ESPectre + Home Assistant快速实现WiFI-CSI 可视化方案

一套直接能用、零代码 / 低代码 的 CSI 可视化方案，包含：实时波形 + Movement Score 曲线 + 运动热力图 + 设置面板你用 ESPectre（ESP32）输出的数据就能直接跑。

ESPectre仓库地址： https://github.com/francescopace/espectre

用 ESPectre + HA，不用写代码，10 分钟搭完WiFi-CSI养老看护仪表盘。

一、ESP32下载ESPectre步骤

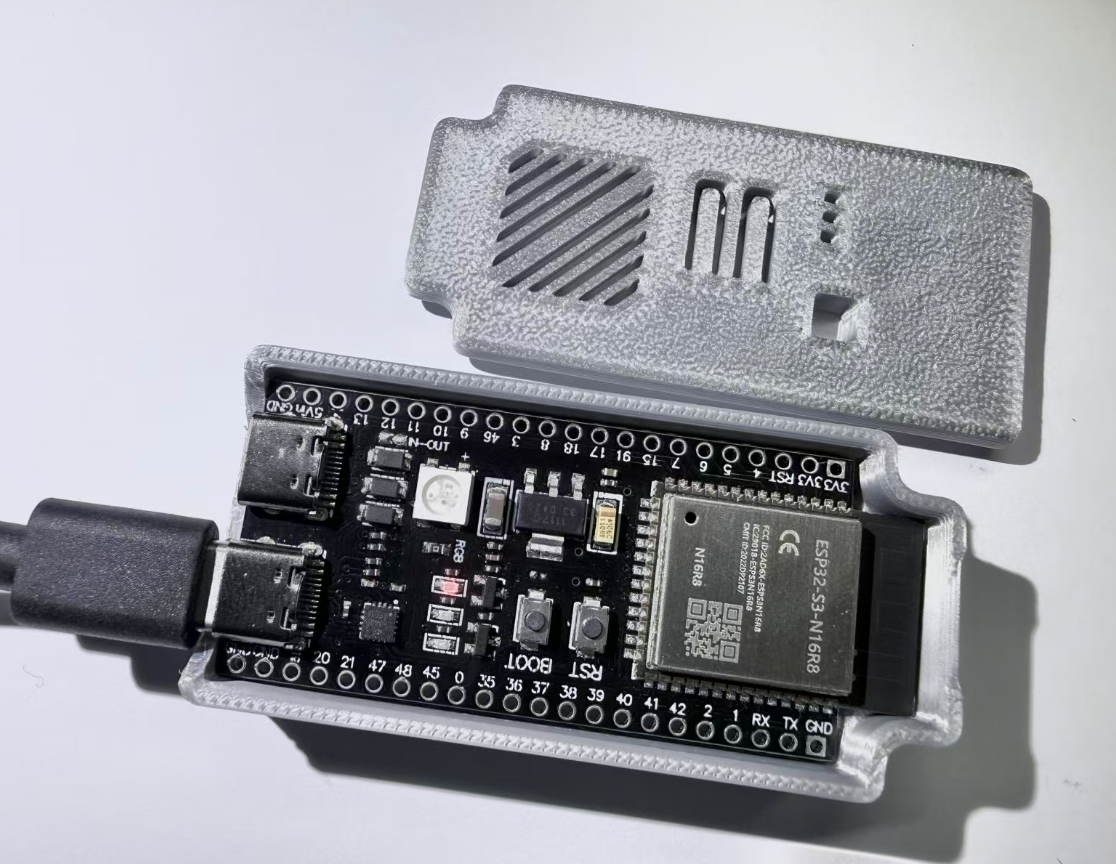

1.ESP32S3 Dev硬件连接

ESP32S3 Dev Module开发板通过TypeC数据线连接电脑

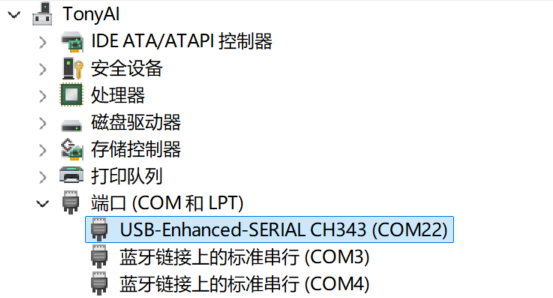

（设备驱动安装正常后可在设备管理器中看到对应的串口设备，如下图中的com22）

2.下载bin文件

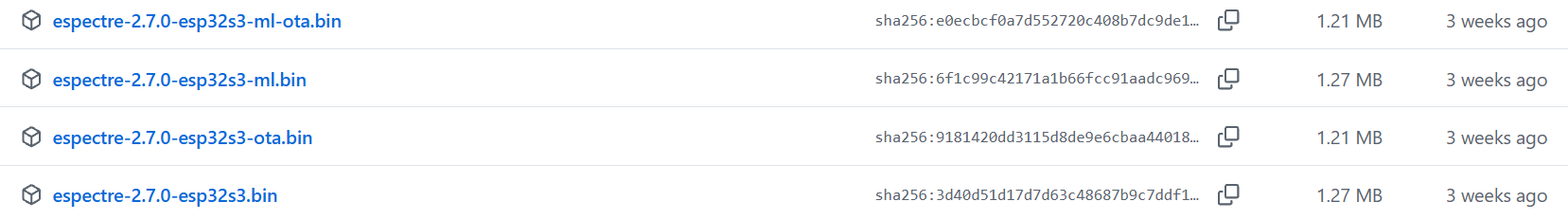

https://github.com/francescopace/espectre/releases/tag/2.7.0

最新版本是2.7.0，找到开发板对应芯片型号的版本，例如esp32s3对应的有4个版本，参考选型建议下载一个版本。

选型建议

|-----------------------------|--------------------------------------------------|
| 需求 | 推荐版本 |
| 首次测试、临时用、空间紧张 | espectre-2.7.0-esp32s3.bin （标准基础版） |
| 正式部署、需要远程升级、不需要 AI | espectre-2.7.0-esp32s3-ota.bin （标准 OTA 版） |
| 高精准检测（老人 / 睡眠）、宠物家庭、不需要远程升级 | espectre-2.7.0-esp32s3-ml.bin （ML 增强版） |
| 正式部署、高精准检测 + 远程升级、空间充足 | espectre-2.7.0-esp32s3-ml-ota.bin （ML+OTA 全能版） |

首次烧录必须用 USB：所有 OTA 版都需要先通过 USB 烧录到设备，激活 OTA 分区后，才能用无线升级，不能直接用 OTA 文件做首次无线升级。
Flash 空间要求：ESP32-S3 默认 4MB Flash 时，OTA 版会分成两个 2MB 分区，ML+OTA 版可能会空间不足，建议用 8MB Flash 的模块（比如 ESP32-S3-WROOM-1-N8）。
AI 模型的作用：ML 版不是替代阈值，而是辅助优化，依然需要校准和阈值配置，只是能大幅降低误触发。
版本一致性：OTA 升级时，必须用同类型的固件（比如 ml-ota 版只能升级到 ml-ota 版，不能跨到普通 ota 版），否则会烧录失败。

3.烧录到 ESP32

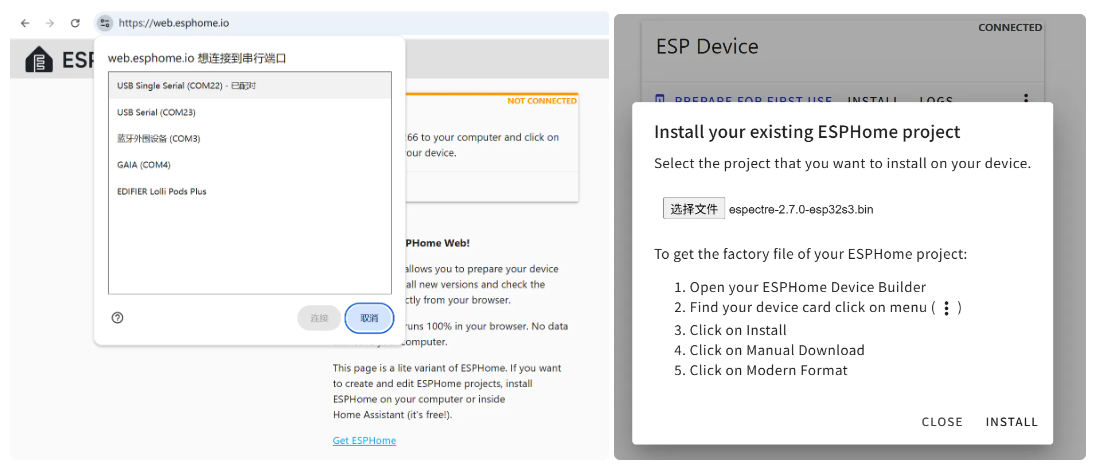

（可使用web.esphome.io在线下载）

安装 Home Assistant

4.接入 Wi‑Fi

（ ESP32 进入配网热点模式）

给 ESP32 通电
它会自动发射一个 WiFi 热点： ESPectre Fallback
用手机 / 电脑连接这个热点，在自动打开的网页里配置你的家庭 WiFi （手动方式，浏览器访问：http://192.168.4.1）

5.Home Assistant添加设备

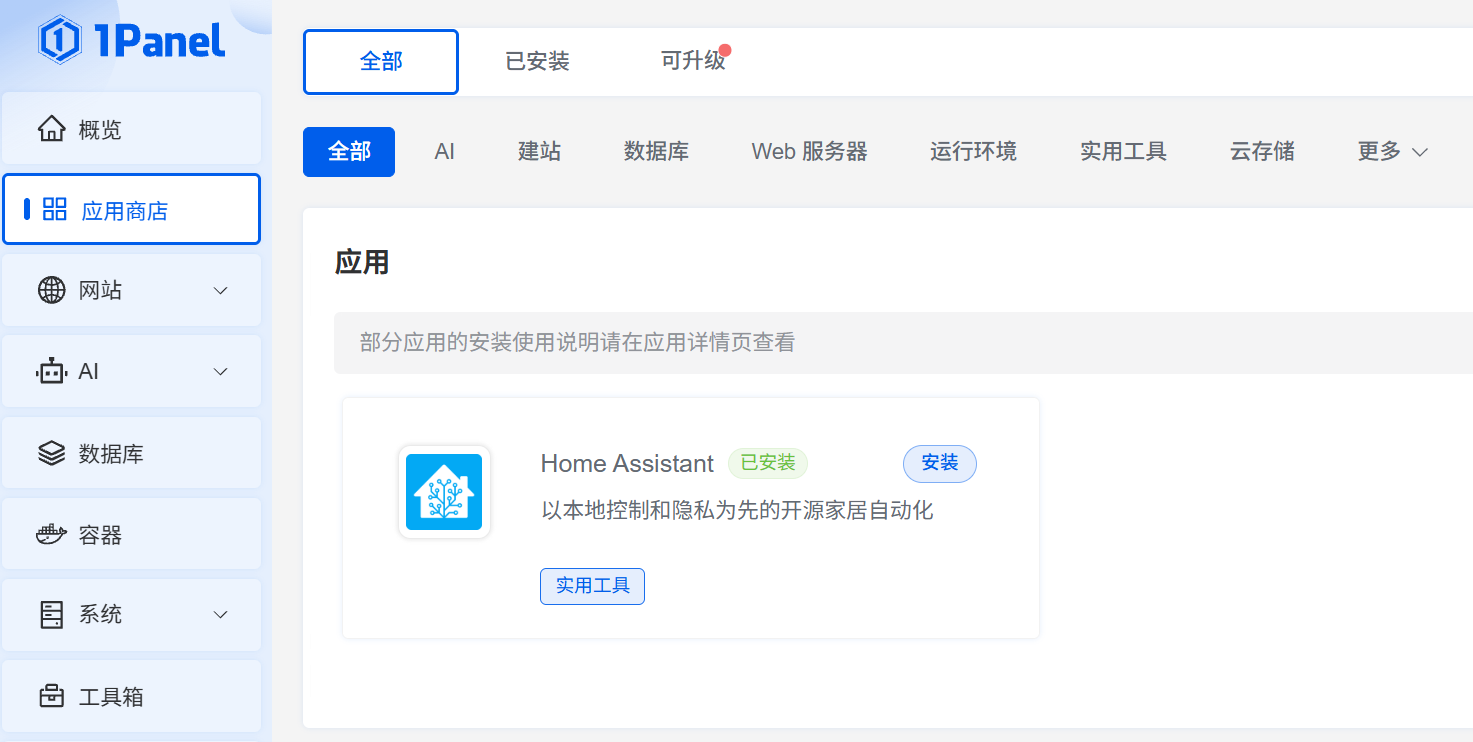

如果没有安装 Home Assistant，需要安装Home Assistant。（推荐在Linux环境中通过1Panel安装Home Assistant）

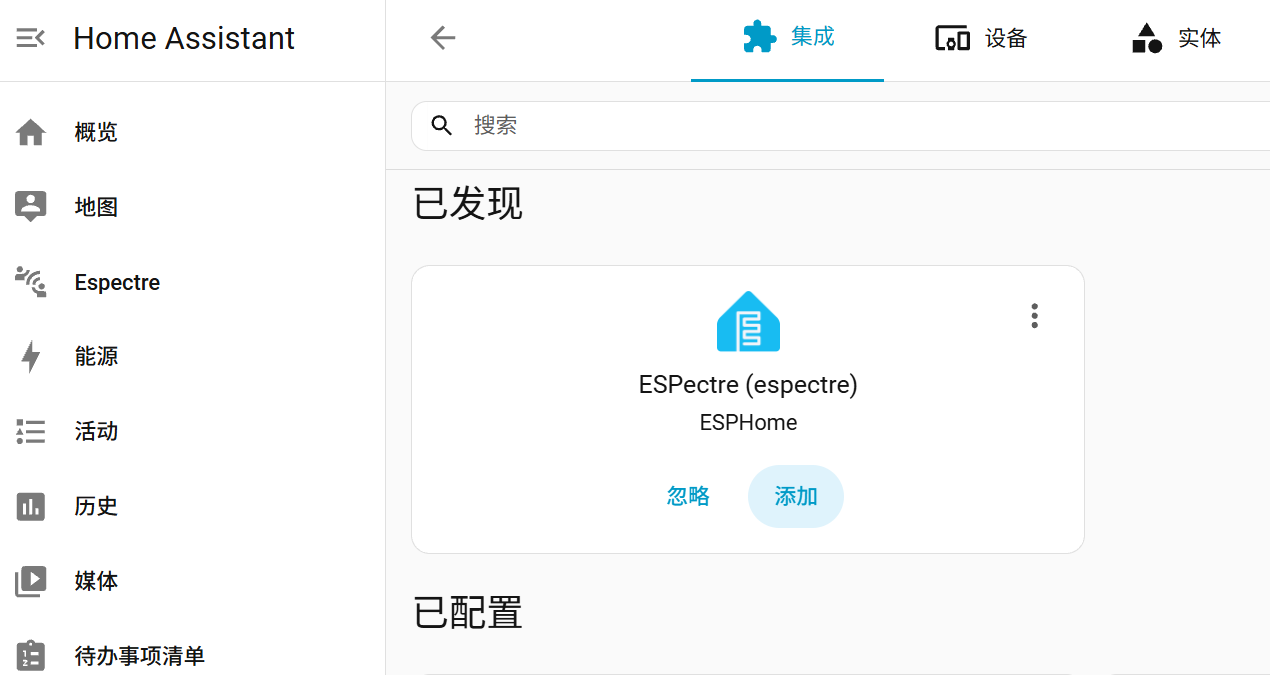

打开Home Assistant ，会自动搜索到ESPectre 设备，添加这个设备到系统中**。**

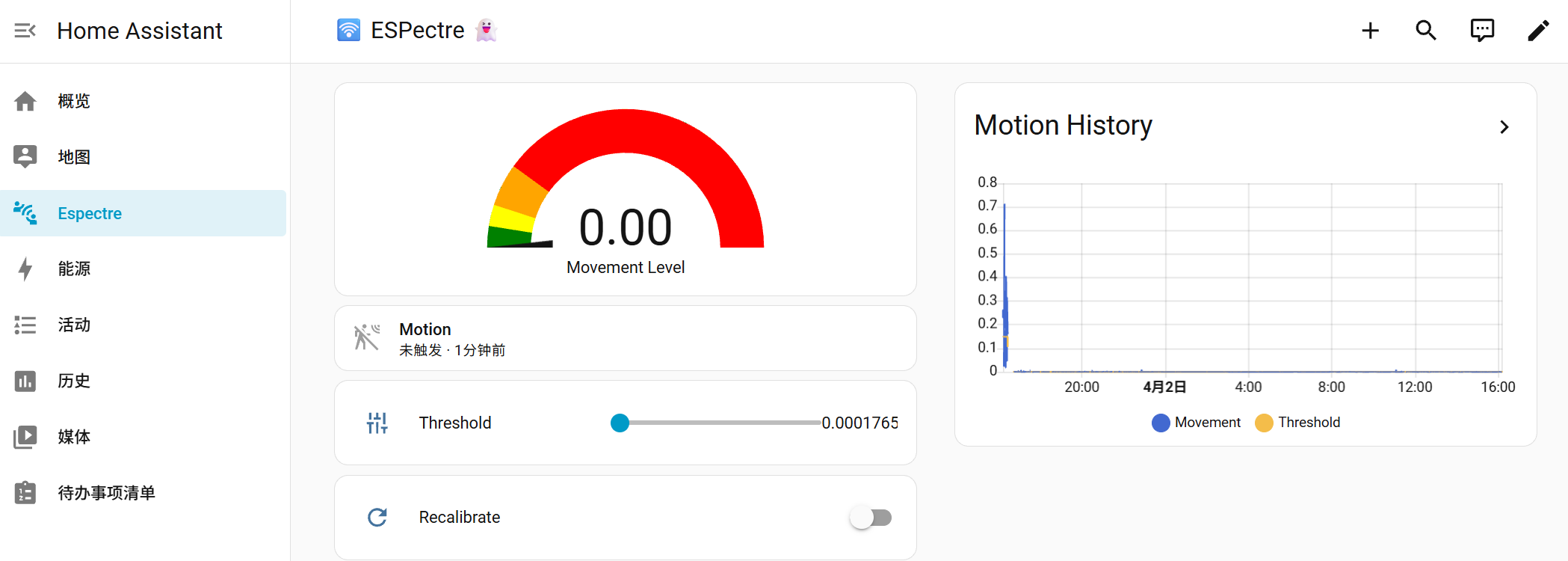

2、Home Assistant面板示例

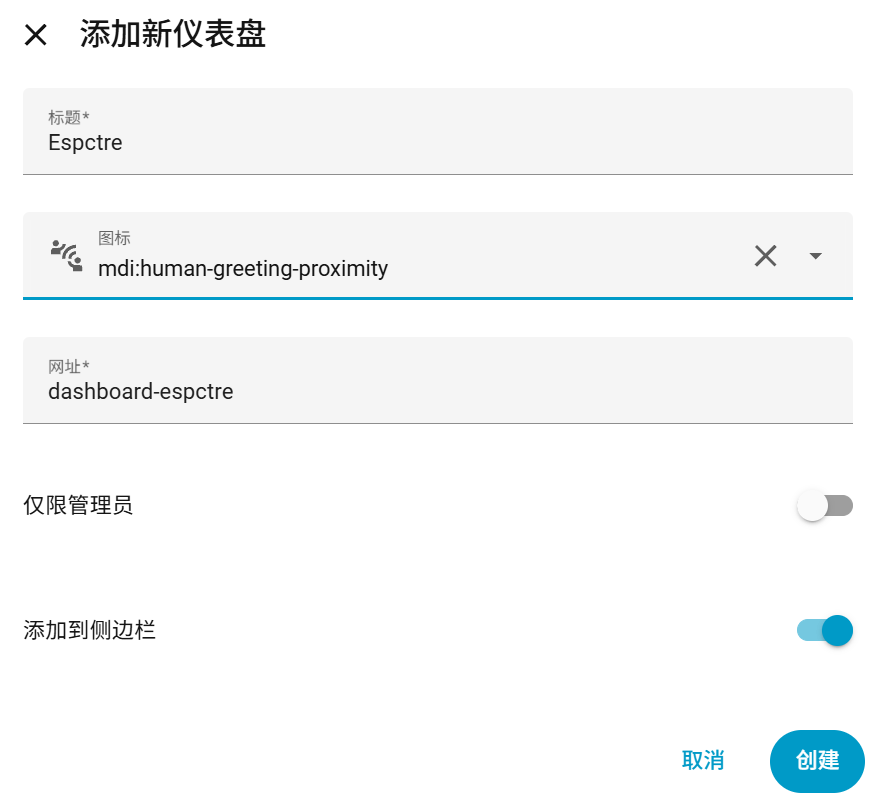

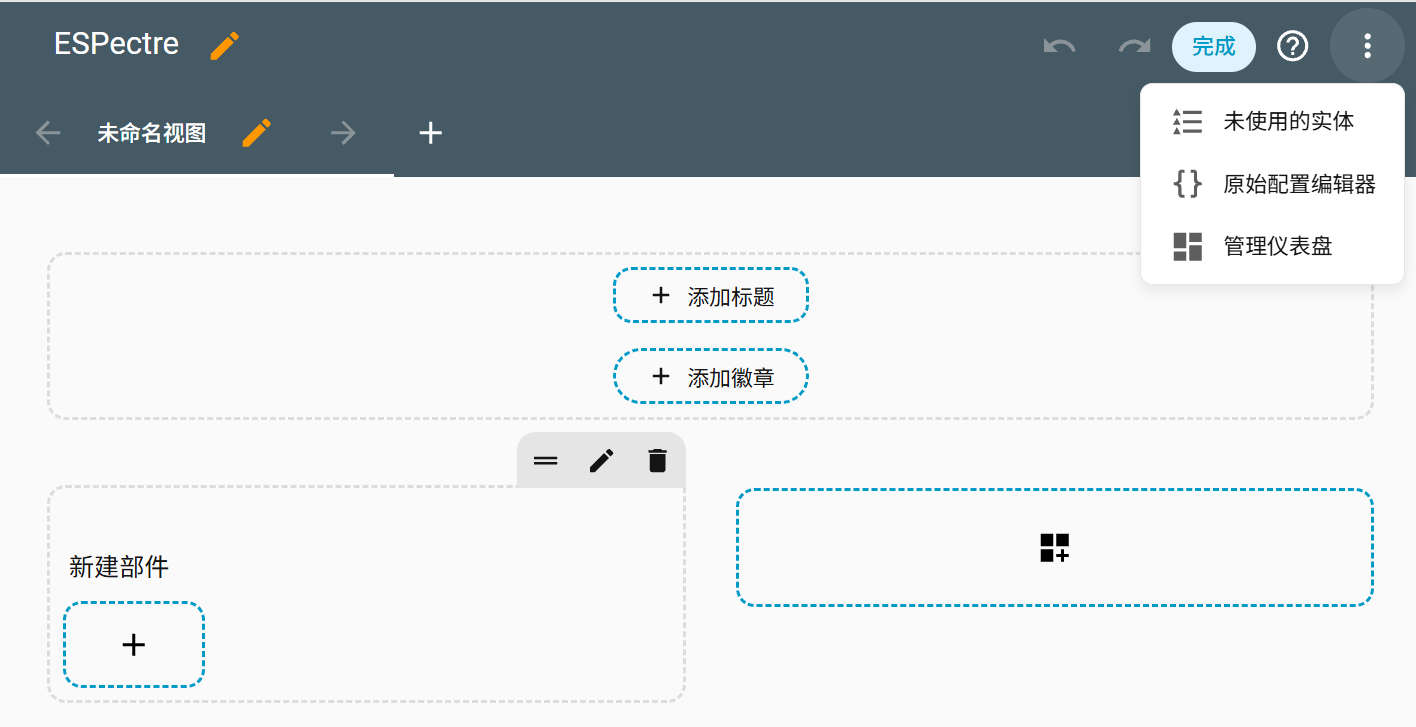

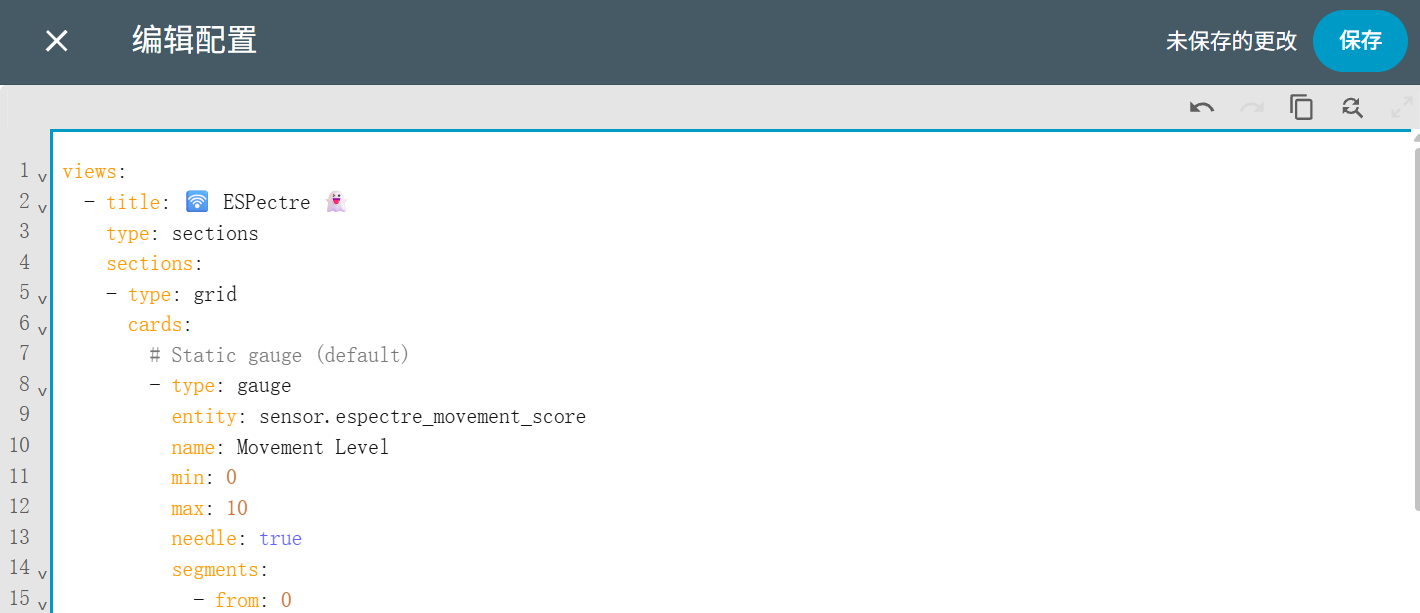

1.仪表盘yaml文件

home-assistant-dashboard.yaml

复制代码

views:
  - title: 🛜 ESPectre 👻
    type: sections
    sections:
    - type: grid
      cards:
        # Static gauge (default)
        - type: gauge
          entity: sensor.espectre_movement_score
          name: Movement Level
          min: 0
          max: 10
          needle: true
          segments:
            - from: 0
              color: green
            - from: 0.5
              color: yellow
            - from: 1
              color: orange
            - from: 2
              color: red
        - type: tile
          grid_options:
            columns: 12
            rows: 1
          entity: binary_sensor.espectre_motion_detected
          name: Motion
          show_entity_picture: false
          hide_state: false
          state_content:
            - state
            - last_changed
          vertical: false
          features_position: bottom
        - type: entities
          entities:
            - entity: number.espectre_threshold
              icon: mdi:tune-vertical
              name: Threshold
          show_header_toggle: false
          state_color: false
        - type: entities
          entities:
            - entity: switch.espectre_calibrate
              icon: mdi:refresh
              name: Recalibrate
          show_header_toggle: false
          state_color: false
    - type: grid
      cards:
        - type: history-graph
          title: Motion History
          hours_to_show: 24
          entities:
            - entity: sensor.espectre_movement_score
              name: Movement
            - entity: number.espectre_threshold
              name: Threshold
          grid_options:
            columns: 12
            rows: 5
