随着边缘计算与AI技术的深度融合，AI边缘计算网关服务器正成为数据处理的关键节点。其电源与功率管理子系统作为设备稳定运行的基石，直接决定了整机的计算效能、散热表现、能耗及长期可靠性。功率MOSFET作为该系统中的核心开关与保护器件，其选型质量直接影响系统转换效率、功率密度、热管理及环境适应性。本文针对AI边缘计算网关的多电压轨、高密度部署及严苛运行环境要求，以场景化、系统化为设计导向，提出一套完整、可落地的功率MOSFET选型与设计实施方案。

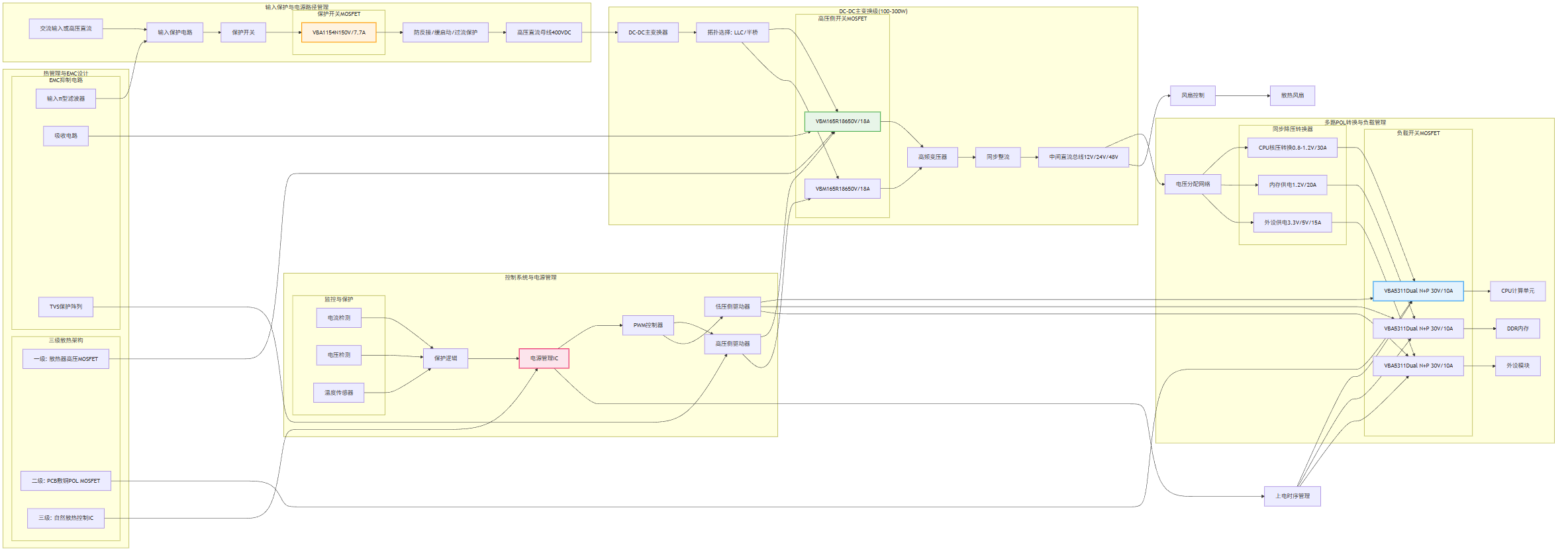

图1: AI边缘计算网关服务器方案与适用功率器件型号分析推荐VBA1154N与VBA5311与VBM165R18与VBPB19R20S与产品应用拓扑图_01_total
一、选型总体原则：效率、密度与可靠性的平衡
功率MOSFET的选型需在电气性能、封装尺寸、热管理和长期可靠性之间取得最佳平衡，以满足边缘网关紧凑空间、高效散热与不间断运行的需求。
- 电压与电流裕量设计
依据系统输入电压（常见12V/24V/48V直流或经过PFC的400V高压母线），选择耐压值留有充足裕量的MOSFET，以应对电网波动、开关尖峰及感性负载反冲。电流规格需根据负载的稳态与瞬态需求进行充分降额。
- 低损耗与高频化
传导损耗与导通电阻 (R_{ds(on)}) 直接相关，开关损耗与栅极电荷 (Q_g) 及电容相关。需优先选择低 (R_{ds(on)})、低 (Q_g) 的器件，以提升转换效率并支持更高开关频率，实现电源模块的小型化。
- 封装与散热协同
根据功率等级和PCB空间限制选择封装。高功率主变换电路宜采用热阻低、便于外加散热器的封装（如TO220、TO3P）；低功率POL（负载点）转换或信号开关则需选用小型化封装（如SOP8、SOT23-6）以提高集成度。
- 高可靠性与环境鲁棒性
边缘网关常部署于工业、户外等恶劣环境，要求器件具备宽工作结温范围、高抗浪涌能力及长期参数稳定性，车规级或工业级标准是重要参考。
二、分场景MOSFET选型策略
AI边缘计算网关的电源架构通常包含输入保护与PFC、DC-DC主变换、多路低压POL等部分。针对不同功率段与功能，需进行针对性选型。
场景一：DC-DC主变换及高压侧开关（100W-300W系统）
此部分处理高压直流转换，要求高耐压、高效率与良好的热性能。
-
推荐型号：VBM165R18（Single-N，650V，18A，TO220）
-
参数优势：
-
耐压高达650V，适用于48V输入升压或400V母线降压场景，裕量充足。

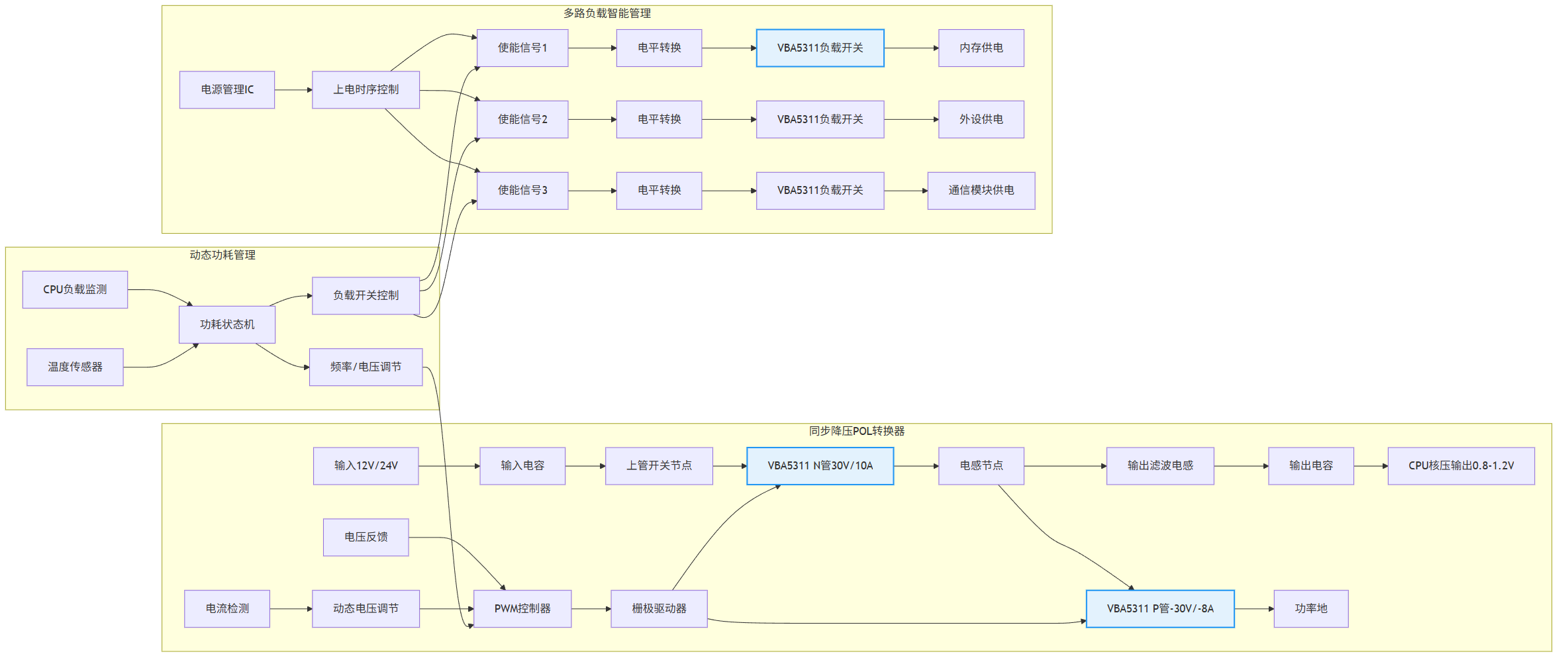

图2: AI边缘计算网关服务器方案与适用功率器件型号分析推荐VBA1154N与VBA5311与VBM165R18与VBPB19R20S与产品应用拓扑图_02_main
-
(R_{ds(on)}) 低至430 mΩ（@10 V），传导损耗可控。
-
连续电流18A，满足中等功率等级需求。TO220封装便于安装散热器。
-
场景价值：
-
可用于LLC、半桥等高效拓扑的开关管，实现>94%的转换效率。
-
高耐压确保在输入电压波动或雷击浪涌测试中的可靠性。
-
设计注意：
-
必须配合专用驱动IC，并优化栅极驱动回路以降低开关损耗。
-
需通过散热器进行有效热管理，确保结温在安全范围内。
场景二：多路低压POL转换与负载开关（芯片组、内存、外设供电）
该场景需为多个核心芯片与模块提供精准电压，要求高集成度、快速响应与低功耗。
-
推荐型号：VBA5311（Dual-N+P，±30V，10A/-8A，SOP8）
-
参数优势：
-
集成单颗N沟道和P沟道MOSFET，节省PCB空间，简化电路。
-
N沟道 (R_{ds(on)}) 低至11 mΩ（@10 V），P沟道21 mΩ，导通损耗极低。
-
栅极阈值电压低（约±1.8V），可直接由3.3V/5V PWM控制器或MCU驱动。
-
场景价值：
-
可用于同步Buck转换器的上下管，实现高效率、高密度POL设计。
-
也可用于各路电源的智能通断控制，实现功耗动态管理。
-
设计注意：
-
注意N和P管驱动逻辑的互补与死区设置。
-
SOP8封装需依靠PCB铜箔有效散热，布局时需保证足够的敷铜面积。
场景三：输入保护与电源路径管理
负责系统上电时序、热插拔及输入过流保护，要求高可靠性、快速保护响应。
-
推荐型号：VBA1154N（Single-N，150V，7.7A，SOP8）
-
参数优势：
-
150V耐压，适用于12V/24V/48V输入系统的保护开关，裕量充足。

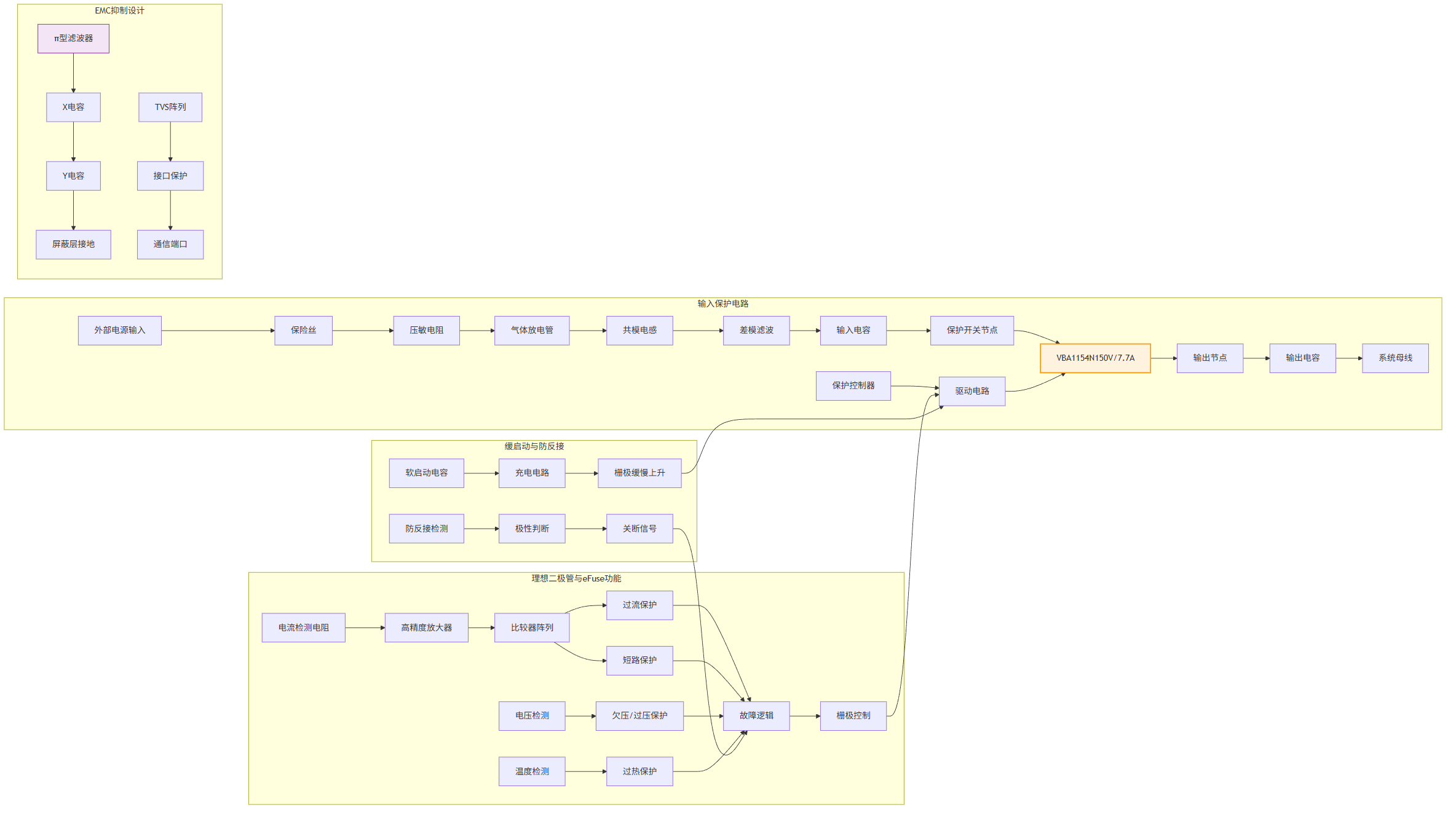

图3: AI边缘计算网关服务器方案与适用功率器件型号分析推荐VBA1154N与VBA5311与VBM165R18与VBPB19R20S与产品应用拓扑图_03_pol
-
(R_{ds(on)}) 为40 mΩ（@10 V），导通压降低，功耗小。
-
SOP8封装在提供良好散热能力的同时保持较小占板面积。
-
场景价值：
-
作为理想二极管或eFuse的核心开关，实现输入防反接、缓启动和过流保护。
-
较低的导通电阻减少了保护电路本身的功率损耗，提升整机效率。
-
设计注意：
-
需配合电流检测与比较电路实现精准的限流保护功能。
-
栅极驱动需稳定可靠，避免误触发。
三、系统设计关键实施要点
- 驱动与布局优化
-
高压MOSFET（如VBM165R18）：采用驱动能力≥2A的隔离或非隔离驱动IC，缩短开关时间，并严格最小化功率回路与驱动回路的寄生电感。
-
集成MOSFET（如VBA5311）：注意双管之间的热耦合，布局对称，确保驱动信号同步性。
-
保护开关（如VBA1154N）：驱动路径需添加RC滤波，提高抗干扰能力，防止误关断。
- 热管理设计
-
分级散热：TO220封装器件依靠散热器强制风冷；SOP8封装器件通过底层大面积敷铜和散热过孔将热量传导至内层或背面铜层。
-
监控与降额：在网关内部关键点布置温度传感器，动态监控MOSFET工作环境，在高温环境下对电流进行主动降额。
- EMC与可靠性提升
-
噪声抑制：在开关管漏源极并联吸收电容（如100pF-1nF），并在输入输出端配置π型滤波器。
-
防护设计：所有外部接口（如电源输入、通信端口）的MOSFET栅极需配置TVS管进行ESD防护，电源输入端增设压敏电阻和气体放电管以应对浪涌。
四、方案价值与扩展建议
核心价值
- 高能效与高密度： 通过优选低阻、高速MOSFET，系统整体电源转换效率可超过92%，同时紧凑的封装支持更高功率密度设计。

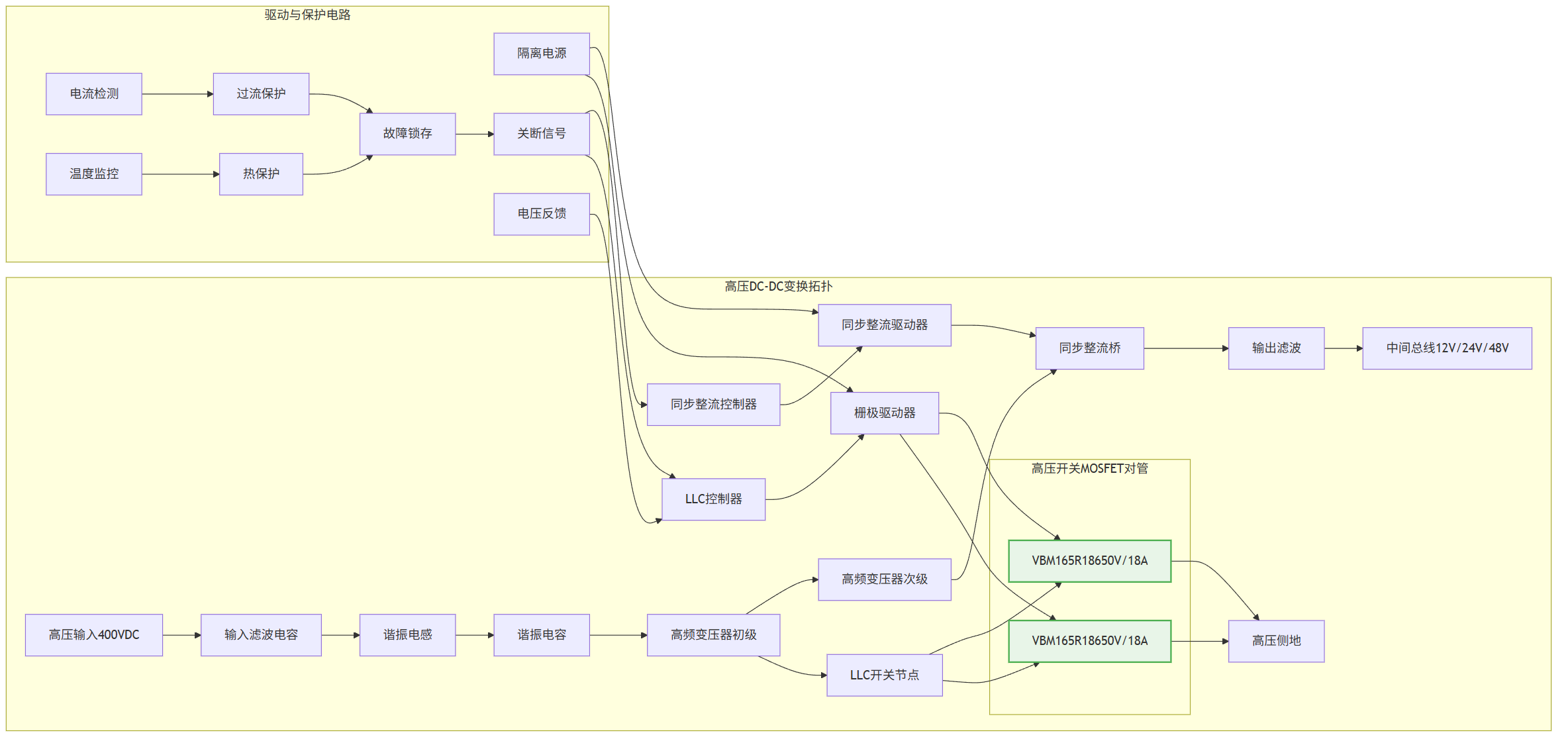

图4: AI边缘计算网关服务器方案与适用功率器件型号分析推荐VBA1154N与VBA5311与VBM165R18与VBPB19R20S与产品应用拓扑图_04_protection
-
智能电源管理： 多路独立控制MOSFET支持芯片级功耗调控与上电时序管理，提升系统稳定性与能效。
-
卓越的可靠性： 针对边缘恶劣环境，采用高耐压、工业级标准的器件，结合多重电路保护，保障设备7×24小时不间断运行。
优化与调整建议
-
功率扩展： 若系统功率超过500W，可选用VBPB19R20S（900V，20A，TO3P）等更高规格器件用于PFC或主变换级。
-
集成升级： 对于空间极端受限的场景，可考虑采用集成驱动与保护功能的智能功率开关（Smart Power Stage）。
-
特殊环境： 在宽温或高振动工业场景，可选用TO220F（全塑封）等更坚固的封装形式，并对PCB进行三防漆处理。
-
高频化演进： 为追求极致效率与密度，未来可评估在POL阶段采用GaN HEMT器件，将开关频率提升至MHz级别。
功率MOSFET的选型是构建AI边缘计算网关高效、可靠电源系统的关键环节。本文提出的场景化选型与系统化设计方法，旨在实现效率、密度、智能管理与可靠性的最佳平衡。随着边缘AI算力需求的持续增长，先进的功率器件与拓扑设计将成为提升网关综合性能的核心驱动力，为数字化边缘奠定坚实的硬件基础。
