这篇论文 《A novel fuzzy hierarchical fusion attention convolution neural network for medical image super-resolution reconstruction》 提出了一种融合模糊逻辑与深度学习的医学图像超分辨率方法，特别针对 COVID-19 肺部 CT 图像。以下是对该论文的详细解读：
一、解决的问题
1. 医学图像中模糊边界问题
- 医学图像（如肺部 CT）中，病灶区域（如磨玻璃影、结节）的边界常常是模糊、不清晰的；
- 传统深度学习模型是确定性模型 ，无法有效建模这种模糊不确定性。
2. 现有超分辨率方法的不足
- 多数方法只关注像素级重建，忽略特征之间的内在相关性；
- 对多尺度信息的利用不充分；
- 模型参数量大、计算复杂。
3. COVID-19 诊断需求
- 高分辨率 CT 图像对 COVID-19 的早期诊断和病情评估至关重要；
- 实际中获取高分辨率图像成本高、设备要求高。

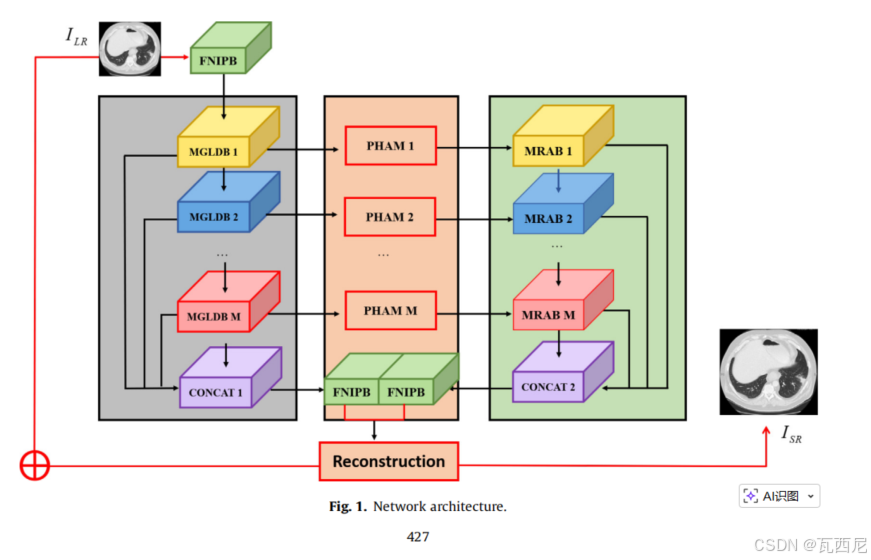

因此，作者提出：结合模糊逻辑与深度学习，设计一种能处理模糊边界、高效提取多尺度特征的超分辨率网络。
二、方法创新点
核心创新：模糊神经网络与多尺度注意力融合
1. 模糊神经网络信息处理块（FNIPB）
这是论文最重要的创新点。
模糊规则创新
- 传统模糊神经网络在模糊规则层多使用逻辑"AND"操作；
- 作者提出新的模糊不确定性度量规则 ，基于像素之间的相似关系：
σ i ( l ) = 1 n ∑ k = 1 n a k i ( l − 1 ) ( 1 − a k i ( l − 1 ) ) \sigma_i^{(l)} = \frac{1}{n}\sum_{k=1}^n a_{ki}^{(l-1)} \left(1 - a_{ki}^{(l-1)}\right) σi(l)=n1k=1∑naki(l−1)(1−aki(l−1))
该公式刻画了像素的"不确定性"：当像素值接近 0.5 时，不确定性最大。
FNIPB 结构（图2）
- 两个并行模块 ：
- 模糊网络：高斯隶属度函数 + 新模糊规则层；
- 卷积网络：3×3 卷积；
- 融合层：将模糊不确定性与卷积特征融合：
o i ( l ) = ( 1 − σ i ( l − 1 ) ) ⋅ p i o_i^{(l)} = (1 - \sigma_i^{(l-1)}) \cdot p_i oi(l)=(1−σi(l−1))⋅pi
意义：模糊不确定性高的像素，卷积特征的贡献被抑制，从而增强确定性特征。
2. 多尺度引导学习稠密残差块（MGLDB）
- 使用4个不同膨胀率（dilation rate）的并行卷积分支（如 1, 2, 4, 8）；
- 引导学习机制：小感受野的特征引导大感受野的特征学习；
- 最后将所有分支特征拼接 + 1×1 卷积 + 残差连接。
意义：在不增加参数的情况下，扩大感受野，提取多尺度上下文信息。
3. 金字塔层次注意力模块（PHAM）
- 三个并行分支：卷积核大小分别为 3×3、5×5、7×7；
- 两次多尺度卷积 + 拼接 + 1×1 降维；
- 最后通过改进的通道注意力模块（ICAB） 进行通道重标定；
- 残差连接：输出 = 注意力输出 + 输入。
意义：同时捕捉不同尺度的空间特征，并通过注意力聚焦重要通道。
4. 记忆循环残差注意力块（MRAB）
- 结合 Conv-LSTM 和残差结构；
- 每个 MRAB 包含：
- P 个残差特征块（RFB）
- 1 个 ICAB
- 1 个 Conv-LSTM
- 重复 Q 次，最后用 1×1 卷积输出。
意义：利用 LSTM 的长短时记忆能力，保留和传递重要的层次化特征。
5. 损失函数
- 使用 L1 损失 + L1 正则化：
L SR = ∥ I SR − I HR ∥ 1 + λ ∥ α ∥ 1 L_{\text{SR}} = \|I_{\text{SR}} - I_{\text{HR}}\|_1 + \lambda \|\alpha\|_1 LSR=∥ISR−IHR∥1+λ∥α∥1
L1 损失比 L2 损失更利于保留边缘和纹理。
三、实验设置与结果
数据集
- COVID-CT 数据集：746 张 CT 图像（349 张 COVID-19 阳性，397 张阴性）；
- 训练集：600 张，测试集：146 张。
对比方法
- Bicubic、SRCNN、ESPCN、VDSR、IMDN、PAN、DRIDSR
评价指标
- PSNR、SSIM
主要结果（表1）
| 缩放倍数 | 方法 | PSNR | SSIM | 参数量 |
|---|---|---|---|---|
| ×3 | DRIDSR | 34.47 | 0.8874 | 520k |
| ×3 | MFHAN（本文） | 34.53 | 0.8887 | 214k |
| ×4 | DRIDSR | 31.89 | 0.8406 | 520k |
| ×4 | MFHAN（本文） | 31.97 | 0.8532 | 214k |
MFHAN 在 PSNR 和 SSIM 上均最优，且参数量最少（仅 214k）。
可视化结果（图7-11）
- 肺部边缘、结节、磨玻璃影（GGO）的细节更清晰；
- 尤其对 GGO 的轮廓和细节恢复优于其他方法。
四、消融实验与模块贡献
论文虽未单独列出消融表，但从结构设计可推断各模块作用：
- FNIPB：处理模糊边界，提升鲁棒性；
- MGLDB：多尺度特征提取，提升高频细节；
- PHAM：层次化注意力，提升通道-空间联合建模；
- MRAB：长短时记忆，提升特征传递效率。
五、结论与未来工作
贡献总结
- 提出新的模糊不确定性度量规则，并设计 FNIPB 融合模糊与卷积特征；
- 提出 MGLDB 实现多尺度引导学习；
- 提出 PHAM 实现金字塔层次注意力；
- 提出 MRAB 结合 Conv-LSTM 与残差结构进行特征记忆；
- 在 COVID-CT 数据集上取得最优性能，且参数量最少。
未来工作
- 更精细的模糊学习与多尺度特征融合方法；
- 应用于更多医学图像类型。
六、与之前两篇论文的对比（简要）
| 维度 | GAN 论文（Ahmad 等） | 多头注意力论文（Georgescu 等） | 本文（Wang 等） |
|---|---|---|---|
| 核心方法 | GAN + 多尺度 + 渐进上采样 | 多头卷积注意力 + 多模态 | 模糊逻辑 + 多尺度 + 注意力 + LSTM |
| 创新亮点 | 渐进上采样 + L1 损失 | 多模态低分辨率输入 + 多头 | 模糊不确定性建模 + 模糊规则创新 |
| 处理模糊边界 | 否 | 否 | 是（核心） |
| 多模态输入 | 否 | 是 | 否 |
| 参数量 | 较大 | 较大 | 最小（214k） |
| 适用场景 | 多种医学图像 | MRI/CT 多模态 | COVID-19 CT |
