一、案例背景
智能仓储物流是工业物联网的核心应用场景，也是电商、制造业供应链升级的关键环节，AGV小车作为智能仓储的核心搬运设备，Profinet协议凭借高实时性、高稳定性成为AGV的主流通讯协议。某大型第三方智能仓储企业，新建自动化立体仓库，配备数十台Profinet协议AGV小车，负责货物入库、出库、移库全自动搬运，同时搭配西门子V90伺服驱动器控制仓库提升机、分拣机，组成Profinet设备集群。
仓库总控系统采用三菱Q系列PLC（Modbus TCP协议），搭配WinCC SCADA系统、工控机与仓储管理WMS系统，HMI用于现场操作。由于Profinet协议AGV、伺服与Modbus TCP三菱Q PLC协议不兼容，AGV无法接收WMS系统指令，提升机与AGV无法协同动作，智能仓储沦为半自动化仓库，货物搬运效率低、出错率高，无法满足大批量、快周转的仓储需求，亟需通过物联网网关完成协议转换，实现全流程自动化无人仓储。

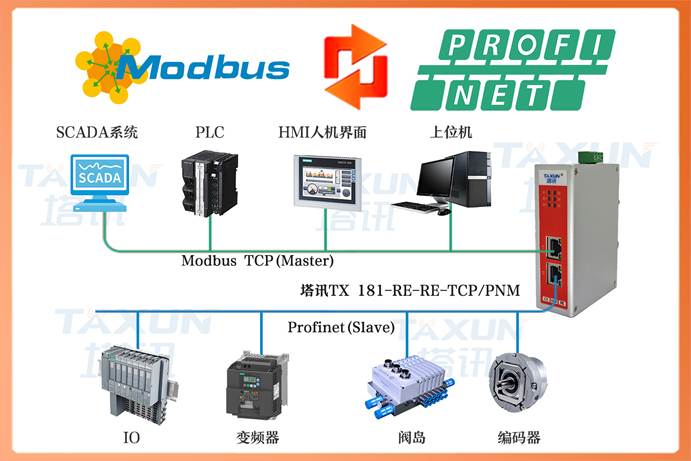

二、塔讯TX 181-RE-RE-TCP/PNM协议转换网关功能简介
本项目选用塔讯TX 181-RE-RE-TCP/PNM工业网关，适配智能仓储物流场景多设备并发、大数据量传输需求。核心功能：
-
作为Profinet主站，同时接入多台AGV小车与西门子V90伺服驱动器，实时采集AGV位置、电量、任务状态，伺服位置、转速、故障信息；
-
作为Modbus TCP从站，对接三菱Q系列PLC与WMS系统，将设备数据上传至总控系统，同时接收PLC下发的搬运、分拣、升降指令，精准转发至Profinet设备；
-
支持多台从站并发接入，数据处理能力强，适配大规模AGV集群调度场景；
-
低延迟、高并发，数据传输稳定，保障AGV与伺服协同动作精准无误；
-
可视化配置，快速部署，无需改造原有仓储设备，适配智能仓储快速升级需求。

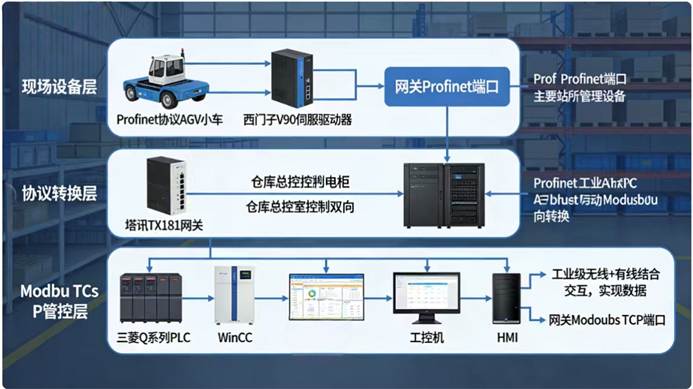

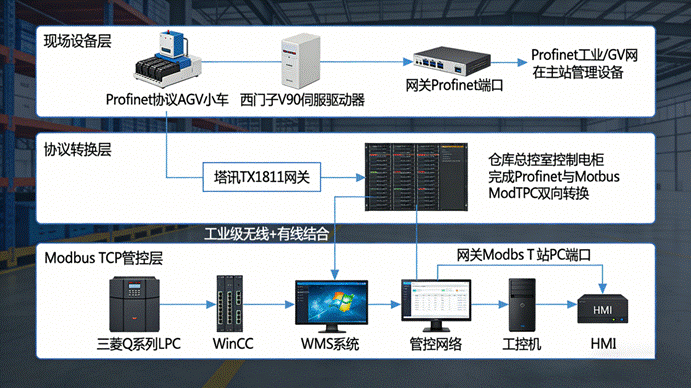

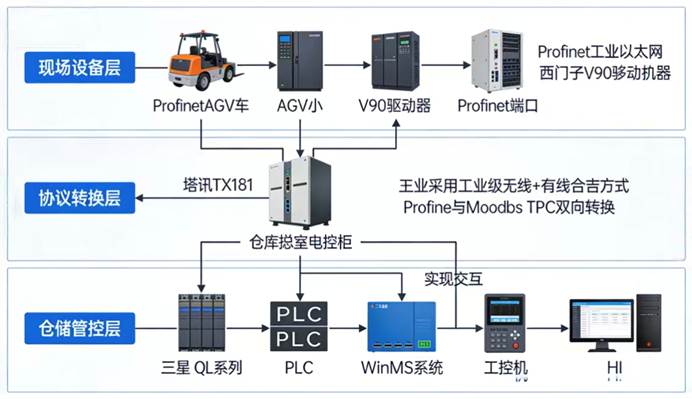

三、网络拓扑结构
四、项目实施前核心痛点
1. 智能仓储无法落地：AGV与三菱Q PLC无法通讯，无法接收WMS系统入库、出库指令，只能人工操作，智能仓储优势完全丧失。
2. 设备协同失效：提升机、分拣机伺服与AGV搬运不同步，货物堆积、分拣错误频发，仓储效率低下。
3. 货物管理混乱：无实时货物位置监控，出入库数据无法自动记录，库存盘点难度大，出错率高。
4. 运维监控缺失：AGV与伺服状态无法远程监控，故障无法及时发现，影响仓储运转效率。
5. 人工成本高昂：需要大量人工操作AGV、盘点货物，人工成本占比高，且人工效率远低于自动化设备。
五、解决方案与实施步骤
1. 仓储需求梳理：统计AGV数量、伺服参数、三菱Q PLC通讯规则，规划网络架构，确定网关部署数量与位置。

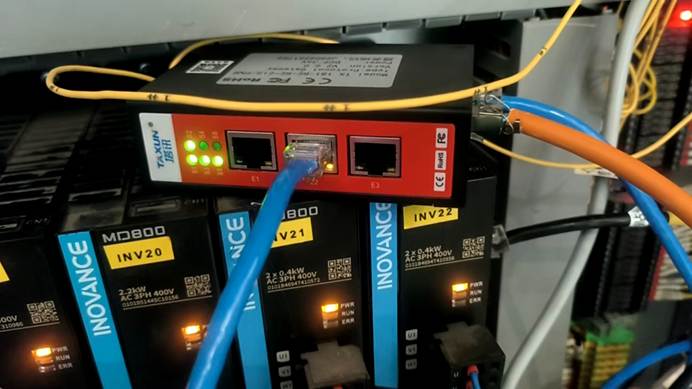

2. 网关安装与布线：将网关安装在总控电控柜，分别连接Profinet设备网络与Modbus TCP管控网络，做好无线信号增强处理，保障AGV移动通讯稳定。
3. 协议与数据配置：导入AGV与伺服GSD文件，配置网关Profinet主站参数，扫描接入所有设备；设置Modbus TCP从站参数，匹配三菱Q PLC，完成控制指令与状态数据的映射。
4.WMS 与 PLC 联调：对接WMS仓储管理系统，实现订单下发、AGV调度、货物定位全自动化；调试伺服与AGV协同逻辑，确保升降、分拣、搬运动作同步。
5. 监控系统搭建：在WinCC中搭建仓储监控画面，实时显示AGV位置、货物状态、设备运行参数，设置故障报警功能。
6. 满负荷测试与验收：进行24小时不间断满负荷搬运测试，验证网关稳定性、数据准确性、设备协同性，达标后完成验收。
六、应用效果与实施前后对比
实施后核心效果
1.实现智能仓储全自动化无人运转，AGV自动接收WMS指令，完成货物出入库全流程，无需人工干预。
2.AGV与伺服精准协同，货物分拣、搬运、升降同步运行，仓储效率提升60%，货物出错率降至0.1%以下。
3.实时监控仓储全流程，库存数据自动更新，盘点效率提升90%，人工成本降低75%。
4.网关运行稳定，支持多台AGV并发调度，无数据延迟与丢包，满足智能仓储24小时不间断运行需求。
核心指标对比
| 指标项 | 实施前 | 实施后 | 变化幅度 |
|---|---|---|---|
| 仓储自动化率 | 30% | 99% | +69% |
| 货物出入库效率 | 200单/小时 | 520单/小时 | +160% |
| 货物出错率 | 4.8% | 0.09% | -98.1% |
| 人工成本 | 高额人工操作 | 无人化，少量运维 | -75% |
| 仓储空间利用率 | 65% | 92% | +27% |
七、项目总结
本案例聚焦智能仓储物流行业高效化、无人化需求，通过TX 181-RE-RE-TCP/PNM工业物联网网关 ，打通Profinet协议AGV、伺服与Modbus TCP三菱Q PLC的通讯壁垒，实现了仓储设备的全自动协同控制。该智能网关作为核心数据交互与协议转换设备，助力企业打造真正的无人化智能仓储，大幅提升仓储效率、降低人工成本、减少货物出错率，推动物流行业向工业物联网、数字化智能管控升级，是物流自动化场景中总线协议转换的优质解决方案。
