【MATLAB源码】水声：时变信道估计仿真平台

🌊 水声时变信道估计仿真平台

LMS/RLS/SFTF 三优化器统一框架 · delay tracking 可切换 · 批量回归与批量绘图双链路

📌 为什么选择本平台？

水声通信时变信道估计常见难点不是"公式有没有"，而是"工程链路是否完整、结果是否可复核、批量比较是否公平"。本平台以统一配置与统一评估口径把这三件事一次做完整。

常见痛点	本平台实现
🔴 单次脚本能跑，但不同优化器难公平比较	✅ 固定随机种子逐 case 复位，统一 LMS/RLS/SFTF × delay_tracking 六组合
🔴 结果只有图，没有结构化指标	✅ 输出 regression_report.md + regression_results.mat，含稳态误差与收敛速度指标
🔴 批量绘图易卡顿或中断	✅ 批量绘图默认 print 后端 + 失败隔离，单 case 异常不阻塞全流程
🔴 图形结果分散，难检索复查	✅ 时间戳运行目录 + case 子目录，主图/子图/演示图命名统一
🔴 文档和代码脱节	✅README + 算法文档 + 代码文档 + 本项目文档 四层协同，定位清晰

🎯 核心价值

🔬 算法研究价值

• 完整覆盖时变信道估计主链：训练信号生成、接收合成、同步重采样、估计更新、相位与时延跟踪。
• 统一优化器入口：optim=1/2/3 对应 LMS/RLS/SFTF，便于同口径对比。
• 统一评估指标：稳态误差、收敛样本、收敛符号数、运行耗时四维量化。
• 统一可视化结果：主图、子图、三张演示图同一风格导出。

💼 工程落地价值

• 配置集中：build_config.m 一处管理 general/signal/scene/estimation/plot/regression/plot_suite。
• 入口清晰：单次入口 + 数值回归入口 + 图集批量入口三分职责。
• 产物可追溯：按时间戳目录落盘，报告与 MAT 汇总可直接归档。
• 稳定性机制：失败隔离、阶段耗时记录、导出后端可控。

⚡ 技术亮点

• 发射端：BPSK 训练 + 升采样 + 调制 + 保护间隔；
• 信道端：线性时延多径 + 比例多普勒 + 归一化 + 高斯噪声；
• 估计端：统一误差框架下的 LMS / RLS / SFTF；
• 跟踪端：二阶 PLL + 分数时延插值；
• 评估端：稳态误差、收敛速度与运行时长的多目标排序。

🏗️ 完整模块架构

estimate-main/
 ├── main.m
 ├── run_regression_suite.m
 ├── run_optimizer_plot_suite.m
 ├── src/
 │   ├── common/
 │   │   ├── build_config.m
 │   │   ├── print_stage.m
 │   │   └── format_latex_number.m
 │   ├── signal/
 │   │   ├── generate_training_signal.m
 │   │   └── synthesize_multipath_receive.m
 │   ├── estimate/
 │   │   ├── build_estimation_params.m
 │   │   ├── validate_estimation_input.m
 │   │   ├── estimate_time_varying_channel.m
 │   │   └── evaluate_regression_metrics.m
 │   ├── io/
 │   │   ├── build_output_structs.m
 │   │   ├── save_estimation_result.m
 │   │   ├── export_figures_png.m
 │   │   ├── write_regression_markdown.m
 │   │   └── write_optimizer_plot_index.m
 │   └── visualize/
 │       └── plot_channel_results.m
 └── docs/
     ├── 算法文档.md
     ├── 代码文档.md
     └── 项目文档.md

🔁 批量链路能力

• 数值回归链路：
  • 入口：run_regression_suite("quick"|"standard")
  • 组合：optim_list=[1,2,3] × delay_tracking_list=[false,true]
  • 输出：regression_report.md、regression_results.mat
• 图集批处理链路：
  • 入口：run_optimizer_plot_suite("quick"|"standard")
  • 每个成功 case 输出 8 张 PNG（主图 + 子图/演示图）
  • 输出：optimizer_plot_index.md、optimizer_plot_summary.mat

🖼️ 导出稳定性

• 单次流程使用 plot.export_backend="auto"。
• 批量绘图默认 plot_suite.export_backend="print"，规避图形握手阻塞。
• 全流程仅导出 PNG，新产物不生成 PDF。

📊 性能实测

运行配置摘要：

• 模式：standard
• 训练长度：131071
• 成功率：6/6
• 子图导出：开

case_id	优化器	跟踪	总耗时(s)
lms_tracking_off	LMS	关	17.135
rls_tracking_off	RLS	关	230.670
sftf_tracking_off	SFTF	关	15.355
lms_tracking_on	LMS	开	11.804
rls_tracking_on	RLS	开	286.892
sftf_tracking_on	SFTF	开	14.289

💻 核心代码展示

🔥 片段 1：单次入口六阶段调度（main.m）

cfg = build_config();
 [data_in, scene_info] = generate_training_signal(cfg.general, cfg.signal, cfg.scene);
 data_in.r = synthesize_multipath_receive(data_in, cfg.signal, scene_info);
 est_params = build_estimation_params(data_in, cfg);
 [h_hat, phase_track, err_track] = estimate_time_varying_channel(data_in, est_params);
 [params, meta] = build_output_structs(cfg.general, cfg.signal, scene_info, est_params);
 save_estimation_result(save_path_no_ext, h_hat, phase_track, params, meta, est_params, cfg.general.version);
 figs = plot_channel_results(h_hat, phase_track, err_track, params, meta, plot_cfg);
 export_figures_png(figs, save_path_no_ext, cfg.general.export_resolution, cfg.general.show_log, cfg.plot);

说明：主入口只做流程编排，不承载算法细节，模块职责边界清晰。

🚀 片段 2：估计核心主循环骨架（estimate_time_varying_channel.m）

for n = K_2 * nsd : length(d_all) - K_1 * nsd
     window = -K_2 * nsd + (L:-1:1) + n;
     x = d_all(window);
     v_hat = h_hat' * x;
     if ~delay_tracking
         v_tilde = v(n, :).' .* exp(-1j * theta_hat(:, n));
     else
         % 分数时延插值路径
         ...
     end
     err = v_tilde - v_hat;
     if optim == 1
         h_hat = h_hat + update_lms(x, err, mu);
     elseif optim == 2
         [W, P] = update_rls(inputs_rls, errors_rls, lambda, P);
         h_hat = h_hat + W;
     else
         % SFTF 递推更新
         ...
     end
 end

说明：同一主循环容纳三类优化器，保证比较口径一致。

🧩 片段 3：PNG 导出后端选择（export_figures_png.m）

selected_backend = resolve_export_backend(plot_cfg);
 for k = 1:numel(fig_names)
     if selected_backend == "print"
         print_png(fig_handle, export_file, resolution_dpi);
     else
         try
             exportgraphics(fig_handle, export_file, "Resolution", resolution_dpi);
         catch
             print_png(fig_handle, export_file, resolution_dpi);
         end
     end
 end

说明：批量绘图默认 print，单次流程按 auto 选择，兼顾稳定性与展示效果。

🎬 一键运行

% 进入工程目录后
 main
 ​
 % 批量回归（推荐先 quick）
 run_regression_suite("quick")
 run_regression_suite("standard")
 ​
 % 多优化器批量图集
 run_optimizer_plot_suite("quick")
 run_optimizer_plot_suite("standard")

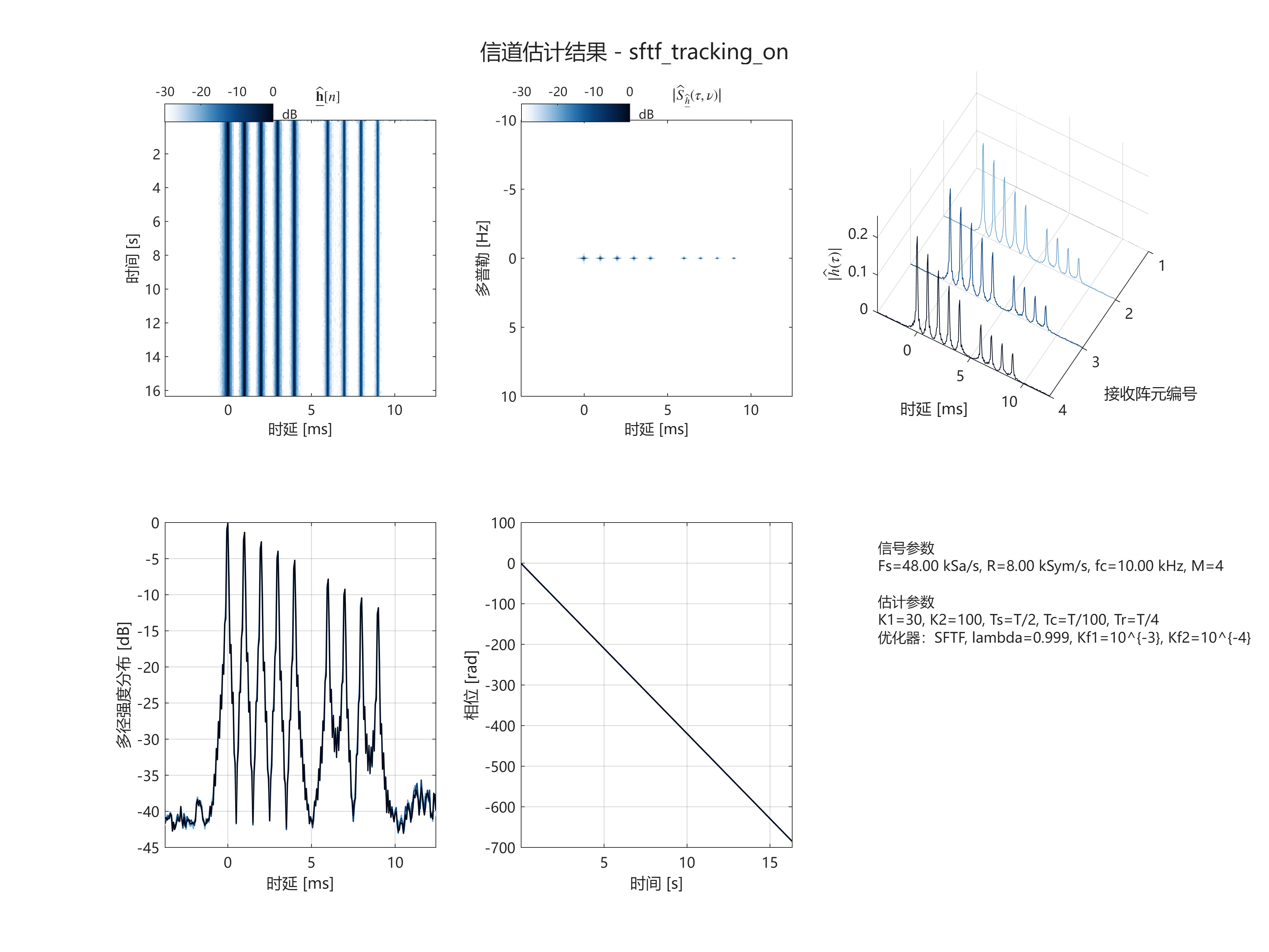

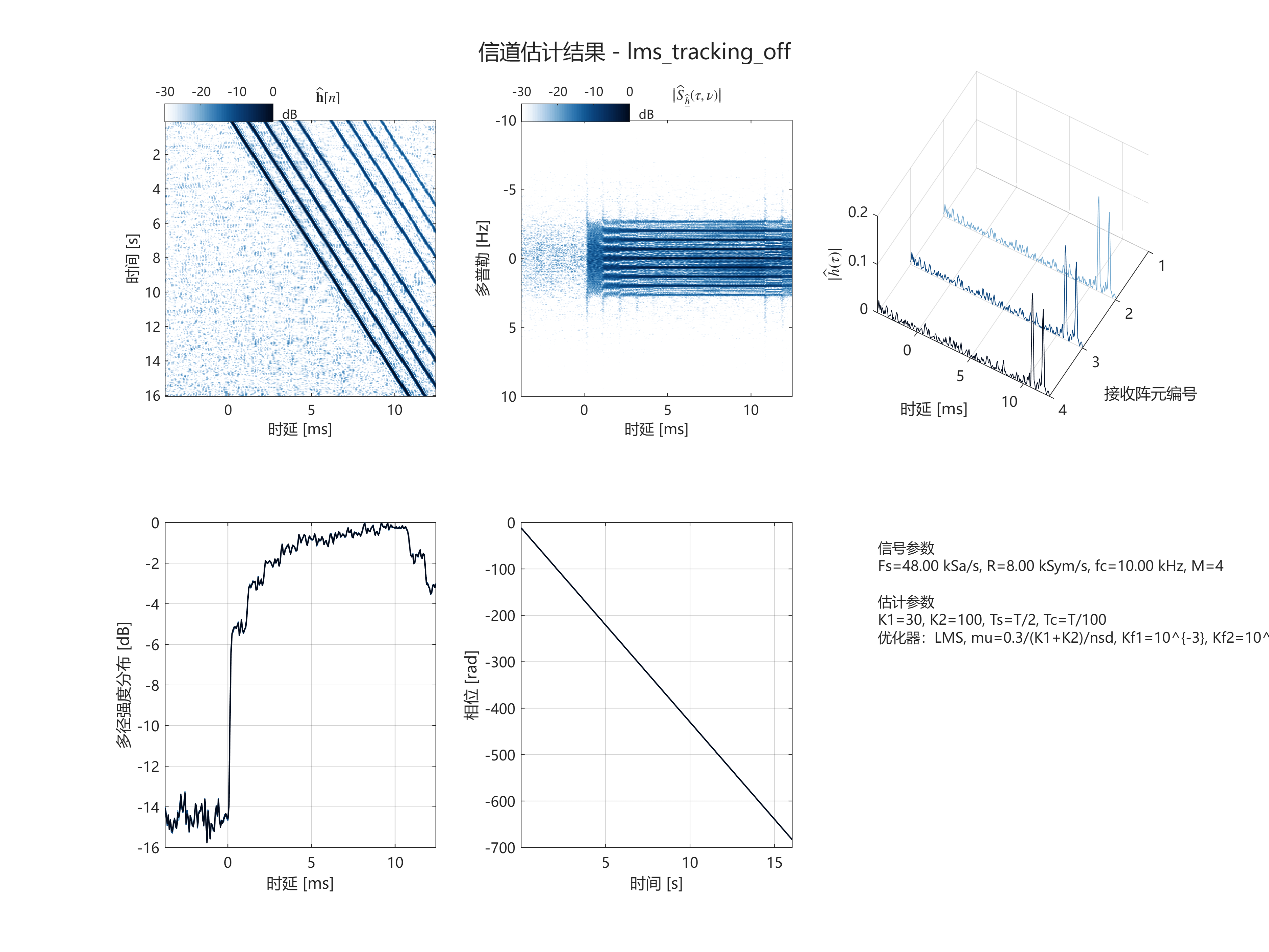

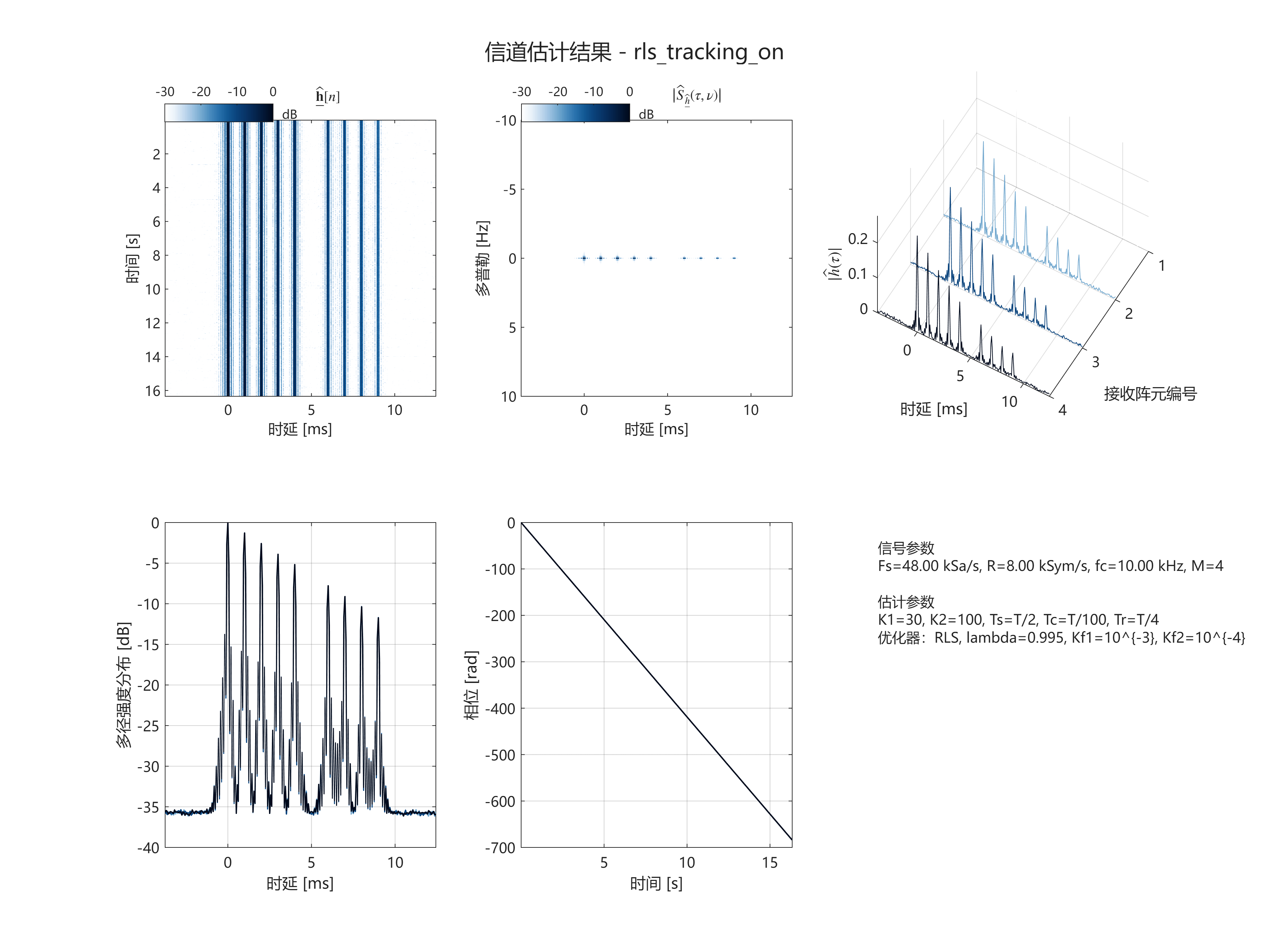

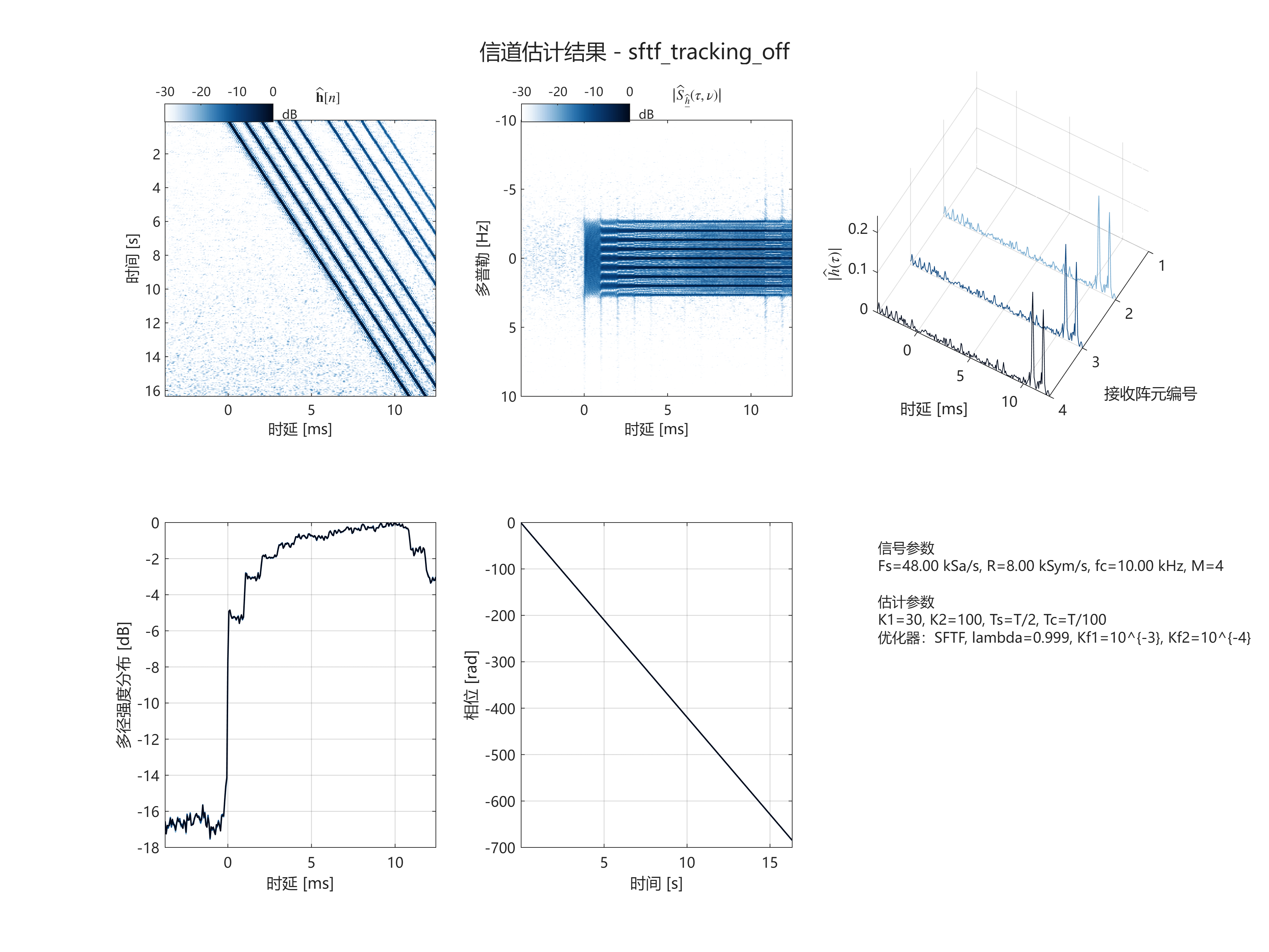

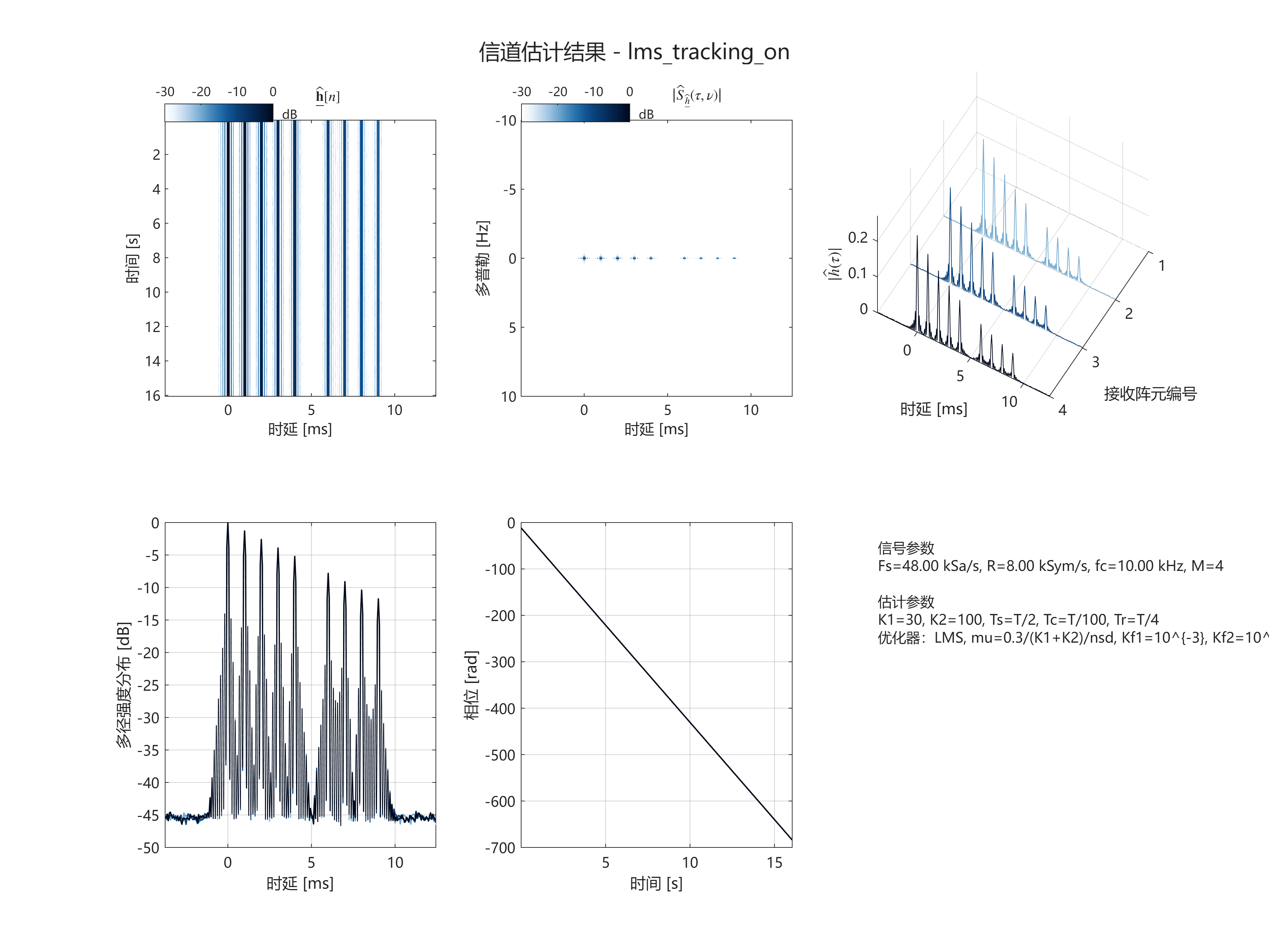

🖼️ 输出预览

🛒 获取方式

本文代码仅为核心片段，完整版工程已整理好。

🖥️ 运行环境

• MATLAB：R2025b（当前工程运行环境）
• 主要依赖：MATLAB 基础函数与信号处理相关函数（resample、xcorr、findpeaks、pagemtimes 等）
• 输出格式：MAT + PNG + Markdown

📚 参考文献

1\] J. G. Proakis and M. Salehi, *Digital Communications* , 5th ed., McGraw-Hill, 2008. \[2\] S. Haykin, *Adaptive Filter Theory* , 5th ed., Pearson, 2013. \[3\] M. Stojanovic and J. Preisig, "Underwater acoustic communication channels: Propagation models and statistical characterization," *IEEE Communications Magazine* , 2009. \[4\] H. Meyr, M. Moeneclaey, and S. Fechtel, *Digital Communication Receivers: Synchronization, Channel Estimation, and Signal Processing*, Wiley, 1997.
