【CXL 3.0】CXL.mem协议中的反向无效消息与响应
文章目录
-
- [1. Back-Invalidation Snoop](#1. Back-Invalidation Snoop)
- [2. BISnp消息格式特点](#2. BISnp消息格式特点)
- [3. BIRsp消息格式特点](#3. BIRsp消息格式特点)
- [4. 消息处理示例](#4. 消息处理示例)
CXL.mem协议在3.0版本中增加了反向无效消息，由设备主动发起，然后主机进行响应。（这里面这个主动发起，可以理解在需要缓存处理的时候设备主动发起，但是需要触发情况，主动发起，不是想发就发的意思）
1. Back-Invalidation Snoop
为什么叫反向无效，为什么在CXL 3.0中CXL.mem协议引入两个通道，来支持反向无效消息？

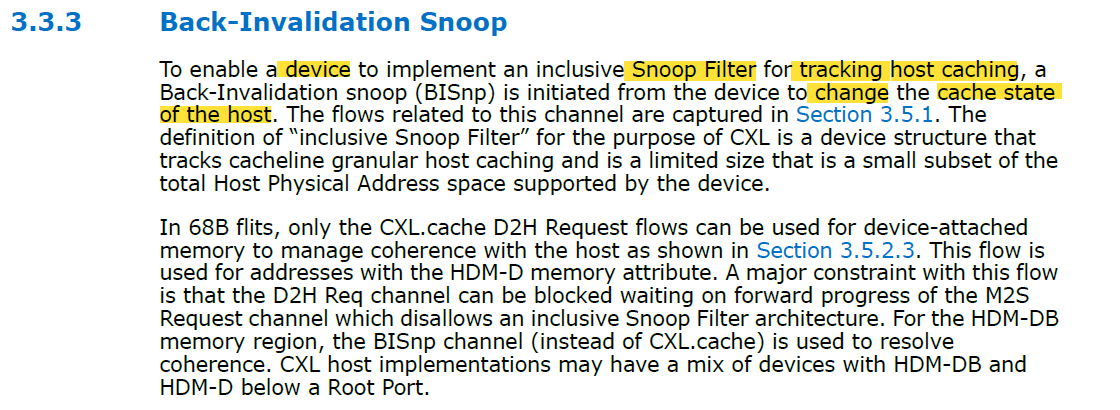

对于反向无效监听，在CXL 3.0中规范中有解释
为了使设备 能够实现一个用于跟踪主机缓存的包容性监听过滤器，设备会发起 一个回写失效监听（BISnp）来更改主机的缓存状态，也就是在设备中有一个Snoop filter，记录主机中缓存了设备中的内存。
- inclusive snoop filter：包容性监听过滤器，监听主机缓存，缓存行粒度，容量有限
- 不支持68B flit模式

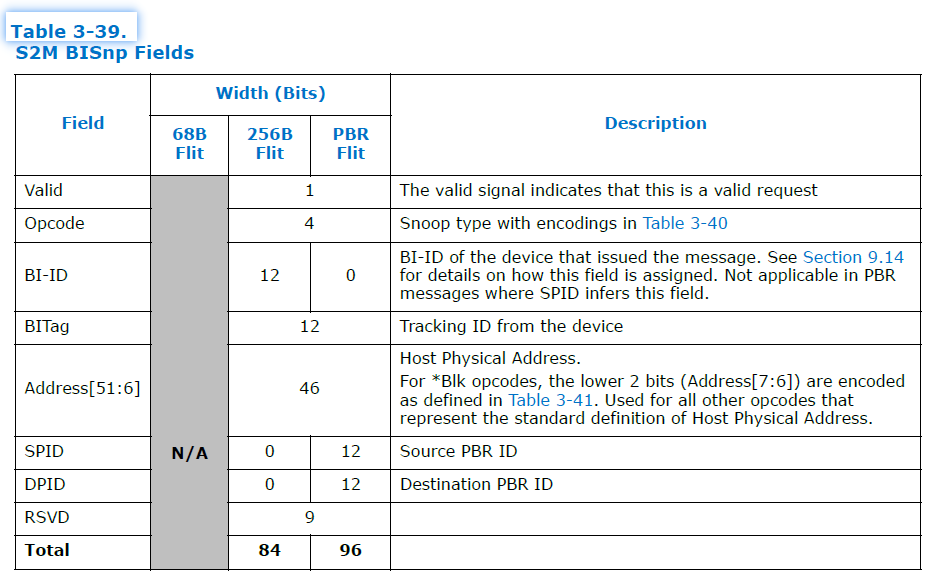

2. BISnp消息格式特点
注意S2M BISnp消息格式，根据256B Flit模式和PER FLit模式，消息可能不同，差别在于采用PBR FLit模式，消息中有12bit SPID和12bit的DPID。
地址是主机物理地址，Host Physical address,其中的BI-ID是对应的设备的唯一ID，所以在有SPID和DPID的情况下，不需要使用BI-ID，BITag是消息的编号，和CXL.mem协议读写消息类似。

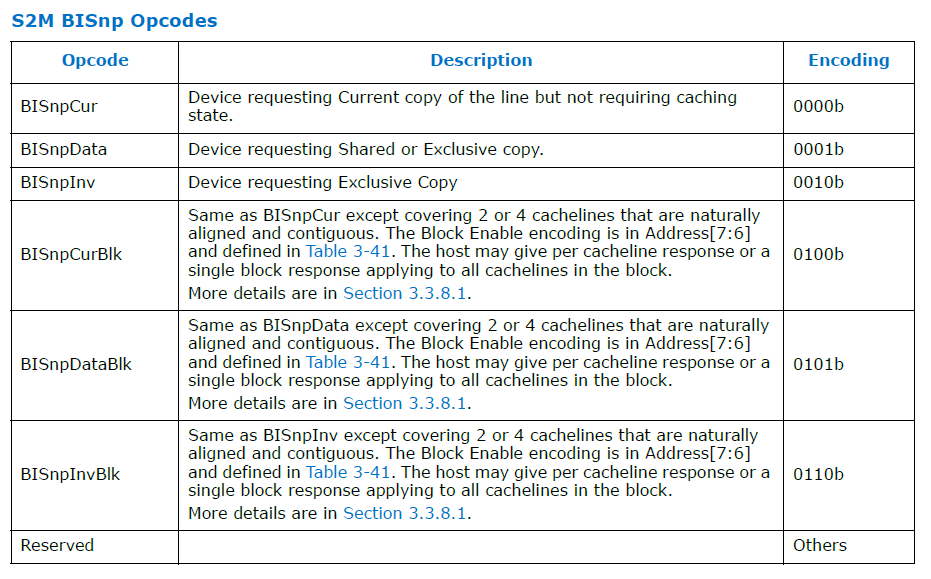

Opcode 4bit，定义了6种不同的类型
通俗解释
设备发送BISnp请求，主机回复BIRsp响应，这个消息就是为了控制主机缓存行状态，所以主机回复Opcode就是对应的主机的缓存行的状态，

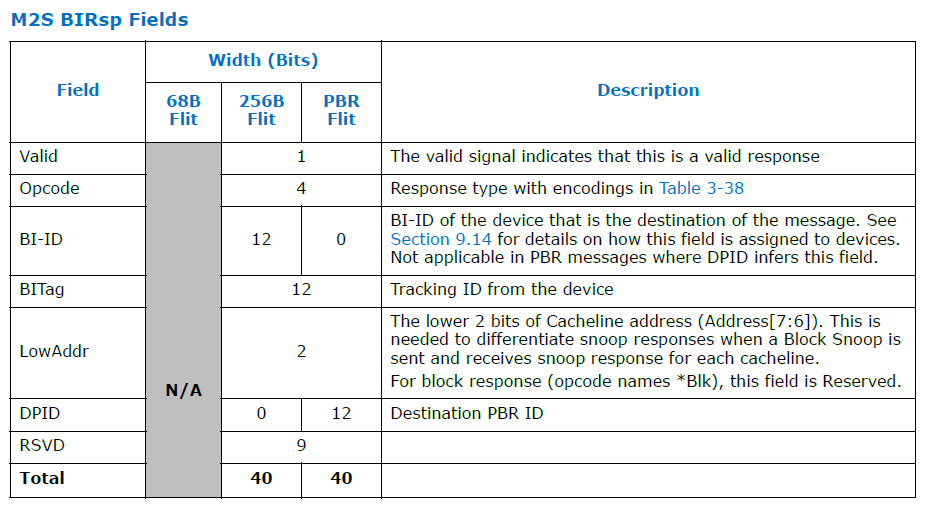

3. BIRsp消息格式特点
同样是根据256B FLit模式和PBR模式消息格式有所不同，
PBR FLit模式下，在BIRsp消息中，没有address和SPID，

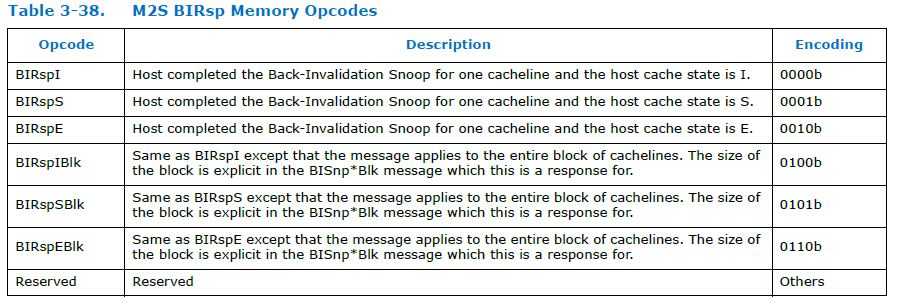

从BIRsp消息的Opcode中可以看出，是为了指示缓存行状态，每个Opcode对应一个缓存行状态。
4. 消息处理示例

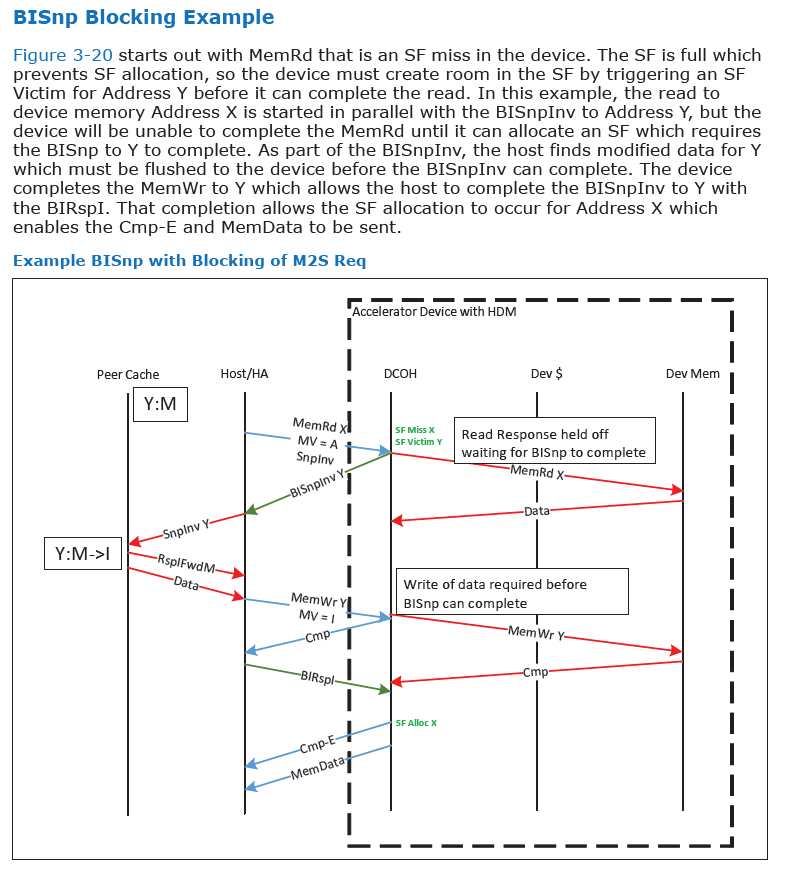

利用3.0规范中的BISnp Blocking Example，来描述解析BISnp消息的处理过程，具体流程如下图所示：
下面说明这个图的过程，还有block出现的原因
首先Snoop filter大小是有限的，设备监听过滤器SF满了，新的读请求没法处理，必须先淘汰旧条目、做反向失效保证一致性。
图中的消息传递内容可以分为6个阶段
1阶段：主机发送读请求，SF Miss，SF满
-
主机想要读取设备内存X地址的数据，设备DCOH收到一个MemRd X（对设备内存地址X的读请求），请求携带MV=A，表示需要为地址X分配SF条目
-
DCOH查询本地SF，结果是SF Miss X：地址X在SF中没有对应条目，必须分配新条目才能处理后续一致性逻辑。
-
此时SF已经完全占满，没有空闲条目。因此必须执行SF Victim Y：从SF中选择一个旧条目（地址Y）删除，为X来创造空间。
-
要安全淘汰地址Y的SF条目，必须先保证：主机侧所有缓存都不再缓存地址Y的副本，否则出现数据一致性错误。因此设备发起反向失效流程，也就是BISnpInv。
2阶段：DCOH发起内存读，同时发起反向无效消息
-
设备DCOH向主机发送BISnpInv Y，要求主机完成地址Y的全局无效化、数据回写。
-
Blocking：设备同时向设备内存Dev Mem 发起MemRd X，去读取地址X的原始数据。
-
但设备内存返回的读数据（Data），被设备直接hold off（阻塞、挂起）了，图中标注了Read Response held off waiting for BISnp to complete。阻塞的根本原因：SF还中的Y还有删除，地址X的SF条目还没分配成功，设备无法完成这个读请求的一致性闭环，必须等BISnpInv全流程走完，才能继续处理。
3阶段：主机处理 BISnpInv，完成 Peer Cache 的无效化
-
主机收到BISnpInv Y，向持有地址Y副本的Peer Cache发送SnpInv Y，要求其无效化地址Y的缓存行。
-
Peer Cache中，地址Y的缓存行是M（Modified），也就是缓存里的数据是最新的，和设备内存里的不一致，必须回写。
-
Peer Cache收到无效化请求后，把地址Y的缓存行从M状态改为I状态（无效），也就是Y从M状态变为I状态，然后向主机回传RspIFwdM响应，同时把地址Y的数据一并发回给主机。
4阶段：主机完成脏数据回写，保证数据一致性
- 主机拿到Peer Cache回传的地址Y的脏数据，必须把这个最新数据写回设备内存的地址Y，否则设备内存里的Y是旧数据，引发错误。图中标注了Write of data required before BISnp can complete：这个写操作不完成，BISnp流程不能结束。
- 主机向设备DCOH发起MemWr Y写请求，把脏数据写入地址Y。
- 设备DCOH把写请求转发到Dev Mem，Dev Mem完成写入后，返回Cmp（完成响应），设备再把完成响应回传给主机，确认地址Y的数据已经成功写入。
5阶段：阶段 5：BISnp 流程完成，SF 腾出空间
- 主机确认：Peer Cache的地址Y已经无效化，脏数据也已经成功写回设备内存，地址Y的反向失效全流程完成。
- 主机向设备DCOH发送BIRspI，正式通知设备，地址Y的反向失效已经全部完成，可以安全淘汰SF里的Y条目了。
- 设备收到响应后，立刻删除SF中地址Y的条目，SF出现一个空闲条目。
6阶段：阻塞解除，完成最初的读请求
- SF有了空闲条目，设备立刻为地址X分配SF条目，也就是图中的SF Alloc X。
- 之前被挂起的地址X的读数据，现在可以正常处理了。主机向设备返回Cmp-E（读请求完成响应），同时把MemData（地址X的读数据）发送给请求的发起方。
- 流程结束，最开始的MemRd X读请求完成。
