0 1
前言
近日，中南大学粉末冶金国家重点实验室的研究团队在 《Nature Communications》 上发表了一项重磅成果(https://doi.org/10.1038/s41467-026-71390-3)。他们提出了一种名为 "内在吸引"（Intrinsic Attraction, IA）的合金设计新策略，成功开发出一种适用于激光粉末床熔融（PBF-LB）3D打印的高温高强铝合金。这种新材料在400°C下仍能保持约190MPa的强度，并且可以无裂纹打印出直径超过150mm的整体叶盘。
0 2
核心内容
团队提出了一种反向工程思路：先明确需要抑制哪些缺陷，再筛选出与这些缺陷具有强内在吸引的合金元素。
他们从三个维度入手：
①空位锚定（Cr）
Cr原子与空位的结合能高达0.34eV，能够形成稳定的溶质-空位复合体，阻止空位长程迁移，从而切断析出相粗化的"燃料供给"。
②位错拖曳（Fe、Cr）
Fe和Cr原子倾向于在位错核心周围聚集，形成溶质气团，像"锚"一样拖曳位错运动，显著降低高温蠕变速率。
③析出相稳定化（Sc、Zr）
Sc和Zr与Fe/Cr原子形成强结合，偏聚在析出相界面甚至内部，抑制Ostwald粗化，让纳米强化相在高温下依然"身材保持良好"。
最终，团队确定了Al-Fe-Cr-Sc-Zr作为目标合金，并通过PBF-LB成功制备。
通过EBSD、TEM、APT等先进表征手段，团队揭示了IA合金的"内功"：
双峰晶粒结构：熔池内部为柱状晶（~7.7μm），边界为等轴晶（~1.1μm），有效阻碍裂纹扩展。
多重强化相：
柱状晶区：Al₆Fe共晶网络；
等轴晶区：Al₁₃(Fe,Cr)₂₋₄相（10--150nm）；
基体内：L1₂Al₃(Sc,Zr)纳米析出相（~2.5nm），与基体完全共格。
溶质-空位团簇：正电子湮没和APT证实，IA合金中存在大量V-Fe-Cr-Sc-V型团簇，密度高达10²⁵/m³，在300°C蠕变100小时后依然稳定。
正是这些多尺度、多层次的微观组织，赋予了IA合金卓越的高温力学性能。
0 3
研究意义
这项研究的核心价值在于：它不是靠试错，而是靠"反向设计"。
团队从原子间的内在吸引力出发，预先设定元素在特定缺陷位点的偏聚倾向，从而主动控制缺陷行为。这一思路超越了传统的低扩散系数合金设计范式，为高温铝合金、镁合金乃至镍基高温合金的开发提供了全新路径。
正如审稿人所评价的："这项工作通过多维度缺陷锚定，为增材制造高温合金开辟了全新的设计空间。"

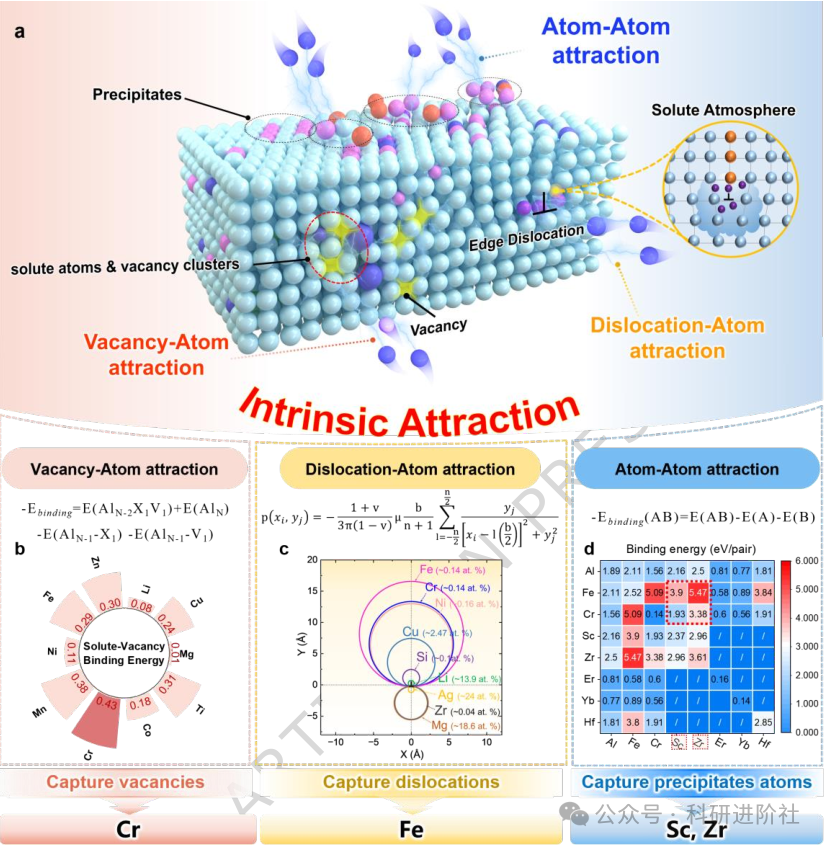

图1：内在吸引设计策略

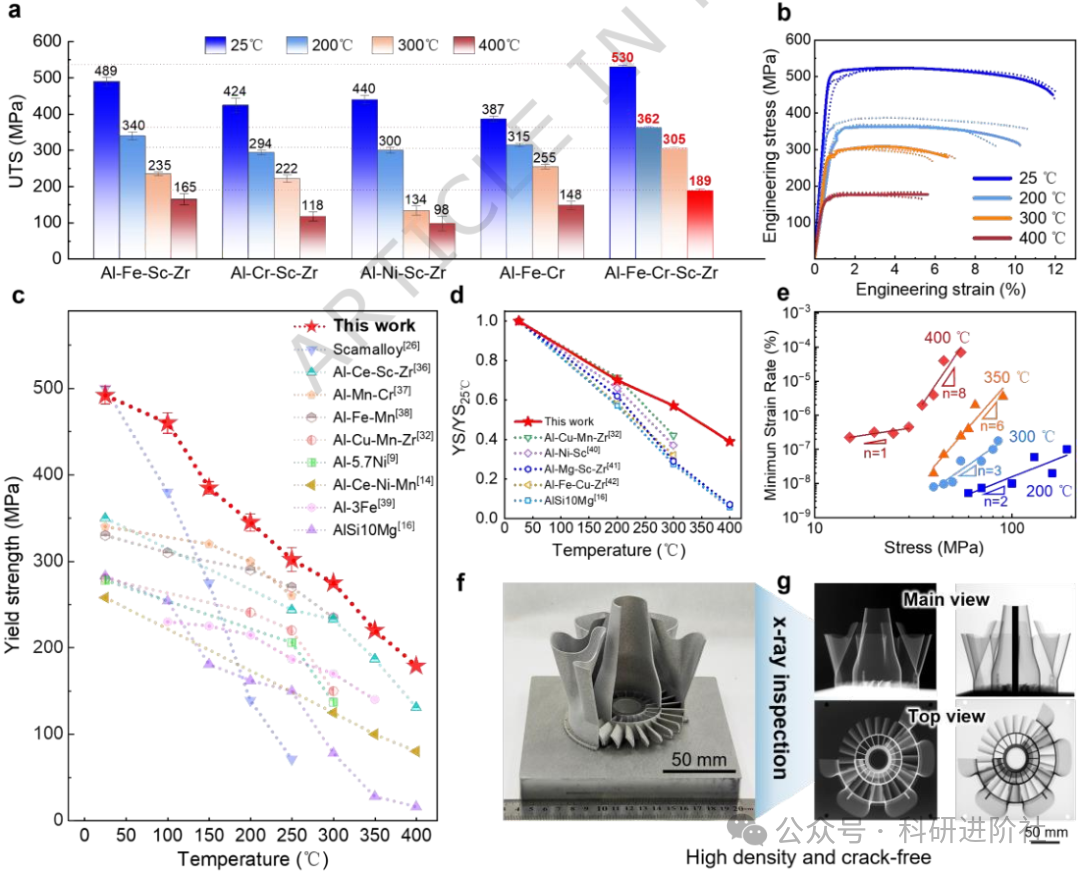

图2：采用PBF-LB制备并随后热处理的IA合金的力学性能与成形性能

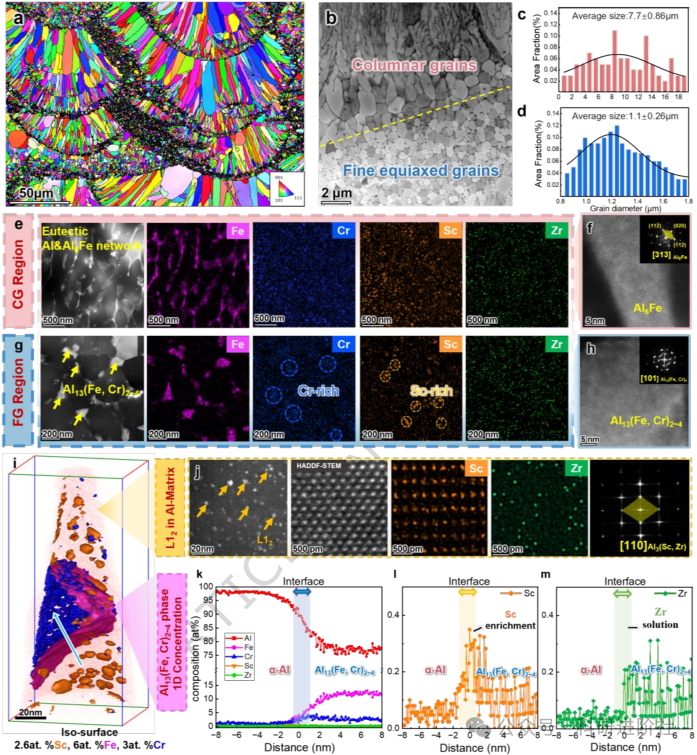

图3：热处理态PBF-LB IA合金的总体微观结构及析出相的APT分析

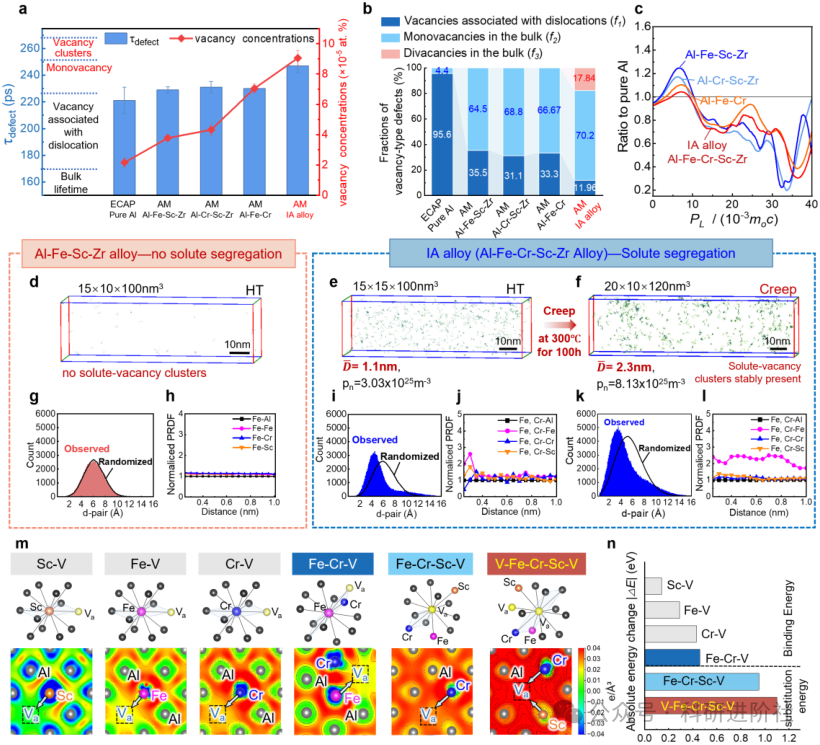

图4：IA合金中用于捕获空位的溶质-空位团簇的形成

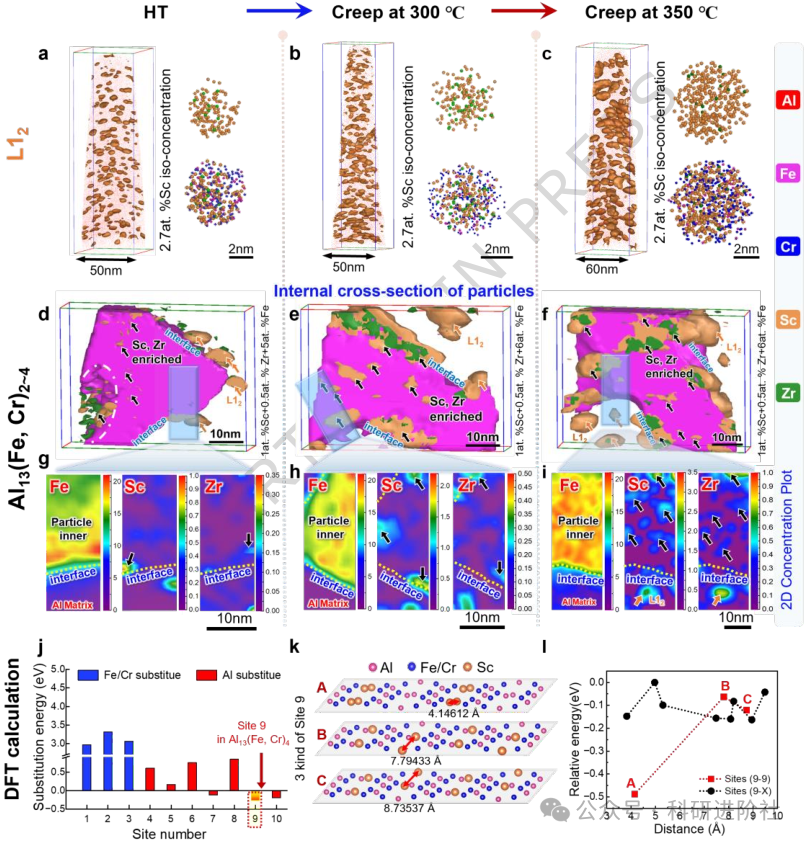

图5：析出相的APT表征及计算得到的置换能
【注】小编水平有限，若有误，请联系修改；若侵权，请联系删除！
