1. 前言：为什么EtherCAT是工业自动化的"黄金总线"

在工业自动化领域，EtherCAT（Ethernet for Control Automation Technology）已经成为运动控制和实时通信的事实标准。它以标准以太网为物理层，通过独特的"处理飞行中"（Processing on the Fly）数据帧机制，实现了微秒级的周期时间和纳秒级的同步精度。

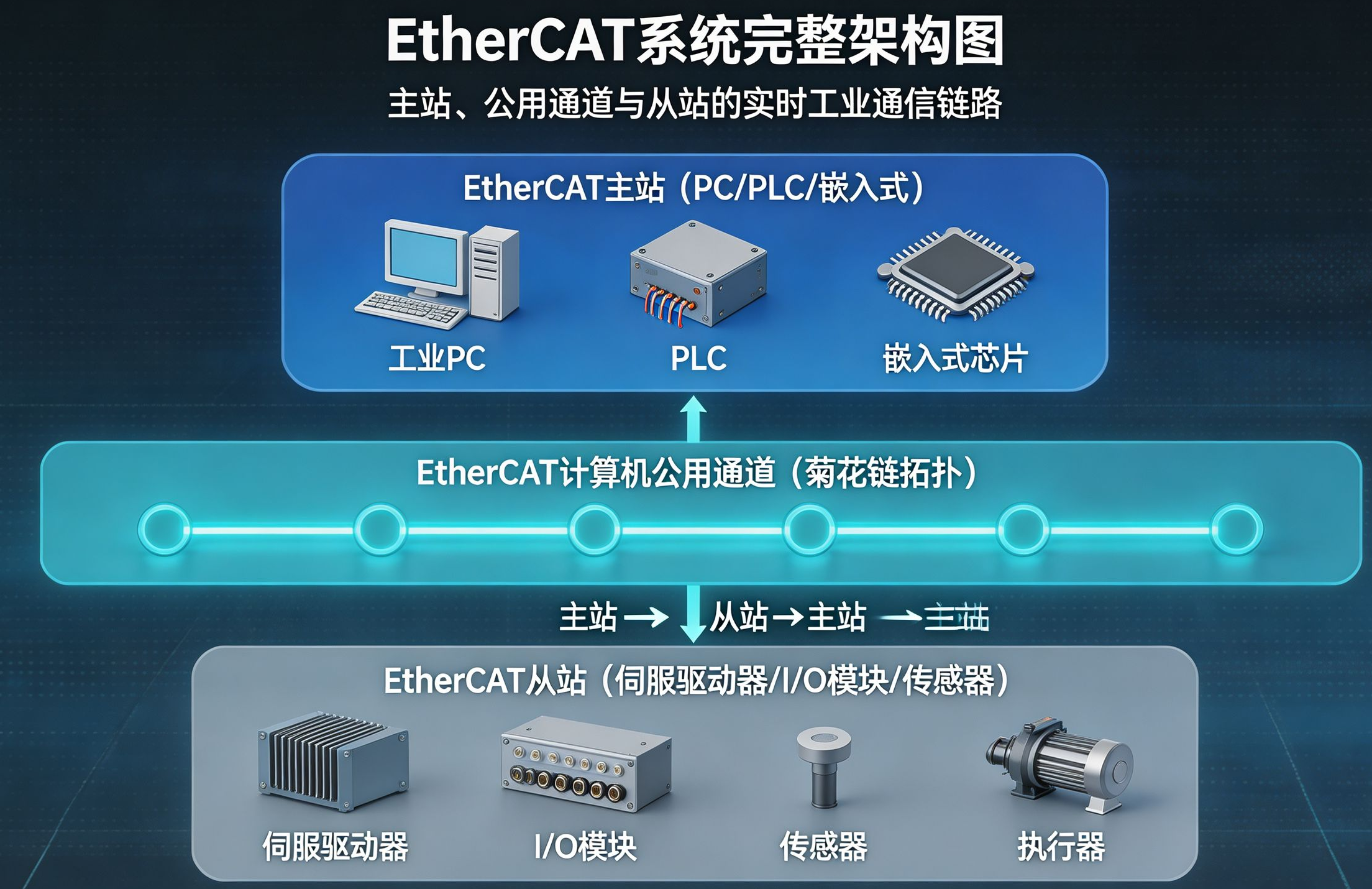

EtherCAT采用主从通信模式，主站发送报文给从站，从站从中读取数据或将数据插入至从站。主站发送的每一个数据帧经过所有节点，每个节点读取寻址到该节点的数据，并将反馈数据写入数据帧。

但从零开始配置一套EtherCAT系统绝非易事------硬件选型、网卡驱动、主站软件、从站识别、PDO映射、分布式时钟......每一个环节都可能成为"拦路虎"。本文将从硬件到软件、从理论到实战，完整讲解EtherCAT协议的配置全过程。

---

2. 硬件选型与准备

2.1 主站硬件：选择计算平台

EtherCAT主站可以运行在多种硬件平台上：

平台类型	代表方案	适用场景
Windows PC	TwinCAT + Intel网卡	开发调试、原型验证
Linux PC/嵌入式	IgH + PREEMPT_RT内核	工业控制、机器人
嵌入式MCU	SOEM移植（STM32等）	低成本、紧凑型主站
PLC	倍福CX系列、欧姆龙NJ系列	工厂自动化

关键要求：

• 推荐使用Intel网卡（如I210/I211系列），兼容性最佳
• 如果使用普通网卡，需在Windows中关闭TCP/IP协议栈（禁用"Microsoft网络客户端"和"QoS数据包计划程序"）
• 使用CAT5e及以上标准的屏蔽双绞线，减少电磁干扰

2.2 从站硬件：选择EtherCAT从站设备

EtherCAT从站设备种类繁多，常见的有：

• 伺服驱动器：支持CiA 402协议，用于电机控制
• 远程I/O模块：如倍福EL系列、德克威尔EX系列
• 网关设备：CANopen转EtherCAT、Modbus转EtherCAT等
• 传感器/执行器：支持EtherCAT通信的各类现场设备

从站核心芯片（用于自制从站）：

• ET1100：倍福的经典ESC芯片，功能强大但需要外部PHY
• LAN9252：Microchip的集成方案，将ESC和2个PHY集成在QFN封装中，实施更简单

2.3 物理连接与拓扑

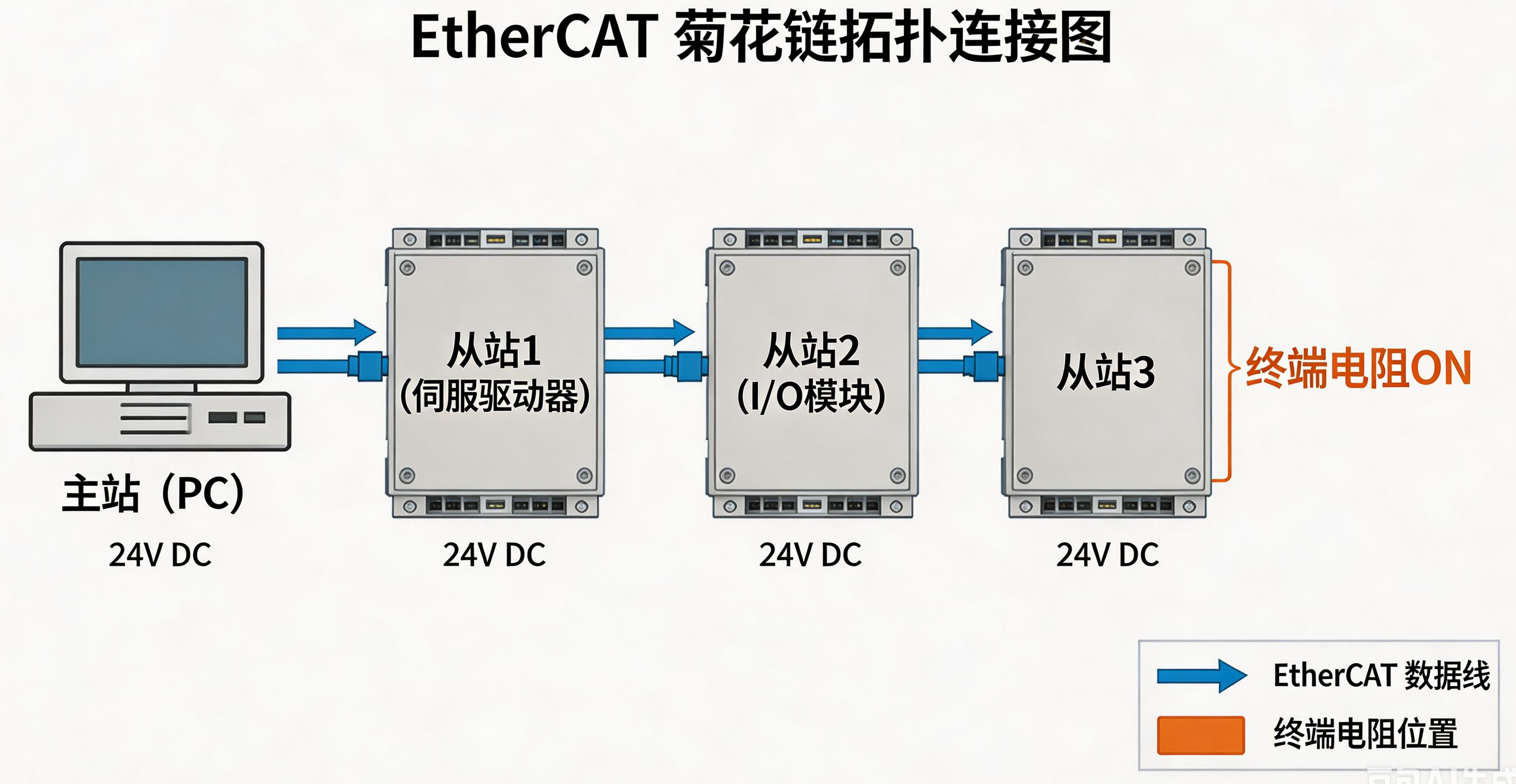

EtherCAT支持线型、树型或星型拓扑 。最常见的是菊花链（Daisy Chain） 拓扑：

[主站] ---网线--- [从站1] ---网线--- [从站2] ---网线--- [从站3] ---终端电阻

物理连接要点：

• 每个从站设备需要独立供电（通常为24V DC）
• 最后一个从站需启用终端电阻
• 确保所有设备共地 ，避免电位差导致通信异常


---

3. 主站软件安装与配置

3.1 方案一：TwinCAT（Windows平台）

TwinCAT是倍福的自动化软件平台，也是EtherCAT生态中最成熟的主站方案之一。

步骤1：安装TwinCAT

从倍福官网下载TwinCAT 3安装包（提供7天免费试用授权），安装时选择 "Complete"（完整安装） 。

步骤2：安装网卡驱动

打开TwinCAT，进入菜单栏选择 TwinCAT → Show Realtime Ethernet Compatible Devices 。在弹出的对话框中，找到连接EtherCAT的网卡，选中并点击 Install 安装实时驱动。

⚠️ 注意：如果网卡显示在"Incompatible devices"列表中，说明该网卡不被TwinCAT支持，需要更换为兼容网卡（如Intel I210系列）。

步骤3：新建TwinCAT项目

打开TwinCAT XAE开发环境，选择 文件 → 新建 → 项目，创建TwinCAT项目。

步骤4：添加EtherCAT主站

在项目树中右键点击 I/O → Devices → 添加新项 ，选择 EtherCAT Master，点击确定。

步骤5：绑定网卡

右键点击刚刚添加的 Device 1 (EtherCAT) ，选择 Adapter，绑定已安装实时驱动的网卡。

3.2 方案二：IgH EtherCAT Master（Linux平台）

IgH是Linux下最成熟的开源EtherCAT主站方案，运行在内核态。

步骤1：安装依赖

sudo apt update
sudo apt install build-essential autoconf automake libtool

步骤2：安装内核头文件

sudo apt install linux-headers-$(uname -r)

步骤3：下载并编译IgH

git clone https://gitlab.com/etherlab.org/ethercat.git
cd ethercat
./bootstrap
./configure --sysconfdir=/etc
make all modules
sudo make modules_install install
sudo depmod -a

💡 编译IgH需要内核源码支持。如果./configure报错，可能需要先编译Linux-RT内核。

步骤4：配置主站

编辑/etc/ethercat.conf配置文件：

sudo vim /etc/ethercat.conf

修改以下参数：

MASTER0_DEVICE="eth0"      # 替换为实际使用的网卡接口名
DEVICE_MODULES="generic"    # 使用通用驱动

使用ifconfig或ip a命令检查网卡接口名称。

步骤5：启动主站

sudo systemctl restart ethercat
ls /dev/EtherCAT*           # 应看到 /dev/EtherCAT0 设备文件

如果找不到设备，手动加载内核模块：

sudo modprobe ec_master devices="eth0"
sudo modprobe ec_generic
sudo systemctl restart ethercat

⚠️ 注意：如果网卡被NetworkManager占用，需要先释放：

sudo nmcli dev set eth0 managed no

3.3 方案三：SOEM（轻量级开源主站）

SOEM（Simple Open EtherCAT Master）是一个轻量级的开源EtherCAT主站库，运行在用户态。

安装步骤：

# 安装依赖
sudo apt install libpcap-dev cmake git

# 克隆SOEM
git clone https://github.com/OpenEtherCATsociety/SOEM.git
cd SOEM

# 编译安装
mkdir build && cd build
cmake ..
make -j4
sudo make install

💡 SOEM的优势在于无需内核模块，移植性强，甚至可以在STM32等MCU上运行。

---

4. 从站识别与ESI文件管理

4.1 什么是ESI文件？

ESI（EtherCAT Slave Information）文件是一种标准化的XML格式文档 ，专门用于描述EtherCAT从站的特性和配置 。通俗来说，ESI文件就相当于从站的 "电子说明书" ------主站通过读取这份"说明书"，才能知道"这是哪家的设备、能实现什么功能、如何与其通信"。

ESI文件包含的关键信息：

• 从站类型：I/O模块、伺服驱动器等
• 支持的邮箱协议：如CoE（CANopen over EtherCAT）
• 同步设置：时间同步行为
• 过程数据映射（PDO） ：输入/输出数据结构

4.2 获取ESI文件

• 从设备制造商的官方网站下载对应的ESI文件
• 注意选择正确的文件版本------固件更新可能会影响ESI文件的内容

4.3 在TwinCAT中导入ESI文件

将ESI文件（*.xml）复制到TwinCAT的默认目录：

C:\TwinCAT\3.1\Config\Io\EtherCAT

或者通过TwinCAT界面导入：

• 进入"EtherCAT Master"配置界面
• 找到"Slave Information"选项
• 点击"Import"，选择ESI文件

4.4 在IgH/Linux中使用ESI文件

IgH主站通过ethercat命令行工具管理从站：

# 扫描总线上的从站
sudo ethercat slaves

# 显示从站的PDO信息
sudo ethercat pdos

# 显示从站的SDO字典
sudo ethercat sdos

4.5 扫描与识别从站

TwinCAT扫描 ：在项目树中右键点击 I/O → Devices → Scan，TwinCAT将自动扫描网络中的EtherCAT从站设备。如果扫描失败，检查物理连接（网线、供电）及XML文件是否匹配从站硬件。

IgH扫描：使用命令行工具：

sudo ethercat slaves

如果EEPROM数据不正确（如初始状态全为0xFF），只要PHY电路正确，仍然可以通过port0扫描到设备。

---

5. PDO映射与过程数据配置

5.1 PDO与SDO的概念

在EtherCAT中，数据交换通过两种对象实现：

类型	全称	特点	用途
PDO	过程数据对象	周期性、高速传输	实时控制数据（位置、速度、转矩）
SDO	服务数据对象	非周期性、可靠传输	参数配置、诊断信息

PDO映射 决定了具体通信哪些数据。每个PDO映射配置对象的子索引00h的值为该PDO映射配置对象实际生效的对象数。

5.2 PDO分类

• RxPDO（接收PDO） ：主站→从站的数据（如控制字0x6040、目标位置0x607A）
• TxPDO（发送PDO） ：从站→主站的数据（如状态字0x6041、实际位置0x6064）

5.3 在TwinCAT中配置PDO映射

步骤1：双击从站设备，进入PDO配置界面

步骤2：配置输入PDO（RPDO）和输出PDO（TPDO）：

• 删除默认无效的条目
• 通过 Insert 添加所需参数
• 确保数据方向与硬件功能匹配

步骤3：配置Sync Manager：

• SM0：邮箱通信
• SM2/SM3：过程数据交换

5.4 在IgH中配置PDO

IgH通过命令行工具查看和配置PDO：

# 查看从站的PDO映射
sudo ethercat pdos -p <slave_index>

# 查看从站的SDO字典
sudo ethercat sdos -p <slave_index>

# 读取SDO参数
sudo ethercat upload -p <slave_index> <index> <subindex>

# 写入SDO参数
sudo ethercat download -p <slave_index> <index> <subindex> <value>

5.5 PDO配置示例（伺服驱动器CSP模式）

以周期同步位置模式（CSP）为例，典型的PDO映射：

方向	对象	说明
RxPDO	0x6040	控制字
RxPDO	0x607A	目标位置
TxPDO	0x6041	状态字
TxPDO	0x6064	实际位置

🖼️ 豆包配图提示词：绘制PDO数据流向示意图，左侧为"EtherCAT主站"，右侧为"从站（伺服驱动器）"，中间用双向箭头标注"RxPDO（主→从：控制字/目标位置）"和"TxPDO（从→主：状态字/实际位置）"，每个数据对象旁标注对应的对象字典索引（0x6040/0x607A/0x6041/0x6064），整体风格清晰简洁，分辨率1920x1080。

---

6. 分布式时钟（DC）配置

6.1 什么是分布式时钟？

EtherCAT的分布式时钟（DC）特性让总线上所有从站的内部时钟保持纳秒级同步 。总线中第一个有DC能力的从站 被定义为参考时钟（Reference Clock） ，主站将参考时钟的时间分发给所有从站。

在配置正确的系统中，从站间同步抖动可控制在亚微秒级（通常小于100ns） 。

6.2 启用DC同步（TwinCAT）

步骤1 ：在项目树中点击第一个支持DC的从站

步骤2 ：点击 DC 选项卡

步骤3 ：在"Operation Mode"中选择 DC-Synchron

步骤4：配置同步周期（如1ms）和偏移补偿参数

6.3 启用DC同步（IgH）

在IgH中，DC同步通过ethercat命令配置：

# 查看DC同步状态
sudo ethercat sync

# 配置DC（需在启动主站前配置）
# 在/etc/ethercat.conf中添加：
# DC_SYNC=1
# DC_SYNC_CYCLE=1000000  # 1ms，单位微秒

6.4 DC同步的工程要点

• 参考时钟选择 ：通常选择第一个DC从站作为参考时钟
• 同步周期：需与主站的控制周期匹配
• 偏移补偿：通过主站的"Offset Compensation"功能自动调整

---

7. 状态机切换与通信测试

7.1 EtherCAT从站状态机

EtherCAT从站有四个状态，必须逐步切换：

状态	全称	说明
INIT	初始化	上电后的初始状态
PREOP	预操作	邮箱通信可用（SDO），无过程数据
SAFEOP	安全操作	过程数据可用（输入），输出保持安全状态
OP	操作	完整的过程数据交换（输入+输出）

7.2 状态切换操作

TwinCAT中 ：点击工具栏的 启动配置 图标（或Shift+F4），TwinCAT会自动完成状态切换。成功后从站状态指示灯变为绿色（OP状态） 。

IgH中：使用命令行工具逐步切换：

# 查看当前状态
sudo ethercat slaves

# 切换到OP状态（自动完成INIT→PREOP→SAFEOP→OP）
sudo ethercat state OP

7.3 通信验证

TwinCAT验证：

• 使用 Scope View 工具监控PDO数据流
• 验证输入/输出信号是否按预期更新
• 通过PLC程序绑定变量实现数据交互

IgH验证：

# 查看过程数据
sudo ethercat data

# 查看从站状态
sudo ethercat slaves -v

7.4 实时性测试

使用逻辑分析仪或主站内置工具（如TwinCAT的示波器）监测周期任务的抖动。理想情况下，1ms周期的抖动应小于10μs。如果抖动过大，需优化系统实时性（如调整线程优先级或切换至RT内核）。

---

8. 故障排查与常见问题

8.1 扫描不到从站

可能原因	检查方法	解决方案
网卡驱动未安装	TwinCAT中查看网卡状态	安装实时驱动
物理连接问题	检查网线和供电	确认从站供电正常、网线连接牢固
ESI文件不匹配	查看从站型号和固件版本	下载正确的ESI文件
网卡被占用	Linux中NetworkManager占用	释放网卡

8.2 从站无法进入OP状态

可能原因	解决方案
PDO映射地址冲突	检查PDO配置
ESI文件版本与硬件不兼容	更新ESI文件
SDO通信超时（错误码0x11）	检查SDO参数配置

8.3 数据周期性丢失

• 优化中断优先级
• 缩短通信周期
• 确保主站与从站时钟同步

8.4 从站反复掉线

• 使用示波器测量从站电源电压，确保波动范围在±5%内（24V系统需保持22.8V~25.2V）
• 检查接地是否良好

---

9. 扩展功能（可选）

9.1 烧录XML至从站EEPROM

通过ESC Access将配置固化到从站存储器，避免每次上电重新扫描：

TwinCAT中：右键点击从站 → ESC Access → E2PROM → Write E2PROM

9.2 多从站级联

通过EtherCAT链式或树形拓扑扩展设备，需保证网络总延迟小于通信周期。

9.3 EoE（Ethernet over EtherCAT）

部分从站支持EoE功能，可以通过EtherCAT网络传输标准以太网数据包。在TwinCAT中通过Advanced Settings → Mailbox → EoE配置IP地址。

---

10. 总结：EtherCAT配置完整清单

阶段	步骤	关键要点
硬件准备	选型主站平台、从站设备、网卡、网线	Intel网卡 + CAT5e线缆 + 稳定供电
主站安装	TwinCAT / IgH / SOEM	先装驱动，再装主站软件
网卡配置	安装实时驱动 / 绑定网卡	TwinCAT需Install，IgH需修改conf
ESI导入	获取并导入从站XML描述文件	版本必须匹配硬件固件
从站扫描	Scan / ethercat slaves	确认物理连接和供电
PDO映射	配置RxPDO/TxPDO	根据应用需求选择对象字典条目
DC同步	启用分布式时钟	选择参考时钟，配置同步周期
状态切换	INIT→PREOP→SAFEOP→OP	逐步激活，监控状态指示灯
通信验证	监控PDO数据、测试实时性	抖动<10μs（1ms周期）

EtherCAT的配置涉及硬件选型、驱动安装、主站软件配置、从站识别、PDO映射、时钟同步等多个环节，每一个环节都可能影响系统的稳定运行。希望本文能帮助你在实际项目中少走弯路，快速搭建一套稳定可靠的EtherCAT通信系统。

---
