nanomodbus库移植笔记1:移植创建slave从机实例

NULL指向我2026-04-10 15:50

移植nanomodbus到STM32f103c8t6 的个人笔记

目录

可参考文章：

nanomodbus下载：

库移植：

使用参考：

编写初始化文件：

定义modbus实例：

编写初始化函数：

编写回调函数：

nanomodbus_config.h

nanomodbus_config.c

使用：

NMBS_DEBUG_PRINT函数宏：

中断接收冲突问题：

可参考文章：

嵌入式MODBUS终极指南：nanoMODBUS轻量级库完整使用教程-CSDN博客

nanomodbus下载：

nanoMODBUS:A compact MODBUS RTU/TCP C library for embedded/microcontrollers - AtomGit | GitCode

库移植：

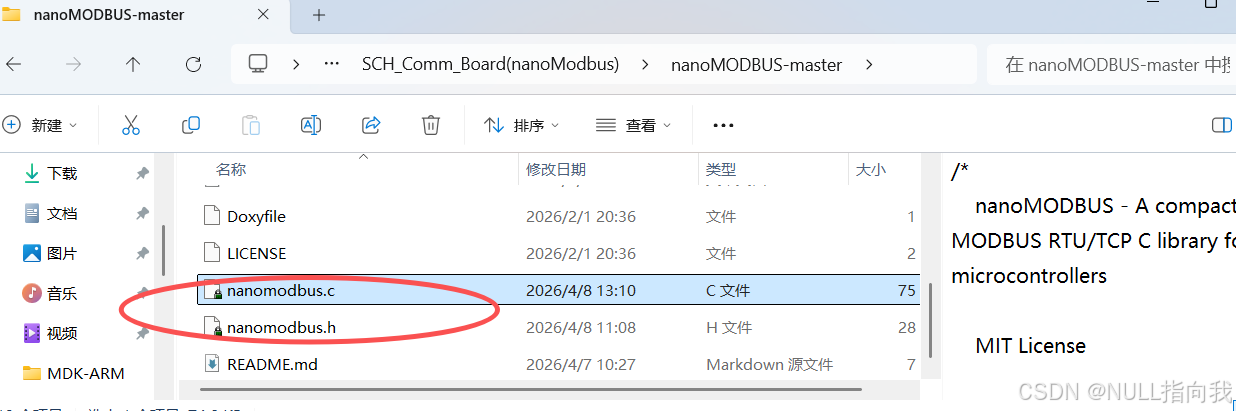

只需要俩个文件就能移植nanomodbus库了：

就是nanomodbus.c 和 nanomodbus.h

直接复制到keil的工程，别忘了添加路径就行

使用参考：

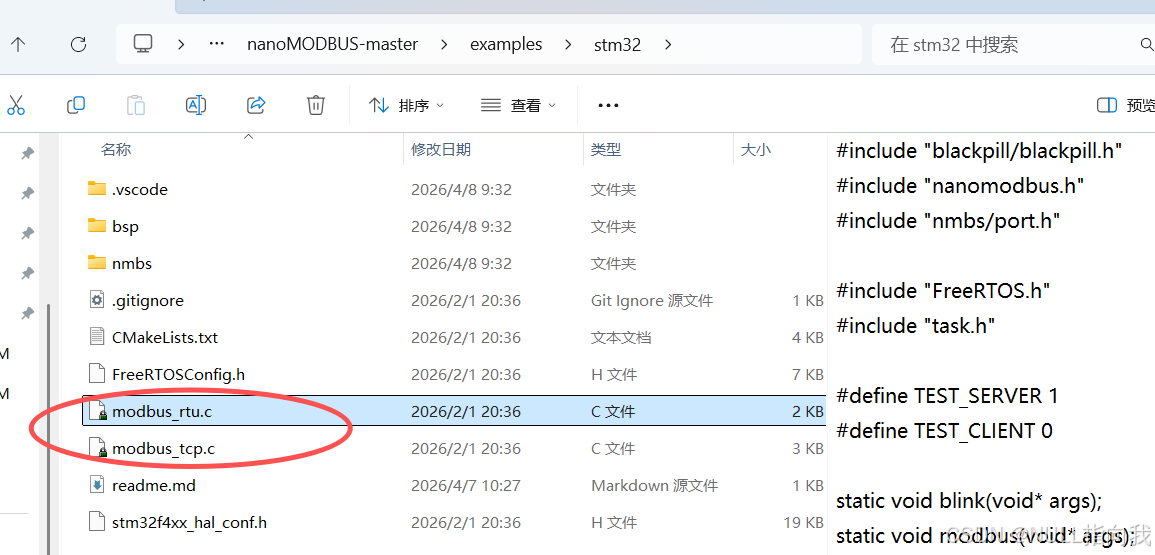

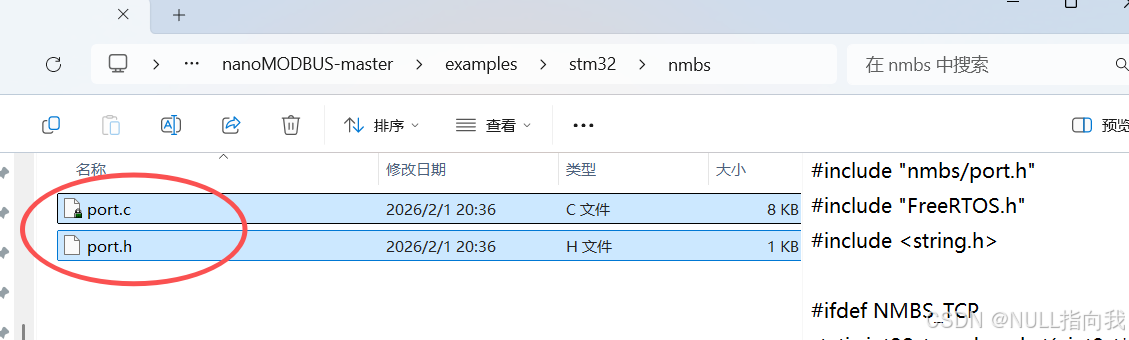

协议传输层主要参考port.c和port.h：

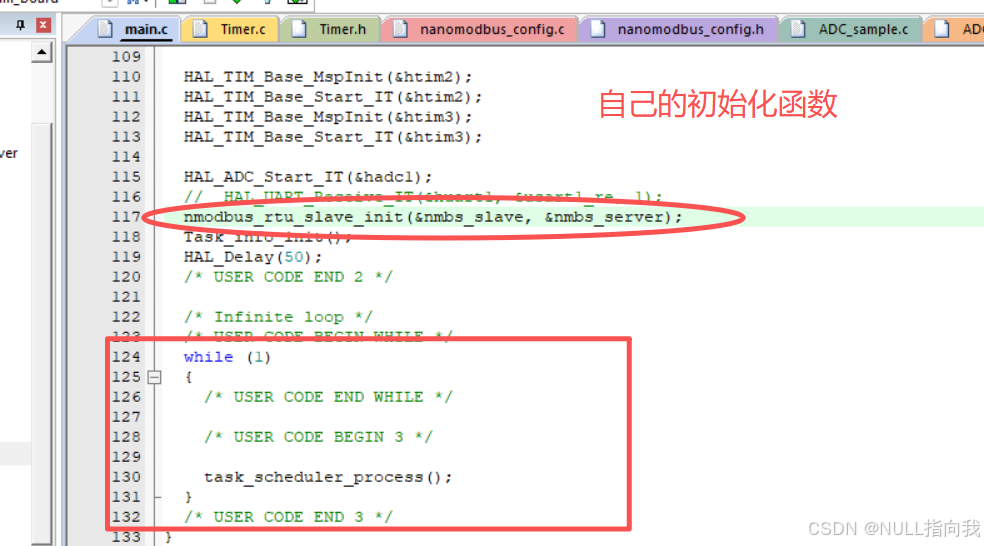

这里的应用很简单，其实只要

调用一个自己写的函数去初始化

调用库中的函数循环执行就行

编写初始化文件：

初始化函数是需要自己编写的，这里我直接写了一个文件#include "nanomodbus_config.h"

来存初始化函数以及它链接的一系列回调函数

回调函数也是需要自己写的，这里大部分都是抄的port.c的内容

定义modbus实例：

这俩就是定义的实例结构体，这里的初始化是作为从机的实例

nmbs_server中的

.id就是从机地址

.coils 和.regs就是不同类型的寄存器实际值的存放点

.regs就是保持寄存器，用0x03功能码就能读到

cpp 复制代码
nmbs_t nmbs_slave;            // 实例

nmbs_server_t nmbs_server = {
        .id = 0x02,
        .coils =
                {
                        0,
                },
        .regs =
                {
                        0,
                },
};

他们会在初始化函数以及poll中被调用

编写初始化函数：

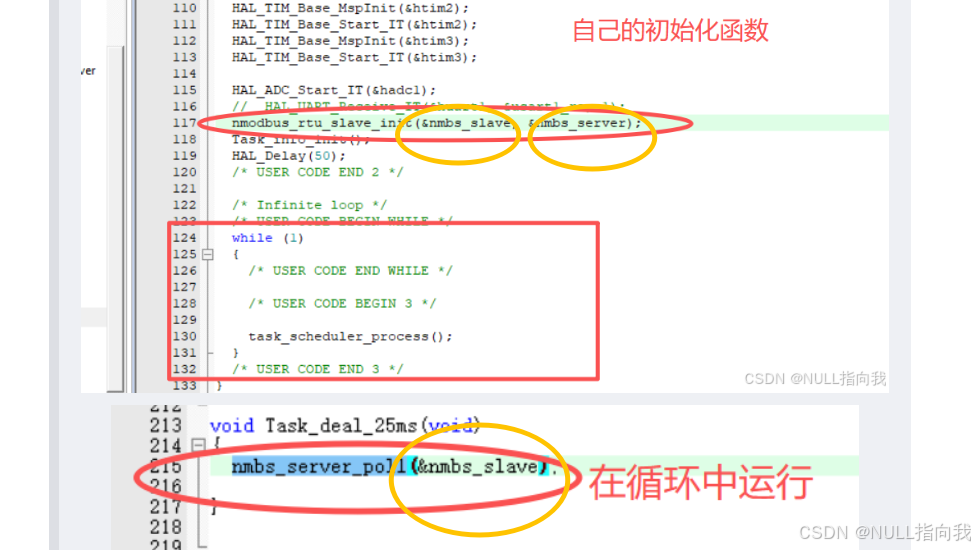

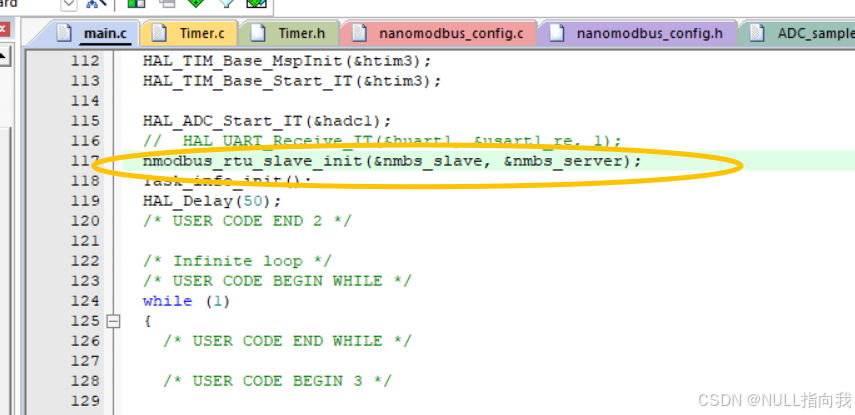

最开头初始化 需要调用 自定义写好的 初始化函数

我这里的初始化是作为从机的实例

这个初始化函数主要定义并初始化了一些结构体，并链接了各个回调函数

回调函数也需要自己写，一般可以先抄写port.c的例子，有需要再自己改细节

需要注意的是：

nmbs_platform_conf_create(); 和 nmbs_callbacks_create();作用是清空结构体（准确讲应该是初始化，把所有链接成默认值，就比如它的crc函数就有自己默认的）

cpp 复制代码
//初始化 从机
nmbs_error nmodbus_rtu_slave_init(nmbs_t* nmbs, nmbs_server_t* _server)
{
	nmbs_platform_conf platform;  // 平台配置
	nmbs_callbacks callbacks;     // 从机回调

	//先初始化清空结构体
	nmbs_platform_conf_create(&platform);
	nmbs_callbacks_create(&callbacks);

	server = _server;

	platform.transport = NMBS_TRANSPORT_RTU;    // RTU
	platform.read    = uart_modbus_read;        // 串口读取函数
	platform.write   = uart_modbus_write;       // 串口发送函数
	platform.crc_calc = nmbs_crc_calc;          // CRC （nanomodbus 库中的 原生函数）
	//platform.crc_calc = Modbus_CRC16;         // CRC16(我的)

	// 绑定读写寄存器 回调函数
	callbacks.read_coils = server_read_coils;
  callbacks.read_holding_registers = server_read_holding_registers;
  callbacks.write_single_coil = server_write_single_coil;
  callbacks.write_multiple_coils = server_write_multiple_coils;
  callbacks.write_single_register = server_write_single_register;
  callbacks.write_multiple_registers = server_write_multiple_registers;


	 nmbs_error status = nmbs_server_create(nmbs, server->id, &platform, &callbacks);
  if (status != NMBS_ERROR_NONE)
	{
     return status;
  }
   nmbs_set_byte_timeout(nmbs, 100);
   nmbs_set_read_timeout(nmbs, 1000);
	//nmbs_server_create(&nmbs_slave, 1, &platform, &callbacks);
	nmbs_set_platform_arg(&nmbs_slave, &huart1);

	return NMBS_ERROR_NONE;
}

编写回调函数：

回调函数基本都是抄的port.c的例子，下面会随着整个文件一块贴出了

nanomodbus_config.h

cpp 复制代码
#ifndef __nanomodbus_config_H__
#define __nanomodbus_config_H__

#include "stm32f1xx_hal.h"
#include "Uart.h"
#include "nanomodbus.h"
#include "string.h"


#define MB_UART huart1
#define MB_RX_BUF_SIZE 256

#define COIL_BUF_SIZE 1024
#define REG_BUF_SIZE 2048

typedef struct tNmbsServer {
    uint8_t id;
    uint8_t coils[COIL_BUF_SIZE];
    uint16_t regs[REG_BUF_SIZE];
} nmbs_server_t;


extern nmbs_t nmbs_slave;
extern nmbs_server_t nmbs_server;
//extern nmbs_platform_conf platform;
//extern uint16_t nmbs_holding_regs[];


nmbs_error nmodbus_rtu_slave_init(nmbs_t* nmbs, nmbs_server_t* _server);//初始化 从机



#endif

nanomodbus_config.c

cpp 复制代码
#include "nanomodbus_config.h"

static nmbs_server_t* server;
nmbs_t nmbs_slave;            // 实例
//nmbs_t nmbs;
nmbs_server_t nmbs_server = {
        .id = 0x02,
        .coils =
                {
                        0,
                },
        .regs =
                {
                        0,
                },
};

int32_t uart_modbus_read(uint8_t* buf, uint16_t count, int32_t byte_timeout_ms,void* arg);
int32_t uart_modbus_write(const uint8_t* buf, uint16_t count, int32_t byte_timeout_ms,void* arg);
//uint16_t Modbus_CRC16(const uint8_t* data, uint32_t length,void* arg);

static nmbs_error server_read_coils(uint16_t address, uint16_t quantity, nmbs_bitfield coils_out, uint8_t unit_id,void* arg);
static nmbs_error server_read_holding_registers(uint16_t address, uint16_t quantity, uint16_t* registers_out,uint8_t unit_id, void* arg);
static nmbs_error server_write_single_coil(uint16_t address, bool value, uint8_t unit_id, void* arg);
static nmbs_error server_write_multiple_coils(uint16_t address, uint16_t quantity, const nmbs_bitfield coils,uint8_t unit_id, void* arg);
static nmbs_error server_write_single_register(uint16_t address, uint16_t value, uint8_t unit_id, void* arg);
static nmbs_error server_write_multiple_registers(uint16_t address, uint16_t quantity, const uint16_t* registers,uint8_t unit_id, void* arg);


//初始化 从机
nmbs_error nmodbus_rtu_slave_init(nmbs_t* nmbs, nmbs_server_t* _server)
{
	nmbs_platform_conf platform;  // 平台配置
	nmbs_callbacks callbacks;     // 从机回调

	//先初始化清空结构体
	nmbs_platform_conf_create(&platform);
	nmbs_callbacks_create(&callbacks);

	server = _server;

	platform.transport = NMBS_TRANSPORT_RTU;    // RTU
	platform.read    = uart_modbus_read;        // 串口读取函数
	platform.write   = uart_modbus_write;       // 串口发送函数
	platform.crc_calc = nmbs_crc_calc;          // CRC （nanomodbus 库中的 原生函数）
	//platform.crc_calc = Modbus_CRC16;         // CRC16(我的)

	// 绑定读写寄存器 回调函数
	callbacks.read_coils = server_read_coils;
  callbacks.read_holding_registers = server_read_holding_registers;
  callbacks.write_single_coil = server_write_single_coil;
  callbacks.write_multiple_coils = server_write_multiple_coils;
  callbacks.write_single_register = server_write_single_register;
  callbacks.write_multiple_registers = server_write_multiple_registers;


	 nmbs_error status = nmbs_server_create(nmbs, server->id, &platform, &callbacks);
  if (status != NMBS_ERROR_NONE)
	{
     return status;
  }
   nmbs_set_byte_timeout(nmbs, 100);
   nmbs_set_read_timeout(nmbs, 1000);
	//nmbs_server_create(&nmbs_slave, 1, &platform, &callbacks);
	nmbs_set_platform_arg(&nmbs_slave, &huart1);

	return NMBS_ERROR_NONE;
}



int32_t uart_modbus_read(uint8_t* buf, uint16_t count, int32_t byte_timeout_ms, void* arg)
{
	  HAL_StatusTypeDef status = HAL_UART_Receive(&MB_UART, buf, count, byte_timeout_ms);
    if (status == HAL_OK) {
        return count;
    }
    else {
        return 0;
    }
}


int32_t uart_modbus_write(const uint8_t* buf, uint16_t count, int32_t byte_timeout_ms,void* arg)
{
	  HAL_StatusTypeDef status = HAL_UART_Transmit(&MB_UART, buf, count, byte_timeout_ms);
    if (status == HAL_OK) {
        return count;
    }
    else {
        return 0;
    }
}

static nmbs_server_t* get_server(uint8_t id) {
    if (id == server->id) {
        return server;
    }
    else {
        return NULL;
    }
}

static nmbs_error server_read_coils(uint16_t address, uint16_t quantity, nmbs_bitfield coils_out, uint8_t unit_id,
                                    void* arg) {
    nmbs_server_t* server = get_server(unit_id);

    for (size_t i = 0; i < quantity; i++) {
        if ((address >> 3) > COIL_BUF_SIZE) {
            return NMBS_ERROR_INVALID_REQUEST;
        }
        nmbs_bitfield_write(coils_out, address, nmbs_bitfield_read(server->coils, address));
        address++;
    }
    return NMBS_ERROR_NONE;
}

static nmbs_error server_read_holding_registers(uint16_t address, uint16_t quantity, uint16_t* registers_out,
                                                uint8_t unit_id, void* arg) {
    nmbs_server_t* server = get_server(unit_id);

    for (size_t i = 0; i < quantity; i++) {
        if (address > REG_BUF_SIZE) {
            return NMBS_ERROR_INVALID_REQUEST;
        }
        registers_out[i] = server->regs[address++];
    }
    return NMBS_ERROR_NONE;
}

static nmbs_error server_write_single_coil(uint16_t address, bool value, uint8_t unit_id, void* arg) {
    uint8_t coil = 0;
    if (value) {
        coil |= 0x01;
    }
    return server_write_multiple_coils(address, 1, &coil, unit_id, arg);
}

static nmbs_error server_write_multiple_coils(uint16_t address, uint16_t quantity, const nmbs_bitfield coils,
                                              uint8_t unit_id, void* arg) {
    nmbs_server_t* server = get_server(unit_id);

    for (size_t i = 0; i < quantity; i++) {
        if ((address >> 3) > COIL_BUF_SIZE) {
            return NMBS_ERROR_INVALID_REQUEST;
        }
        nmbs_bitfield_write(server->coils, address, nmbs_bitfield_read(coils, i));
        address++;
    }
    return NMBS_ERROR_NONE;
}

static nmbs_error server_write_single_register(uint16_t address, uint16_t value, uint8_t unit_id, void* arg) {
    uint16_t reg = value;
    return server_write_multiple_registers(address, 1, &reg, unit_id, arg);
}

static nmbs_error server_write_multiple_registers(uint16_t address, uint16_t quantity, const uint16_t* registers,
                                                  uint8_t unit_id, void* arg) {
    nmbs_server_t* server = get_server(unit_id);

    for (size_t i = 0; i < quantity; i++) {
        if (address > REG_BUF_SIZE) {
            return NMBS_ERROR_INVALID_REQUEST;
        }
        server->regs[address++] = registers[i];
    }
    return NMBS_ERROR_NONE;
}

/*!< CRC calculation function pointer. Optional */
//uint16_t Modbus_CRC16(const uint8_t* data, uint32_t length,void* arg)
//{
//   unsigned short crc = 0xFFFF,i=0;
//
//    for (i = 0; i < length; i++) {
//        crc ^= data[i];
//        for (unsigned char j = 0; j < 8; j++)
//        {
//            if (crc & 0x0001) {
//                crc >>= 1;
//                crc ^= 0xA001;
//            } else {
//                crc >>= 1;
//            }
//        }
//    }
//    return crc;
//}

使用：

初始化

cpp 复制代码
	nmodbus_rtu_slave_init(&nmbs_slave, &nmbs_server);

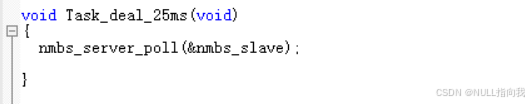

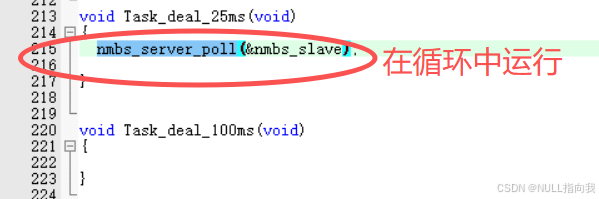

循环调用（ 可以放在直接 while( 1 )中 ）

cpp 复制代码
	nmbs_server_poll(&nmbs_slave);

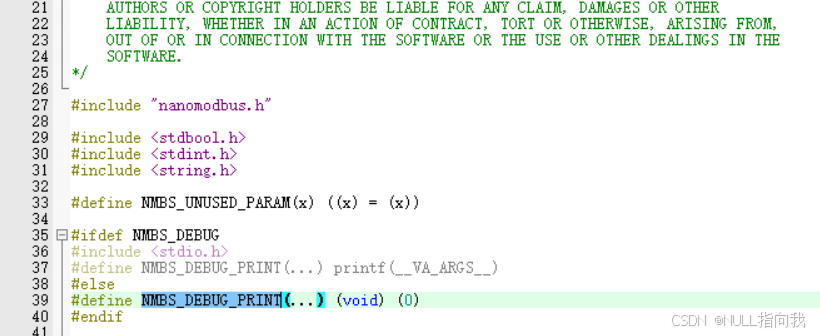

NMBS_DEBUG_PRINT函数宏：

如果你没有为其链接打印函数，那它就是个空语句，不会执行任何动作，不会卡死程序

这里我就没给他链接任何语句

中断接收冲突问题：

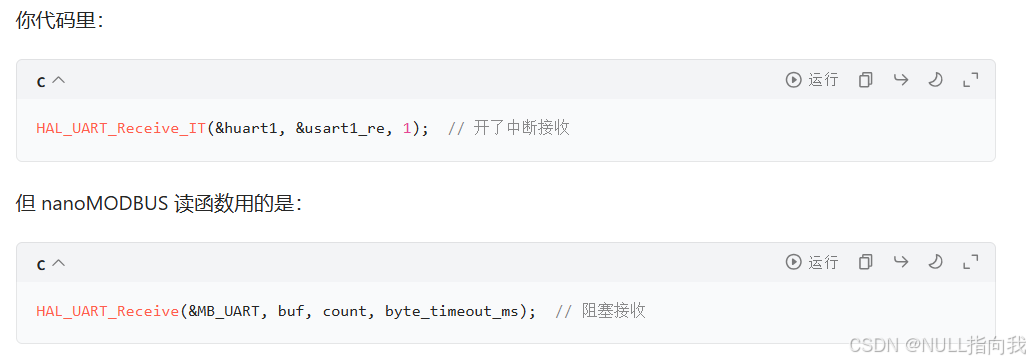

不能同时开 HAL_UART_Receive_IT 和阻塞 HAL_UART_Receive

两者不能同时用，STM32 串口开了 IT，再调用阻塞 Receive 会直接卡死在 HAL 内部。

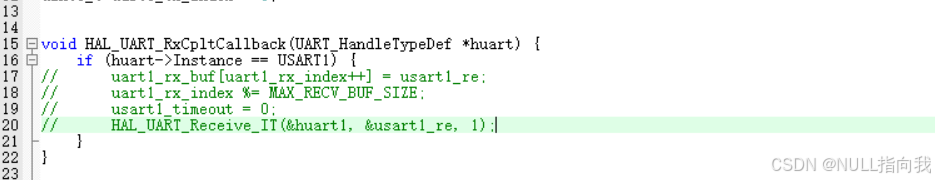

我的串口是中断方式传输数据的，本来我在搭框架时就 写好了缓存处理的逻辑：

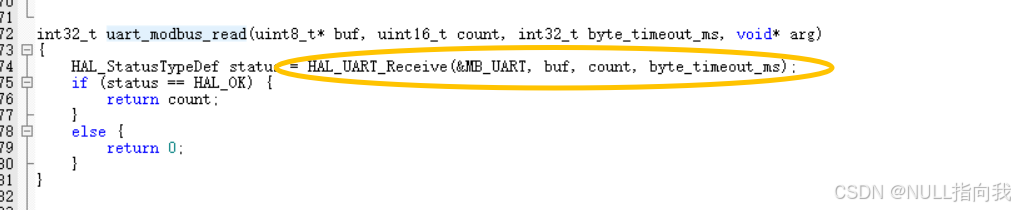

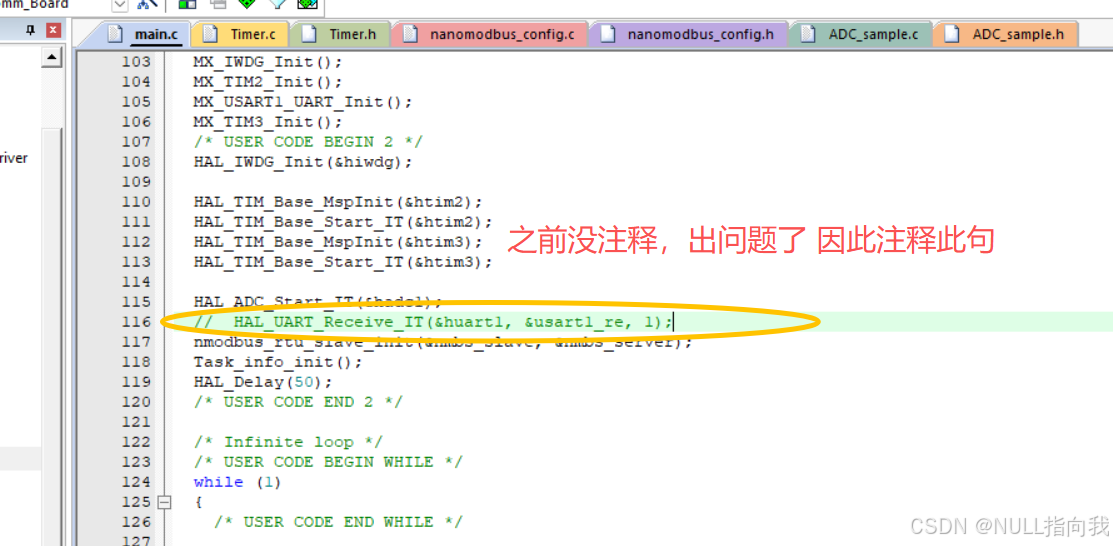

后来发现与uart_modbus_read 函数的接收冲突，就注释了前者：
