本篇是 Perfetto 系列文章的第七篇，主要介绍 Android App 中的 MainThread 和 RenderThread，也就是大家熟悉的主线程 和渲染线程。文章会从 Perfetto 的角度来看 MainThread 和 RenderThread 的工作流程，涉及卡顿、软件渲染、掉帧计算等相关知识。

随着 Google 正式推出 Perfetto 工具替代 Systrace，Perfetto 在性能分析领域已经成为主流选择。本文将结合 Perfetto 的具体 trace 信息，帮助读者理解 MainThread 和 RenderThread 的完整工作流程，让你在使用 Perfetto 分析性能问题时能够：

•准确识别关键 trace tag：知道 UI Thread、RenderThread 等关键线程的作用

•理解帧渲染的完整流程：从 Vsync 信号到屏幕显示的每个步骤

•定位性能瓶颈：通过 trace 信息快速找到卡顿和性能问题的根因

---

系列文章目录

1Android Perfetto 系列目录^[1]

2Android Perfetto 系列 1：Perfetto 工具简介^[2]

3Android Perfetto 系列 2：Perfetto Trace 抓取^[3]

4Android Perfetto 系列 3：熟悉 Perfetto View^[4]

5Android Perfetto 系列 4：使用命令行在本地打开超大 Trace^[5]

6Android Perfetto 系列 5：Android App 基于 Choreographer 的渲染流程^[6]

7Android Perfetto 系列 6：为什么是 120Hz？高刷新率的优势与挑战^[7]

8Android Perfetto 系列 7 - MainThread 和 RenderThread 解读^[8]

9Android Perfetto 系列 8：深入理解 Vsync 机制与性能分析^[9]

10Android Perfetto 系列 9 - CPU 信息解读^[10]

11Android Perfetto 系列 10 - Binder 调度与锁竞争^[11]

12视频(B站) - Android Perfetto 基础和案例分享^[12]

13视频(B站) - Android Perfetto 分享 - 出图类型分享：AOSP、WebView、Flutter + OEM 系统优化分享^[13]

如果大家还没看过 Systrace 系列，下面是传送门：

1Systrace 系列目录^[14] ： 系统介绍了 Perfetto 的前身 Systrace 的使用，并通过 Systrace 来学习和了解 Android 性能优化和 Android 系统运行的基本规则。

2个人博客^[15] ：个人博客，主要是 Android 相关的内容，也放了一些生活和工作相关的内容。

欢迎大家在 关于我^[16] 页面加入微信群或者星球，讨论你的问题、你最想看到的关于 Perfetto 的部分，以及跟各位群友讨论所有 Android 开发相关的内容.

本文使用到的 Trace 文件我上传到了 Github ：https://github.com/Gracker/SystraceForBlog/tree/master/Android_Perfetto/demo_app_aosp_scroll.perfetto-trace ，需要的可以自取。

注：本文内容基于 Android 16 的最新渲染架构

---

基于 Perfetto 的渲染流程分析

这里以滑动列表为例，我们通过 Perfetto 截取主线程和渲染线程一帧的工作流程(每一帧都会遵循这个流程，不过有的帧需要处理的事情多，有的帧需要处理的事情少)。在 Perfetto UI 中，重点观察 "UI Thread" 和 "RenderThread" 这两个线程的活动。

帧的概念和基本参数

在分析 Perfetto trace 之前，需要先了解帧（Frame）的基本概念。Android 系统按照固定的时间间隔刷新屏幕内容：

•60Hz 设备：每 16.67ms 刷新一次，每秒 60 帧

•90Hz 设备：每 11.11ms 刷新一次，每秒 90 帧

•120Hz 设备：每 8.33ms 刷新一次，每秒 120 帧

在 Perfetto 中分析渲染性能时，需要重点关注以下两个线程：

• UI Thread ：应用主线程，处理用户输入、业务逻辑、布局计算

• RenderThread：渲染线程，执行 GPU 渲染命令，与 SurfaceFlinger 交互

主线程和渲染线程的工作流程

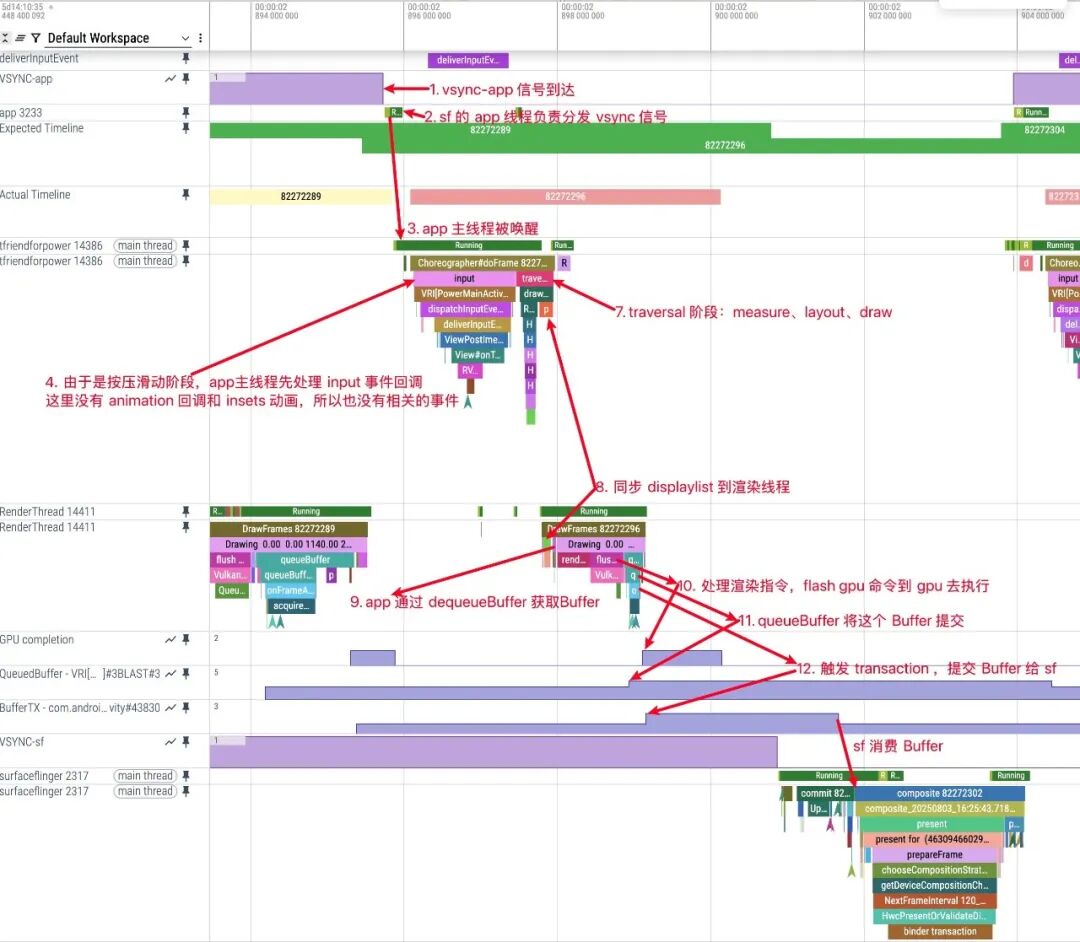

Perfetto 中一帧完整渲染流程示意：主线程（上游）处理逻辑，渲染线程（下游）执行绘制

通过上面的 Perfetto 截图，可以看到一帧完整的渲染流程。我们可以将 Perfetto 图想象成一条河流：主线程在上游处理逻辑，渲染线程在下游执行绘制。河流从左到右流动，每段代表一个步骤。

重要说明 ：并非每一帧都会执行所有步骤。Input、Animation、Insets Animation 都是按需执行。Traversal（measure、layout、draw）同样是按需触发：只有 requestLayout、invalidate、窗口属性/可见性变化等场景才会通过 scheduleTraversals() 投递 CALLBACK_TRAVERSAL。在连续滑动/动画场景下它常常"看起来像每帧都在跑"。

通过以下描述，试着在脑中"播放"这个完整流程：

1. 主线程等待 Vsync 信号

•Perfetto trace: 主线程处于 Sleep 状态（显示为空闲块）

•流程说明: 主线程等待垂直同步信号（Vsync）到来，这确保渲染与屏幕刷新率同步，避免画面撕裂

2. Vsync-app 信号传递过程

•Perfetto trace : vsync-app 相关事件，SurfaceFlinger app 线程活动

•流程说明: 当硬件产生 Vsync 信号时，首先传递给 SurfaceFlinger。SurfaceFlinger 的 app 线程被唤醒，负责管理和分发 Vsync 信号给需要渲染的应用程序。这个中间层设计允许系统级的 Vsync 调度和优化

重要说明 ：

• Vsync-app 是按需申请的 ：只有 App 主动请求时才会收到 vsync-app 信号，不申请就没有

• 多 App 共享机制 ：同时可能有多个 App 申请 vsync-app 信号

• 信号归属问题：SurfaceFlinger 中的 vsync-app 信号可能是其他 App 申请的，当前分析的 App 如果没有申请，就不会有帧输出，这是正常现象

3. SurfaceFlinger 唤醒 App 主线程

•Perfetto trace : FrameDisplayEventReceiver.onVsync

•流程说明: SurfaceFlinger 通过 FrameDisplayEventReceiver 机制将 Vsync 信号发送给已注册的 App。App 的 Choreographer 接收到信号后开始启动一帧绘制流程

4. 处理输入事件（Input）

•Perfetto trace : Input 块

•流程说明: 仅在有输入事件时才执行，主要处理触摸、滑动等用户交互

•触发条件:

•有 Input 回调：手指按压屏幕并滑动时（如列表滑动、页面拖拽）

•无 Input 回调：手指抬起后的惯性滑动阶段、静止状态

•注意: Input 回调是由前一帧的用户交互行为决定是否在当前帧执行

5. 处理动画（Animation）

•Perfetto trace : Animation 块

•流程说明: 仅在有动画需要更新时才执行，更新动画状态和当前帧的动画值

•触发条件:

•有 Animation 回调：惯性滑动阶段、属性动画运行时、列表 item 创建和内容变化、页面转场动画等

•无 Animation 回调：界面静止状态、纯 Input 交互阶段（无动画效果时）

•注意: Animation 回调同样由前一帧 post 的回调决定当前帧是否执行

6. 处理 Insets 动画

•Perfetto trace : Insets Animation 块

•流程说明: 仅在有窗口插入变化时才执行，处理窗口边界动画

•触发条件:

•有 Insets Animation 回调：键盘弹出/收起、状态栏显示/隐藏、导航栏变化等

•无 Insets Animation 回调：窗口边界稳定状态，大部分普通交互场景

7. Traversal（测量、布局、绘制准备）

•Perfetto trace : performTraversals, measure, layout, draw

•流程说明: Android UI 渲染的三大核心流程，但并不是每个 Vsync 都完整执行一遍，是否执行取决于本帧是否有布局/绘制请求。

7.1 Measure（测量阶段）

•作用: 确定每个 View 的尺寸大小

•过程: 从根 View 开始，递归测量所有子 View 的宽高

•关键概念:

•MeasureSpec：封装了父容器对子 View 的尺寸要求（EXACTLY、AT_MOST、UNSPECIFIED）

•onMeasure()：每个 View 重写此方法来实现自己的测量逻辑

•Perfetto 中的表现 : measure 事件，耗时取决于 View 层级复杂度

7.2 Layout（布局阶段）

•作用: 确定每个 View 在父容器中的位置坐标

•过程: 基于 Measure 阶段的结果，为每个 View 分配实际的显示位置

•关键概念:

•layout(left, top, right, bottom)：设置 View 的四个边界坐标

•onLayout()：ViewGroup 重写此方法来确定子 View 的位置

•Perfetto 中的表现 : layout 事件，通常比 measure 更快

7.3 Draw（绘制阶段）

•作用: 将 View 的内容绘制到画布上

•现代实现: 不直接绘制像素，而是构建 DisplayList（绘制指令列表）

•关键流程:

•draw(Canvas)：绘制 View 自身内容

•onDraw(Canvas)：子类重写实现具体绘制逻辑

•dispatchDraw(Canvas)：ViewGroup 用来绘制子 View

•Perfetto 中的表现 : draw 事件，在硬件加速下主要是构建 DisplayList

ViewRootImpl.performTraversals 核心代码

// frameworks/base/core/java/android/view/ViewRootImpl.java
void scheduleTraversals() {
    if (!mTraversalScheduled) {
        mTraversalScheduled = true;
        mTraversalBarrier = mHandler.getLooper().getQueue().postSyncBarrier();
        mChoreographer.postCallback(CALLBACK_TRAVERSAL, mTraversalRunnable, null);
    }
}

private void performTraversals() {
    // ... 大量窗口/relayout/可见性/同步相关逻辑
    boolean layoutRequested = mLayoutRequested && (!mStopped || mReportNextDraw);
    if (layoutRequested) {
        // 可能触发 measureHierarchy / performMeasure
    }

    final boolean didLayout = layoutRequested && (!mStopped || mReportNextDraw);
    if (didLayout) {
        performLayout(lp, mWidth, mHeight);
    }

    // 满足条件才会进入 draw；若取消绘制会重新 scheduleTraversals()
    performDraw(mActiveSurfaceSyncGroup);
}

注：最新 AOSP 中 performTraversals 的分支远比示例复杂，涉及 relayout、surface 变化、同步组、取消重绘、窗口可见性等；这里仅保留与 Measure/Layout/Draw 直接相关的主干逻辑。

三阶段的执行条件 ：

• Measure : 在首次绘制、窗口/Insets/配置变化或布局请求触发时执行，不是每帧固定执行

• Layout : 当本帧存在 layoutRequested 且应用处于可绘制状态时执行

• Draw : 满足绘制条件时执行；若被 cancelDraw/predraw 等分支中断，会重新调度下一次 Traversal

8. 同步 DisplayList 到渲染线程

•Perfetto trace: syncAndDrawFrame，可见 "sync" 或 "syncAndDrawFrame" 事件（通常显示为主线程向渲染线程的数据传递点）

•流程说明 : 主线程通过 syncAndDrawFrame 将本帧 RenderNode/DisplayList 状态同步到 RenderThread。这里不是"纯异步 fire-and-forget"：UI 线程会短暂等待 RenderThread 完成关键同步点（DrawFrameTask::postAndWait），随后尽早解除阻塞；并不会一直等到屏幕真正显示该帧。

9. 渲染线程获取 Buffer

•Perfetto trace : 常见可观察 DequeueBufferDuration / QueueBufferDuration 相关信息（具体 tag 因版本和厂商实现不同）

•流程说明 : 渲染线程在绘制提交阶段会通过 ANativeWindow/RenderPipeline 路径完成 buffer 申请与交换。是否等待、等待多久，直接影响这一帧是否赶上 deadline。

10. 处理渲染指令并 flush 到 GPU

•Perfetto trace : drawing 相关块

•流程说明 : RenderThread（运行在 CPU 上）通过 HardwareRenderer/CanvasContext 处理 UI 线程同步过来的 RenderNode 树，生成 GPU 命令并提交。GPU 异步执行后产出 fence，用于后续的合成同步。

11. 提交 Buffer（可能 unsignaled）

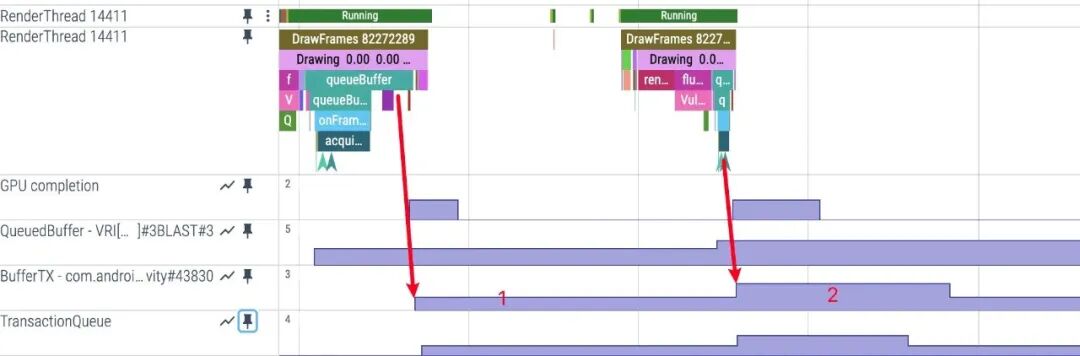

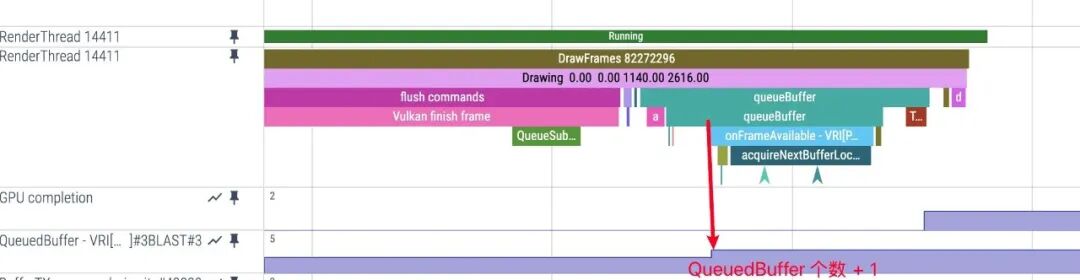

•Perfetto trace: queueBuffer（可观察 acquireFence 状态）

•流程说明: 帧提交会经过 BufferQueue/BLAST 机制进入 SurfaceFlinger，某些场景下会出现 unsignaled fence 相关行为（由系统策略决定是否允许提前 latch），目标是降低端到端延迟。

12. 触发 Transaction 到 SurfaceFlinger

•Perfetto trace: TransactionQueue 或 BLAST transaction 事件 ，一般在 queueBuffer 之后，有些 Trace 没有这个 Tag

•流程说明 : App 侧通过 BLAST/SurfaceControl transaction 将 buffer 与层属性更新关联后提交到 SurfaceFlinger。SurfaceFlinger 再按 LatchUnsignaledConfig 等策略决定 latch 时机并完成合成显示。

在 Perfetto 中识别不同的渲染模式：

•手指滑动时 ：每帧都有 Input → Traversal → RenderThread 的完整链路

•惯性滑动时 ：每帧都有 Animation → Traversal → RenderThread，没有 Input

•静止状态时 ：偶尔出现 Animation → Traversal → RenderThread，没有 Input

软件绘制 vs 硬件加速

虽然现在基本都使用硬件加速渲染，但了解两种渲染模式的区别仍然有助于理解 Perfetto trace：

方面	软件绘制	硬件加速
绘制线程	主线程	RenderThread
绘制引擎	Skia (CPU)	OpenGL/Vulkan (GPU)
Perfetto 特征	主线程有大块 draw 事件	主线程快速完成，RenderThread 处理绘制
性能影响	可能阻塞主线程	异步渲染，性能更好

上面介绍的是基本的渲染流程，更详细的 Choreographer 原理可以参考 Android Perfetto 系列 5：Android App 基于 Choreographer 的渲染流程^[17]。

---

接下来我们重点讲解主线程和渲染线程的深入内容：

1主线程的发展

2主线程的创建

3渲染线程的创建

4主线程和渲染线程的分工

---

双线程渲染架构的演进

Android 的渲染系统经历了从单线程到双线程的重要演进过程。

**双线程架构核心思想**：Android 5.0 引入 RenderThread 后，UI 渲染从单线程模型演进为 MainThread + RenderThread 的双线程协作模型。主线程专注于逻辑处理（Input、Animation、Measure/Layout/Draw 构建 DisplayList），渲染线程专注于 GPU 渲染和与 SurfaceFlinger 的交互。这种分离使得主线程在 sync 结束后可以立即处理下一帧的逻辑，而不必等待 GPU 渲染完成。

单线程时代（Android 4.4 之前）

在早期的 Android 版本中，所有的 UI 相关工作都在主线程中执行：

• 处理用户输入事件

• 执行 measure、layout、draw

• 调用 OpenGL 进行实际绘制

• 与 SurfaceFlinger 交互

这种设计的问题：

1. 响应性差 ：主线程负载过重，容易出现 ANR

2. 性能瓶颈 ：CPU 和 GPU 无法并行工作

3. 帧率不稳定：复杂界面容易导致掉帧

双线程时代（Android 5.0 Lollipop 开始）

Android 5.0 引入了 RenderThread，实现渲染工作的分离：

主线程职责 ：

• 处理用户输入和业务逻辑

• 执行 View 的 measure、layout、draw

• 构建 DisplayList（绘制指令列表）

• 与渲染线程同步数据

渲染线程职责 ：

• 接收并处理 DisplayList

• 执行 OpenGL/Vulkan 渲染命令

• 管理纹理和渲染资源

• 与 SurfaceFlinger 交互

这种架构带来的优势：

1. 并行处理 ：主线程可以在渲染线程工作时处理下一帧

2. 响应性提升 ：主线程不再被渲染阻塞

3. 性能优化：GPU 资源得到更好利用

---

主线程的创建过程

Android App 的进程是基于 Linux 的，其管理也是基于 Linux 的进程管理机制，所以其创建也是调用了 fork 函数

frameworks/base/core/jni/com_android_internal_os_Zygote.cpp

pid_t pid = fork();

Fork 出来的进程，我们这里可以把他看做主线程，但是这个线程还没有和 Android 进行连接，所以无法处理 Android App 的 Message ；由于 Android App 线程运行基于消息机制 ，那么这个 Fork 出来的主线程需要和 Android 的 Message 消息绑定，才能处理 Android App 的各种 Message

这里就引入了 ActivityThread ，确切的说，ActivityThread 应该起名叫 ProcessThread 更贴切一些。ActivityThread 连接了 Fork 出来的进程和 App 的 Message ，他们的通力配合组成了我们熟知的 Android App 主线程。所以说 ActivityThread 其实并不是一个 Thread，而是他初始化了 Message 机制所需要的 MessageQueue、Looper、Handler ，而且其 Handler 负责处理大部分 Message 消息，所以我们习惯上觉得 ActivityThread 是主线程，其实他只是主线程的一个逻辑处理单元。

ActivityThread 的创建

App 进程 fork 出来之后，主路径是：
ZygoteConnection.handleChildProc → ZygoteInit.zygoteInit → RuntimeInit.applicationInit → ActivityThread.main

com/android/internal/os/ZygoteConnection.java

private Runnable handleChildProc(ZygoteArguments parsedArgs, FileDescriptor pipeFd,
        boolean isZygote) {
    // ... 省略前置逻辑
    if (!isZygote) {
        return ZygoteInit.zygoteInit(parsedArgs.mTargetSdkVersion,
                parsedArgs.mDisabledCompatChanges,
                parsedArgs.mRemainingArgs, null /* classLoader */);
    } else {
        return ZygoteInit.childZygoteInit(parsedArgs.mRemainingArgs);
    }
}

对于普通 App 进程，上面会走 zygoteInit 分支并最终进入 ActivityThread.main；childZygoteInit 是子 zygote 的分支，不是常规 App 主路径。

android/app/ActivityThread.java

public static void main(String[] args) {
    Trace.traceBegin(Trace.TRACE_TAG_ACTIVITY_MANAGER, "ActivityThreadMain");

    // 1. 初始化 Looper、MessageQueue
    Looper.prepareMainLooper();

    // 2. 初始化 ActivityThread
    long startSeq = 0;
    if (args != null) {
        for (int i = args.length - 1; i >= 0; --i) {
            if (args[i] != null && args[i].startsWith(PROC_START_SEQ_IDENT)) {
                startSeq = Long.parseLong(
                        args[i].substring(PROC_START_SEQ_IDENT.length()));
            }
        }
    }
    ActivityThread thread = new ActivityThread();

    // 3. 主要是调用 AMS.attachApplicationLocked，同步进程信息，做一些初始化工作
    thread.attach(false, startSeq);

    // 4. 获取主线程的 Handler，这里是 H ，基本上 App 的 Message 都会在这个 Handler 里面进行处理
    if (sMainThreadHandler == null) {
        sMainThreadHandler = thread.getHandler();
    }

    Trace.traceEnd(Trace.TRACE_TAG_ACTIVITY_MANAGER);

    // 5. 初始化完成，Looper 开始工作
    Looper.loop();

    throw new RuntimeException("Main thread loop unexpectedly exited");
}

注释里面都很清楚，这里就不详细说了，main 函数处理完成之后，主线程就算是正式上线开始工作.

ActivityThread 的功能

另外我们经常说的，Android 四大组件都是运行在主线程上的，其实这里也很好理解，看一下 ActivityThread 的 Handler 的 Message 就知道了

class H extends Handler { // 摘抄了部分，基于 Android 16 最新实现
    public static final int BIND_APPLICATION        = 110; // 应用启动
    public static final int CREATE_SERVICE          = 114; // 创建Service
    public static final int BIND_SERVICE            = 121; // 绑定Service
    public static final int RECEIVER                = 113; // 广播接收
    // ... 还有其他四大组件相关的消息类型
}

可以看到，进程创建、Activity 启动、Service 的管理、Receiver 的管理、Provider 的管理这些都会在这里处理，然后进到具体的 handleXXX

---

渲染线程的创建和发展

主线程讲完了我们来讲渲染线程，渲染线程也就是 RenderThread ，最初的 Android 版本里面是没有渲染线程的，渲染工作都是在主线程完成，使用的也都是 CPU ，调用的是 libSkia 这个库，RenderThread 是在 Android Lollipop 中新加入的组件，负责承担一部分之前主线程的渲染工作，减轻主线程的负担

软件绘制

我们一般提到的硬件加速，指的就是 GPU 加速，这里可以理解为用 RenderThread 调用 GPU 来进行渲染加速 。 硬件加速在目前的 Android 中是默认开启的， 所以如果我们什么都不设置，那么我们的进程默认都会有主线程和渲染线程(有可见的内容)。我们如果在 App 的 AndroidManifest 里面，在 Application 标签里面加一个

android:hardwareAccelerated="false"

我们就可以关闭硬件加速，系统检测到你这个 App 关闭了硬件加速，就不会初始化 RenderThread ，直接 cpu 调用 libSkia 来进行渲染。其 Trace 跟踪表现如下**（资源比较老，用 Systrace 图示)**

软件绘制模式下的 Systrace 表现：主线程承担全部渲染工作，执行时间明显变长

与这篇文章开头开启硬件加速的 Perfetto 图对比，可以看到主线程由于要进行渲染工作，所以执行的时间变长了，也更容易出现卡顿，同时帧与帧之间的空闲间隔也变短了，使得其他 Message 的执行时间被压缩。在 Perfetto 中，这种差异通过线程活动的时间长度和密集程度可以清晰地观察到。

硬件加速绘制

正常情况下，硬件加速是开启的，主线程的 draw 主要是在构建/更新 DisplayList（RenderNode 树），然后通过 syncAndDrawFrame 同步给 RenderThread。UI 线程会在同步关键路径上短暂等待，随后尽快返回继续处理主线程消息；RenderThread 再继续执行后续渲染与提交。

渲染线程初始化

渲染线程初始化在真正需要 draw 内容的时候，一般我们启动一个 Activity ，在第一个 draw 执行的时候，会去检测渲染线程是否初始化，如果没有则去进行初始化

android/view/ViewRootImpl.java

// 渲染线程初始化
mAttachInfo.mThreadedRenderer.initializeIfNeeded(
        mWidth, mHeight, mAttachInfo, mSurface, surfaceInsets);

// 初始化 BlastBufferQueue - App 端缓冲区管理器
if (mBlastBufferQueue == null) {
    mBlastBufferQueue = new BLASTBufferQueue(mTag, mSurfaceControl,
        mSurfaceSize.x, mSurfaceSize.y,
        mWindowAttributes.format);
    mBlastBufferQueue.update(mSurfaceControl,
        mSurfaceSize.x, mSurfaceSize.y, mWindowAttributes.format);
}

这里创建的 BlastBufferQueue 将在后续的渲染过程中发挥关键作用：

• 为 RenderThread 提供高效的 Buffer 管理

• 支持批量 Transaction 提交，减少与 SurfaceFlinger 的交互开销

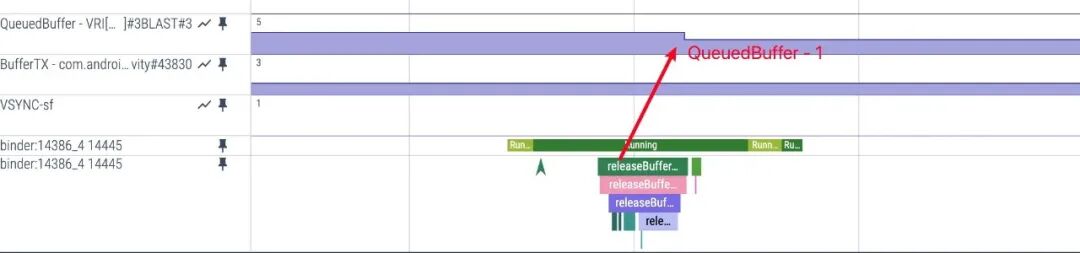

• 在 Perfetto 中可观察到 QueuedBuffer 指标的变化

后续直接调用 draw

android/view/ThreadedRenderer.java

mAttachInfo.mThreadedRenderer.draw(mView, mAttachInfo, this);

void draw(View view, AttachInfo attachInfo, DrawCallbacks callbacks) {
    final Choreographer choreographer = attachInfo.mViewRootImpl.mChoreographer;
    choreographer.mFrameInfo.markDrawStart();

    // 更新 RootDisplayList，构建 RenderNode 树
    updateRootDisplayList(view, callbacks);

    // 处理动画 RenderNode
    if (attachInfo.mPendingAnimatingRenderNodes != null) {
        final int count = attachInfo.mPendingAnimatingRenderNodes.size();
        for (int i = 0; i < count; i++) {
            registerAnimatingRenderNode(
                    attachInfo.mPendingAnimatingRenderNodes.get(i));
        }
        attachInfo.mPendingAnimatingRenderNodes.clear();
        attachInfo.mPendingAnimatingRenderNodes = null;
    }

    // 同步并绘制帧，这里会触发 RenderThread 工作
    int syncResult = syncAndDrawFrame(choreographer.mFrameInfo);

    // 处理各种结果状态
    if ((syncResult & SYNC_LOST_SURFACE_REWARD_IF_FOUND) != 0) {
        setEnabled(false);
        attachInfo.mViewRootImpl.mSurface.release();
        attachInfo.mViewRootImpl.invalidate();
    }
    if ((syncResult & SYNC_REDRAW_REQUESTED) != 0) {
        attachInfo.mViewRootImpl.invalidate();
    }
}

上面的 draw 先更新 DisplayList，之后调用 syncAndDrawFrame 进入关键同步阶段，完成 UI Thread 到 RenderThread 的数据对齐。

UI Thread 与 RenderThread 的 DisplayList 同步机制

在 syncAndDrawFrame 这个关键函数中，发生了以下重要的同步操作：

// frameworks/base/libs/hwui/renderthread/RenderProxy.cpp
int RenderProxy::syncAndDrawFrame() {
    // 1. 将 UI Thread 的 DisplayList 同步到 RenderThread
    // 这里会把主线程构建的 RenderNode 树传递给渲染线程
    return mDrawFrameTask.drawFrame();
}

**syncAndDrawFrame 的"有等待但尽量早释放 UI"设计**：`syncAndDrawFrame` 的底层并不是完全非阻塞。最新 AOSP 中 `DrawFrameTask::drawFrame()` 会执行 `postAndWait()`：先把任务投递到 RenderThread 队列，再在条件变量上等待；RenderThread 在合适的同步点会 `unblockUiThread()`。因此它是"有等待但尽量早释放 UI"的设计，而不是"UI 完全不等待"。这个微妙的平衡是理解主线程与渲染线程协作的关键。

// frameworks/base/libs/hwui/renderthread/DrawFrameTask.cpp
int DrawFrameTask::drawFrame() {
    mSyncResult = SyncResult::OK;
    mSyncQueued = systemTime(SYSTEM_TIME_MONOTONIC);
    postAndWait();   // 关键：UI 线程在这里等待
    return mSyncResult;
}

void DrawFrameTask::postAndWait() {
    AutoMutex _lock(mLock);
    mRenderThread->queue().post([this]() { run(); });
    mSignal.wait(mLock);
}

具体的同步过程包括：

1RenderNode 树的传递：主线程在 draw 过程中构建的 RenderNode 树（包含 DisplayList）会被传递给 RenderThread

2属性同步：View 的变换矩阵、透明度、裁剪区域等属性会一并同步

3资源共享：纹理、Path、Paint 等绘制资源在两个线程之间建立共享机制

4渲染状态传递：当前帧需要的渲染状态信息传递给 RenderThread

这个同步过程是 Android 硬件加速渲染的核心，它实现了 UI Thread 专注于逻辑处理，RenderThread 专注于渲染的分工模式。

渲染线程的核心实现在 libhwui 库里面，其代码位于 frameworks/base/libs/hwui

RenderThread 与 BlastBufferQueue 的交互流程

RenderThread 接收到同步的 DisplayList 后，开始真正的渲染工作，这个过程中会与 BlastBufferQueue 进行密切的交互：

// frameworks/base/libs/hwui/renderthread/CanvasContext.cpp
void CanvasContext::draw(bool solelyTextureViewUpdates) {
    // 1. 计算 dirty 区域并准备本帧
    // 2. 通过 mRenderPipeline->draw(...) 生成绘制命令
    // 3. 通过 mRenderPipeline->swapBuffers(...) 提交本帧
    // 4. 记录 dequeue/queue 时延到 FrameInfo (DequeueBufferDuration/QueueBufferDuration)
}

注：旧版本常见的 dequeueBuffer/queueBuffer/flushTransaction 直观流程仍可作为理解模型，但在最新主干里这些细节被收敛在 RenderPipeline/ANativeWindow 路径中，CanvasContext::draw() 本身已不是旧代码形态。

BlastBufferQueue 的关键特性：

1App 端管理：不同于传统的 BufferQueue 由 SurfaceFlinger 创建，BlastBufferQueue 是由 App 端创建和管理

2减少同步等待：通过生产者-消费者模型，减少了 RenderThread 在 dequeueBuffer 时的等待时间

3高效的缓冲区轮转：支持更智能的缓冲区管理策略，特别适配高刷新率显示器

4异步提交：通过 transaction 机制异步地将完成的帧提交给 SurfaceFlinger

5支持 unsignaled buffer：配合 SurfaceFlinger 的 unsignaled latch 策略，允许在特定条件下减少端到端延迟

关于 Latching Unsignaled Buffers 的深入探讨

现代 Android 系统对 presentFence 的处理有精细的控制，并非总是等待。这个机制被称为 "Latching Unsignaled Buffers"（捕获未就绪的缓冲区）。

•传统模式 : SurfaceFlinger 必须等待 App 的 presentFence 被 GPU signal 后，才能 "latch" (捕获) 这个 Buffer 进行合成。这保证了安全性，但增加了延迟。

•Latch Unsignaled 模式 : 在此模式下，SurfaceFlinger 可以立即 latch 一个 GPU 尚未完成渲染的 Buffer（即 fence 未 signaled），并提前开始部分合成工作。当它需要真正使用这个 Buffer 的内容时，它才会在内部等待 presentFence。这通过流水线化进一步隐藏了 GPU 渲染的延迟，对降低游戏、视频等全屏应用的输入延迟至关重要。

控制开关与策略 (Android 13+):

这个行为可以通过系统属性 debug.sf.auto_latch_unsignaled 进行全局调试，但更重要的是，它由一个名为 LatchUnsignaledConfig 的分层策略控制。一个典型的策略是 AutoSingleLayer：

• 当屏幕上只有单个图层 更新时（如全屏游戏或视频），系统会自动启用 Latch Unsignaled 模式，因为此时没有复杂的图层依赖，风险最低，收益最大。

• 当有多个图层更新时，系统会回退到更安全的传统等待模式，以避免潜在的视觉错误。

因此，SurfaceFlinger 并非总是盲目等待 presentFence，而是根据精密的策略来决定是否"抢跑"，以在稳定性和极致性能之间取得平衡。

主线程和渲染线程的分工

主线程负责处理进程 Message、处理 Input 事件、处理 Animation 逻辑、处理 Measure、Layout、Draw ，更新 DisplayList ，但是不涉及与 SurfaceFlinger 直接打交道；渲染线程负责渲染相关的工作，包括与 BlastBufferQueue 的交互、GPU 渲染命令的执行，以及与 SurfaceFlinger 的最终交互。

当启动硬件加速后，在 Measure、Layout、Draw 的 Draw 这个环节，Android 使用 DisplayList 进行绘制而非直接使用 CPU 绘制每一帧。DisplayList 是一系列绘制操作的记录，抽象为 RenderNode 类，这样间接的进行绘制操作的优点如下

1DisplayList 可以按需多次绘制而无须同业务逻辑交互

2特定的绘制操作（如 translation、scale 等）可以作用于整个 DisplayList 而无须重新分发绘制操作

3当知晓了所有绘制操作后，可以针对其进行优化：例如，所有的文本可以一起进行绘制一次

4可以将对 DisplayList 的处理转移至另一个线程（也就是 RenderThread）

5主线程在 sync 结束后可以处理其他的 Message，而不用等待 RenderThread 结束

6通过 BlastBufferQueue 实现更高效的缓冲区管理，减少渲染延迟和主线程阻塞

BlastBufferQueue 的工作原理

BlastBufferQueue 是现代 Android 渲染架构中的关键组件，它改变了传统的缓冲区管理方式：

传统 BufferQueue vs BlastBufferQueue：

1创建主体不同：

2传统 BufferQueue：由 SurfaceFlinger 创建和管理

3BlastBufferQueue：由 App 端（ViewRootImpl）创建和管理

4缓冲区获取机制：

5传统方式：RenderThread 需要通过 Binder 调用向 SurfaceFlinger 请求 Buffer，可能会因为没有可用 Buffer 而阻塞

6BlastBufferQueue：App 端预先管理缓冲区池，RenderThread 可以更高效地获取 Buffer

7提交机制：

8传统方式：通过 queueBuffer 直接提交给 SurfaceFlinger

9BlastBufferQueue：通过 transaction 机制批量提交，减少 Binder 调用开销

在 Perfetto 中观察 BlastBufferQueue：

在 Perfetto 跟踪中，BlastBufferQueue 的状态通过以下关键指标显示：

App 端的 QueuedBuffer 指标

•Perfetto 显示 ：QueuedBuffer 数值轨道

•AOSP 定义（BLASTBufferQueue） ：QueuedBuffer = mNumFrameAvailable + mNumAcquired - mPendingRelease.size()

•解释方式：它是一个"综合状态量"，反映可用帧、已获取帧、待 release 的平衡关系，不建议用固定常量偏移去做一刀切换算

•实战建议：重点看趋势和持续时间，而不是单个瞬时值

App 端 QueuedBuffer 指标在 Perfetto 中的轨道显示

QueuedBuffer 数值变化时机

QueuedBuffer +1 的时机：

•常见触发：生产侧有新 buffer 到达 BLAST，并进入可处理状态

•Perfetto 表现 ：QueuedBuffer 轨道上升

•含义：App 端到 SF 端之间的"待处理帧压力"增加

QueuedBuffer +1：新 buffer 到达 BLAST 后轨道上升

QueuedBuffer -1 的时机：

•触发条件 ：收到 SurfaceFlinger 的 releaseBufferCallback

•Perfetto 表现 ：可观察到 releaseBuffer 相关事件

•含义：某个 buffer 完成消费或被处理后释放，队列压力下降

QueuedBuffer -1：收到 releaseBufferCallback 后轨道下降

SurfaceFlinger 端的 BufferTX 指标

•Perfetto 显示 ：SurfaceFlinger 进程中的 BufferTX 数值轨道

•AOSP 定义（Layer） ：该值对应每层 mPendingBuffers 的跟踪；buffer 到达 server 侧会增加，buffer 被 latch 或 drop 会减少

•触发条件：与 transaction 和 buffer 生命周期共同相关，不建议简单等价为"收到 transaction 就 +1"

•注意：它不是通用"固定最大 3"的指标，受图层类型、生产消费节奏和系统策略影响

SurfaceFlinger 端 BufferTX 指标：反映 pending buffer 的变化趋势

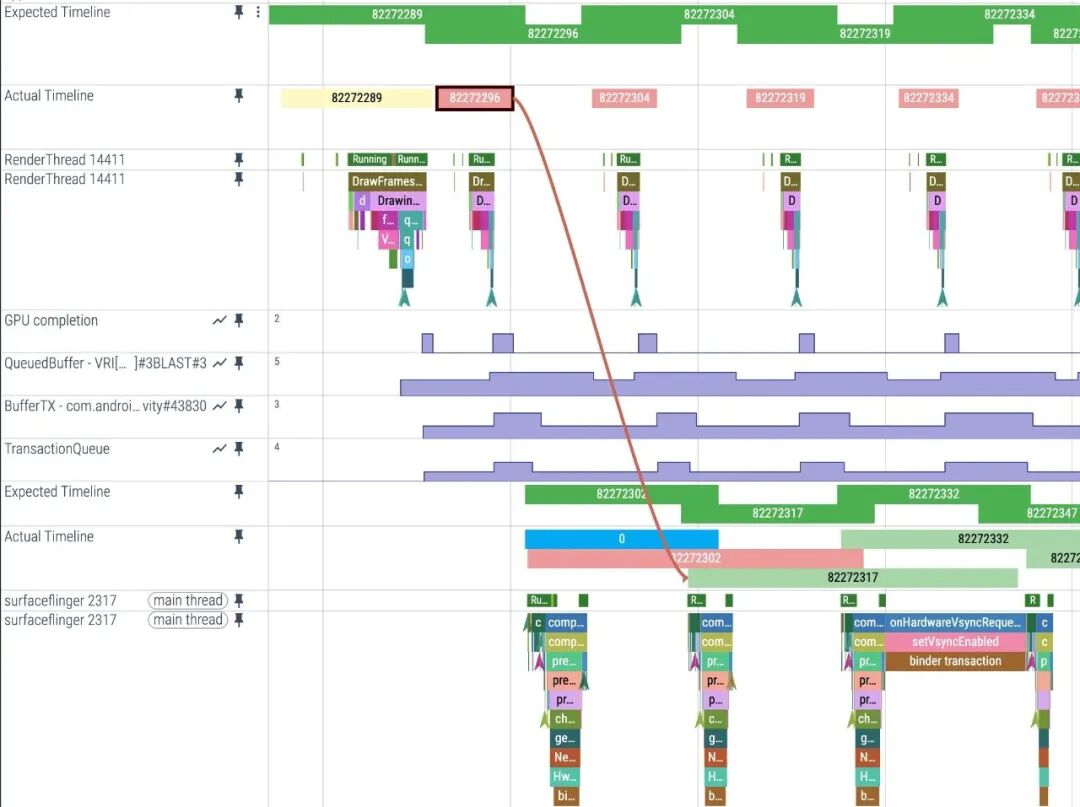

App 端和 SF 端的协作流程

1App 端 ：RenderThread 提交新帧后，QueuedBuffer 常见上升

2跨进程：BLAST/SurfaceControl transaction 关联 frameNumber 并进入 SF 侧处理

3SF 端 ：BufferTX 随 pending buffer 变化（到达增、latch/drop 减）

4回流 ：releaseBufferCallback 到 App 端后，QueuedBuffer 下降

关键性能观察点

在分析性能时，重点关注：

• App 端 QueuedBuffer 趋势 ：连续上升且长时间不回落，通常表示生产/消费节奏失衡；结合主线程 performTraversals 与 RenderThread DrawFrames 判断瓶颈在 App 还是 SF/GPU 侧

• SurfaceFlinger 端 BufferTX 趋势：长期偏高常见于消费侧压力大；长期偏低且 App 又频繁 miss deadline，往往是生产侧供给不足

---

性能

如果主线程需要处理所有任务，则执行耗时较长的操作（例如，网络访问或数据库查询）将会阻塞整个界面线程。一旦被阻塞，线程将无法分派任何事件，包括绘图事件。主线程执行超时通常会带来两个问题

1卡顿：如果主线程 + 渲染线程每一帧的执行都超过 8.33ms(120fps 的情况下)，那么就可能会出现掉帧（说可能是因为有的情况下其实不会掉帧，因为有 app duration 、buffer 堆积等情况）。

2卡死 ：如果界面线程被阻塞超过几秒钟时间（根据组件不同 , 这里的阈值也不同），用户会看到 "应用无响应^[18]" (ANR) 对话框(部分厂商屏蔽了这个弹框,会直接 Crash 到桌面)

对于用户来说，这两个情况都是用户不愿意看到的，所以对于 App 开发者来说，两个问题是发版本之前必须要解决的，ANR 这个由于有详细的调用栈，所以相对来说比较好定位；但是间歇性卡顿这个，可能就需要使用工具来进行分析了：Perfetto + Trace View （Android Studio 已经集成），所以理解主线程和渲染线程的关系和他们的工作原理是非常重要的，这也是本系列的一个初衷。

Perfetto 独有的 FrameTimeline 功能

Perfetto 相比 Systrace 的一个重要优势是提供了 FrameTimeline 功能，可以一眼就可以看到卡顿的地方。

注意: FrameTimeline 需要 Android 12(S) 或更高版本支持

FrameTimeline 的核心概念

根据 Perfetto 官方文档^[19]，当帧在屏幕上的实际呈现时间与调度器预期的呈现时间不匹配时，就会产生卡顿。FrameTimeline 为每个有帧在屏幕上显示的应用添加了两个新的轨道：

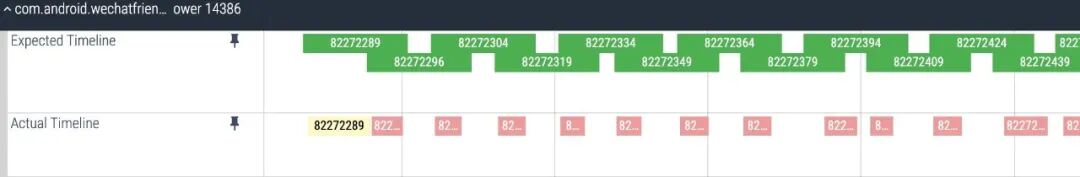

FrameTimeline 的 Expected Timeline 和 Actual Timeline 双轨道示意

1. Expected Timeline（预期时间线）

•作用: 显示系统分配给应用的渲染时间窗口

•开始时间: Choreographer 回调被调度运行的时间

•含义: 为了避免系统卡顿，应用需要在这个时间范围内完成工作

2. Actual Timeline（实际时间线）

•作用: 显示应用完成帧的实际时间（包括 GPU 工作）

•开始时间 : Choreographer#doFrame 或 AChoreographer_vsyncCallback 开始运行的时间

•结束时间 : max(GPU 时间, Post 时间)，其中 Post 时间是帧被提交到 SurfaceFlinger 的时间

当你点击 Actual Timeline 上的一个 追踪的时候，会显示这一帧具体的被消费的时间（可以看延时）。

点击 Actual Timeline 上的帧可以查看详细的耗时和延迟信息

颜色编码系统

**FrameTimeline 颜色编码速查**：在日常性能分析中，颜色是最直观的卡顿识别手段。绿色 = 正常；红色 = App 导致的卡顿（重点排查主线程和渲染线程耗时）；黄色 = SurfaceFlinger 导致的卡顿（App 无责任）；蓝色 = SurfaceFlinger 主动丢弃了该帧（选择了更新的帧）。看到红色帧时，优先检查对应的 Actual Timeline 是否超出 Expected Timeline 的右边界。

FrameTimeline 使用直观的颜色来标识不同的帧状态：

颜色	含义	说明
绿色	正常帧	没有观察到卡顿，理想状态
浅绿色	高延迟状态	帧率稳定但帧呈现延迟，导致输入延迟增加
红色	卡顿帧	当前进程导致的卡顿
黄色	应用无责任卡顿	帧出现卡顿但应用不是原因，SurfaceFlinger 导致的卡顿
蓝色	丢帧	SurfaceFlinger 丢弃了该帧，选择了更新的帧

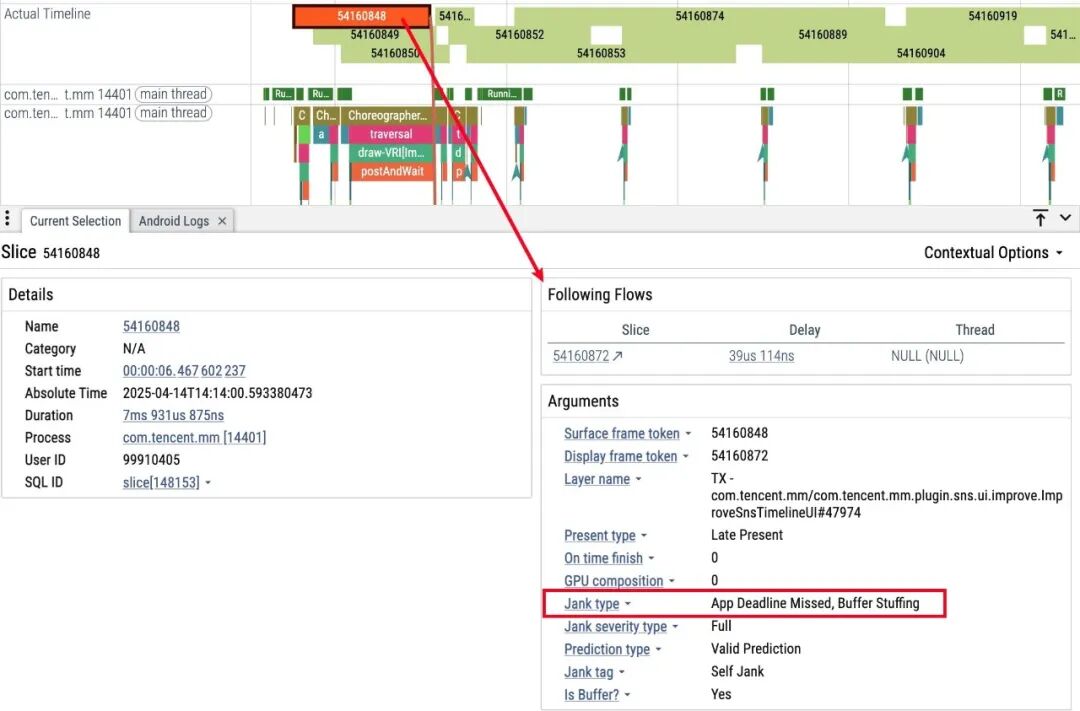

点击不同颜色的 ActualTimeline 可以在信息栏看到下面的描述，告诉你卡顿的原因：

点击不同颜色的帧，信息栏会展示具体的卡顿归因描述

卡顿类型分析

FrameTimeline 可以识别多种卡顿类型：

应用端卡顿：

•AppDeadlineMissed: 应用运行时间超过预期

•BufferStuffing: 应用在前一帧呈现前就发送新帧，导致 Buffer 队列堆积

SurfaceFlinger 卡顿：

•SurfaceFlingerCpuDeadlineMissed: SurfaceFlinger 主线程超时

•SurfaceFlingerGpuDeadlineMissed: GPU 合成时间超时

•DisplayHAL: HAL 层呈现延迟

•PredictionError: 调度器预测偏差

配置 FrameTimeline

在 Perfetto 配置中启用 FrameTimeline：

data_sources {
    config {
        name: "android.surfaceflinger.frametimeline"
    }
}

Perfetto 中 Vsync 信号

在 Perfetto 中，Vsync 信号使用 Counter 类型来显示，这与很多人的直觉认知不同：

•0 → 1 的变化：表示一个 Vsync 信号

•1 → 0 的变化：同样表示一个 Vsync 信号

•错误理解：很多人误以为只有变成 1 才是 Vsync 信号

正确的 Vsync 信号识别

下图中 1 、2、3、4 的时间点都是 Vsync 信号到达

Vsync Counter 的正确解读：每次数值变化（无论 0->1 还是 1->0）都代表一个 Vsync 信号

关键要点 ：

1. 每次数值变化都是一个 Vsync ：无论是 0→1 还是 1→0

2. 信号频率 ：120Hz 设备上约每 8.33ms 会有一次变化（实际可能因系统调度略有差异，这里指的是连续出帧场景）

3. 多 App 场景：Counter 可能因为其他 App 的申请而保持活跃状态

分析技巧

判断 App 是否接收到 Vsync ：

• 正确方法 ：查看 App 进程中是否有对应的 FrameDisplayEventReceiver.onVsync 事件

• 错误方法 ：仅凭 SurfaceFlinger 中的 vsync-app counter 变化来判断

---

参考

1https://juejin.im/post/5a9e01c3f265da239d48ce32^[20]

2http://www.cocoachina.com/articles/35302^[21]

3https://juejin.im/post/5b7767fef265da43803bdc65^[22]

4http://gityuan.com/2019/06/15/flutter_ui_draw/^[23]

5https://developer.android.google.cn/guide/components/processes-and-threads^[24]

---

附件

本文涉及到的 Perfetto 跟踪文件也上传了，各位下载后可以在 Perfetto UI (https://ui.perfetto.dev/) 中打开分析

点此链接下载文章所涉及到的 Perfetto 跟踪文件^[25]

---

关于我 && 博客

下面是个人的介绍和相关的链接，期望与同行的各位多多交流，三人行，则必有我师! 1. [博主个人介绍](https://www.androidperformance.com/about/) ：里面有个人的微信和微信群链接。 2. [本博客内容导航](https://www.androidperformance.com/2019/12/01/BlogMap/) ：个人博客内容的一个导航。 3. [个人整理和搜集的优秀博客文章 - Android 性能优化必知必会](https://androidperformance.com/2018/05/07/Android-performance-optimization-skills-and-tools/) ：欢迎大家自荐和推荐 （微信私聊即可） 4. [Android性能优化知识星球](https://www.androidperformance.com/2023/12/30/the-performance/) ： 欢迎加入，多谢支持～ **一个人可以走的更快 , 一群人可以走的更远**

参考链接

1\] Android Perfetto 系列目录: https://www.androidperformance.com/2024/03/27/Android-Perfetto-101/#/Perfetto-%E7%B3%BB%E5%88%97%E7%9B%AE%E5%BD%95 \[2\] Android Perfetto 系列 1：Perfetto 工具简介: https://www.androidperformance.com/2024/05/21/Android-Perfetto-01-What-is-perfetto/ \[3\] Android Perfetto 系列 2：Perfetto Trace 抓取: https://www.androidperformance.com/2024/05/21/Android-Perfetto-02-how-to-get-perfetto/ \[4\] Android Perfetto 系列 3：熟悉 Perfetto View: https://www.androidperformance.com/2024/05/21/Android-Perfetto-03-how-to-analysis-perfetto/ \[5\] Android Perfetto 系列 4：使用命令行在本地打开超大 Trace: https://www.androidperformance.com/2025/02/08/Android-Perfetto-04-Open-Big-Trace-With-Command-Line/ \[6\] Android Perfetto 系列 5：Android App 基于 Choreographer 的渲染流程: https://www.androidperformance.com/2025/03/26/Android-Perfetto-05-Chorergrapher/ \[7\] Android Perfetto 系列 6：为什么是 120Hz？高刷新率的优势与挑战: https://www.androidperformance.com/2025/04/26/Android-Perfetto-06-Why-120Hz/ \[8\] Android Perfetto 系列 7 - MainThread 和 RenderThread 解读: https://androidperformance.com/2025/08/02/Android-Perfetto-07-MainThread-And-RenderThread/ \[9\] Android Perfetto 系列 8：深入理解 Vsync 机制与性能分析: https://androidperformance.com/2025/08/05/Android-Perfetto-08-Vsync/ \[10\] Android Perfetto 系列 9 - CPU 信息解读: https://www.androidperformance.com/2025/11/12/Android-Perfetto-09-CPU/ \[11\] Android Perfetto 系列 10 - Binder 调度与锁竞争: https://www.androidperformance.com/2025/11/16/Android-Perfetto-10-Binder/ \[12\] 视频(B站) - Android Perfetto 基础和案例分享: https://www.bilibili.com/video/BV1oi82efE4D/?vd_source=0c6d2191e785de0a36dc21a9da7e664e \[13\] 视频(B站) - Android Perfetto 分享 - 出图类型分享：AOSP、WebView、Flutter + OEM 系统优化分享: https://www.bilibili.com/video/BV17A6bBLECu/ \[14\] Systrace 系列目录: https://www.androidperformance.com/2019/05/26/Android_Systrace_0/#/%E7%B3%BB%E5%88%97%E6%96%87%E7%AB%A0%E7%9B%AE%E5%BD%95 \[15\] 个人博客: https://www.androidperformance.com/ \[16\] 关于我: https://www.androidperformance.com/about/ \[17\] Android Perfetto 系列 5：Android App 基于 Choreographer 的渲染流程: https://androidperformance.com/2025/03/26/Android-Perfetto-05-Chorergrapher/ \[18\] 应用无响应: http://developer.android.google.cn/guide/practices/responsiveness.html \[19\] Perfetto 官方文档: https://perfetto.dev/docs/data-sources/frametimeline \[20\] https://juejin.im/post/5a9e01c3f265da239d48ce32: https://juejin.im/post/5a9e01c3f265da239d48ce32 \[21\] http://www.cocoachina.com/articles/35302: http://www.cocoachina.com/articles/35302 \[22\] https://juejin.im/post/5b7767fef265da43803bdc65: https://juejin.im/post/5b7767fef265da43803bdc65 \[23\] http://gityuan.com/2019/06/15/flutter_ui_draw/: http://gityuan.com/2019/06/15/flutter_ui_draw/ \[24\] https://developer.android.google.cn/guide/components/processes-and-threads: https://developer.android.google.cn/guide/components/processes-and-threads \[25\] 点此链接下载文章所涉及到的 Perfetto 跟踪文件: https://github.com/Gracker/SystraceForBlog/tree/master/Android_Perfetto/demo_app_aosp_scroll.perfetto-trace
