一、项目概况与核心痛点
该项目为某中小型水电厂监控系统智能化升级项目，电厂装机容量20MW，主要负责区域居民及工业用电供应，监控区域涵盖发电机组、水轮机、高低压配电设备、冷却水系统等核心设施，部署15台各类监测传感器、8台执行器，核心控制设备采用西门子300系列PLC，主要负责采集机组转速、水压、电压、电流等运行参数，执行机组启停、负荷调节、故障停机等控制指令，保障水电厂24小时安全稳定运行，契合水电厂监控保护系统"安全、高效、经济"的运行要求。项目核心需求是实现PLC与4个西门子触摸屏、2台上位机的双向稳定通讯：4个触摸屏分别部署在发电机组、配电房、冷却水站、中控室门口，用于现场运维人员分区下发控制指令、查看对应区域设备运行状态及故障信息；2台上位机分别部署在运维中控室与调度中心，用于后台管理人员实时监控全电厂设备运行情况、统计发电数据、远程排查设备故障，实现水电厂监控的可视化、集约化多终端协同管理，解决传统人工巡检效率低、故障响应滞后的问题。
项目实施前，核心痛点集中在两点：一是协议不兼容导致通讯失效，西门子300系列PLC采用专属MPI协议（物理层为RS-485，默认传输速率187.5kbit/s），而多个触摸屏采用Modbus协议、多台上位机采用TCP/IP协议，三种设备协议不互通，形成"通讯孤岛"，就像不同设备说着不同"方言"，无法实现数据交互与指令传输；二是多终端协同通讯无法实现，此前尝试直接连接设备，不仅触摸屏指令无法下发、上位机无法采集数据，且多个终端同时连接时会出现信号矛盾、数据错乱，只能依靠人工每30分钟巡检一次，手动记录设备运行参数，不仅增加运维工作量，还易出现参数错记、故障漏报，一旦发生设备异常无法及时响应，可能导致机组停机，影响电力供应，同时水电厂监控区域分散、环境潮湿，有线布线复杂、易受水汽侵蚀及电磁干扰，线路故障频发，进一步加剧通讯难题。
二、设备选型与实施过程

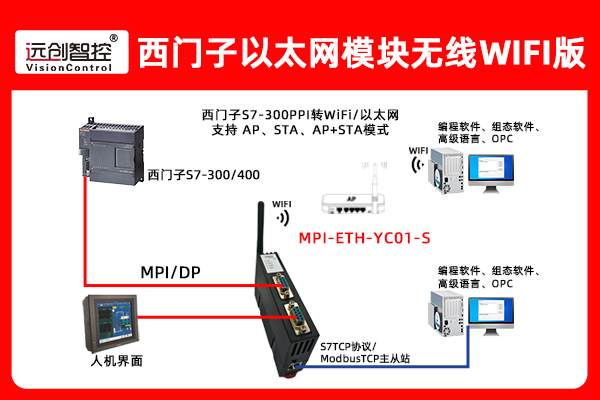

针对多终端通讯、协议不兼容及水电厂潮湿、多干扰的场景特点，经过多方调研与对比，最终选型远创智控MPI -ETH-YC01-S无线 以太网模块 ，该模块专为西门子300系列PLC设计，具备强大的协议转换与多终端适配能力，集成串口转以太网 、以太网转换器、以太网桥接器核心功能，无需更换原有PLC及终端设备，大幅降低升级成本，是水电厂监控多终端通讯的最优选型。
选型核心依据：一是兼容性强，完美支持MPI协议，同时兼容Modbus、TCP/IP协议，无需修改原有设备协议，可同时适配4个触摸屏、2台上位机，支持32个终端同时连接，满足水电厂多区域、多岗位协同监控需求；二是无线通讯优势，空旷传输距离达150米，适配水电厂监控区域分散布局，无需大量布线，抗电磁干扰、抗潮湿能力强，适配水电厂潮湿、多电磁干扰的复杂环境；三是功能全面，作为以太网转换器可实现MPI、Modbus、TCP/IP协议无缝转换，解决设备"方言"不通的问题，作为以太网桥接器搭建设备间的通讯桥梁，串口转以太网功能打破串口与以太网设备的通讯壁垒，实现多终端数据双向同步；四是部署便捷，体积小巧，可直接安装在PLC控制柜内，做好防潮密封处理，通过WEB服务器即可完成参数配置，不占用PLC编程口，支持多终端并行通讯，2个工作日即可完成部署，不影响水电厂正常发电作业。
实施过程分三步：第一步，设备安装，将模块固定在PLC控制柜内，通过专用线缆连接PLC的MPI接口，做好防潮、防干扰处理，适配水电厂潮湿环境；第二步，参数配置，通过WEB服务器设置PLC协议类型、多终端通讯地址及无线传输参数，调试协议转换功能，确保多个触摸屏、上位机数据传输互不干扰；第三步，联机测试，同时连接4个触摸屏、2台上位机，测试通讯稳定性，验证控制指令下发与设备参数采集的实时性，排查信号矛盾、数据错乱等问题后完成整体部署，适配水电厂24小时连续运行需求。
三、网关功能介绍
-
串口转以太网 功能：将西门子300系列PLC的串口MPI协议数据（机组运行参数、传感器数据、故障信息）转换为以太网数据，实现PLC与多个触摸屏、上位机的双向数据传输，打破串口设备与以太网设备的通讯壁垒，让传统串口PLC无需硬件升级即可实现多终端以太网通讯，降低水电厂升级成本。
-
以太网转换与桥接功能：作为专业的以太网转换器，可实现MPI、Modbus、TCP/IP三种协议的无缝转换，将PLC采集的机组转速、水压等数据转换为多个触摸屏、上位机可识别的格式，解决协议不兼容的核心痛点；同时作为以太网桥接器，搭建起PLC与多终端之间的稳定通讯桥梁，支持32个终端同时连接，确保4个触摸屏、2台上位机并行通讯、互不干扰，适配水电厂多区域分区管控与多岗位协同需求。
-
无线通讯功能：支持稳定无线传输，适配水电厂监控区域分散布局，无需布线，避免线路受水汽侵蚀、电磁干扰导致的故障，抗潮湿、抗电磁干扰能力强，确保多终端实时获取设备运行数据、下发控制指令，保障水电厂24小时连续稳定运行。
-
辅助功能：支持设备状态实时监测，可通过配置工具查看模块及多终端通讯状态，便于运维人员快速排查通讯故障，减少故障排查时间；支持固件在线升级，一次购买可永久升级，适配后续水电厂监控终端扩展需求；支持Modbus TCP主从站功能，提升多终端兼容性，进一步降低运维成本。

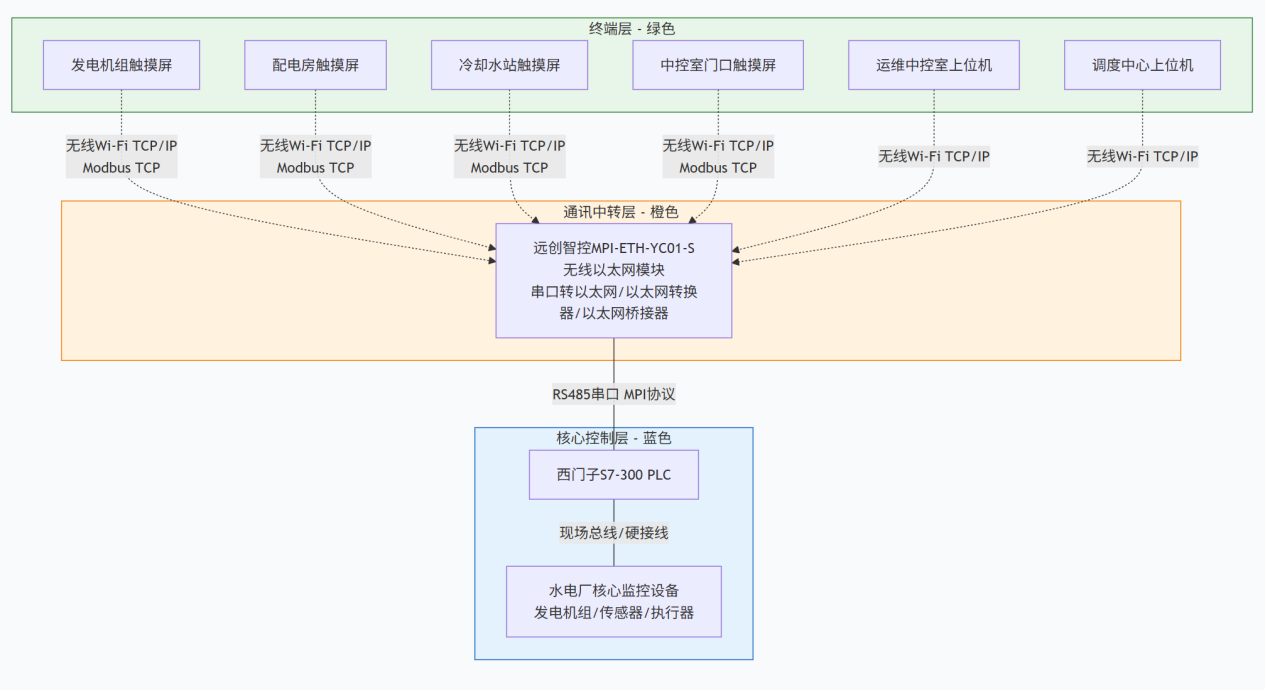

四、系统结构拓扑图

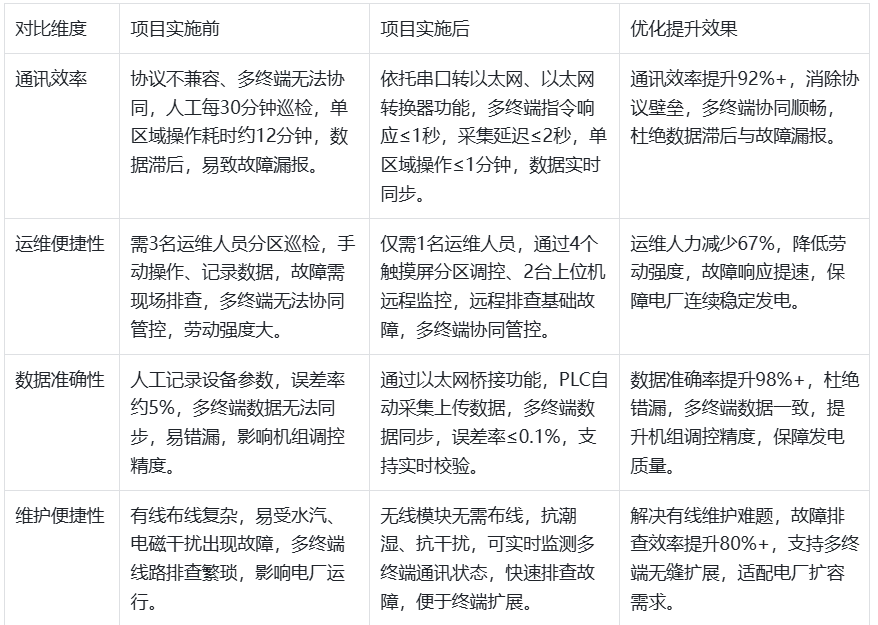

五、应用效果前后对比
六、网关未来发展趋势
结合水电厂监控多终端通讯需求与智慧电厂发展趋势，以太网网关（含串口转以太网 、以太网转换器、以太网桥接器 类产品）未来将朝着四大方向发展：一是多协议兼容化，进一步提升多协议兼容能力，支持Modbus、OPC UA等更多工业协议，实现多品牌、多类型监控设备及终端"即插即用"，强化多终端协同兼容性，解决各类设备"方言"不通的问题；二是无线化与高速化，采用5G、Wi-Fi 6等先进无线技术，提升传输速度与距离，降低延迟，增强户外抗潮湿、抗干扰能力，彻底替代传统有线连接，适配大型水电厂更多终端部署与远距离监控需求；三是智能化与集成化，集成边缘计算、故障预警功能，可对水电厂设备运行数据进行本地分析，及时预警机组异常与通讯故障，支持多终端远程运维，整合串口转以太网 、数据采集等核心功能，实现一体化设计，部署更便捷，契合智慧电厂"无人化、自动化"发展方向；四是国产化替代加速，国产网关性能已接近甚至超越进口产品，未来将实现核心芯片、软件自主可控，结合水电厂监控场景提供定制化服务，推动智慧电厂领域国产化升级，助力水电厂实现全流程智能化监控。
七、总结
本次水电厂监控系统智能化升级项目，通过选用远创智控MPI-ETH-YC01-S无线以太网模块，成功解决了西门子300系列PLC与多个触摸屏、上位机的通讯难题，充分发挥模块串口转以太网、以太网转换器、以太网桥接器的核心功能，实现了水电厂多终端协同管控。项目实施后，通讯效率、数据准确性大幅提升，运维工作量显著降低，有效杜绝了故障漏报、数据错记等问题，提升了水电厂运行的稳定性与可靠性，保障了区域电力供应，是水电厂监控多终端通讯升级的经典案例。
随着智慧电厂建设的持续推进，水电厂监控的多终端、智能化需求将持续提升，串口转以太网、以太网转换器、以太网桥接器类产品的应用将更加广泛。远创智控MPI-ETH-YC01-S模块凭借多终端适配、兼容性强、部署便捷、环境适应性好的优势，将为同类PLC多终端通讯项目提供可推广的解决方案，助力水电厂行业实现数字化、智能化升级，推动清洁低碳能源产业高质量发展。
《具体内容配置过程及其他相关咨询请与武工留言交流》
