一、MySQL 体系结构

要理解存储引擎，首先要知道它在 MySQL 整体架构中的位置。

MySQL 从上到下分为四层：

1、连接层负责管理客户端连接和认证；

2、服务层是核心，负责 SQL 解析、优化和执行；

3、存储引擎层负责数据的实际存取；

4、最底层是操作系统文件系统。

存储引擎是可插拔的，这是 MySQL 架构最大的特点。同一个数据库里，不同的表可以用不同的存储引擎，上层的 SQL 接口完全不需要关心底下用的是哪种引擎。

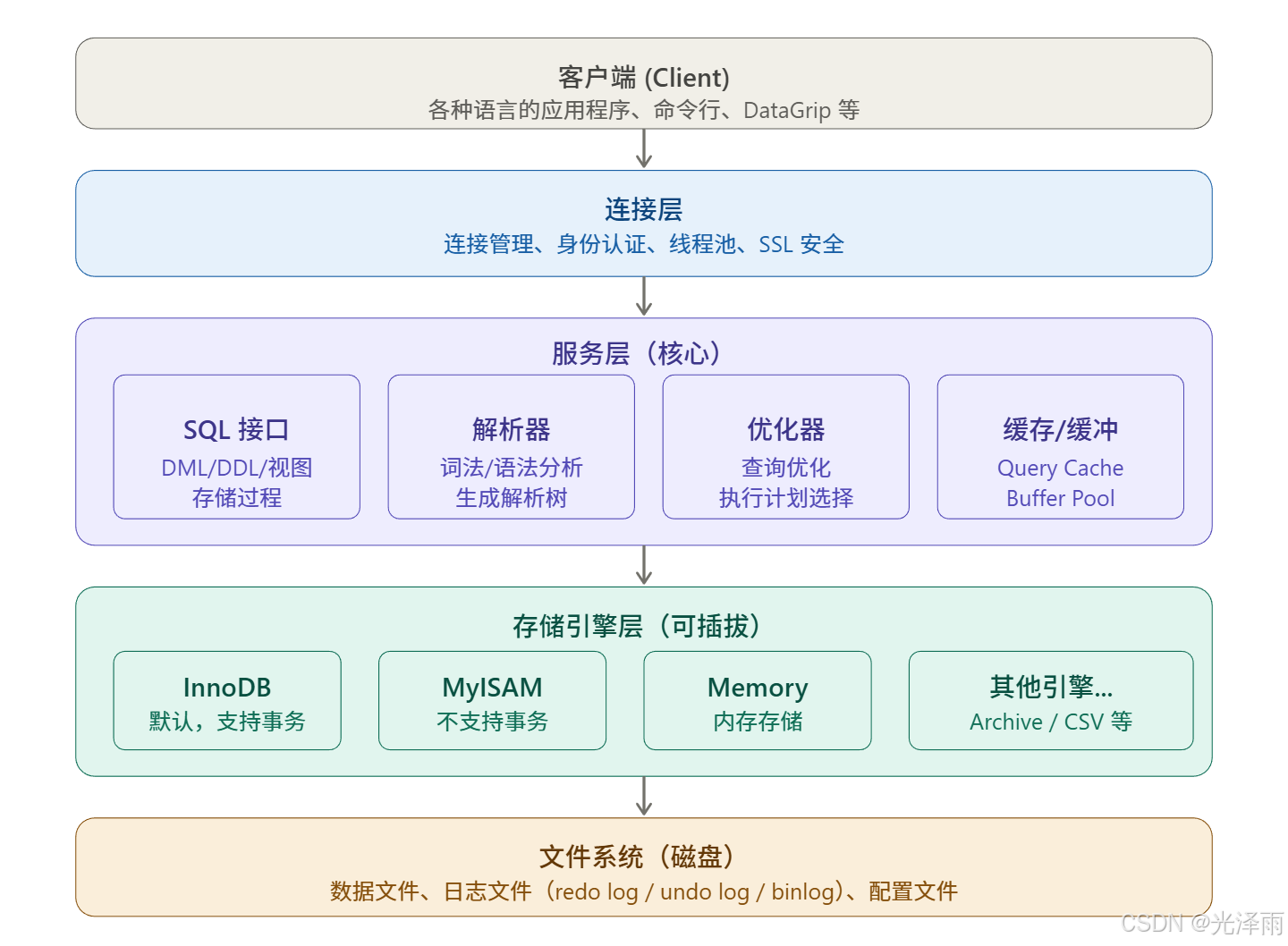

MySQL 四层核心架构

MySQL 是典型的分层解耦架构，每一层职责清晰，从外到内依次是：

表格

层级	核心定位	你必须掌握的核心能力
1. 连接层	客户端入口	连接管理、身份认证、线程复用
2. 服务层	MySQL 的「大脑」	SQL 解析、优化、执行、缓存
3. 引擎层	MySQL 的「心脏」	数据读写、事务、锁、索引（InnoDB 核心）
4. 存储层	数据的「仓库」	物理存储、日志管理、数据落盘

🔹 第一层：连接层（最外层，入口层）

核心作用 ：负责客户端与 MySQL Server 的连接管理、身份认证，是所有请求的入口。

你必须掌握的核心：

客户端连接器
- 支持多种接入方式：Native C API、JDBC（Java）、ODBC、PHP/Python 等，对应你工业场景中 C#/Python 脚本连接 MySQL 的底层原理。
- 作用：把不同语言的请求，统一转换成 MySQL 能识别的协议。
连接池（Connection Pool）
- 核心功能：线程复用、连接限制、内存校验、缓存管理
- 为什么重要：避免频繁创建 / 销毁线程（开销极大），用连接池复用已有连接，提升高并发场景性能。
- 你需要懂：连接池的作用、参数配置（比如 max_connections 最大连接数）。
身份认证
- 客户端连接时，校验用户名、密码、IP 权限，只有认证通过才能进入下一层。

🔹 第二层：服务层（MySQL 的「大脑」，核心中的核心）

这是 MySQL 最核心的一层，所有 SQL 解析、优化、执行逻辑都在这里，也是你必须吃透的层级。

核心模块 & 你要掌握的重点：

SQL 接口（SQL Interface）
- 作用：接收客户端发来的 SQL（DML/DDL/ 存储过程 / 视图 / 触发器等），统一处理。
- 你要懂：DML（增删改查）、DDL（建表 / 改结构）、DCL（权限）的区别，对应你日常写的 SQL 语法。
解析器（Parser）
- 核心工作：语法解析 + 语义校验 + 权限校验
- 流程：
  1. 把 SQL 字符串拆解成「语法树」，检查语法是否正确（比如少写逗号、关键字错误）
  2. 校验语义（比如表 / 字段是否存在、用户有没有操作权限）
- 你要懂：解析器的作用，SQL 报错（语法错误）就是这一层抛出的。
查询优化器（Optimizer）
- 核心工作：选择最优执行计划
- 作用：基于统计信息，分析多种执行路径（比如用不用索引、先连哪张表），选出成本最低的方案。
- 你要懂：EXPLAIN 工具就是看优化器生成的执行计划，这是你调优 SQL 的核心工具。
缓存（Cache & Buffer）
- 作用：缓存查询结果、引擎相关缓存，减少磁盘 IO。
- 注意：MySQL 8.0 已移除查询缓存，现在主要是引擎层的缓冲池（InnoDB Buffer Pool）。
系统管理工具
- 包含备份恢复、主从复制、集群、权限管理、元数据管理等，对应你日常的运维操作。

🔹 第三层：引擎层（MySQL 的「心脏」，数据操作的核心）

这是 MySQL 最具特色的可插拔存储引擎架构，也是必须 100% 掌握的层级，直接决定数据的存储、事务、锁、性能。

核心重点：

可插拔架构
- 可以按需选择不同的存储引擎（比如 InnoDB、MyISAM 等），不同引擎有不同特性。
- 你要懂：如何查看 / 指定引擎 （show engines;、建表时 engine=InnoDB）。
核心引擎：InnoDB（你唯一需要重点掌握的）
- 为什么重要：MySQL 5.5+ 默认引擎，支持事务、行级锁、外键、崩溃恢复，是生产环境唯一推荐的引擎。
- 核心职责：
  - 索引管理（B + 树索引、聚簇索引）
  - 存储管理（数据页、缓冲池）
  - 事务管理（ACID、Redo/Undo 日志）
  - 锁机制（行锁、表锁、悲观锁 / 乐观锁，对应你之前学的 for update）
其他引擎（了解即可）
- MyISAM：不支持事务、表锁，仅适合读多写少的场景（已淘汰）
- Memory：数据存内存，速度快，断电丢失（临时表用）
- Archive：压缩存储，适合归档数据
核心管理模块：Memory, Index & Storage Management
- 对应你学的索引、缓冲池、存储结构，是 InnoDB 性能调优的核心。

🔹 第四层：存储层（数据最终落盘的「仓库」）

核心作用 ：负责数据的物理存储、日志管理，把引擎层的操作落地到磁盘。

你必须掌握的核心：

系统文件
- 支持的文件系统：NTFS、ext2/3/4、NFS 等，对应你服务器的磁盘存储。

核心日志文件（面试 / 运维必背）

表格

日志类型	作用	你要懂的核心
Redo Log（重做日志）	崩溃恢复，保证事务持久性	InnoDB 核心，记录数据修改，宕机后重放恢复数据
Undo Log（回滚日志）	事务回滚、MVCC	记录数据修改前的版本，回滚用，实现多版本并发控制
Binary Log（binlog）	主从复制、数据恢复	记录所有写操作，用于主从同步、数据备份
Error Log（错误日志）	记录启动 / 运行错误	排查数据库故障
Slow Query Log（慢查询日志）	记录慢 SQL	定位性能问题，优化慢查询

数据 / 索引文件
- InnoDB 数据和索引存在 .ibd 文件中，MyISAM 分 .MYD（数据）和 .MYI（索引）。

二、存储引擎简介

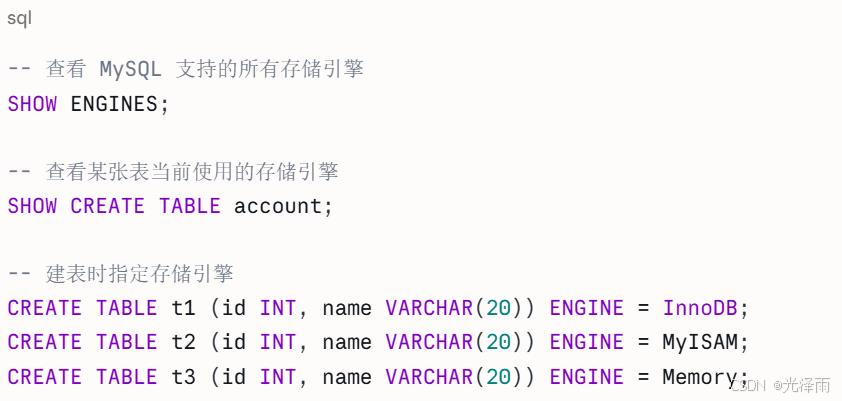

sql

复制代码

-- 查看 MySQL 支持的所有存储引擎
SHOW ENGINES;

-- 查看某张表当前使用的存储引擎
SHOW CREATE TABLE account;

-- 建表时指定存储引擎
CREATE TABLE t1 (id INT, name VARCHAR(20)) ENGINE = InnoDB;
CREATE TABLE t2 (id INT, name VARCHAR(20)) ENGINE = MyISAM;
CREATE TABLE t3 (id INT, name VARCHAR(20)) ENGINE = Memory;

MySQL 支持十几种存储引擎，但实际开发中最常用的就是三种：InnoDB、MyISAM 和 Memory。

三、存储引擎特点

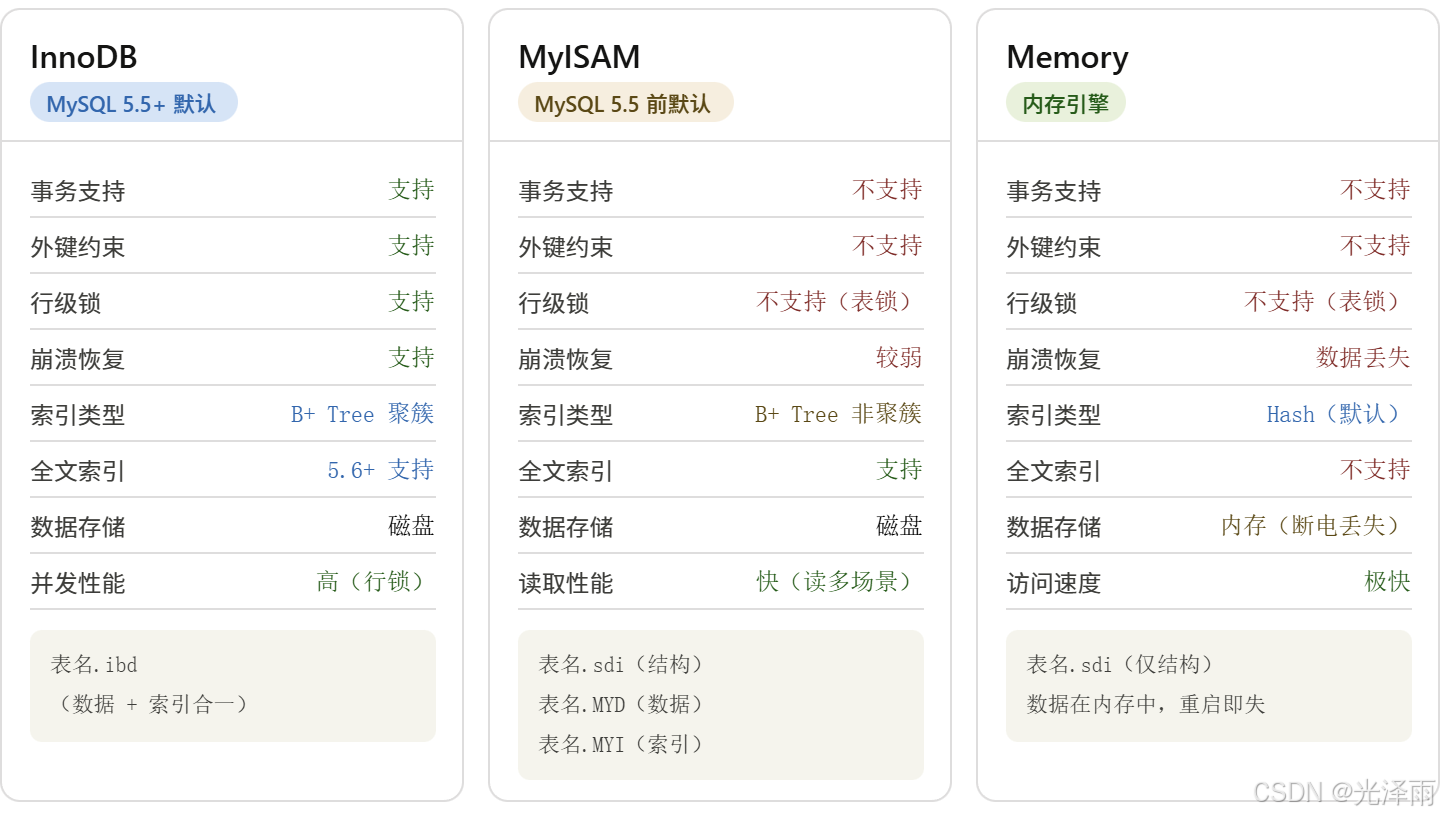

这是核心重点，三大引擎的特性对比：

关于文件结构 有个重要区别：InnoDB 把数据和索引放在同一个 .ibd 文件里（聚簇索引），而 MyISAM 把表结构、数据、索引分成三个独立文件存储。

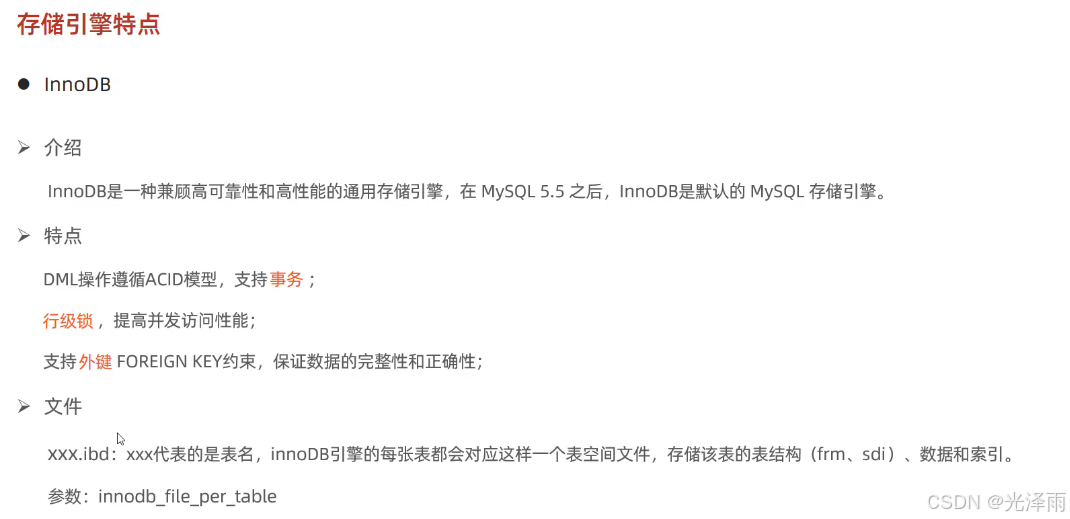

InnoDB

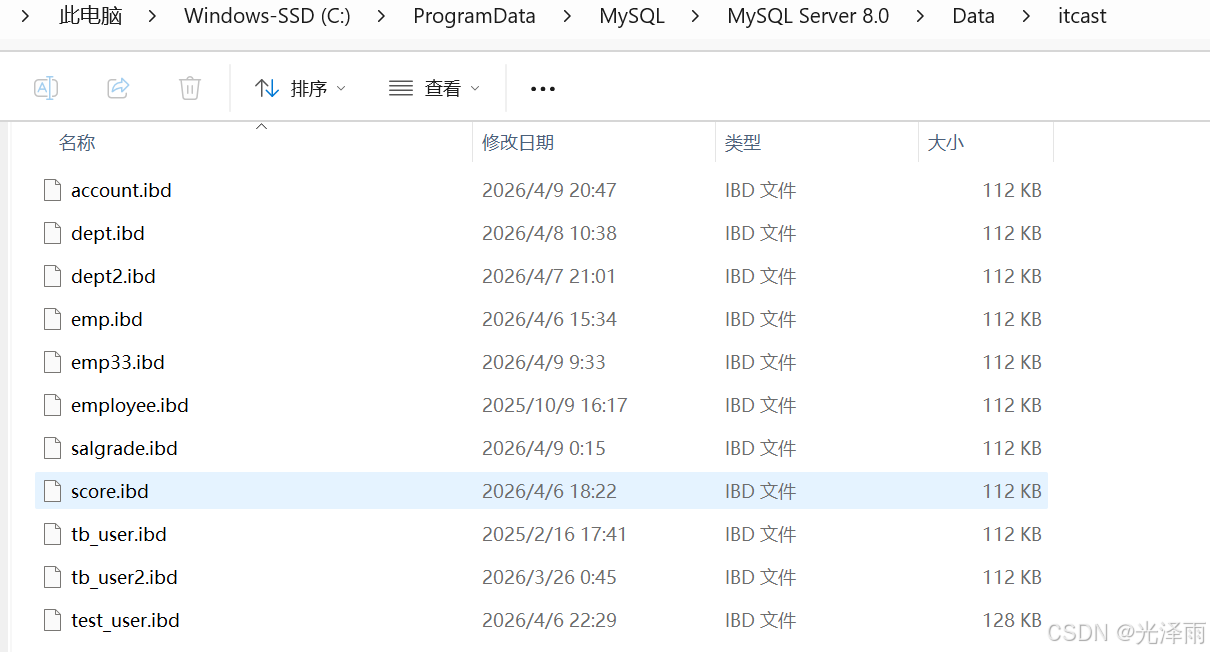

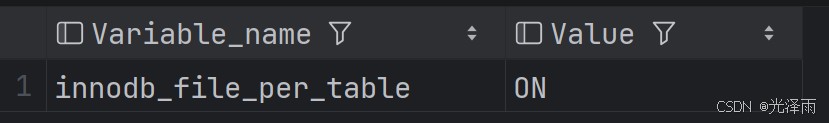

每一个表都有一个xxx.ibd文件，二进制文件。

查看可以使用命令行 idb2sdi account.ibd; 查看二进制文件

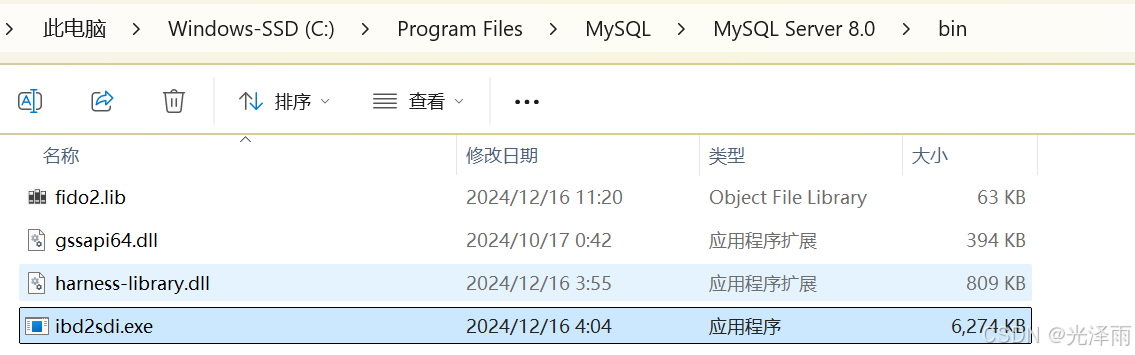

idb2sdi.exe 文件在

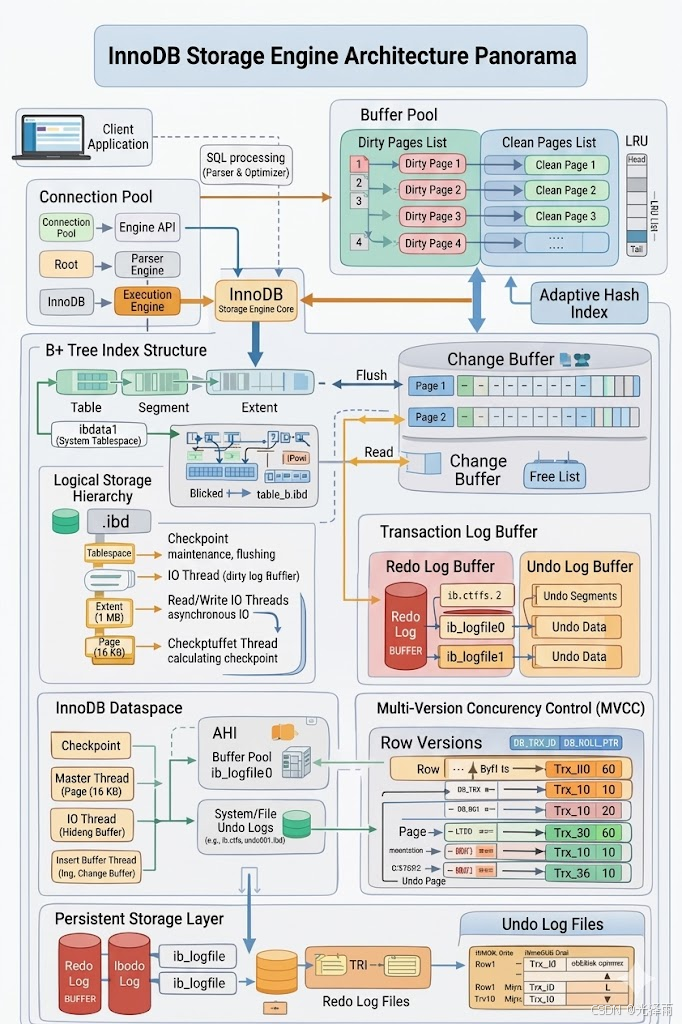

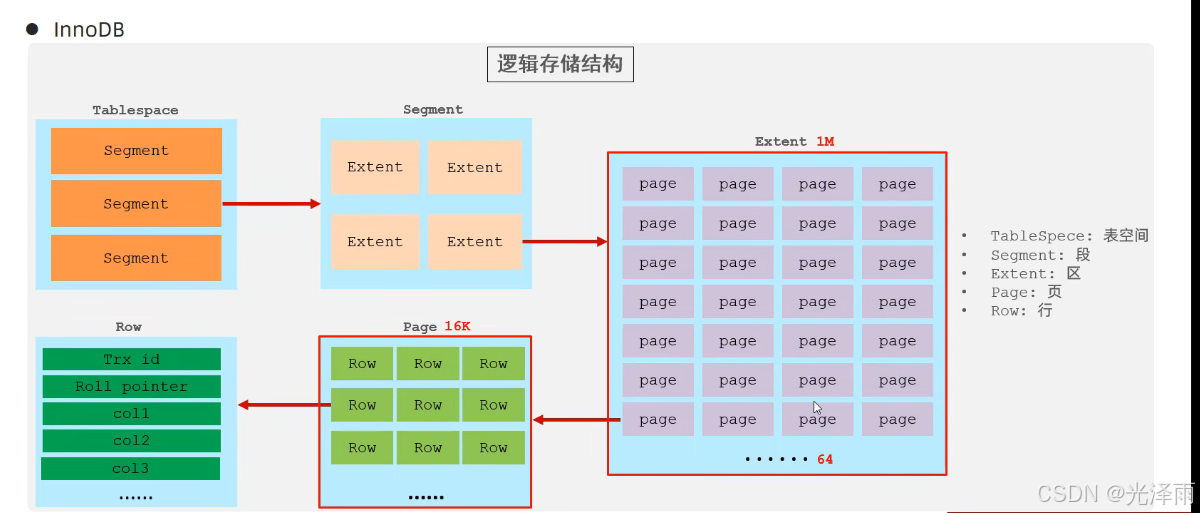

InnoDB逻辑存储结构：

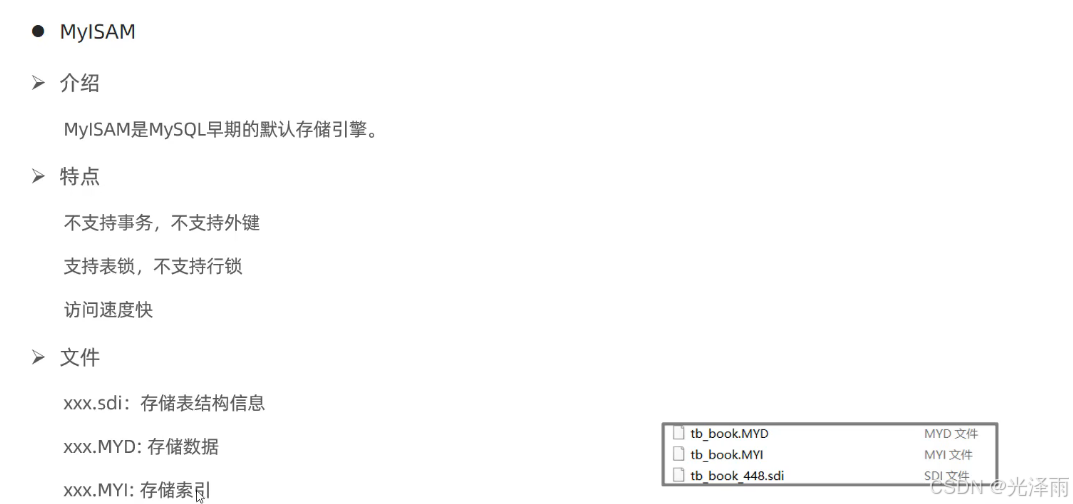

MYSIAM

MyISAM是MySQL早期的默认存储引擎

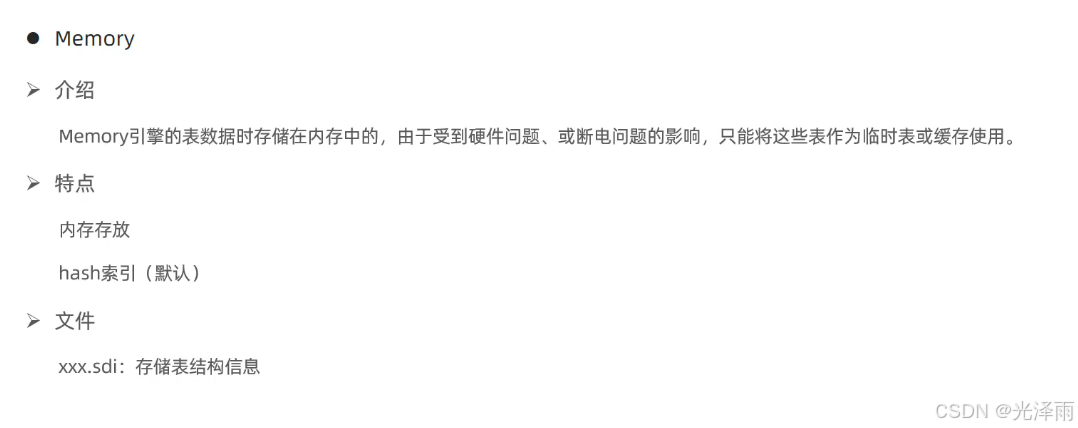

Memory

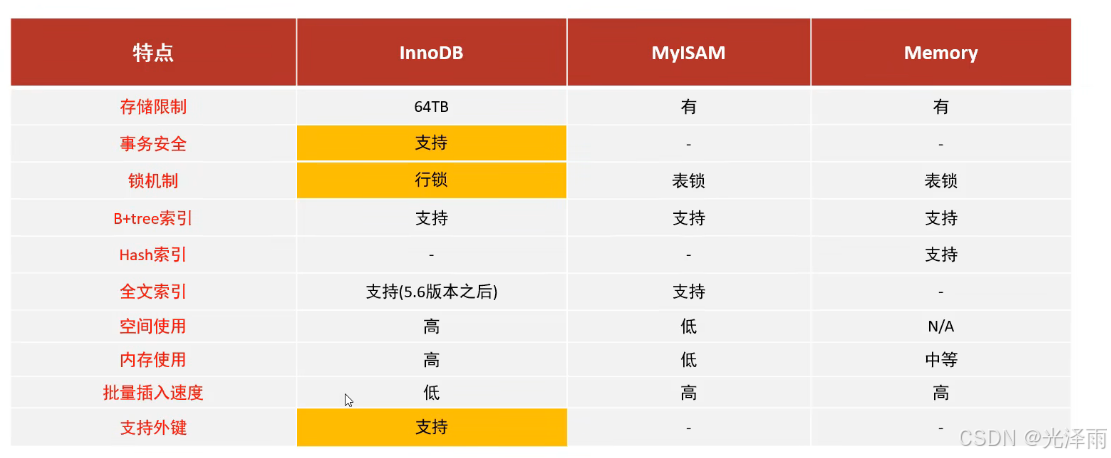

区别：

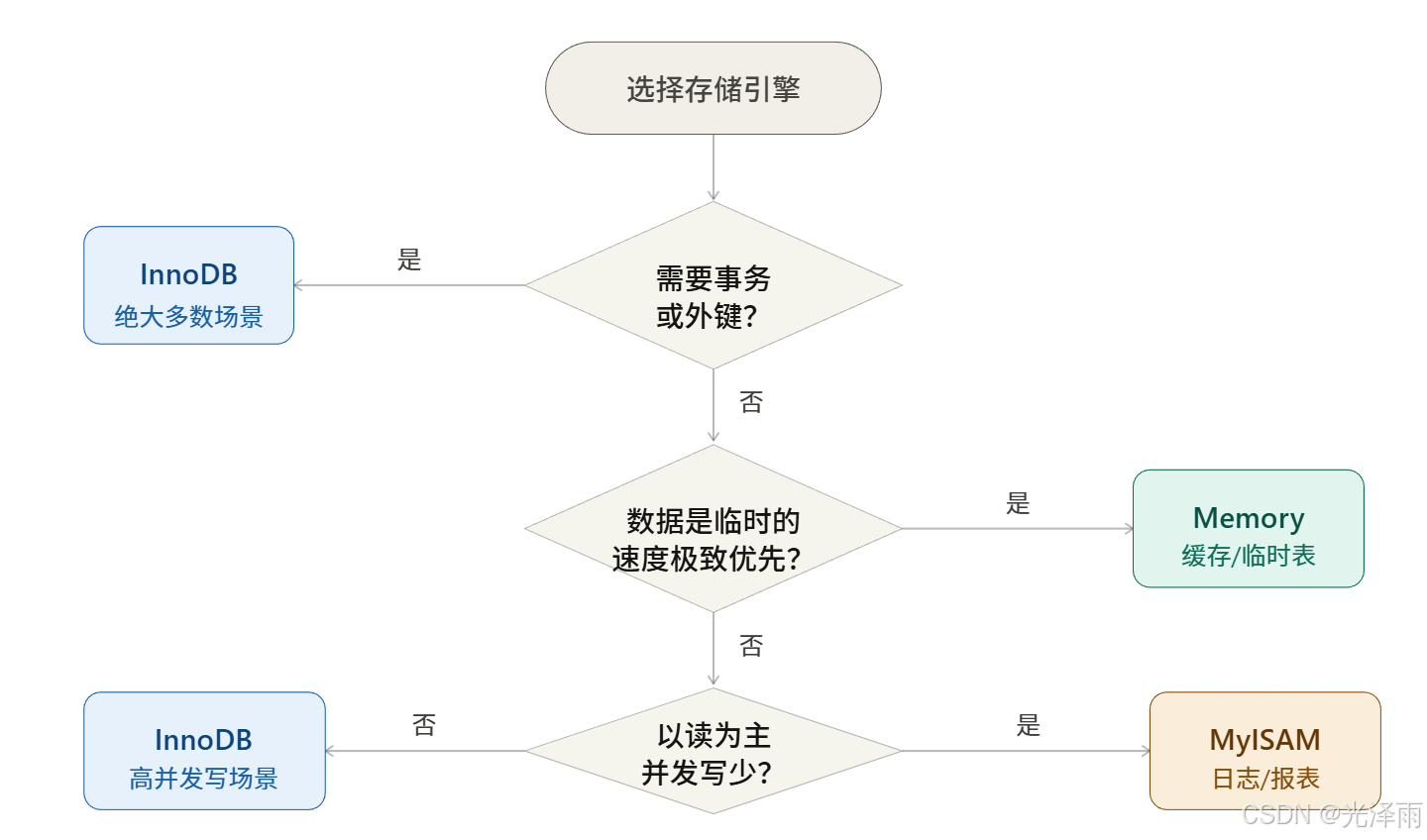

四、存储引擎选择

实际工作中，选择哪个引擎主要看业务需求：

用一句话总结选择原则：

InnoDB：只要涉及增删改、需要事务、有并发写入，就用 InnoDB。这是 99% 的业务场景的正确选择，也是 MySQL 5.5 之后的默认引擎。
MyISAM：纯读场景、日志归档、数据仓库查询。但现在 InnoDB 读性能也已经很强，MyISAM 的使用场景越来越少。
Memory：做临时缓存表、会话临时数据等，但不能持久化，重启就丢。实际上 MySQL 内部做排序和聚合时会自动创建内存临时表。

总结一览

特性	InnoDB	MyISAM	Memory
事务	支持	不支持	不支持
外键	支持	不支持	不支持
锁粒度	行锁	表锁	表锁
崩溃恢复	支持	弱	数据丢失
索引	B+Tree 聚簇	B+Tree 非聚簇	Hash
持久化	磁盘	磁盘	内存
适合场景	通用（默认选择）	只读/读多写少	临时数据/缓存
