一、统一建模语言UML 00:02

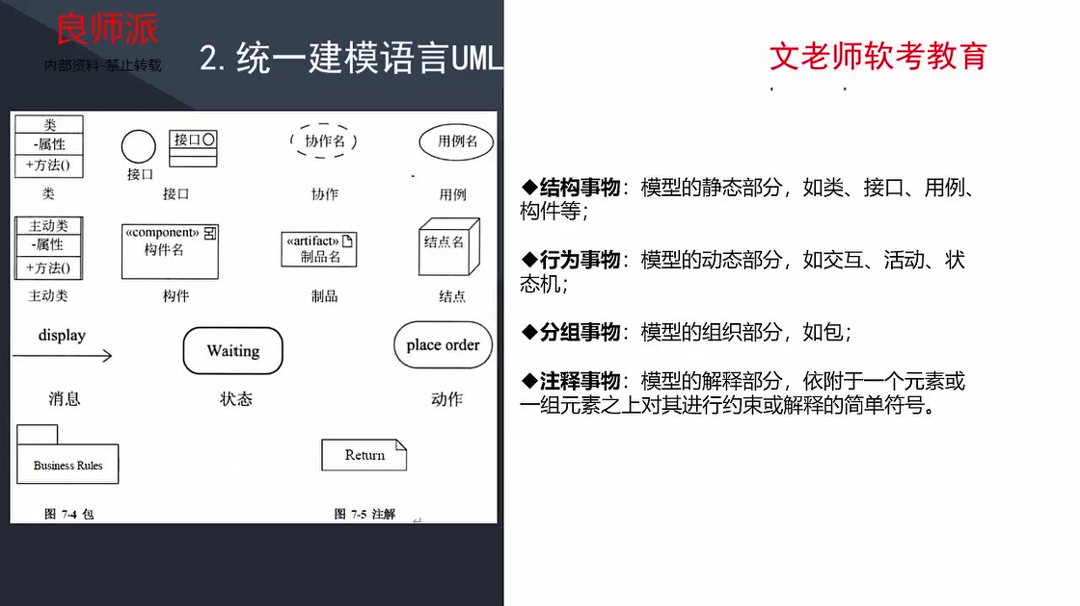

1. 事物 02:46
- 四种基本类型：结构事物（类、接口、用例等）、行为事物（交互、活动等）、分组事物（包）、注释事物（解释性符号）
- 结构事物特点：模型的静态部分，如类图中使用的类符号、用例图中的用例符号
- 行为事物特点：模型的动态部分，如状态图中的状态转换、活动图中的动作
- 分组事物作用：模型的组织单元，如包图用于将相关元素分组管理
- 注释事物特性：非必要元素，可附加在任何元素上提供解释说明
2. 关系 05:31
1）关系的四大类 05:56
- 分类依据：根据语义强度和图形表示分为依赖、关联（含组合/聚合）、泛化、实现四大类
- 考试重点：主要考察关系类型的判断和图形符号识别，而非单纯记忆分类
2）依赖关系 06:06
- 定义特征：一个事物的变化会引起另一个事物的变化，如人类依赖空气和水生存
- 图形表示：虚线箭头（虚线+实心箭头）
- 典型场景：临时性的、较弱的关系，如方法参数传递
3）关联关系 06:43
- 基本特征：表示两个事物间存在某种联系，是最普遍的关系类型
- 图形表示：实线连接（可带多重度数字）
- 实例说明：医生与病人、教师与学生之间的关系都属于广义关联
4）组合与聚合关系 07:37
- 共同点：都是特殊的关联关系，表示部分与整体的关系
- 组合关系：
- 特点：强关系，具有共同生命周期（如人和大脑）
- 图形：实线+实心菱形（整体端）
- 聚合关系：
- 特点：弱关系，部分可独立存在（如雁群和大雁）
- 图形：实线+空心菱形（整体端）
5）泛化关系 09:52
- 本质：一般与特殊的关系，即继承关系
- 图形表示：实线+空心箭头（子类指向父类）
- 实例说明：学生与研究生、图书与科技书之间的关系
6）实现关系 10:19
- 应用场景：主要用于接口实现，如Java中的implements
- 图形表示：虚线+空心箭头
- 考试频率：较少直接考察，更多出现在编程语境中

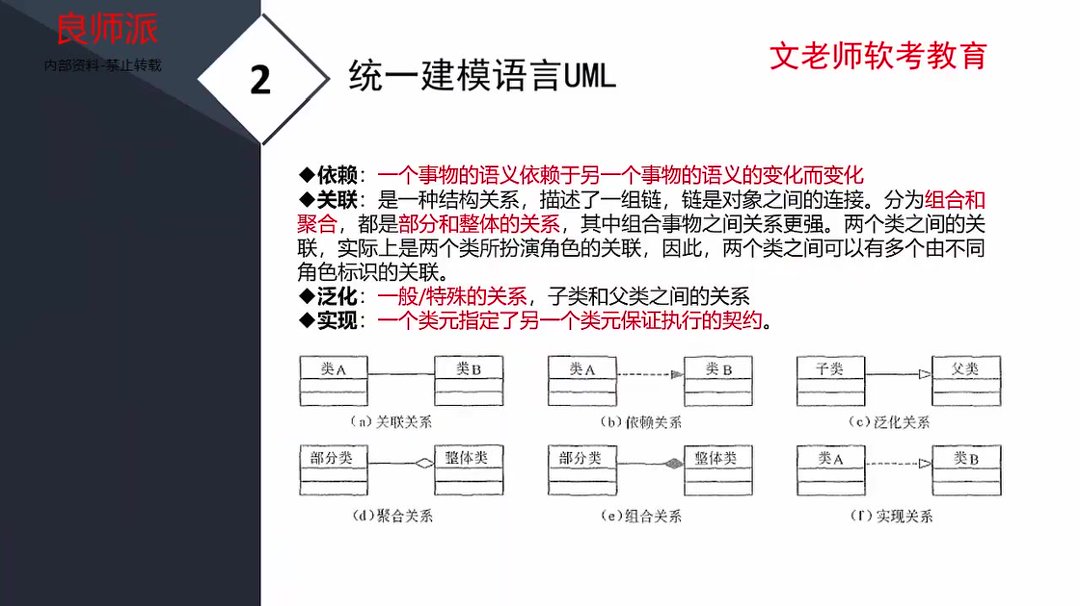

7）关系的图形符号 11:15
- 记忆要点：
- 实线/虚线：关联/组合/泛化用实线；依赖/实现用虚线
- 箭头类型：依赖用实心箭头；泛化/实现用空心箭头
- 菱形区别：聚合空心菱形；组合实心菱形

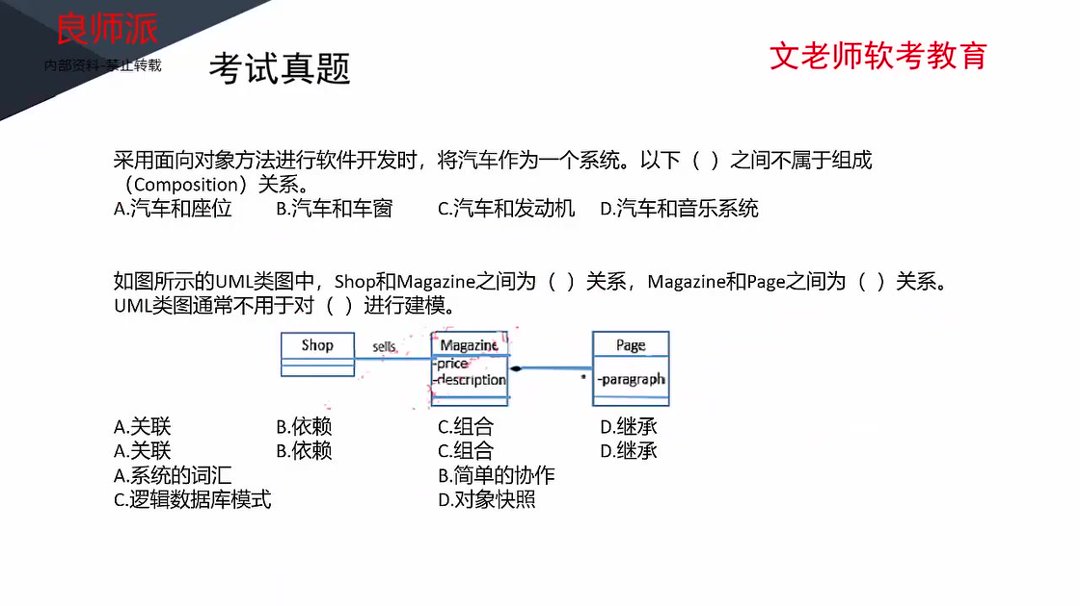

8）例题1：汽车系统的组成关系 13:58
- 题目解析
- 解题关键：判断各选项是否符合组合关系的"共同生命周期"特征
- 争议说明：此题选项设计存在争议，各部件与汽车的绑定强度难以明确区分
- 推荐答案：B（汽车和车窗），因车窗相对容易独立存在
9）例题2：UML类图关系判断 16:04
- 题目解析
- 图形识别：
- 直线连接→关联关系（Shop-Magazine）
- 实心菱形→组合关系（Magazine-Page）
- 类图应用：不适用于对象快照建模（这是对象图的用途）
- 解题技巧：直接根据图形符号判断，无需过度分析语义
- 图形识别：
3. UML图 17:48

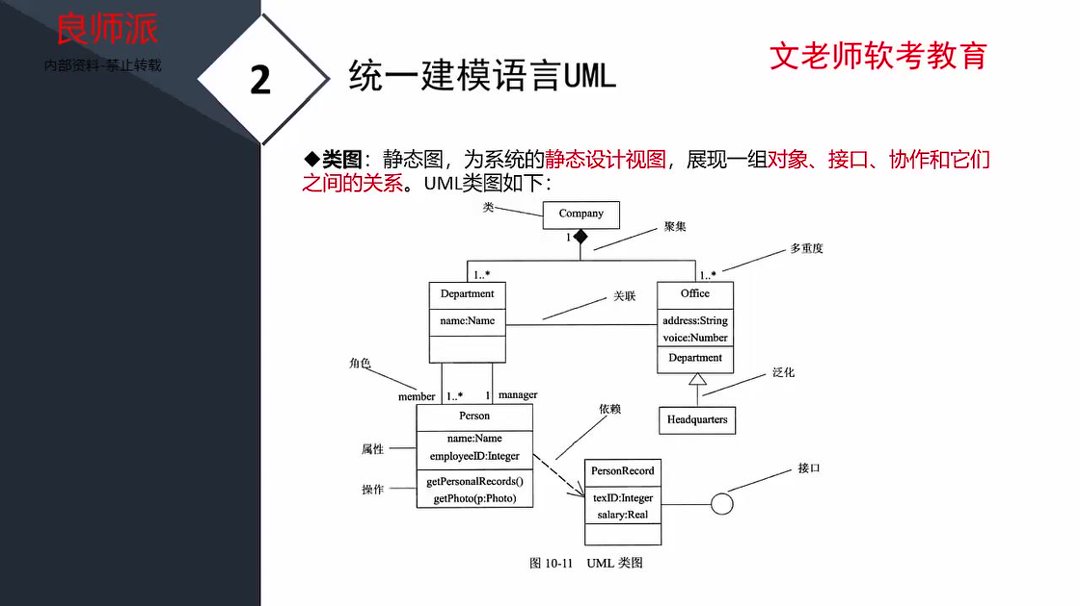

1）类图 19:54
- 本质特征: 静态图，展现系统的静态设计视图，包含对象、接口、协作及其相互关系
- 构成要素:
- 类表示法: 包含类名、属性(name:Name\text{name:Name}name:Name)、操作(getPersonalRecords()\text{getPersonalRecords()}getPersonalRecords())三要素
- 关系类型: 聚集(空心菱形)、关联(实线)、泛化(空心三角箭头)、依赖(虚线箭头)等
- 常见错误: 注意聚集关系应为空心菱形(教材示例错误使用实心菱形)
- 建模要点: 反映系统中类的数量、类间关联关系及接口实现情况

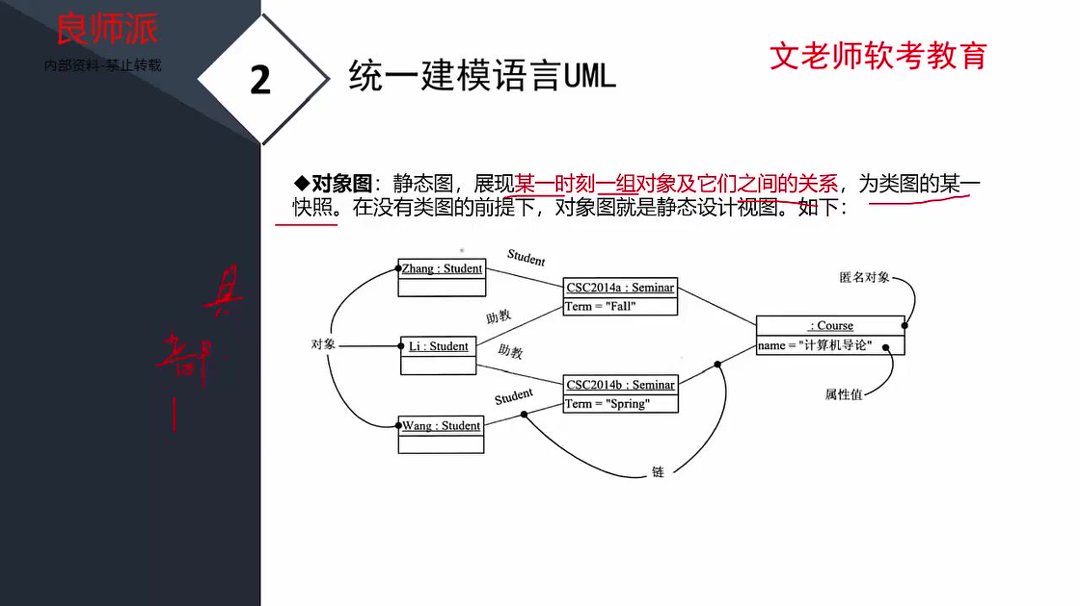

2）对象图 21:53
- 核心定义: 类图的特定时刻快照，展现具体对象实例及其链(关系)
- 与类图区别:
- 抽象层级: 对象图表现具体实例(如"技术部")，类图表现抽象概念(如"部门")
- 命名规范: 对象名采用"实例名:类名"格式(如Zhang:Student\text{Zhang:Student}Zhang:Student)
- 特殊作用: 当系统未建立类图时，对象图可替代作为静态设计视图
- 应用场景: 主要用于调试和验证类图设计的正确性

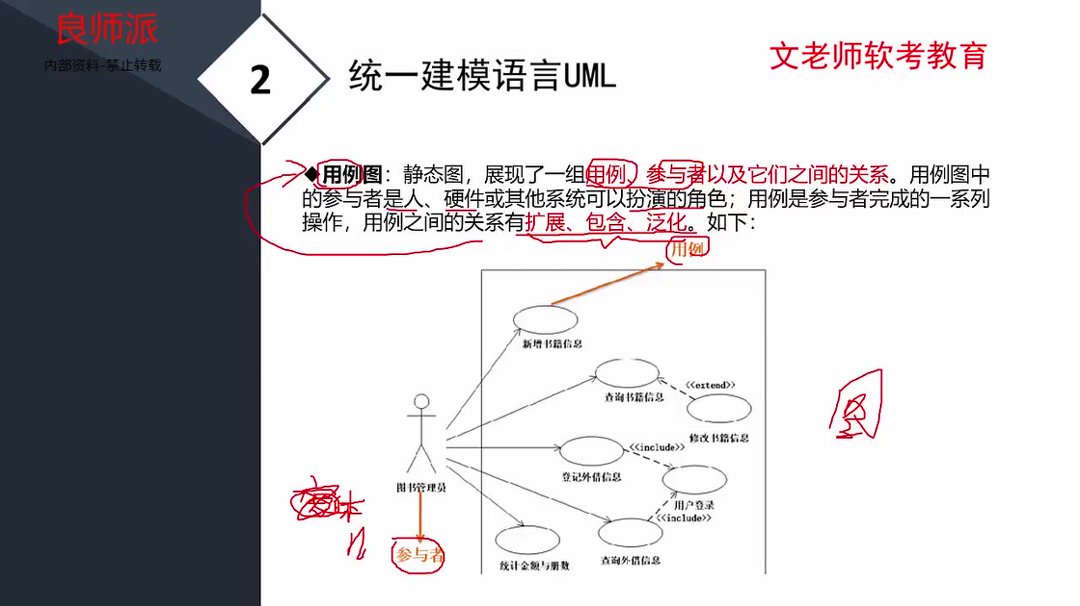

3）用例图 23:05
- 用例图的概念与作用 23:12
- 基本性质: 静态图，用于需求建模阶段
- 核心要素: 由用例(功能)、参与者(角色)及其关系构成
- 建模价值: 完整展现系统功能需求及用户交互场景
- 参与者的定义与示例 23:54
- 本质理解: 与系统交互的实体(人/硬件/外部系统)，如"图书管理员"
- 识别特征:
- 名词性概念
- 具有主动交互能力
- 在系统边界之外
- 典型示例: 图书馆系统中的"读者"、"图书管理员"等角色
- 用例的定义与示例 24:39
- 核心定义: 参与者完成的原子功能单元，如"新增书籍信息"
- 识别特征:
- 动宾短语结构
- 体现完整业务价值
- 粒度控制在单一事务级别
- 典型示例: "查询外借信息"、"统计金额与册数"等系统功能
- 用例之间的关系 25:48
- 包含关系(include):
- 特征: 必须执行的基础用例(如"用户登录")
- 箭头方向: 从基础用例指向被包含用例
- 实例: "登记外借信息"必须包含"用户登录"
- 扩展关系(extend):
- 特征: 可选执行的扩展用例(如"修改书籍信息")
- 箭头方向: 从扩展用例指向基础用例
- 实例: "查询书籍信息"可能扩展"修改书籍信息"
- 泛化关系:
- 特征: 父子用例间的继承关系(类似类图的泛化)
- 实例: "支付"可泛化为"信用卡支付"和"余额支付"
- 包含关系(include):
- 用例图箭头方向注意事项 28:23
- 关键区别:
- 包含关系箭头指向被包含用例(必需功能)
- 扩展关系箭头指向基础用例(可选功能)
- 记忆技巧:
- 包含关系：指向"必须组件"(如登录)
- 扩展关系：指向"可能增强"(如修改)
- 常见错误: 混淆两种关系的箭头方向会导致建模语义完全错误
- 关键区别:

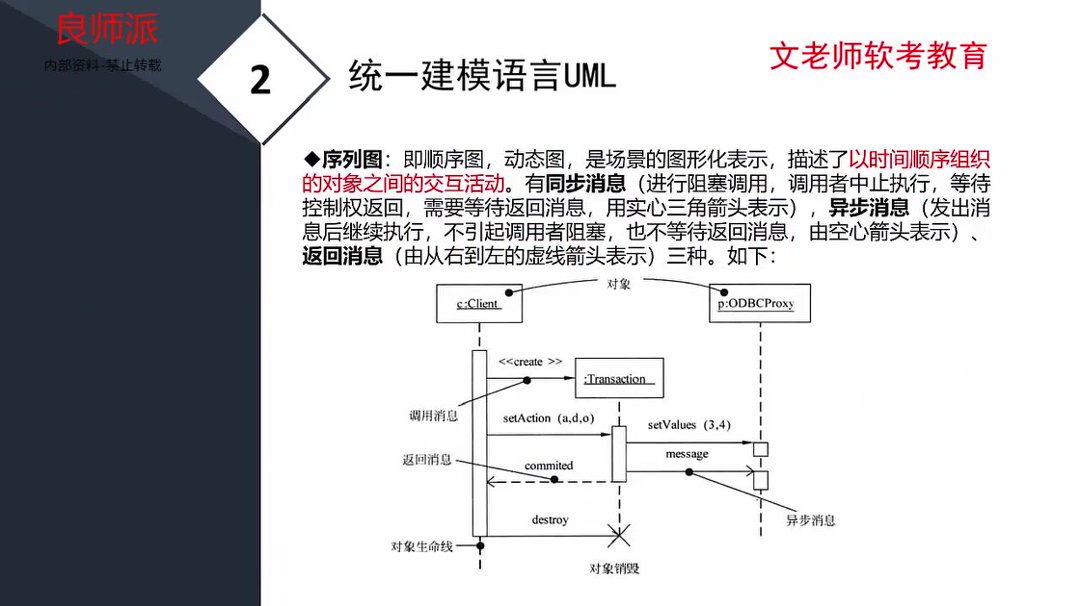

4）序列图 29:04
- 基本概念
- 别名: 又称顺序图、动态图，是UML中描述对象交互的图形化表示
- 核心特征:
- 对象生命线：用虚线表示，可理解为时间线
- 对象表示：上方用长方形表示（如c:Clientc : Clientc:Client）
- 作用: 描述以时间顺序组织的对象之间的交互活动
- 消息类型
- 同步消息:
- 特征：进行阻塞调用，调用者中止执行等待控制权返回
- 图示：实心三角箭头（如setAction(a,d,o)setAction(a,d,o)setAction(a,d,o)调用）
- 典型场景：需要等待返回消息才能继续执行
- 异步消息:
- 特征：发出后继续执行，不引起调用者阻塞
- 图示：空心箭头（如<>:Transaction<>:Transaction<>:Transaction）
- 典型场景：不等待返回消息
- 返回消息:
- 特征：表示方法调用的返回结果
- 图示：从右到左的虚线箭头
- 特殊标记：如messagecommitedmessagecommitedmessagecommited后的返回
- 同步消息:
- 重要元素
- 对象创建:
- 标记：<><><>构造型
- 示例：创建TransactionTransactionTransaction对象
- 对象销毁:
- 标记：destroydestroydestroy操作
- 生命线终止：用X符号表示
- 方法调用链:
- 示例流程：create()→setAction()→setValues()→messagecommitedcreate()→setAction()→setValues()→messagecommitedcreate()→setAction()→setValues()→messagecommited
- 对象创建:

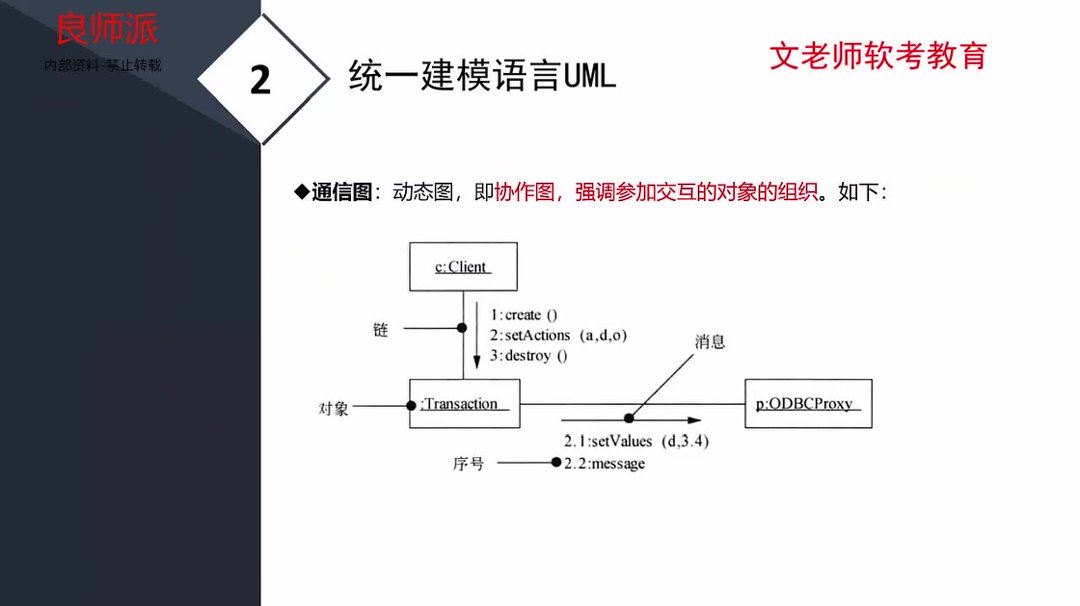

5）通信图 31:54
- 基本概念
- 别名: 又称协作图（老式叫法），属于动态图
- 核心特征:
- 对象组织：强调交互对象的空间结构
- 链连接：对象间用直线连接（如c:Clientc:Clientc:Client与p:ODBCProxyp:ODBCProxyp:ODBCProxy之间）
- 与序列图区别:
- 不强调时间顺序，而是通过编号表示消息顺序（如1:, 2.1:）
- 消息表示
- 编号规则:
- 主消息：整数编号（如1:create()create()create()）
- 子消息：小数点编号（如2.1:setValues(d,3.4)setValues(d,3.4)setValues(d,3.4)）
- 消息流向:
- 沿连接线标注（如链2:setActions(a,d,o)setActions(a,d,o)setActions(a,d,o)）
- 特殊操作:
- 对象创建：标号1的消息
- 对象销毁：标号3的destroy()destroy()destroy()操作
- 编号规则:
- 典型结构
- 对象表示:
- 矩形框+对象名（如:Transaction:Transaction:Transaction）
- 可带类型声明（如p:ODBCProxyp:ODBCProxyp:ODBCProxy）
- 消息序列:
- 完整示例：1.创建→2.设置操作→2.1设置值→3.销毁
- 链的多重性:
- 一条链可承载多个编号消息（如链2承载2:和2.1:消息）
- 对象表示:

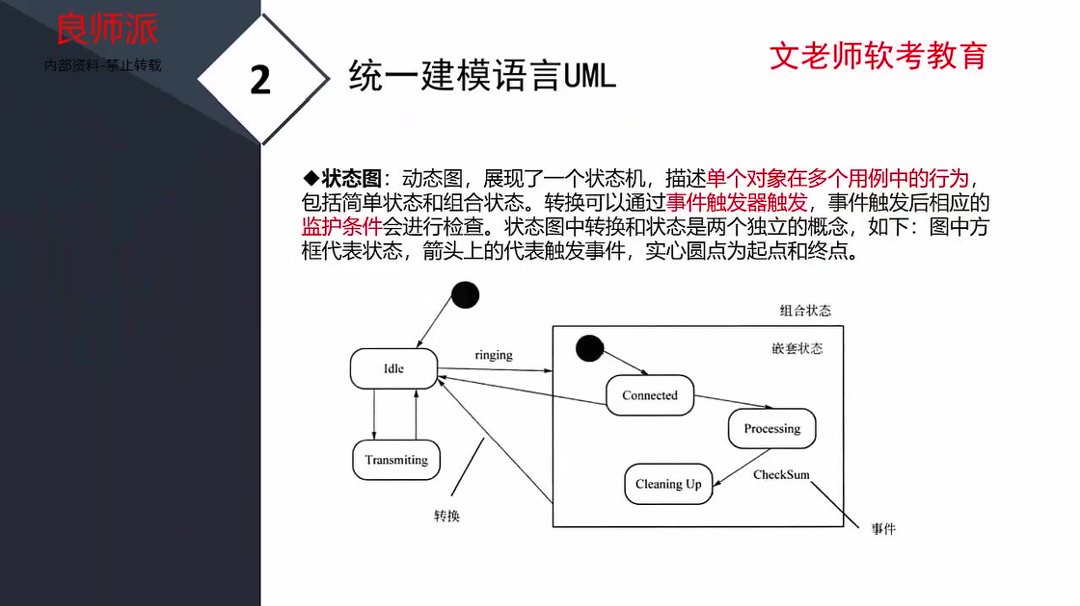

6）状态图 33:02
- 状态图的概念与作用 33:08
- 动态图特性: 展现状态机，描述单个对象在多个用例中的行为模式
- 组成元素: 包含简单状态和组合状态两种基本类型
- 图形表示: 方框代表状态，箭头表示转换，实心圆点标记起点和终点
- 实际应用: 大系统内部通常存在状态机（如循环队列的状态切换）
- 典型示例: 收音机状态变化（初始→播放→暂停→快进→关闭）
- 状态转换的条件：事件触发器与监护条件 35:15
- 双重条件机制:
- 事件触发器: 必须发生的触发动作（如按下收音机快进键）
- 监护条件: 状态转换的附加限制（如电源是否接通）
- 必要条件: 无触发事件则状态保持，有触发事件但监护条件不满足时也不转换
- 图形标注: 触发事件标注在转换箭头上，监护条件以方括号形式标注
- 双重条件机制:
- 状态转换的过程 36:52
- 组合状态特性: 支持状态嵌套（如ringing状态包含Idle、Connected等子状态）
- 转换流程:
- 系统检测到有效触发事件
- 验证所有监护条件是否满足
- 执行状态转换动作
- 异常处理: 监护条件不满足时保持原状态（如停电时按启动键无效）

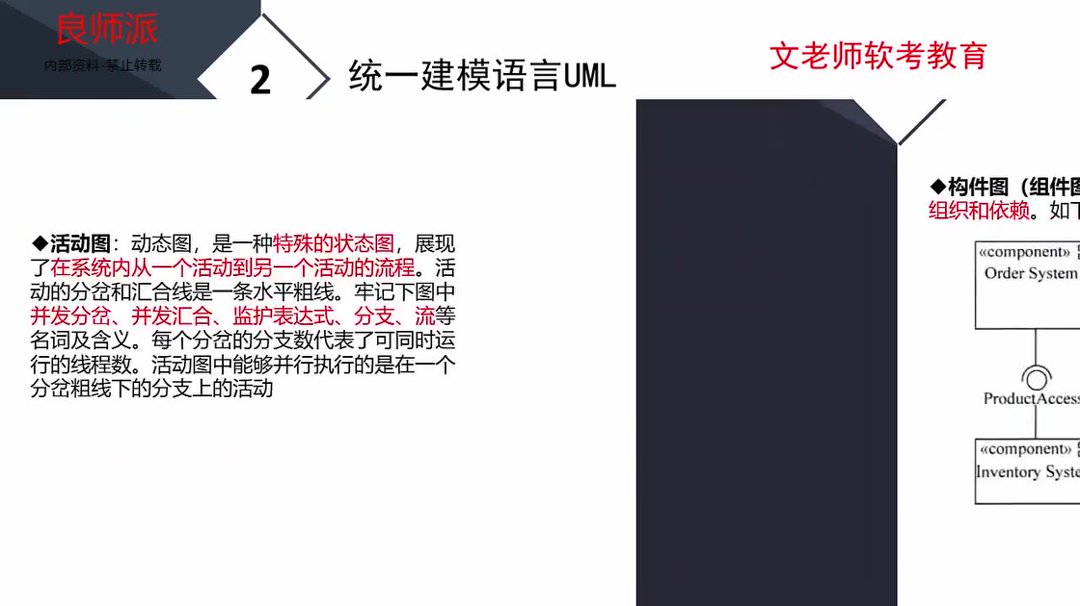

7）活动图 37:23
- 活动图的概念与特点 37:25
- 动态图特性: 特殊类型的状态图，展现系统活动流程
- 核心差异: 状态图关注对象状态变化，活动图关注业务流程推进
- 典型应用: 描述业务处理流程（如餐厅订单处理：接单→结账→关闭）
- 活动图与状态图的比较 37:49
- 图形相似性:
- 均使用实心圆点表示开始/结束
- 状态符号形状相近但语义不同
- 流程特性:
- 活动图具有明确的方向性（通常自上而下）
- 状态图转换路径更复杂多变
- 图形相似性:
- 活动图中的元素与符号 38:04
- 基本构件:
- 圆角矩形表示具体活动
- 箭头线表示控制流方向
- 菱形表示决策分支
- 特殊元素:
- 水平粗线实现并发分岔/汇合
- 监护表达式控制分支选择
- 基本构件:
- 并发分岔与并发汇合 39:39
- 并发分岔:
- 表示可以并行执行的多个活动分支
- 分支数量对应可并行线程数
- 并发汇合:
- 同步点，要求所有并行分支完成后继续
- 与分岔形成对应关系
- 典型场景: 订单处理中并行执行支付操作和服务评价
- 并发分岔:

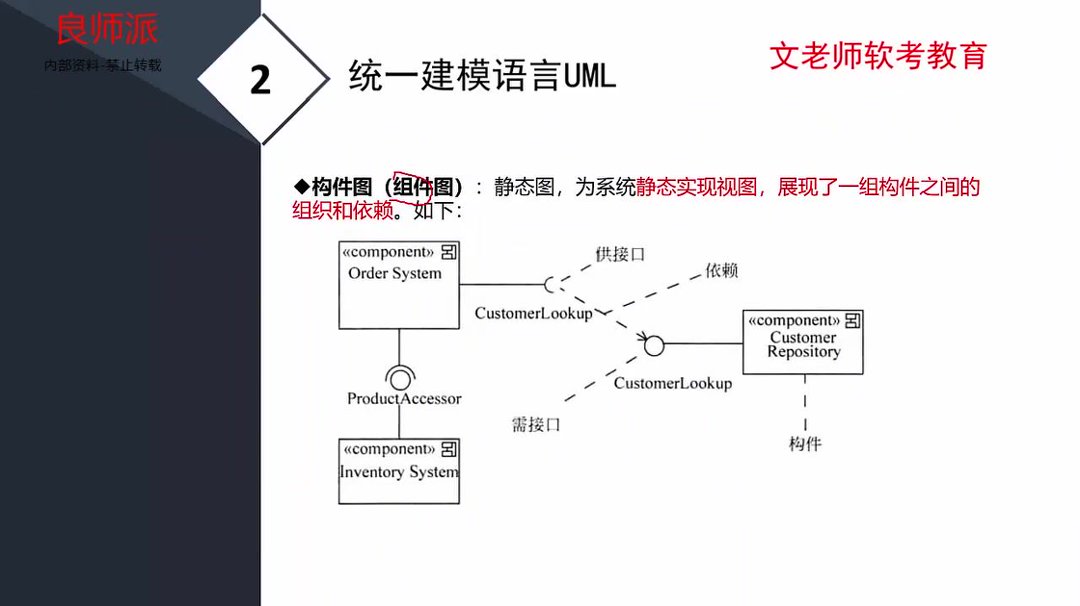

8）构件图 40:38
- 基本概念
- 别名: 又称为组件图，属于UML静态图的一种
- 作用: 为系统提供静态实现视图，展现一组构件之间的组织和依赖关系
- 组成元素: 由构件（组件）及其相互关系构成，每个构件可能由多个类组成
- 核心要素
- 构件符号
- 表示方式: 使用《component》标注的矩形框表示构件
- 示例构件: 如图中的Order System、CustomerRepository等
- 接口表示
- 供接口: 用半圆符号表示，代表构件提供的服务（如示例中的Order System提供接口）
- 需接口: 用完整圆形符号表示，代表构件需要的服务（如示例中的CustomerLookup需要接口）
- 记忆要点: "供"是供应给别人（半圆），"需"是自己需要（整圆）
- 构件符号

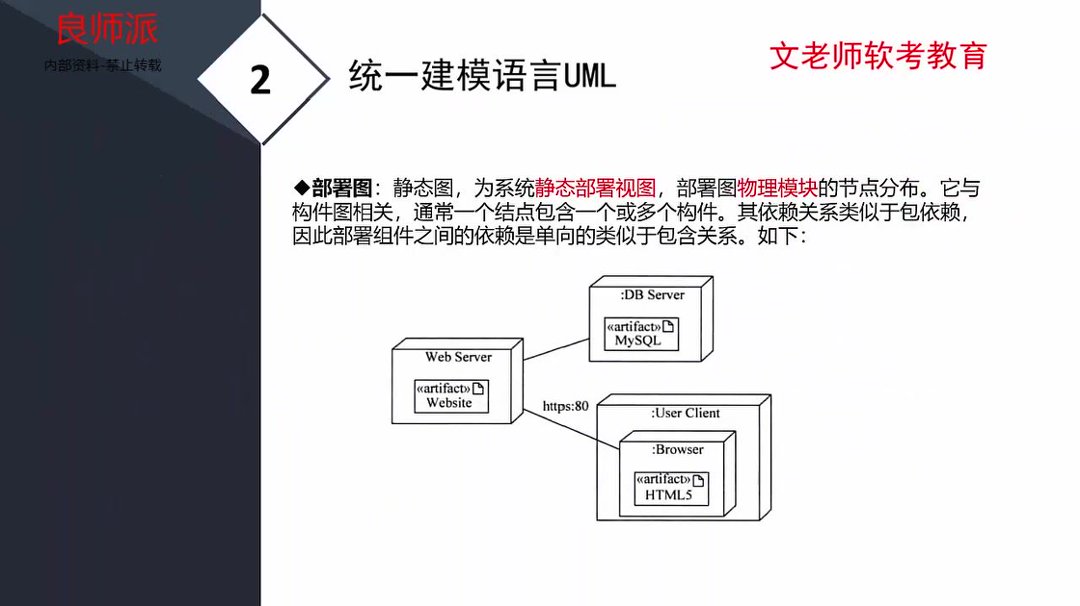

9）部署图 41:50
- 基本概念
- 性质: 属于静态图，展示系统静态部署视图
- 核心内容: 反映物理模块的节点分布，与硬件/物理环境相关
- 考试特征: 只要涉及物理设备或硬件配置的题目，通常考察部署图
- 关键特性
- 节点组成: 每个节点可能包含一个或多个构件（如DB Server节点包含MySQL构件）
- 依赖关系: 部署组件间的依赖是单向的，类似于包含关系
- 粒度特征: 比构件图更粗粒度，一个构件可能对应多个类
- 典型节点: 如图中的Web Server、User Client等物理设备节点
- 符号识别
- 节点表示: 使用立方体符号表示物理节点（如DB Server）
- 构件标注: 使用<<artifact>>标注具体部署的构件（如Website、HTML5）
- 部署细节: 可能包含具体配置信息（如https:80端口说明）

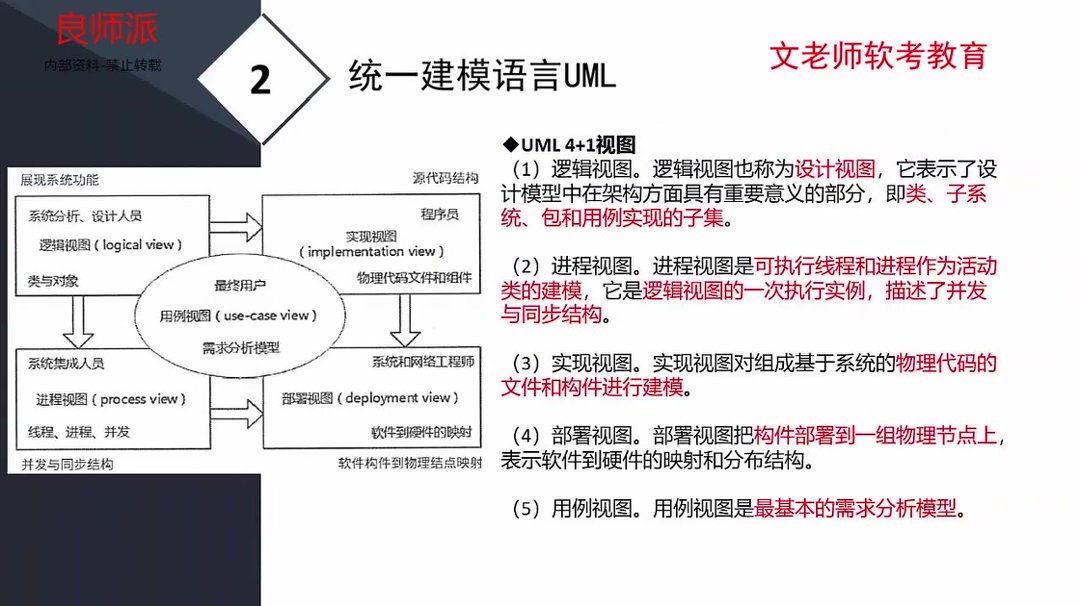

4. UML四大视图 43:16
1）逻辑视图（设计视图） 44:17
- 抽象层级: 视图是比图更高级的抽象概念，视图由具体的图来实现
- 实现方式: 通过类图、对象图、用例图等静态图实现
- 核心内容: 表示设计模型中架构方面重要的部分，包括类、子系统、包和用例实现的子集
- 应用阶段: 主要与系统分析和系统设计相关
- 关系表达: 反映类和对象之间的静态关系
2）进程视图 45:02
- 本质特征: 是逻辑视图的一次执行实例
- 建模对象: 对可执行线程和进程作为活动类进行建模
- 关键特性: 描述并发与同步结构
- 记忆要点: 重点反映进程和线程之间的并发与同步关系
3）实现视图 45:28
- 实现内容: 对物理代码文件和构件进行建模
- 责任主体: 由程序员负责实现
- 表现形式: 反映源代码结构
- 转换关系: 将设计模型转换为实际代码实现
4）部署视图 45:58
- 核心功能: 把构件部署到物理节点上
- 映射关系: 表示软件到硬件的映射和分布结构
- 典型应用: 决定客户端、服务器、数据库等软件组件在硬件上的部署位置
- 对应图表: 与部署图直接对应
5）用例视图 46:25
- 基础地位: 最基本的需求分析模型
- 实现方式: 由用例图实现
- 核心作用: 描述系统对事件做出响应时所采取的行动
- 关系类型: 用例之间具有包含(include)、扩展(extend)、泛化(generalize)三种关系

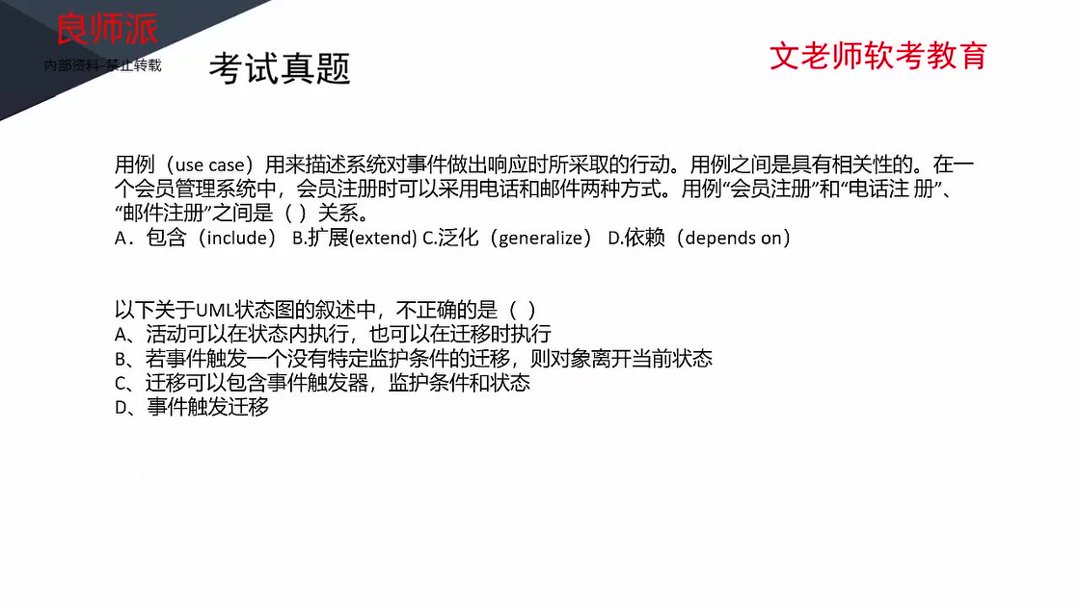

5. 应用案例 46:44
1）例题:用力图关系判断
- 题目解析
- 关系辨析: 会员注册与电话/邮件注册是一般与特殊的关系
- 选项分析: 排除包含和扩展关系，因为不存在必要条件或扩展点
- 正确答案: C.泛化(generalize)
- 考点提醒: 用例图只有三种关系类型，需与类图关系区分
2）例题:UML状态图叙述判断 47:53
- 题目解析
- 关键概念: 状态迁移需要同时满足事件触发和监护条件
- 错误选项: B选项描述不准确，没有监护条件不能直接迁移
- 正确理解: 即使事件触发，仍需检查监护条件才能完成状态迁移
- 易错点: 容易忽略监护条件的必要性

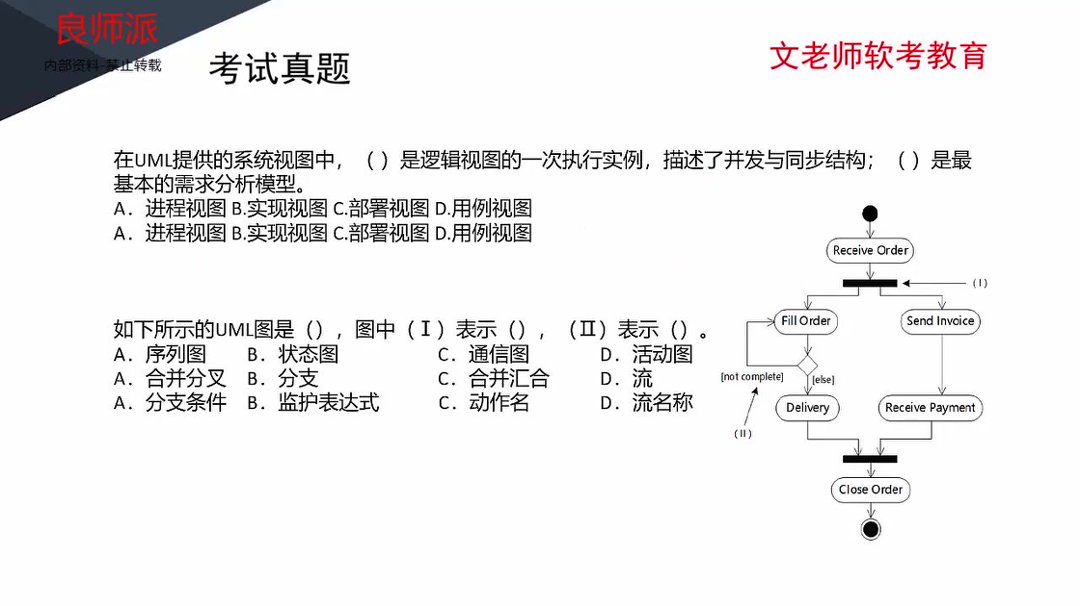

3）例题:UML视图概念应用 49:22
- 题目解析
- 第一空线索: "并发与同步结构"指向进程视图
- 第二空线索: "最基本的需求分析模型"指向用例视图
- 记忆技巧: 五大视图特征可通过关键词联想记忆
- 答案确认: 第一空A.进程视图，第二空D.用例视图
4）例题:UML图形式种类 50:07
- 题目解析
- 图形识别: 通过分叉、合并特征判断为活动图
- 元素分析:
- ①表示分叉点，不是汇合或分支
- ②是监护表达式，不是分支条件或流名称
- 关联知识: 活动图是状态图的特例，继承状态图的监护条件概念
- 解题技巧: 掌握各类UML图的典型特征有助于快速识别
二、知识小结
| 知识点 | 核心内容 | 考试重点/易混淆点 | 难度系数 |
|---|---|---|---|
| UML基础概念 | 统一建模语言（可视化、非编程语言），支持软件开发全过程 | 可视化≠编程语言，构造块（事物/关系/图）最重要 | ⭐⭐ |
| UML关系类型 | 6种关系：依赖（虚线+实心箭头）、关联（直线）、组合（实心菱形）、聚合（空心菱形）、泛化（实线+空心箭头）、实现（虚线+空心箭头） | 组合vs聚合（生命周期是否共存）、箭头类型区分 | ⭐⭐⭐⭐ |
| 类图 | 静态设计视图，展现类/接口/协作关系，含类名/属性/方法 | 类图不用于对象快照建模（属对象图） | ⭐⭐⭐ |
| 用例图 | 需求分析模型，含参与者（实体）和用例（功能），特有3种关系：包含（必选）、扩展（可选）、泛化（父子） | 箭头方向：包含（A→B）、扩展（B→A） | ⭐⭐⭐⭐ |
| 序列图 | 动态图，按时间顺序展示对象交互，含生命线、同步消息（实心三角箭头）、异步消息（空心箭头）、返回消息（虚线） | 同步消息会阻塞等待返回 | ⭐⭐⭐ |
| 状态图 | 动态图，描述对象状态转换，含初始/结束状态、事件触发器、监护条件 | 状态转换双条件：触发事件+监护条件满足 | ⭐⭐⭐⭐ |
| 活动图 | 特殊状态图，展示活动流程，含分叉（并发开始）/汇合（并发结束）、监护表达式 | 分叉≠分支（分叉为并行，分支为选择） | ⭐⭐⭐ |
| 部署图 | 静态部署视图，展示软件到硬件的物理节点映射 | 唯一涉及硬件分布的UML图 | ⭐⭐ |
| UML五大视图 | 逻辑视图（类图/用例图）、进程视图（并发同步）、实现视图（代码结构）、部署视图（部署图）、用例视图（需求分析） | 用例视图是最基础需求模型 | ⭐⭐⭐ |
