UML 之旅：一位从业者对 Visual Paradigm 可视化建模的评测

引言：为何最终认真对待 UML

作为一名在复杂系统设计中耕耘十余年的软件架构师，我必须承认：我曾经把 UML 视为"锦上添花的文档工具"，而非核心设计手段。直到我们的团队在微服务迁移项目中陷入困境------工程、产品和运营各方无法就系统架构达成共识，我们迫切需要一种通用的视觉语言，而且刻不容缓。在测试了多种建模工具和方法论后，我想分享我使用 UML 的真实实战经验，以及 Visual Paradigm 如何彻底改变了我们的工作流程。这不是教科书式的复述，而是一位亲历者的真实评测。

什么是 UML？一位实践者的视角

初次接触 UML 时，我以为它只是又一个学术框架。但在实际生产系统中使用后，我意识到了它真正的价值：UML 是我们目前最接近"系统通用蓝图语言"的工具。由对象管理组织（OMG）创建，UML 1.0 规范草案于 1997 年 1 月提出。UML 本身不是编程语言，但通过智能工具支持，它确实可以让你生成多种编程语言的代码。

最让我印象深刻的是它的灵活性。是的，我们每天都在用它进行面向对象软件设计，但我也用它建模过制造流程和业务工作流。关键洞察在于：UML 帮助你在构建之前先思考。它迫使你对对象、职责和关系保持清晰------这能节省后期无数小时的返工时间。

为什么 UML 很重要：来自实战的经验

"一图胜千言"不仅是一句谚语------它是我们团队的生存策略。

在 UML 标准化之前，每位开发者都有自己的表示法，交接时混乱不堪。UML 通过以下方式解决了这个问题：

提供简单易学的通用建模语言，从开发人员到业务分析师都能使用
支持软件和非软件系统的建模
清晰区分建模与方法论（UML 配合你的流程，而非强制规定流程）

在实践中，这意味着我们的产品负责人终于能"读懂"我们的架构图了。仅这一项改进，就在上一个项目中将需求误解减少了约 40%。

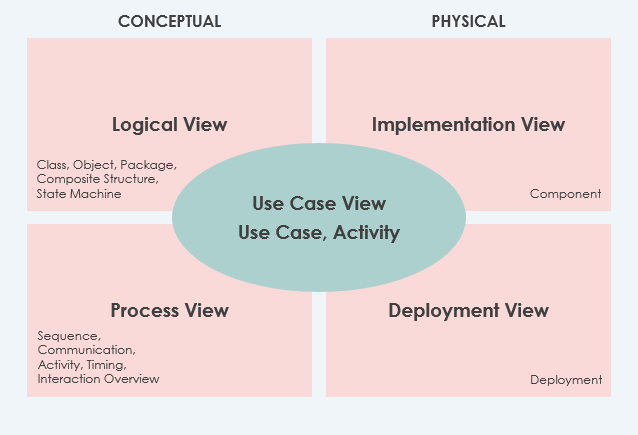

建模架构视图：4+1 框架的实战应用

UML 最强大的功能之一是支持软件架构的 4+1 视图。以下是我们的实际应用方式：

视图	解决的问题	我们的经验
用例视图（中心）	捕获功能与用户交互	必须的起点------确保每个技术决策都与用户价值挂钩
逻辑视图	展示类、接口、依赖关系	新员工入职的关键资料，我们将其设为必选项
实现视图	组织文件、库、配置项	可选，但对大型代码库极具价值
过程视图	建模运行时行为（线程、进程）	在事件驱动系统性能调优时拯救了我们
部署视图	将软件映射到硬件基础设施	云迁移规划的必备工具

专业建议： 我们总是从用例开始。如果一个组件不支持任何用例，我们会质疑其必要性。

14 种 UML 图类型：哪些真正值得使用？

UML 2 提供 14 种图类型，分为结构图 （静态）和行为图（动态）。以下是我对哪些值得投入时间的真实看法：

结构图（描述"是什么"）

类图（Class Diagrams）

我们的结论： 不可或缺。唯一能直接映射到面向对象代码的 UML 图。我们每天用它进行 API 设计和领域建模。上方的 User/Attachment 示例完美展示了多重性关系------这对数据库模式规划至关重要。

对象图（Object Diagrams）

我们的结论： 场景化使用。非常适合调试复杂对象状态或培训初级开发者，但我们不会长期维护这些图。

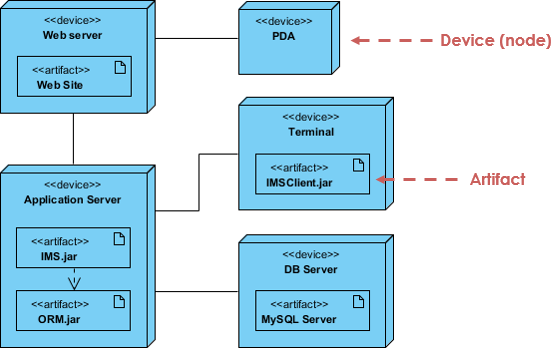

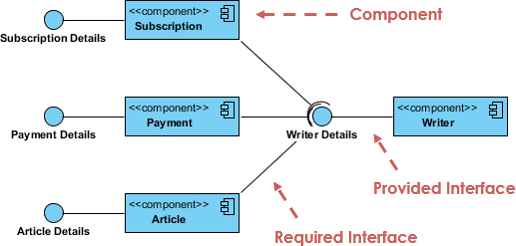

组件图与部署图（Component & Deployment Diagrams）

我们的结论： DevOps 必备。组件图帮助我们管理微服务边界；部署图是我们云架构的权威参考。

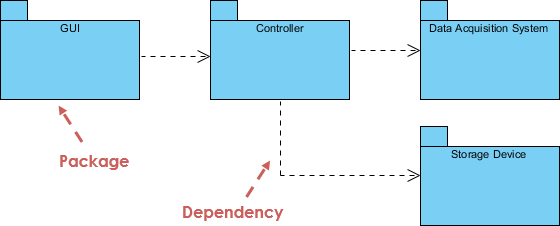

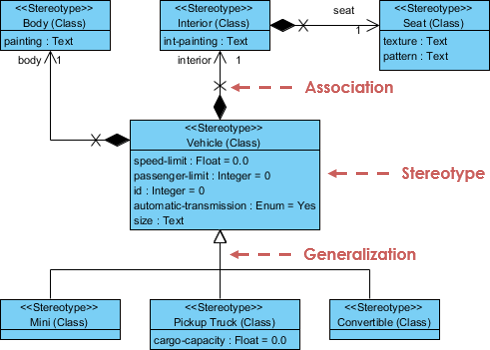

包图、复合结构图与轮廓图（Package, Composite Structure & Profile Diagrams）

我们的结论： 专业化但强大。包图用于组织大型代码库；复合结构图帮助设计复杂的内部类结构；轮廓图支持领域特定扩展（我们用它进行金融科技合规建模）。

行为图（描述"怎么做"）

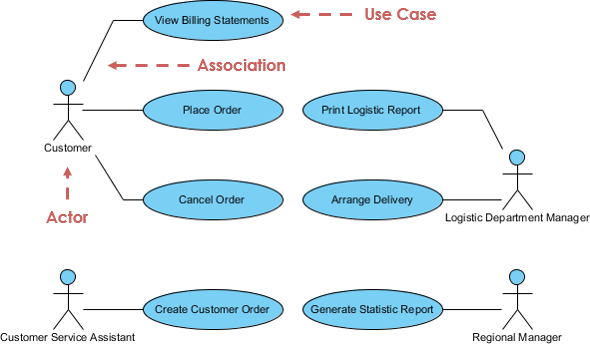

用例图（Use Case Diagrams）

我们的结论： 利益相关者的黄金工具。非技术团队成员终于能理解系统范围了。我们直接从这些图生成用户故事。

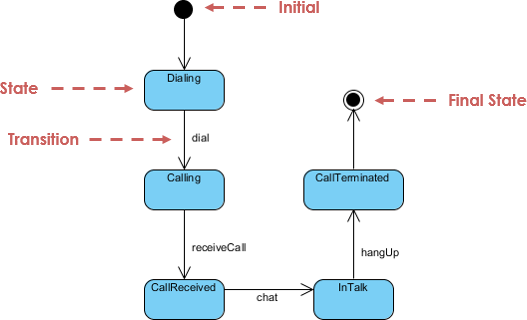

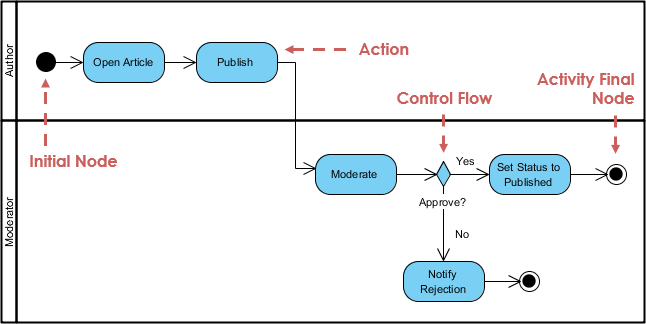

状态机图与活动图（State Machine & Activity Diagrams）

我们的结论： 工作流救星。状态图建模复杂对象生命周期（如订单处理）；活动图映射业务流程。两者都大幅减少了需求文档中的歧义。

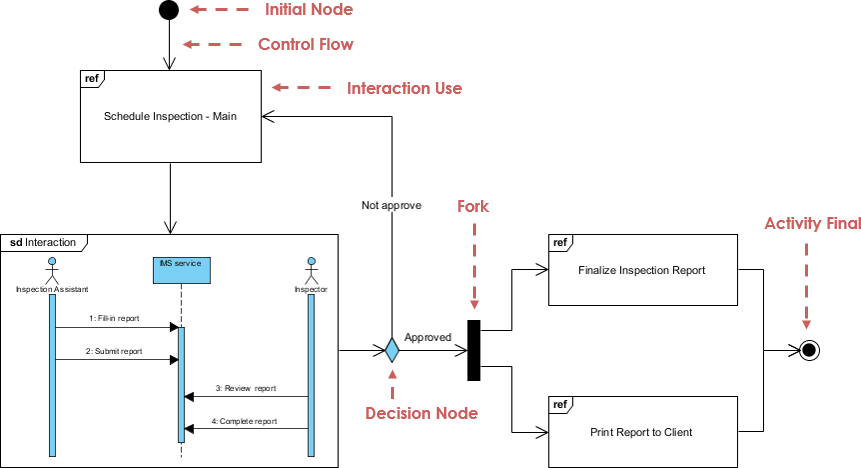

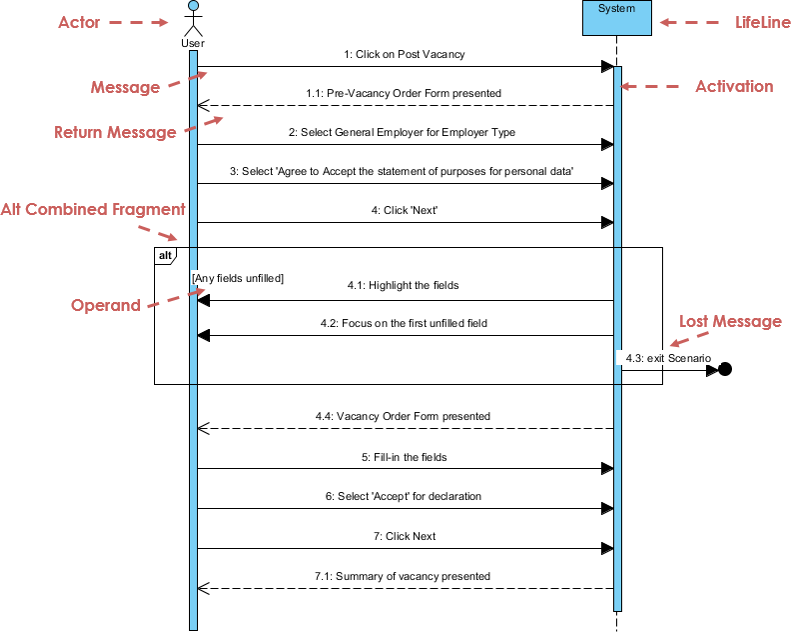

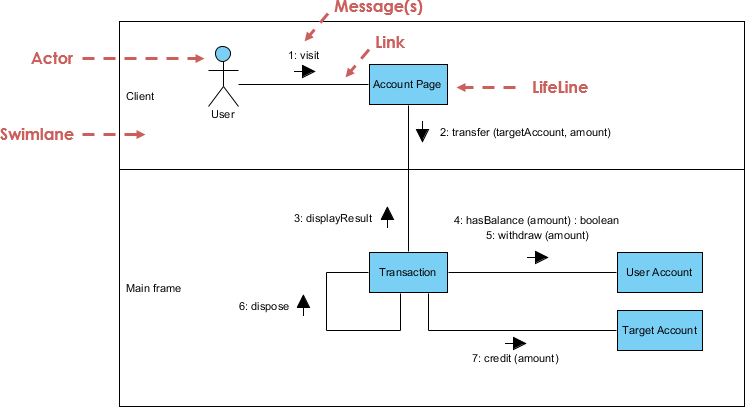

序列图、通信图与交互概览图（Sequence, Communication & Interaction Overview Diagrams）

我们的结论： 调试必备。序列图是我们讨论 API 契约的首选。通信图帮助优化对象协作。交互概览图让我们在不陷入细节的情况下导航复杂流程。

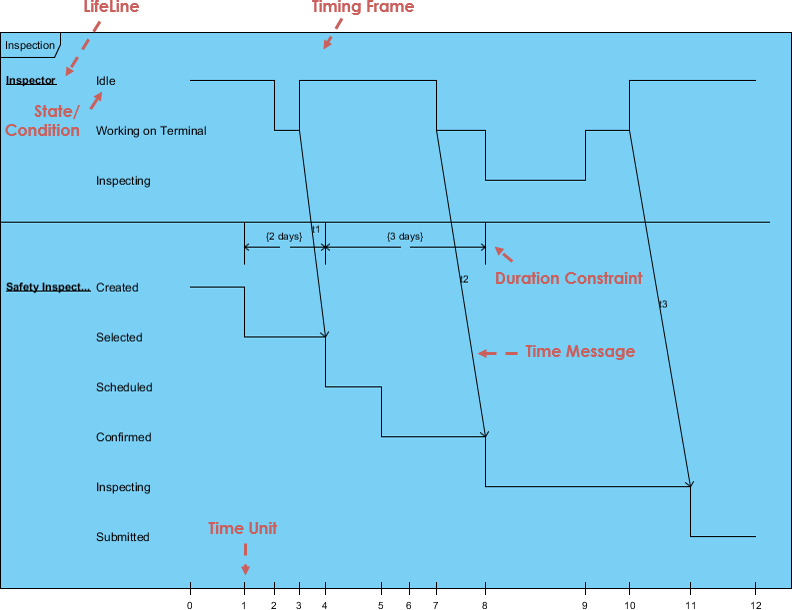

时序图（Timing Diagrams）

我们的结论： 小众但关键。偶尔用于实时系统或性能关键路径。

实践 UML：真正有帮助的 AI 工具

说实话：手动创建和维护 UML 图很繁琐。这就是为什么我对 AI 驱动的 UML 工具持怀疑态度------直到我试用了 Visual Paradigm 的套件：

💬 AI 图表聊天机器人

"描述一个带 MFA 的用户登录流程" → 30 秒内获得可用的序列图。非常适合快速原型设计。

🌐 AI WebApps

引导式工作流将我们的粗略草图转化为符合标准的 UML 模型。对新人入职帮助巨大。

⚡ AI 图表生成器

从 Java 代码生成类图，准确率达 90%。大幅缩短了逆向工程时间。

📝 OpenDocs

集中管理我们的文档，嵌入自动更新的图表。再也不用担心陈旧的 Confluence 页面了。

真实评价： 这些不是魔法棒------你仍然需要 UML 专业知识------但它们能消除 80% 的繁琐工作。

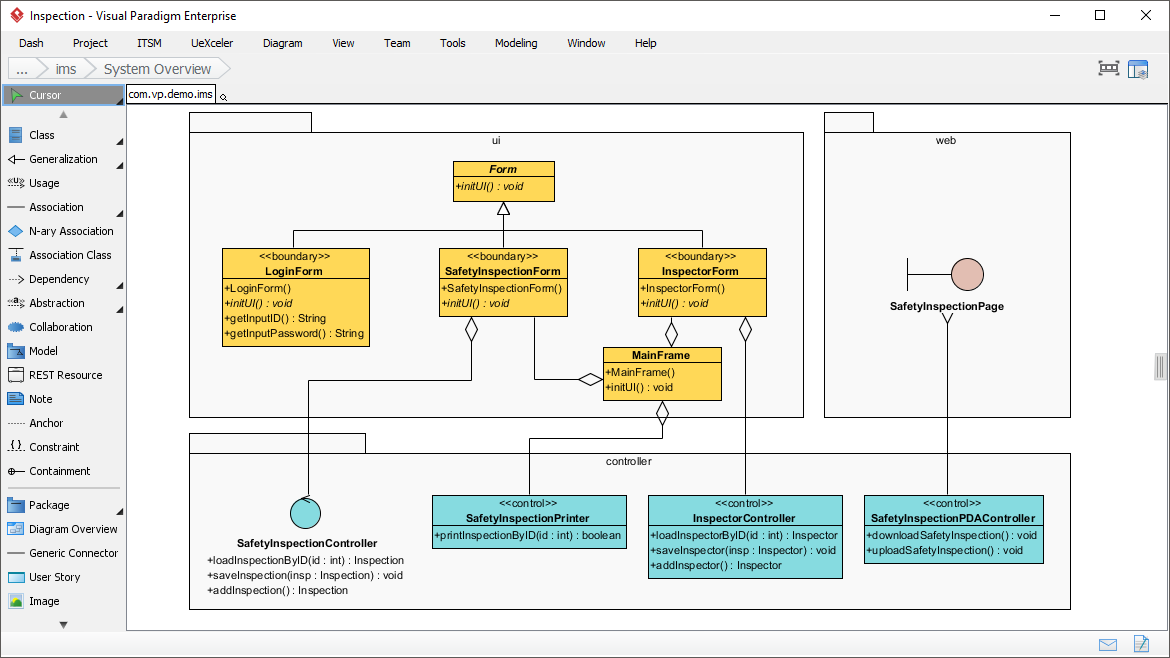

为什么 Visual Paradigm 脱颖而出：工具对比评测

在测试了 Lucidchart、Draw.io、Enterprise Architect 和 Visual Paradigm 之后，以下是我的坦率评估：

"简单"网页绘图工具的问题

❌ 无法在图之间引用模型（破坏可追溯性）
❌ 缺乏企业级协作功能
❌ UML 2.x 符号支持有限

为什么 Visio 不够用

❌ 适合静态绘图，不适合动态模型
❌ 零代码工程或敏捷集成能力

Visual Paradigm 的优势所在

✅ 完整 UML 2.x 合规 ，支持全部 14 种图类型

✅ 敏捷集成 ：无缝将用例 → 用户故事 → 任务转换

✅ 代码工程 ：从类图生成 Java/C#/Python 代码；逆向工程现有代码

✅ 真正可追溯 ：一个模型，多个视图，跨项目引用

✅ 团队协作 ：实时协同编辑，带冲突解决功能

✅ 网页图表：免费在线访问 BPMN、AWS、Azure 图表，无额外成本

免费试用 Visual Paradigm ------ 我试了，两周内就收回了成本。

结论：12 个月后的 UML 心得

如果你还在犹豫是否要投资 UML 和专业建模工具，以下是我用经验换来的建议：

从用例开始。它们是业务需求与技术设计之间的桥梁。
不要绘制所有图。优先关注高风险、高复杂度的领域。
工具很重要。好的 UML 工具（如 Visual Paradigm）不是成本，而是效率倍增器。
拥抱 AI 辅助。让 AI 处理模板工作，你专注于架构决策。
保持模型鲜活。将 UML 集成到 CI/CD 流程中，确保图表保持最新。

UML 不是为了完美的图表------它是为了达成共识。当整个团队使用相同的视觉语言时，你就能更快、更好地构建系统。这就是我的亲身体验，也是为什么我现在认为：对于严肃的软件开发，UML 建模不再是可选项，而是必选项。
