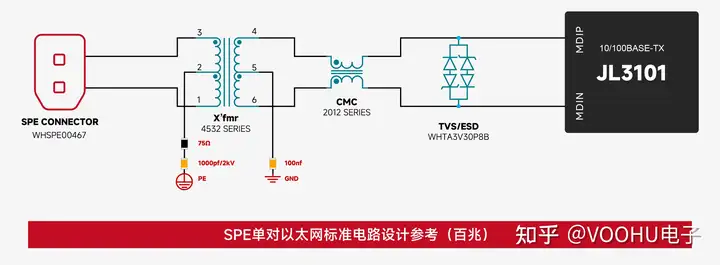

方案简介
1.初级侧接线：
•差分对连接：网络变压器的初级侧接入差分对。
•去耦电容：初级侧应通过一个100nF的电容连接至GND，确保信号的稳定性和完整性。
2.次级侧接线：
•SPE连接：次级侧差分信号应分别连接到SPE接口的引脚。
• BOB Smith电路：次级侧应分别接入一个75Ω的电阻，随后通过一个1nF/2KV及以上的电容连接至机壳地。推荐使用1206封装的贴片陶瓷电容或具有较宽脚距的高压瓷片电容。
3.接地处理：
•BOB Smith电路：由75Ω电阻和1nF电容组成的电路，为共模信号提供回流路径，有效滤除共模信号，改善电磁干扰（EMI），并在一定程度上抑制浪涌电流。
•去耦电容：100nF电容用于滤除高频噪声，确保信号的稳定性和完整性。
•耐压电容：1nF电容的耐压值必须达到2KV或更高，以确保在高压环境下的可靠性。
4.方案简述：
该方案基于景略半导体的JL310x（百兆）和JL311x（千兆）系列开发，通过3v3或1v8的TVS防护，由2012封装的CMC实现共模抑制，再经过4532的x'fmr信号隔离和阻抗匹配，即可通过Voohu的SPE连接器对外通信。

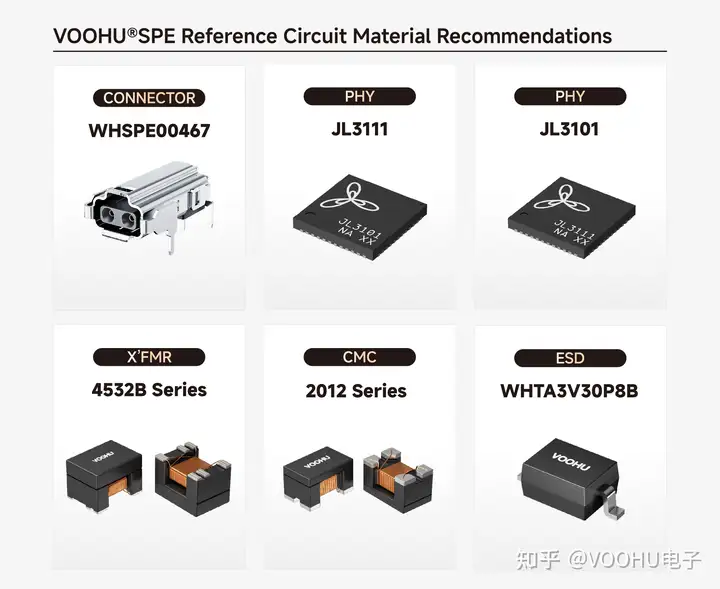

推荐物料
为实现可靠的单对以太网（SPE）通信，本方案选用沃虎电子（VOOHU）的全套核心器件：SPE连接器采用WHSPE00467 （2PIN插座，额定电压60V/4A，插板式安装）；PHY芯片选用景略半导体JL3101 （百兆）或JL3111 （千兆），支持3.3V/1.8V I/O电压；信号链路中，共模抑制采用2012A系列共模电感（CMC） ，信号隔离与阻抗匹配则选用4532B系列变压器（X'FMR） ；接口防护搭配WHTA3V30P8B（3.3V双向TVS，0.8pF低电容，SOD323封装）。
注：以上方案均为标准设计仅供参考，最终电路设计以现场需求为准，来电咨询可免费获取深入支持。
