Linux内核与驱动：8.ioctl驱动基础

在 Linux 字符设备驱动开发中，open、read、write 等基础系统调用能够满足设备的基本数据读写需求。然而，当应用程序需要对设备进行更复杂的控制时------比如设置串口的波特率、配置 A/D 转换的采样精度、控制 LED 的闪烁频率等------仅仅依靠 read/write 就显得力不从心了。

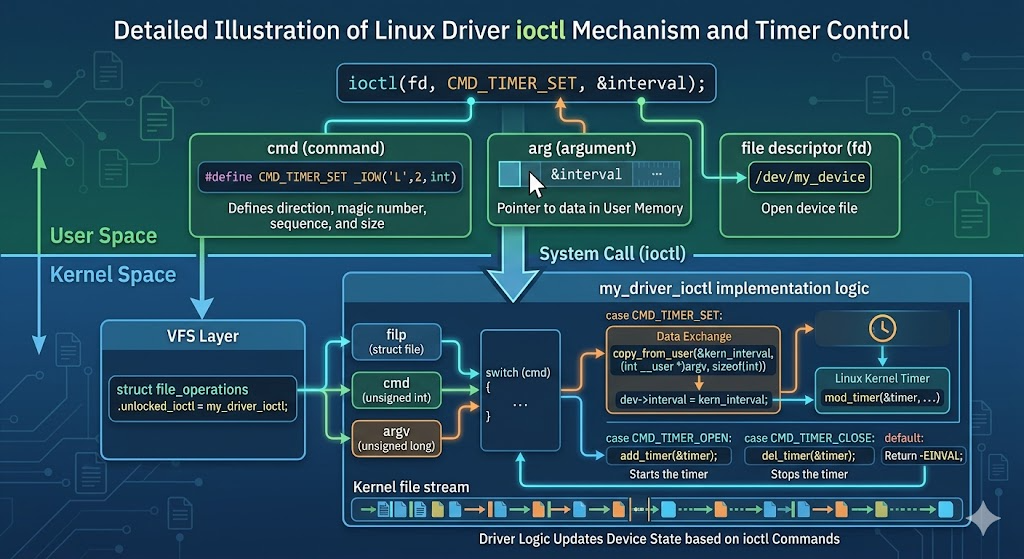

ioctl（Input/Output Control）正是为解决这类问题而生的系统调用。它充当了用户空间应用程序与设备驱动程序之间的"特殊指令通道"，允许应用程序向驱动程序发送控制命令和配置参数。可以这样理解：字符设备驱动像一个工具箱，基础功能（打开/关闭设备、读写数据）是标配工具，而 ioctl 就像这个工具箱的扩展插槽，当需要特殊操作时，就可以通过添加新的 ioctl 指令来实现额外功能。

一个典型的例子是串口驱动：串口数据的收发通过 read/write 操作，而串口的波特率、校验位、停止位则通过 ioctl 进行设置。

1.ioctl函数介绍

用户空间ioctl函数原型为：

cpp 复制代码

int ioctl(int fd, int cmd, ...) ;

fd为文件描述符，cmd为命令码，......为参数；

ioctl 函数调用时，第二个参数 cmd 是一个 32 位的命令码，它并不是一个随意填写的整数，而是经过了精心的编码。Linux 将 32 位的 cmd 划分为四个位段：

位段	位范围	宽度	含义
方向（direction）	31-30	2 bits	数据传输方向
数据大小（size）	29-16	14 bits	传输的数据大小
设备类型（type/幻数）	15-8	8 bits	驱动标识符
命令编号（number）	7-0	8 bits	具体命令序号

我们可以通过位操作来构造cmd命令码，打包比较麻烦，所以内核提供了四个宏来构造命令码，简化了命令的定义过程：

宏	含义	适用场景
_IO(type, nr)	无数据方向的命令	不传输任何参数的命令
_IOR(type, nr, data_type)	从驱动读取数据	获取设备状态、参数
_IOW(type, nr, data_type)	向驱动写入数据	设置设备参数、配置
_IOWR(type, nr, data_type)	双向数据传输	需要同时读写数据的命令

命令宏的使用格式如下：

cpp 复制代码

// 定义幻数（通常用一个ASCII字符标识你的驱动）
#define MY_DEVICE_TYPE 'M'

// 定义各种命令
#define MY_CMD_RESET      _IO(MY_DEVICE_TYPE, 0)          // 无参数命令
#define MY_CMD_GET_STATUS _IOR(MY_DEVICE_TYPE, 1, int)    // 读取状态
#define MY_CMD_SET_CONFIG _IOW(MY_DEVICE_TYPE, 2, struct my_config) // 设置配置
#define MY_CMD_EXCHANGE   _IOWR(MY_DEVICE_TYPE, 3, struct my_data)  // 双向传输

2.驱动中ioctl的实现

在新版 Linux 内核（2.6.36 以后）中，file_operations 结构体中原有的 ioctl 函数指针已被移除，取而代之的是 unlocked_ioctl 和 compat_ioctl 。对于大多数字符设备驱动，只需要现 unlocked_ioctl 即可。

内核中 unlocked_ioctl 的函数原型为：

cpp 复制代码

long (*unlocked_ioctl)(struct file *filp, unsigned int cmd, unsigned long arg);

驱动ioctl的实现：

cpp 复制代码

#define CMD_TEST0 _IO('L',0)
#define CMD_TEST1 _IO('L',1)
#define CMD_TEST2 _IOW('A',0,int)
#define CMD_TEST3 _IOR('A',1,int)

long cdev_test_ioctl (struct file *filp, unsigned int cmd, unsigned long argv)
{
    int val = 0;
    int ret;
    switch(cmd)
    {
        case CMD_TEST0:
            printk("this is cmd0\n");
            break;
        case CMD_TEST2:
            val = (int)argv;
            printk("cmd2's argv:%d",val);
            break;
        case CMD_TEST3:
            val = 99;
            ret = copy_to_user((int*)argv,&val,sizeof(val));
            if(ret > 0)
            {
                printk("copy to user failed");
                return -1;
            }
            default:
                break;
    }
    return 0;
}

static struct file_operations fops = {
    .owner = THIS_MODULE,
    .open = cdev_test_open,
    .read = cdev_test_read,
    .write = cdev_test_write,
    .release = cdev_test_release,
    .llseek = cdev_test_llseek,
    .unlocked_ioctl = cdev_test_ioctl,
};

测试程序：

cpp 复制代码

#include <stdio.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <unistd.h>
#include <string.h>
#include <sys/ioctl.h>

#define CMD_TEST0 _IO('L',0)
#define CMD_TEST1 _IO('L',1)
#define CMD_TEST2 _IOW('A',0,int)
#define CMD_TEST3 _IOR('A',1,int)

int main(int argc,char* argv)
{
    int fd = open("/dev/cdev_test_device",O_RDWR);
    if(fd < 0)
    {
        printf("open failed\n");
        perror("open failed");
        return -1;
    }
    int ret;
    // ret = ioctl(fd,CMD_TEST0);
    // if(ret < 0)
    // {
    //     printf("ioctl failed");
    //     return -1;
    // }
    int val;
    ret = ioctl(fd,CMD_TEST3,&val);
    if(ret < 0)
    {
        printf("ioctl failed");
        return -1;
    }
    printf("cmd3 val is %d",val);
    return 0;
}

注意，用户空间和内核空间都要声明：

cpp 复制代码

#define CMD_TEST0 _IO('L',0)
#define CMD_TEST1 _IO('L',1)
#define CMD_TEST2 _IOW('A',0,int)
#define CMD_TEST3 _IOR('A',1,int)

一般情况下可以写到一个头文件中。

3.ioctl传参相关

如果用户程序调用 ioctl(fd, CMD, 100)，那么驱动中 arg 的值就是 100。
如果用户程序调用 ioctl(fd, CMD, &data)，那么驱动中 arg 的值就是 变量 data 在用户空间的虚拟地址。

这种设计带来两种完全不同的数据传递方式，需要开发者根据命令码的定义来区分对待。

对比维度	传值（传递整数值）	传地址（传递指针）
用户调用示例	ioctl(fd, CMD, 100)	ioctl(fd, CMD, &my_struct)
驱动中 `arg` 的含义	用户想要传递的数值本身	用户空间缓冲区的虚拟地址
驱动中访问方式	直接使用 arg	必须通过 copy_from_user / copy_to_user
适用数据类型	int，char等标量值	结构体、数组、字符串等复杂数据

温馨提示

**类型转换：**在内核里，arg 是 unsigned long 类型。如果你传的是负数或者指针，记得进行适当的强制类型转换。
**安全风险：**如果 arg 代表的是地址，千万不要在内核里直接解引用它（例如 int v = *(int *)arg;）。这会导致内核崩溃或安全漏洞，务必使用 copy_from_user。

小结

ioctl 是 Linux 设备驱动开发中不可或缺的核心接口。理解它的命令码编码规则、四个命令宏的用途、内核中 unlocked_ioctl 的实现方式以及用户空间的调用方法，是掌握字符设备驱动开发的关键一步。在实际项目中，合理地使用 ioctl 可以让驱动更加灵活、功能更加丰富。
