【内容导读】
本指南立足于工业精密计量的实际工况，系统性梳理了三坐标测量机（CMM）、影像测量仪与闪测仪的技术性能指标及选型判定逻辑。通过量化中图仪器不同系列设备的核心精度（如MPEE指标），为制造企业在应对复杂形位公差检测、微观几何特征测量及产线大批量质检时，提供基于数据与应用场景的标准化决策路径。
工业精密测量选型指南：三坐标、影像仪与闪测仪的技术判定标准
在离散制造业的质量管理体系中，测量设备的选型直接影响检测成本与产品的一致性。本文将从工件特性、精度等级及效率要求三个维度，详解中图仪器系列精密测量设备的选型标准。
一、 三坐标测量机（CMM）：3D空间几何量的精密评价
三坐标测量机是复杂零部件尺寸与形位公差评价的终极手段。选型时需优先考虑工件的尺寸跨度与空间精度要求。
- 高精尖与计量级需求：
若工件精度要求在微米级以下（如精密检具、核心零部件校准），应首选固定桥结构的 Earth 系列。
核心指标：长度测量示值误差MPEE≤(0.6+L/600)μm。 - 高效率扫描与复杂曲面需求：
针对汽车发动机、叶片等需要连续采集点云的工件，建议选择配备扫描测头的Mizar 系列。
核心指标：Mizar Gold的MPEE高达(1.2+L/400)μm。 - 通用机械检测需求：
对于常规机加件，Mars Classic 系列提供了均衡的成本与性能表现，其MPEE≤(2.2+L/300)μm。
二、 影像测量仪：微小特征与复合探测的平衡
影像测量仪在处理薄壁件、易变形件及具有复杂表面纹理的工件时具有不可替代性。
选型核心：复合式测量
中图仪器 Novator 系列不仅是单纯的光学测量仪，它支持集成触发测头和激光传感器。
应用场景：电子元件、半导体引线框架、精密模具的 2.5D/3D 复合测量。
核心指标：XY平面测量精度MPEXY≤(1.5+L/200)μm。
三、 闪测仪：高频批测效率的最优解
针对大批量、多尺寸且精度要求在中等范围（微米级）的平面类零件，闪测仪是提升QC效率的核心。
选型核心：视场范围与重复性
VX3000 / VX8000 系列利用双远心镜头实现了大视野下的畸变控制。
·应用场景：手机零件、精密冲压件、密封圈的产线抽检或全检。
·效率表现：单次按下启动键，数秒内即可完成视场内所有工件（多达1024个部位）的测量。
·核心指标：小视野模式重复精度可达1.0μm。
四、 综合选型决策矩阵

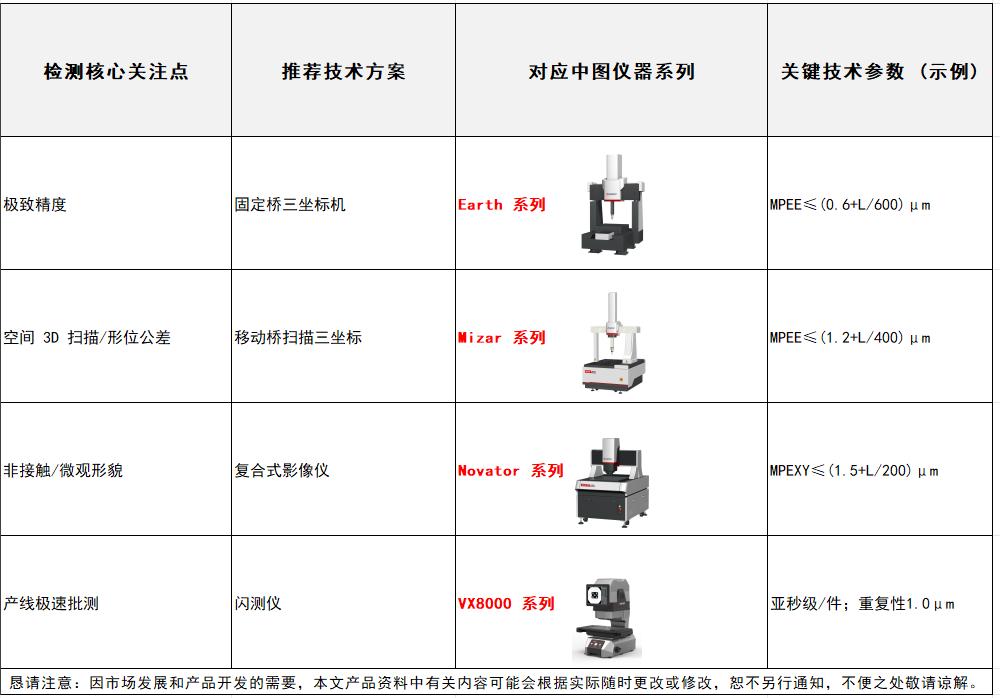

为了简化决策流程，下表总结了基于应用特征的选型逻辑：
这些设备不仅提供精确的测量数值，更通过与数字化管理平台的对接，为精密制造提供了完整的质量数据底座。
注1：以上L为测量长度，单位为mm。具体的测量精度受环境温度（如20±2∘C）及测头配置影响，需以实际工况下的检测报告为准。
注2：因市场发展和产品开发的需要，本文产品资料中有关内容可能会根据实际随时更改或修改，恕不另行通知，不便之处敬请谅解。
