三坐标测量机路径规划与补偿技术:如何用算法看见微米级误差?

三坐标测量的微米级精度背后,是精密的路径规划算法与实时补偿技术在保驾护航。三坐标测量机的智能避撞算法保障了测量的安全与高效;温度补偿技术消除了环境的无形干扰;点云智能处理则让海量数据蜕变为精准的工程决策依据。

"智能避让路径"(如圆弧避撞)的数学建模逻辑解析

面对复杂工件与夹具,传统直线路径极易引发碰撞。智能避让路径(如圆弧避撞)的核心在于精准的数学建模与空间解析:
1.碰撞体素化建模

将测头、加长杆、工件、夹具等关键实体在测量空间内进行离散化表达,构建其运动包络体的数学边界模型,这是三坐标测量机(CMM)实现智能避撞的核心基础。

体素化建模的本质是:用空间网格的"占位符"替代复杂几何体,将碰撞问题转化为高效的网格状态查询。它平衡了精度与速度,使三坐标能在微米级测量中实现"零碰撞"的智能运动控制,是算法"看见"物理空间的核心基石。
2.实时干涉检测算法

基于计算几何(如向量叉积判断点线关系、分离轴定理SAT进行凸包快速碰撞测检测),在路径规划时实时计算测头系统与障碍物的最小距离。

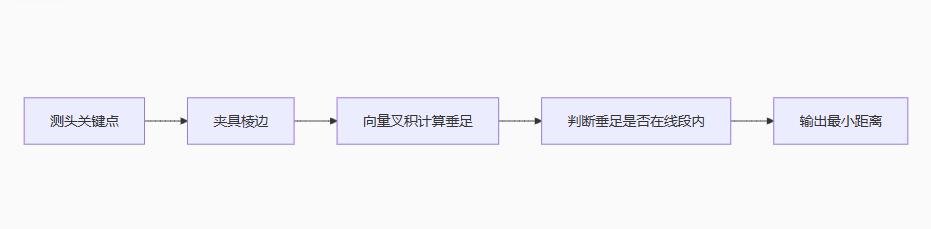

关键技术1:向量叉积判断点线关系

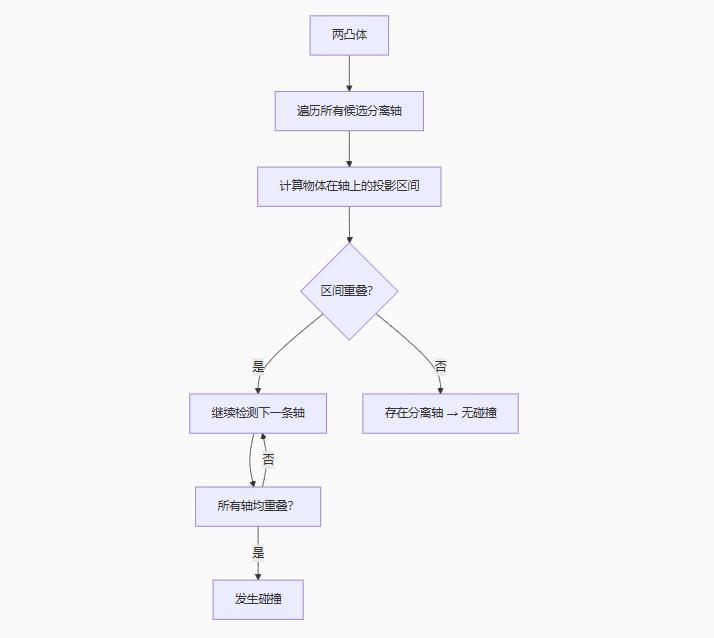

关键技术2:分离轴定理(SAT)

核心原理:两凸体未碰撞 ⇔ 存在一条分离轴,使两物体在该轴上的投影区间不重叠。

向量叉积解决点/线/面之间的精确距离计算;分离轴定理解决凸体之间的碰撞存在性判断。两者结合,在保证微米级安全精度的同时,满足三坐标运动控制的毫秒级实时响应需求,是智能避撞系统的"神经反射弧"。

实时干涉检测算法的本质就是用计算几何将物理碰撞问题转化为高效的向量运算与投影区间判断。
3.最优圆弧路径生成

当检测到潜在碰撞风险,三坐标测量机算法自动计算"安全球半径"与"切点"。依据空间解析几何原理,生成绕过障碍物的最优圆弧路径参数方程(圆心坐标、半径、起止角)。其关键在于保证路径连续光滑(C1或C2连续),避免测头急停急启引入振动误差。
4.路径平滑优化

应用样条曲线(如B样条、NURBS)对连接点进行平滑处理,确保测量运动平稳,减少动态误差。

此过程将工程师的经验转化为精确的数学规则,实现测量过程"零碰撞"与效率最大化。

温度补偿技术:材料膨胀系数如何融入实时修正算法?

温度变化是微米级测量的"隐形杀手"。现代三坐标测量机温度补偿技术融合材料科学与实时算法:
1.双维度补偿

(1)设备补偿:基于机体温感网络实时数据,利用机床材料(如花岗岩、陶瓷、钢)的已知热膨胀系数(CTE),通过空间网格模型补偿因温度梯度导致的CMM结构变形。

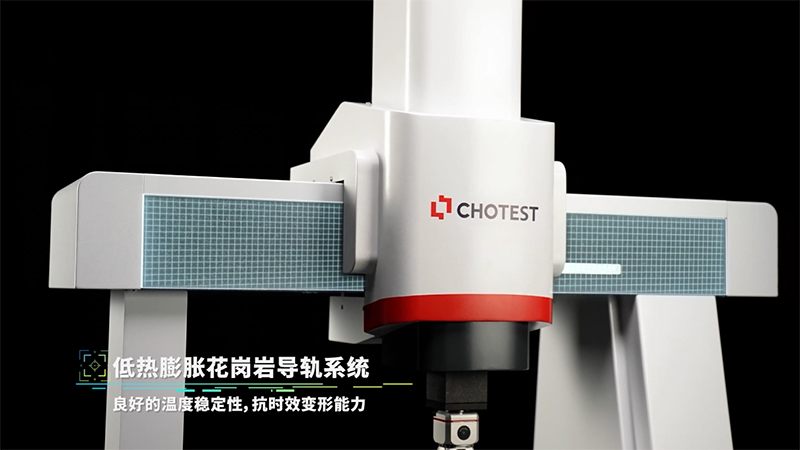

(图:中图三坐标)

(2)工件补偿:核心难点。需输入被测工件材料的精确CTE(或从数据库匹配)。补偿算法依据实时工件温度(通常通过非接触红外测温或多点接触测温获取)与标准温度(如20℃)的差值ΔT,对每个测量点坐标进行动态修正:补偿值 = 原始坐标 * CTE * ΔT
2.实时算法融合

补偿计算需在毫秒级完成,内嵌于CMM控制系统的实时内核。算法需高效处理空间坐标变换,将温度影响量实时叠加到测量结果上。
3.多传感器数据融合

整合机体温感数据、工件温感数据、环境温湿度数据,构建综合补偿模型,显著提升复杂工况下的测量可靠性。

点云数据处理:从海量扫描点到形位公差报告的生成流程

从密集扫描点到直观的形位公差报告,需经历严谨高效的数据处理链:
1.数据采集与预处理

(1)扫描路径规划:依据待测特征(自由曲面、孔、槽等)智能生成最优点云采集路径。

(2)点云去噪滤波:应用统计滤波、半径滤波、高斯滤波剔除离群噪点与异常值。

(3)点云精简:在保证特征精度的前提下,使用曲率采样、均匀网格采样等方法降低数据量,提升后续处理速度。
2.特征提取与拟合

(1)几何特征拟合:应用最小二乘法、最小区域法、最大内切/最小外接等算法,将点云拟合为精确的平面、圆柱、球、圆锥等几何元素。

(2)自由曲面重构:利用NURBS曲面或三角网格精确还原复杂曲面形态。

(3)基准建立与对齐:依据图纸要求建立基准参考系(Datum Reference Frame, DRF),通过坐标变换(如最佳拟合对齐、3-2-1对齐)将测量数据与CAD模型或理论坐标系精确匹配。
3.形位公差计算与报告生成

(1)GD&T 算法引擎:核心模块。依据ASME Y14.5或ISO GPS标准,计算位置度、轮廓度、平行度、圆跳动等所有形位公差项。例如,位置度计算需基于DRF,找到被测要素实际位置相对其理论位置的最大允许变动区域。

(2)可视化与报告:生成包含公差带图示、偏差色谱图、数据表格的详细报告。直观展示工件何处超差、超差量值,为工艺改进提供精准依据。

三坐标测量机的微米级精度,是数学、物理、计算机科学与精密机械深度融合的结晶。智能避撞算法、温度补偿技术、点云智能处理,掌握这些核心算法,就掌握了在微观尺度上洞察质量、驱动精造的"金钥匙"。随着AI与工业物联网的渗透,三坐标测量技术将持续突破物理极限,为智能制造提供更强大的质量保障基石。
