硬件笔记——Allegro绘制PCB(未完待续)

一、前期准备

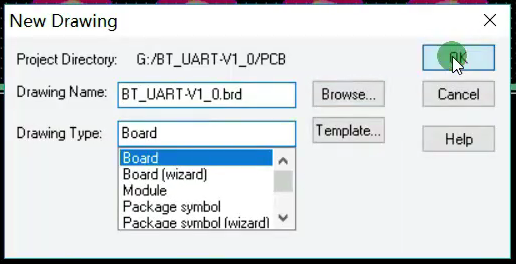

1、新建PCB及设置参数

brd文件就是PCB文件:

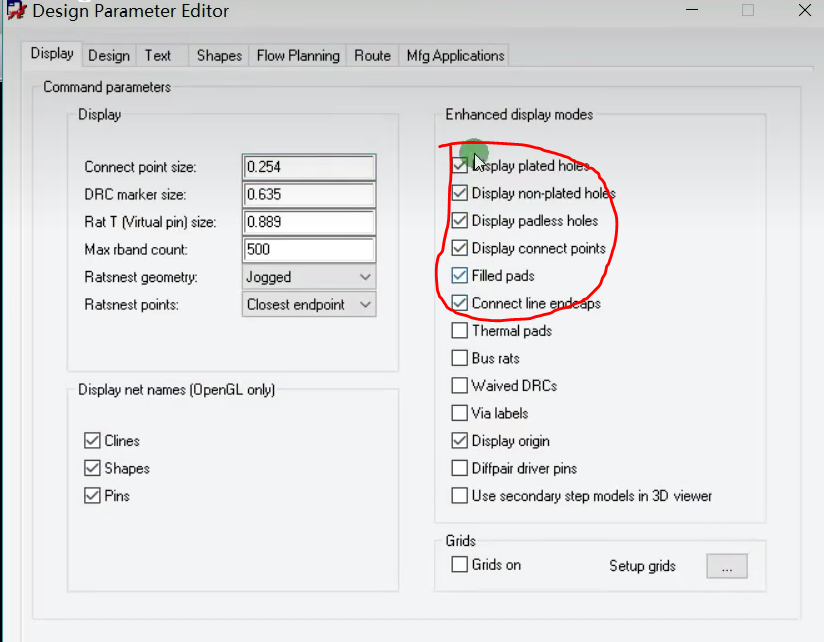

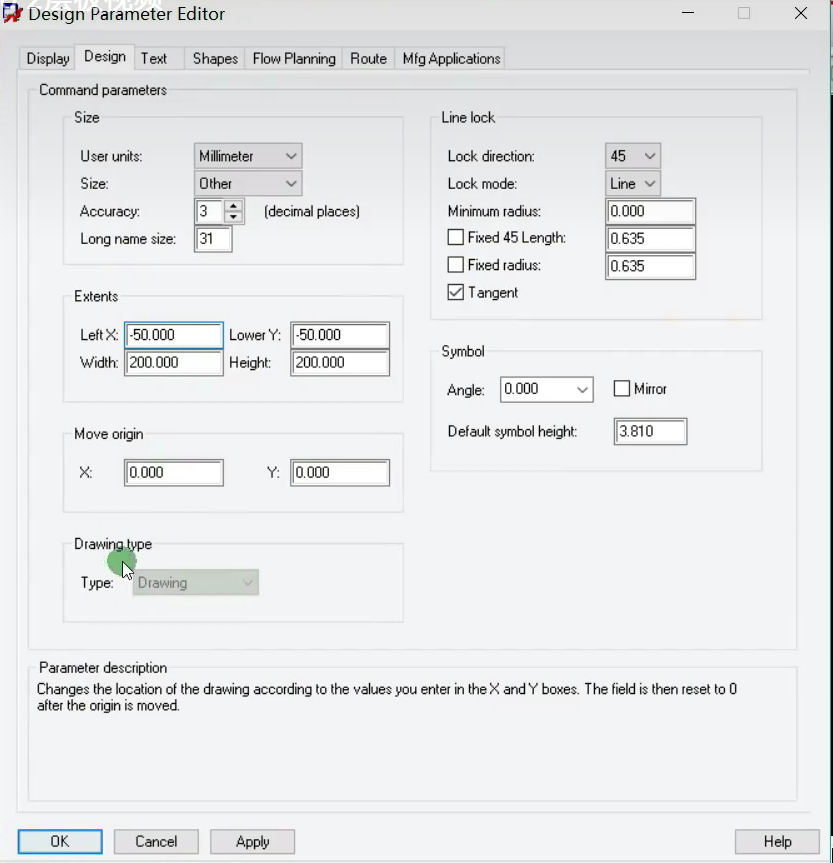

2、设置显示参数及可操作区域

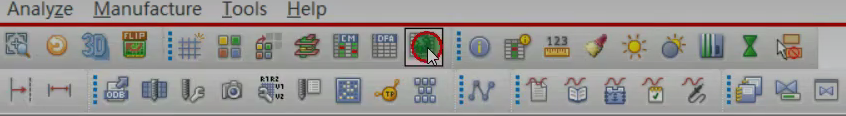

点击工具栏地球图标:

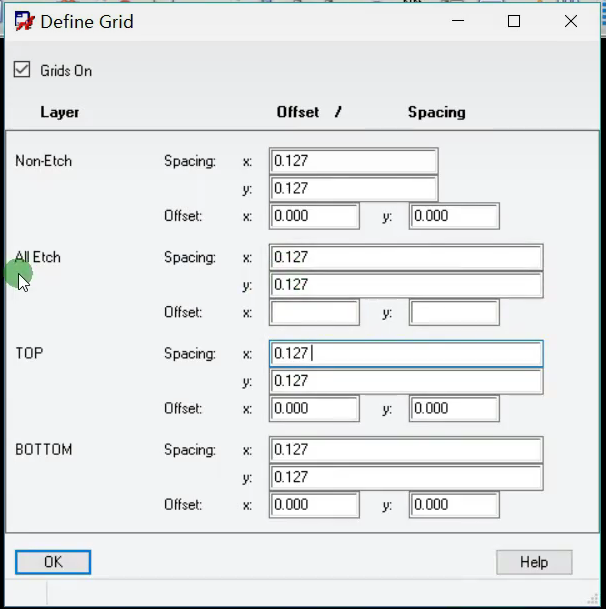

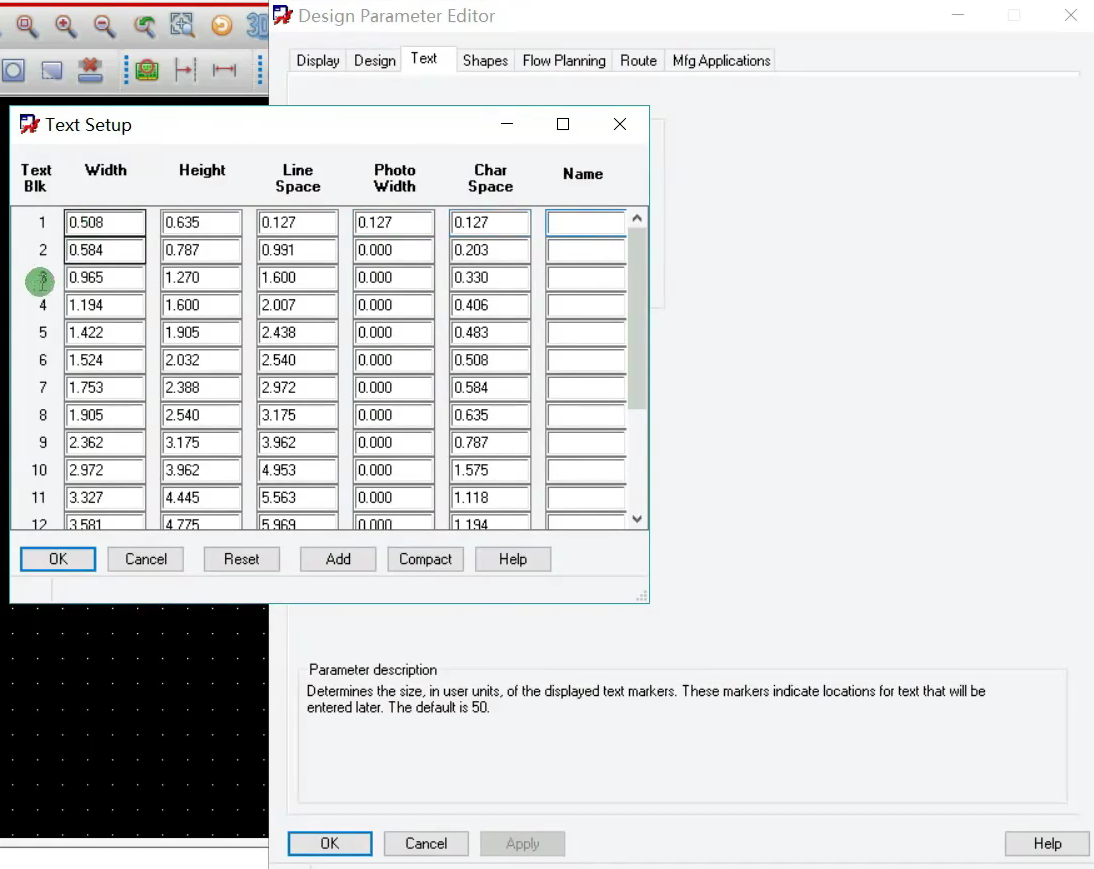

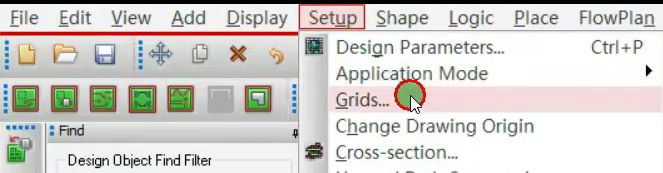

3、设置栅格和文本参数

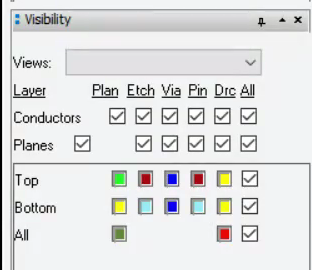

4、设置Subclass的颜色

设置板框层颜色:

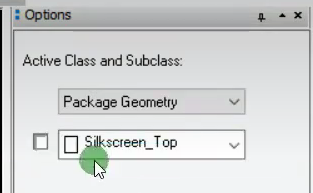

设置顶部丝印层颜色:

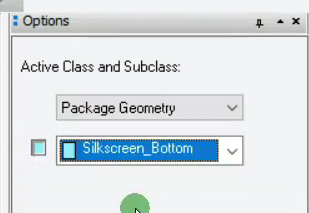

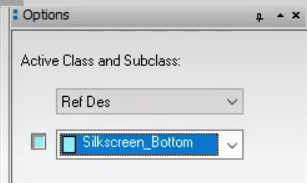

设置底部丝印层颜色:

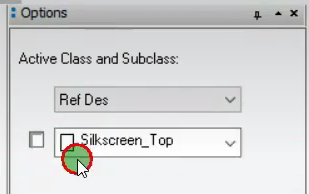

位号也设置:

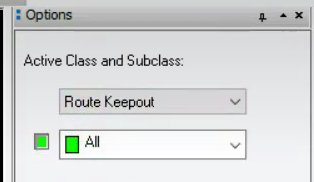

禁止布线区域:

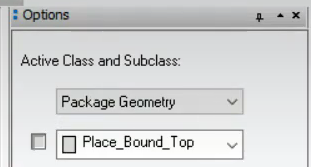

Place Bound区域:

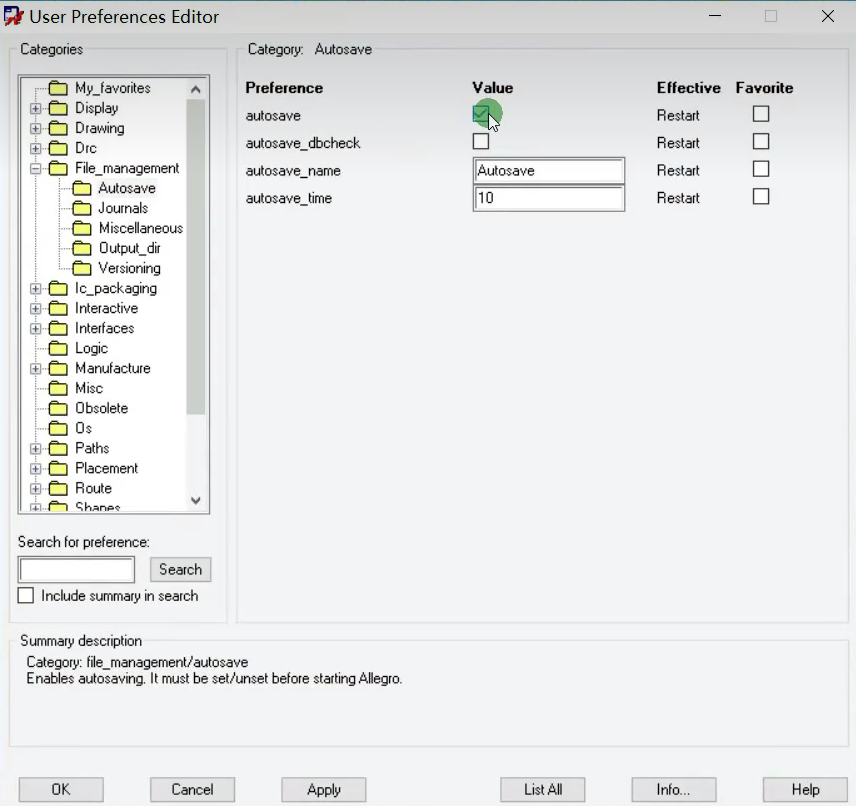

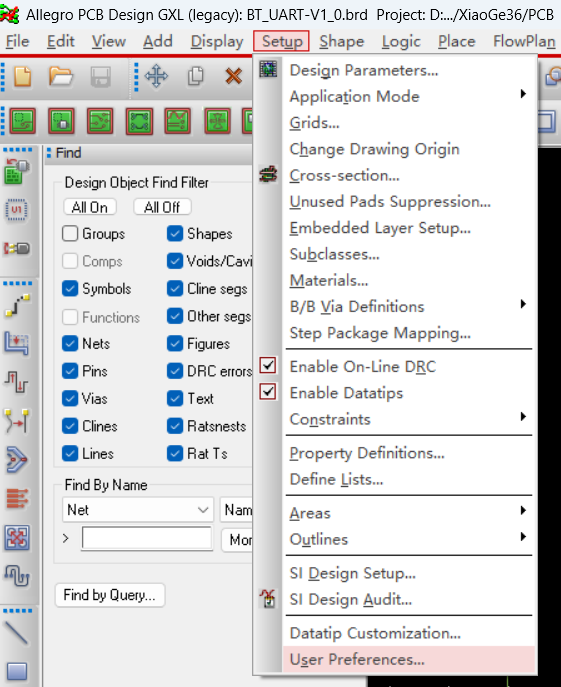

5、设置自动备份

设置好后点击ok并重启软件:

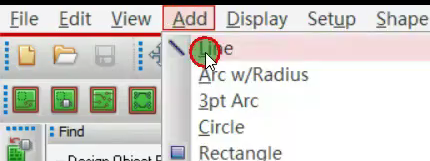

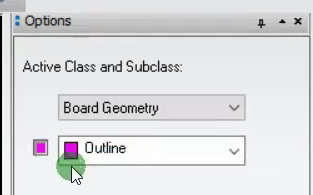

二、绘制Outline板框和Routekeepin区域

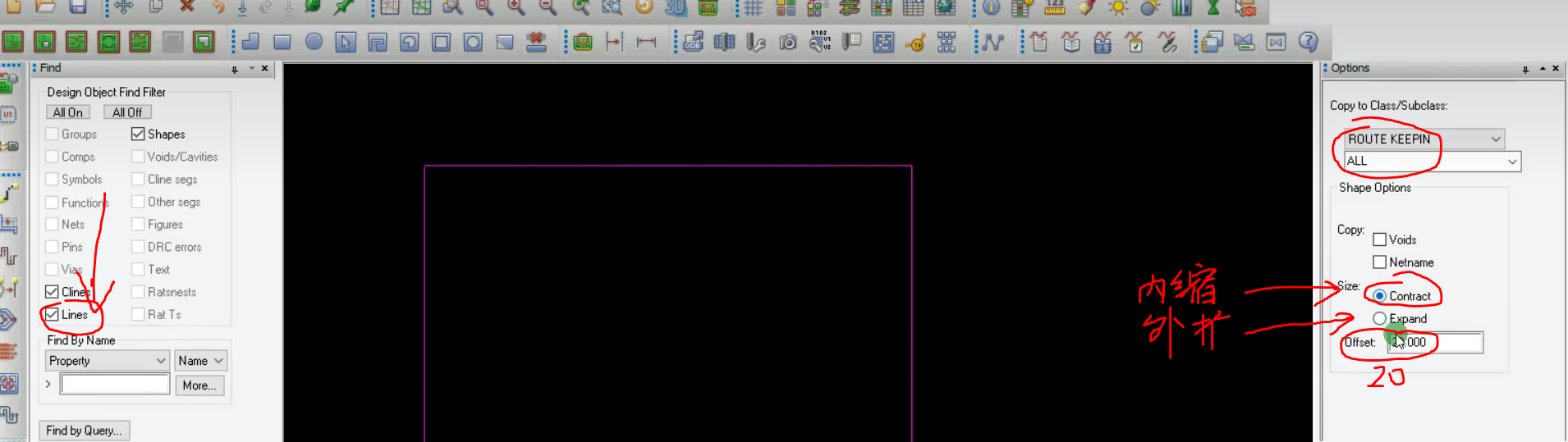

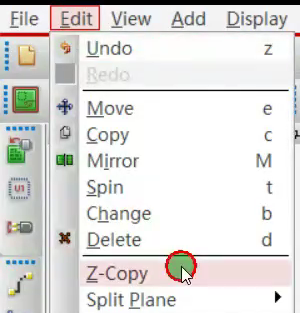

为了让走线距离板边有一段距离,一般绘制一个内缩20mil的Routekeepin区域。

以48*37的板框为例:

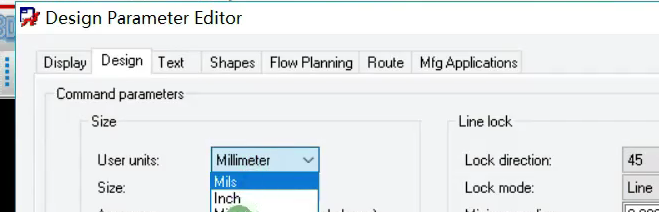

绘制完板框就可以把单位切换成mil了:

单击板框区域即可!!!

三、设置Gerber

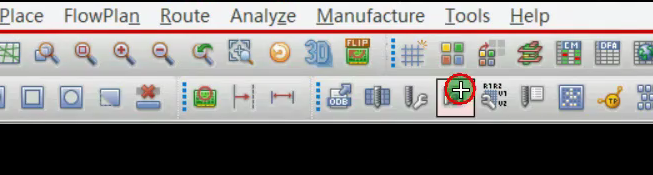

点击这个照相机图标
