一、前言
VLAN（Virtual Local Area Network，虚拟局域网）是将一个物理的LAN在逻辑上划分成多个广播域，一个VLAN就是一个子网，每个VLAN就是一个单独广播域，同一个VLAN可以直接二层通信，不同的VLAN间不能直接通信必须通过三层设备实现互相访问。
二、VLAN配置

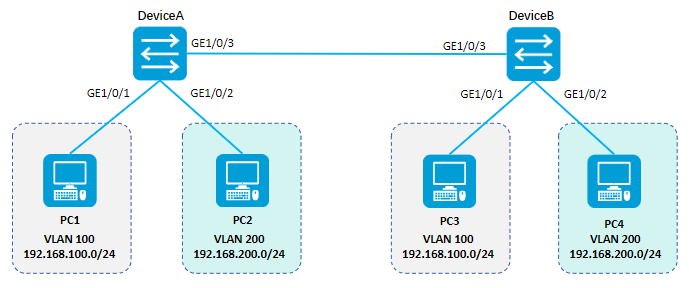

组网拓扑
某企业网络采用 VLAN 技术实现部门间二层流量隔离，避免广播风暴并提升通信安全性。其中，部门 A 划分为 VLAN 100，使用 192.168.1.0/24 网段，终端网关为 192.168.1.1；部门 B 划分为 VLAN 200，使用 192.168.2.0/24 网段，终端网关为 192.168.2.1。基于端口的 VLAN 划分及VLAN 接口配置如下：
- 同一 VLAN 内主机可实现二层互通，不同 VLAN 间主机二层隔离、三层互通；
- 配置 Device A 作为部门 A 用户的网关，Device B 作为部门 B 用户的网关。
配置步骤
步骤 1 Device A 配置。
-
创建 VLAN 100，将接口加入 VLAN 100。
[DeviceA] vlan 100
[DeviceA-vlan100] port gigabitethernet 1/0/1
[DeviceA-vlan100] quit -
创建 Vlan-interface 100，配置VLANIF接口IP 地址。
[DeviceA] interface Vlan-interface 100
[DeviceA-Vlan-interface100] ip address 192.168.100.1 24
[DeviceA-Vlan-interface100] quit -
创建 VLAN 200，将接口加入 VLAN 200。
[DeviceA] vlan 200
[DeviceA-vlan200] port gigabitethernet 1/0/2
[DeviceA-vlan200] quit -
创建 Vlan-interface 200，配置VLANIF接口 IP 地址。
[DeviceA] interface Vlan-interface 200
[DeviceA-Vlan-interface200] ip address 192.168.200.2 24
[DeviceA-Vlan-interface200] quit -
互联Trunk链路类型配置，允许 VLAN 100 和 VLAN 200 的报文通过，取消VLAN 1 通过。
[DeviceA] interface gigabitethernet 1/0/3
[DeviceA-GigabitEthernet1/0/3] port link-type trunk
[DeviceA-GigabitEthernet1/0/3] port trunk permit vlan 100 200
[DeviceA-GigabitEthernet1/0/3] undo port trunk permit vlan 1
[DeviceA-GigabitEthernet1/0/3] quit
步骤 2 Device B 配置。
-
创建 VLAN 100，将接口加入 VLAN 100。
[DeviceB] vlan 100
[DeviceB-vlan100] port gigabitethernet 1/0/1
[DeviceB-vlan100] quit -
创建 Vlan-interface 100，配置VLANIF接口 IP 地址。
[DeviceB] interface Vlan-interface 100
[DeviceB-Vlan-interface100] ip address 192.168.100.2 24
[DeviceB-Vlan-interface100] quit -
创建 VLAN 200，将接口加入 VLAN 200。
[DeviceB] vlan 200
[DeviceB-vlan200] port gigabitethernet 1/0/2
[DeviceB-vlan200] quit -
创建 Vlan-interface 200，配置VLANIF接口 IP 地址。
[DeviceB] interface Vlan-interface 200
[DeviceB-Vlan-interface200] ip address 192.168.200.1 24
[DeviceB-Vlan-interface200] quit -
互联Trunk链路类型配置，允许 VLAN 100 和 VLAN 200 的报文通过，取消VLAN 1 通过。
[DeviceB] interface gigabitethernet 1/0/3
[DeviceB-GigabitEthernet1/0/3] port link-type trunk
[DeviceB-GigabitEthernet1/0/3] port trunk permit vlan 100 200
[DeviceB-GigabitEthernet1/0/3] undo port trunk permit vlan 1
[DeviceB-GigabitEthernet1/0/3] quit
步骤 3 验证配置结果。
查看 Device A 上 VLAN 100 和VLAN 200 的配置信息是否成功。
[DeviceA] display vlan 100 PC1和 PC3 互相能够 ping 通。查看 PC1 的 ARP 表有 PC3 的 IP 地址和 MAC地址对应的 ARP 表项。查看 PC3 的 ARP 表有 PC1 的 IP 地址和 MAC 地址对应的 ARP 表项。
#PC1 和 PC4 互相能够 ping 通。查看 PC1 的 ARP表中没有 PC4 的 ARP 表项。查看 PC4 的 ARP 表中也没有 PC1 的 ARP 表项。
