ESP32模组烧录失败排查解决方法

前言

最近在使用乐鑫官方ESP32模组时，遇到了一个令人头疼的问题：更换两块模组，烧录依然失败，错误提示从 Wrong boot mode 到 Invalid head of packet，再到 Manufacturer: ff 无法识别Flash。一度怀疑买到假货，但最终发现元凶竟是底板电路设计！

本文将分享如何通过"飞线法"快速定位问题，并成功烧录。无论你是DIY玩家还是工程师，这个方法都能帮你避开90%的烧录坑。

一、典型故障现象

硬件是通过ESP-Prog-2,PROG 1.27 mm连接器连接ESP32模组
使用自己设计的底板或开发板，烧录时卡在 Connecting... 超时
错误提示：
- Wrong boot mode detected (0x1f/0x3f)
- Invalid head of packet (0x69)
- Failed to communicate with the flash chip
- Manufacturer: ff, Device: ffff
更换模组无效

二、为什么底板会导致烧录失败？

ESP32模组虽然内部集成了芯片和Flash，但它的Strapping引脚 （启动配置引脚）和电源完全依赖底板。底板上的任何错误设计都可能让模组"瘫痪"：

引脚	功能	错误底板设计
GPIO0	下载模式使能	没有上拉电阻、被外设拉高、按键电路错误
GPIO12	Flash电压选择（1.8V/3.3V）	错误上拉至3.3V → 导致1.8V模式，Flash不工作
GPIO2	启动日志/波特率	接LED或上拉电阻导致高电平
GPIO15	启动日志输出	错误上拉
3.3V电源	模组供电	电流不足、纹波大、电容缺失

结论：多数烧录失败，不是模组坏了，而是底板"坑"了模组。

三、飞线法：最小系统快速验证

飞线法是指跳过底板，仅用杜邦线将模组的关键引脚直接连接到烧录器（如ESP-Prog2、USB转TTL），排除底板干扰。

3.1 所需工具

ESP32模组（建议焊好排针或引脚）
烧录器：ESP-Prog2（或任意USB转TTL，支持DTR/RTS可选）
杜邦线（母对母，若干）
10kΩ电阻（用于下拉GPIO12），最好下拉也可悬空。
3.3V电源（烧录器提供）

3.2 飞线接线表

将烧录器与ESP32模组按下表连接：

ESP-Prog2 引脚	连接至 ESP32模组	作用
VDD (3.3V)	3.3V	供电
GND	GND	共地
ESP_TXD	RX (U0RXD)	烧录器发送，模组接收
ESP_RXD	TX (U0TXD)	模组发送，烧录器接收
ESP_IO0	GPIO0	下载模式控制
ESP_EN	EN	复位控制
额外：GPIO12通过10kΩ电阻下拉到GND	强制低电平	确保Flash工作在3.3V

⚠️ 关键点 ：GPIO12必须接地（或下拉），否则上电后会进入1.8V Flash模式，导致 Manufacturer: ff。

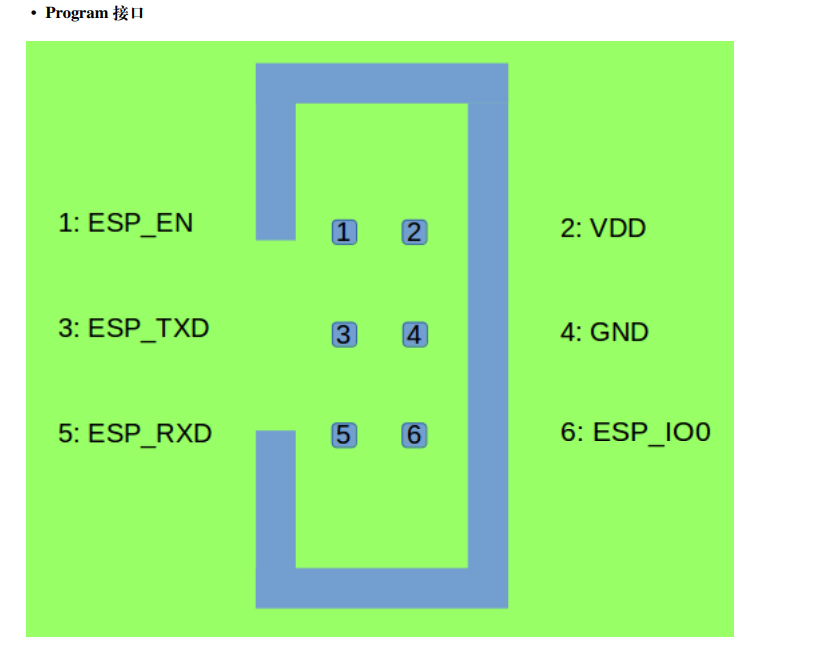

3.3 接线示意图（文字描述）

复制代码


  底板按此顺序接线是正确的，包含TX和RX按此是正确无误的，即TX就是接在TXD。

ESP-Prog-2接线是端子，直接连接即可。

3.4 烧录步骤

按上述接线连接好所有杜邦线。
打开Arduino IDE，选择正确的串口号。
点击上传。
观察IDE下方日志：
- 正常会显示 Connecting.... 然后识别芯片、MAC、烧录进度。
- 若失败，检查接线或手动进入下载模式（见下文）。

3.5 手动进入下载模式（备用）

如果自动复位失败，可以手动操作：

按住模组上的BOOT键（若无按键，用杜邦线短接GPIO0到GND）。
点按一下EN键（或短接EN到GND瞬间断开）。
松开BOOT键。
立即点击IDE上传。

四、成功标志与验证

飞线烧录成功后，你会看到类似输出：

复制代码

Connecting....
Chip is ESP32-D0WD-V3 (revision v3.1)
...
Writing at 0x00010000... (100 %)
Hash of data verified.
Leaving...
Hard resetting via RTS pin...

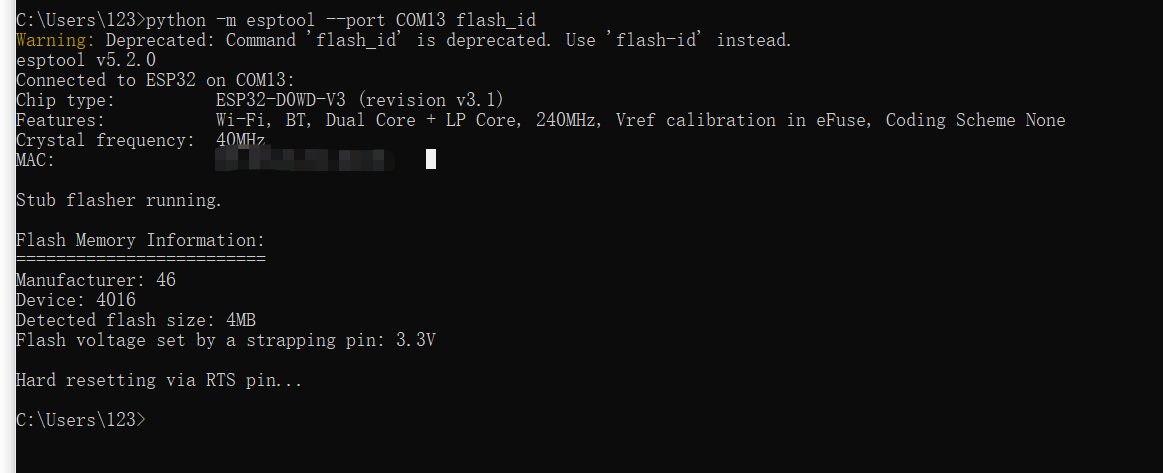

验证Flash通信 ：运行以下命令，应正确读出Flash ID（非 ff）：

复制代码

python -m esptool --port COM13 flash-id

预期输出：

复制代码

Manufacturer: 5e
Device: 4014
Detected flash size: 4MB
Flash voltage set by a strapping pin: 3.3V

在此补充说明一些信息：

1.如果出现MAC地址，则说明UART通讯正确，如果没出现需要检查电源、TX、RX接线。

2.如果出现MAC地址，但是Device: 内容是0000或者ffff，均是失败信息。需要检查IO2，IO12的电压。

3.如果失败，建议将通讯频率降低至最低，我的是115200进行测试。

4.Flash voltage set by a strapping pin: 3.3V此处电压应是3.3V，如果是1.8V就是IO12的引脚拉高了，需要拉低。

五、常见问题与解决方法

问题现象	可能原因	解决办法
一直 `Connecting....` 无反应	TX/RX接反	交换TX和RX线
`Wrong boot mode (0x1f)`	GPIO0未拉低	检查IO0线是否接好，手动进入下载模式
`Invalid head of packet`	电源不稳或波特率太高	降低上传速度至115200，独立供电
`Manufacturer: ff`	GPIO12为高电平	将GPIO12下拉到GND，重新上电
烧录成功但程序不运行	GPIO0在运行时未拉高	检查GPIO0上拉电阻（10kΩ到3.3V）

六、飞线成功后的下一步

飞线成功证明模组是好的，问题出在底板。你需要：

检查底板电路：
- GPIO0是否有10kΩ上拉电阻？烧录时是否能被拉低？
- GPIO12是否被错误上拉？应下拉或悬空（内部弱下拉）。
- GPIO2、GPIO15是否符合Strapping要求？
- 3.3V电源是否足够（峰值300mA以上，电容≥10μF+0.1μF）？
对比飞线与底板差异：
- 底板是否在SPI引脚（GPIO6~11）上接了外设？这些引脚必须悬空。
- 底板是否有长走线或电容导致信号畸变？
修改底板设计后，重新焊接模组，再次验证。

七、总结

飞线法是定位硬件问题的金标准。它用最简单的方式验证模组本身是否正常，排除底板干扰。当烧录失败时，不要急于更换模组，先用飞线法试试------往往能救回"假死"的模块，节省大量时间和金钱。

记住关键三点：

GPIO0 烧录时必须低电平
GPIO12 必须低电平（3.3V Flash模式）
电源必须稳定（独立供电更佳）

希望这篇教程能帮助你快速解决ESP32烧录难题。如果仍有疑问，欢迎在评论区留言交流！
