OCC 7.9.3 + VS2022 可编译、可运行的最简可视化窗口

背景

OCC 引擎 即Open CASCADE Technology（OCCT） ，是一款由法国 Matra Datavision 公司开发、开源的工业级三维几何建模 C++ 类库，广泛用于 CAD、CAE、CAM 及 3D 建模类软件开发。

核心定义与定位

全称：Open CASCADE Technology（常简称为 OCC 或 OCCT）。
本质：面向对象的 C++ 软件库，非独立软件，是三维几何建模内核，为开发者提供底层几何与拓扑能力。
定位：工业级开源几何引擎，曾为商用后开源，是 CAD/CAE/CAM 领域的核心基础组件。

核心功能

几何建模：支持 B-Rep（边界表示）建模、NURBS 曲线 / 曲面、基本几何体生成、布尔运算（加减交）、倒角 / 圆角 / 扫掠等高级操作。
数据交换：兼容 STEP、IGES、STL 等工业标准格式，实现跨软件模型互通。
可视化与网格：提供三维渲染显示，支持三角网格生成、离散化，适配仿真前处理与渲染需求。
拓扑处理：分离几何与拓扑结构，支持形状修复、精度控制，保障模型稳健性。

典型应用场景

CAD/CAM/CAE 软件：如 FreeCAD、Salome 等基于 OCC 构建。
3D 打印：模型修复、布尔操作、切片处理。
工业仿真：几何清理、网格生成、实体布尔运算。
航空航天、汽车设计：复杂曲面与零件精准建模。

环境准备

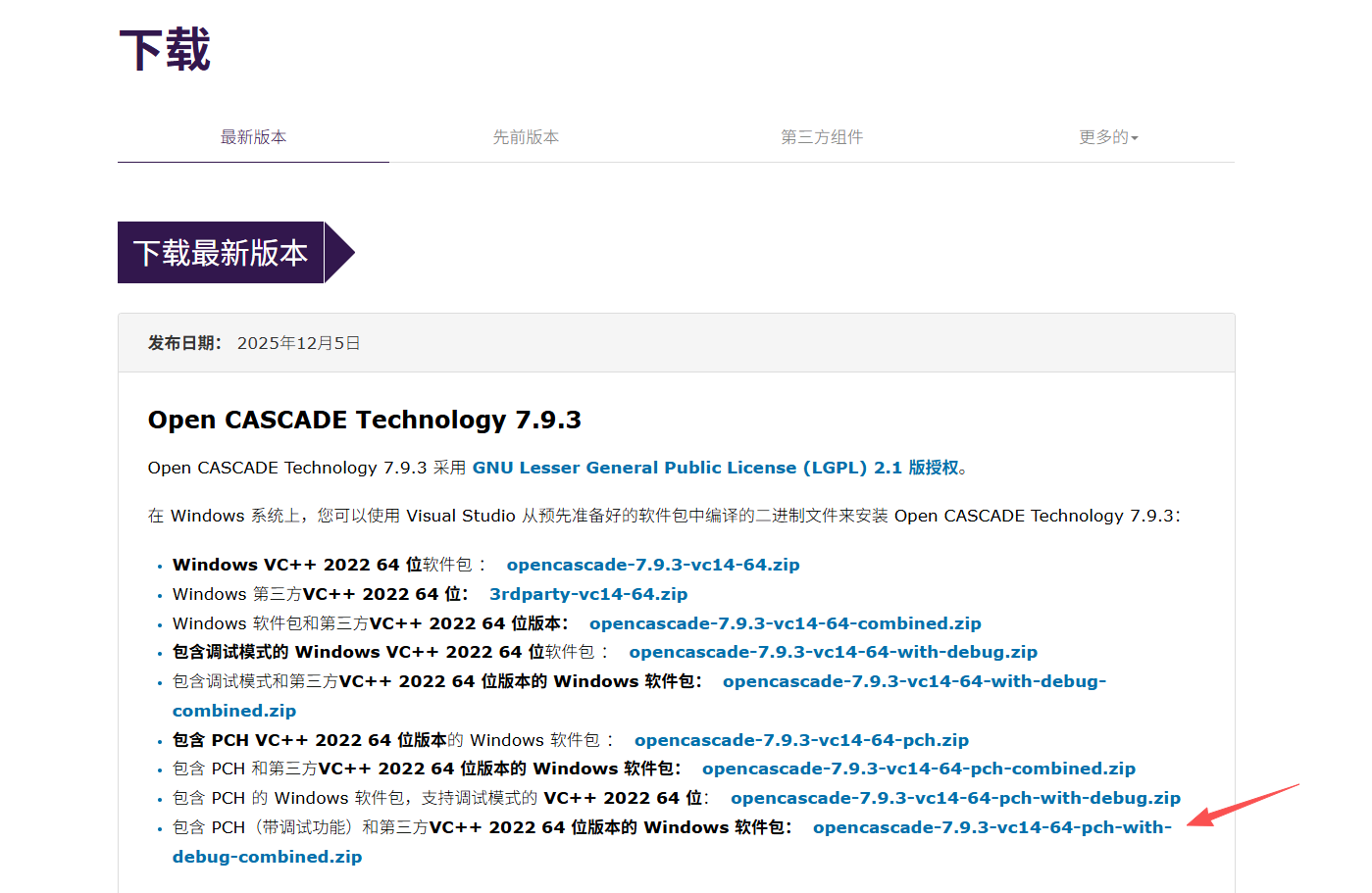

首先进Open Cascade官网下载相关的开源库文件及三方库文件，最好直接下载最下面的包含 PCH（带调试功能）和第三方VC++ 2022 64 位版本的 Windows 软件包， 至少要下载Windows 软件包和第三方VC++ 2022 64 位版本，因为我们的电脑很可能缺少必须的三方库。

下载下来的是压缩包，直接免安装，马上直接在VS里面添加头文件、依赖库就可以了。

https://dev.opencascade.org/release

一、VS2022新建控制台运行程序，添加如下源码

cpp 复制代码

#pragma warning(disable:4996)

#include <windows.h>

#include <BRepPrimAPI_MakeBox.hxx>
#include <BRepPrimAPI_MakeCylinder.hxx>
#include <BRepAlgoAPI_Cut.hxx>
#include <TopoDS_Shape.hxx>
#include <gp_Pnt.hxx>
#include <gp_Ax2.hxx>

#include <AIS_InteractiveContext.hxx>
#include <AIS_Shape.hxx>
#include <V3d_View.hxx>
#include <V3d_Viewer.hxx>
#include <WNT_Window.hxx>
#include <Aspect_DisplayConnection.hxx>
#include <OpenGl_GraphicDriver.hxx>

TopoDS_Shape MakeShape()
{
    gp_Pnt pMin(0, 0, 0);
    gp_Pnt pMax(100, 100, 100);
    TopoDS_Shape box = BRepPrimAPI_MakeBox(pMin, pMax);

    gp_Ax2 cylAxis(gp_Pnt(50, 50, 0), gp_Dir(0, 0, 1));
    TopoDS_Shape cylinder = BRepPrimAPI_MakeCylinder(cylAxis, 20, 100);

    BRepAlgoAPI_Cut cut(box, cylinder);
    cut.Build();
    return cut.Shape();
}

int WINAPI WinMain(HINSTANCE hInst, HINSTANCE, LPSTR, int)
{
    HWND hwnd = CreateWindowA("STATIC", "OCC 3D 窗口",
        WS_OVERLAPPEDWINDOW, 100, 100, 1000, 800, NULL, NULL, hInst, NULL);
    ShowWindow(hwnd, SW_SHOW);

    Handle(Aspect_DisplayConnection) disp = new Aspect_DisplayConnection();
    Handle(OpenGl_GraphicDriver) driver = new OpenGl_GraphicDriver(disp);

    Handle(V3d_Viewer) viewer = new V3d_Viewer(driver);
    Handle(V3d_View) view = viewer->CreateView();
    Handle(WNT_Window) wnd = new WNT_Window(hwnd);
    view->SetWindow(wnd);

    if (!wnd->IsMapped())
        wnd->Map();

    Handle(AIS_InteractiveContext) ctx = new AIS_InteractiveContext(viewer);
    Handle(AIS_Shape) shape = new AIS_Shape(MakeShape());
    ctx->Display(shape, Standard_True);
    view->FitAll();
    view->Redraw();

    MSG msg;
    while (GetMessage(&msg, NULL, 0, 0))
    {
        TranslateMessage(&msg);
        DispatchMessage(&msg);
        view->Redraw();
    }
    return 0;
}

二、解决 "找不到 tbb12.dll"（最关键）

把下面两个目录里的 全部 DLL 复制到你的项目输出目录（如 x64\Debug）：

OCC 自身 DLL

复制代码

D:\soft\opencascade-7.9.3-vc14-64\opencascade-7.9.3\win64\vc14\bin\

TBB 依赖 DLL（含 tbb12.dll）

复制代码

D:\soft\opencascade-7.9.3-vc14-64\tbb\vc14\bin\

复制完这两个文件夹的所有 .dll 到你的 .exe 旁边，F5 就不会再报缺少 tbb12.dll。

三、VS 项目配置（你已经配过，再核对一遍）

C/C++ → 常规 → 附加包含目录

复制代码

D:\soft\opencascade-7.9.3-vc14-64\opencascade-7.9.3\inc

链接器 → 常规 → 附加库目录

复制代码

D:\soft\opencascade-7.9.3-vc14-64\opencascade-7.9.3\win64\vc14\lib

链接器 → 输入 → 附加依赖项（至少这些）

复制代码

  TKernel.lib
  TKMath.lib
  TKBRep.lib
  TKTopAlgo.lib
  TKGeomBase.lib
  TKGeomAlgo.lib
  TKPrim.lib
  TKBO.lib
  TKV3d.lib
  TKOpenGl.lib
  TKService.lib

四、那个 C4996 警告（Handle 废弃）

在你的 .cpp 最顶部加一行：

复制代码

#pragma warning(disable:4996)

就不会再报 Handle_Graphic3d_CLight 废弃警告。

五、现在 F5 运行

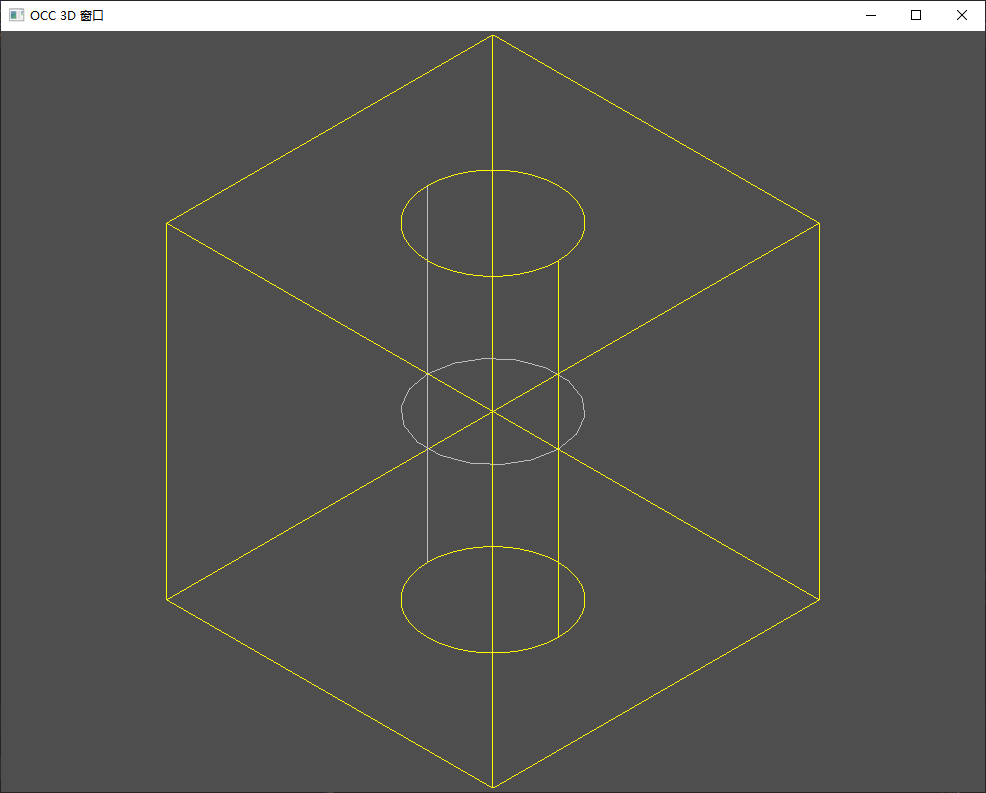

成功弹出 3D 窗口，但是说是可以进行如下操作，但是我的却没有反应，还不知道为什么。并且后续还可以给模型上色、做圆角、打开 STEP 文件等操作，先记录到这里。

左键拖动：旋转模型
滚轮：缩放
右键拖动：平移
