pycallgraph2drawio：Python 调用链可视化 + Draw.io 自由编辑

文章目录

- [1 功能特性](#1 功能特性)
- [2 系统要求](#2 系统要求)
- [3 安装指南](#3 安装指南)
- [4 使用方法](#4 使用方法)

平时做 Python 项目开发、代码梳理与架构复盘时，我们经常会遇到一个很头疼的问题：想快速看清项目里函数之间的调用关系 、理清整体代码结构，却没有顺手又直观的工具。手动梳理不仅耗时费力，用命令行生成调用图又需要反复敲指令、记参数，对不熟悉 Graphviz 和 draw.io 转换流程的开发者很不友好；批量处理多个项目文件夹时，界面容易卡死、日志看不到、出错也不知道问题出在哪；生成的.dot 文件还得手动转成 draw.io 格式，才能在可视化工具里自由编辑、导出分享，整个流程繁琐又碎片化，严重影响代码分析与文档沉淀效率。

为此，编写了一个基于 PySide6 的桌面应用程序，用于从 Python 代码生成函数调用图，并将其转换为 drawio 格式，便于编辑调用函数之间联系并添加注释。

1 功能特性

文件夹管理：通过文件对话框或拖放添加多个 Python 项目文件夹
路径验证：自动检查路径是否存在以及是否包含 Python 文件
多线程处理：使用后台线程避免 UI 冻结
进度跟踪：实时进度条和详细的日志输出
错误处理：针对缺失依赖项或处理失败的全面错误消息
输出自定义：选择生成文件的输出目录
拖放支持：只需将文件夹拖放到应用程序窗口

2 系统要求

Ubuntu: 24.04 LTS
Python 3.8 或更高版本

3 安装指南

克隆或下载此仓库

bash 复制代码

git clone https://github.com/laoxue888/pycallgraph2drawio.git

安装 Anaconda

shell 复制代码

# Select 5 to change the system repository.
# 选择 5 以更改系统仓库。
wget http://fishros.com/install -O fishros && . fishros

# 取消代理（Failed to connect to 127.0.0.1 port 1008）
# Cancel proxy (Failed to connect to 127.0.0.1 port 1008)
git config --global --unset http.proxy
git config --global --unset https.proxy

# Use a proxy
# 使用代理
#git config --global http.proxy "http://127.0.0.1:7890"
#git config --global https.proxy "http://127.0.0.1:7890"

# Install Anaconda
# 安装 Anaconda
cd downloads
wget https://repo.anaconda.com/archive/Anaconda3-2025.06-0-Linux-x86_64.sh

chmod +x Anaconda3-2025.06-0-Linux-x86_64.sh && bash Anaconda3-2025.06-0-Linux-x86_64.sh

# Create a virtual environment
# 创建虚拟环境
conda create -n callgraph2drawio python=3.12 -y

# Switch to the newly created virtual environment
# 切换到新创建的虚拟环境
conda activate callgraph2drawio

安装依赖项：

bash 复制代码

apt update && apt install -y \
libegl1 \
libxkbcommon0 \
libglib2.0-0 \
graphviz \
graphviz-dev \
x11-xserver-utils \
libxcb* \
libxcb-cursor0 \
libxcb-xinerama0 \
libxkbcommon-x11-0 \
libxcb-render0 \
libxcb-shape0 \
libxcb-xfixes0 \
libxcb-randr0 \
libxcb-glx0 \
libxcb-keysyms1 \
libxcb-image0 \
libxcb-icccm4 \
libxcb-sync1 \
libxcb-xkb1 \
libx11-xcb1 \
libgl1

pip install -r requirements.txt -i https://pypi.tuna.tsinghua.edu.cn/simple

运行应用程序：
bash 复制代码
```
python callgraph_gui.py
```

4 使用方法

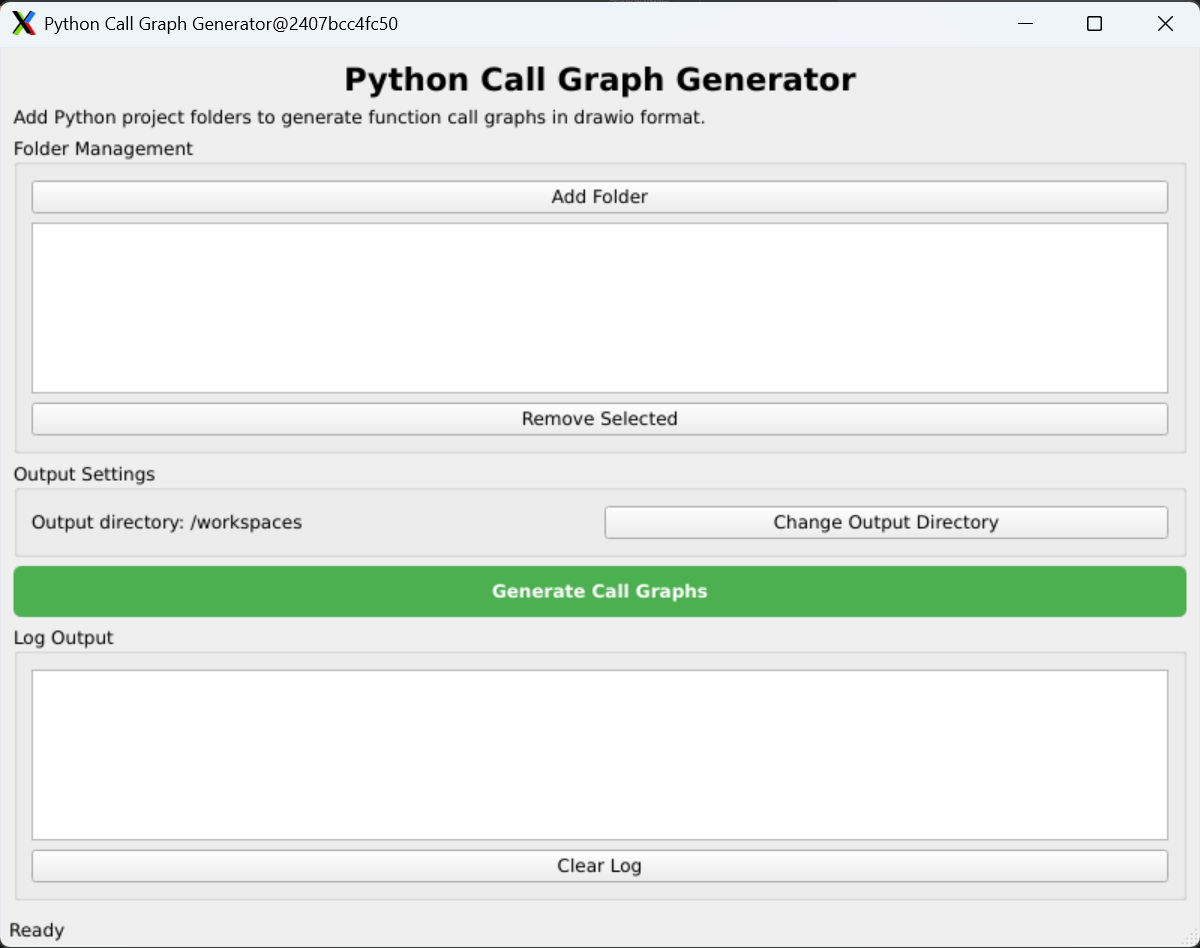

启动应用程序：

bash 复制代码

conda activate callgraph2drawio
python callgraph_gui.py

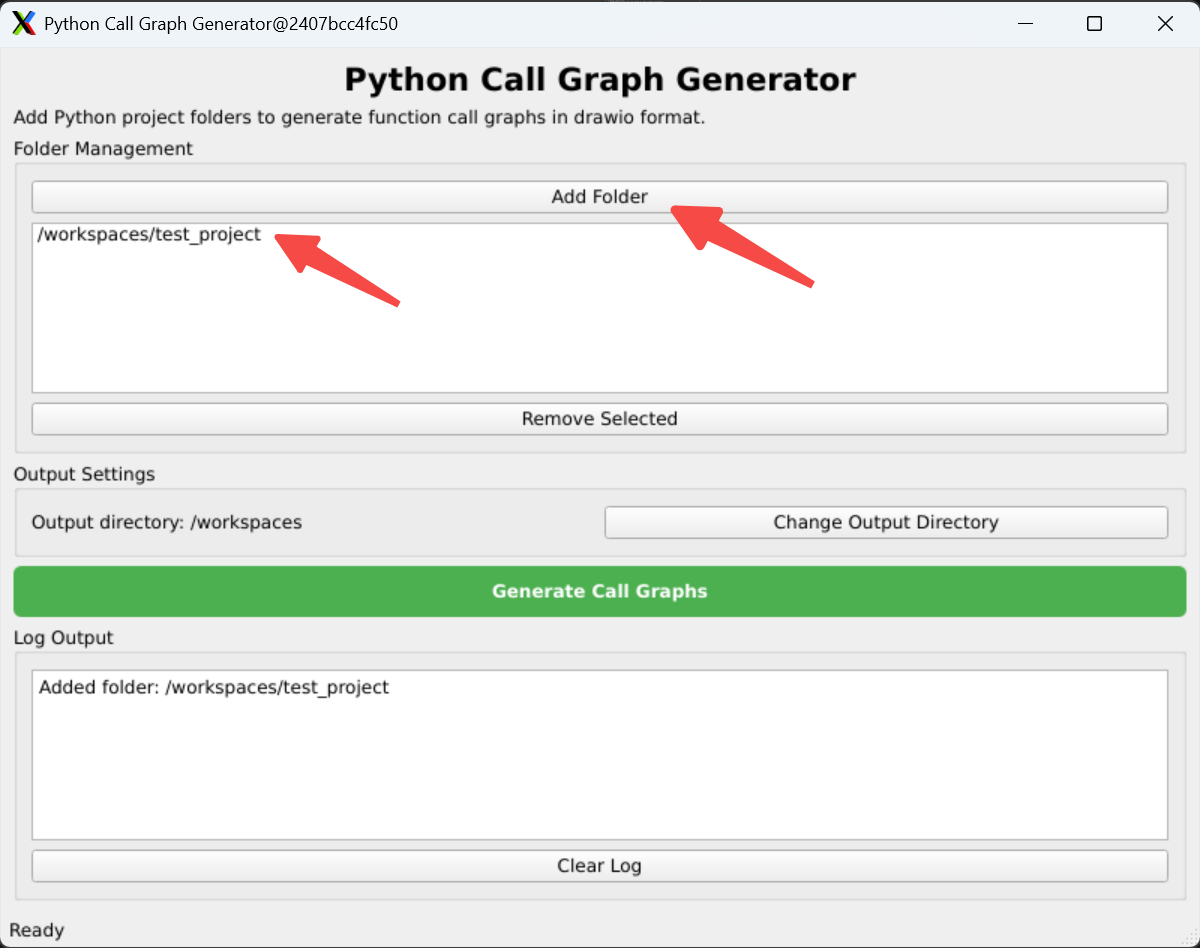

添加 Python 项目文件夹：
- 点击"添加文件夹"按钮浏览文件夹
- 或者直接将文件夹拖放到窗口
- 文件夹将列在"文件夹管理"部分

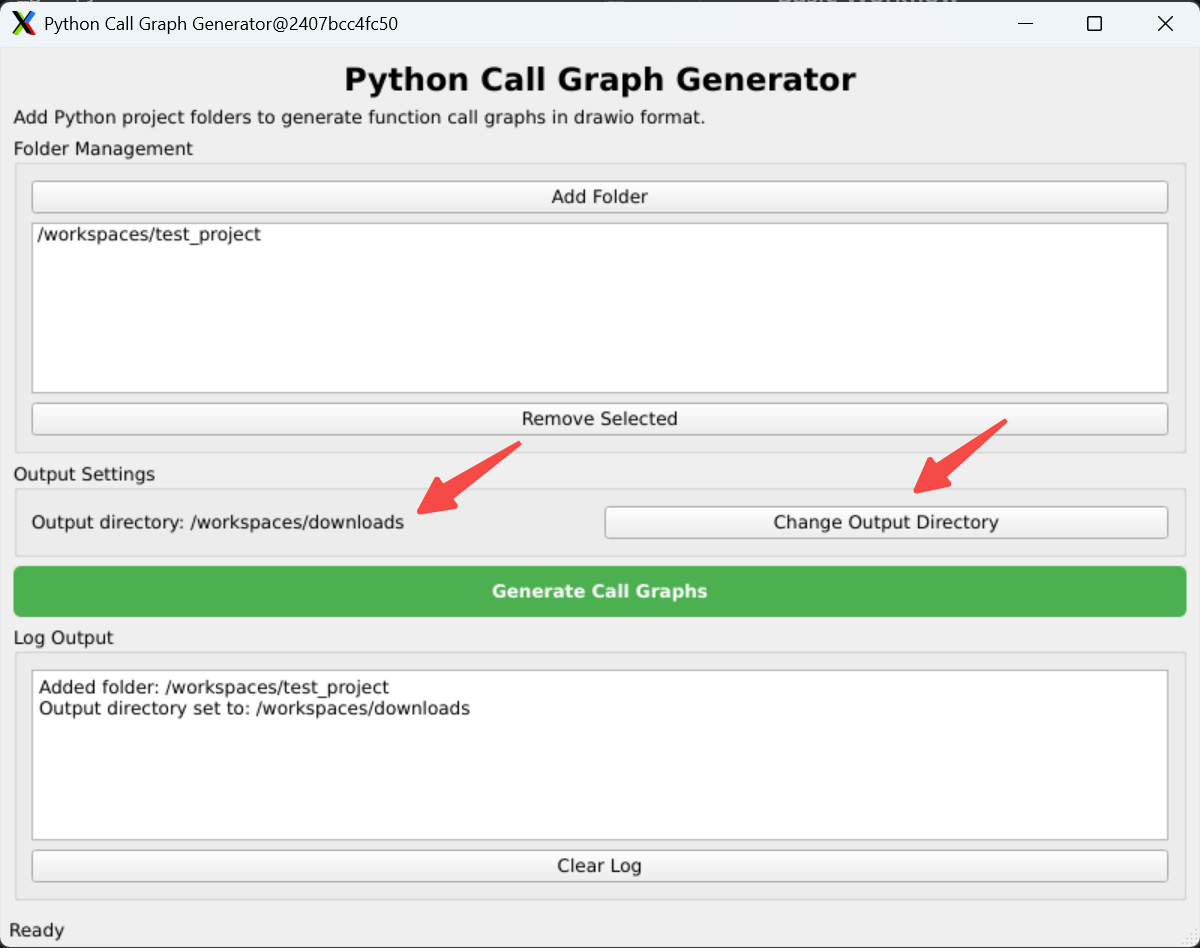

配置输出（可选）：
- 点击"更改输出目录"选择生成文件的保存位置
- 默认为当前工作目录

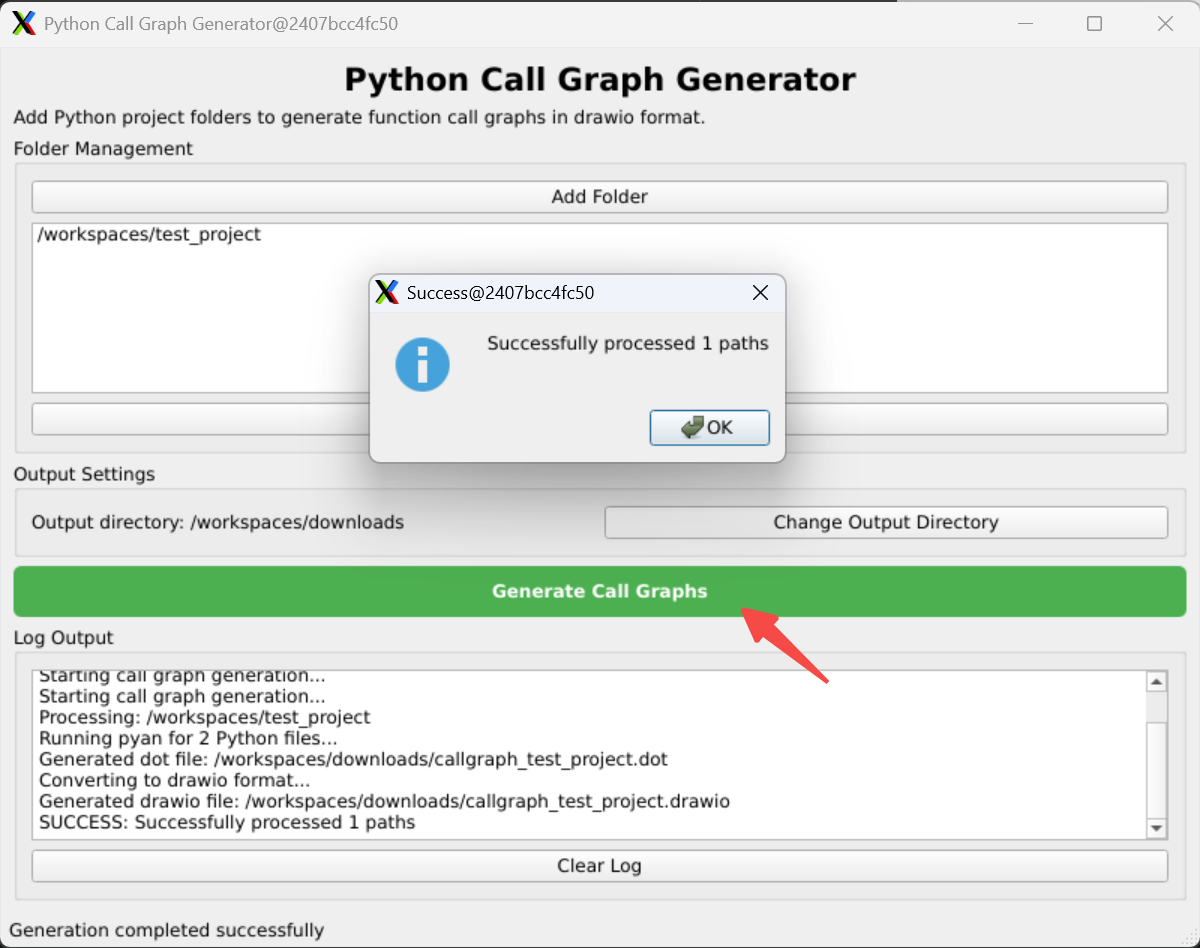

生成调用图：
- 点击"生成调用图"按钮
- 进度将在进度条中显示
- 详细日志将出现在"日志输出"区域
查看结果：

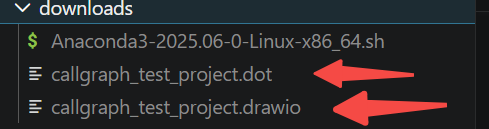

- 生成的文件将保存在输出目录中：
  - .dot 文件：Graphviz 格式（可使用 Graphviz 工具查看）

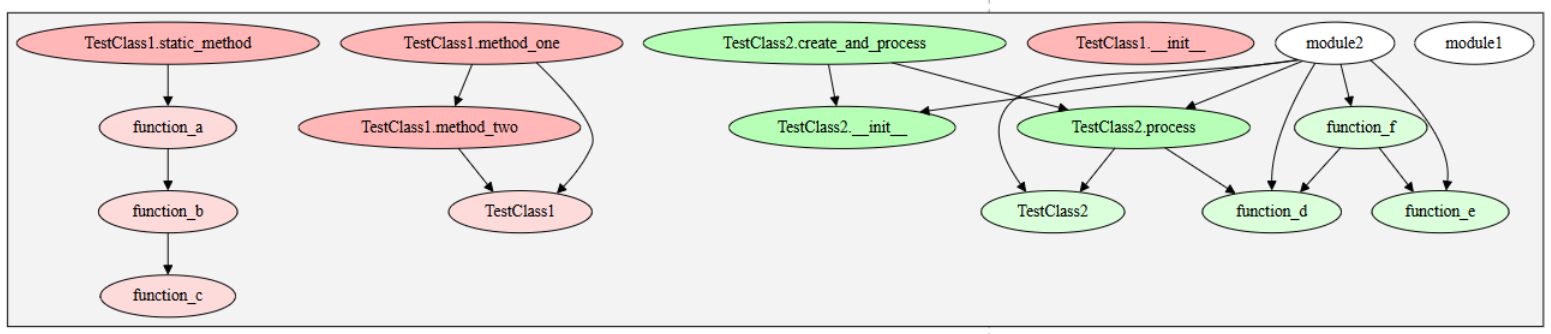

  - .drawio 文件：Draw.io 格式（可在 draw.io 或 diagrams.net 中打开）

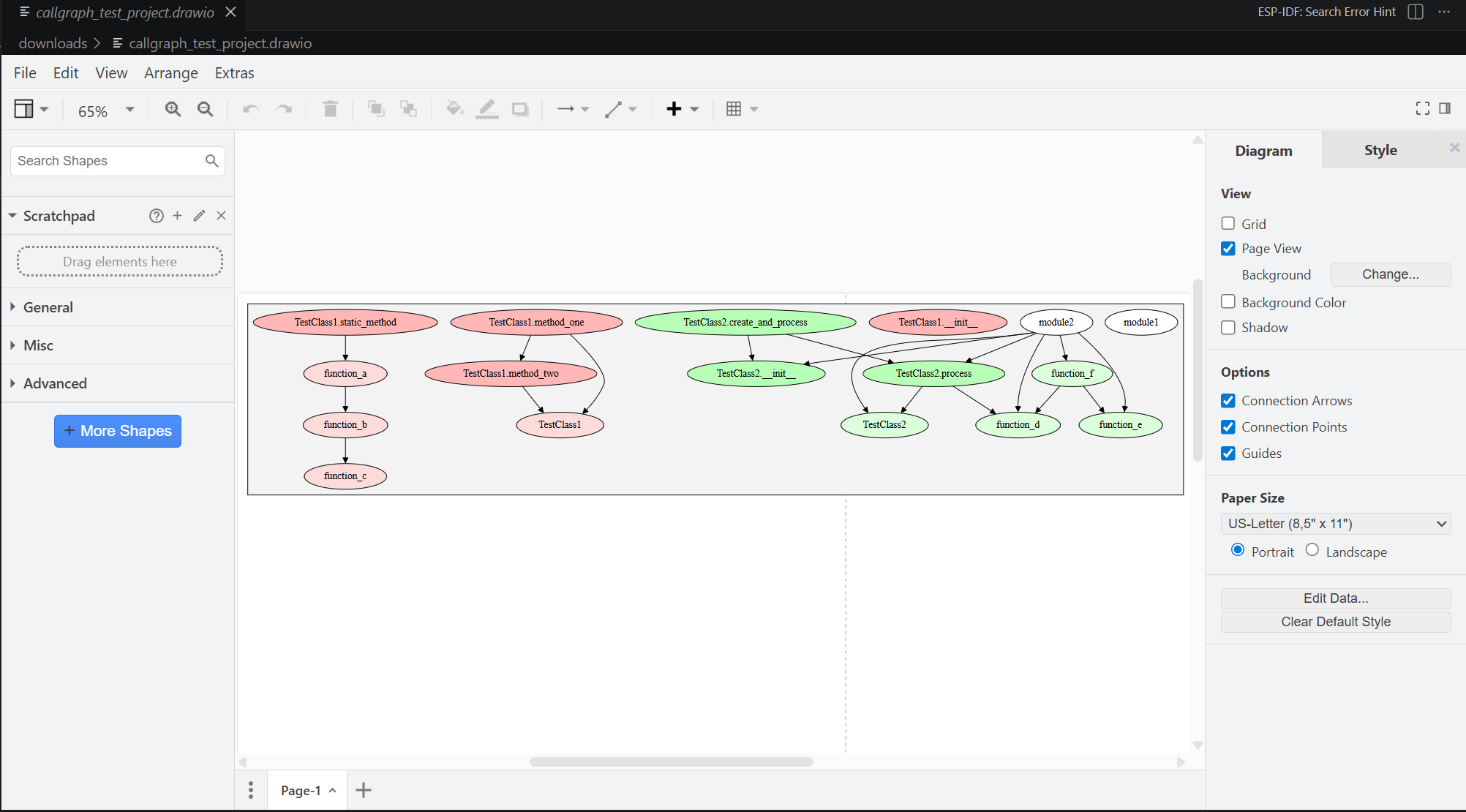

- 在 VSCode 中查看 drawio 文件：首先安装 Draw.io Integration 扩展，然后点击 drawio 文件查看。
