产品描述
南麟 LN1173 是一款采用高性能 CMOS 工艺制造的高输入电压、超低静态电流、低压差线性稳压器（LDO），由南麟电子（NATLINEAR）原厂设计并生产，具备高电压精度、优异温度稳定性、高电源抑制比与完善的芯片保护机制，专为电池供电设备、低功耗物联网终端、消费电子及工业传感等场景提供稳定、洁净、低噪声的供电方案。
核心参数
输入电压范围：2.0V ～ 12.0V
宽输入耐压设计，可直接适配 2～3 节锂电池组、9V 叠层电池、12V 车载弱电系统及各类直流适配器供电。
输出电压规格
提供标准固定电压版本：1.2V、1.5V、1.8V、2.0V、2.5V、2.8V、3.0V、3.3V、3.6V、4.0V、5.0V，覆盖绝大多数 MCU、传感器、射频模块、模拟电路供电需求。
输出电流能力
连续稳定输出电流可达 300mA，可满足中小功率数字芯片、蓝牙 / Wi‑Fi 模块、LED 驱动及小型传感器阵列同时供电。
低压差性能
满载 300mA 工作条件下，低压差典型值仅 280mV，轻载状态压差更低，显著提升低输入电压下的带载能力与系统工作余量。
静态电流（Iq）
工作模式静态电流典型值 2.0μA，待机功耗极低，大幅延长遥控器、烟雾报警器、智能门锁等电池供电设备的续航时间。
输出电压精度
常温（25℃）下输出精度可达 ±1%，全工作温度范围内综合精度 ≤ ±2%，保证负载变化、电压波动与环境温度变化时电压输出稳定。
温度系数
温度漂移系数 ≤ ±100ppm/℃，在 -40℃ ～ +85℃ 工业级温度区间内电压波动极小，适合户外、车载及高温环境使用。
线性调整率
输入电压变化时输出电压变化率低，具备优异的输入抗波动能力，有效抑制电源母线噪声对后级电路的影响。
负载调整率
从轻载到满载动态切换时电压跌落小，适配脉冲式负载（如无线发射模块、传感器间歇工作）。
电源抑制比
（PSRR）中低频段具备良好纹波抑制能力，可有效滤除电源纹波与开关电源干扰，为音频、射频、ADC 等敏感电路提供低噪声供电。
工作温度范围支持 -40℃ ～ +85℃ 工业级温度区间，满足消费类、工业类及车载弱电环境应用。
核心保护功能
过流限制保护当输出电流超过芯片额定阈值时自动限流，避免后级短路或过载导致芯片烧毁。
短路保护输出端直接短路时，芯片迅速进入限流保护状态，故障解除后自动恢复正常工作。
过热保护芯片结温超过安全阈值时自动降低输出电流，防止过热损坏。
产品特点
低静态功耗 典型值2µA
高精度输出 ±2%
小温度系数 ＜±100ppm/℃
高输入电压 最高达12V
内置保护电路 过流保护和短路保护
输出电流 300mA
小封装形式 SOT-89和SOT-23以及客户要求的
场景应用
电池供电设备：遥控器、无线鼠标键盘、智能门锁、胎压监测、烟雾报警器、便携式测量仪表
物联网与通信：蓝牙模块、WiFi 模块、ZigBee 模块、NB‑IoT 模块、射频收发器
消费电子：小家电控制板、LED 氛围灯、玩具控制电路、剃须刀、电动工具弱电控制部分
工业与传感：MCU 供电、ADC/DAC 模拟电路、温湿度传感器、红外传感器、低功耗工控小板
车载与安防：行车记录仪辅助供电、倒车雷达小系统、监控摄像头传感器供电

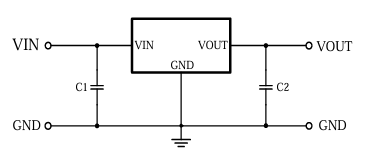

典型应用电路

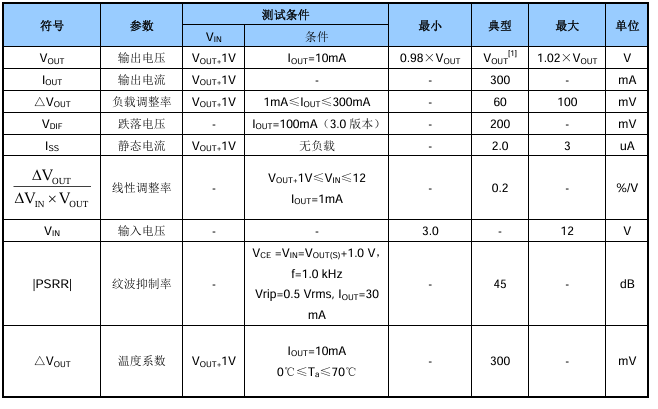

电学参数
