LC谐振电路分析

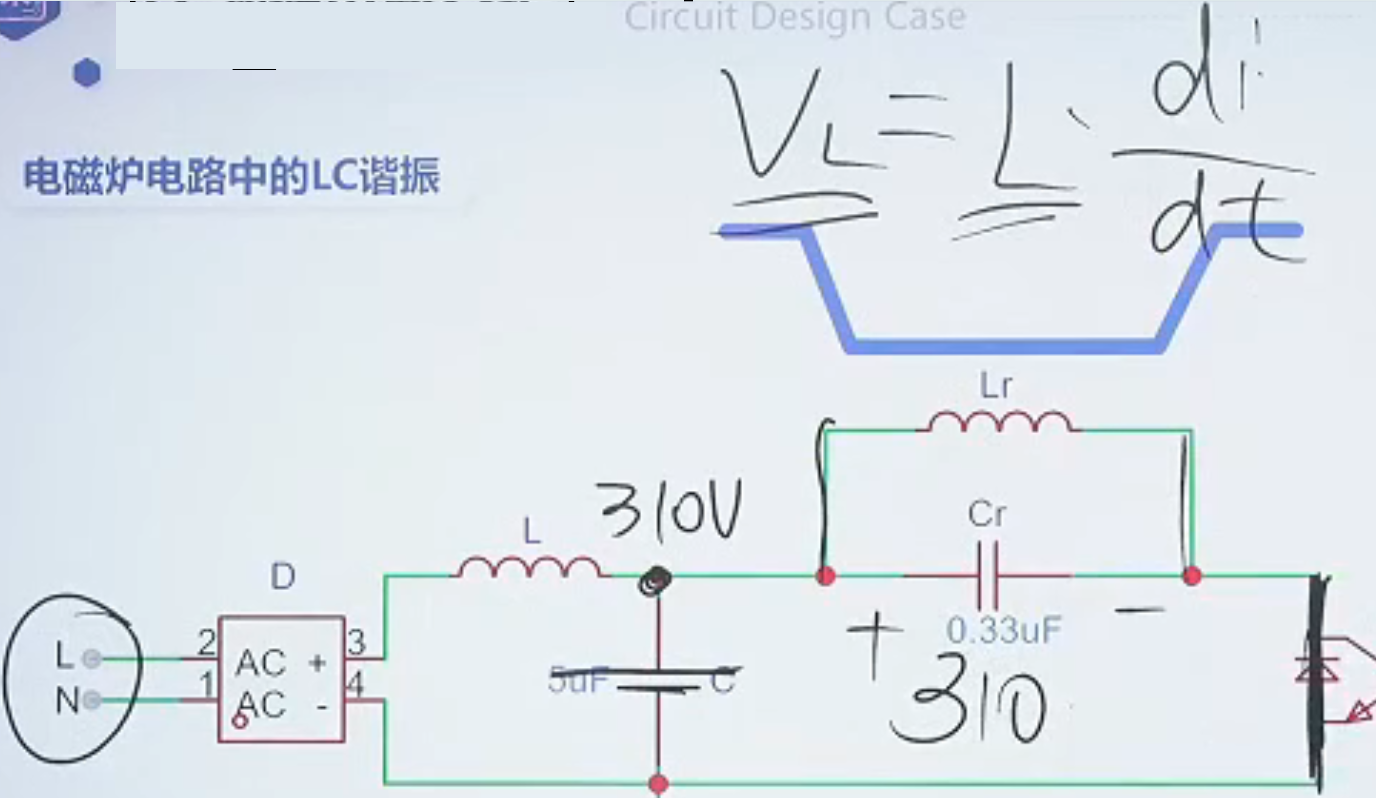

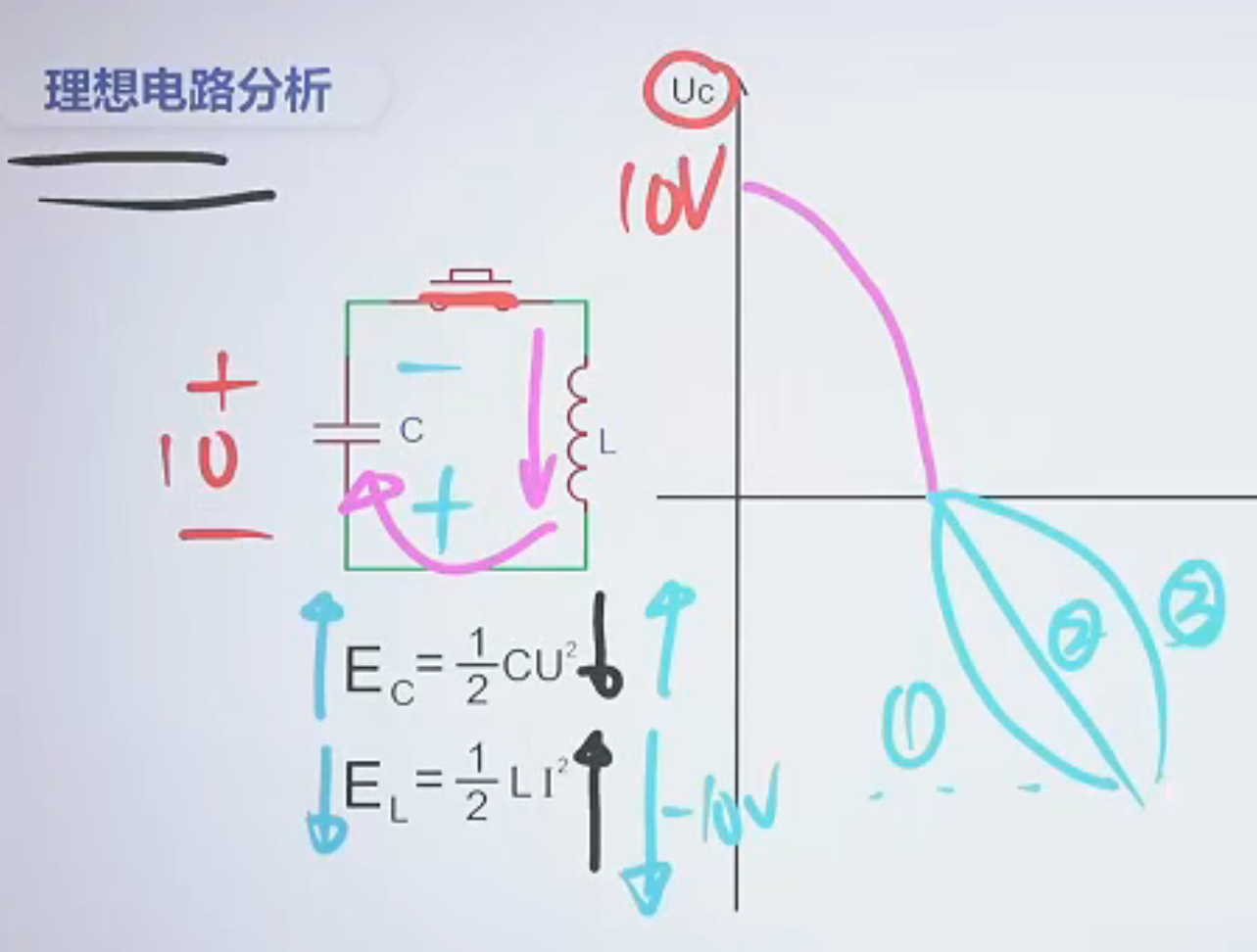

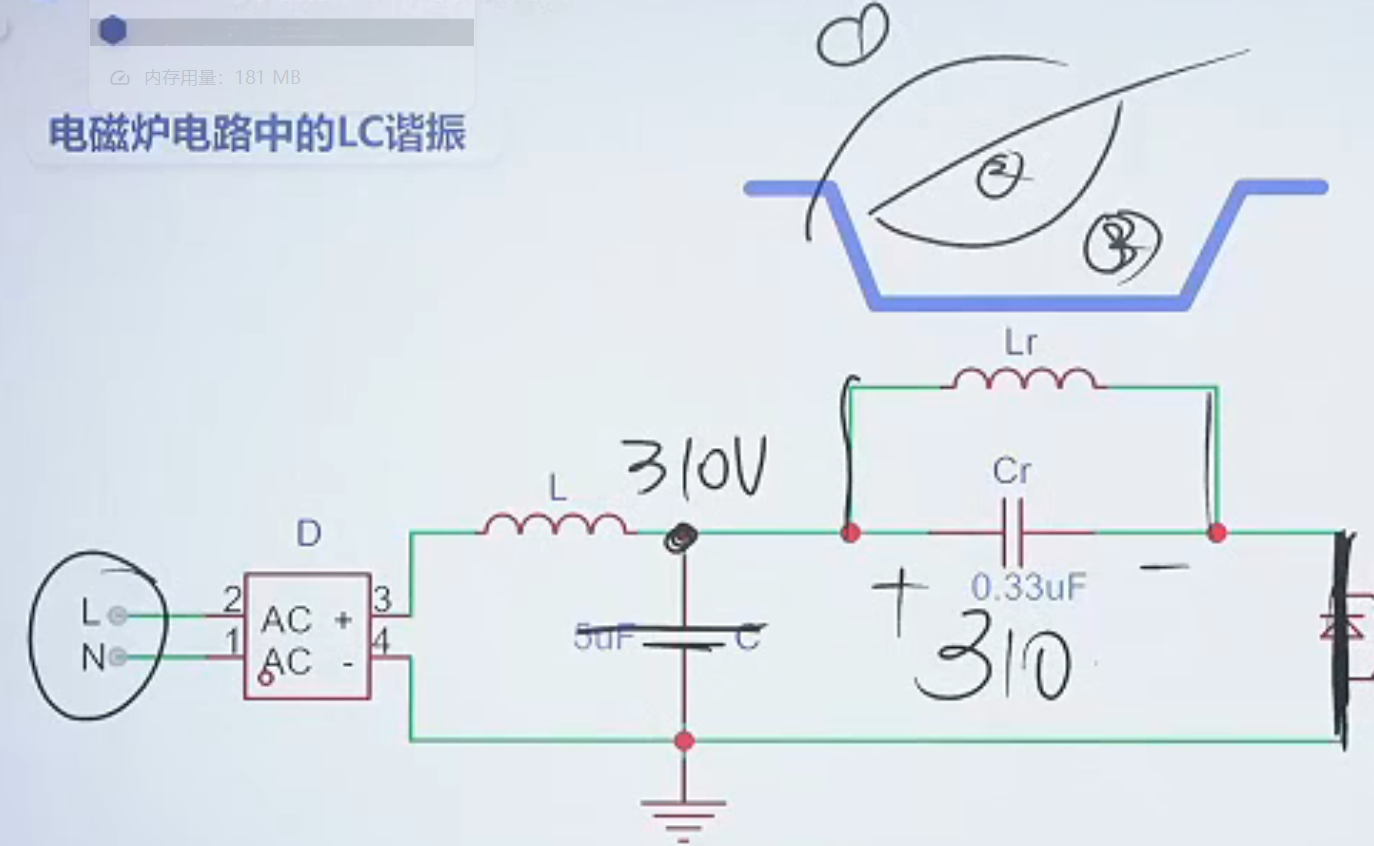

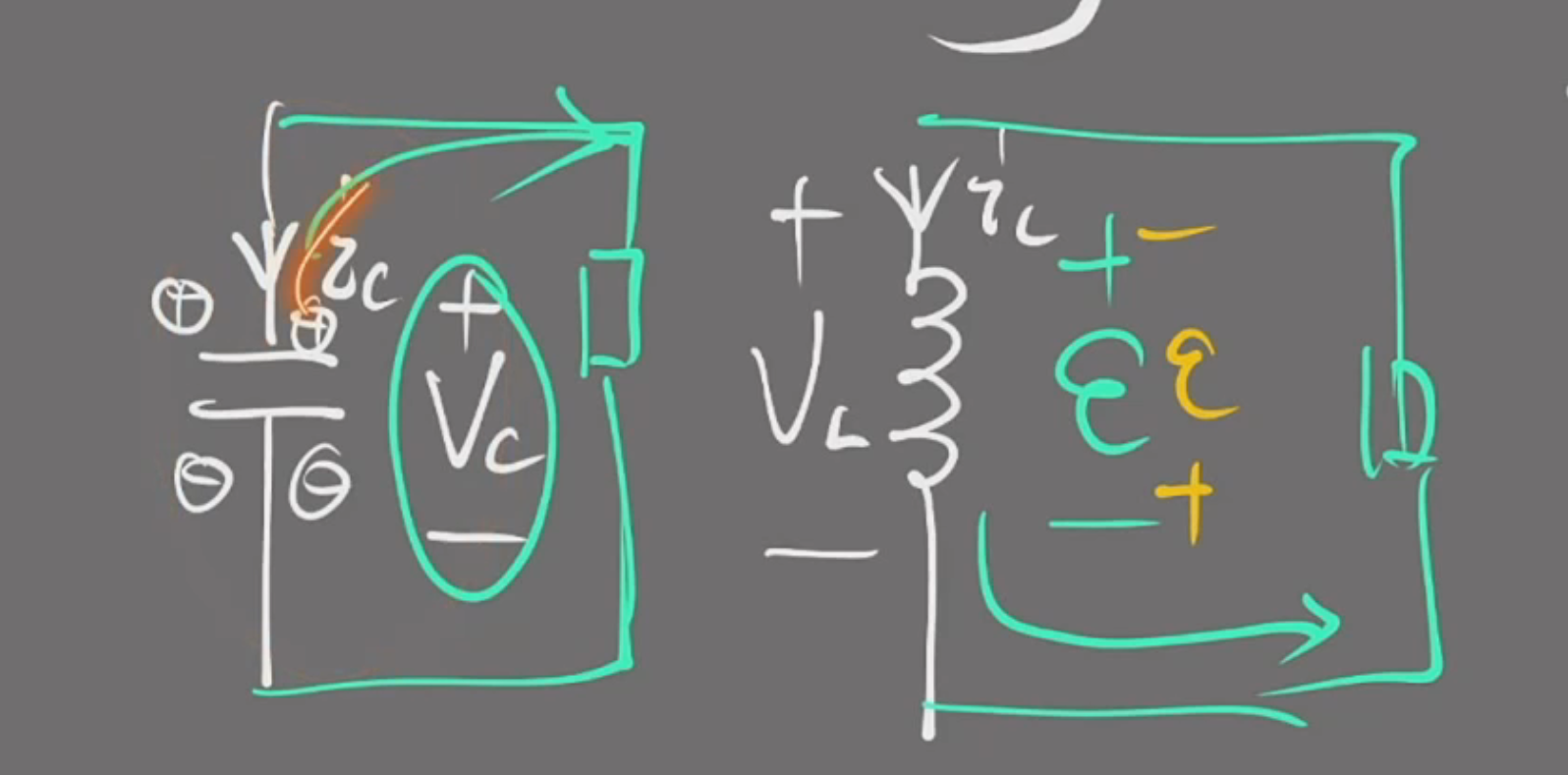

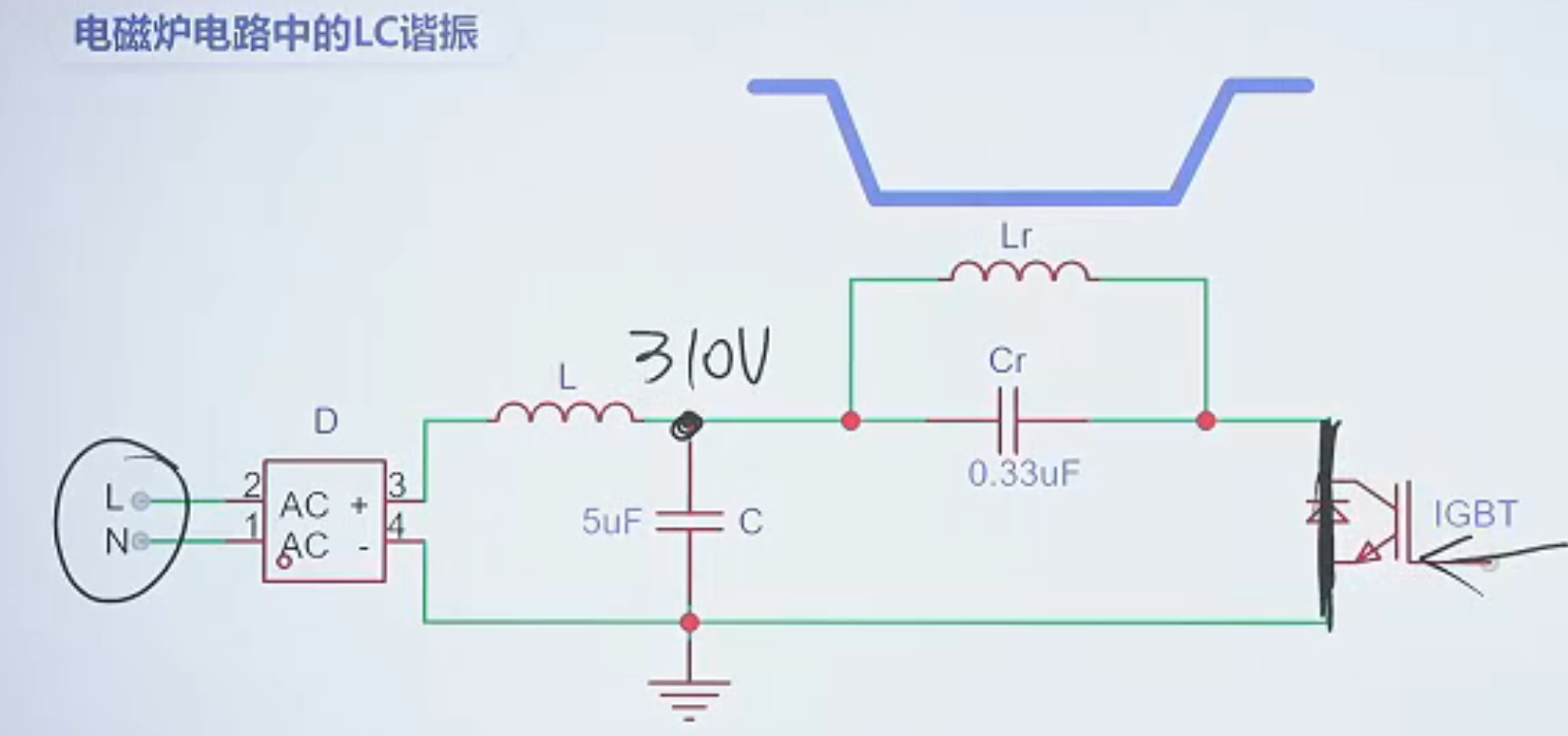

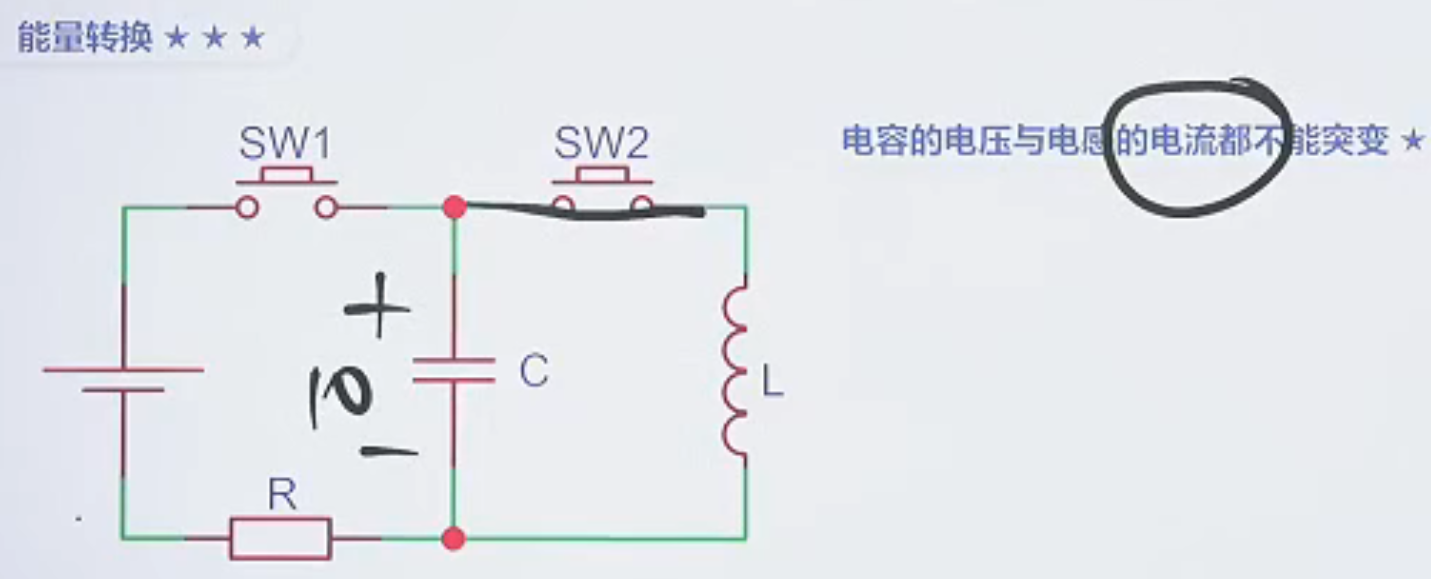

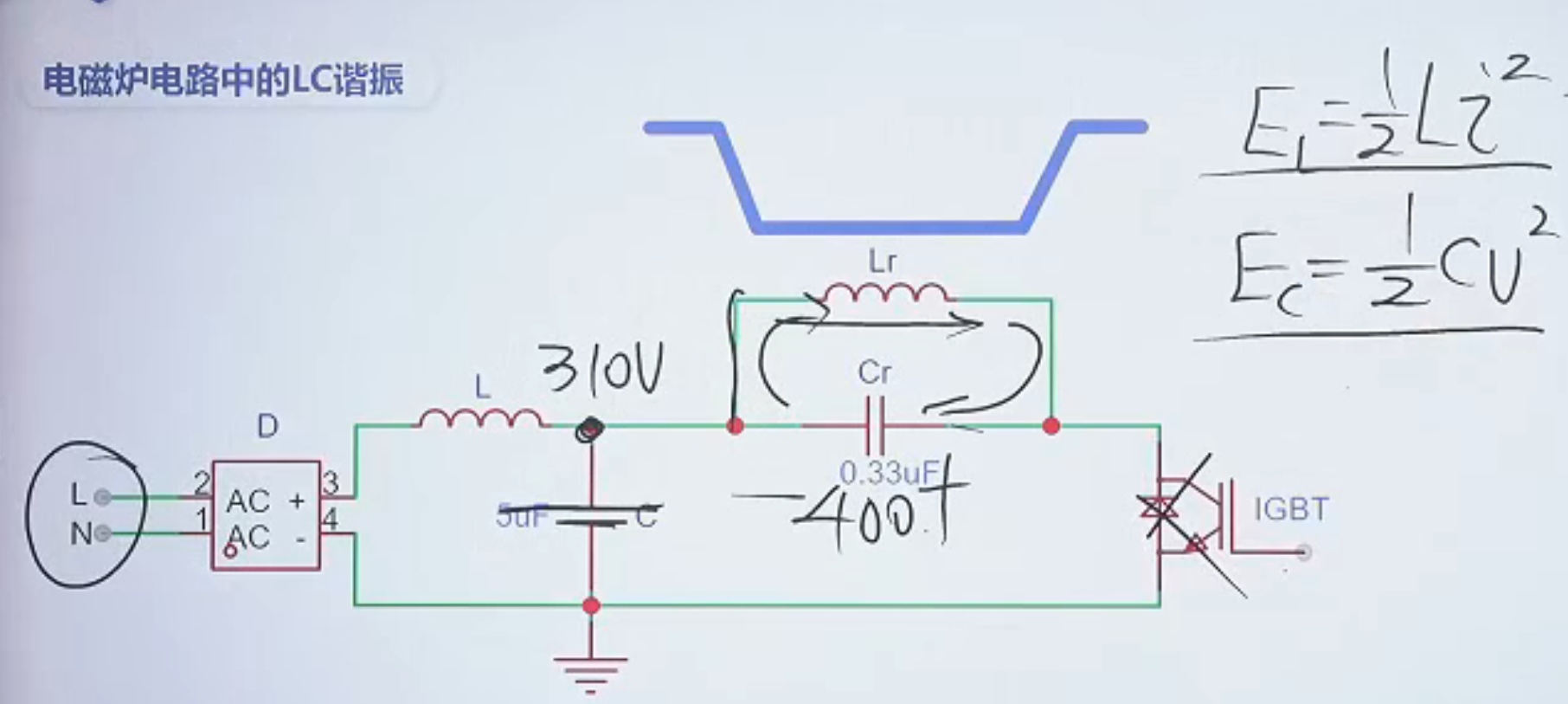

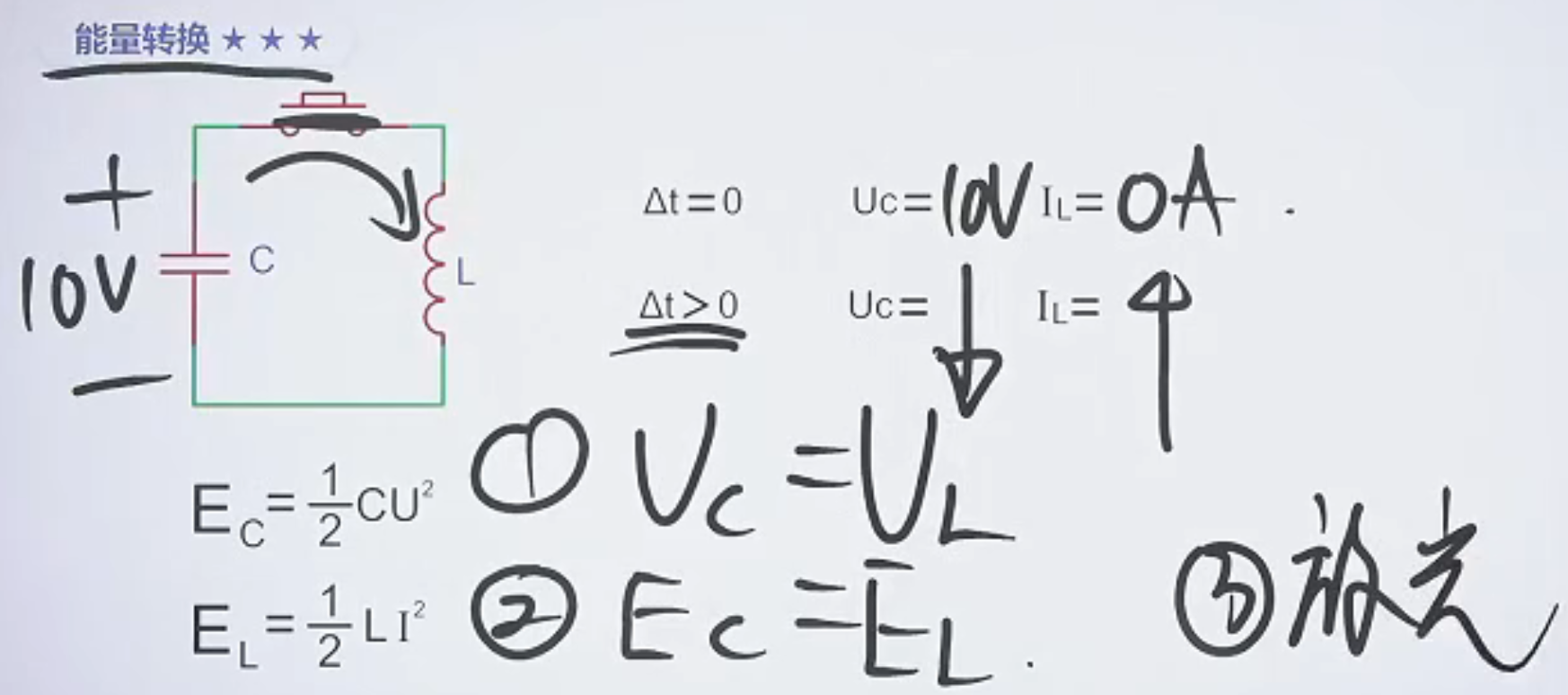

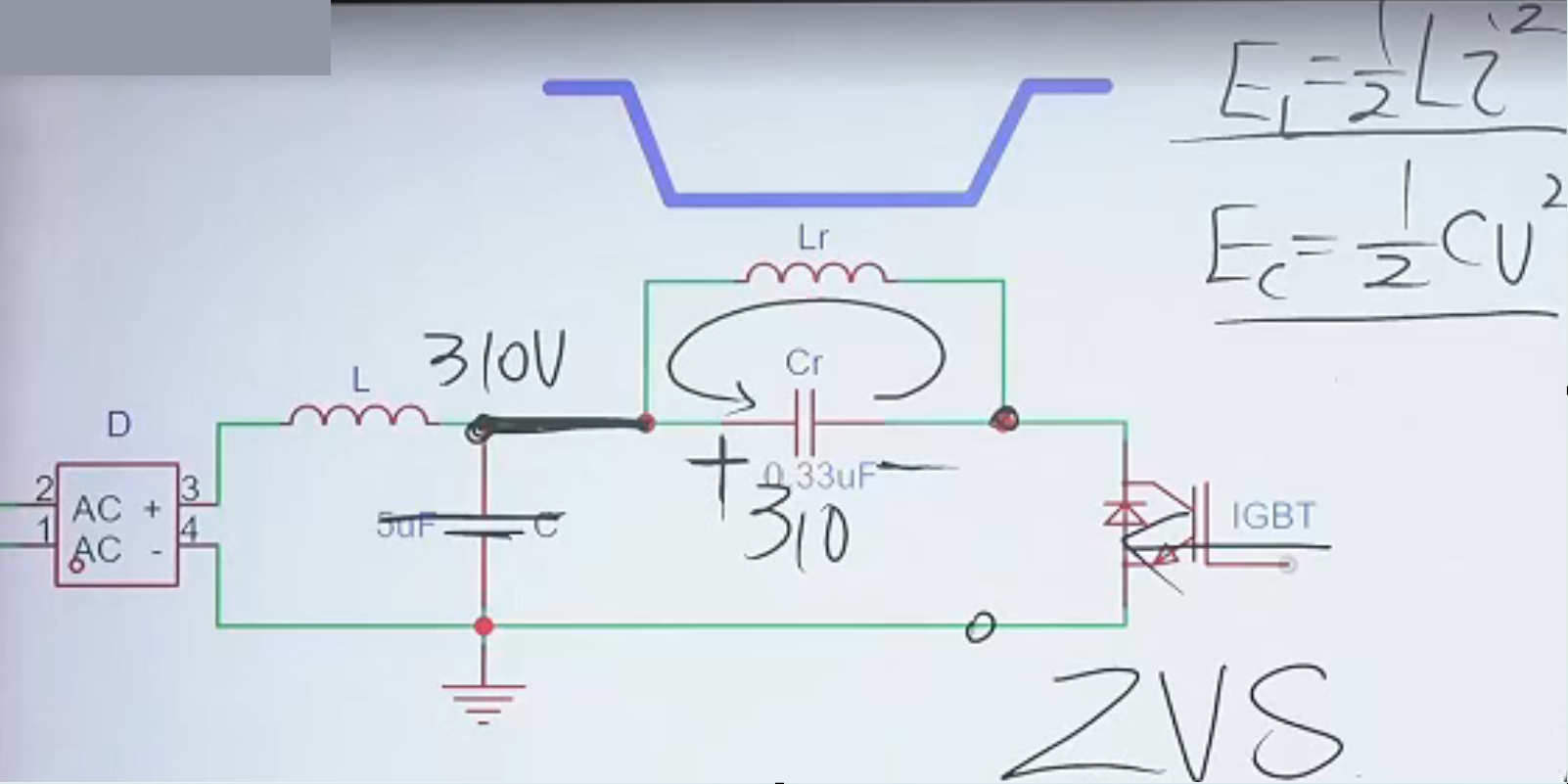

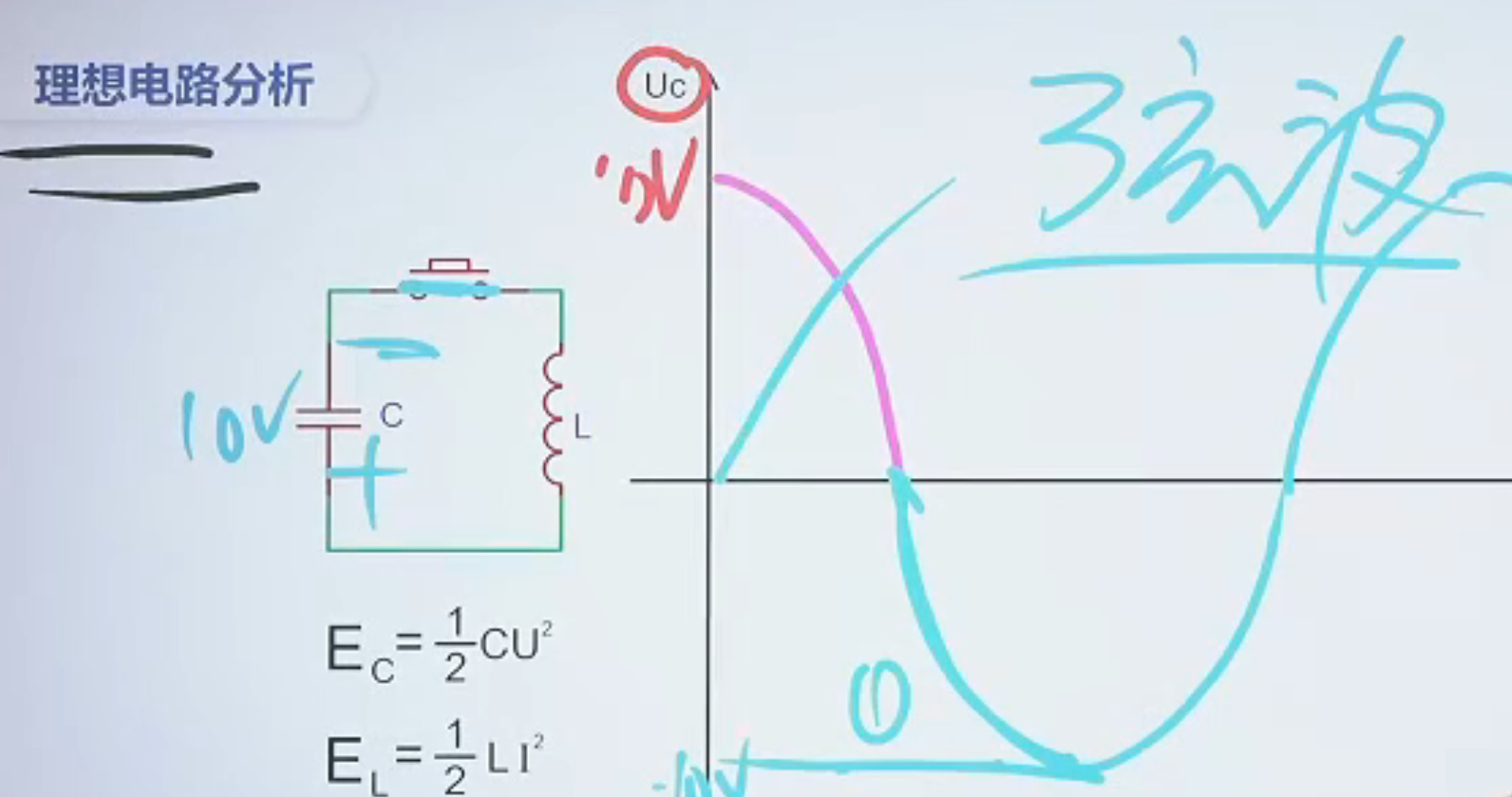

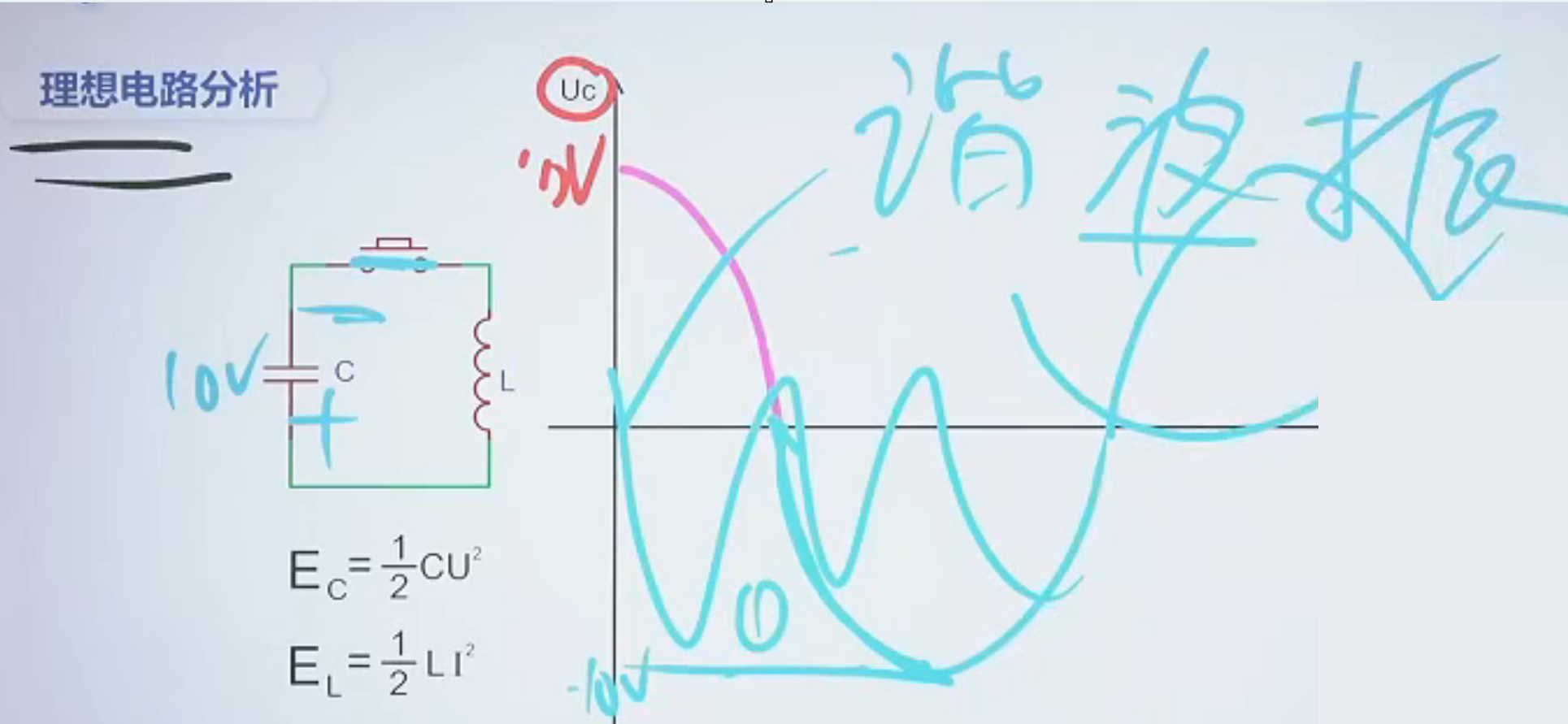

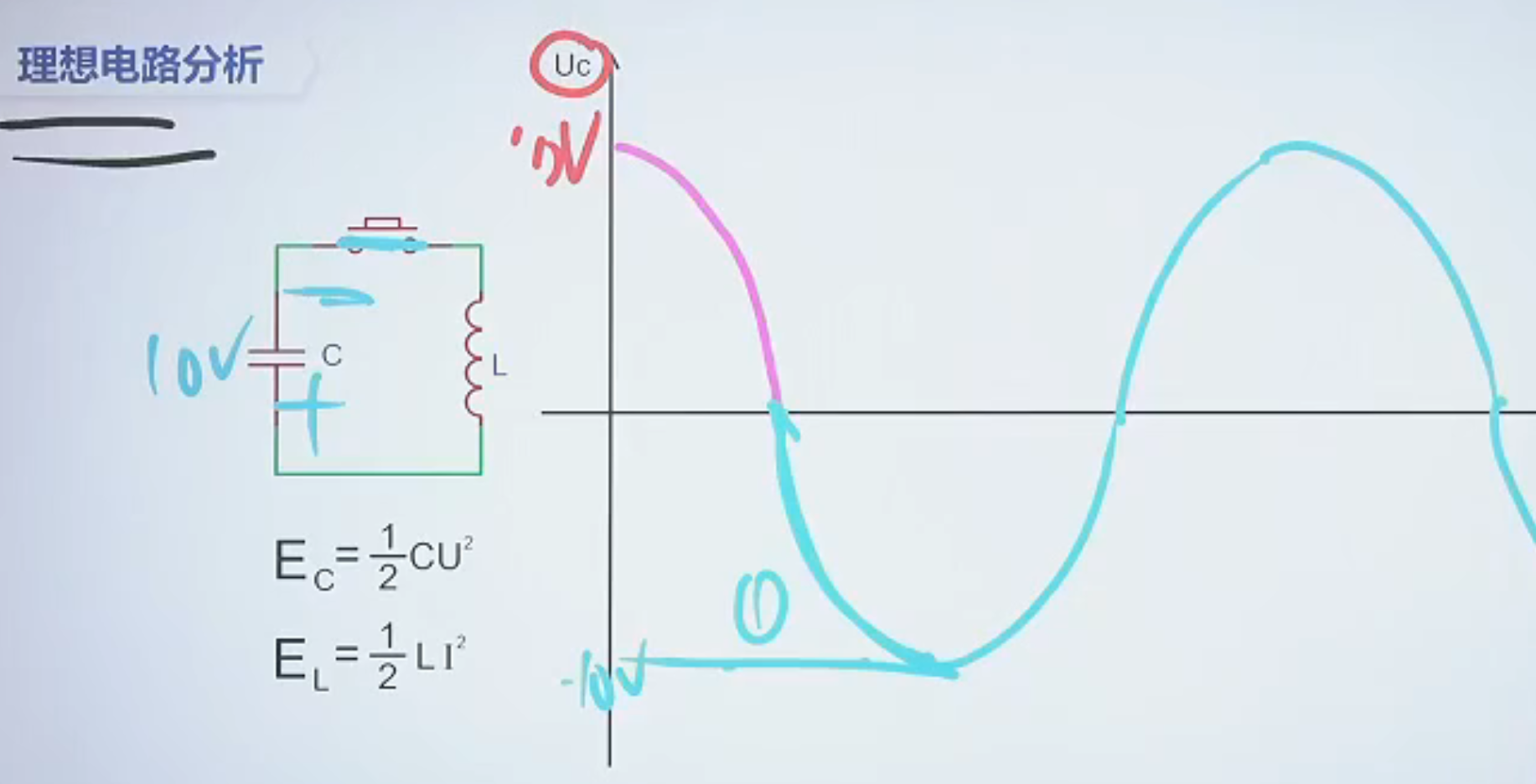

电容充电的时候电流流入电容,电流方向为正,由于电容电压不能突变,电压逐渐升高,电压方向为正;电容放电的时候,电流流出电容,电流方向为负,电容电压方向不变;电感蓄能的时候电流流入电感,电流逐渐增大,电流方向为正,由于电感电流不能突变,感应电动势方向为阻碍电流增大的方向;电感释放能量的时候,电流减小,电流方向不变,但是感应电压的方向变化为阻碍电流减小的方向。

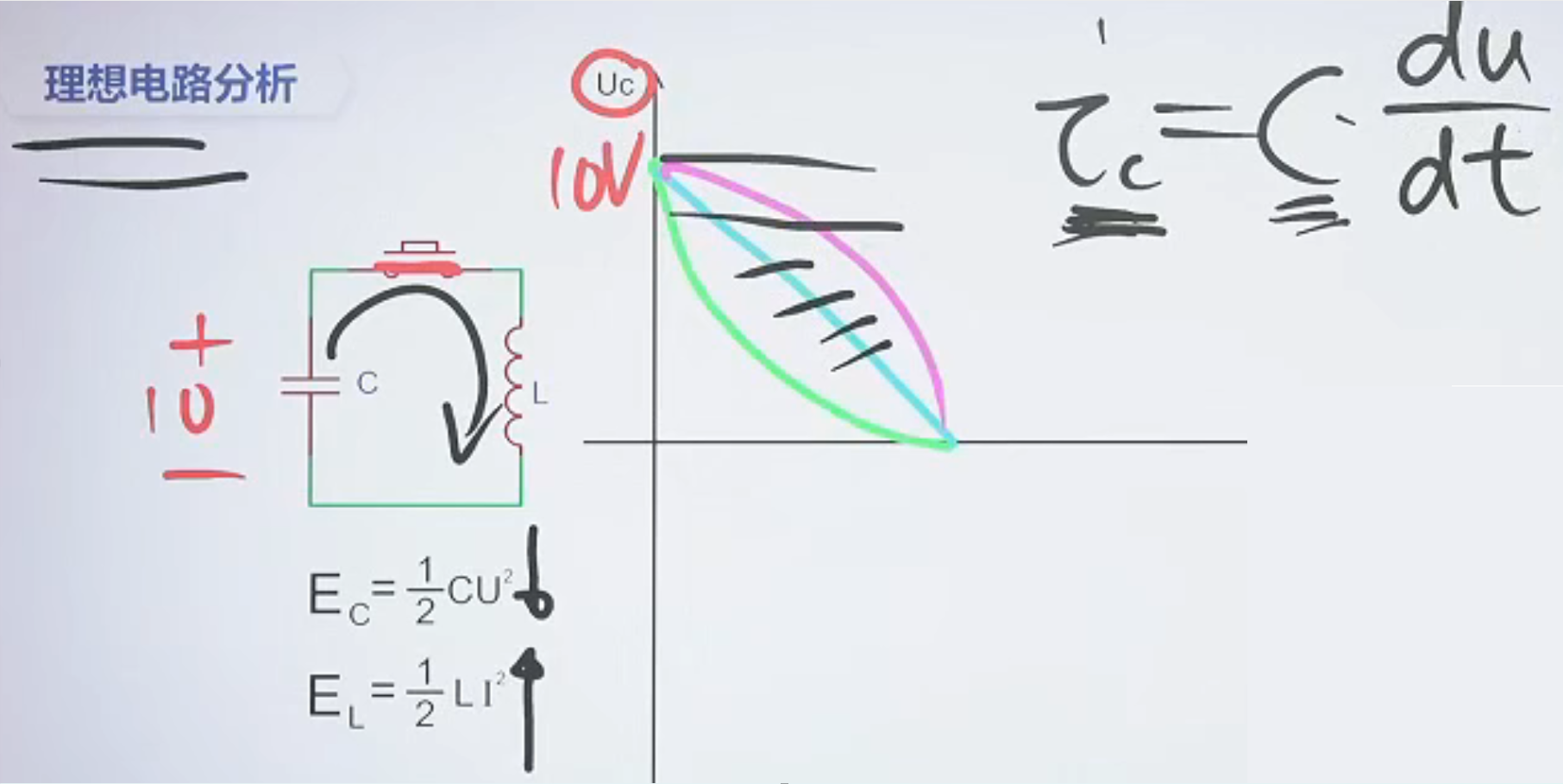

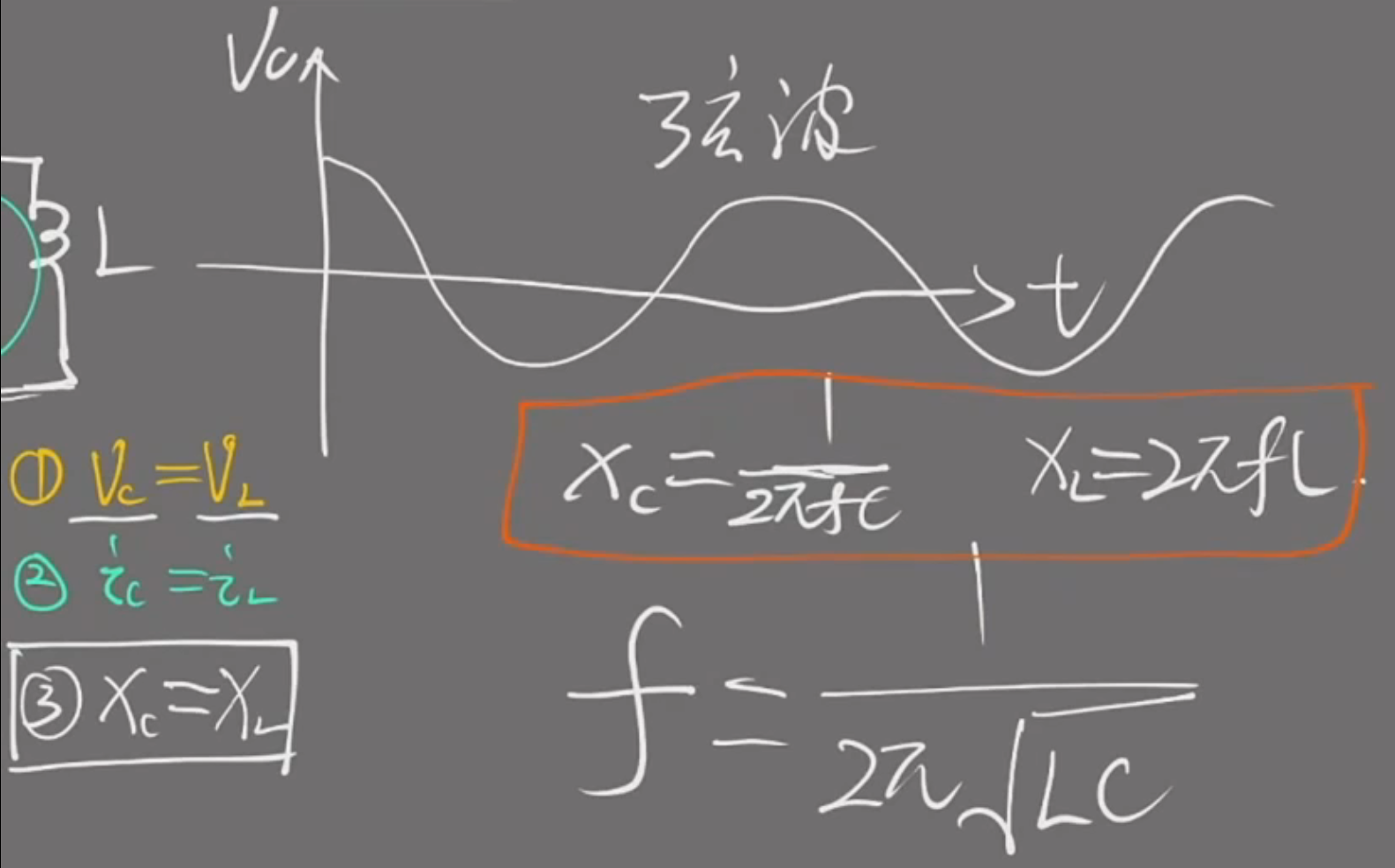

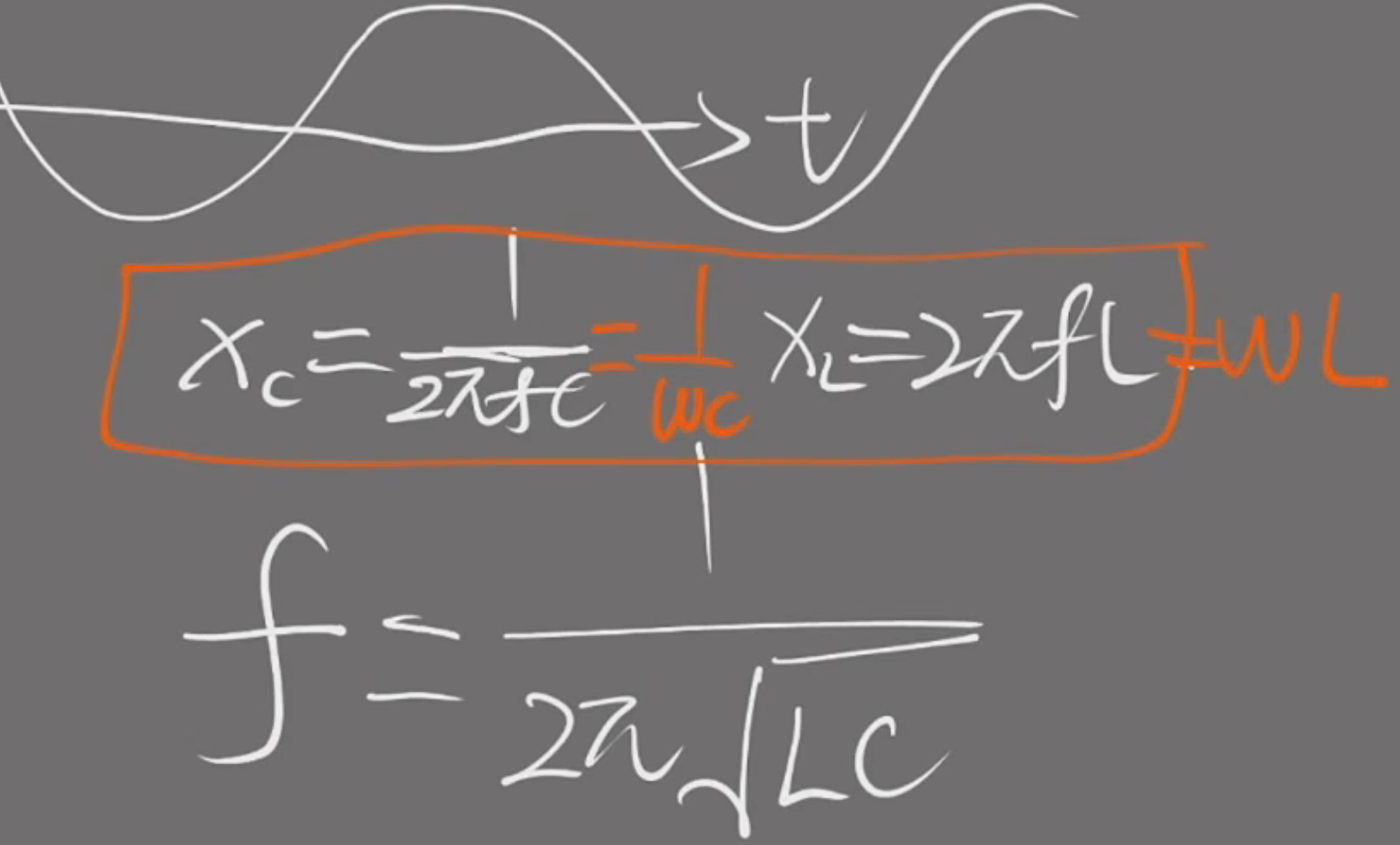

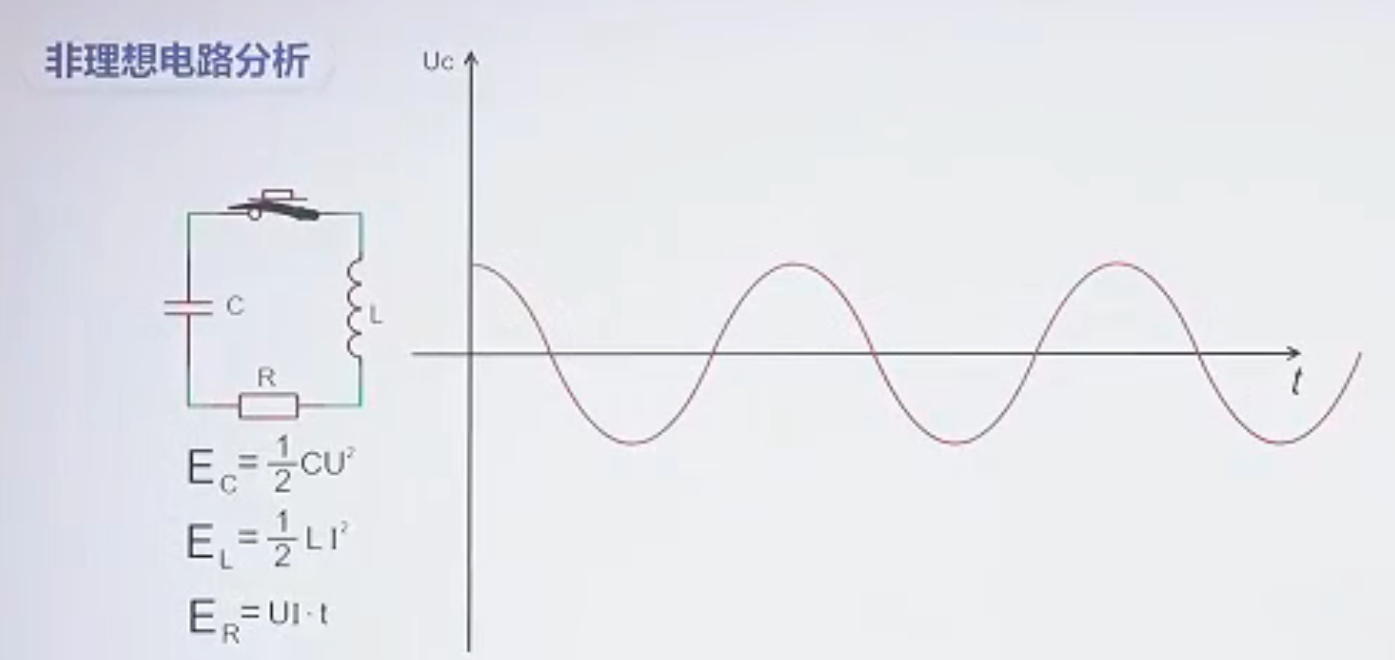

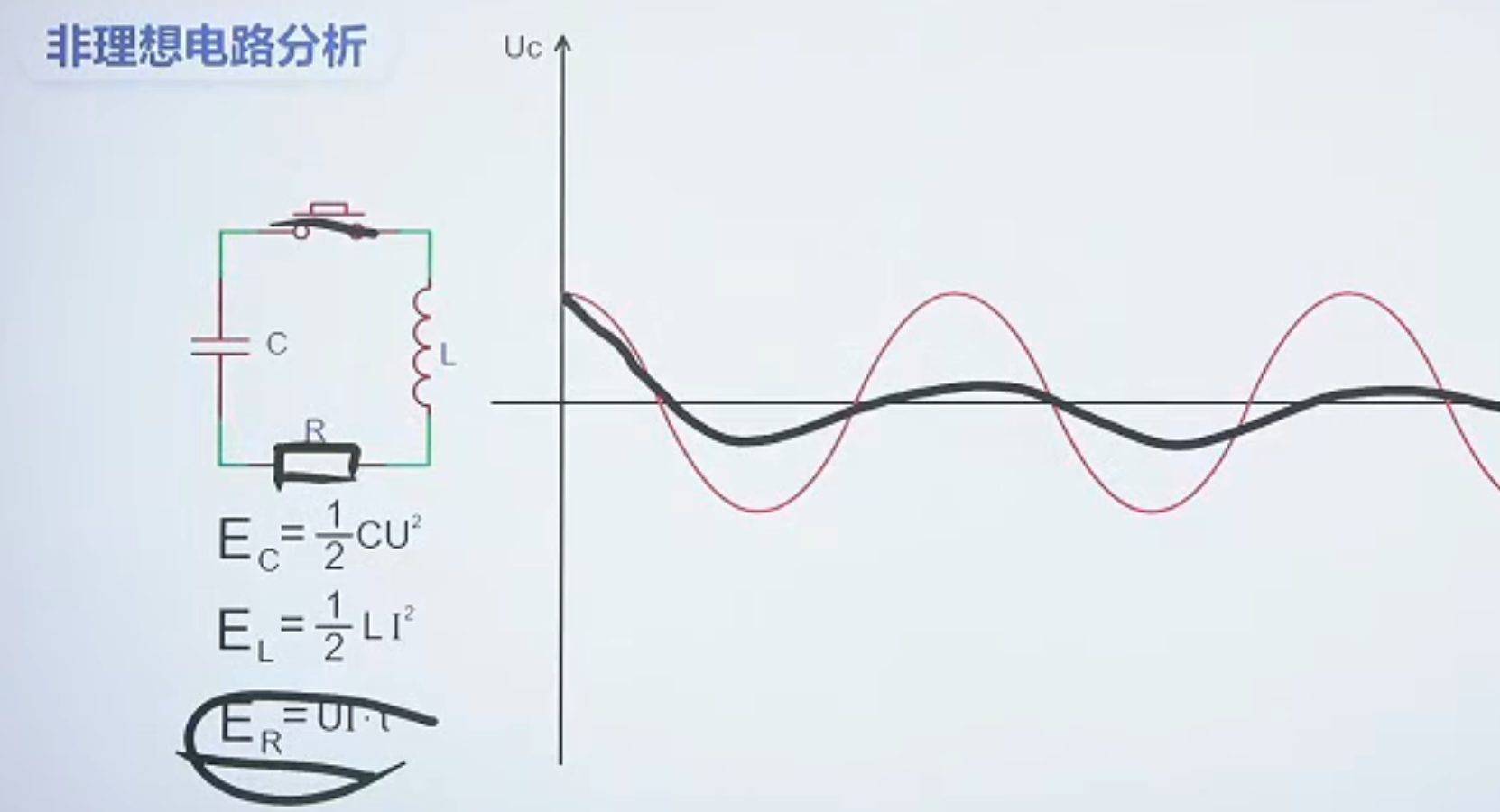

上面图片中的Xc=XL指在数值上相等。

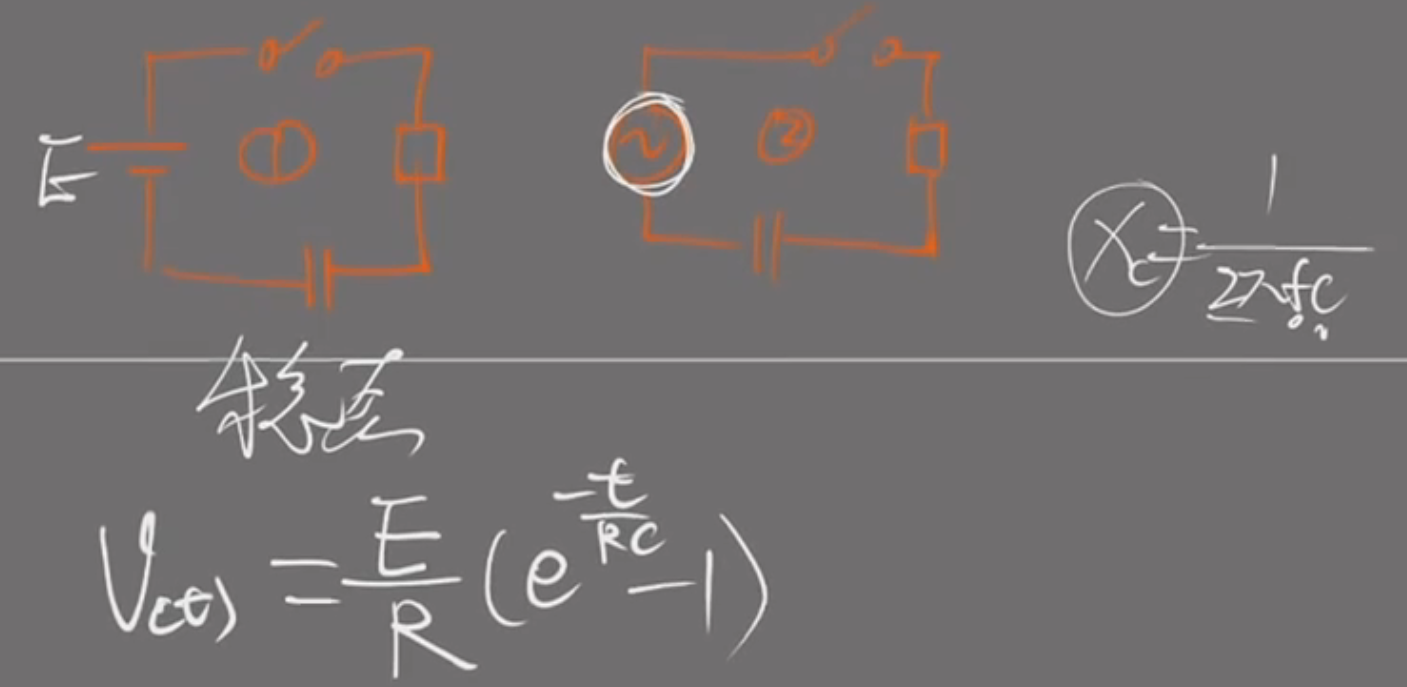

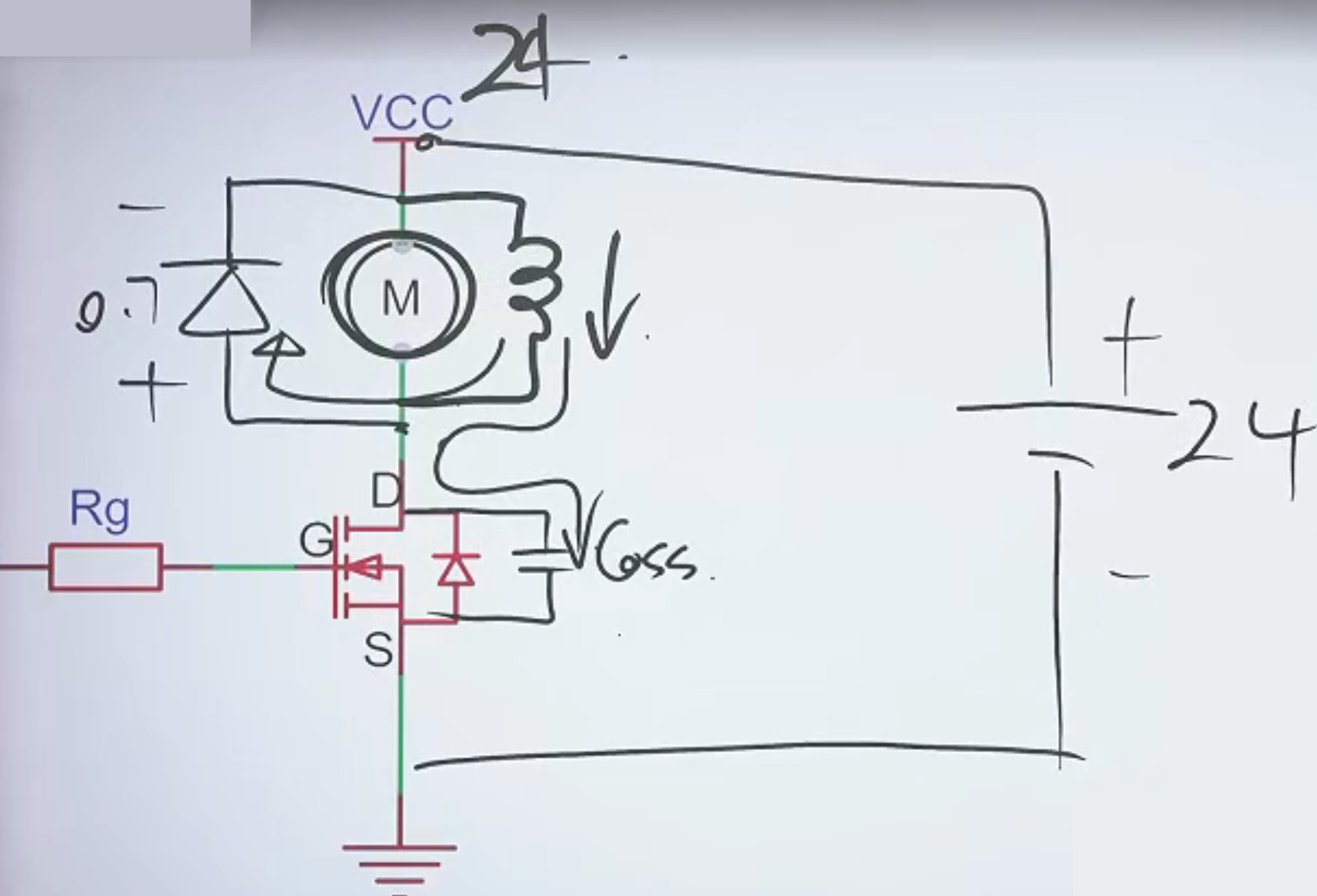

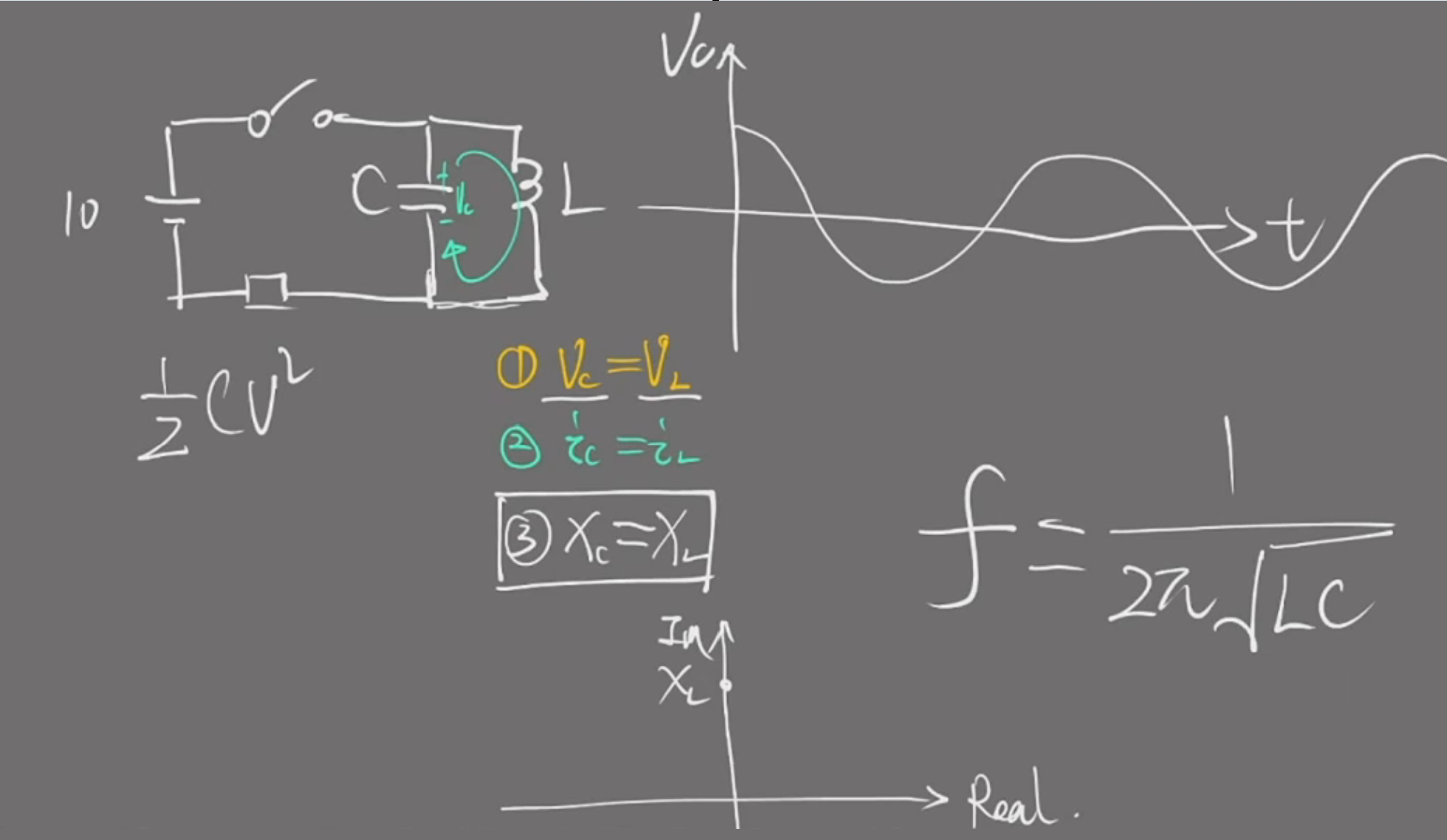

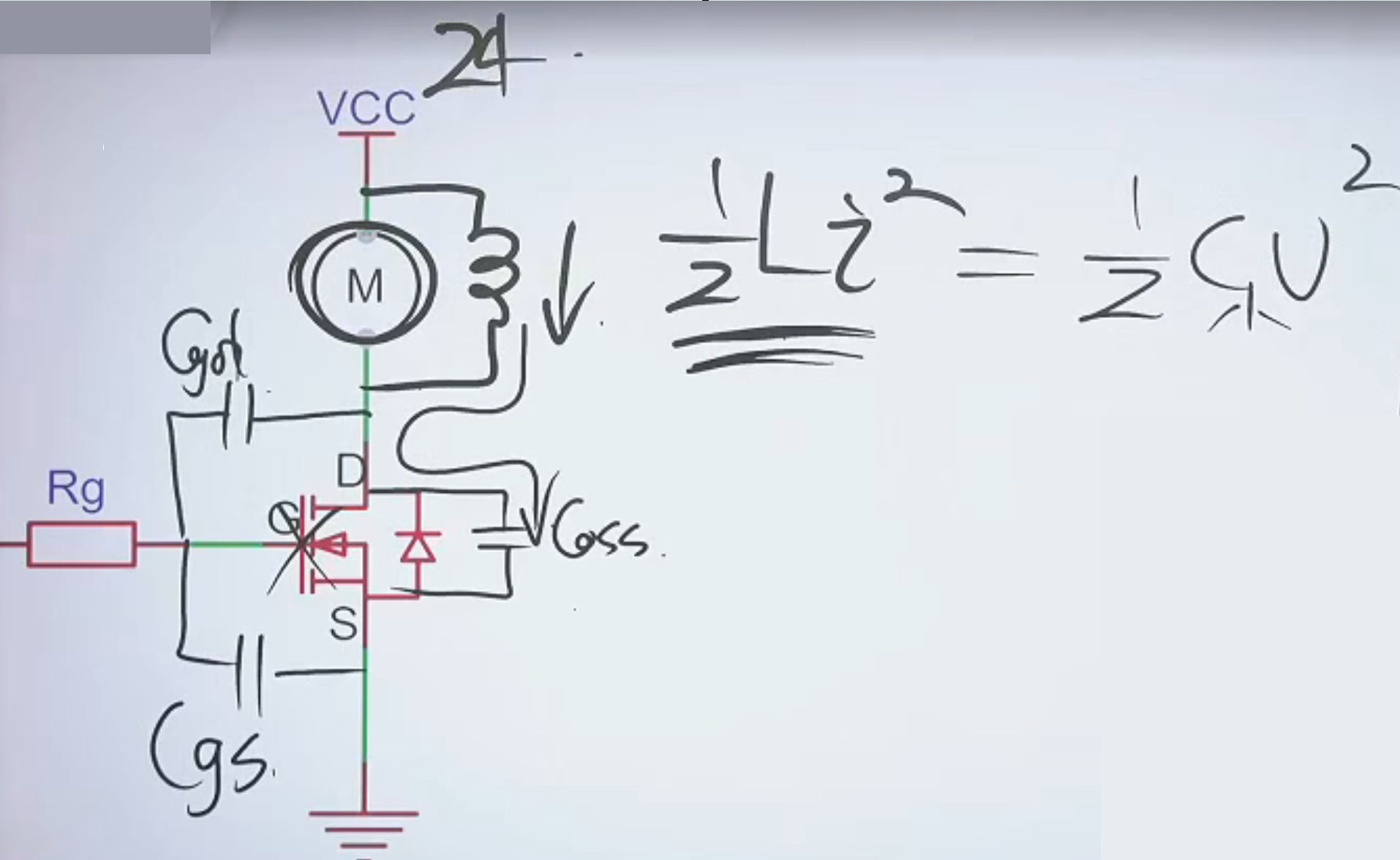

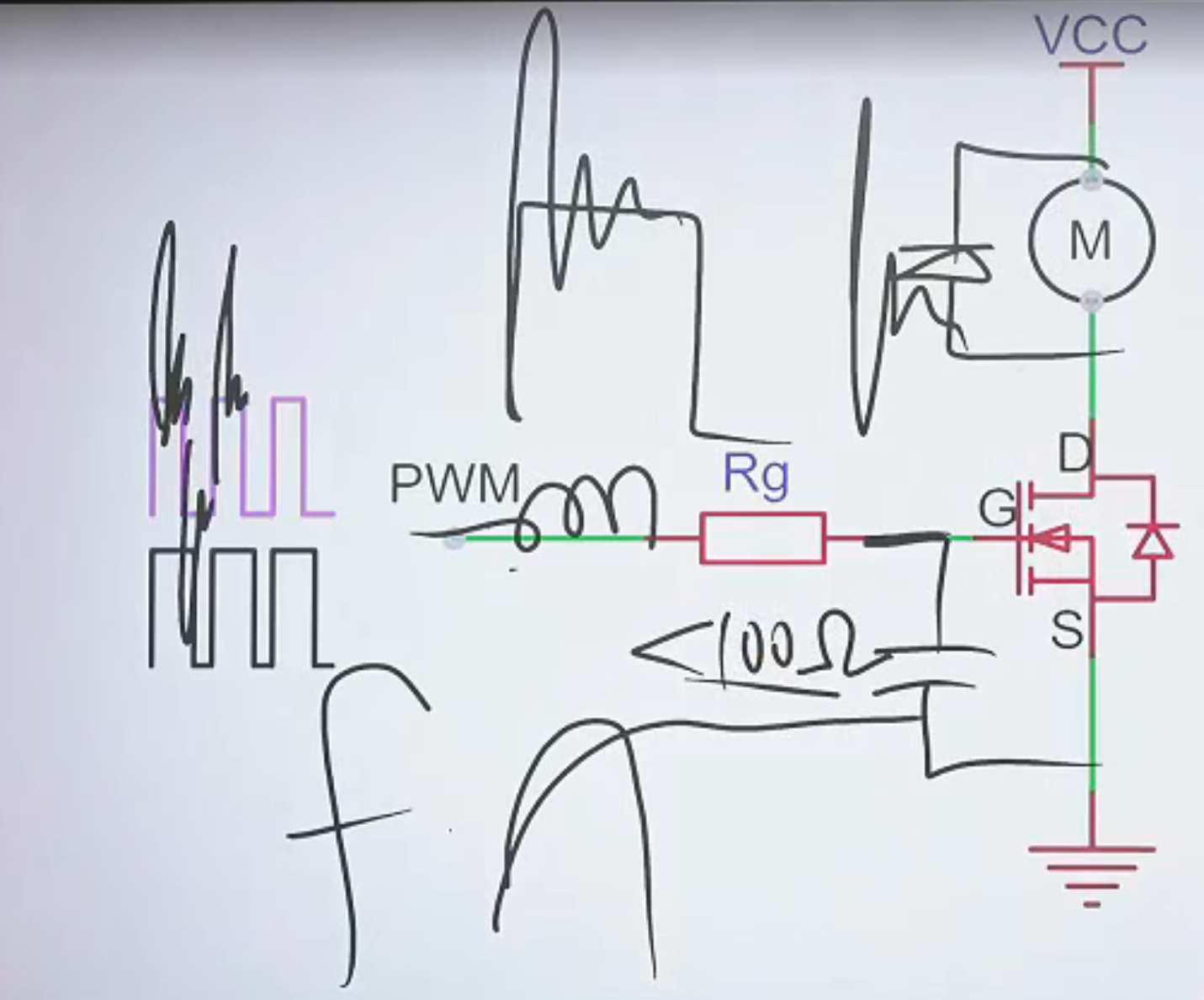

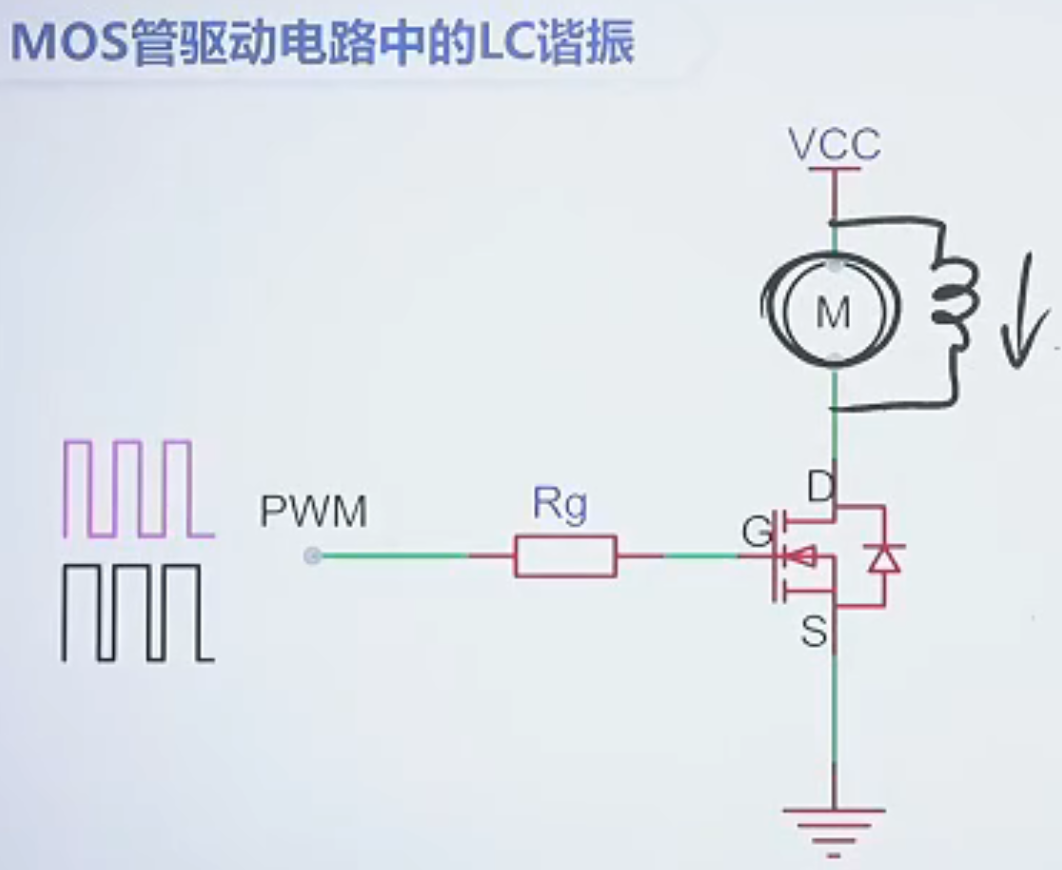

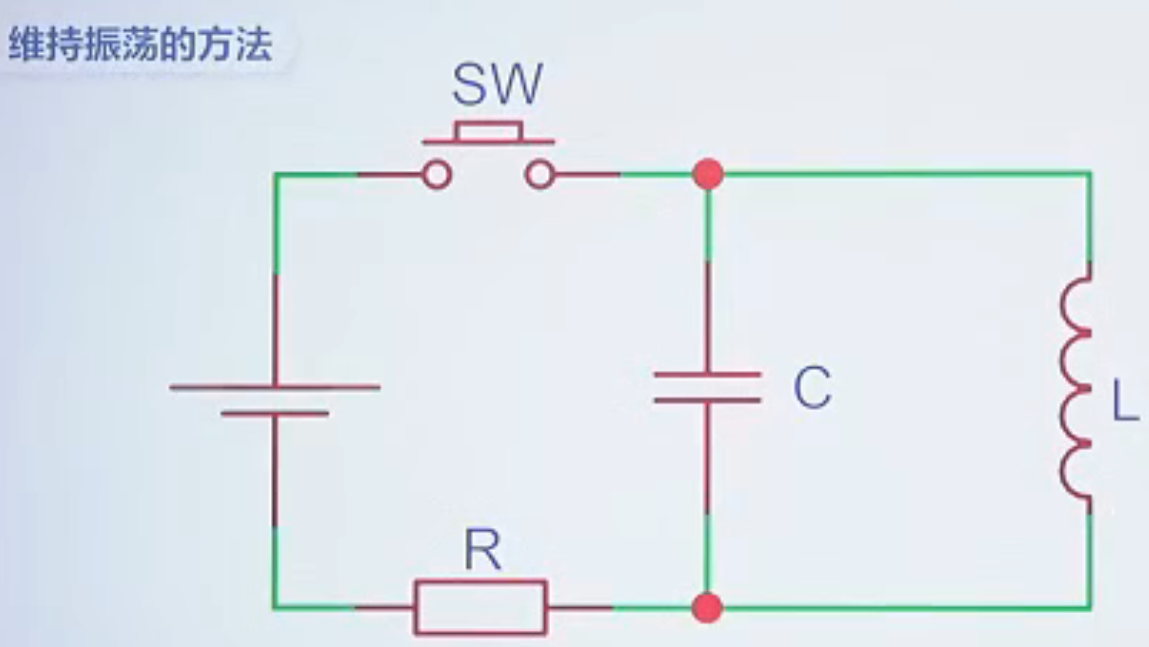

上图中Xc,XL公式使用的前提是电路处于玄波(或谐波)电路中,如下图,一个电源为直流、一个为交流。
