导读：
---------------------------------------------------------------------------------------------------------------------------------
无人机自主导航面临一个两难困境：板载浅层DNN感知能力有限，遇到复杂环境容易碰撞；将计算卸载到边缘服务器又受网络波动影响，延迟不可控；而VLM虽然具备语义理解能力，但推理延迟通常超过200ms，无法满足实时飞行要求。能否让三者各取所长、协同工作？
中山大学陈旭教授团队提出CoDrone，将端侧灰度图轻量导航、边缘深度估计辅助和云端VLM语义干预整合为统一的三层协同框架。系统通过一个仅需1.0×10^4 FLOPs的DRL神经调度器实时协调三层资源，并让云端Qwen-VL-Max通过函数调用（function calling）直接输出飞行控制指令，绕过自然语言解析的开销。实验结果显示，CoDrone的平均飞行距离提升40%，导航质量（QoN）提升5%，相比此前方法AdaDrone最多延长飞行距离86米。
论文信息
**标题：**CoDrone: Autonomous Drone Navigation Assisted by Edge and Cloud Foundation Models
**作者：**Pengyu Chen, Tao Ouyang, Ke Luo, Weijie Hong, Xu Chen
**机构：**中山大学计算机科学与工程学院
**发表：**IEEE Internet of Things Journal（已录用），特刊 "Augmented Edge Sensing Intelligence for Low-Altitude IoT Systems"
一、无人机自主导航面临的三重瓶颈
---------------------------------------------------------------------------------------------------------------------------------
无人机自主导航依赖板载DNN处理前置摄像头图像，输出转向角和碰撞概率来控制飞行。但现有方案存在三个核心矛盾：
- **板载DNN感知不足：**受功率和算力限制，无人机只能部署浅层CNN。当视野被严重遮挡（如墙壁、密集灌木），浅层模型的推理可靠性急剧下降，无法及时做出正确避障决策。
- 边缘卸载受网络波动制约：将计算任务卸载到边缘服务器可以使用更大的模型，但实际飞行中网络带宽频繁波动。带宽骤降时，边缘推理的延迟反而会拖累导航甚至导致碰撞。此前的AdaDrone框架通过DRL调度器在板载和边缘之间切换，但仅依赖RGB图像推理，缺乏深度感知。
- **VLM推理延迟与实时要求冲突：**VLM具备语义级环境理解能力，但即使7B参数的模型也需要约20GB GPU内存，推理延迟通常超过200ms，直接部署到边缘不现实，部署到云端又引入额外通信开销。
CoDrone的设计思路是：不试图用单一层级解决所有问题，而是让端、边、云三层各自承担最合适的任务，并通过智能调度实现实时协同。
二、三层协同架构：端侧轻量导航、边缘深度辅助、云端语义干预
---------------------------------------------------------------------------------------------------------------------------------

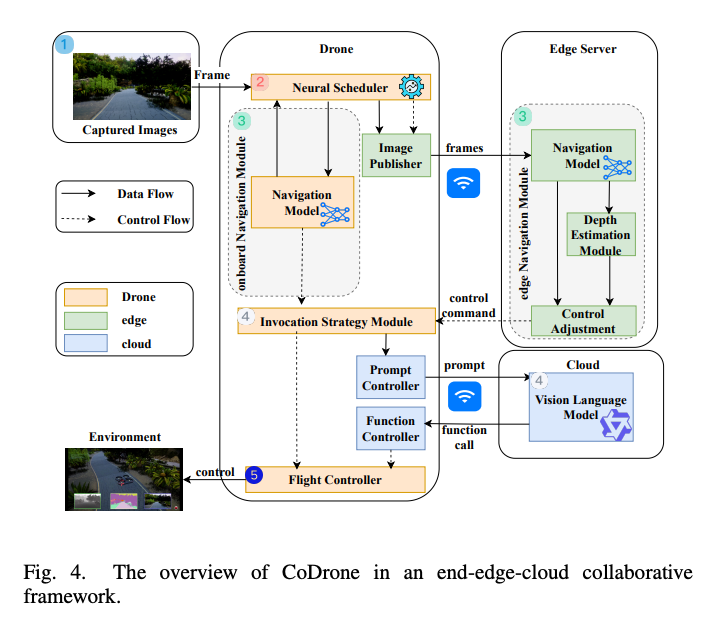

CoDrone的架构分为三层，每层解决一个特定问题。
端侧：灰度图轻量导航
论文对板载导航DNN做了一个关键优化：将RGB输入替换为灰度图。输入通道从3减少到1，通道维度减少66%。在224×224分辨率下，灰度图内存占用仅48KB，而RGB为120KB。最终的导航模型输入为(1, 200, 200, 1)的灰度图像，FLOPs为4.3×10^7，模型输出转向角θ∈[-1,1]和碰撞概率p∈[0,1]。
灰度图不仅降低了推理开销，还减小了向边缘传输时的数据量，进一步压缩通信延迟。
边缘：Depth Anything V2 + DEGAGE一维占用栅格
当环境复杂度升高时，边缘服务器启动Depth Anything V2深度估计模型，将单目RGB图像转换为像素级深度图，替代昂贵的RGB-D相机或LiDAR传感器。
论文提出了DEGAGE算法（Depth Estimation Map Generation Algorithm），将二维深度图压缩为一维占用栅格。算法对深度图进行垂直离散化，提取与无人机水平飞行轨迹对齐的信息，将每个方向区域分类为三类：
| 区域类型 | 含义 | 后续处理 |
|---|---|---|
| 可行驶区域（Drivable） | 无碰撞的空旷路面 | 正常飞行 |
| 低碰撞风险区域 | 远距离障碍物 | 速度衰减，v'←α·v' |
| 高碰撞风险区域 | 即刻碰撞危险 | 速度置零，v'←0 |
在此基础上，**控制调整算法（CAA）**通过低通滤波平滑飞行指令。速度更新公式为：v't = α·v'{t-1} + (1-α)·(1-p)·V_max，其中平滑系数α=0.5，在响应性和稳定性之间取得平衡。
论文还从理论上证明了E[P_D] < E[P_R]，即深度辅助的碰撞概率严格低于仅RGB推理的碰撞概率。
云端：Qwen-VL-Max通过函数调用直接控制飞行

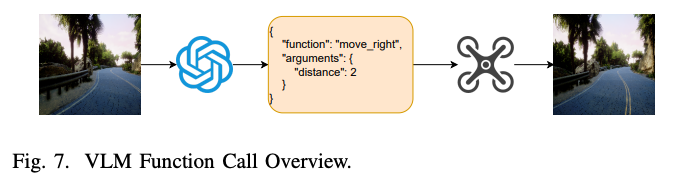

对于极端场景（如误入灌木丛、遇到从未见过的环境），CoDrone调用云端Qwen-VL-Max进行语义推理。这里的关键设计是**函数调用（function calling）**机制：系统预定义了一组底层飞行原语------如move_forward、turn_left、turn_right、move_right、get_current_position等，VLM直接输出结构化的函数调用命令，而非自然语言描述。这样避免了对自然语言输出的后处理解析，减少了执行延迟。
VLM触发条件有两个：（1）碰撞概率突然增加，同时转向角出现显著偏差，表示遇到意外障碍物；（2）DRL调度器连续两次选择深度估计模型，且占用栅格持续显示高碰撞风险，表明当前环境过于复杂，仅几何信息不足以应对。
Prompt设计包含5个组件：Tool Description （定义可调用的控制函数）、Task Description （规定VLM角色为无人机飞行员）、Example （需干预的具体场景示例）、End （不匹配示例时不使用工具）、History（最近的视觉数据和调用记录，防止重复或矛盾命令）。
论文给出了一个典型案例：无人机误入路边灌木丛后，VLM依次调用turn_right(120)（顺时针旋转120度）→move_right(2)（向右移动2米）→turn_left(10)（逆时针修正10度居中对齐），确认无人机恢复正确位置后停止发出调用。
三、DRL神经调度器：用1万FLOPs协调三层资源
---------------------------------------------------------------------------------------------------------------------------------
三层架构的核心调度由一个基于**A2C算法（Asynchronous Advantage Actor-Critic）**的DRL神经调度器完成。
调度器将问题建模为马尔可夫决策过程（MDP）：
状态空间为四维向量⟨θ_t, p_t, ap_t, w_t⟩，分别表示当前转向角、碰撞概率、过去5步平均碰撞概率和当前带宽。
动作空间为三维向量⟨l, o, c⟩：
-
l∈{0,1}：执行位置（0=板载，1=边缘）
-
o∈{0,1}：是否激活深度估计（0=使用，1=跳过）
-
c∈{95%, 80%, 60%}：图像压缩率
奖励函数通过QoN（导航质量）指标驱动。QoN定义为时间窗口τ内满足深度安全阈值的决策比例。
调度器的计算开销极低：输入张量仅为(1, 4)，FLOPs为1.0×10^4，相比导航模型的4.3×10^7低了三个数量级。
| 模型 | 输入张量 | FLOPs |
|---|---|---|
| 导航模型 | (1, 200, 200, 1) | 4.3×10^7 |
| 调度器 | (1, 4) | 1.0×10^4 |

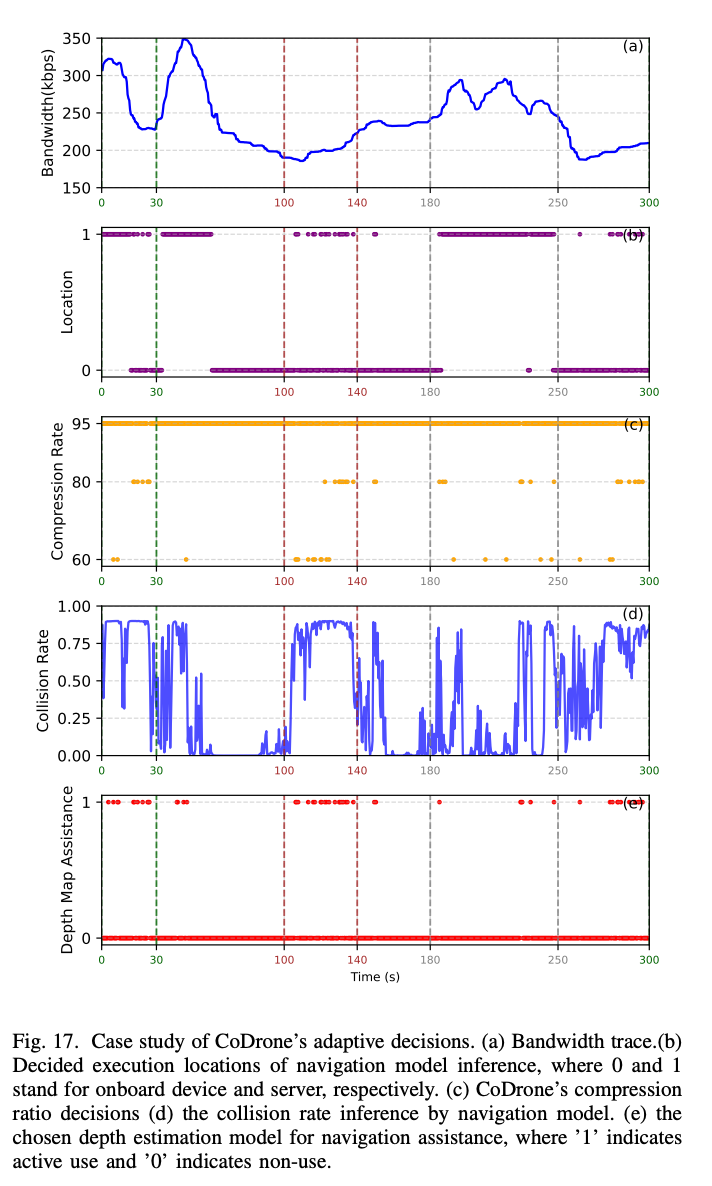

论文展示了一个300秒的飞行案例来说明调度器的自适应行为：0-30秒碰撞率高时启用深度估计；80-120秒带宽下降时切换到本地推理或提高压缩率；180-250秒带宽恢复且环境简单时切回边缘推理；250-300秒带宽再次下降时回到板载处理。整个过程无需人工干预。
四、消融实验：深度估计和VLM分别贡献了多少？
---------------------------------------------------------------------------------------------------------------------------------
实验在AirSim仿真平台的Coastline环境中进行，板载使用Jetson Nano，边缘使用RTX 4090，测试4种来自HSDPA数据集的带宽场景，每组实验重复5次取平均。
与基线方法的整体对比
论文设置了5个基线进行对比：AdaDrone （DRL调度+RGB推理）、CoDrone w/o VLM （去掉云端VLM）、Local （强制板载执行，1/3概率用深度估计）、Offload （始终卸载到边缘）、Offload w/o Depth Map（边缘执行但不用深度估计）。
核心对比结果：
| 对比维度 | 指标 | 数值 |
|---|---|---|
| CoDrone vs AdaDrone | 平均飞行距离延长 | 最多+86米 |
| CoDrone vs AdaDrone | 最大飞行距离延长 | 最多+173米 |
| 深度估计贡献（Offload vs Offload w/o Depth） | 飞行距离延长 | 最多+80米 |
| CoDrone vs 所有基线 | QoN提升 | 最高+7% |
| 总体提升 | 平均飞行距离 | +40% |
| 总体提升 | 平均QoN | +5% |
VLM模块的单独贡献
通过CoDrone完整版与CoDrone w/o VLM的消融对比：
-
在不同带宽场景、相同最大速度1.5 m/s下：最大平均飞行距离差62米，QoN差最高3%
-
在不同最大速度下：最大平均飞行距离差53米，QoN提升最高3%
VLM的贡献主要体现在极端场景的恢复能力上------当无人机陷入常规方法无法处理的困境时，VLM的语义理解和函数调用机制能有效帮助无人机脱困。
五、总结与思考
---------------------------------------------------------------------------------------------------------------------------------
CoDrone提出了一个云-边-端三层协同的无人机自主导航框架。端侧通过灰度图轻量导航降低66%的输入通道开销；边缘通过Depth Anything V2深度估计和DEGAGE一维占用栅格算法提供几何感知辅助；云端通过Qwen-VL-Max的函数调用机制处理极端场景。DRL神经调度器以仅1.0×10^4 FLOPs的开销实时协调三层资源分配。实验结果显示飞行距离提升40%，QoN提升5%。
在此基础上，有几点值得进一步思考：
VLM通过函数调用而非自然语言控制飞行，保证了输出格式的确定性并减少后处理开销。这种"让VLM输出结构化动作"的模式，对其他需要VLM参与实时控制的Agent系统有参考价值。
端→边→云的分层调度思路具有迁移性，DRL调度器动态平衡计算成本和感知质量的方式，可以推广到其他资源受限的移动机器人场景（如无人车、巡检机器人等）。
