长安链: Cryptogen层支持HSM
参考

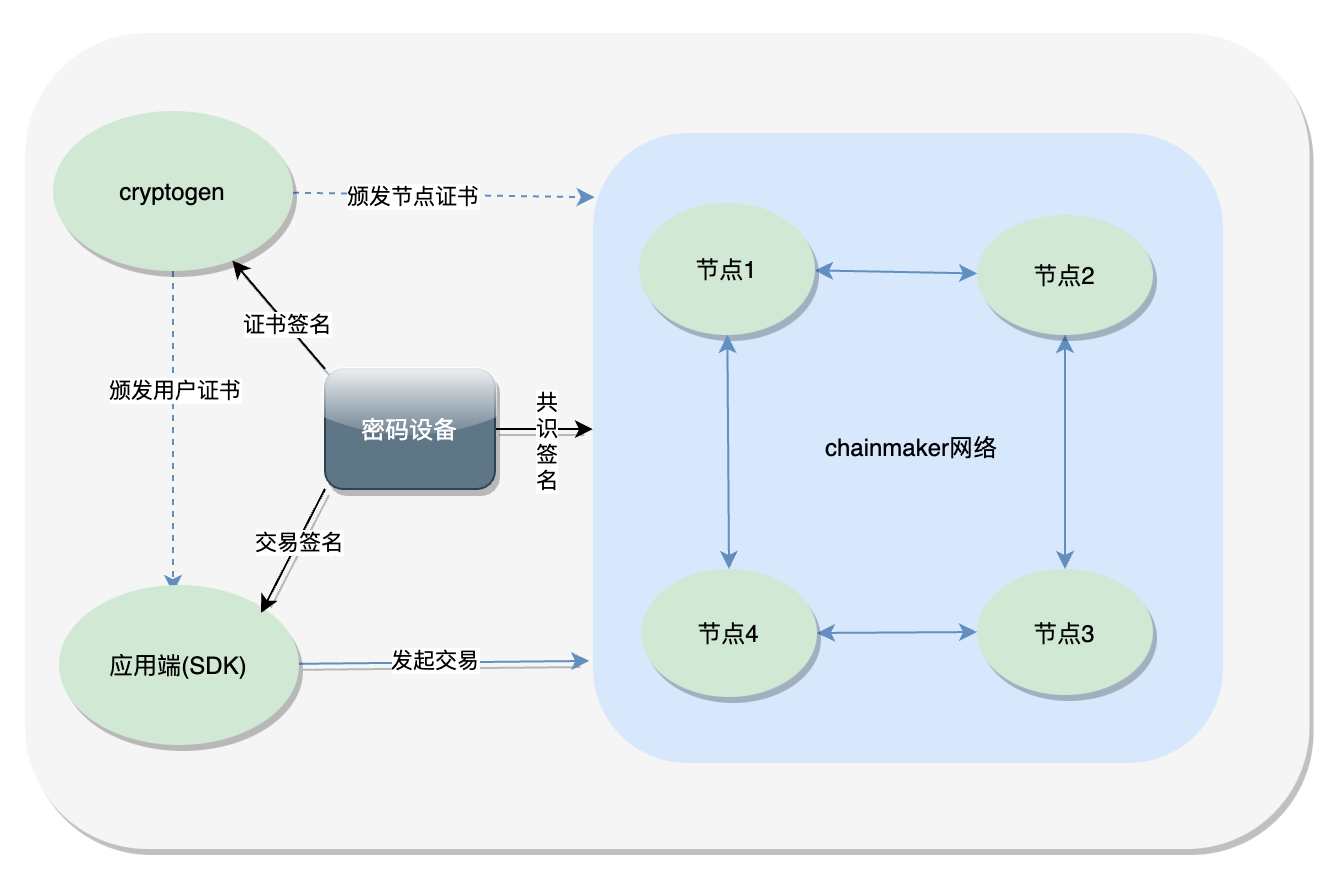

测试网络部署架构:
- 首先在密码设备创建CA根私钥、sdk用户私钥以及节点共识私钥。
- 通过chainmaker-cryptogen工具（以下统称cryptogen）的generate命令一键生成测试网络证书。
- 使用密码机节点私钥和cryptogen生成的节点证书启动chainmaker区块链网络
- sdk使用密码机用户私钥进行签名，并将交易发送给chainmaker网络
- chainmaker网络节点使用用户证书对交易进行验签名，并执行交易

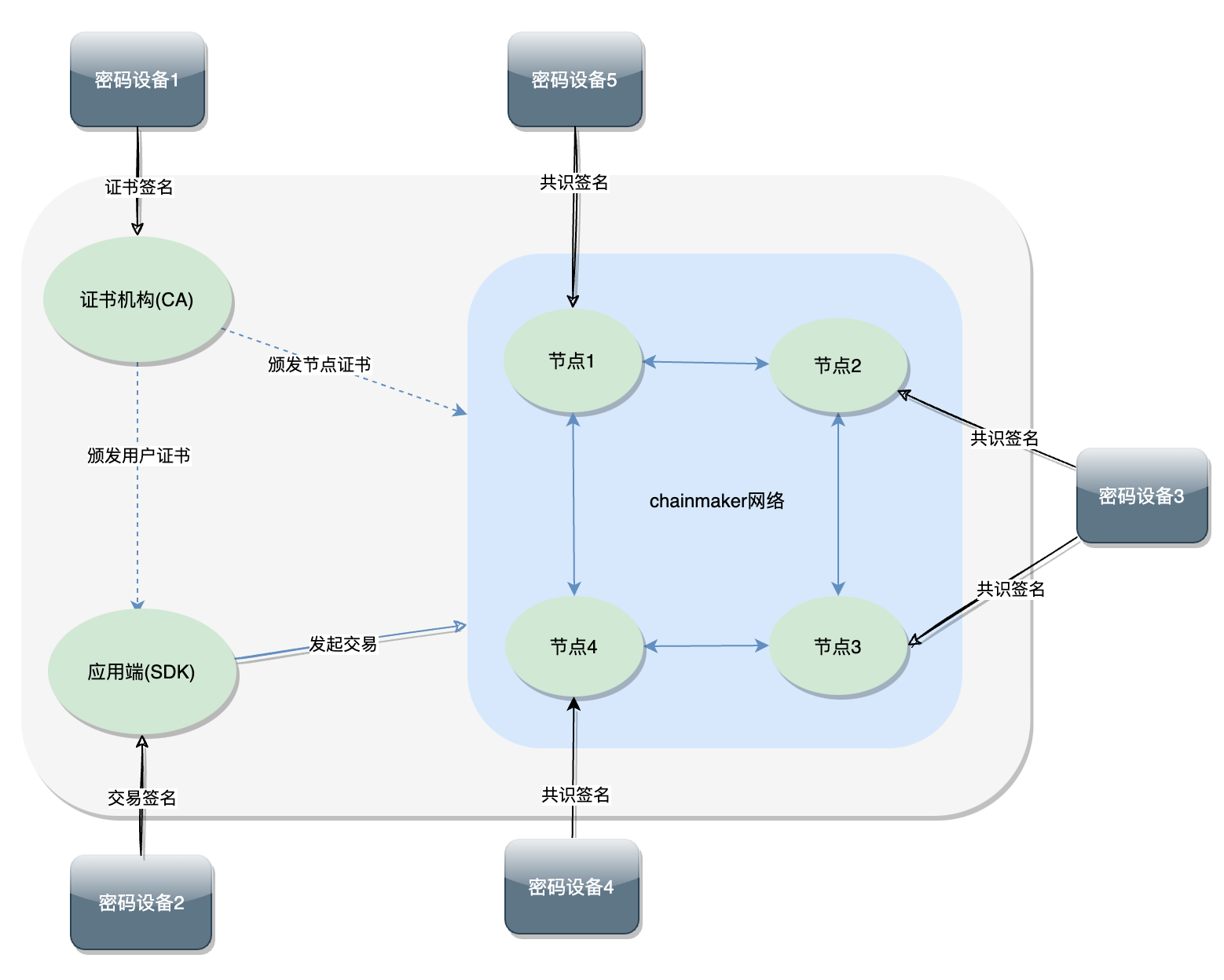

推荐部署架构
- CA使用单独密码设备
- 客户端SDK使用单独密码设备
- 节点使用一台或多台密码设别（根据组织结构和节点部署情况而定）
Fabric: 使用Fabric Ca Server
参考Thales LUNA:
Msp目录可以用Fabric提供的cryptogen命令生成，但是用cryptogen命令生成是非常不灵活的，生产环境中，应当使用Fabric提供的另一个组件FabricCA。Fabric ca已支持使用HSM, 由它产生的证书配到peer|orderer下

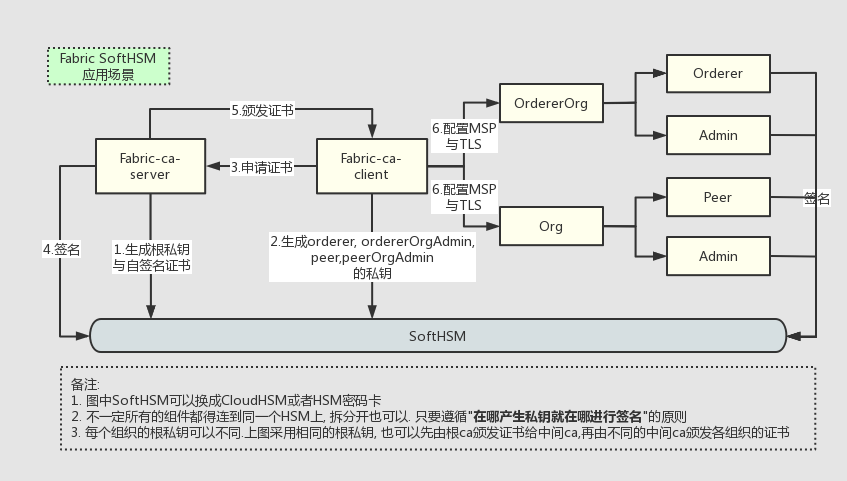

Fabric根CA模式使用HSM, 如下图: (此文档都是针对这个应用场景)
安装Golang, 编译fabric-ca-server和fabric-ca-client项目:
- (0) 安装Go语言编译环境
- (1) 下载测试项目fabric-basic-network
- (2) fabric-ca-server 体验hsm
- (3) fabric-ca-client 体验hsm
cd fabric-ca-client
-
创建 orderer 和 org 使用的 hsm slot
bash# softhsm中的创建命令 (slot index 与我的不一样没关系) softhsm2-util --init-token --slot 0 --label "fabric" #已在上一步fabric-ca-server时创建过了 softhsm2-util --init-token --slot 1 --label "orderer.example.com" softhsm2-util --init-token --slot 2 --label "org1.example.com" #查看 softhsm2-util --show-slots #删除 #softhsm2-util --delete-token --serial xxxx -
向 ca-server 申请证书,并存入ca-client使用的hsm中
bash#运行前先确认 fabric-ca-server是否开着 cd native ./gencerts.sh注意
gencerts.sh脚本内与 hsm 相关的配置bashBCCSP_DEFAULT=PKCS11 #FIXME: PKCS11 | SW PIN=222222 # hsm的user pin LIB=/usr/local/lib/softhsm/libsofthsm2.so #hsm的so库脚本内申请证书相关的方法
genmsp参数说明bashORG_DIR=$1 ORG_NAME=$2 NODE_DIR=$3 NODE_NAME=$4 LABEL=$5 #hsm的lable, org${org}.example.com 和 orderer.example.com NODE_OU=$6 BCCSP_SWITCH=$7 #SW表示存本地, PKCS11表示存HSM内 #使用方法 ## org1的peer0证书 genmsp peerOrganizations org${org}.example.com peers peer${peer}. org${org}.example.com peer SW ## org1的Admin证书 genmsp peerOrganizations org${org}.example.com users Admin@ org${org}.example.com admin SW ## ordererOrg的orderer证书 genmsp ordererOrganizations example.com orderers orderer. orderer.example.com orderer $BCCSP_DEFAULT ## ordererOrg的Admin证书 genmsp ordererOrganizations example.com orderers orderer2. orderer.example.com orderer $BCCSP_DEFAULT运行成功,证书将会生成在此目录下
crypto-configbashtree -L 1 -d crypto-config crypto-config ├── ordererOrganizations #orderer相关 ├── peerOrganizations #org peer相关 └── register #ca登记员相关(ca-client自己使用)
在Fabric各组件上使用HSM
下载Fabric项目
bash
git clone https://github.com/hyperledger/fabric.git
git checkout v2.2.1编译命令
bash
# 各组件分别编译 (输出文件在 .build/bin 目录下)
make cryptogen
make configtxgen
make orderer
make peer
# or 编译所有组件
make native
# 各组件分别生成 docker image
make orderer-docker
make peer-docker
make tools-docker
# or 生成所有 docker image
make docker
# 查看
make docker-list
# native docker checks
make all编译Fabric的docker image
bash
make docker GO_TAGS=pkcs11Orderer 体验hsm
配置文件说明
3-orgs/multi-orderers-multi-orgs-no-ca/0.bootOrderer/docker-compose.yaml
yaml
services:
orderer.example.com:
environment: #添加环境变量
- ORDERER_GENERAL_BCCSP_DEFAULT=PKCS11
- ORDERER_GENERAL_BCCSP_PKCS11_LIBRARY=/usr/local/lib/softhsm/libsofthsm2.so
- ORDERER_GENERAL_BCCSP_PKCS11_PIN=222222
- ORDERER_GENERAL_BCCSP_PKCS11_LABEL=orderer.example.com
- ORDERER_GENERAL_BCCSP_PKCS11_HASH=SHA2
- ORDERER_GENERAL_BCCSP_PKCS11_SECURITY=256
#softhsm 相关
- SOFTHSM2_CONF=/etc/softhsm2.conf
volumes: #添加映射文件
#softhsm 相关
- /etc/softhsm2.conf:/etc/softhsm2.conf
- /var/lib/softhsm/tokens/:/var/lib/softhsm/tokens/
- /usr/local/lib/softhsm/libsofthsm2.so:/usr/local/lib/softhsm/libsofthsm2.so #使用基于fabric-ca-hsm镜像制作的image的话, 这个文件不用映射test hsm in orderer
bash
#部署一个orderer
make ORGNUM=1 MAJORITY=0 USE_CRYPTOGEN=0 boot_orderer
#部署一个peer和一个应用通道
make ORGNUM=1 MAJORITY=0 USE_CRYPTOGEN=0 boot_org1
#添加一个orderer
make ORGNUM=1 MAJORITY=0 USE_CRYPTOGEN=0 add_1orderer
#参数说明
# ORGNUM: peer组织总数
# MAJORITY: 1表示使用需要绝大多数同意的策略; 0表示使用单个组织同意的策略
# USE_CRYPTOGEN: 1表示用cryptogen重新生成msp; 0表示拷取fabric-ca-client生成好的msporderer都能正常运转的话,我认为orderer上配置HSM算是成功了
结论
主机上能成功使用HSM的组件
- Fabric-ca-server
- Fabric-ca-client
容器化后能成功使用HSM的组件(需要将softhsm能力做进image中)
- Fabric-ca-server
- Orderer
