ARM嵌入式学习（二十二）-- 操作系统的中断处理以及ioctl

触发时机：中断发生瞬间，CPU 立即执行。
主要任务：
- 保存必要的硬件状态（如寄存器）。
- 清除中断标志（避免反复触发）。
- 屏蔽本中断线（可选）。
- 读取硬件数据，确认中断来源。
- 调度下半部（通知下半部有工作要做）。
特点：
- 短小精悍：必须快速执行，通常只做几十微秒的工作。
- 快进快出：不能睡眠、不能调度、不能做复杂运算。
- 中断上下文：运行在中断上下文，没有进程与之关联。
- 禁止响应同类型中断（某些架构下会关闭当前中断线或全局中断）。

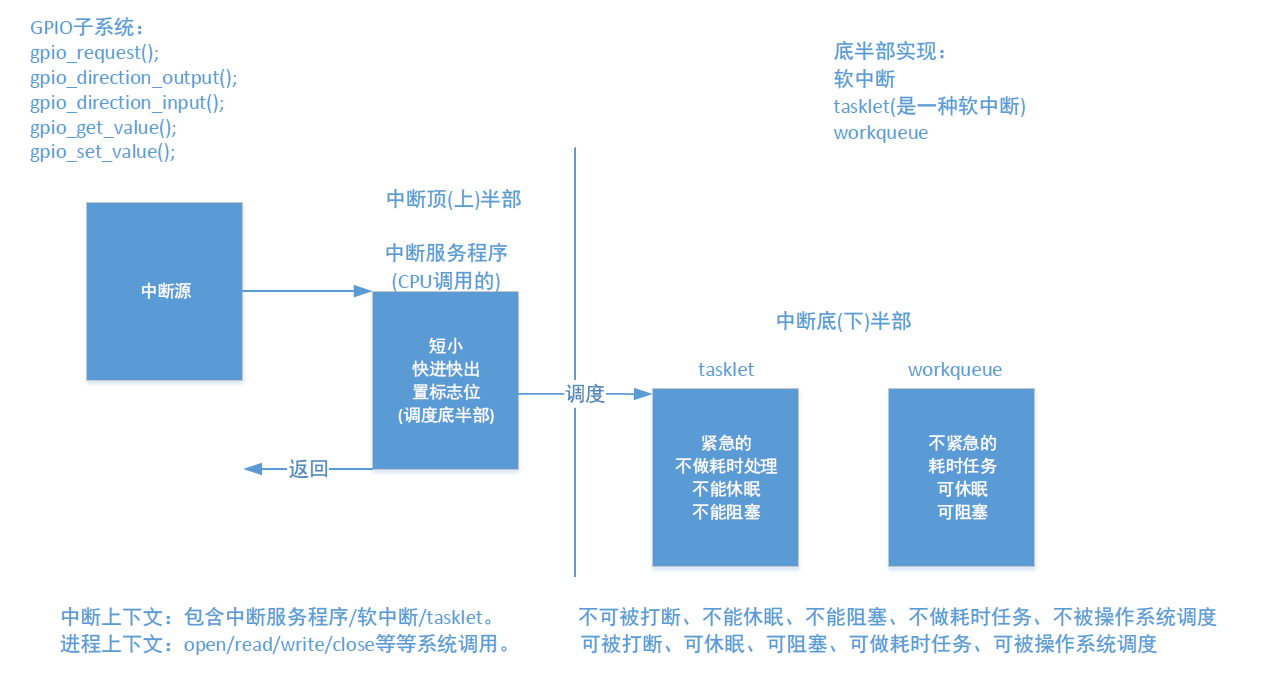

图片中的"返回"是指上半部执行完毕，返回被中断的进程或空闲任务。

2.下半部（底半部）

触发时机：由上半部"调度"启动，可以稍后执行（可能在返回用户态之前，也可能在专门的软中断/任务线程中）。
主要任务：
- 处理真正的中断业务逻辑（如网络数据包解析、键盘按键处理、磁盘传输完成后的数据整理）。
- 唤醒等待该事件的进程。
- 数据拷贝、复杂计算、可能涉及内存分配或信号量操作。
实现方式（Linux 为例）：
- 软中断（softirq）
- tasklet
- 工作队列（work queue）
- 线程化中断
特点：
- 可延迟：不要求立即执行，可以等 CPU 空闲时再处理。
- 可被中断：执行下半部时，可以被新的硬件中断打断。
- 可能允许睡眠 （取决于实现方式：工作队列可以睡眠；软中断/tasklet 不能睡眠）。
- 执行时间相对较长（毫秒级甚至更长，但仍需合理设计）。

图片中的"调度"指上半部执行完后，系统会在合适的时机（如返回用户态前、软中断检查点）调度下半部运行。

3.工作队列（work queue）和tasklet使用方法

不管是tasklet还是workqueue用法都是一样的

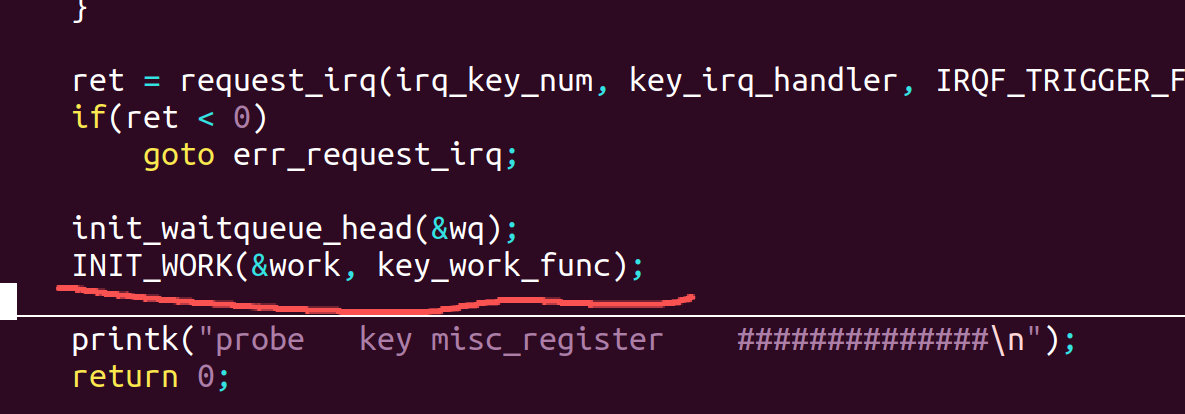

（1）先在probe函数中（或者Init中）把work或者tasklet初始化：

（1）workqueue

INIT_WORK(&work, key_work_func);

（2）tasklet

tasklet_init(&tsk, key_tasklet_func, 123);//123 是作为传递给 tasklet 回调函数的参数。

这里我在probe中初始化：

（2）然后定义其结构体，实现结构体里面的中断底部函数

这里用workqueue举例

（3）中断顶部函数只使用调度work或者tasklet的函数

schedule_work(&work); tasklet_schedule(&tsk);

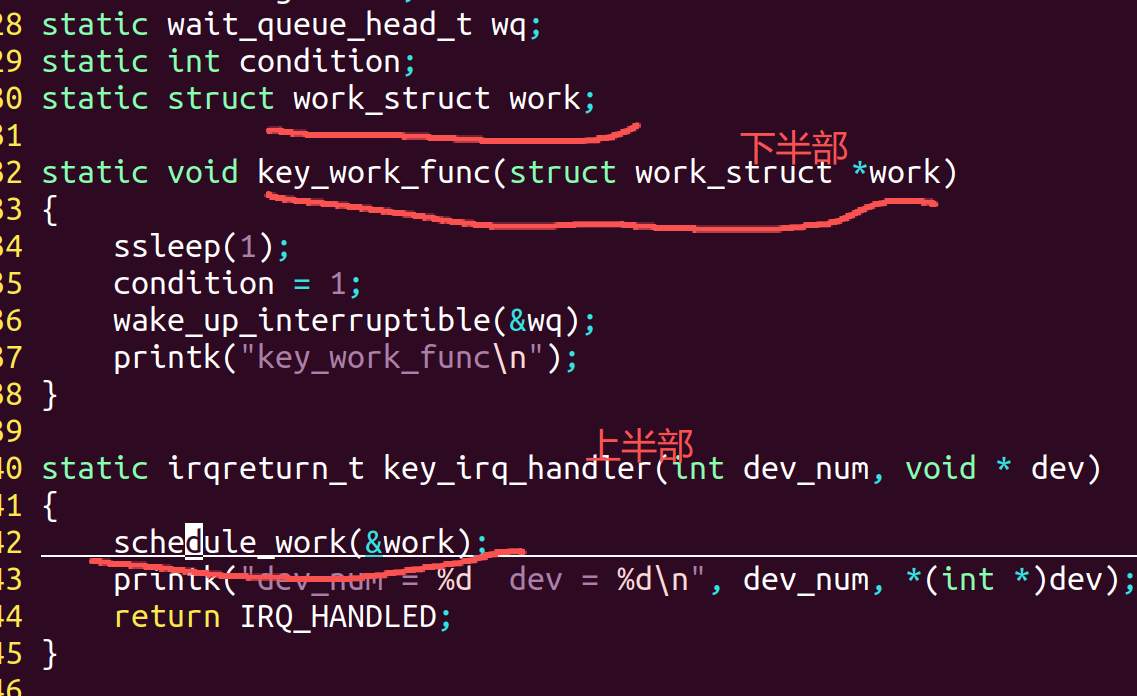

如上图，这样就是我们操作系统中的中断处理，和我们之前的key代码有什么区别呢？

4.在中断上下半部中的具体体现

上半部 中写"CPU调用的" ------ 这里"调用"指 CPU 响应硬件中断后，直接跳转 到中断服务程序（ISR）执行。这是一种强制、立即的函数调用。
下半部 前写"调度" ------ 上半部执行完后，通过某种机制（如触发软中断、提交工作队列）通知内核：稍后请运行下半部。具体何时运行、哪个 CPU 运行，由内核的调度器决定。

与之前的key中断代码相比：

对比维度	版本一：之前的kye代码（无下半部）	版本二：tasklet 下半部	版本三：工作队列下半部
中断上半部 (`key_irq_handler`) 所做工作	直接设置 `condition=1`，唤醒等待队列，打印信息	仅调用 `tasklet_schedule(&tsk)`，打印信息	仅调用 `schedule_work(&work)`，打印信息
下半部机制	无	tasklet（软中断上下文）	工作队列（内核线程上下文）
下半部回调函数	无	`key_tasklet_func`	`key_work_func`
下半部执行上下文	---	软中断上下文（中断上下文的一种，但中断开启，可被其他中断抢占）	进程上下文（内核工作线程，如 `events/X`）
下半部是否允许睡眠	---	不允许（不能调用 `msleep`、`ssleep`、`mutex_lock` 等可能睡眠的函数）	允许（可以调用 `ssleep`、`msleep`、`mutex_lock`、进行 I/O 操作等）
示例中下半部是否实际睡眠	---	否（只唤醒等待队列）	是，调用了 `ssleep(1)`（睡眠 1 秒）
中断延迟（上半部耗时）	较长（包含唤醒队列和调度开销）	极短（仅调度 tasklet）	极短（仅调度 work）
下半部执行时机	---	软中断上下文，通常在硬件中断返回前执行（高优先级）	内核工作线程调度执行（优先级较低，可被抢占）
对实时性的影响	较差：长时间关中断，可能延迟其他中断	较好：上半部快，下半部可被中断，但 tasklet 仍不能睡眠，执行时间不宜过长	很好：上半部极快，下半部可睡眠，适合耗时或阻塞操作，但响应延迟比 tasklet 稍大
适用场景	中断处理极简单、时间极短且无需睡眠的场景（如仅清中断、置标志）	中断处理需要一定计算，但不会睡眠，且要求较低延迟的场景（如网络收包轻量处理）	中断处理需要大量计算、可能睡眠（如访问 I2C/SPI 设备、等待硬件完成、延迟操作）的场景
优点	实现简单，唤醒及时	上半部快，下半部不会影响中断响应，且延迟比工作队列低	可以睡眠，能处理复杂耗时的任务；不会阻塞中断；适合与硬件交互需要等待的驱动
缺点	中断处理时间过长会阻塞系统，不适合高频或复杂中断	下半部不能睡眠，不能做长时间 I/O 或延迟操作	下半部调度延迟较大（可能几十毫秒），不适合对时间要求苛刻的任务

使用中断下半部的优势远大于其微不足道的延迟，因此在真实驱动开发中，除非中断处理极简单且确定不会影响系统，否则推荐使用下半部（tasklet、工作队列、软中断等）来分离紧急工作和可延迟工作。

二、ioctl接口：

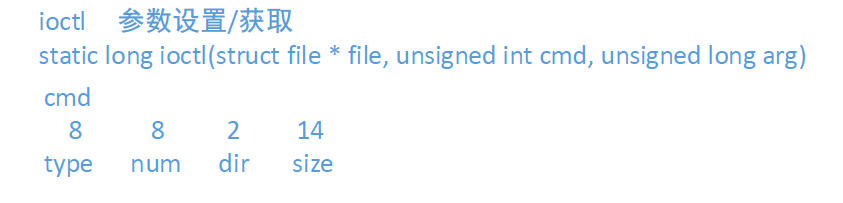

应用层和驱动使用的Ioctl函数其参数cmd 都一样，所有定义的宏应用层和驱动都要一致：

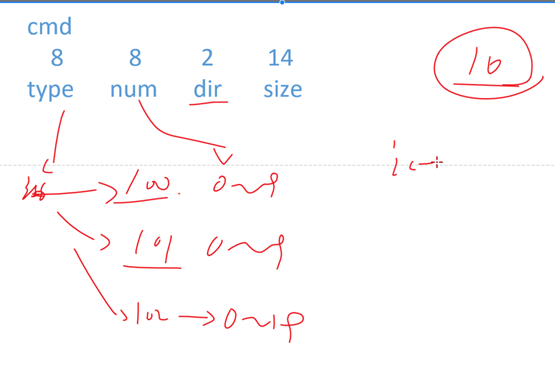

cmd 是我们自定义的命令，格式为：

Type是设备，num是命令个数，Dir是方向，size是大小。

arg是应用层传给驱动的参数。

举例代码led亮灭（ioctl控制）：

复制代码

#include <linux/init.h>
#include <linux/printk.h>
#include <linux/kdev_t.h>
#include <linux/types.h>
#include <linux/fs.h>
#include <linux/export.h>
#include <asm/uaccess.h>
#include <asm/string.h>
#include <asm/io.h>
#include <linux/miscdevice.h>
#include <linux/module.h>
#include <linux/platform_device.h>
#include <linux/of.h>
#include <linux/of_gpio.h>
#include <linux/gpio.h>
#include <asm/ioctl.h>

#define DEV_NAME "led"
static int led_gpio;
#define LED_ON 0
#define LED_OFF 1
#define LED_REV 2
#define MAGIC_NUM 'x'
#define CMD_LED_ON  _IO(MAGIC_NUM, LED_ON)
#define CMD_LED_OFF _IO(MAGIC_NUM, LED_OFF)
#define CMD_LED_REV _IO(MAGIC_NUM, LED_REV)

static void led_init(void)
{
	gpio_direction_output(led_gpio, LED_OFF);
}

static void led_on(void)
{
	gpio_set_value(led_gpio, LED_ON);
}

static void led_off(void)
{
	gpio_set_value(led_gpio, LED_OFF);
}

static int open(struct inode * node, struct file * file)
{
	led_init();
	printk("led  open...\n");
	return 0;
}

static ssize_t read(struct file * file, char __user * buf, size_t len, loff_t * offset)
{
	//copy_to_user();
	printk("led  read...\n");
	return 0;
}

static ssize_t write(struct file * file, const char __user * buf, size_t len, loff_t * offset)
{
	// "ledon"  on       "ledoff"   off
	unsigned char data[10] = {0};
	size_t len_cp = len < sizeof(data) ? len : sizeof data;
	int size_cp = copy_from_user(data, buf, len_cp);
	if(size_cp < 0)
		return size_cp;

	if(!strcmp(buf, "ledon"))
		led_on();
	else if(!(strcmp(buf, "ledoff")))
		led_off();
	else
		return -EINVAL;

	printk("led  write...\n");

	return size_cp;
}

static long ioctl(struct file * file, unsigned int cmd, unsigned long arg)
{
	int ret = 0;
	switch(cmd)
	{
		case CMD_LED_ON:
		led_on();
		break;
		case CMD_LED_OFF:
		led_off();
		break;
		default:
		ret = -EINVAL;
		break;
	}
	return ret;
}

static int close(struct inode * node, struct file * file)
{
	led_off();
	printk("led  close...\n");
	return 0;
}

static struct file_operations fops =
{
	.owner = THIS_MODULE,
	.open = open,
	.read = read,
	.write = write,
	.unlocked_ioctl = ioctl,
	.release = close
};

static struct miscdevice misc =
{
	.minor = MISC_DYNAMIC_MINOR,
	.name = DEV_NAME,
	.fops = &fops
};

static int probe(struct platform_device * pdev)
{
	struct device_node * pnode;

	int ret = misc_register(&misc);
	if(IS_ERR_VALUE(ret))
		goto err_misc;

	pnode = of_find_node_by_path("/pt_gpioled");
	if(IS_ERR(pnode))
	{
		ret = PTR_ERR(pnode);
		goto err_find_node;
	}

	led_gpio = of_get_named_gpio(pnode, "led-gpio", 0);
	gpio_request(led_gpio, "red_led");

	gpio_direction_output(led_gpio, LED_OFF);

    printk("probe   led misc_register    ##############\n");
    return 0;


err_find_node:
	printk("of_find_node_by_path  err\n");

err_misc:
	printk("led  probe failed  ret = %d\n", ret);
	misc_deregister(&misc);
	return ret;
}

static int remove(struct platform_device * pdev)
{
	gpio_free(led_gpio);
	misc_deregister(&misc);
    printk("remove  led misc_deregister    ##############\n");

	return 0;
}

static const struct of_device_id match_table[] =
{
	[0] = {.compatible = "pt-gpioled"}
};

static struct platform_driver drv =
{
	.probe = probe,
	.remove = remove,
	.driver =
	{
		.name = DEV_NAME,
		.of_match_table = match_table
	}
};

static int __init led1_init(void)
{
	int ret = platform_driver_register(&drv);
	if(ret < 0)
		goto err_reg;

	printk("platform_driver_register  ...\n");
	return 0;

err_reg:
	printk("platform_driver_register  failed ret = %d\n", ret);
	platform_driver_unregister(&drv);
	return ret;
}

static void __exit led1_exit(void)
{
	platform_driver_unregister(&drv);
	printk("platform_driver_unregister  ...\n");
}

module_init(led1_init);
module_exit(led1_exit);
MODULE_LICENSE("GPL");

应用层调用ioctl(fd,CMD_LED_ON,0);即可打开灯，同理，用对应的宏可以实现对应的功能。

cmd编码讲解：

ioctl接口的使用，只需要把cmd的格式搞清楚就好。

（1）ioctl 命令的编码格式（经典 32 位布局）

通常分为 4 个字段（不同架构可能位数略有差异，但概念一致）：

位域	名称	作用
bit 31~30	方向 (dir)	表示数据是否从用户空间读、写，或双向传递
bit 29~16	数据大小 (size)	表示 `ioctl` 第三个参数所指向的数据大小（字节）
bit 15~8	魔数 (magic)	用来区分不同设备的驱动，通常用一个字符的 ASCII 值
bit 7~0	序号 (nr)	该设备驱动内部的命令编号（0~255）

注意：有些架构（如 x86_64）实际只使用了 8 位给 nr、8 位给 magic、2 位给方向，数据大小字段在不同内核版本中可能被限制为 14 位或更少，但核心概念一致。

（3）方向（dir）的定义

宏	方向值	含义
`_IOC_NONE`	0U	没有数据传递（仅发命令）
`_IOC_WRITE`	1U	数据从用户空间写入内核（内核读取用户数据）
`_IOC_READ`	2U	数据从内核读出到用户空间（内核写入用户数据）
`_IOC_READ	_IOC_WRITE`	3U

注意：_IOC_WRITE 的含义是"用户写，内核读"（即内核会从用户空间取数据）；_IOC_READ 是"用户读，内核写"（即内核会将数据填给用户空间）。这个命名容易混淆，需要记清楚。

（4）内核提供的宏用于构造 cmd

宏定义	方向	是否带参数
`_IO(magic, nr)`	`_IOC_NONE`	无参数
`_IOR(magic, nr, type)`	`_IOC_READ`	内核向用户写数据（用户读取数据）
`_IOW(magic, nr, type)`	`_IOC_WRITE`	用户向内核写数据（内核读取用户数据）
`_IOWR(magic, nr, type)`	双向	双向传递数据

其中 type 是一个数据类型，宏内部会使用 sizeof(type) 自动填充数据大小字段。

（4）你例子中的命令分析

复制代码

#define MAGIC_NUM 'x'
#define LED_ON  0
#define LED_OFF 1
#define LED_REV 2

#define CMD_LED_ON  _IO(MAGIC_NUM, LED_ON)
#define CMD_LED_OFF _IO(MAGIC_NUM, LED_OFF)
#define CMD_LED_REV _IO(MAGIC_NUM, LED_REV)

_IO 表示 没有数据交换 （方向为 _IOC_NONE），只传递命令本身。
魔数（magic）是字符 'x'（ASCII 0x78），用来标识这个设备（比如 LED 驱动）。
序号（nr）分别是 0、1、2，表示不同操作：开灯、关灯、翻转。
因为不涉及数据传递，所以没有数据大小字段。

在使用时，用户程序调用：

复制代码

ioctl(fd, CMD_LED_ON, 0);   // 第三个参数没有意义（可传 NULL 或 0）

内核驱动中的 unlocked_ioctl 或 compat_ioctl 会根据 cmd 值执行相应操作，不需要从用户空间复制数据。

（5）如果带数据，应该如何定义？

假设你有一个 LED 亮度值，范围 0~255，需要从用户空间传给内核：

复制代码

#define MAGIC_NUM 'x'
#define SET_BRIGHTNESS 1

// 第二个命令，传递 unsigned char 类型的数据
#define CMD_SET_BRIGHTNESS _IOW(MAGIC_NUM, SET_BRIGHTNESS, unsigned char)

此时内核会知道：

方向：用户写，内核读
数据大小：sizeof(unsigned char) = 1 字节

在驱动中就可以安全地使用 copy_from_user 获取数据。

三、总结与补充：

补充1：硬件中断即硬中断可打断tasklet中断（tasklet无法打断tasklet中断）
