FreeRTOS学习(3)——FreeRTOS的移植与剪裁

文章目录

• 获取资料
• 概述
• 准备工作和下载FreeRTOS源码
• 什么叫做FreeRTOS的移植
• 基于SPL库的FreeRTOS移植
• • 根目录文件夹介绍
  • 源码文件夹内容介绍
  • Kernel文件夹介绍（重点）
  • 回顾标准库开发LED闪烁
  • 小细节：FreeRTOS的头文件问题
  • 在工程中集成FreeRTOS
  • 创建FreeRTOS模板工程
• FreeRTOS的剪裁
• • 几个剪裁的案例
  • 关于裁剪的使用建议
  • 剪裁的好处
• 基于HAL库的FreeRTOS移植
• • 创建基于HAL库的开发工程
  • • 安装STM32CubeMX
    • 创建新项目
    • 编写代码与调试程序
  • HAL库集成FreeRTOS

获取资料

本文的资料可在gitee仓库(cnblog: 博客园演示的代码)中获取

概述

了解完FreeRTOS的任务调度机制，关于FreeRTOS的前置理论，我们就大体上搞定了。

虽然还有很多理论需要学习，但我们暂缓一下脚步，在这一章节中，我们先把FreeRTOS集成到我们的项目中。

先跑起来再说。

这里我们主要介绍：

基于SPL标准外设库模板工程，集成FreeRTOS，形成一个新的带FreeRTOS的标准库开发工程模板。

再顺便，我们来讲一讲HAL库的开发方式，也讲一讲在HAL库开发工程中集成FreeRTOS，当然这些内容了解即可。

我们后续还是以标准库开发方式为主要手段。

准备工作和下载FreeRTOS源码

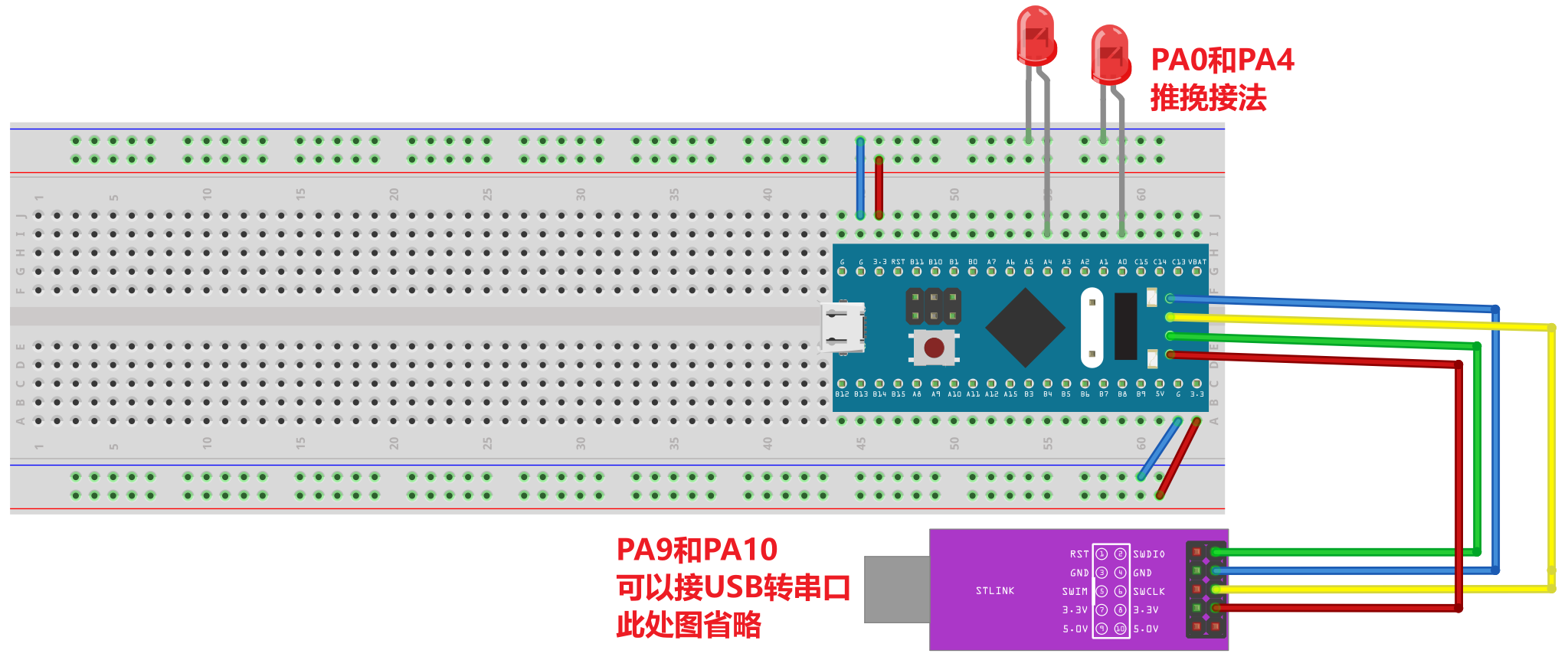

首先，我们要准备好面包板，然后按照下面的方式完成接线：

在FreeRTOS的学习前几天，我们就使用这种简单的接线就足够了。

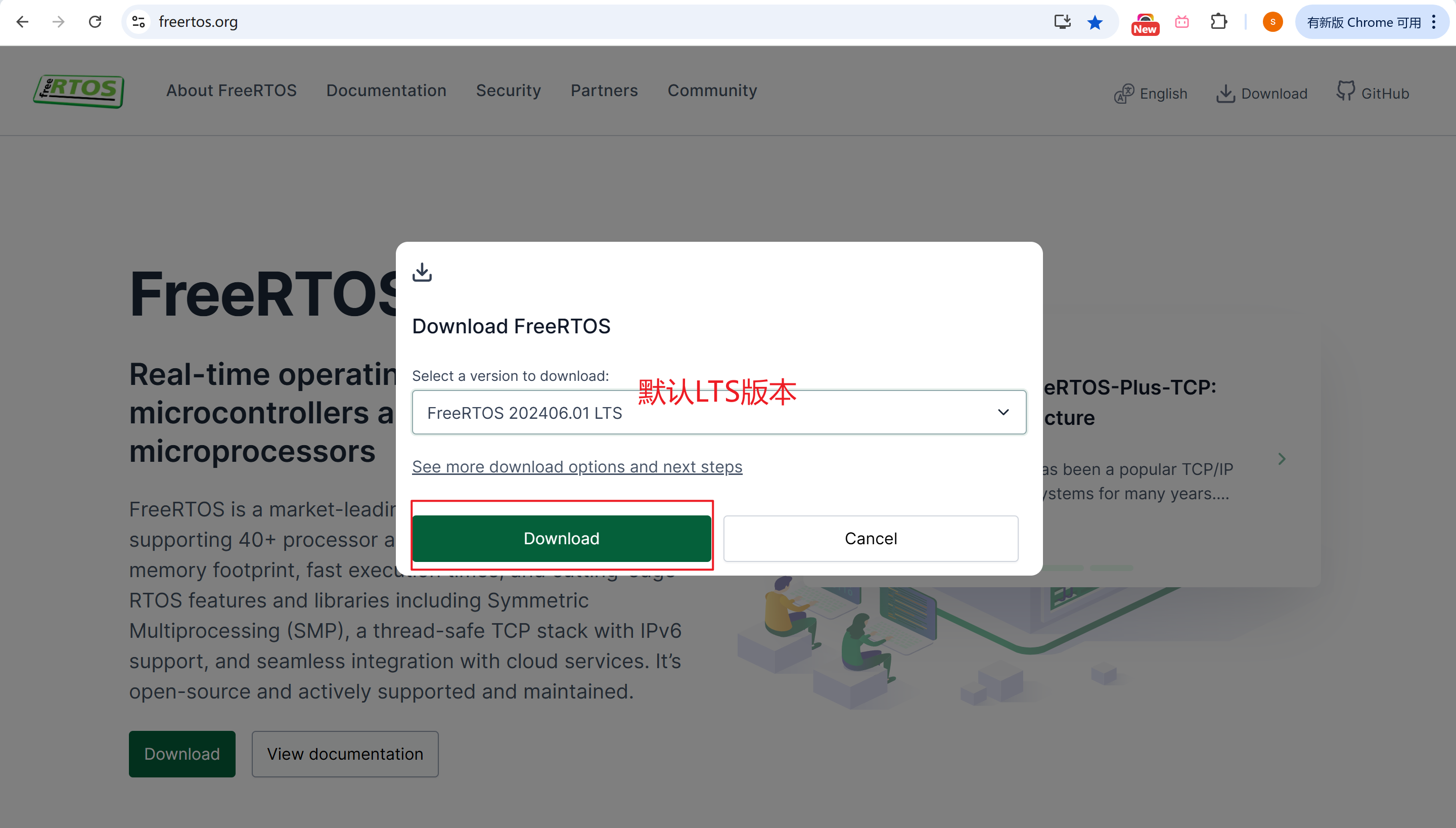

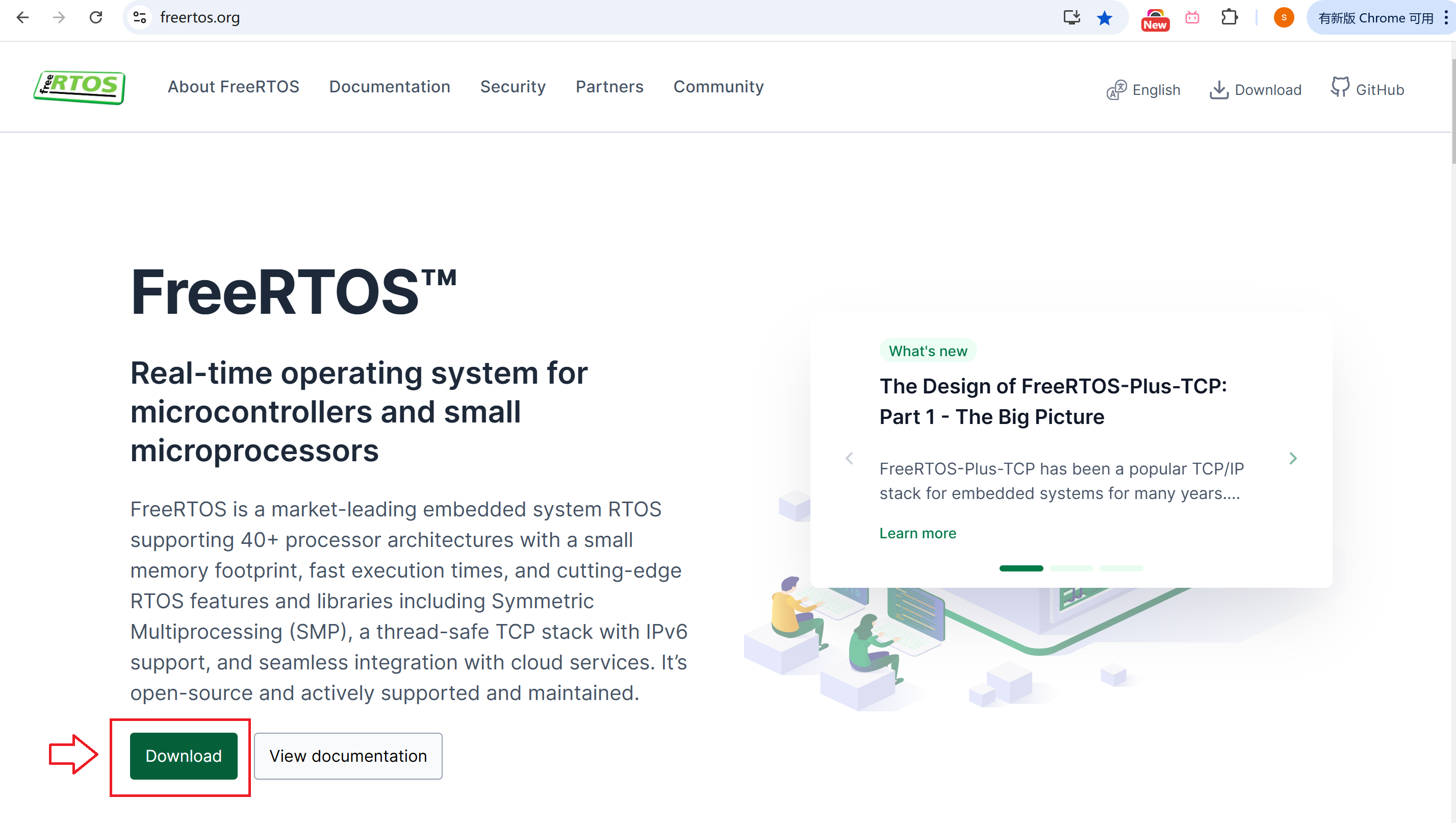

FreeRTOS是完全开源免费的，我们可以直接进入它的官方，直接下载FreeRTOS的源码。

FreeRTOS官网

直接点击下载按钮即可。

下载后将会得到一个压缩包，这个压缩包就是全部FreeRTOS的源码，

解压后大约只有几十MB，由此可见，FreeRTOS只是一个轻量级的小型实时操作系统。

这个FreeRTOS源码文件夹如何使用，我们放到下面再说。

首先，我们先来了解一下，什么叫做FreeRTOS的移植。

什么叫做FreeRTOS的移植

FreeRTOS 被广泛应用于各个领域，可适配的 MCU 芯片种类也各不相同。

然而，我们刚刚从官网上下载的 FreeRTOS 内核源码，却只有一份。

那么问题就来了：

这一份代码，是如何同时适配如此多不同的处理器架构与平台的？

从源码层面来看，FreeRTOS 内核主要使用 C 语言编写。

整体上这份源码，可以分为两个部分：

1. 绝大部分代码属于通用代码。这一部分与具体的 MCU 架构无关，各种平台可以共用同一份源码。
2. 少量代码用于处理不同架构和平台之间的差异。针对不同 CPU 架构、编译器和硬件特性，FreeRTOS 官方提供了对应的适配代码。

因此，在实际使用 FreeRTOS 时，并不是将所有源码一股脑地拷贝进工程中，而是：

1. 先引入 FreeRTOS 的通用核心代码
2. 再根据所使用的 MCU 和编译器，选择对应的架构适配代码

通过这种方式，FreeRTOS 才能够在满足具体硬件条件的前提下，正常运行起来。

上述这一整套"选择并组合代码，使 FreeRTOS 能够在目标 MCU 上运行"的过程，就称为 FreeRTOS 的移植。

所以，关于什么是FreeRTOS的移植，这里给出一个定义：

FreeRTOS 的移植，

指的是让 FreeRTOS 操作系统内核能够在某一具体 CPU 架构和编译器环境下正确运行的适配过程。

大家可以小记一下这句话，起码也要理解移植的作用

基于SPL库的FreeRTOS移植

首先准备好一个Keil5下，基于SPL库的标准库模板工程。

只要你前面上过STM32的课程，这个模板你肯定不陌生。

下面我们先来介绍一下FreeRTOS源码文件夹下，各个文件夹的作用，了解一下。

根目录文件夹介绍

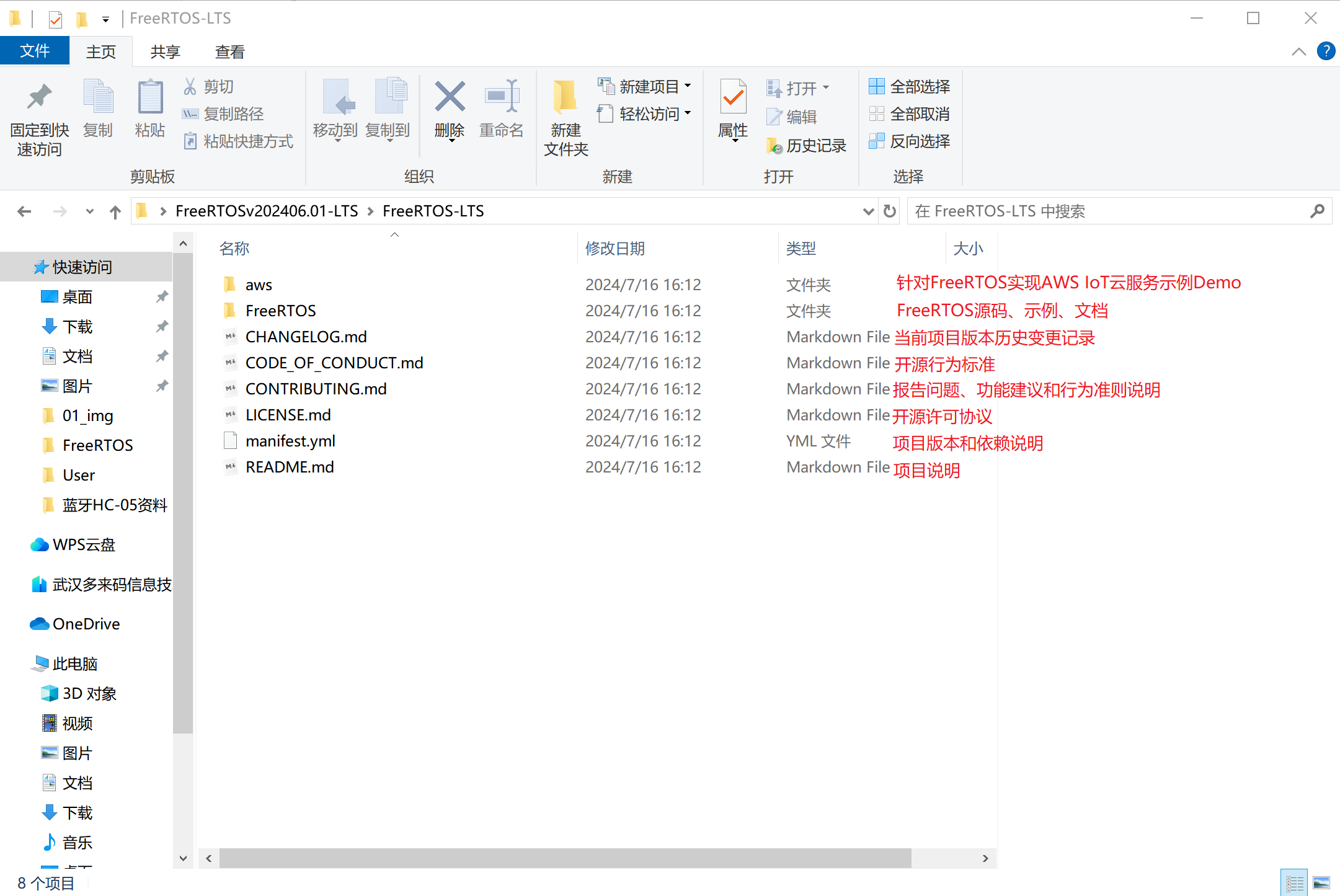

FreeRTOS源码文件夹，最外层根目录内容，如下图所示：

最核心的文件夹是其中的"FreeRTOS"文件夹，该文件夹下用于存放FreeRTOS的内核源码、演示示例以及各种文档。

2017年的时候，Amazon（亚马逊）收购了FreeRTOS项目组。

所以FreeRTOS 成为 AWS（亚马逊云） 官方 IoT 操作系统方案，这里根目录下放了一个"aws"的演示示例，实属正常。

当然亚马逊的收购不影响FreeRTOS开源免费的特点，我们仍然可以放心使用。

源码文件夹内容介绍

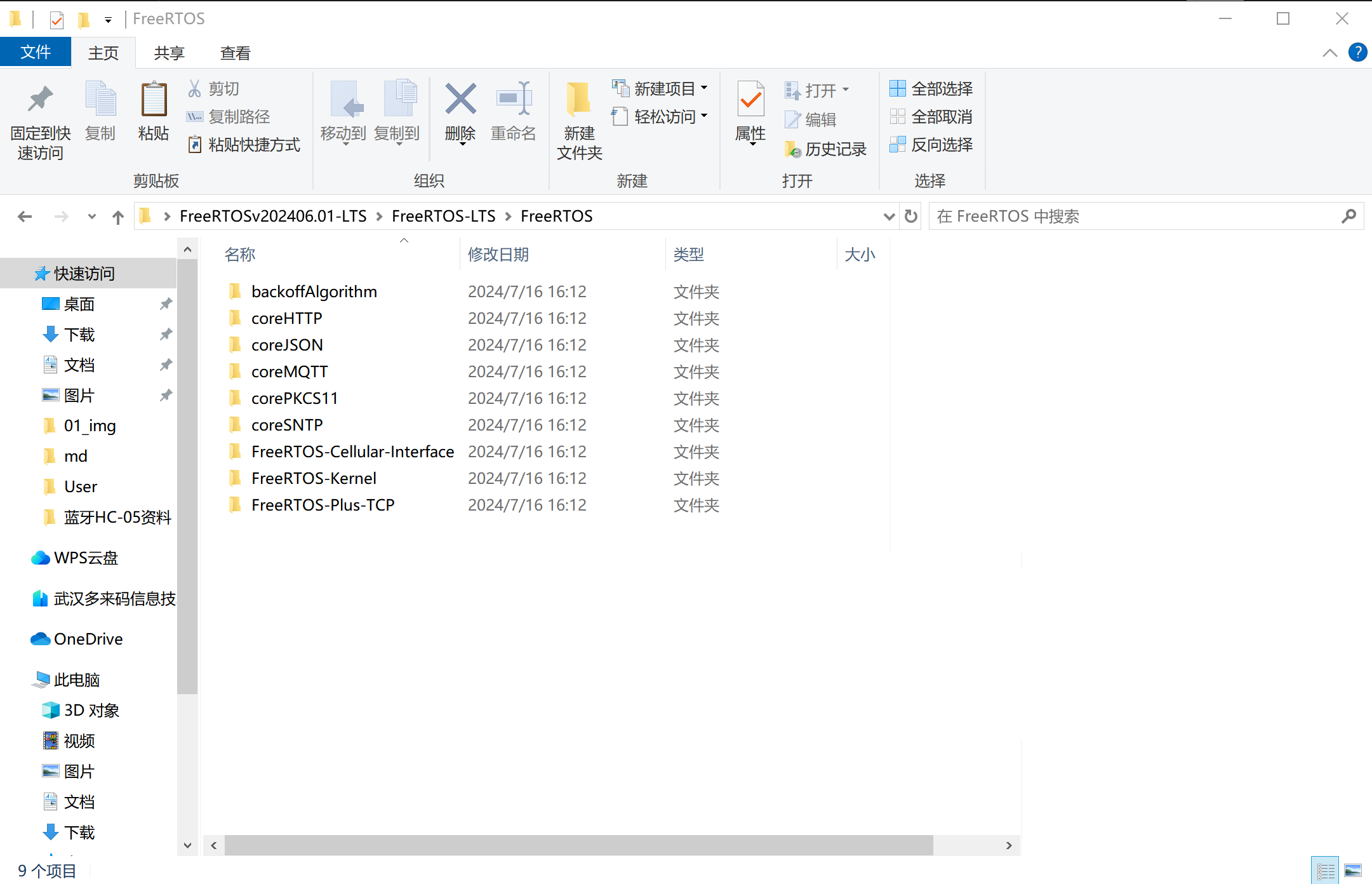

打开根目录下的FreeRTOS文件夹，这就是源码文件夹，其内容如下图所示：

在这个源码目录中，对我们当前学习和使用最直接相关的，只有 FreeRTOS-Kernel 文件夹。

它是FreeRTOS操作系统的核心部分，它为嵌入式系统提供了一个轻量级的、实时的操作系统内核。

我们在移植FreeRTOS时，我们只需要将 FreeRTOS-Kernel 目录下的相关源码引入工程即可。

关于 Kernel 文件夹内部的结构与作用，我们将在后面的内容中再进行详细介绍。

这里我们不妨来讲一下，其他的这么多文件夹，它们为什么没有用。

1. backoffAlgorithm： 提供网络通信失败后的重试退避算法，通常用于需要网络重连机制的系统。
2. coreHTTP：用于在 MCU 上实现 HTTP 协议通信，需要 MCU 具备 TCP/IP 网络通信能力。
3. coreJSON：提供轻量级 JSON 数据解析功能，常用于与云端或网络服务进行数据交互的场景。
4. coreMQTT：实现 MQTT 物联网通信协议，通常需要 MCU 具备网络接口并运行 TCP/IP 协议栈
5. corePKCS11：提供密钥与证书管理接口，用于加密与安全通信，常见于支持 TLS/HTTPS 的系统。
6. coreSNTP：用于通过网络进行时间同步（SNTP 协议），需要 MCU 具备网络通信能力。
7. FreeRTOS-Cellular-Interface：面向蜂窝通信模块（如 4G/LTE）的统一接口层，通常需要 MCU 外接蜂窝通信模块。
8. FreeRTOS-Plus-TCP：FreeRTOS 官方 TCP/IP 协议栈，通常用于具备以太网或 WiFi 硬件支持的 MCU 平台。

可以看到这些组件都是服务于网络通信的，那我们的MCU，即STM32F103C8T6，具备网络通信能力吗？

STM32F103C8T6可以实现串口通信、I2C通信、SPI通信等等，但是很显然，它不具备以太网、WiFi、蜂窝数据等网络通信能力。

既然我们使用的单片机不具备网络通信能力，那么上述的文件夹也就没有使用的必要了。

小Tips：

当然你可能会问，如果需要进入网络通信，那怎么办呢？

很简单，既然自身单片机不集成网络通信模块，那么外挂接入一个网络通信模块就好了。

我们使用的是ESP-01S模块，它是一款基于ESP8266芯片的Wi-Fi网络通信模块。

我们的单片机通过外接这个网络通信模块，实现网络通信。

在这种方案下：

1. STM32 负责业务逻辑和实时控制
2. ESP-01S 负责 Wi-Fi 协议栈和网络通信

STM32 只需要通过串口通信与ESP-01S模块交互数据，就可以了。

不需要自己在 STM32 上实现完整的 TCP/IP 或 Wi-Fi 协议栈。

所以，我们依然还是用不到上面这些文件夹。

Kernel文件夹介绍（重点）

Kernel文件夹是我们移植FreeRTOS的核心，首先该文件夹根目录下有很多无关的文件，我们直接删除：

1. HTML文件，主要用于链接官方文档或相关网站，对编程本身没有作用。
2. txt文件和md文件，用于说明、文档或版本信息，不参与代码编译。
3. yaml文件，配置文件，不属于内核源码。
4. ...

也就是说，根目录下所有文件夹先保留，仅保留 .c 和 .h 源文件，其余文件直接删除。

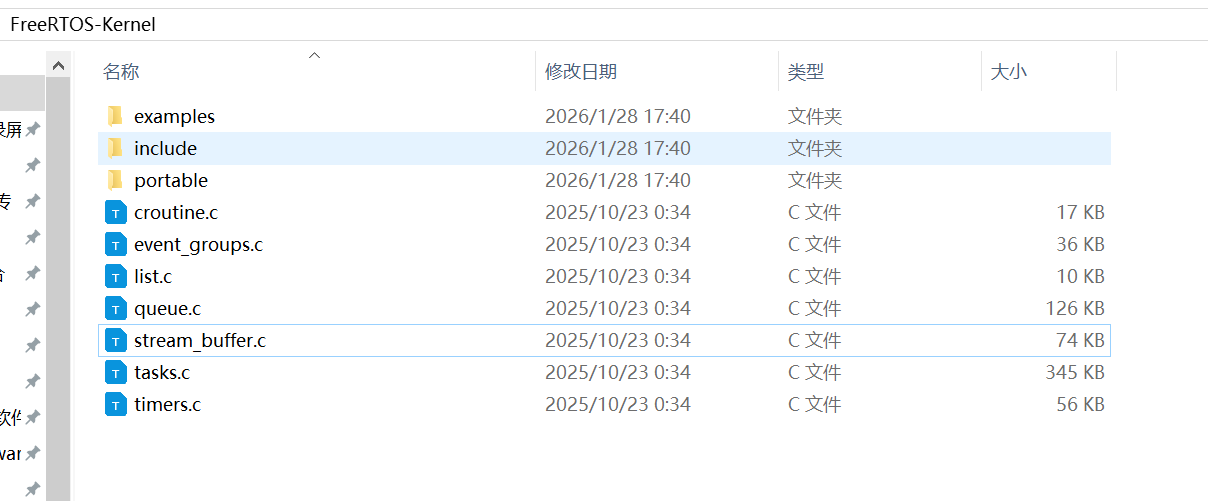

如此，我们得到下面的文件夹内容：

逐一来解释一下这个文件夹内容：

1. examples文件夹，示例代码。用于存放官方的演示示例，对FreeRTOS来说，暂时是无用的。
2. include文件夹，include有包含的意思，所以该文件夹下存放所有的头文件，用于提供声明接口。
3. portable文件夹，portable本身的含义是"可移植的"，该文件夹下存放与 CPU 架构、编译器强相关的文件内容。
4. 根目录下所有的".c"文件，都是FreeRTOS内核核心源代码文件。

整个FreeRTOS移植过程，我们将源码分为三部分加入工程中：

其一，通用代码，根目录下所有的源文件，以及include文件夹下的所有头文件。

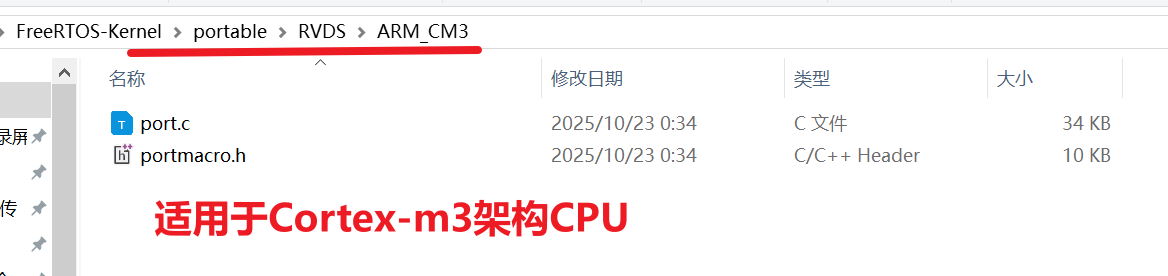

其二，Cortex-M3架构适用的部分源代码。如下图所示：

其三，需要指定FreeRTOS内存管理方案。

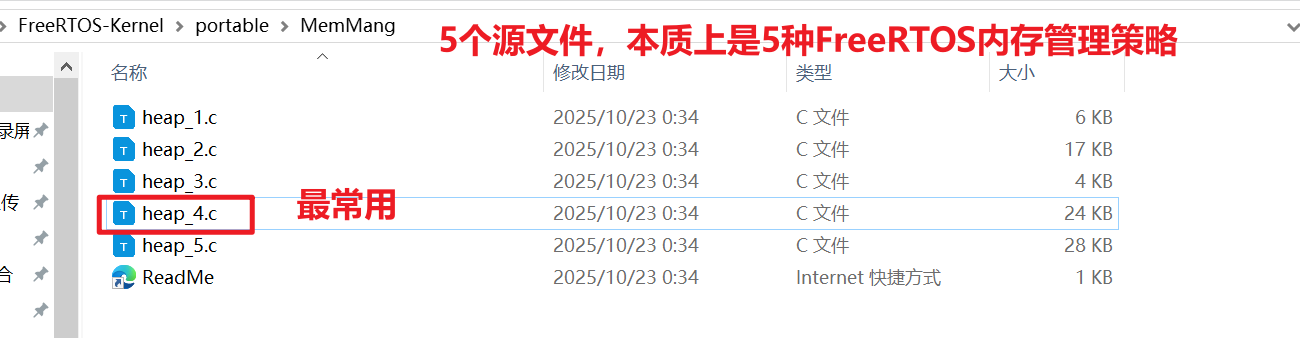

portable/MemMang文件夹 下存在五个heap_x.c源文件，本质上代表五种FreeRTOS管理内存的策略方案。

其中第四种，也就是heap_4.c源文件代表的内存管理方案是最常用，最方便使用的。

在一般的学习和项目中，大多都直接选择这种内存管理策略。关于这个策略，我们之后再涉及，这里不增加大家负担。

所以大家直接选择heap_4.c源文件这个文件，加入工程即可。

如此，我们就已经挑选好了，要加入工程的FreeRTOS文件。

回顾标准库开发LED闪烁

现在我们的面包板上，PA0和PA4两个引脚上都接入了一盏LED。

现在我们打开标准库模板，只需要在main.c文件中写下面代码：

#include "stm32f10x.h"

int main(void) {
    // 1. 开启 GPIOA 外设时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    // 2. 配置 PA0 和 PA4 为推挽输出
    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_4;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);
    // 3. 默认关闭 LED
    GPIO_ResetBits(GPIOA, GPIO_Pin_0 | GPIO_Pin_4);

    // 4. 主循环：两盏 LED 闪烁
    while (1) {
        // PA0 和 PA4 点亮
        GPIO_SetBits(GPIOA, GPIO_Pin_0 | GPIO_Pin_4);

        // for 循环延时
        for (uint32_t i = 0; i < 2000000; i++);

        // PA0 和 PA4 熄灭
        GPIO_ResetBits(GPIOA, GPIO_Pin_0 | GPIO_Pin_4);

        // for 循环延时
        for (uint32_t i = 0; i < 2000000; i++);
    }
}

这段代码非常简单，稍微需要注意的是：

从今天开始，丢掉我们之前使用的"Delay"函数。在使用FreeRTOS后，之前的Delay函数变得无法使用了。

关于这一点，在后续讲定时器时，我们再详谈。

在上述的基础上，在引入FreeRTOS之前，我们不妨思考两个问题：

问题1：FreeRTOS的使用一定基于标准库吗？基于寄存器开发可不可以？基于HAL库的开发可不可以？

答：

FreeRTOS 的运行基础是 MCU 硬件本身，而不是某一种具体的软件库。

至于如何对 MCU 进行开：

是直接使用寄存器、使用标准外设库（SPL），还是使用 HAL 库------属于用户的工程选择，与 FreeRTOS 本身无关。

无论采用哪种开发方式，都可以在工程中引入并使用 FreeRTOS。

问题2：现在使用两个FreeRTOS任务，分别控制两盏LED闪烁，

小细节：FreeRTOS的头文件问题

我们在 基于 SPL 库的 Keil5 开发环境 中，已经集成了 FreeRTOS 实时操作系统。

当程序需要使用 FreeRTOS 的任何功能时，都必须包含头文件：

#include "FreeRTOS.h"

这个头文件是 FreeRTOS 的核心头文件。

并且，FreeRTOS 的所有功能模块，都是在这个头文件基础上建立的。

在实际开发中，通常还会包含其它 FreeRTOS 模块头文件，以使用FreeRTOS各种功能，例如：

#include "FreeRTOS.h"
#include "task.h"
#include "queue.h"
#include "semphr.h"

其中：

头文件	功能
task.h	任务创建与管理相关函数
queue.h	消息队列相关函数
semphr.h	信号量 / 互斥锁相关函数
event_groups.h	事件标志组相关函数
timers.h	软件定时器相关函数

需要特别注意的是：

FreeRTOS 其他模块的头文件，必须写在 FreeRTOS.h 之后。

例如，正确的写法是：

#include "FreeRTOS.h"
#include "queue.h"

错误的写法是：

#include "queue.h"
#include "FreeRTOS.h"

如果写错顺序，编译器会直接报错：

#error "include FreeRTOS.h must appear in source files before include queue.h"

之所以有这种限制，是因为：

FreeRTOS.h 中定义了很多基础类型和配置宏。

例如：

BaseType_t
UBaseType_t
TickType_t

以及各种配置宏：

configMAX_PRIORITIES
configTICK_RATE_HZ
configUSE_PREEMPTION

而其它模块头文件（例如 queue.h、task.h），在声明函数时都会使用这些类型。

如果没有先包含 FreeRTOS.h，这些类型就不存在，编译器就无法解析这些函数声明。

如果你没听明白，举一个简单的例子：

typedef int NumType;    // 这是FreeRTOS.h中的类型别名
NumType a;  // 这是其他头文件中，会使用FreeRTOS.h中的类型别名

显然写成下面的形式肯定是不对的：

NumType a;  // 这是其他头文件中，会使用FreeRTOS.h中的类型别名
typedef int NumType;    // 这是FreeRTOS.h中的类型别名

因此必须记住一个简单的规则：FreeRTOS.h 必须最先包含。

随后再包含各个功能模块的头文件。

例如一个比较标准的写法是：

#include "stm32f10x.h"

#include "FreeRTOS.h"
#include "task.h"
#include "queue.h"
#include "semphr.h"

这种顺序在 FreeRTOS 项目中非常常见，也是比较规范的一种写法。

在工程中集成FreeRTOS

首先，我们需要在工程根目录下创建一个"FreeRTOS"文件夹，然后将上面移植选中的文件都复制到文件夹下。

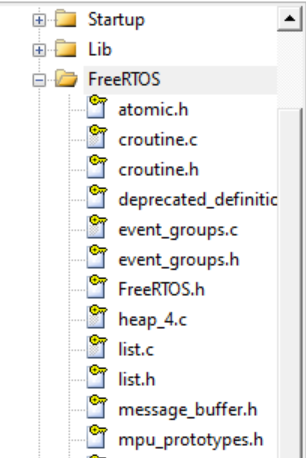

这些FreeRTOS的源码文件，都不应该手动被修改，所以应当给它们设置为只读，也就是Keil5中会显示加锁。

如下图所示：

除此之外，我们还需要将一段代码，彻底覆盖到"main.c"文件中。如下所示：

#include "stm32f10x.h"      // STM32F10x 标准外设库头文件

#include "FreeRTOS.h"      // FreeRTOS 核心头文件
#include "task.h"          // FreeRTOS 任务相关 API

// 任务1：控制 PA0 上的 LED 闪烁
void vTask1(void *arg) {
    while (1) {
        // 点亮 PA0 LED
        GPIO_SetBits(GPIOA, GPIO_Pin_0);

        // 延时 1000 个系统节拍，也就是1s
        vTaskDelay(1000);

        // 熄灭 PA0 LED
        GPIO_ResetBits(GPIOA, GPIO_Pin_0);

        // 再次延时 1000 个系统节拍，也就是1s
        vTaskDelay(1000);
    }
}

// 任务2：控制 PA4 上的 LED 闪烁
void vTask2(void *arg) {
    while (1) {
        // 点亮 PA4 LED
        GPIO_SetBits(GPIOA, GPIO_Pin_4);

        // 延时 1000 个系统节拍，也就是1s
        vTaskDelay(1000);

        // 熄灭 PA4 LED
        GPIO_ResetBits(GPIOA, GPIO_Pin_4);

        // 再次延时 1000 个系统节拍，也就是1s
        vTaskDelay(1000);
    }
}

int main(void) {
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);

    // 两盏LED引脚初始化
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
    GPIO_InitTypeDef GPIO_InitStruct;
    GPIO_InitStruct.GPIO_Mode  = GPIO_Mode_Out_PP;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_4;
    GPIO_Init(GPIOA, &GPIO_InitStruct);

    // 3. 默认关闭 LED
    GPIO_ResetBits(GPIOA, GPIO_Pin_0);
    GPIO_ResetBits(GPIOA, GPIO_Pin_4);

    // 4. 创建任务1
    xTaskCreate(vTask1, "Task1", configMINIMAL_STACK_SIZE, NULL, tskIDLE_PRIORITY + 1, NULL);

    // 5. 创建任务2（与任务1优先级相同）
    xTaskCreate(vTask2, "Task2", configMINIMAL_STACK_SIZE, NULL, tskIDLE_PRIORITY + 1, NULL);

    // 6. 启动 FreeRTOS 调度器
    vTaskStartScheduler();

    // 理论上不会运行到这里
    while (1) {
    }
}

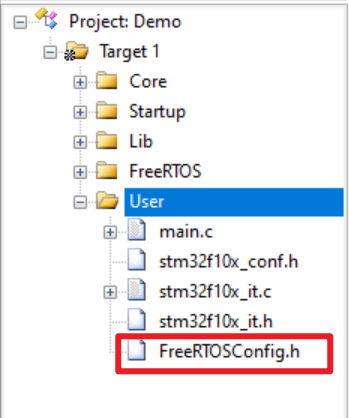

将这段代码，和FreeRTOS文件夹都添加到Keil5工程中，并且不要忘记将FreeRTOS文件夹添加到头文件包含目录。

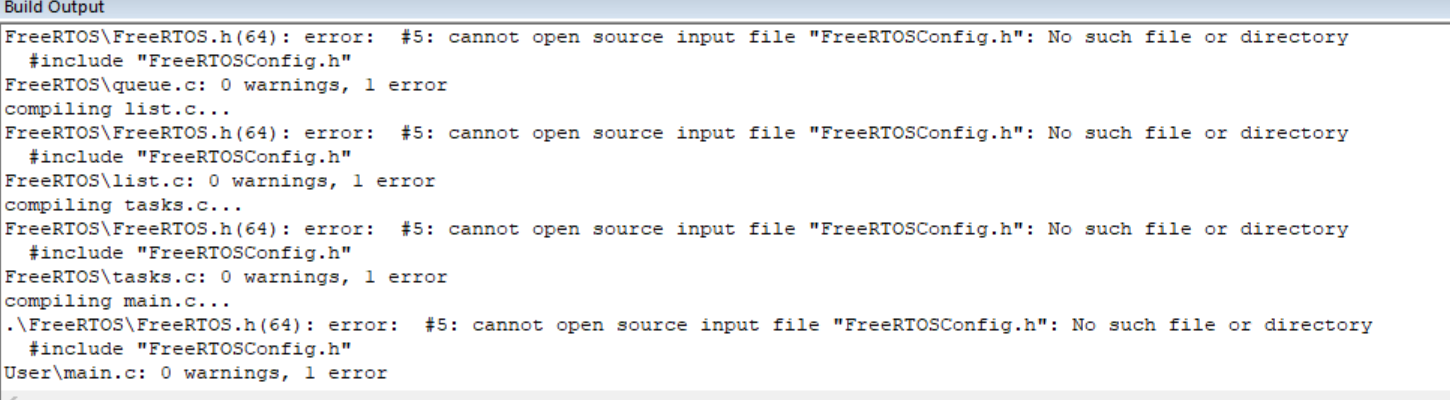

如此，我们直接启动编译这个工程，会出现以下明显的报错：

这段报错非常清楚，意思就是：缺少了FreeRTOSConfig.h头文件。

这非常明显是一个配置文件，那么这个配置文件用来做什么呢？

简单介绍一下这个配置文件：

不同项目，对 FreeRTOS 的需求是完全不一样。

哪怕是同一个FreeRTOS，不同人使用，用出来的效果也是不一样的。

简单来说，FreeRTOSConfig.h 是 FreeRTOS 的"用户配置文件"，用来告诉 FreeRTOS：这个系统该怎么跑。

FreeRTOS内核的功能很丰富，但不是所有功能你都用的上，甚至有些功能根本就是冲突的，只能多选一。

FreeRTOS内核是功能大全，FreeRTOSConfig.h配置文件是告诉它做哪些，怎么做。

没有FreeRTOSConfig.h配置文件，FreeRTOS 就不知道你要什么样的操作系统，也就无法运行了。

关于FreeRTOSConfig.h配置文件的使用，我们会在后续学习中再不断补充讲解，目前知道这些就足够了。

那么问题来了，这个配置文件去哪里找呢？

很简单，既然启动FreeRTOS，一定要这个配置文件。那么我们就去官方的Demo案例中抄一个过来就好了。

所以，我们只需要找到关于STM32F103C8T6相关的FreeRTOS官方示例，就可以拿到我们需要的配置文件了。

那么去哪里找STM32F103C8T6相关的FreeRTOS官方示例？

首先，我们下载的FreeRTOS源码中是没有的。

毕竟各种架构、各种MCU种类太多，示例也太多了，都放进去会导致源码包的大小增大。

所以需要我们自己去GitHub上下载示例。

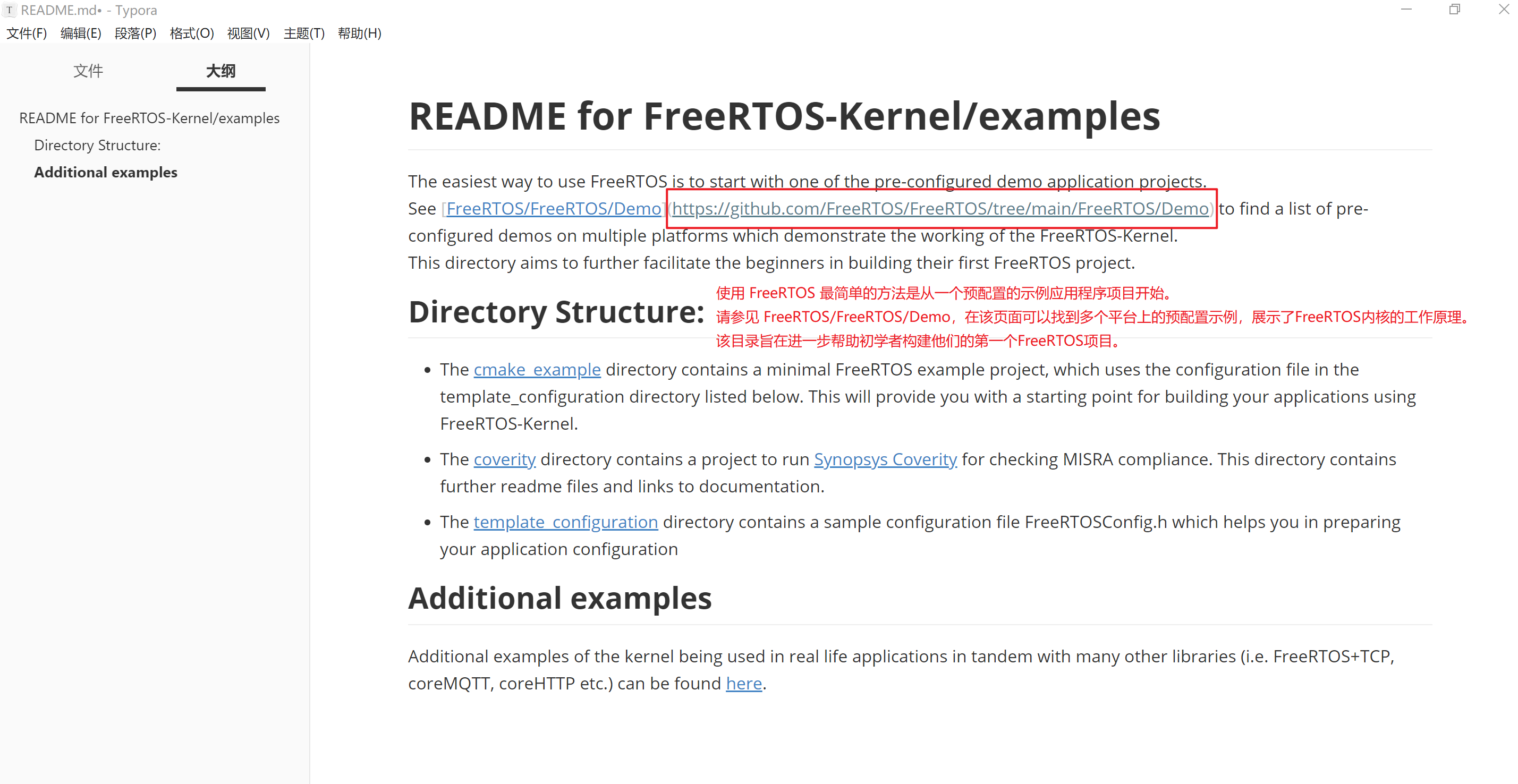

在**"examples文件夹"**下，有一个"README.md"文件，其中就有这个链接：

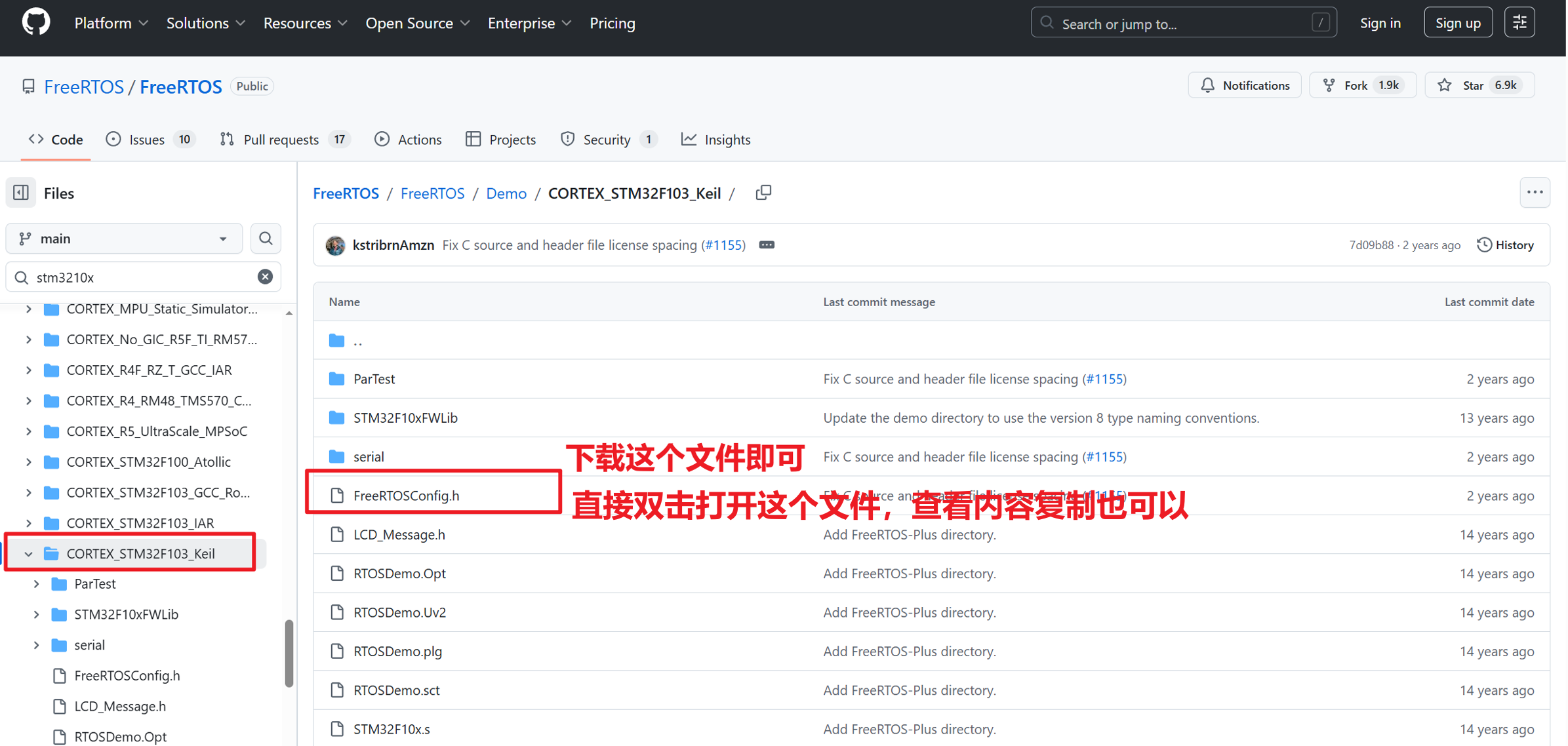

打开这个网站后，找到下面的位置，找到配置文件。

当然，如果你无法打开这个网站下载，在仓库中，我也准备好了这个文件，你直接去拿过来就可以了。

当然你可以直接自己创建这个文件，然后完整复制下面的内容：

/*
 * FreeRTOS V202212.00
 * Copyright (C) 2020 Amazon.com, Inc. or its affiliates. All Rights Reserved.
 *
 * Permission is hereby granted, free of charge, to any person obtaining a copy of
 * this software and associated documentation files (the "Software"), to deal in
 * the Software without restriction, including without limitation the rights to
 * use, copy, modify, merge, publish, distribute, sublicense, and/or sell copies of
 * the Software, and to permit persons to whom the Software is furnished to do so,
 * subject to the following conditions:
 *
 * The above copyright notice and this permission notice shall be included in all
 * copies or substantial portions of the Software.
 *
 * THE SOFTWARE IS PROVIDED "AS IS", WITHOUT WARRANTY OF ANY KIND, EXPRESS OR
 * IMPLIED, INCLUDING BUT NOT LIMITED TO THE WARRANTIES OF MERCHANTABILITY, FITNESS
 * FOR A PARTICULAR PURPOSE AND NONINFRINGEMENT. IN NO EVENT SHALL THE AUTHORS OR
 * COPYRIGHT HOLDERS BE LIABLE FOR ANY CLAIM, DAMAGES OR OTHER LIABILITY, WHETHER
 * IN AN ACTION OF CONTRACT, TORT OR OTHERWISE, ARISING FROM, OUT OF OR IN
 * CONNECTION WITH THE SOFTWARE OR THE USE OR OTHER DEALINGS IN THE SOFTWARE.
 *
 * https://www.FreeRTOS.org
 * https://github.com/FreeRTOS
 *
 */

#ifndef FREERTOS_CONFIG_H
#define FREERTOS_CONFIG_H

/*-----------------------------------------------------------
 * Application specific definitions.
 *
 * These definitions should be adjusted for your particular hardware and
 * application requirements.
 *
 * THESE PARAMETERS ARE DESCRIBED WITHIN THE 'CONFIGURATION' SECTION OF THE
 * FreeRTOS API DOCUMENTATION AVAILABLE ON THE FreeRTOS.org WEB SITE.
 *
 * See http://www.freertos.org/a00110.html
 *----------------------------------------------------------*/

#define configUSE_PREEMPTION        1
#define configUSE_IDLE_HOOK         0
#define configUSE_TICK_HOOK         0
#define configCPU_CLOCK_HZ          ( ( unsigned long ) 72000000 )
#define configTICK_RATE_HZ          ( ( TickType_t ) 1000 )
#define configMAX_PRIORITIES        ( 5 )
#define configMINIMAL_STACK_SIZE    ( ( unsigned short ) 128 )
#define configTOTAL_HEAP_SIZE       ( ( size_t ) ( 17 * 1024 ) )
#define configMAX_TASK_NAME_LEN     ( 16 )
#define configUSE_TRACE_FACILITY    0
#define configUSE_16_BIT_TICKS      0
#define configIDLE_SHOULD_YIELD     1

/* Co-routine definitions. */
#define configUSE_CO_ROUTINES       0
#define configMAX_CO_ROUTINE_PRIORITIES ( 2 )

/* Set the following definitions to 1 to include the API function, or zero
to exclude the API function. */

#define INCLUDE_vTaskPrioritySet        1
#define INCLUDE_uxTaskPriorityGet       1
#define INCLUDE_vTaskDelete             1
#define INCLUDE_vTaskCleanUpResources   0
#define INCLUDE_vTaskSuspend            1
#define INCLUDE_vTaskDelayUntil         1
#define INCLUDE_vTaskDelay              1

/* This is the raw value as per the Cortex-M3 NVIC.  Values can be 255
(lowest) to 0 (1?) (highest). */
#define configKERNEL_INTERRUPT_PRIORITY         255
/* !!!! configMAX_SYSCALL_INTERRUPT_PRIORITY must not be set to zero !!!!
See http://www.FreeRTOS.org/RTOS-Cortex-M3-M4.html. */
#define configMAX_SYSCALL_INTERRUPT_PRIORITY    191 /* equivalent to 0xb0, or priority 11. */


/* This is the value being used as per the ST library which permits 16
priority values, 0 to 15.  This must correspond to the
configKERNEL_INTERRUPT_PRIORITY setting.  Here 15 corresponds to the lowest
NVIC value of 255. */
#define configLIBRARY_KERNEL_INTERRUPT_PRIORITY 15

#endif /* FREERTOS_CONFIG_H */

注意，既然这个文件是一个配置文件，那么它存在的目的就是为了被程序员修改。

所以我们把它放入"User"目录下。

如此就完成了吗？

我们再次编译工程，发现编译通过了。

烧录一下，看看能不能执行成功呢？

发现无法成功。

这是正常的，因为我们还缺一步重要的步骤没有完成。

首先，我们打开"stm32f10x.c"文件，如果你的标准库工程和之前讲的一样配置，那么它就在User目录下。

然后将SVC、PendSV、以及SysTick这三个中断服务程序注释掉。

如下一段代码所示：

/**
  * @brief  This function handles SVCall exception.
  * @param  None
  * @retval None
  */
//void SVC_Handler(void)
//{
//}

/**
  * @brief  This function handles Debug Monitor exception.
  * @param  None
  * @retval None
  */
void DebugMon_Handler(void)
{
}

/**
  * @brief  This function handles PendSVC exception.
  * @param  None
  * @retval None
  */
//void PendSV_Handler(void)
//{
//}

/**
  * @brief  This function handles SysTick Handler.
  * @param  None
  * @retval None
  */
//void SysTick_Handler(void)
//{
//}

然后再在FreeRTOSConfig.h配置文件的下面，加上这一段内容：

// --------------- 个人修改FreeRTOS配置文件  ---------------------

//  让FreeRTOS接管这三个中断服务程序，使得FreeRTOS可以正常运行
#define xPortPendSVHandler PendSV_Handler
#define vPortSVCHandler SVC_Handler
#define xPortSysTickHandler SysTick_Handler


// --------------- 个人修改FreeRTOS配置文件  ---------------------

注意，不要把上面的内容放到"头文件保护"下面去了。

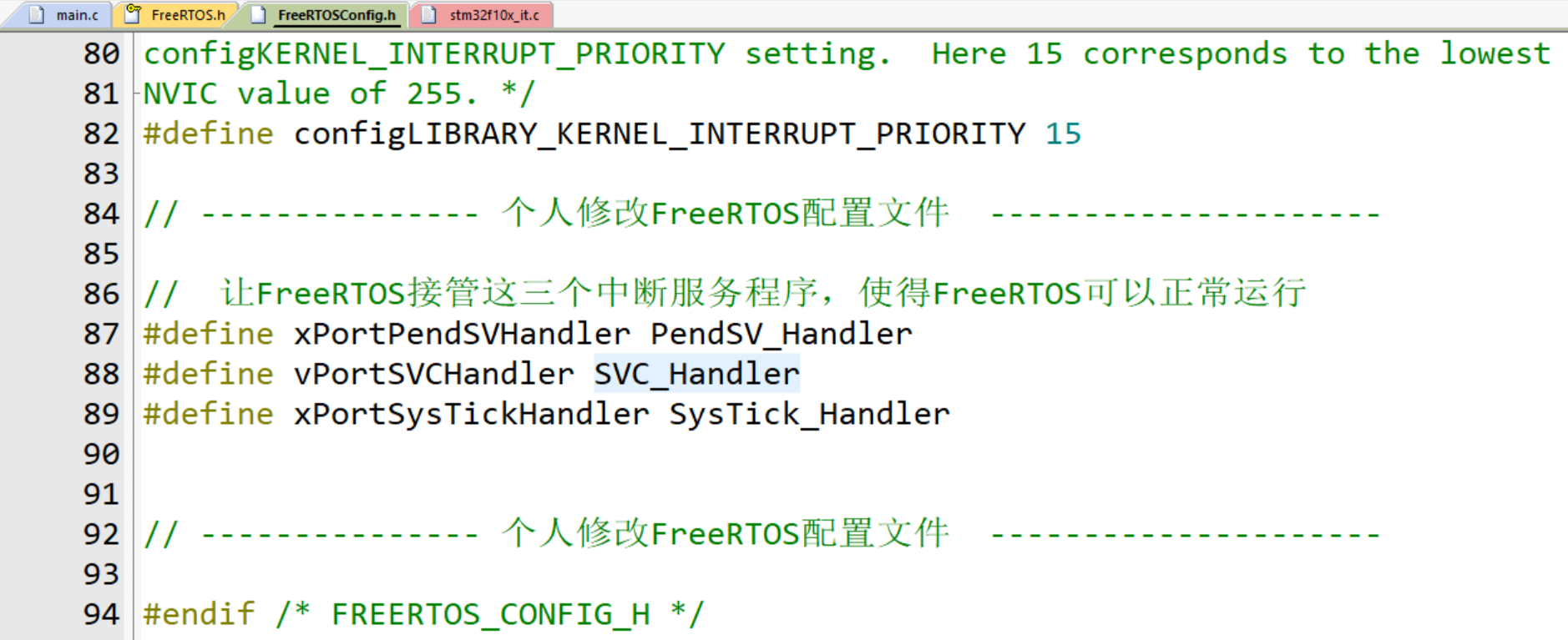

最终的效果如下图所示：

这一连串操作的目的只有一个：

让FreeRTOS接管SVC、PendSV以及SysTick三个系统中断的处理。

实际上之前它们的默认处理是空壳，这会导致FreeRTOS调度卡死，任务永远不会开始执行。

关于这一部分，FreeRTOS是如何启动调度的，详细内容仍然放到后面讲，目前大家先这么操作就好了。

如此，再编译代码烧录，你就会发现两盏LED做到了和之前不使用FreeRTOS一样的效果：一起闪烁。

这是什么原因导致的呢？

结合我们上一个章节，讲过的任务调度机制，分析结果如下：

1. vTaskDelay() 会让任务进入阻塞态，期间不占用 CPU，而不是原地空转。
2. 两个任务优先级相同，被调度器公平对待，谁进入就绪状态，谁就能运行。
3. 任务每次延时结束，进入就绪状态，只做极短的 GPIO 操作，随后立刻再次 vTaskDelay()进入阻塞状态。
4. 所以两个任务，轮流就绪上CPU点灯熄灯，轮流阻塞下CPU。
5. 点灯熄灯操作的速度非常快，再加上任务之间的切换非常快，人肉眼察觉不到这种差异。
6. 所以人的感觉就是两盏灯都同时在闪烁。

思考一下：让两个任务的优先级不一致，LED闪烁的现象会改变吗？

现在把两个任务的执行函数，改成下面的形式：

// 任务1：控制 PA0 上的 LED 闪烁
void task1(void *arg) {
    while (1) {
        // 点亮 PA0 LED
        GPIO_SetBits(GPIOA, GPIO_Pin_0);

        // 使用for循环延时
        for(uint32_t i = 1000000; i > 0; i--);

        // 熄灭 PA0 LED
        GPIO_ResetBits(GPIOA, GPIO_Pin_0);

        // 使用for循环延时
        for(uint32_t i = 1000000; i > 0; i--);
    }
}

// 任务2：控制 PA4 上的 LED 闪烁
void task2(void *arg) {
    while (1) {
        // 点亮 PA4 LED
        GPIO_SetBits(GPIOA, GPIO_Pin_4);

        // 使用for循环延时
        for(uint32_t i = 1000000; i > 0; i--);

        // 熄灭 PA4 LED
        GPIO_ResetBits(GPIOA, GPIO_Pin_4);

        // 使用for循环延时
        for(uint32_t i = 1000000; i > 0; i--);
    }
}

在两个任务优先级一致、开启时间片轮转的情况下：

此时，这两个LED又是什么情况呢？

和之前的状态是一致的：仍然是两盏LED同时闪烁。

虽然现象一致，但实际情况已经大不相同了：

1. 此时两个任务优先级是一致的
2. 两个任务中都没有主动进入阻塞的Delay函数。
3. 所以此时两个任务采用时间片轮转，轮流上CPU，并发执行。
4. 人肉眼察觉不出这种时间差距，所以人的感觉是两个LED同时闪烁。

再思考一下：让两个任务的优先级不一致，LED闪烁的现象会改变吗？

创建FreeRTOS模板工程

在你完成上述FreeRTOS移植，并完成两个LED闪烁实验后，可以将main.c文件中的多余内容删除。

main.c文件内容如下：

#include "stm32f10x.h"      // STM32F10x 标准外设库头文件

#include "FreeRTOS.h"      // FreeRTOS 核心头文件
#include "task.h"          // FreeRTOS 任务相关 API

// 任务1：
void vTask1(void *arg) {
    while (1) {
        vTaskDelay(1);
        // 任务不能空转，所以延时1ms
    }
}

// 任务2：
void vTask2(void *arg) {
    while (1) {
        vTaskDelay(1);
        // 任务不能空转，所以延时1ms
    }
}

int main(void) {
    // 1. 创建任务1
    xTaskCreate(vTask1, "Task1", configMINIMAL_STACK_SIZE, NULL, tskIDLE_PRIORITY + 1, NULL);

    // 2. 创建任务2（与任务1优先级相同）
    xTaskCreate(vTask2, "Task2", configMINIMAL_STACK_SIZE, NULL, tskIDLE_PRIORITY + 1, NULL);

    // 3. 启动 FreeRTOS 调度器
    vTaskStartScheduler();

    // 理论上不会运行到这里
    while (1) {
    }
}

然后打开FreeRTOS配置文件，保留一些个人配置。FreeRTOSConfig.h文件内容如下：

/*
 * FreeRTOS V202212.00
 * Copyright (C) 2020 Amazon.com, Inc. or its affiliates. All Rights Reserved.
 *
 * Permission is hereby granted, free of charge, to any person obtaining a copy of
 * this software and associated documentation files (the "Software"), to deal in
 * the Software without restriction, including without limitation the rights to
 * use, copy, modify, merge, publish, distribute, sublicense, and/or sell copies of
 * the Software, and to permit persons to whom the Software is furnished to do so,
 * subject to the following conditions:
 *
 * The above copyright notice and this permission notice shall be included in all
 * copies or substantial portions of the Software.
 *
 * THE SOFTWARE IS PROVIDED "AS IS", WITHOUT WARRANTY OF ANY KIND, EXPRESS OR
 * IMPLIED, INCLUDING BUT NOT LIMITED TO THE WARRANTIES OF MERCHANTABILITY, FITNESS
 * FOR A PARTICULAR PURPOSE AND NONINFRINGEMENT. IN NO EVENT SHALL THE AUTHORS OR
 * COPYRIGHT HOLDERS BE LIABLE FOR ANY CLAIM, DAMAGES OR OTHER LIABILITY, WHETHER
 * IN AN ACTION OF CONTRACT, TORT OR OTHERWISE, ARISING FROM, OUT OF OR IN
 * CONNECTION WITH THE SOFTWARE OR THE USE OR OTHER DEALINGS IN THE SOFTWARE.
 *
 * https://www.FreeRTOS.org
 * https://github.com/FreeRTOS
 *
 */

#ifndef FREERTOS_CONFIG_H
#define FREERTOS_CONFIG_H

/*-----------------------------------------------------------
 * Application specific definitions.
 *
 * These definitions should be adjusted for your particular hardware and
 * application requirements.
 *
 * THESE PARAMETERS ARE DESCRIBED WITHIN THE 'CONFIGURATION' SECTION OF THE
 * FreeRTOS API DOCUMENTATION AVAILABLE ON THE FreeRTOS.org WEB SITE.
 *
 * See http://www.freertos.org/a00110.html
 *----------------------------------------------------------*/

#define configUSE_PREEMPTION        1
#define configUSE_IDLE_HOOK         0
#define configUSE_TICK_HOOK         0
#define configCPU_CLOCK_HZ          ( ( unsigned long ) 72000000 )
#define configTICK_RATE_HZ          ( ( TickType_t ) 1000 )
#define configMAX_PRIORITIES        ( 5 )
#define configMINIMAL_STACK_SIZE    ( ( unsigned short ) 128 )
#define configTOTAL_HEAP_SIZE       ( ( size_t ) ( 17 * 1024 ) )
#define configMAX_TASK_NAME_LEN     ( 16 )
#define configUSE_TRACE_FACILITY    0
#define configUSE_16_BIT_TICKS      0
#define configIDLE_SHOULD_YIELD     1

/* Co-routine definitions. */
#define configUSE_CO_ROUTINES       0
#define configMAX_CO_ROUTINE_PRIORITIES ( 2 )

/* Set the following definitions to 1 to include the API function, or zero
to exclude the API function. */

#define INCLUDE_vTaskPrioritySet        1
#define INCLUDE_uxTaskPriorityGet       1
#define INCLUDE_vTaskDelete             1
#define INCLUDE_vTaskCleanUpResources   0
#define INCLUDE_vTaskSuspend            1
#define INCLUDE_vTaskDelayUntil         1
#define INCLUDE_vTaskDelay              1

/* This is the raw value as per the Cortex-M3 NVIC.  Values can be 255
(lowest) to 0 (1?) (highest). */
#define configKERNEL_INTERRUPT_PRIORITY         255
/* !!!! configMAX_SYSCALL_INTERRUPT_PRIORITY must not be set to zero !!!!
See http://www.FreeRTOS.org/RTOS-Cortex-M3-M4.html. */
#define configMAX_SYSCALL_INTERRUPT_PRIORITY    191 /* equivalent to 0xb0, or priority 11. */


/* This is the value being used as per the ST library which permits 16
priority values, 0 to 15.  This must correspond to the
configKERNEL_INTERRUPT_PRIORITY setting.  Here 15 corresponds to the lowest
NVIC value of 255. */
#define configLIBRARY_KERNEL_INTERRUPT_PRIORITY 15

// --------------- 个人修改FreeRTOS配置文件  ---------------------

// 让FreeRTOS接管这三个中断服务程序，使得FreeRTOS可以正常运行
#define xPortPendSVHandler PendSV_Handler
#define vPortSVCHandler SVC_Handler
#define xPortSysTickHandler SysTick_Handler

// 显式配置，启用时间片轮转机制
#define configUSE_TIME_SLICING  1

// --------------- 个人修改FreeRTOS配置文件  ---------------------


#endif /* FREERTOS_CONFIG_H */

如此，这样的一个SPL库集成FreeRTOS的Keil5工程，就可以称得上是一个FreeRTOS标准模板工程了。

当然，后续随着我们对FreeRTOS的深入学习，我们还会在这个标准模版下面，再增加一些内容，以适应我们的需求。

FreeRTOS的剪裁

关于 FreeRTOS 的移植，上面已经讲清楚了。

说白了，所谓的移植，解决的是 FreeRTOS 能不能在这颗芯片上跑起来。

那什么叫FreeRTOS的剪裁呢？

FreeRTOS 本身提供的功能非常多，但具体到某一个项目中：

1. 并不是所有功能都会用到，用不到的功能就没有必要保留。
2. 有些功能存在多种实现方式，这些实现方式之间可能互斥，需要选择其中一种。
3. 有些功能默认是关闭的，如果项目需要，就必须手动开启。
4. ...

为了解决这些问题，在使用 FreeRTOS 时，必须通过配置FreeRTOSConfig.h 这个头文件，来明确：

1. 哪些功能需要使用，让它们参与编译
2. 哪些功能被关闭
3. 采用哪一种功能实现方式
4. ...

这种通过配置宏来决定功能取舍的过程，就称为 FreeRTOS 的剪裁。

说白了，FreeRTOS 原本给你的是一整块布，剪裁就是把这块布按你的身材剪一剪，做成一件能穿、合身、而且还不浪费布料的衣服。

移植解决的是能不能跑的问题，那么剪裁解决的是 "跑的时候，用哪些功能"。

几个剪裁的案例

举几个例子：

第一，是否要启动抢占式调度：

#define configUSE_PREEMPTION    1

1：开启抢占式调度（高优先级任务可立即抢 CPU）

0：关闭抢占，只能协作式调度

第二，是否启用时间片轮转：

#define configUSE_TIME_SLICING  1

FreeRTOS默认开启时间片轮转机制。

1：开启时间片轮转，同优先级任务轮流运行

0：关闭时间片轮转，同优先级任务不轮转，谁先跑谁一直跑到阻塞

第三，配置创建任务的方式（动态任务）：

FreeRTOS默认开启动态创建任务的方式，类似时间片轮转。

但也可以手动配置开启与否。

#define configSUPPORT_DYNAMIC_ALLOCATION   1

1：允许使用动态内存方式 创建任务，可以用xTaskCreate()函数创建任务

0：禁止动态创建任务，xTaskCreate() 禁止使用。

第四，配置创建任务的方式（静态任务）：

FreeRTOS默认关闭静态任务的创建方式。

xTaskCreateStatic()函数，在默认情况下是无法使用的。

如果需要这种方式创建任务，可以手动开启：

#define configSUPPORT_STATIC_ALLOCATION    1

1：允许使用静态内存方式 创建任务，可以用xTaskCreateStatic()函数创建任务

0：禁止静态创建任务，xTaskCreateStatic() 禁止使用。

关于这两种创建任务的方式，是后续的内容，这里大家先知道一下即可。

关于裁剪的使用建议

首先我们要明确一点：

在 FreeRTOS 的剪裁中，最重要、最直观的一件事，就是决定：哪些 API 要参与编译并使用，哪些 API 会直接被移除。

实际上，在FreeRTOS中：

几乎所有的对外开放的API，即用户可以直接调用的函数，都可以在配置文件中配置保留使用或直接移除。

因此，在后续学习 FreeRTOS 各类 API 时，我们可以先暂时不去关心该函数"具体是干什么的"，

而是优先关注与剪裁相关的几个问题：

1. 该函数是不是默认开启，或者默认关闭
2. 如果需要使用该函数，建议在配置文件中显式配置对应宏，即便它默认是开启的。
3. 如果不使用该函数，且该函数默认就是关闭的，通常不需要进行额外的宏配置。

也就是说：

我们实际使用了哪些 API，建议通过宏配置的方式明确标注出来。

这样的操作在功能上来说，有可能毫无意义，毕竟有些API可能是默认开启的。

但从工程的角度出发，这增强了软件系统的确定性，清晰地界定了工程中 API 的使用边界。

剪裁的好处

那么，在 FreeRTOS 剪裁中，将不需要的函数/代码片段移除，具体有哪些好处呢？

需要明确的是：

通过宏配置去掉某些函数/代码片段，这个操作发生在预处理阶段。

这意味着，一旦某一段代码被裁剪掉：

1. 对应的源码片段不会参与后续的编译与链接，相应参与构建目标文件的有效代码规模就随之减少。
2. 最终生成的可执行程序体积也会相应减少，从而降低 Flash 占用。
3. 除了降低 Flash 占用，源码中还可能包含全局/静态变量或扩展结构体成员，裁剪这些功能也可能减少运行时 RAM 的占用。

除了减少资源占用外，还有以下两点对工程而言，更加重要的收益：

1. 被裁剪的API不会被编译，即便你想误调用也不可能，因为会编译报错。
2. 通过剪裁明确了工程使用API的边界，哪些可用，哪些不可用，系统的确定性更强，更加利于维护管理工程。

基于HAL库的FreeRTOS移植

上面讲完了，基于标准库的FreeRTOS移植。

而基于HAL库的STM32开发方式，我们早就有所耳闻了，但从来没有实践过。

因此，在这一小节，我们不妨手动实践一下， HAL 库的基本开发方式，并进一步完成 在 HAL 工程中集成 FreeRTOS

创建基于HAL库的开发工程

在正式动手之前，我们还是先简单回顾一下 HAL 库开发方式的优缺点。

HAL库的开发方式有以下优点：

1. 硬件抽象程度高，可移植性强。
   1. 通俗的说，HAL库开发方式将底层细节都进行了深度封装，使得不同型号的STM32单片机几乎可以采用相同的API进行开发。
   2. 你在 F1、F4、F7等不同型号的STM32单片机上写 HAL库 开发代码，写法几乎一样，换芯片时不需要大张旗鼓的重新开发。
2. 官方主推，生态完善。
   1. 通俗的说，HAL库是官方的亲儿子，主推的开发方式，生态完善成熟。
   2. 实际上，标准库的开发方式，早在2016年左右就停止更新了。
3. 开发简单易上手，开发效率高。
4. STM32的F0、F3、F4、F7等系列，这些较新款的单片机，没有SPL库支持，只能使用HAL库进行开发。
5. HAL库与FreeRTOS这样的中间层实时操作系统天然适配，HAL 在设计时就考虑了 RTOS 场景，已经进行了统一封装。

HAL库的开发方式有以下缺点：

1. 封装层次太高，导致代码执行效率低下。不适用于追求性能的场景。
2. 封装层次太高，中间层过多，导致代码体积臃肿。不适用于资源紧张的场景。
3. 封装层次太高，隐藏了底层细节，降低了开发者对硬件细节的感知。
   1. 开发者无需关注硬件细节，在正常使用HAL库时是一件好事。
   2. 但一旦出现了Bug，定位Bug，修正Bug，将会是一场灾难。

了解了HAL库开发方式的优缺点，下面我们来实践一下创建基于HAL库的开发工程。

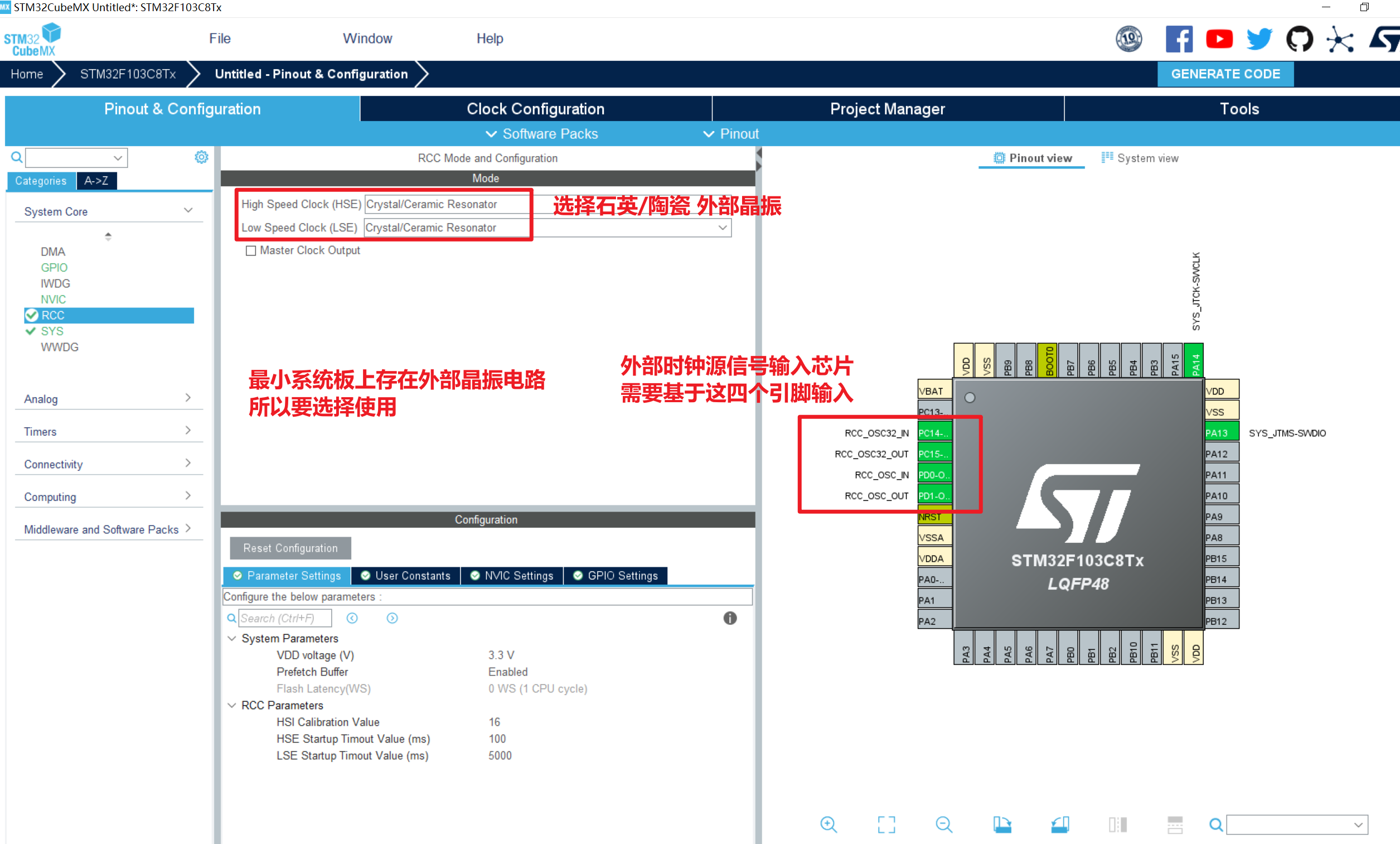

首先，我们需要使用一款软件------STM32CubeMX。

它是 ST 官方围绕 HAL 库开发体系 打造的一款核心配置与代码生成工具。

STM32CubeMX 采用 图形化配置 + 自动代码生成 的方式：

通过引脚分配、外设参数及时钟系统的可视化配置，就可以快速生成一个 基于 HAL 库的工程框架。

简单来说，只需要"点点点"，就能把一个 HAL 工程的骨架先搭起来，是一款在实际工程中非常实用的工具。

安装STM32CubeMX

你可以再git仓库中找到，整个安装过程下一步即可，傻瓜式安装

创建新项目

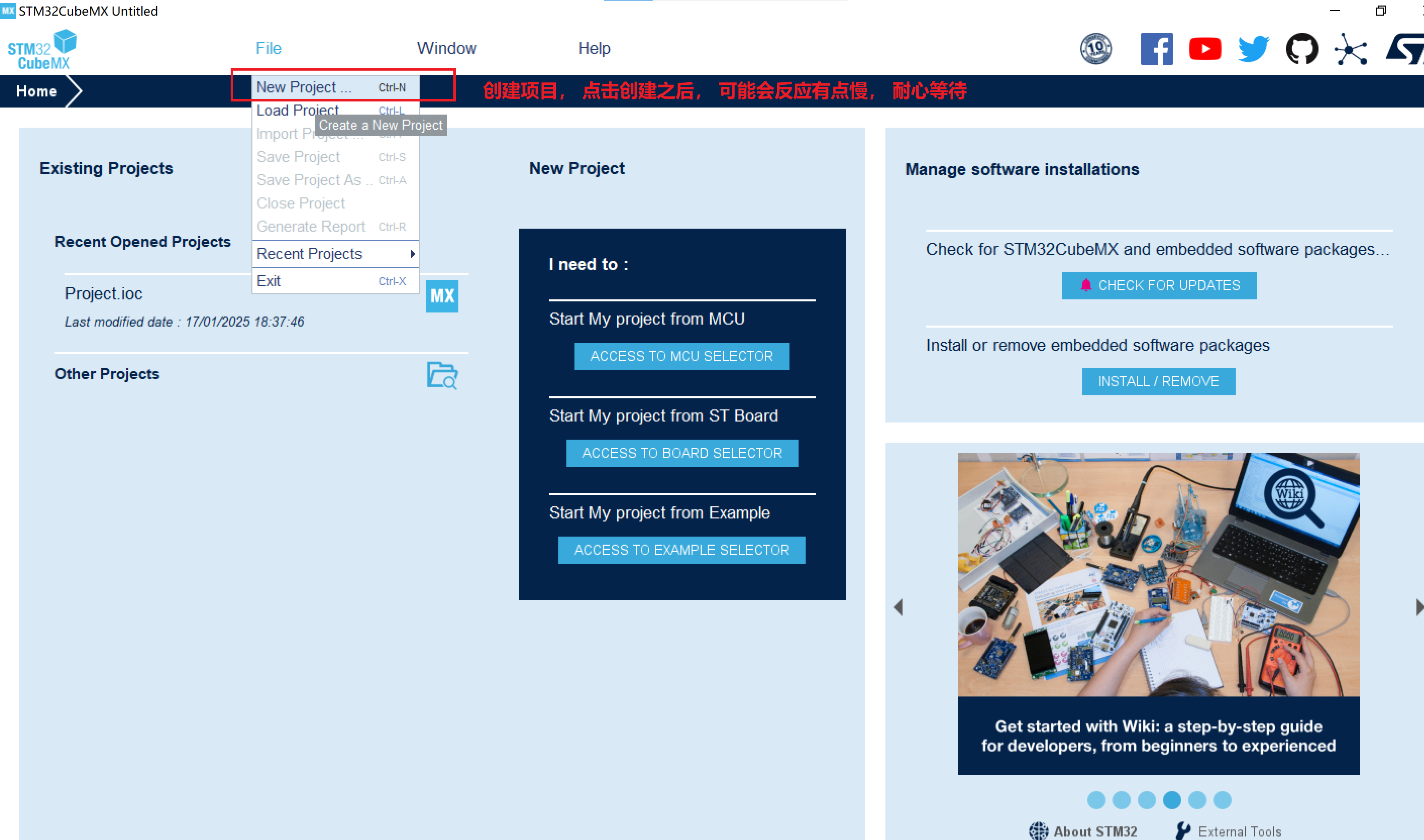

安装好软件后，开始创建新项目。如下图所示：

点击New创建后，第一次使用，会要求你下载资源。

这个过程可能比较慢，耐心等待即可。

如果出现下载不动的情况，可能就是IP地址被ST官网服务器限流了：

1. 要么就等明天再试试
2. 要么换个网络环境试一试
3. 要么考虑用一些科技手段

后续的过程中，如果还需要下载资源，都有可能出现这种下载不动的情况，如果遇到了，可以自己尝试排除一下。

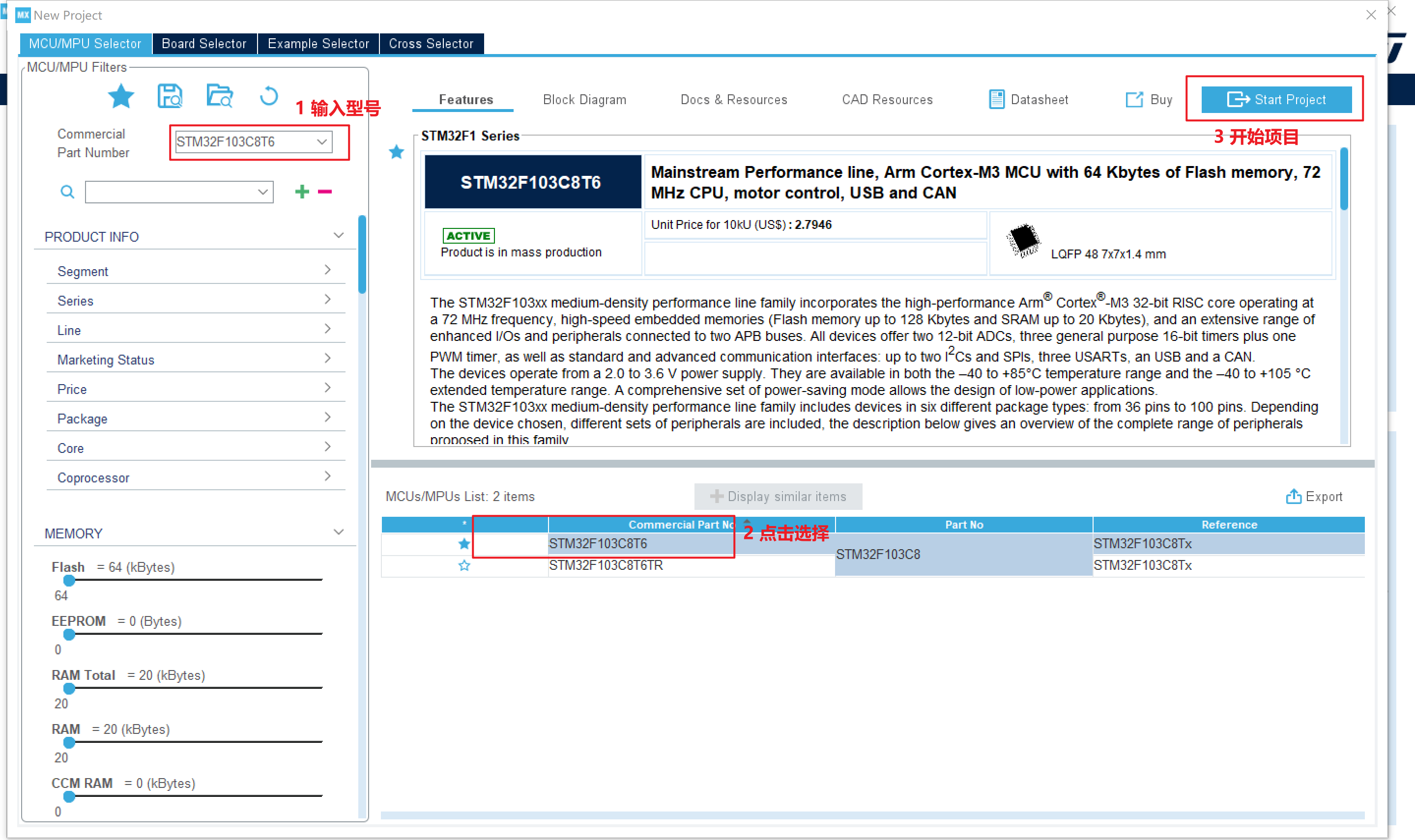

加载好资源，会进入下图中的界面，会让你选择使用的单片机。

请按照下图的顺序进行选择即可：

选择好单片机后，进入下一步。

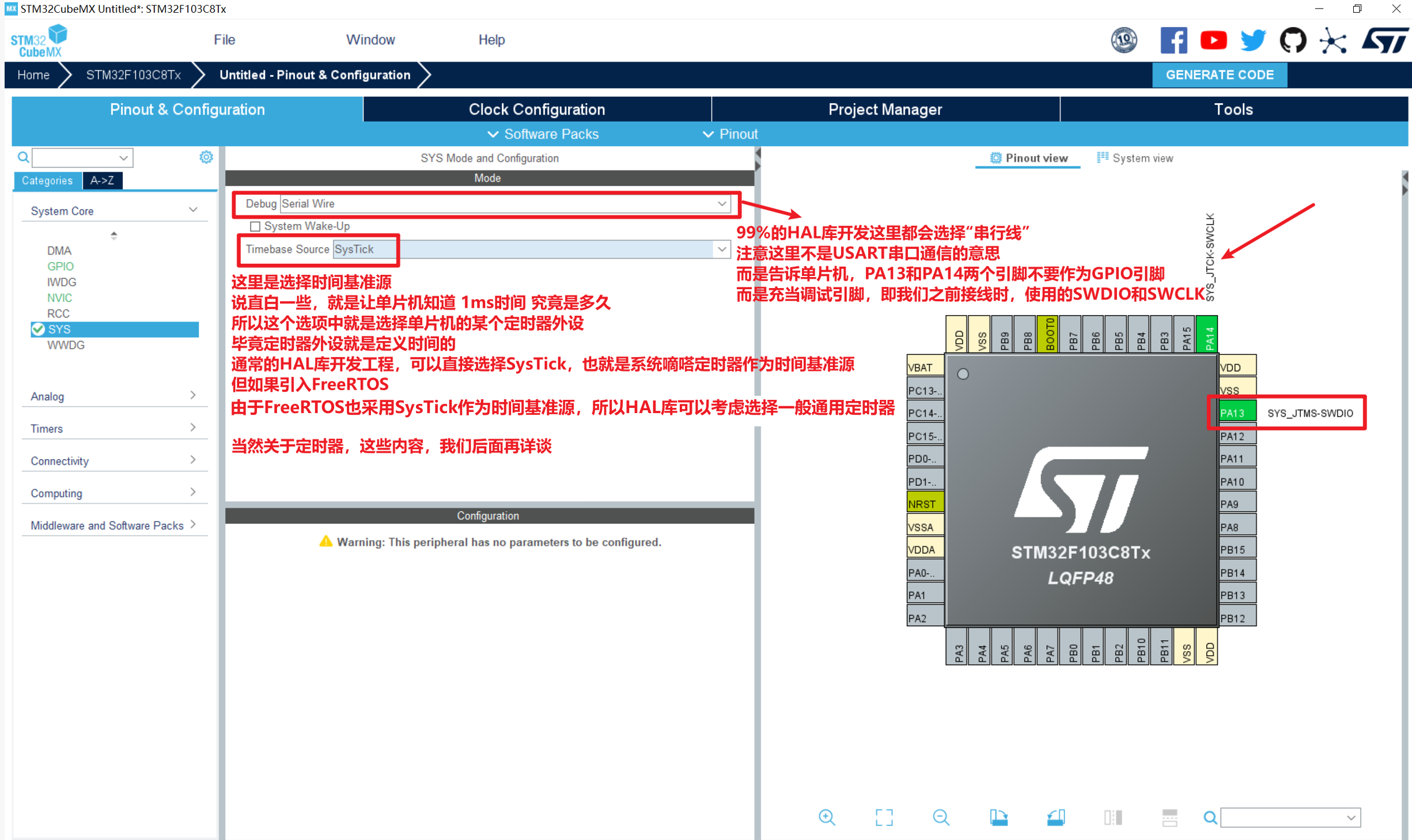

首先，我们对"SYS"系统选项卡进行选择，如下图所示：

紧接着，我们要对"RCC"选项卡，进行选择。按照下图的方式进行选择：

首先，RCC选项卡用于确定单片机是否使用外部时钟信号源。

关于时钟信号源，早在STM32基本概述时，我们就讲过了。到了今天，我们已经对时钟信号有了一定的了解。

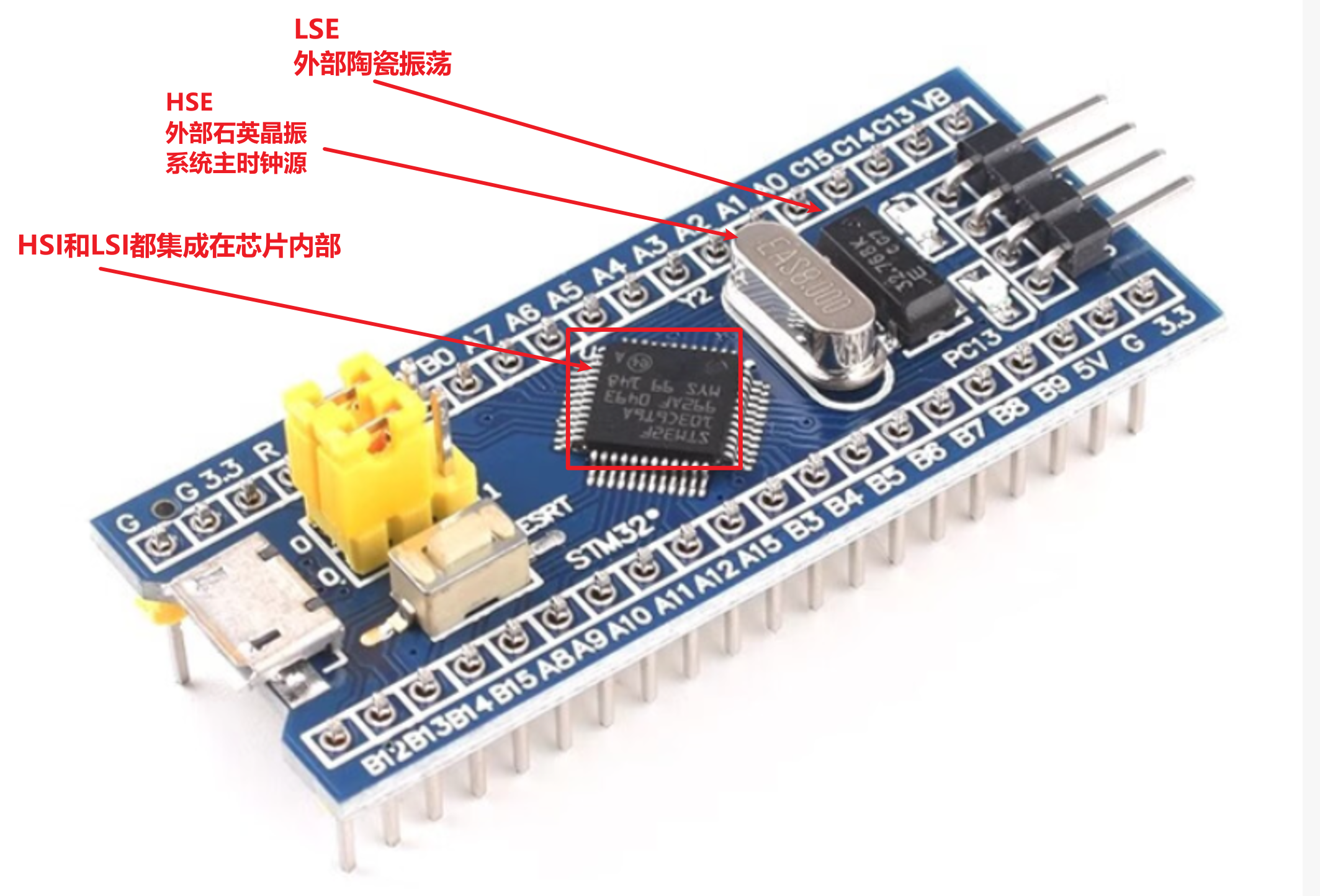

所以我们这里详细讲一下**"最小系统板的四种时钟信号源"**。

用一张表格来简单描述一下这四种时钟信号源：

时钟源	全称	中文全称	来源说明	时钟源频率	主要用途	说明一句话
HSI	High Speed Internal	内部高速时钟源	内部 RC 振荡器	8 MHz	上电启动、系统备用时钟	上电默认使用，能跑但不够准
LSI	Low Speed Internal	内部低速时钟源	内部 RC 振荡器	40 kHz	独立看门狗（IWDG）	精度低但可靠，用于系统保底
HSE	High Speed External	外部高速时钟源	外部石英晶振	8 MHz	主系统时钟源	精度高、稳定，日常主时钟源
LSE	Low Speed External	外部低速时钟源	外部陶瓷谐振器	32.768 kHz	RTC 实时时钟	低功耗，用于长时间计时

你可以先记住以下结论，这些内容我们会在后续专门讲解时钟系统时再详细展开。

1. HSI，内部高速时钟源，主要靠内部电路中的电阻和电容产生时钟源频率。时钟源频率通常是8MHz。
   1. 优点是体积小，启动迅速，上电即用。启动时间通常在微秒级别。
   2. 缺点是极其不准，强烈受温度、电压等外部条件影响。时钟频率的误差通常在1% ~ 3%之间。
   3. 基于上述特点，HSI 一般只用于系统上电启动阶段 ，通常是在 main 函数执行之前，为单片机提供最初的运行时钟。
   4. 在系统初始化完成后，通常会切换到精度和稳定性更高的外部时钟源。
   5. 这也是最小系统板，通常都需要集成外部晶振电路的根本原因。
2. HSE，外部高速时钟信号源，通常是石英材质的晶振，时钟源频率通常也为8MHz。
   1. 优点是准度高，稳定性强。时钟频率的误差通常只有十万分之一到十万分之五。
   2. 缺点是体积较大，启动比较慢。启动时间通常在毫秒级别。

因此，在 STM32 等单片机中，系统的启动流程通常是：

先使用 HSI 完成上电启动和基础初始化

再等待 HSE 稳定后，将系统主时钟切换到 HSE。

这种设计方式兼顾了启动速度与运行精度，是嵌入式开发中非常经典，常用的时钟使用策略。

---

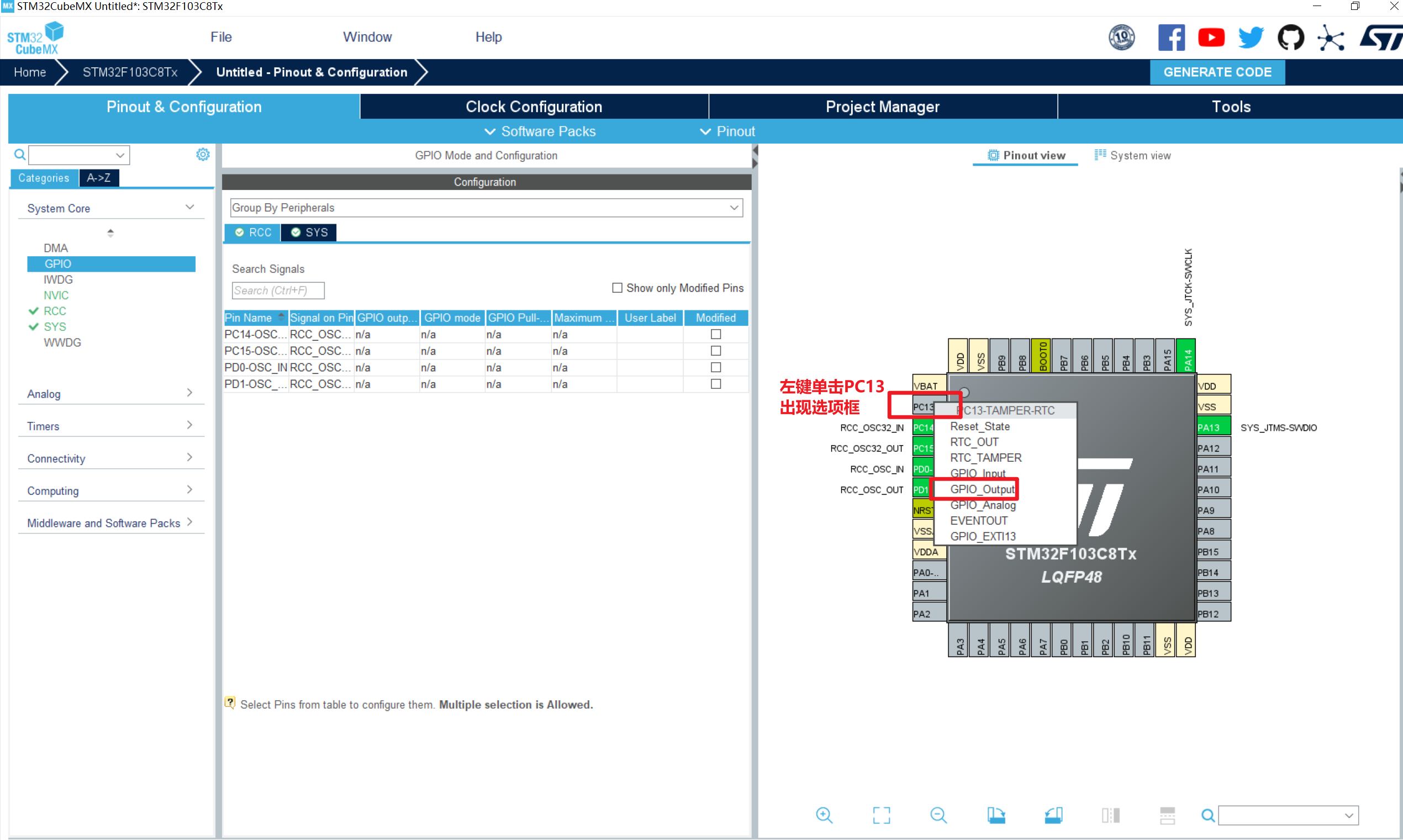

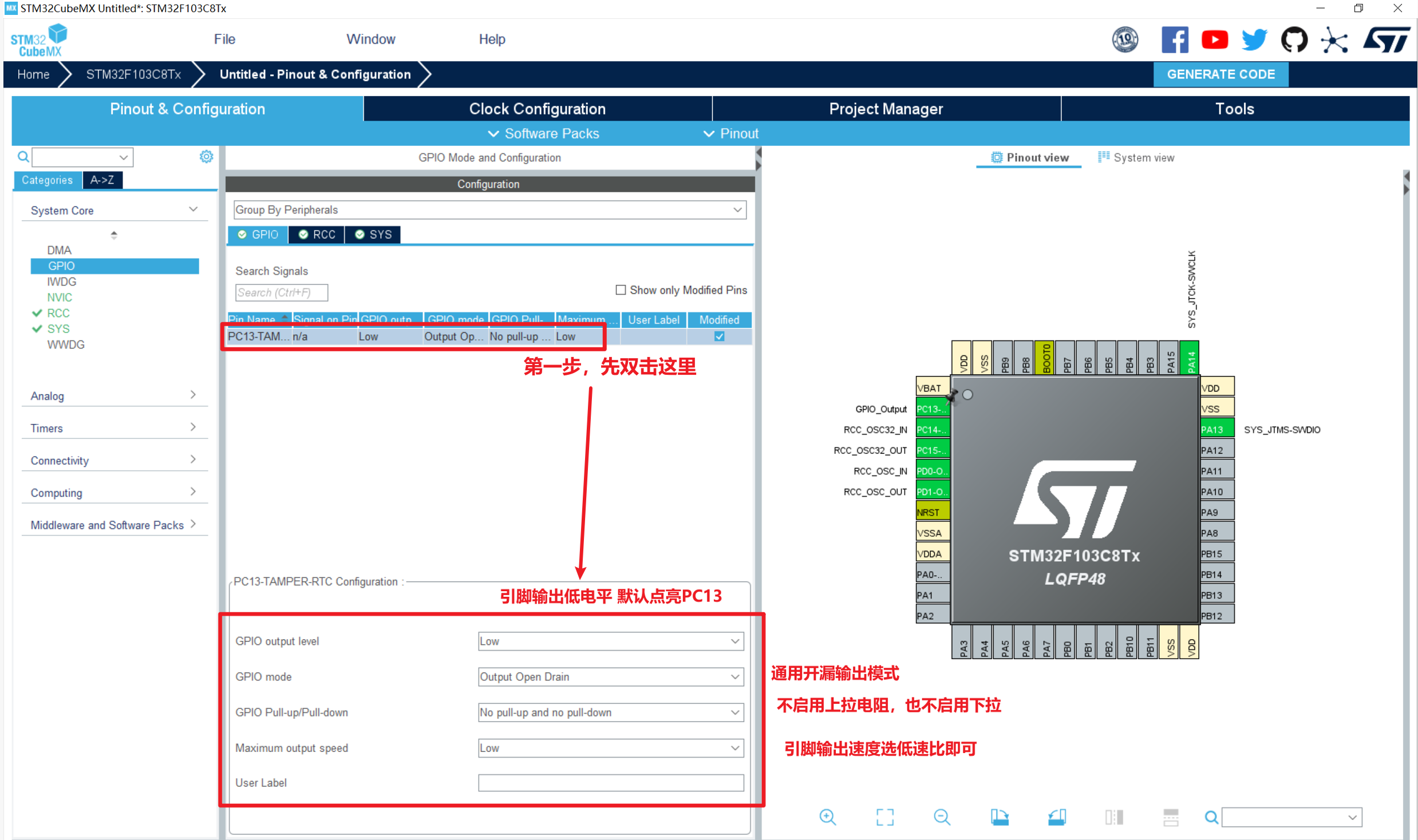

随后，假如我们想要点亮/熄灭PC13指示灯，就需要配置"GPIO"选项卡。

如下图所示：

如此，完成GPIO的相关配置。

这些配置，在随后创建工程时，都会自动生成相关的代码，这就是使用STM32CubeMX的便利之处。

---

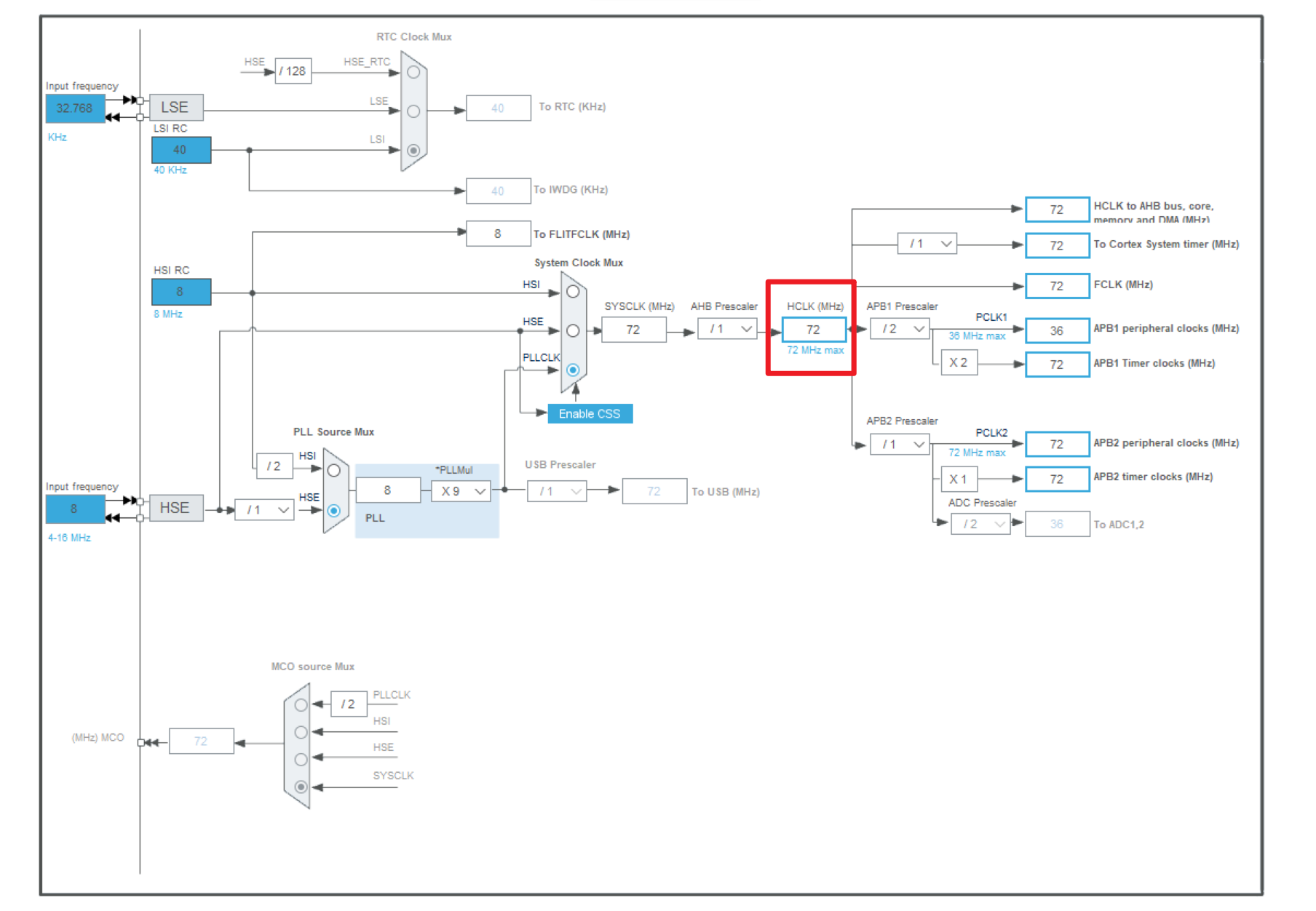

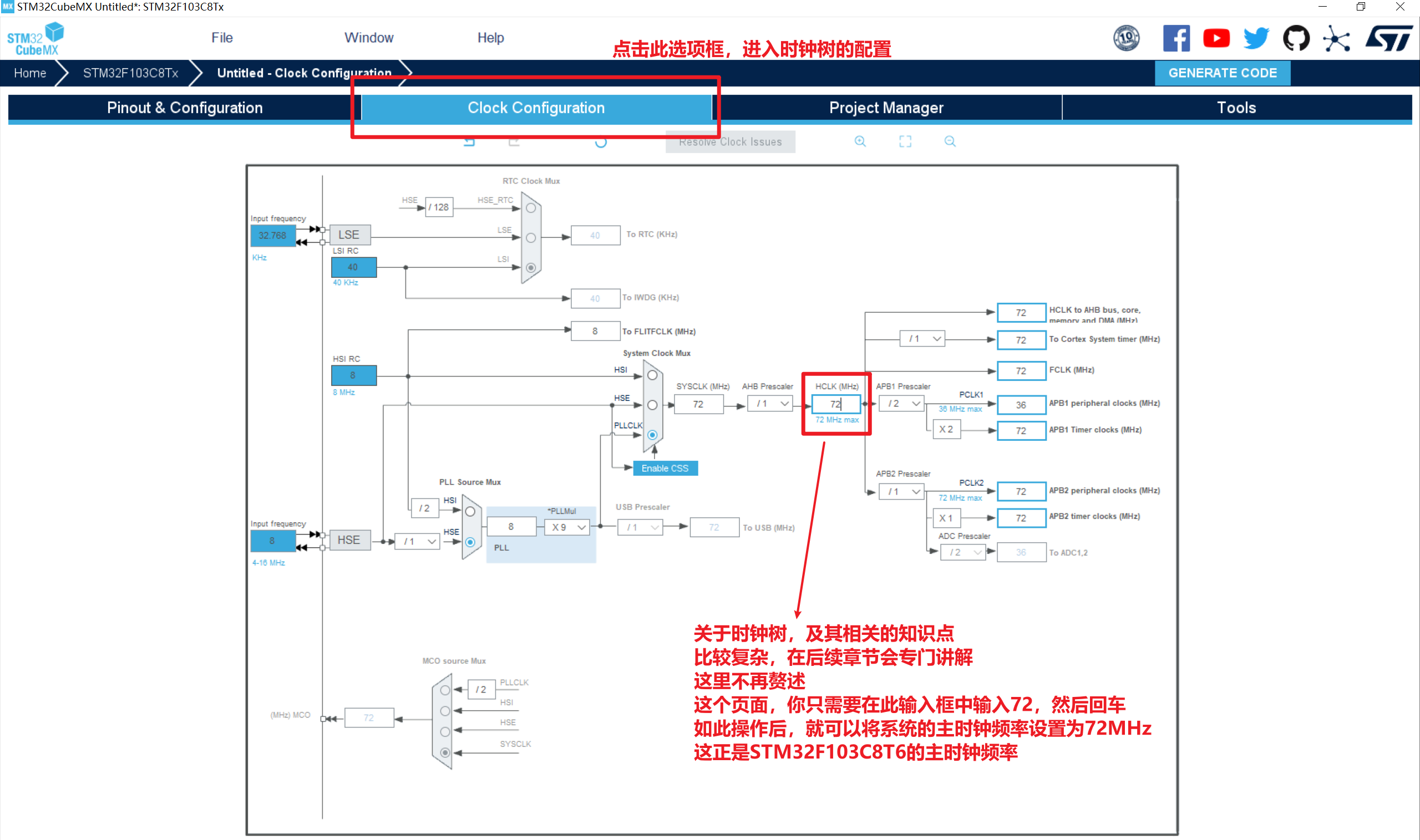

随后对系统时钟进行相关的配置，如下图所示：

此界面展示了一种叫做"时钟树"的知识点概念，暂且先不赘述了。

---

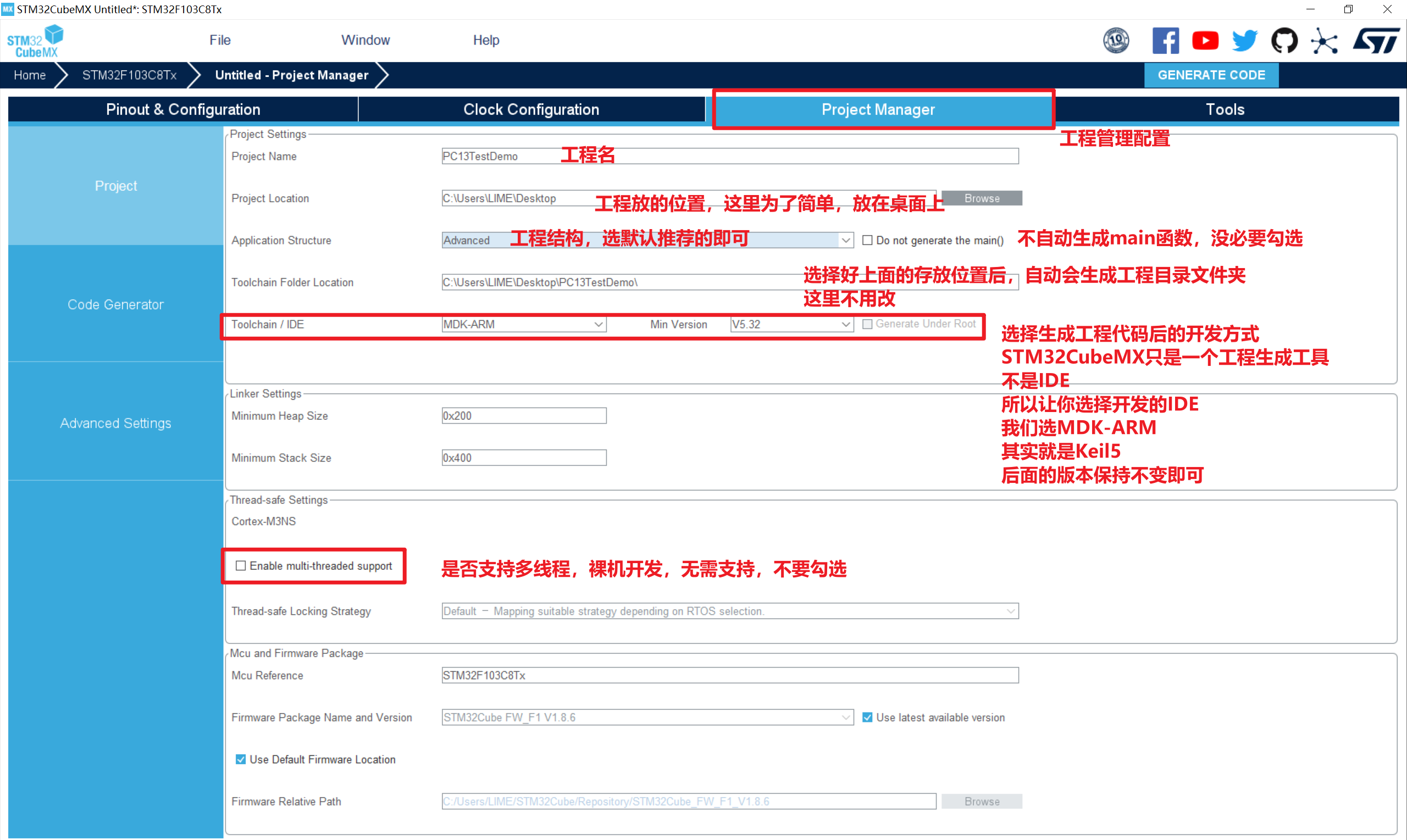

随后配置一下工程的管理属性，如下图所示：

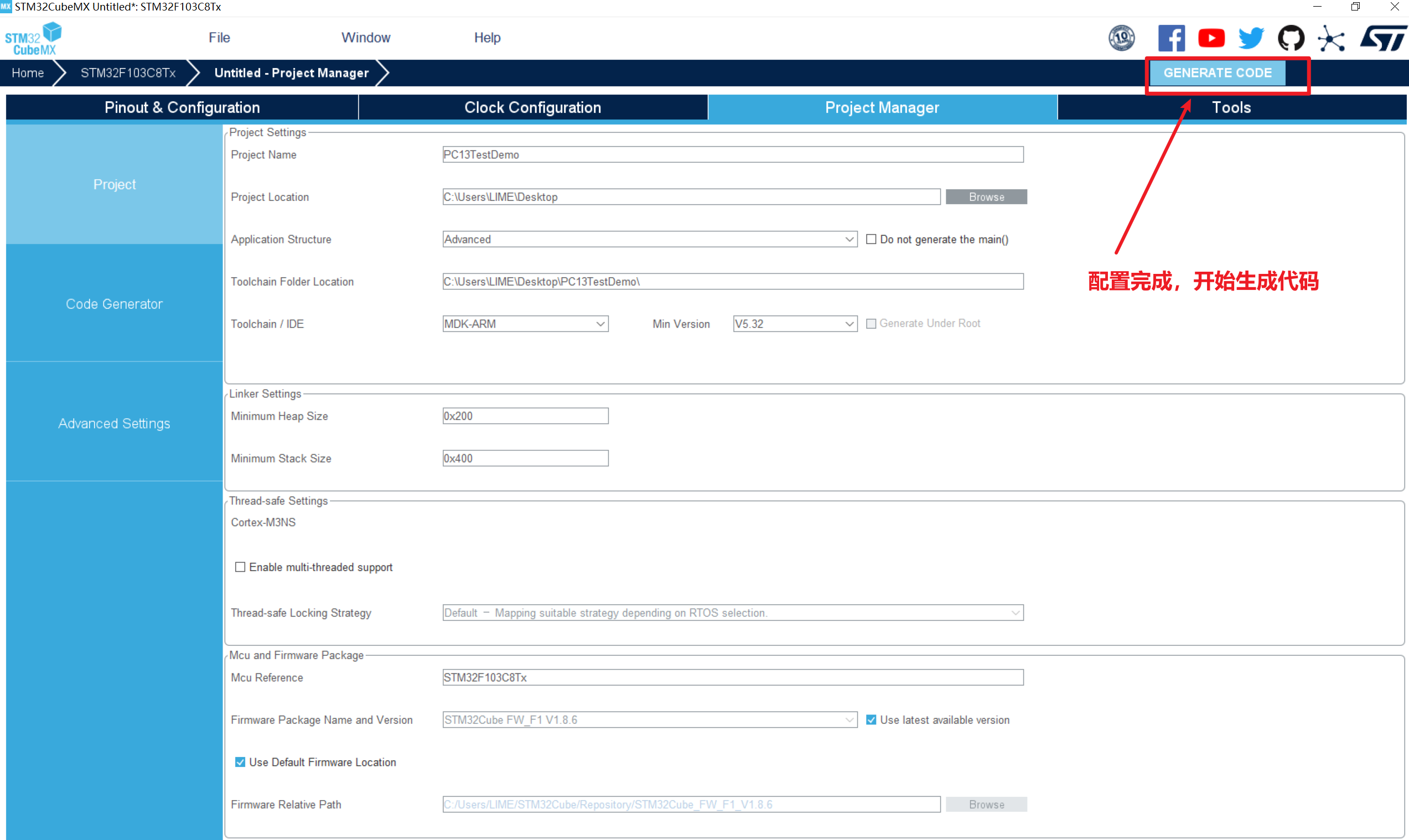

最后选择生成代码，如下图所示：

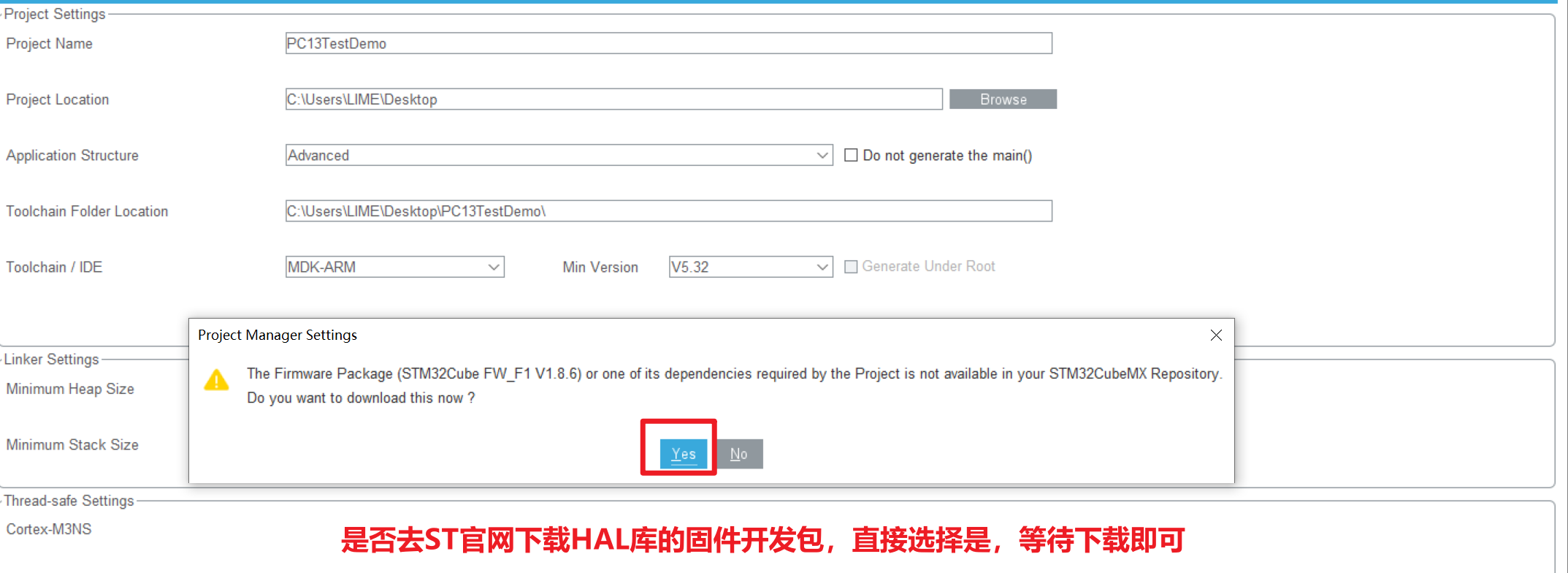

第一次使用STM32CubeMX生成代码时，会要求你从官方下载HAL库开发包，直接点击是即可。

如下图所示：

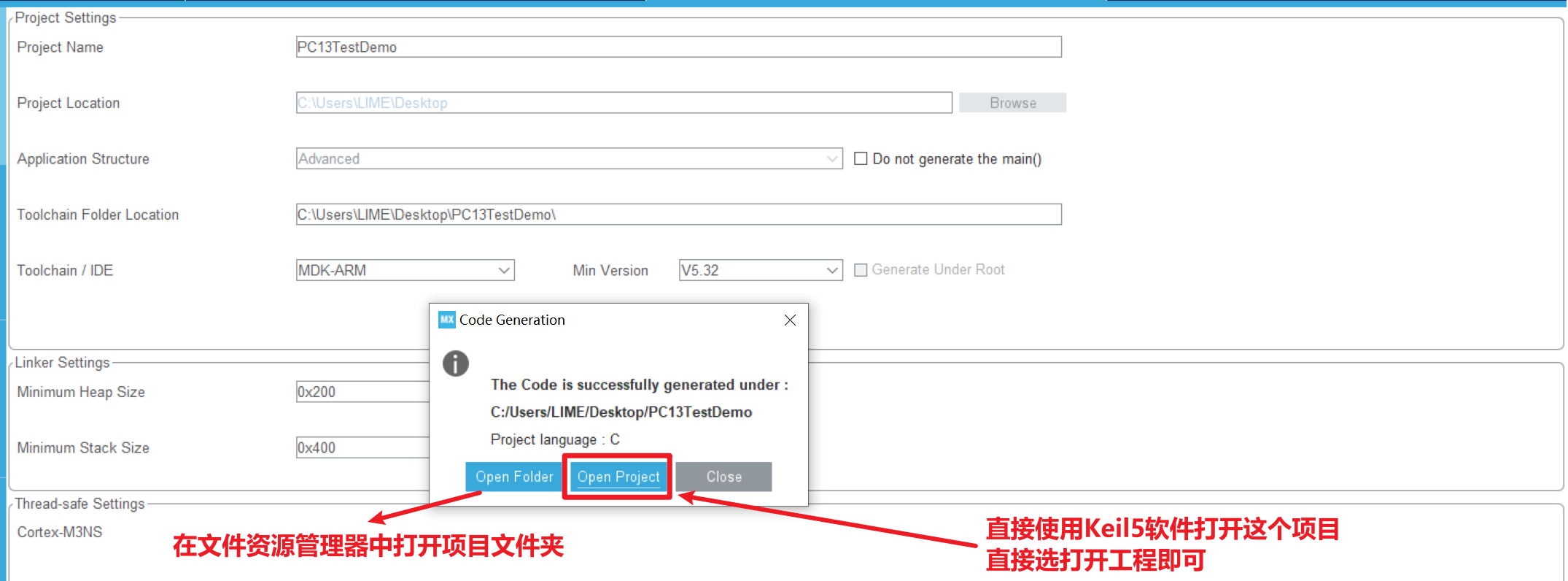

等待下载成功后，会出现下列选项框：

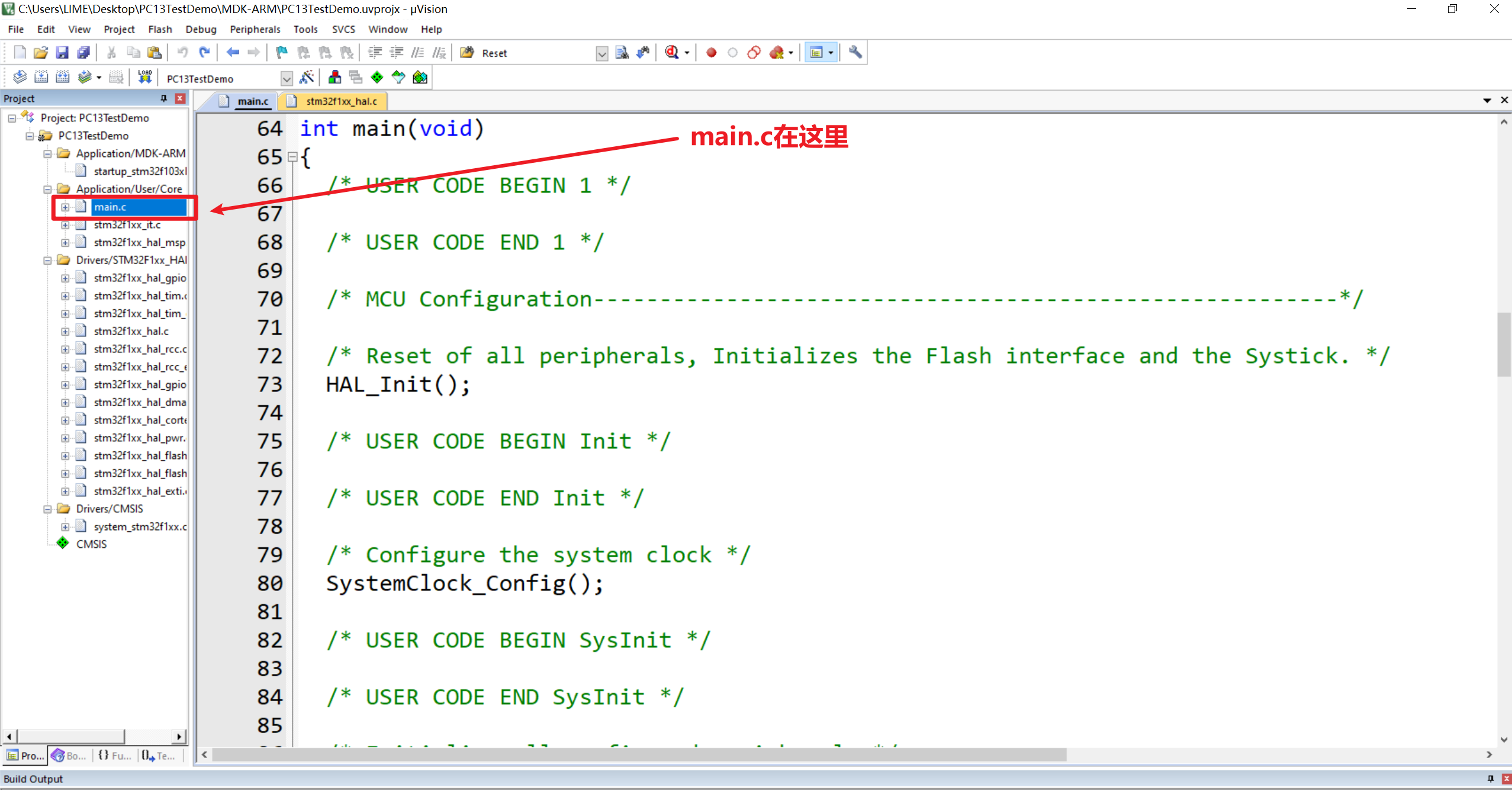

如此，你将打开这个HAL库开发工程，这样整个创建HAL库工程的过程就完成了。

如下图所示：

编写代码与调试程序

到了这一步，就是我们比较熟悉的Keil5的操作环节了。

但毕竟开发的方式从SPL标准库，变成了HAL库，所以使用的函数不一样了。

但很多代码，我们仍然能够认出来。比如下面的代码：

/**
  * @brief GPIO Initialization Function
  * @param None
  * @retval None
  */
static void MX_GPIO_Init(void) {
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    /* USER CODE BEGIN MX_GPIO_Init_1 */
    /* USER CODE END MX_GPIO_Init_1 */

    /* GPIO Ports Clock Enable */
    __HAL_RCC_GPIOC_CLK_ENABLE();
    __HAL_RCC_GPIOD_CLK_ENABLE();
    __HAL_RCC_GPIOA_CLK_ENABLE();

    /*Configure GPIO pin Output Level */
    HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET);

    /*Configure GPIO pin : PC13 */
    GPIO_InitStruct.Pin = GPIO_PIN_13;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_OD;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_LOW;
    HAL_GPIO_Init(GPIOC, &GPIO_InitStruct);

    /* USER CODE BEGIN MX_GPIO_Init_2 */
    /* USER CODE END MX_GPIO_Init_2 */
}

这段代码就是我们熟悉的GPIO引脚初始化，这段代码完成：

1. 初始化PC13引脚
2. PC13引脚的工作模式，设置为通用开漏输出模式
3. PC13引脚的引脚输出速度采用低速比
4. PC13引脚，设置默认输出低电平，PC13指示灯点亮

上述代码，都是使用STM32CubeMX自动生成代码的。

我们直接编译链接，然后烧录。（这里就可以发现HAL库工程的编译明显较慢）

这时大概率PC13指示灯并不会点亮，这是因为HAL库工程默认没有开启"烧录自动复位"功能。

此时你可以将"烧录自动复位"功能打开，或者手动按最小系统板的复位按键进行复位。

除此之外，还需要注意所有程序员的代码，都必须写在User Begin和User End之间，否则后续CubeMX自动生成代码就会将你的代码覆盖掉。

/* USER CODE BEGIN MX_GPIO_Init_2 */

/* USER CODE END MX_GPIO_Init_2 */

/* USER CODE BEGIN 4 */

/* USER CODE END 4 */

其他的，关于HAL代码究竟如何编写，这不是我们目前需要探究的问题。

大家如果以后需要用到，自行学习一下API即可，难度并不大。

HAL库集成FreeRTOS

首先，我们已经有了一个基于HAL库开发方式的Keil5工程。

既然已经有了Keil5工程，那么我们再进行手动的挑选FreeRTOS源码文件，手动进行FreeRTOS的移植，可不可以呢？

答：当然是可以的。

但这样做，显然有点侮辱STM32CubeMX这个工具了。

STM32CubeMX完全可以采用自动化配置"点点点"的方式，来完成创建一个集成FreeRTOS的HAL库工程。

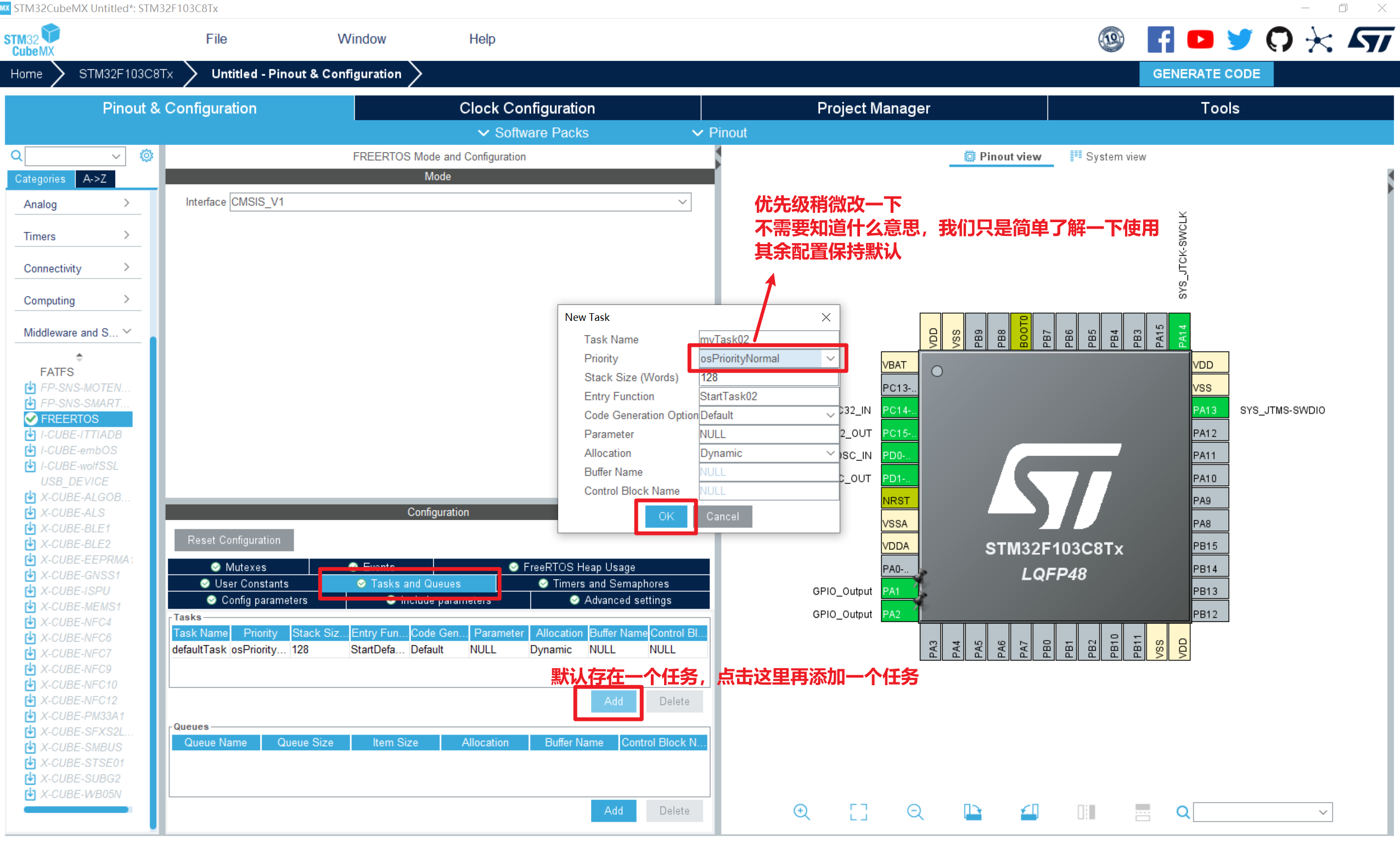

流程如下：

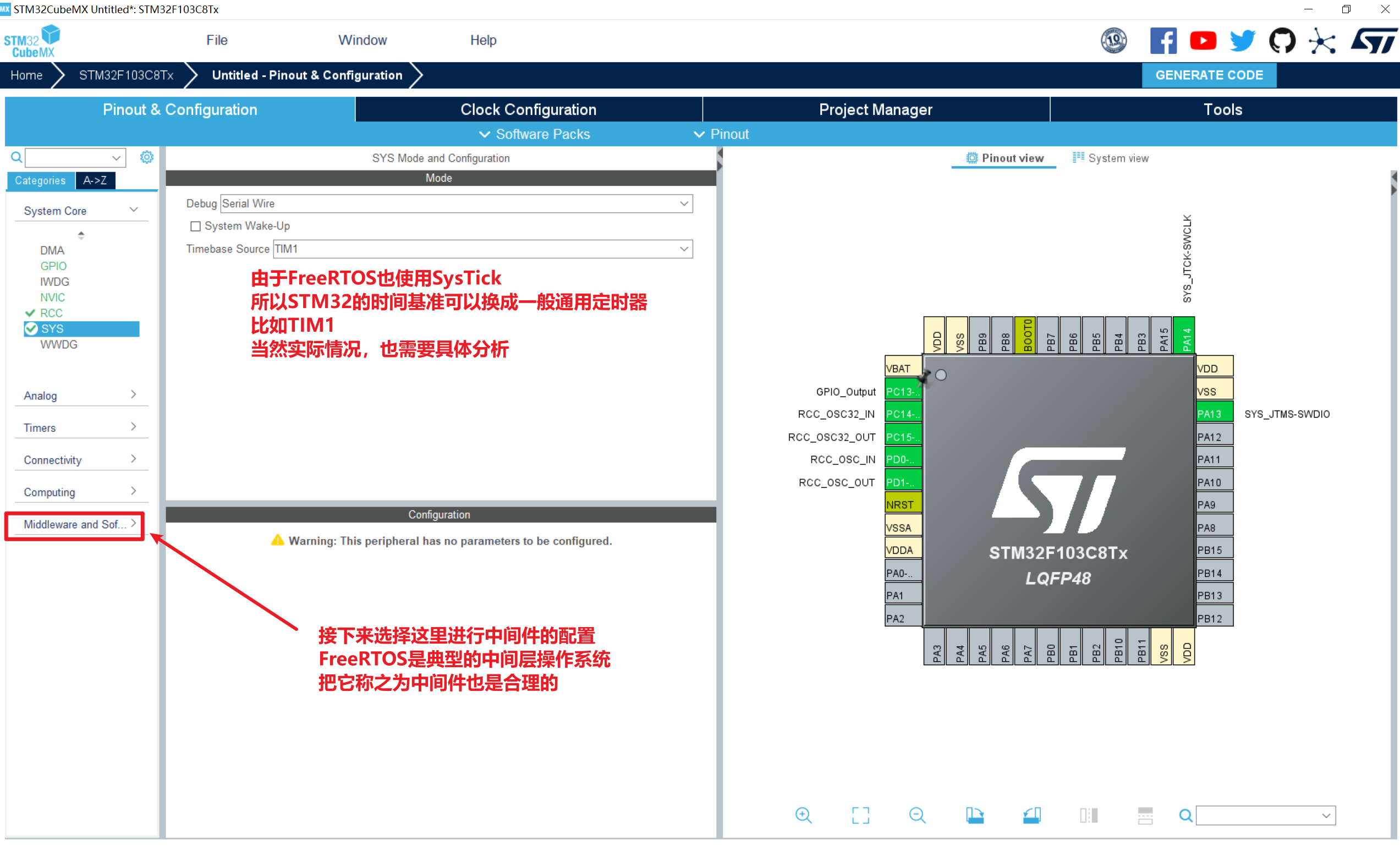

其他流程保持一致，只有SYS选项卡稍作变动。为了更好演示任务，我们使用PA1和PA2两个引脚来驱动LED：

注意几点细节：

1. STM32CubeMX软件通常是自带集成FreeRTOS的，不需要再次手动下载。

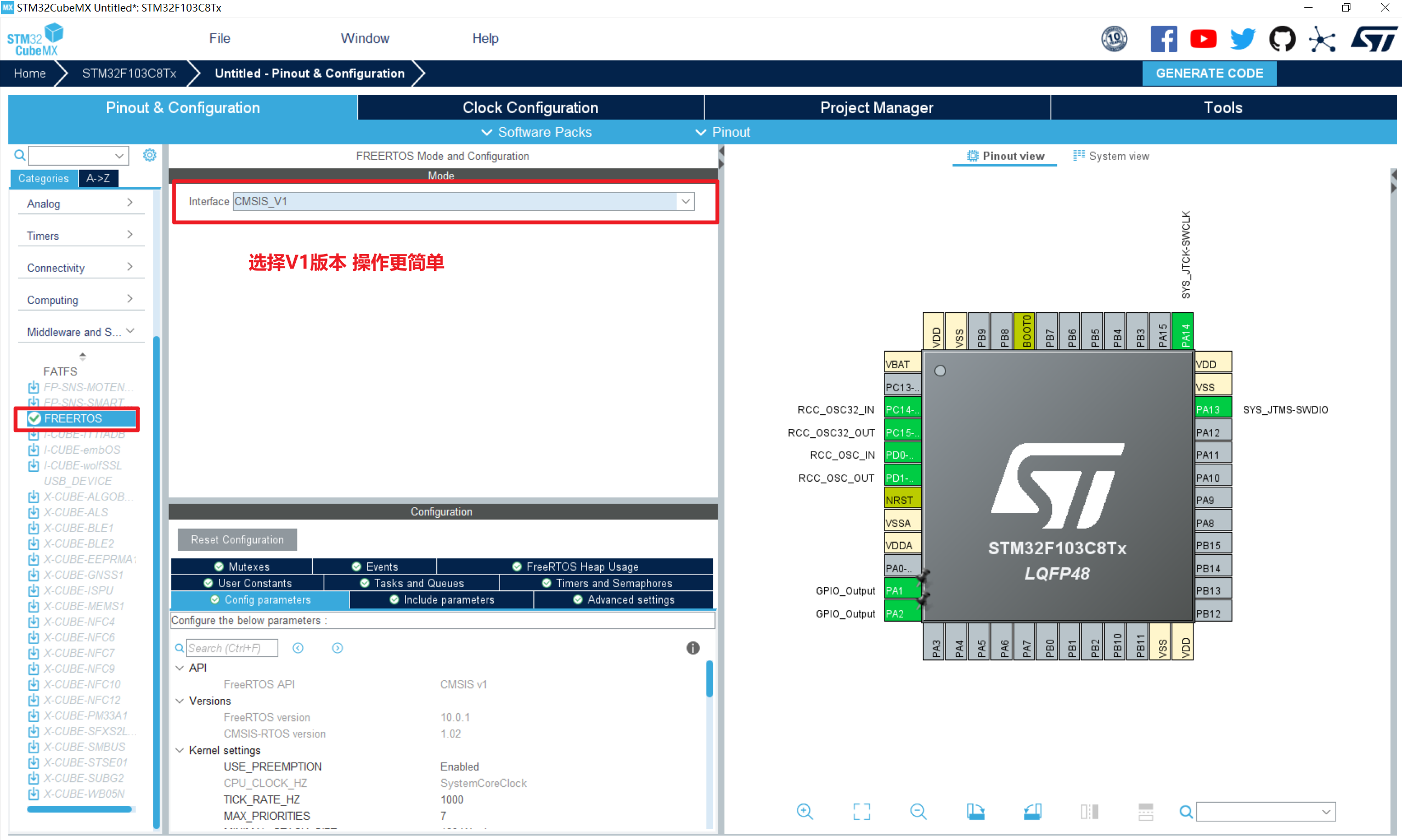

2. 在使用FreeRTOS时，有两个版本可选择：
   1. CMSIS_V1，老版本。兼容老项目，但可读性和扩展性一般，建议只在维护老项目时使用。
   2. CMSIS_V1，新版本。ST公司的主推版本，可读性和扩展性都更好，推荐学习和做新项目时使用。
3. 注意，不管是选择上面的哪一个版本。HAL库都对FreeRTOS源码做了一层封装，使其更符合HAL库的API风格。
4. 所以，使用HAL库集成FreeRTOS进行开发，和标准库集成FreeRTOS进行开发，使用的函数也完全不同：
   1. 标准库是直接基于FreeRTOS源码开发，直接使用FreeRTOS提供的函数。
   2. HAL则是对FreeRTOS源码进行了二次封装，使其用起来更简便。
5. 推荐使用CMSIS_V1版本，它使用起来更简单，V2版本使用起来配置很复杂，很可能跑不起来。

主时钟频率要选择成72MHz，不要忘记了：

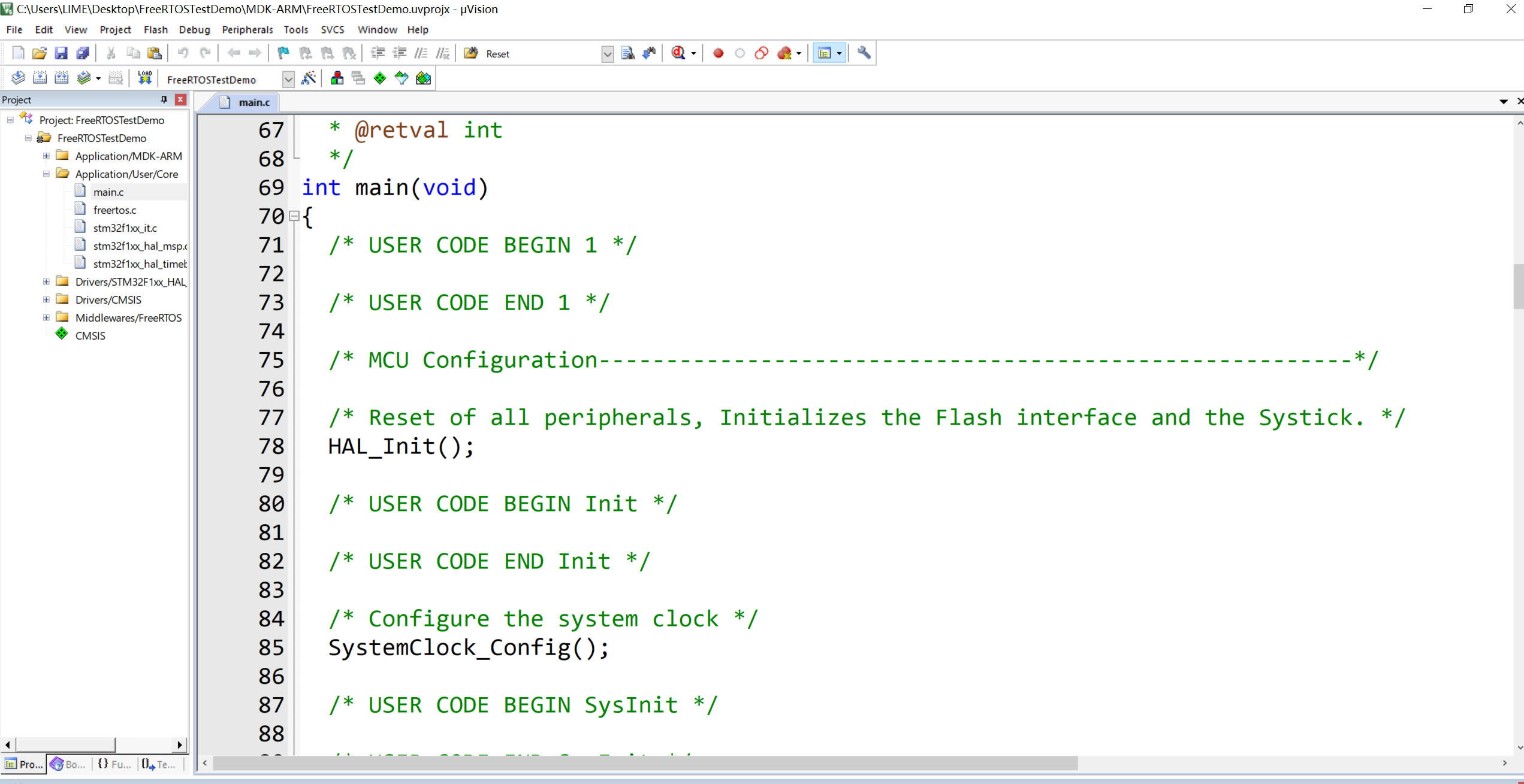

其余设置保持不变，点击生成代码，并打开工程。

如下图所示：

直接点击编译，此时应当可以成功编译。

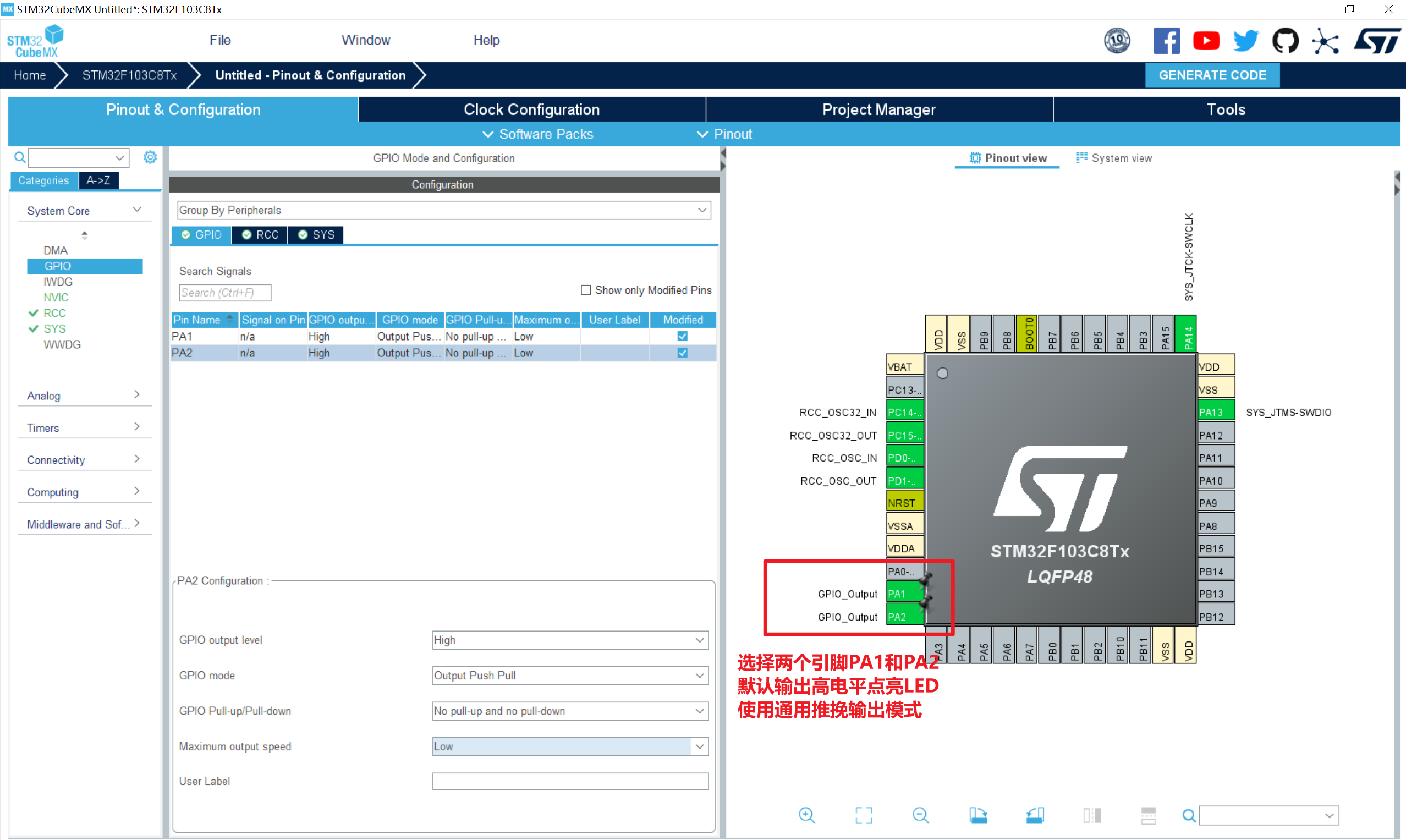

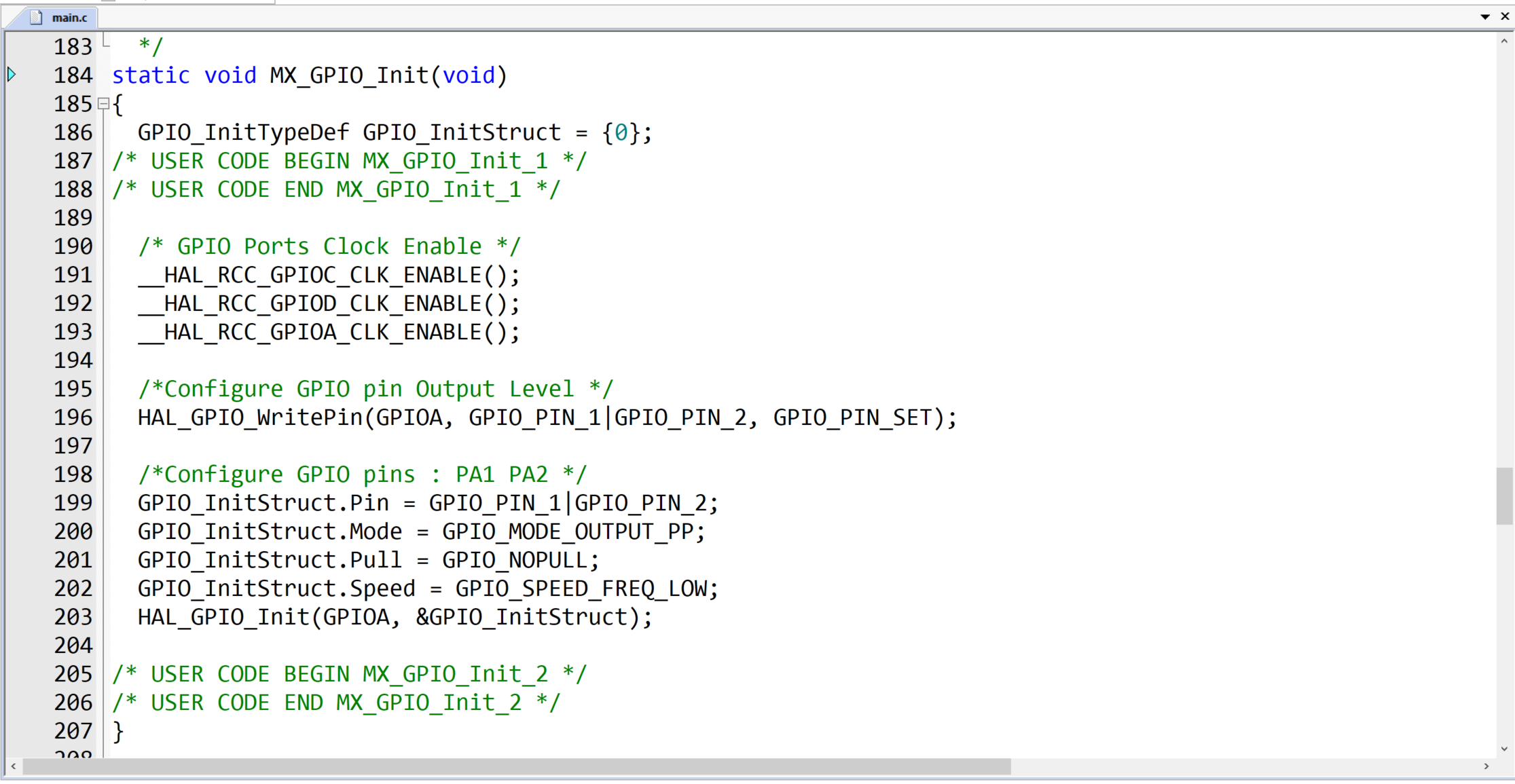

两个引脚PA1和PA2的配置如下：

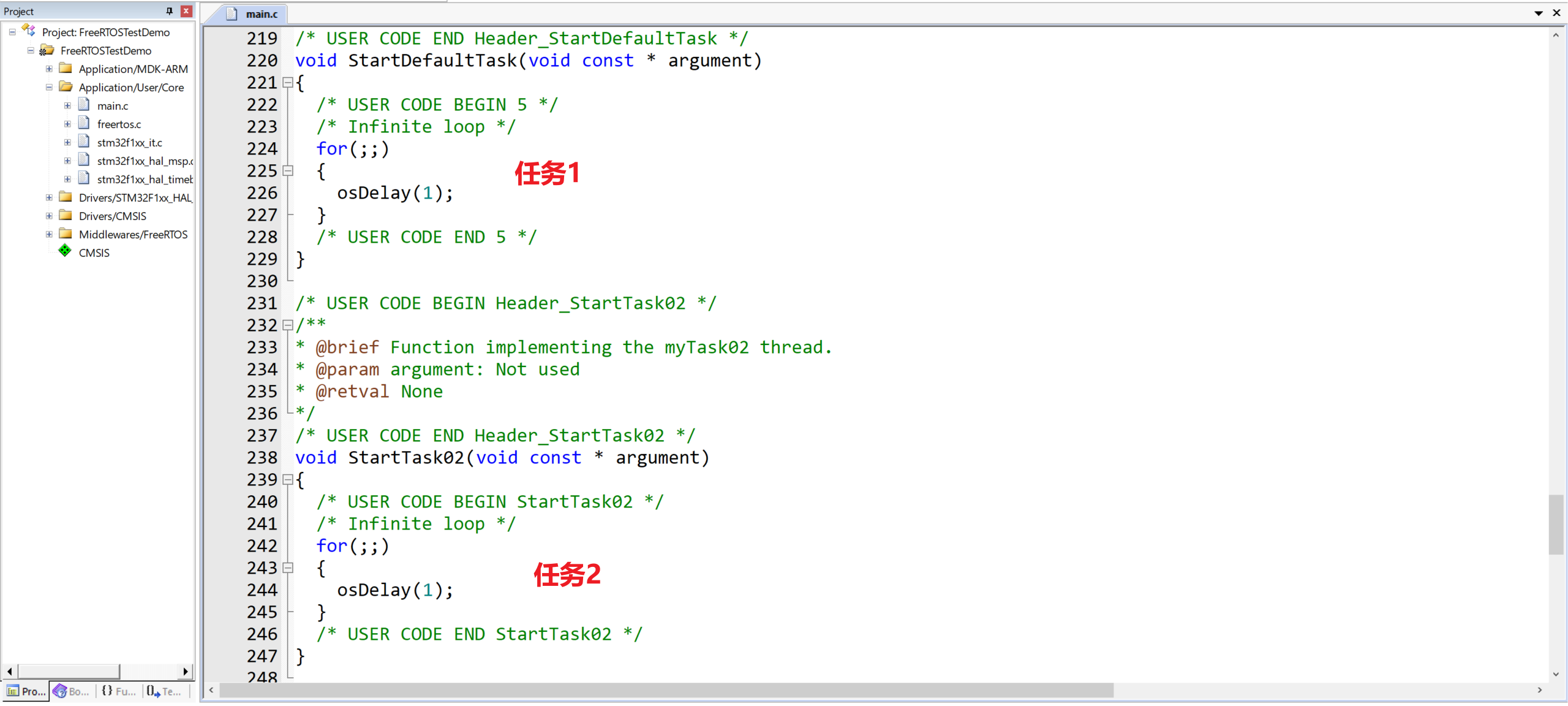

两个任务执行的函数，代码如下：

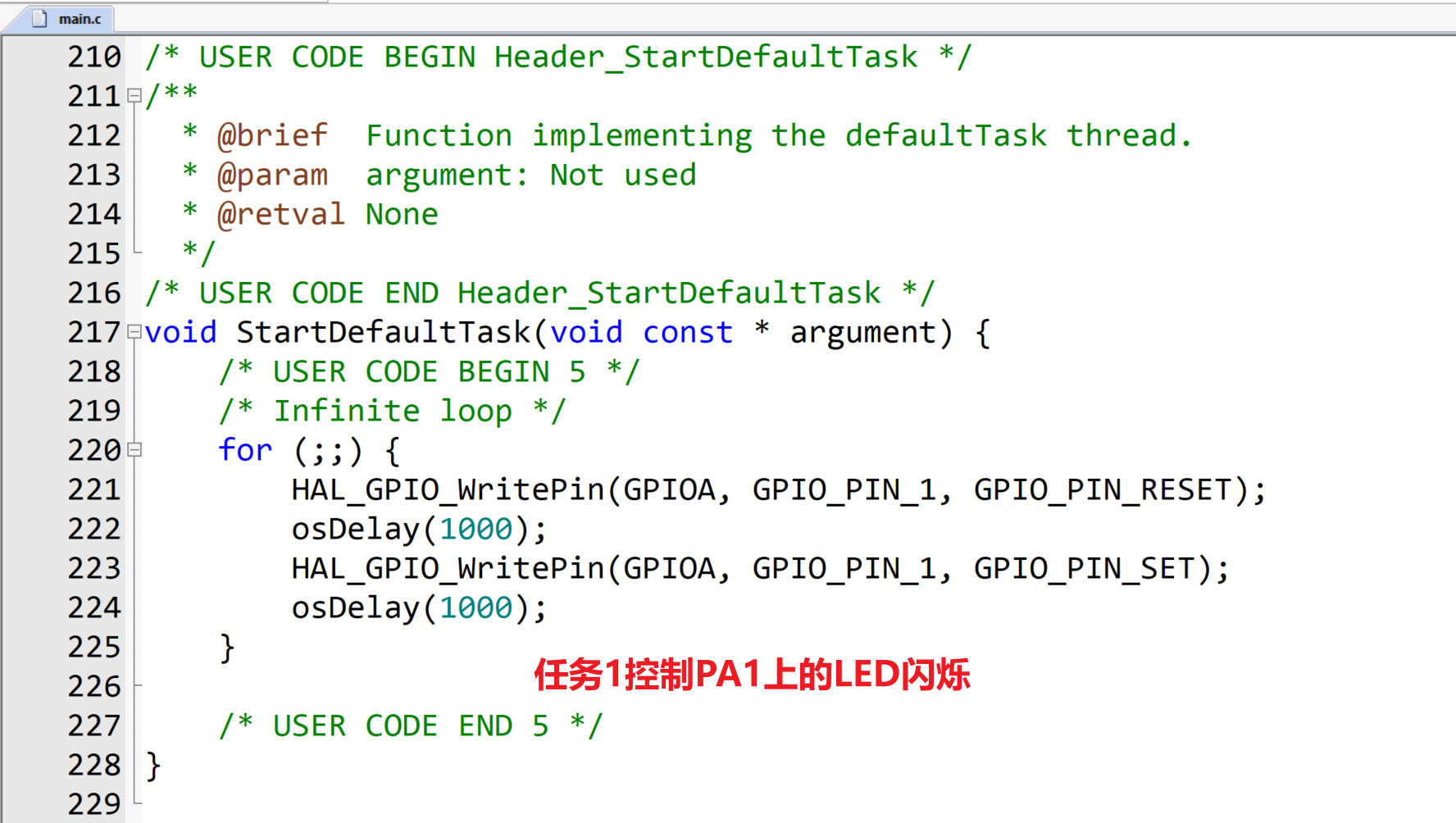

随后，我们将下面的代码复制到任务1的，Begin和End之间（死循环内部）。

HAL_GPIO_WritePin(GPIOA, GPIO_PIN_1, GPIO_PIN_RESET);
osDelay(1000);
HAL_GPIO_WritePin(GPIOA, GPIO_PIN_1, GPIO_PIN_SET);
osDelay(1000);

如下图所示：

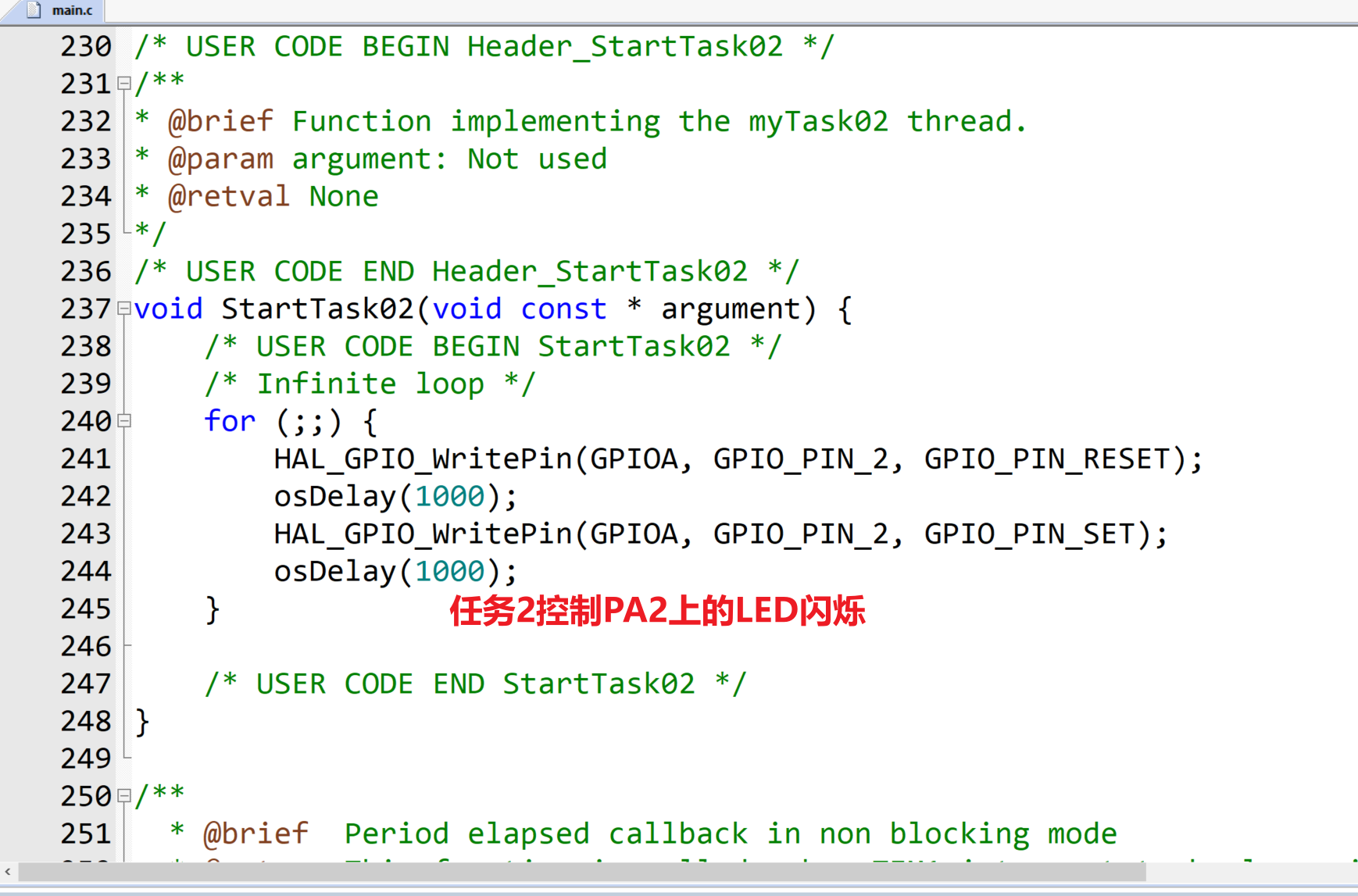

随后，再把下面的代码复制到任务2的，Begin和End之间（死循环内部）。

HAL_GPIO_WritePin(GPIOA, GPIO_PIN_2, GPIO_PIN_RESET);
osDelay(1000);
HAL_GPIO_WritePin(GPIOA, GPIO_PIN_2, GPIO_PIN_SET);
osDelay(1000);

如下图所示：

如此，代码写完后，我们编译工程，然后烧录代码，查看实验的现象。

注意，还是不要忘记了，HAL库的工程并不会默认开启"烧录自动复位"功能。
