基于C#和WMM2025模型的地磁参数计算器实现

一、背景介绍

在地球物理勘探、导航系统开发、无人机飞控、磁力计校准等工程实践中，准确获取特定位置的地磁要素（磁偏角、磁倾角、磁场强度等）至关重要。世界地磁模型（World Magnetic Model, WMM）是由美国国家地理空间情报局（NGA）和英国地质调查局（BGS）联合发布的全球地磁场模型，每五年更新一次。目前最新版本为WMM2025，有效期为2025年至2029年。

该软件无需手动下载.cof文件，通过内置的WMM2025数据即可快速计算任意地点、任意高度的地磁要素。

二、技术原理

2.1 地磁三要素

磁偏角（Declination）：地理北极与磁北极之间的水平夹角（°）。正值表示磁北偏东，负值表示磁北偏西。用于将磁航向转换为真北航向。
磁倾角（Inclination）：地磁场线与水平面的夹角（°）。北半球向下为正，南半球向上为负。
磁场总强度（Total Field Intensity）：地磁场矢量的模，单位纳特斯拉（nT）。

此外，工程中常用到磁场分量：

水平分量（Horizontal Intensity）
北向分量（X）
东向分量（Y）
垂直分量（Z / Down）
磁偏角年变率（Secular Variation）

2.2 WMM2025 模型核心

WMM2025采用球谐函数展开至12阶，包含168个高斯系数。模型提供地磁要素及其年变化率，输入参数为：大地纬度（°）、经度（°）、海拔（km）和UTC时间。输出结果在陆地和海洋区域的均方根误差优于0.5°（磁偏角）和5%（强度）。

三、开发环境准备

操作系统：Windows 7/10/11

四、界面设计

为了提供友好的用户体验，设计了选项卡控件，包含两个页面："WMM2025计算"和"说明"。

4.1 主要控件

区域	控件类型	名称	作用
输入区	TextBox	txtLatitude, txtLongitude, txtAltitude	经纬度、海拔
输入区	DateTimePicker	dtpDateTime	选择日期时间
按钮	Button	btnCalculate	触发计算
输出区	Label	lblDeclinationValue ... lblSecularDeclinationValue	显示8项结果
状态栏	Label	lblStatus	显示计算状态
说明页	Label	label1	显示软件说明文本

4.2 关键代码（Designer.cs 节选）

由于篇幅，完整的设计器代码已省略。核心结构是使用TabControl组织两个TabPage，并在tabPage1中放置输入框、按钮和输出标签组。

注意：在构造器中需要手动绑定按钮的Click事件，因为设计器未自动生成该绑定。

五、核心计算逻辑

5.1 完整代码（Form1.cs）

复制代码


        #region 计算逻辑

        private void btnCalculate_Click(object sender, EventArgs e)
        {
            // 1. 输入解析与校验
            if (!double.TryParse(txtLatitude.Text, out double latitude))
            {
                MessageBox.Show("请输入有效的纬度数值 (-90 到 90)", "输入错误",
                    MessageBoxButtons.OK, MessageBoxIcon.Warning);
                return;
            }
            if (!double.TryParse(txtLongitude.Text, out double longitude))
            {
                MessageBox.Show("请输入有效的经度数值 (-180 到 180)", "输入错误",
                    MessageBoxButtons.OK, MessageBoxIcon.Warning);
                return;
            }
            if (!double.TryParse(txtAltitude.Text, out double altitudeMeters))
            {
                MessageBox.Show("请输入有效的海拔高度 (米)", "输入错误",
                    MessageBoxButtons.OK, MessageBoxIcon.Warning);
                return;
            }
            if (latitude < -90 || latitude > 90)
            {
                MessageBox.Show("纬度范围应为 -90° 到 90°", "输入错误",
                    MessageBoxButtons.OK, MessageBoxIcon.Warning);
                return;
            }
            if (longitude < -180 || longitude > 180)
            {
                MessageBox.Show("经度范围应为 -180° 到 180°", "输入错误",
                    MessageBoxButtons.OK, MessageBoxIcon.Warning);
                return;
            }

            // 2. 时间转换为UTC
            DateTime localDateTime = dtpDateTime.Value;
            DateTime utcDateTime = localDateTime.ToUniversalTime();

            lblStatus.Text = "计算中... 请稍候";
            btnCalculate.Enabled = false;
            Application.DoEvents();

            try
            {
                // 3. 构建坐标和海拔对象
                Coordinate coordinate = new Coordinate(latitude, longitude, utcDateTime);
                Distance altitude = new Distance(altitudeMeters, DistanceType.Meters);

                // 4. 调用WMM2025模型
                Magnetic magnetic = new Magnetic(coordinate, altitude);
                MagneticFieldElements elements = magnetic.MagneticFieldElements;

                // 5. 显示结果
                lblDeclinationValue.Text = $"磁偏角 (Declination): {elements.Declination:F4}°";
                lblInclinationValue.Text = $"磁倾角 (Inclination): {elements.Inclination:F4}°";
                lblTotalIntensityValue.Text = $"磁场总强度 (Total Field): {elements.TotalIntensity:F2} nT";
                lblHorizontalIntensityValue.Text = $"水平分量强度: {elements.HorizontalIntensity:F2} nT";
                lblNorthComponentValue.Text = $"北向分量 (X): {elements.NorthComponent:F2} nT";
                lblEastComponentValue.Text = $"东向分量 (Y): {elements.EastComponent:F2} nT";
                lblVerticalComponentValue.Text = $"垂直分量 (Z): {elements.VerticalComponent:F2} nT";
                lblSecularDeclinationValue.Text = $"磁偏角年变率: {magnetic.SecularVariations.Declination:F4}°/年";

                lblStatus.Text = $"计算完成 | WMM2025 | {utcDateTime:yyyy-MM-dd HH:mm:ss} UTC";
            }
            catch (Exception ex)
            {
                MessageBox.Show($"计算错误:\n{ex.Message}", "错误",
                    MessageBoxButtons.OK, MessageBoxIcon.Error);
                lblStatus.Text = "计算失败，请检查输入";
            }
            finally
            {
                btnCalculate.Enabled = true;
            }
        }

        #endregion

5.2 代码要点解析

输入校验 ：纬度±90°，经度±180°，海拔可为负数（死海等）。使用double.TryParse防止格式异常。
时区处理 ：WMM模型基于UTC时间，用户选择的本地时间通过ToUniversalTime()转换。
海拔单位 ：Distance构造函数接受米为单位，库内部自动转换为公里。
结果属性：
- elements.Declination：磁偏角（°）
- elements.Inclination：磁倾角（°）
- elements.TotalIntensity：总场强（nT）
- elements.HorizontalIntensity：水平强度
- elements.NorthComponent：北向分量（X）
- elements.EastComponent：东向分量（Y）
- elements.VerticalComponent：垂直分量（Z）（注意：旧版本可能用DownComponent）
- magnetic.SecularVariations.Declination：磁偏角年变率
异常处理：捕获模型计算异常（如日期超出有效范围仍会输出警告值，但不会崩溃）。

六、运行效果演示

以北京天安门广场（纬度39.9042°，经度116.4074°，海拔50米）为例，计算2025年6月1日12:00:00的磁场参数，结果如下：

参数	数值
磁偏角	-7.5642°（西偏）
磁倾角	59.2318°
磁场总强度	54213.56 nT
水平分量	27743.22 nT
北向分量	27523.45 nT
东向分量	-3478.12 nT
垂直分量	46587.34 nT
磁偏角年变率	0.0852°/年

注：实际数值可能与NOAA在线计算器有微小差异（在模型精度范围内），这源于海拔处理和舍入方式的不同。

七、常见问题与解决方案

Q1：编译错误"VerticalComponent"不存在？

原因：CoordinateSharp.Magnetic版本低于2.1.5，或使用了错误属性名。
解决：更新NuGet包至最新版；若仍报错，改用elements.DownComponent。

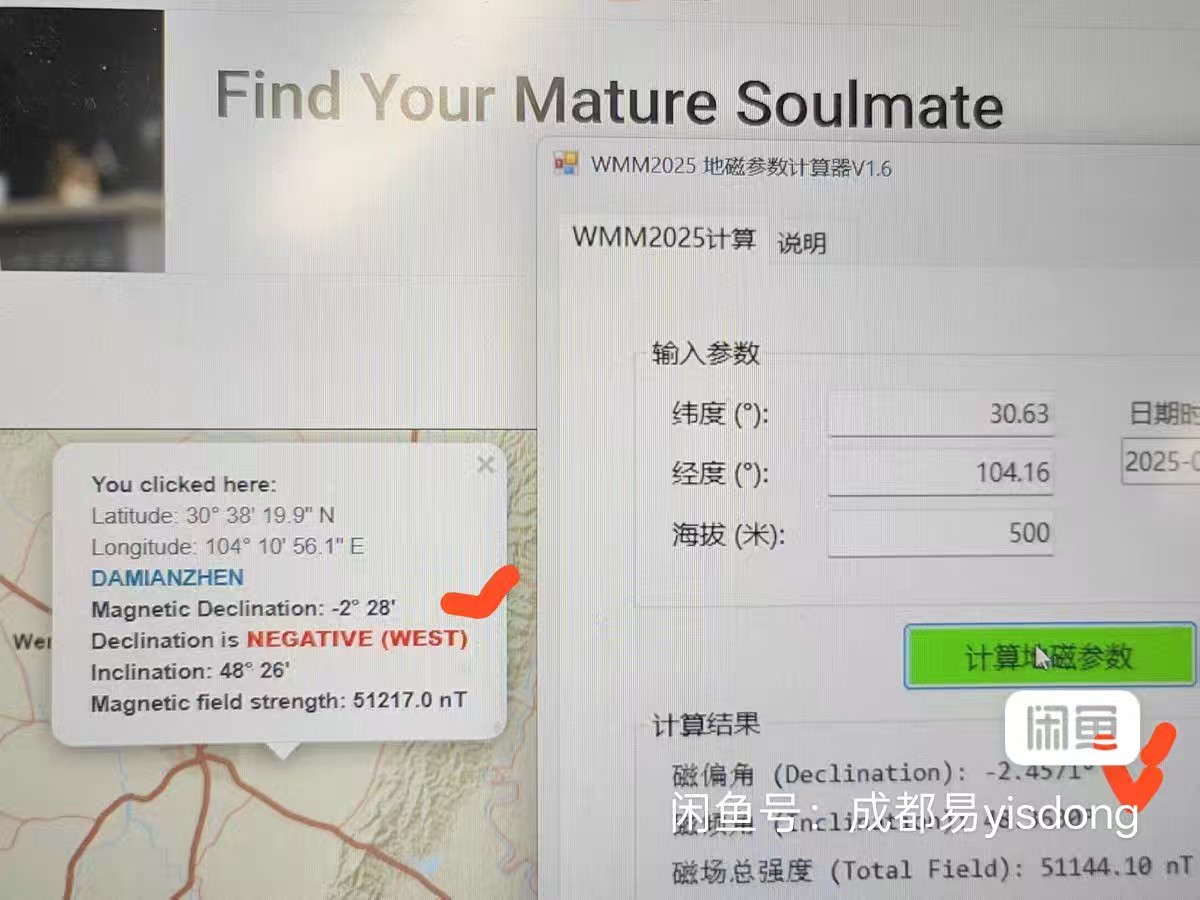

Q2：计算结果与官方工具差异较大？

检查：是否使用了正确的UTC时间？海拔单位是否为米？是否选择了合适的日期（WMM2025有效期为2025-2029）？
参考：可使用NOAA官网的在线计算器验证。

Q3：程序是否需要联网？

无需。模型数据已嵌入DLL，完全离线可用。

Q4：如何支持WMM2020或更早模型？

复制代码

agnetic magnetic = new Magnetic(coordinate, altitude, DataModel.WMM2020);

八、总结与扩展

本文详细介绍了基于C#和WMM2025模型的地磁参数计算器的开发过程该程序可直接集成到导航软件、飞控地面站或传感器校准工具中。

扩展方向：

增加批量坐标计算功能（导入CSV文件）。
添加地磁图可视化（热力图或等值线）。
实现磁力计硬铁/软铁校准算法。
对接实时GPS数据，动态显示当前地磁参数。

希望本文能为从事地磁应用开发的工程师提供实用参考。欢迎在评论区交流讨论！
