引言
在RC遥控车、无人机、航模等动力系统中，电调（Electronic Speed Controller，ESC） 是连接电池、电机与控制系统的核心枢纽，堪称动力系统的"智能大脑"。无论是入门级遥控车的有刷电机，还是穿越机的无刷电机，电调的选型、接线、参数设置都直接决定设备的运行稳定性与使用寿命。
很多新手常因混淆电调分类、不懂安数匹配、接错线导致设备烧毁，本文将结合实操场景，从电调分类、核心参数、接线方法、参数设置到炸机/烧车原因，做全维度深度科普，适合RC玩家、航模爱好者及嵌入式硬件开发者参考。
一、电调分类
电调的分类维度主要基于驱动电机类型、结构形式、控制方式，不同分类适配不同应用场景，具体如下：
1.1 按驱动电机类型分类（核心分类）
（1）有刷电调
- 原理：通过控制MOS管的通断，直接调节有刷电机的电枢电压，实现转速控制，结构简单、成本低。
- 特点：调速精度低、效率一般、有机械换向磨损，噪音较大。
- 适用场景：入门级RC玩具车、小型有刷无人机、教学实验平台（如STM32驱动有刷电机实训）。
（2）无刷电调
- 原理 ：基于三相PWM逆变技术，通过换相控制无刷电机的定子绕组磁场，驱动转子旋转；分有感无刷电调 （带霍尔传感器）和无感无刷电调（无传感器，靠反电动势检测）。
- 特点：调速精度高、效率高、无机械磨损、寿命长，支持大电流输出。
- 适用场景：主流穿越机、航拍无人机、高性能RC车/船、工业级移动机器人（如嵌入式开发中的STM32驱动无刷电机项目）。
1.2 按结构形式分类
（1）分体电调
- 结构：单个电调对应单个电机，独立安装、独立散热。
- 优势：散热好、维修方便，故障时仅单个电机失效，不影响整机。
- 适用：大型航拍无人机、植保机、大尺寸RC车。
（2）四合一电调
- 结构：将4个电调集成在一块电路板上，适配四旋翼无人机的4个电机，体积紧凑、布线整洁。
- 优势：节省空间、降低接线复杂度，是穿越机的主流选择。
- 注意：散热压力大，需做好风道设计。
1.3 按电压适配能力分类
根据支持的电池串联数（S数），可分为2S-3S电调、3S-6S电调、8S及以上高压电调，S数越高，适配电池电压越高，动力越强（后续参数章节会详细讲解S数匹配）。
二、电调相关知识点介绍
2.1 电调的安数（A）的意义
电调的安数（A） 是指持续额定输出电流，代表电调能长期稳定工作的最大电流值，是电调选型的核心指标。
- 核心逻辑：电调安数必须大于电机最大工作电流，且预留20%-30%余量，否则会因过流发热烧毁MOS管、电容等核心元件。
- 举例：某4S电池驱动的无刷电机，最大工作电流为25A，需选择≥30A的电调（25A×1.2=30A），若选20A电调，满油门运行时会迅速过热烧毁。
2.2 如何匹配电调安培数（电机、电池、电调三角关系）
电调安数匹配需遵循"先定电机，再配电调，最后匹配电池"的逻辑，具体步骤如下：
2.2.1 首先根据车型/设备选择电机
电机的KV值 （转速/伏特）、额定功率 、最大电流是选型基础：
- KV值越高，电机转速越快，电流需求越大；
- 大功率电机（如RC车的4274电机）需搭配大电流电调。
实操建议：根据设备定位选电机，入门选低KV小功率电机，高性能选高KV大功率电机。
2.2.2 然后匹配电调安培数
通过电机最大电流计算电调安数，公式如下：
I电调≥1.2×I电机最大I_{电调} \geq 1.2 \times I_{电机最大}I电调≥1.2×I电机最大
- 若设备需长期满负荷运行（如竞速穿越机），可放大至1.5倍余量；
- 参考值：入门RC车选30A-40A电调，高性能穿越机选50A-80A电调，工业级无人机选100A以上电调。
2.2.3 电池和电调的匹配
电池的S数 （串联数）决定输入电压，电调需支持对应S数，严禁超S数使用（如4S电调接6S电池，会直接击穿MOS管）。
- 1S电池：3.7V，适配小型设备；
- 2S电池：7.4V，适配入门小车；
- 3S电池：11.1V，主流航拍无人机；
- 4S/6S电池：14.8V/22.2V，高性能穿越机、大尺寸RC车。
2.3 电调、电池和动力的关系
三者构成动力系统的"铁三角"，相互制约、相互支撑：
| 组件 | 核心作用 | 与电调的关联 |
|---|---|---|
| 电池 | 提供能量，决定电压与放电能力 | 电调的输入电源，需匹配电调S数与放电倍率（C数） |
| 电机 | 输出动力，决定电流需求 | 电调的负载，电调安数需覆盖电机最大电流 |
| 电调 | 精准控流，实现转速调节 | 连接电池与电机，调节电流大小匹配电机需求 |
核心结论：电池决定动力上限，电机决定能耗需求，电调是"桥梁"，需同时匹配电池电压与电机电流。
2.4 电调的BEC输出
2.4.1 BEC的定义与核心作用
BEC（Battery Eliminator Circuit，电池消除电路）是集成于电调的降压稳压模块 ，核心作用是将动力电池的高压（如11.1V、22.2V）转换为5V/6V低压，为接收机、飞控、舵机、图传等低压设备供电，省去单独为控制设备配电池的麻烦，因此得名"电池消除电路"。
2.4.2 BEC的两种类型
| 类型 | 线性BEC | 开关BEC（主流） |
|---|---|---|
| 原理 | 利用电阻分压原理降压，多余电压以热量形式消耗 | 采用DC-DC开关技术，高频通断+电感滤波降压 |
| 效率 | 低（50%-70%），发热大 | 高（85%-95%），发热小 |
| 输出电流 | 小（≤2A），带载能力弱 | 大（3A-10A），适配多设备 |
| 噪音 | 极低，输出平稳 | 轻微高频纹波（优质电调可忽略） |
| 适用 | 入门级玩具电调 | 主流航模/RC电调（如好盈、T-Motor） |
2.4.3 BEC接线关键
- 多电调场景（如四旋翼）：仅保留一个电调的BEC供电，断开其他电调BEC红线，避免多电源冲突；
- 接线注意：正负极严禁接反，否则直接烧毁接收机/飞控。
2.5 电调上电容的作用
电调电路板上的电容（主要是电解电容、陶瓷电容）是核心辅助元件，作用如下：
- 滤波稳压：滤除电池输入的电压波动，避免电压尖峰损坏MOS管；
- 储能缓冲：电机高速运转时瞬间大电流需求，电容可快速补充能量，缓解电池放电压力；
- 保护控制芯片：稳定控制芯片的供电电压，避免因电压波动导致程序异常；
- 抗干扰：减少电磁干扰，提升电调控制信号的稳定性。
关键提示：电容的耐压值、容量需匹配电池S数，6S及以上高压电调需选用高耐压电容（如50V、100V）。
三、电调如何接线及接线的功能

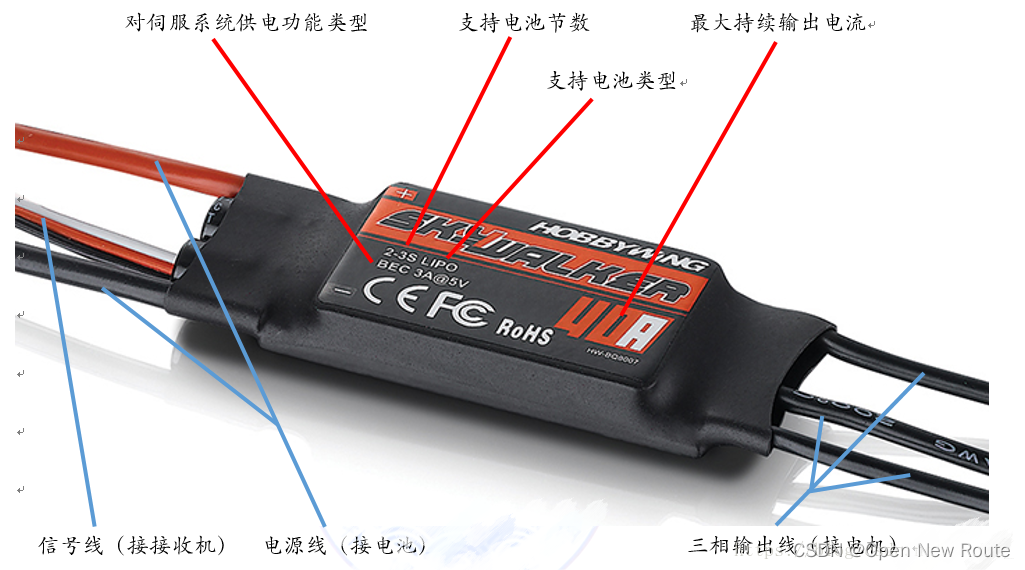

电调接线分为电源输入线、BEC线、电机线、信号控制线，不同设备（RC车/无人机）接线逻辑略有差异，以下分模块详解：
3.1 电调电源线
- 作用：连接动力电池，为电调与电机提供高压动力输入；
- 接口：常见XT60、XT30、香蕉插头，需根据电池电流选择（大电流选XT60）；
- 接线要点：正负极（红正黑负）严禁接反，接反会烧毁电调；接线需拧紧，避免虚接发热。
3.2 电调BEC线
- 作用：输出5V/6V低压，为接收机、飞控等控制设备供电；
- 形态：多为3Pin杜邦线（正、负、信号）或单独电源线，部分电调BEC线与信号线集成；
- 接线要点：仅接一个电调的BEC线到接收机/飞控供电口，其余电调BEC线断开（多电调场景）。
3.3 电调BEC线如何连接接收机
- 找到接收机的BEC供电接口（通常标注"5V""BEC"）；
- 将电调BEC线的红（正）、黑（负）、信号（可选）接入对应接口；
- 若接收机支持自动识别电压，无需额外设置；若为可调BEC，需在电调设置中调整输出电压（5V/6V）。
3.4 电调备用接口
部分电调（如好盈、BLHeli系列）预留编程接口、温度传感器接口、电流检测接口：
- 编程接口：连接电脑，通过配套软件（如BLHeli Suite）刷写固件、调整参数；
- 温度/电流接口：外接传感器，实时监测电调温度、输出电流，实现过温/过流保护；
- 备用信号口：拓展控制功能，如倒车提示、灯光控制等。
四、电调参数设置和调整
电调参数设置直接影响设备运行的平顺性、安全性，以下为核心设置步骤：
4.1 如何设置油门中位（校准油门行程）
油门中位校准是让电调识别遥控器的"中立位""最大油门""最小油门"，避免油门不归零导致电机误启动，步骤如下（以RC车/通用电调为例）：
- 关闭遥控器与电调电源，将遥控器油门推至最大位置；
- 接通电调电源，等待电调发出"滴"声提示（进入校准模式）；
- 将遥控器油门拉至最小位置，电调再次发出提示音，校准完成；
- 打开遥控器电源，测试油门是否平顺，若出现"油门反向"，在电调设置中反转信号。
无人机/穿越机：通过飞控地面站（如QGroundControl、Betaflight）校准电调油门行程，选择对应电调协议（PWM/DShot）。
4.2 如何调整电调参数
主流电调（如BLHeli、好盈）支持通过编程卡、电脑软件、遥控器调整参数，核心参数及设置建议如下：
| 参数项 | 作用 | 设置建议 |
|---|---|---|
| 启动模式 | 控制电机启动平顺性 | 入门选"柔和启动"，竞速选"暴力启动" |
| 刹车力度 | 电机断电后的制动效果 | 0%-100%可调，竞速可设为0，街跑设为30%-50% |
| BEC输出电压 | 控制低压供电电压 | 接收机/飞控用5V，舵机用6V |
| 过流保护阈值 | 电调过流时的保护电流 | 匹配电机最大电流，避免误触发 |
| 换向频率 | 控制电机调速精度 | 穿越机设为48kHz-96kHz，RC车设为16kHz-32kHz |
| 低压保护阈值 | 电池欠压保护电压 | 3S电池设为9.0V，4S设为12.0V，避免过放损坏电池 |
实操工具：
- 嵌入式开发者可通过电调编程口连接STM32/Arduino，实现参数自动化配置；
- 普通玩家可使用电调编程卡或BLHeli Suite软件可视化调整。
五、烧电调的原因
电调烧毁是RC/航模玩家最常见的故障，核心原因均为参数不匹配、接线错误、工况异常，具体拆解如下：
1. 堵转（卡滞）
- 现象：电机被异物卡滞、转子卡死，电调持续输出大电流却无法转动，瞬间发热烧毁；
- 场景：RC车陷入泥地、无人机桨叶缠线、电机轴承损坏；
- 预防：定期检查电机/桨叶，避免卡滞；开启电调"堵转保护"功能。
2. 电调安培小于电机标称电流
- 原因：电调安数未预留余量，电机满负荷运行时电流超过电调上限；
- 案例：电机标称最大电流30A，选用20A电调，满油门运行1分钟即烧毁；
- 预防：严格遵循"电调安数≥1.2×电机最大电流"原则。
3. 用了超过标称电压的电池
- 原因：超S数电池接入电调，击穿MOS管等耐压元件；
- 案例：3S电调接4S电池，瞬间烧毁；
- 预防：核对电调支持的S数，严禁超压使用；部分电调支持自动识别电压，需开启对应功能。
4. 高温天玩车/飞行
- 原因：环境温度高+电调自身发热，散热不良导致元件老化加速，最终击穿；
- 场景：夏季户外长时间满油门运行、电调无散热措施；
- 预防：给电调加装散热片、选择通风良好的安装位置；高温环境减少满负荷运行时间。
5. 接线错误（核心高频原因）
- 电源线正负极接反：直接烧毁电调控制芯片；
- 电机线接错相序：电机无法启动，电调过流保护失效；
- BEC线接反：烧毁接收机/飞控；
- 预防：接线前反复核对正负极，使用万用表测试；新手可先断电测试，再上电运行。
总结
电调作为动力系统的核心，其选型、接线、参数设置的核心逻辑可归纳为：电压匹配S数，电流匹配安数，接线杜绝反接，工况避免异常。无论是嵌入式开发中的STM32电调驱动项目，还是RC玩家的实操调试，掌握这些核心知识点，能大幅降低设备故障概率。
