前言
2026年被称为储能行业"价值元年"，独立储能容量电价机制逐步落地，项目IRR稳定在8%-12%区间。与此同时，500Ah以上大电芯量产、1500V高压系统普及、BMS与PCS深度集成等技术趋势，对电流监测提出了前所未有的综合要求：精度需达到0.5%量级，响应时间进入微秒级，隔离耐压则要满足4kV以上的安全冗余。
一、储能系统电流监测面临的技术挑战
储能系统的电流监测面临与传统工业应用截然不同的复杂工况：
|----------|------------------------------|
| 工况特征 | 具体要求 |
| 直流母线电压 | 已从1000V提升至1500V，隔离耐压需4.3kV以上 |
| 大电芯峰值电流 | 500Ah电芯峰值放电可达2500A，宽量程高精度 |
| 双向流动电流 | PCS需支持充电/放电双向监测 |
| 高频纹波 | PCS开关频率2-20kHz |
| 宽温域运行 | -40°C至85°C |
GB/T 34131-2023对电流采集精度提出明确要求：
• 主回路误差不超过0.2%F.S.
• 一级报警需在300ms内触发
• 保护动作在2秒内完成
二、闭环霍尔传感器在PCS直流侧的应用
2.1 技术原理
闭环霍尔传感器基于霍尔效应原理，通过磁芯聚集原边电流产生的磁场，霍尔元件感应磁通量并输出与原边电流成比例的信号。其核心技术特征为"闭环补偿"结构：副边绕组产生的补偿电流与原边磁通形成平衡，使传感器工作在磁通为零的状态，从而获得优异的线性度和动态响应。

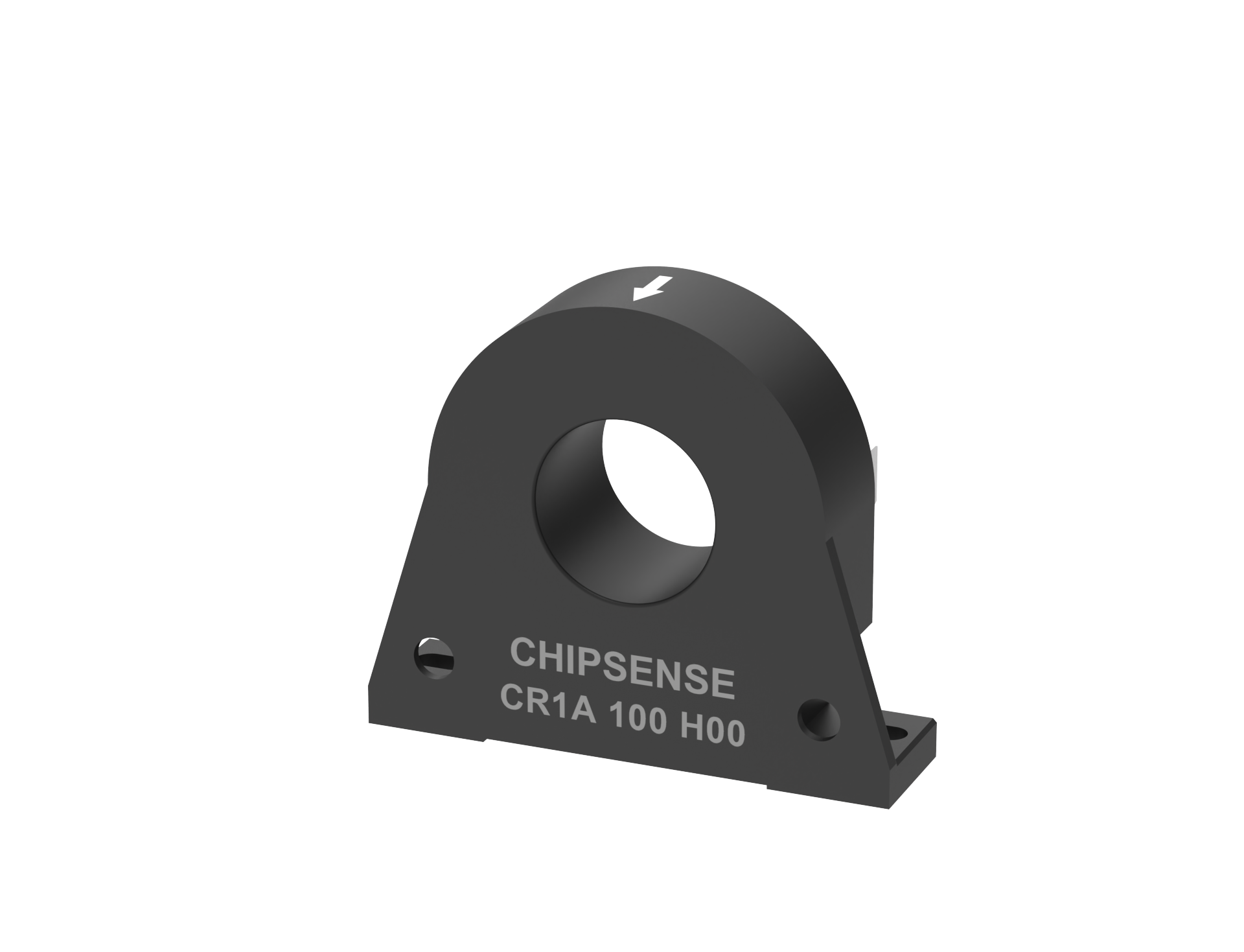

2.2 CR1A H00系列产品关键参数
|----------|----------------------|
| 参数项目 | 规格值 |
| 量程范围 | 50A至300A |
| 过载能力 | 额定值的1.4-2倍 |
| 测量精度 | ±0.5% of IPN（不含零点误差） |
| 频带宽度 | 200kHz（-3dB） |
| 响应时间 | 0.5μs（典型值） |
| 隔离耐压 | 3kV交流（50Hz/1min） |
| 瞬态耐压 | 5.4kV（1.2/50μs） |
| 工作温度 | -40°C至85°C |
| 失调电流温漂 | ±0.2mA |
2.3 典型应用分析
以500kW组串式PCS为例：
• 直流侧电压：1500V
• 额定电流：约333A（双向）
在此工况下，闭环霍尔传感器的200kHz带宽可完整捕捉SiC功率器件引入的高频纹波，0.5μs的响应时间确保过流保护在微秒级时间内完成触发。
2.4 国产化成本优势
|------------|---------------|------------------------|
| 对比项 | 国产CR1A系列 | 进口品牌（LEM/Infineon） |
| 核心性能 | ±0.5%精度、微秒级响应 | 相当 |
| 价格 | 基准 | 高30%-50% |
| 交付周期 | 短 | 长 |
| 2026年市场占有率 | 65%以上 | 35%以下 |
三、磁通门传感器在BMS与绝缘监测中的应用
3.1 磁通门原理
磁通门传感器利用"磁饱和调制"原理实现极高精度的电流测量。其核心结构为双磁芯对称绕组，励磁电流以固定频率使磁芯在正负饱和点之间交替切换。
关键优势：采用斩波调制技术，所有电偏移和磁偏移在调制过程中被自动抵消，传感器获得接近"零漂"的测量稳定性。

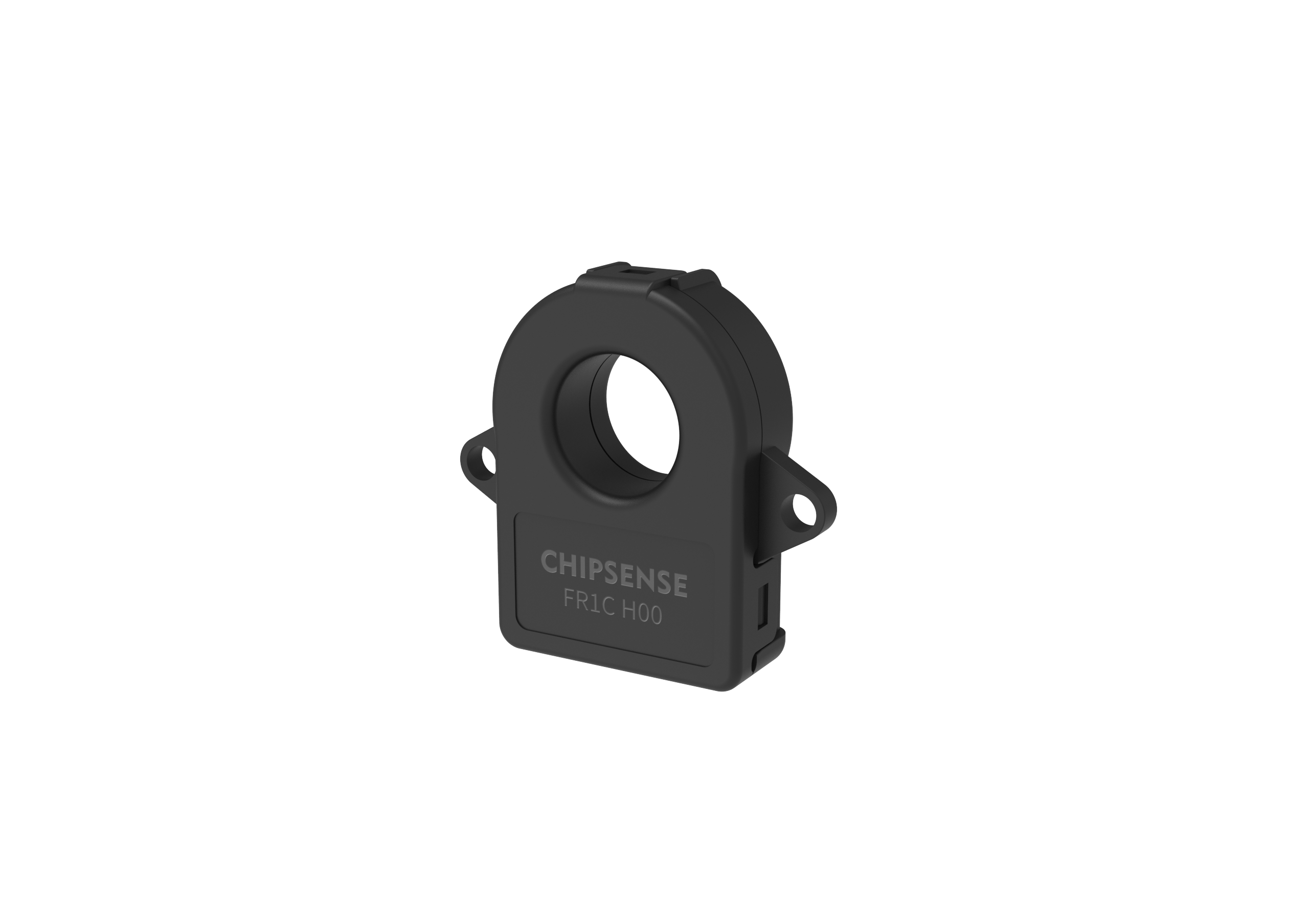

3.2 FR1C 300 H00产品技术规格
|----------|------------------------------|
| 参数类别 | 具体参数 |
| 电流参数 | 原边额定电流：±300A；测量范围：-400A至400A |
| 供电 | 8-16V（兼容12V铅酸电池系统） |
| 通讯 | CAN 2.0B，500Kbps，通讯周期10±1ms |
| 隔离耐压 | 交流7.8kV，瞬态14.5kV |
| 精度指标 | 25°C：±0.3% IPN；全温度：±0.5% IPN |
| 温度特性 | 增益温漂：±0.05%/K；线性误差：0.1%FS |
| 分辨率 | 理论1mA，配合滤波可达μA级 |
3.3 μA级分辨率在绝缘监测中的价值
1500V高压直流系统中，绝缘电阻降低导致的漏电流可能在热失控发生前数小时就已出现。
|------------|-----------|----------|
| 漏电检测方案 | 检测能力 | 预警效果 |
| 传统A型漏电保护器 | 30mA（仅交流） | 滞后 |
| FR1C磁通门方案 | 5mA以下（直流） | 提前2-3数量级 |
某50MWh储能电站实际应用：FR1C传感器成功捕捉到绝缘材料初期老化产生的μA级漏电信号，实现国标30mA阈值提前2-3个数量级的早期预警。
3.4 CAN数字化输出优势
• 无需外接模数转换器，直接接入BMS CAN网络
• CAN ID可配置，通讯周期10ms刷新
• 内置8类故障自诊断：磁通门振荡异常、ADC/DAC故障等
四、技术选型决策矩阵
|--------------|------------|------------------|
| 应用场景 | 推荐方案 | 选型优先级 |
| PCS直流侧监测 | 闭环霍尔传感器 | 带宽>响应>隔离>精度 |
| BMS总回路监测 | 磁通门传感器 | 精度>分辨率>数字化>隔离 |
| 绝缘监测 | 磁通门传感器（必须） | 分辨率>响应>阈值 |
量程选择建议
PCS直流侧：额定电流 = 实际峰值电流 × (1.2~1.5)
技术标签 ：储能电流传感器 | 闭环霍尔 | 磁通门 | PCS | BMS | 绝缘监测 | 选型指南
