1. 引言
变电站操作电源系统是电网安全运行的核心支撑，直流屏则是这个系统的"最后一道防线"。当交流电源消失时，正是直流屏里的蓄电池组接管保护跳闸、控制信号和事故照明------这套系统的可靠性直接决定了故障时能不能"兜得住底"。
但问题在于，这道防线的"感知神经"------电流监测模块------正在面临前所未有的挑战。
2. 传统方案的精度退化问题
2.1 行业抽检数据
2025年某省级电网公司的抽检数据揭示了一个令人担忧的现象：运行超过5年的直流屏电流传感器，有超过37%出现了超过技术规范允许的测量偏差。
2.2 退化机理分析
传统开环霍尔传感器精度退化的主要原因包括：
|----------|------------|--------------|
| 退化因素 | 影响机理 | 退化速度 |
| 温度循环 | 霍尔元件温度系数累积 | 每年0.05%-0.1% |
| 零点漂移 | 磁芯磁滞效应累积 | 每年0.05%-0.1% |
| 磁场干扰 | 周围设备磁场累积影响 | 不确定 |
2.3 精度退化的危害
• 蓄电池核容测试误判：本该更换的电池判定为"状态良好"
• 保护定值偏离：导致保护继电器拒动或误动
• 状态检修失效：基于错误数据的维护决策
3. 核心矛盾分析
3.1 宽量程与高精度的矛盾
直流屏电流监测需要覆盖的量程范围：
• 微安级：绝缘监测漏电流（μA级）
• 安培级：浮充电流（mA~A级别）
• 百安级：冲击放电电流（数百A）
单一量程传感器难以兼顾各区间精度要求。
3.2 长期稳定性与成本压力
电力设备设计寿命20-30年与电流传感器电子元器件老化之间的矛盾。
3.3 数字化接口断层
|------------|---------------|
| 传统接口 | 现代需求 |
| 4-20mA模拟输出 | IEC 61850数字通信 |
| 0-5V电压输出 | SV采样值输出 |
| 单向数据传输 | 双向诊断信息交互 |
4. 技术方案对比
4.1 开环霍尔 vs 闭环霍尔
开环霍尔传感器原理：
• 霍尔元件直接感应被测电流产生的磁场
• 结构简单，成本较低
• 精度受温度影响大
闭环霍尔传感器原理：
• 零磁通测量：通过副边线圈产生补偿电流
• 磁芯始终工作在接近零磁通状态
• 磁滞效应被抑制
性能参数对比：
|--------|----------|----------|
| 参数 | 开环霍尔 | 闭环霍尔 |
| 精度 | ±1% | ±0.5% |
| 线性度 | 0.5% | 0.1% |
| 频带宽度 | 20-50kHz | 200kHz |
| 响应时间 | 5-10μs | 0.5μs |
| 零点漂移 | ±1mA | ±0.2mA |
| 成本系数 | 1.0 | 1.5-2.0 |

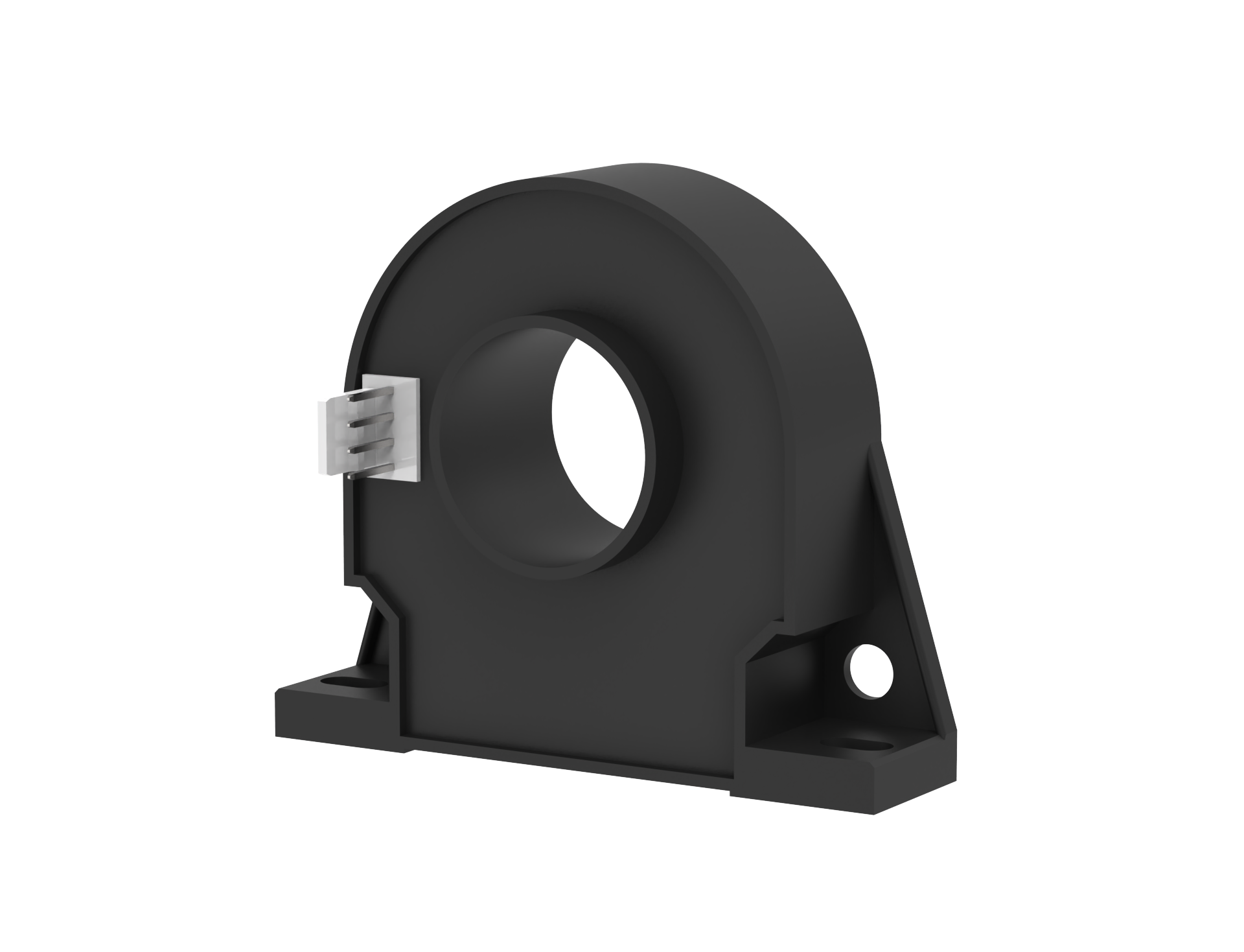

典型型号：
• CR1A系列闭环霍尔传感器：±0.5%精度，200kHz带宽，0.5μs响应时间
4.2 磁通门技术
适用场景：
• 绝缘监测微弱漏电流检测（mA级）
• 数百伏共模电压背景
• 微安级分辨率需求
技术优势：
• 年漂移控制在微安级别
• 优异的长期零点稳定性
• 典型型号：FR系列磁通门漏电流传感器
4.3 数字补偿技术
在传感器内部集成微处理器，实现：
• 温度补偿算法
• 线性修正
• 零点校准
• 在线更新校准参数
5. 改造案例分析
5.1 220kV枢纽变电站改造
背景：
• 2010年投运，采用传统开环霍尔
• 2023年检修发现零点偏移超过±15mA
改造方案：
• CR1A系列闭环霍尔替换
• 增加Modbus通信接口
效果：
• 精度：±2.5% → ±0.5%
• 实现传感器状态可视化
5.2 省级蓄电池在线监测项目
规模：
• 200余座110kV及以上变电站
• 每个蓄电池组配置FR系列磁通门传感器
成效：
• 预警40余组微短路隐患电池包
• 避免迎峰度夏期间电池热失控风险
5.3 直流屏厂家数字化升级
技术路线：
• 全面采用数字接口智能传感器
• 内置温度补偿和自诊断功能
• 支持IEC 61850-9-2LE SV输出
价值：
• 实现电流数据全生命周期管理
• 完整保存精度校准记录
• 支撑设备状态检修
6. 行业趋势展望
6.1 器件层面
国产闭环霍尔传感器性能追平进口品牌，成本和交付周期优势明显。
6.2 系统层面
交直流一体化电源系统推动电流监测从分散走向集中。
6.3 智能化层面
AI技术实现从"出了问题再告警"到"看到趋势就预警"的跨越。
7. 选型建议
|--------|----------|-----------------|
| 场景 | 推荐方案 | 关键指标 |
| 一般监测 | 闭环霍尔 | ±0.5%精度 |
| 绝缘监测 | 磁通门 | μA级分辨率 |
| 新建数字化站 | 智能传感器 | IEC 61850接口 |
| 在役改造 | 闭环霍尔+通信 | Modbus/Profibus |
8. 结论
本文通过对直流屏电流监测技术演进的系统分析，为电力运维人员提供了切实可行的升级参考。建议结合实际工况选择合适的技术方案，并重视传感器的定期校准和状态监测。
