【大恒相机】C++ 设备枚举+打开关闭+启停采集（基础入门）

lclin_20202026-04-15 13:54

【大恒相机】C++ 设备枚举+打开关闭+启停采集（基础入门））

本文适合：大恒相机新手、VS2010使用者、工业视觉二次开发工程师，全程图文+步骤，从新建项目到运行成功，每一步都详细说明，零基础也能上手，纯控制台无界面，适合项目集成。

文章目录

1. 前言

大恒相机是工业视觉、机器视觉领域非常常用的相机品牌，这篇文章是大恒相机入门第一篇，代码极简、注释超详细、无报错、可直接运行。

本文基于大恒相机GalaxySDK，实现工业视觉开发最基础、最核心的完整流程------设备枚举、相机打开、采集启停、相机关闭，采用纯控制台实现（无任何界面），可直接复制到项目中二次开发，也可作为新手入门的第一个大恒相机实操案例。

适用场景：工业项目集成、相机调试、批量设备检测，适合大恒自产GigE/USB/CXP全系列相机。

适合：

✅ 刚接触大恒 SDK 的新手

✅ 想快速跑通基础流程

✅ 做课程设计 / 毕业设计

✅ VS2010 / VS2019 / VS2022 通用

实现功能

本程序实现大恒相机最核心的完整流程：

  1. 初始化 SDK
  2. 枚举所有已连接相机
  3. 打印相机信息（SN、型号、IP）
  4. 打开第一个相机
  5. 自动开启图像采集
  6. 自动停止图像采集
  7. 安全关闭设备、释放资源
  8. 异常捕获，报错不闪退

2. 开发环境准备（提前必看）

在开始操作前，必须准备好以下环境，否则会导致项目报错、无法运行：

  1. 操作系统：Windows 7/10/11（32位/64位均可，建议64位）

  2. IDE：Visual Studio 2010（本文以VS2010为例，其他版本操作一致）

  3. SDK：大恒GalaxySDK（必须安装，建议安装最新版本，安装路径默认即可）

  4. 硬件：大恒工业相机（GigE/USB均可），已正常连接电脑相机灯是绿色（USB相机直接插USB口，GigE相机确保IP与电脑在同一网段）

  5. 权限：电脑以管理员身份运行VS2010（避免权限不足，导致无法打开相机）

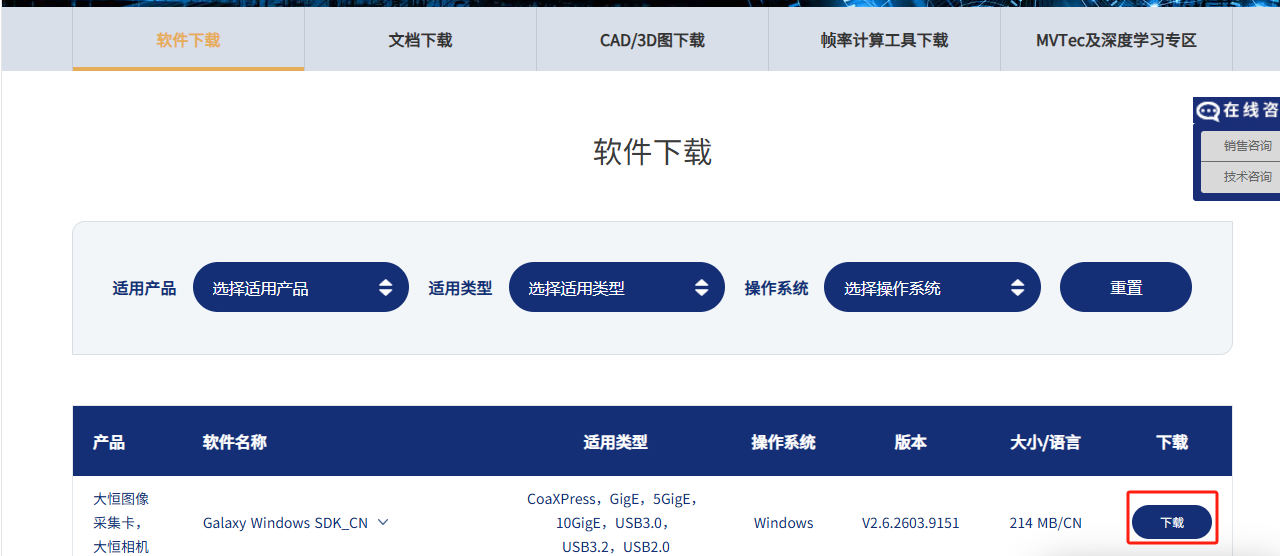

补充：GalaxySDK下载地址（ 大恒官网）：（进入官网下载中心→软件下载→windows第一个就行），安装时一路下一步，默认安装路径为：C:\Program Files\Daheng Imaging\GalaxySDK（64位系统）。

3. VS2010新建控制台项目（一步一步来）

全程步骤如下：

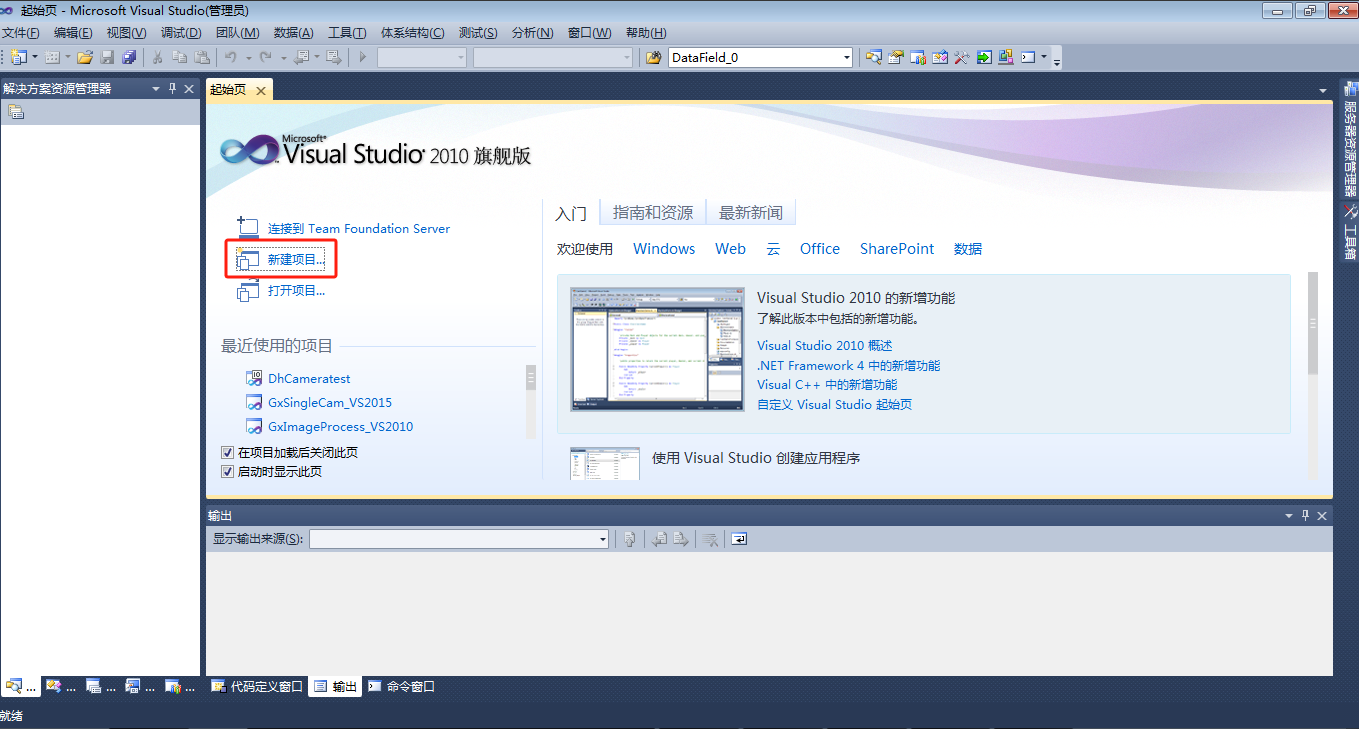

步骤1：打开VS2010

点击电脑开始菜单→找到"Microsoft Visual Studio 2010"→右键"以管理员身份运行"（重点！必须管理员身份，否则后续打开相机可能报错）。

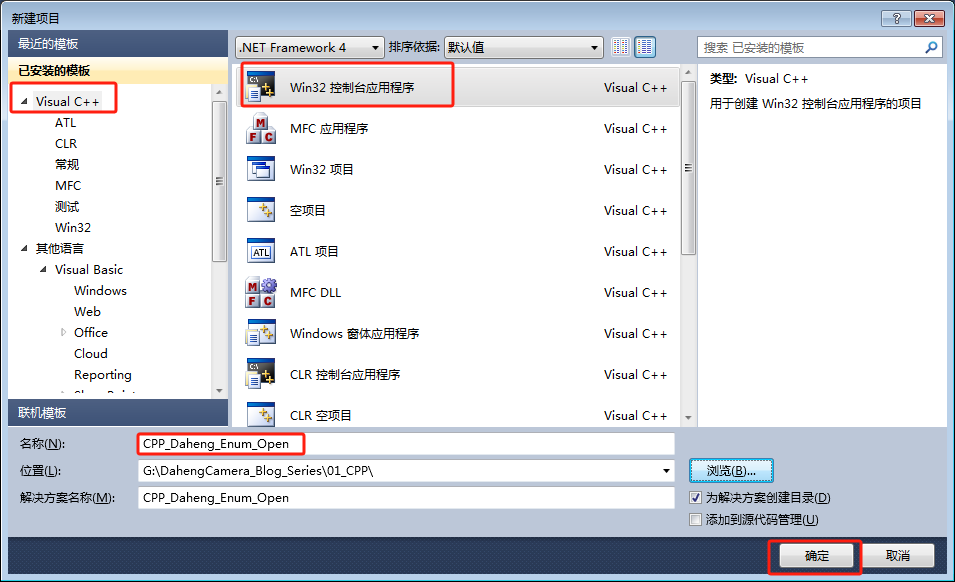

步骤2：新建项目

  1. 打开VS2010后，点击左上角【文件】→【新建】→【项目】（快捷键：Ctrl+Shift+N）；

  2. 在弹出的"新建项目"窗口中，左侧选择【Visual C++】→【Win32控制台应用程序】→"名称"处输入项目名：CPP_Daheng_Enum_Open；

  3. "位置"处选择自己的项目保存路径（建议新建一个"大恒相机C++项目"文件夹，统一存放，避免混乱）；

  4. "解决方案名称"默认和项目名一致即可，取消勾选"创建目录用于解决方案"（可选，勾选也不影响）；

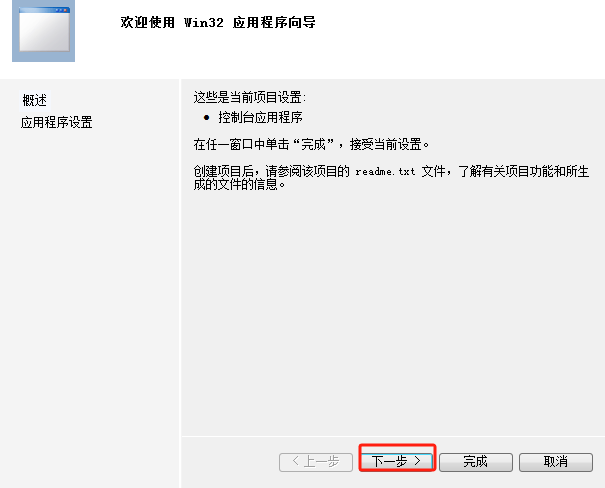

5.选择 【下一步】

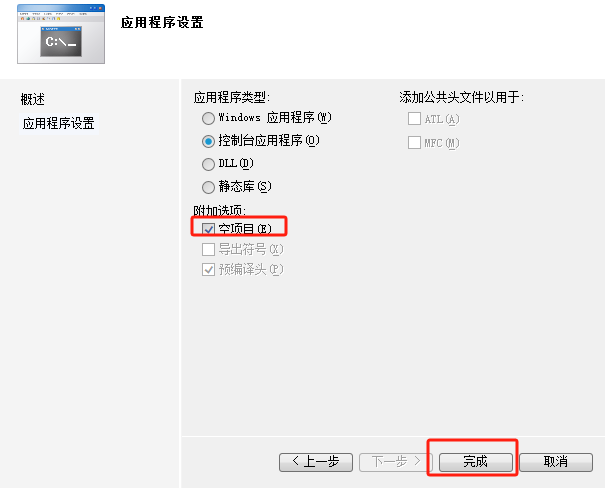

6.选择【空项目】→【完成】

  1. 点击【确定】，完成空项目创建。

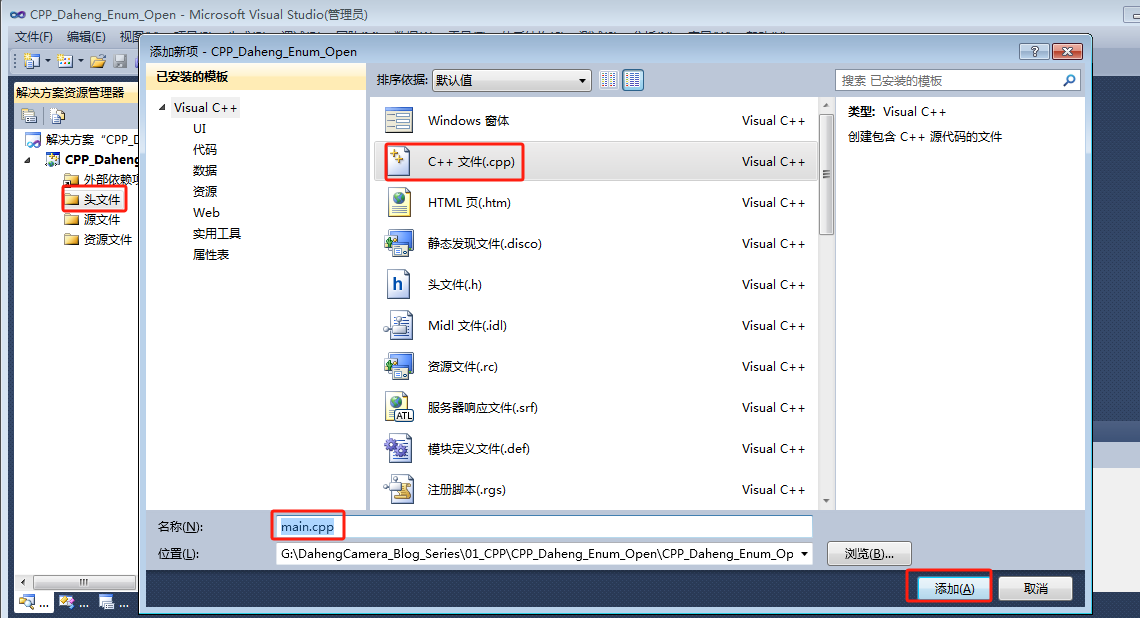

步骤3：新建源文件（main.cpp）

  1. 项目创建完成后，在VS左侧"解决方案资源管理器"中，右键点击【源文件】→【添加】→【新建项】；

  2. 在弹出的"添加新项"窗口中，左侧选择【Visual C++】→【C++文件(.cpp)】；

  3. 右侧"名称"处输入：main.cpp（必须是main.cpp，否则程序无法运行）；

  4. 点击【添加】，此时main.cpp文件创建完成，选到【x64】，后续我们将代码粘贴到这个文件中。

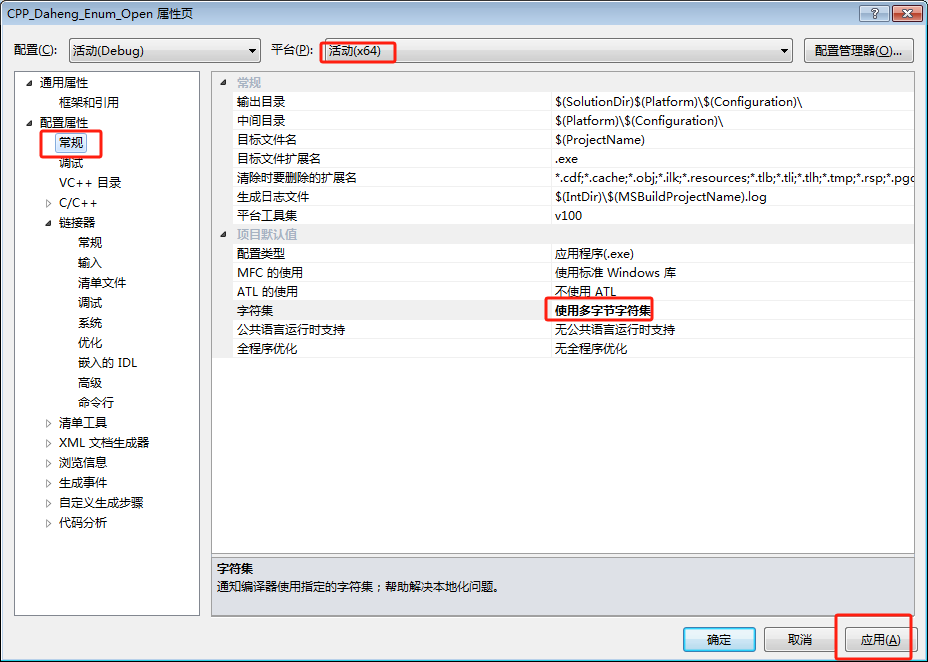

步骤4：设置项目字符集（关键步骤）

  1. 右键点击项目名称"CPP_Daheng_Enum_Open"→【属性】（快捷键：Alt+F7）；

  2. 在弹出的"项目属性"窗口中，左侧选择【配置属性】→【常规】；

  3. 右侧找到"字符集"，点击下拉框，选择【使用多字节字符集】（重点！如果选择"使用 Unicode 字符集"，会导致SDK相关函数报错）；

  4. 点击窗口右下角【应用】→【确定】，完成字符集设置。

4. 大恒GalaxySDK配置（关键步骤，必看）

SDK配置是核心，配置错误会导致"找不到头文件""链接失败"等问题，全程按步骤来，不要漏一步：

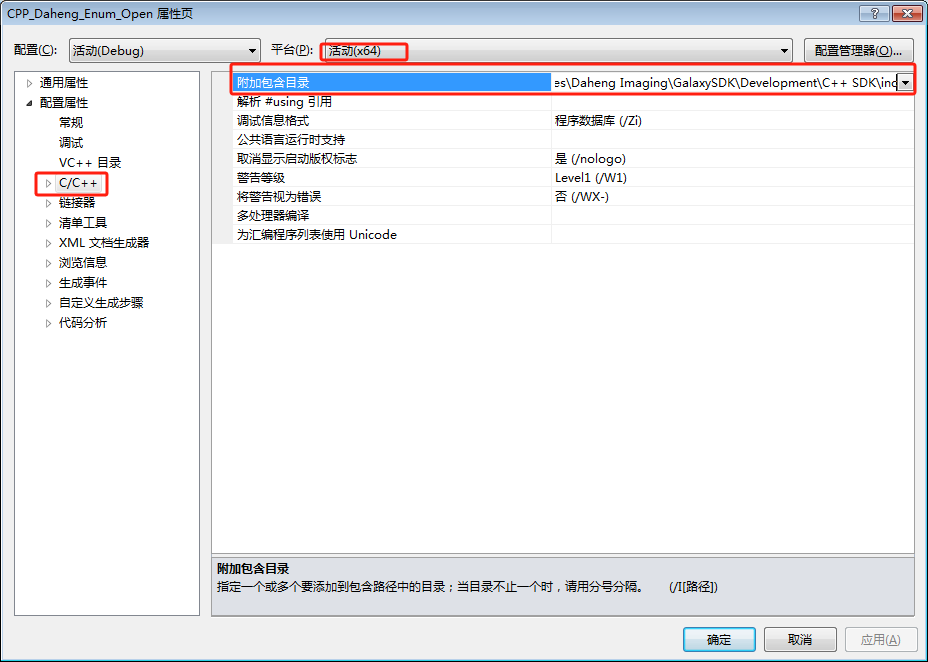

步骤1：配置包含目录（让VS找到SDK头文件）

  1. 右键点击项目名称"CPP_Daheng_Enum_Open"→【属性】→【配置属性】→【C/C++】→【常规】；

  2. 右侧找到"附加包含目录"，点击右侧的"..."按钮；

  3. 在弹出的"附加包含目录"窗口中，点击【添加】，然后粘贴SDK的inc目录路径：

------ 64位系统默认路径：C:\Program Files\Daheng Imaging\GalaxySDK\Development\C++ SDK\inc

  1. 粘贴完成后，点击【确定】→【应用】，包含目录配置完成。

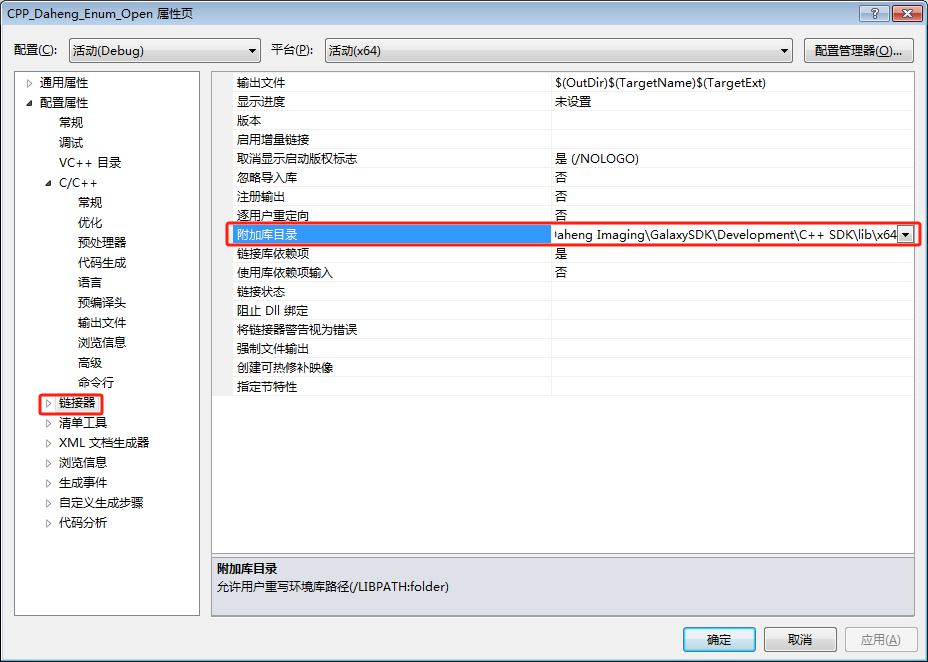

步骤2：配置库目录（让VS找到SDK库文件）

  1. 还是在"项目属性"窗口中，【配置属性】→【链接器】→【常规】；

  2. 右侧找到"附加库目录"，点击"..."按钮；

  3. 点击【添加】，粘贴SDK的lib目录路径（根据自己的系统选择32位或64位）：

------ 64位系统：C:\Program Files\Daheng Imaging\GalaxySDK\Development\C++ SDK\lib\x64

  1. 点击【确定】→【应用】，库目录配置完成。

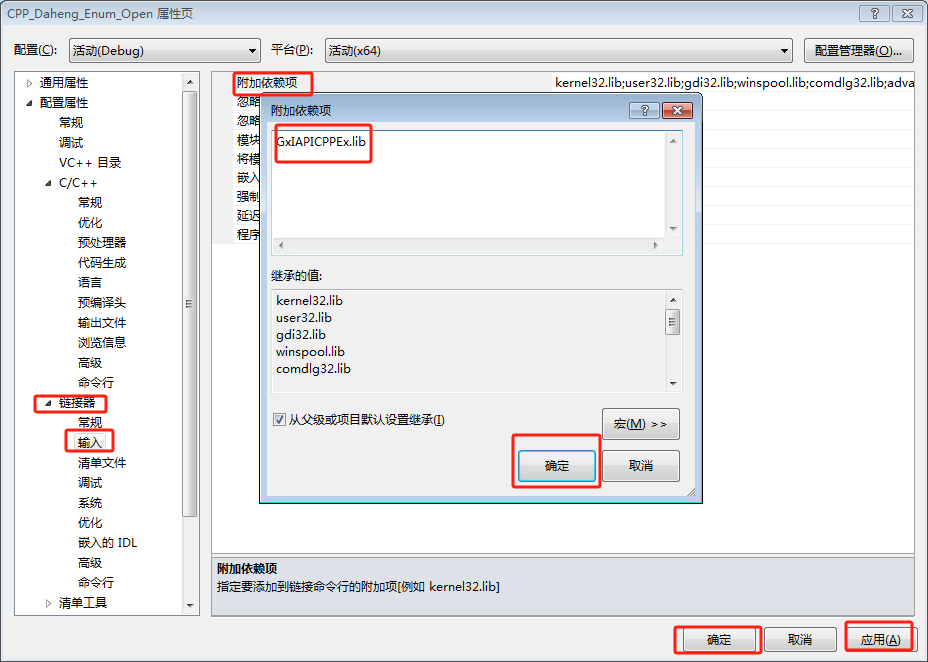

步骤3：配置链接器输入（添加SDK库文件）

  1. 继续在"项目属性"窗口中，【配置属性】→【链接器】→【输入】；

  2. 右侧找到"附加依赖项"，点击右侧的"..."按钮；

  3. 在弹出的窗口中，输入：GxIAPICPPEx.lib（大恒SDK核心库文件，必须输入正确，不能多字少字）；

  4. 点击【确定】→【应用】→【确定】，SDK配置全部完成。

补充：如果配置完成后仍报错，可重启VS2010，重新打开项目，一般能解决问题。

5. 完整代码（可直接复制，无冗余）

打开我们新建的main.cpp文件，删除里面的空内容，复制下面的完整代码，粘贴进去（复制全部，不要漏行）：

cpp 复制代码
#include <iostream>
// 引入大恒SDK头文件（必须包含，否则无法使用SDK函数）
#include "GalaxyIncludes.h"
// 引入延时函数所需头文件（用于模拟采集时长）
#include <windows.h>
// 使用标准命名空间，避免每次写cout都要加std::
using namespace std;

// 主函数，程序入口
int main()
{
	// 1. 初始化大恒GalaxySDK
	// IGXFactory是SDK的核心工厂类，GetInstance()获取单例，Init()初始化SDK
	IGXFactory::GetInstance().Init();
    try
    {
		// 2. 枚举本地所有已连接的相机设备
			// vectorDeviceInfo 是相机设备信息数组，用于存储所有扫描到的相机信息
			gxdeviceinfo_vector vectorDeviceInfo;
			IGXFactory::GetInstance().UpdateDeviceList(1000, vectorDeviceInfo);
			if (0 == vectorDeviceInfo.size())
			{
				cout << "【错误】未扫描到任何大恒相机设备！" << endl;
				// 未扫描到相机，先释放SDK资源，再退出程序
				IGXFactory::GetInstance().Uninit();
				return -1;
			}
			// 3. 打印扫描到的相机数量及详细信息
			cout << "【成功】扫描到的相机数量：" << vectorDeviceInfo.size() << " 台" << endl;
			cout << "========================================" << endl;

			// 遍历相机信息数组，打印每台相机的关键信息
			for (int i = 0; i < vectorDeviceInfo.size(); i++)
			{
				cout << "设备索引：" << i << endl;          // 相机索引（打开相机时用到）
				cout << "SN 码：" << vectorDeviceInfo[i].GetSN() << endl; // 相机唯一SN码
				cout << "相机型号：" << vectorDeviceInfo[i].GetModelName() << endl;   // 相机型号
				cout << "IP 地址：" << vectorDeviceInfo[i].GetIP() << endl;    // 相机IP地址（GigE相机才有）
				cout << "===================打开第一个相机=====================" << endl;
			}

			// 4. 打开指定索引的相机（这里打开第1台，索引为0）
			//打开第一台设备以及设备下面第一个流
			CGXDevicePointer ObjDevicePtr = IGXFactory::GetInstance().OpenDeviceBySN(vectorDeviceInfo[0].GetSN(),GX_ACCESS_EXCLUSIVE);
			cout << "打开相机成功！" << endl;
			CGXStreamPointer ObjStreamPtr = ObjDevicePtr->OpenStream(0);
			//获取远端设备属性控制器
			CGXFeatureControlPointer ObjFeatureControlPtr = ObjDevicePtr->GetRemoteFeatureControl();
			//获取流层属性控制器
			CGXFeatureControlPointer objStreamFeatureControlPtr = ObjStreamPtr->GetFeatureControl();
			//提高网络相机的采集性能,设置方法参考以下代码（目前只有千兆网系列相机支持设置最优包长）。
			GX_DEVICE_CLASS_LIST objDeviceClass = ObjDevicePtr->GetDeviceInfo().GetDeviceClass();
			if (GX_DEVICE_CLASS_GEV == objDeviceClass)
			{
				//判断设备是否支持流通道数据包功能
				if (true == ObjFeatureControlPtr->IsImplemented("GevSCPSPacketSize"))
				{
					//获取当前网络环境的最优包长值
					int nPacketSize = ObjStreamPtr->GetOptimalPacketSize();
					//将最优包长值设置为当前设备的流通道包长值
					 ObjFeatureControlPtr->GetIntFeature("GevSCPSPacketSize")->SetValue(nPacketSize);
				}
			}

			// 5.开始采集
			//发送开采命令
			ObjStreamPtr->StartGrab();
			ObjFeatureControlPtr->GetCommandFeature("AcquisitionStart")->Execute();

			cout << "开始采集成功！此处可添加取图逻辑，第一篇仅做启停演示，预留扩展位置，模拟采集1秒" << endl;

			// 此处可添加取图逻辑，第一篇仅做启停演示，预留扩展位置
			Sleep(1000); // 模拟采集1秒，可删除

			// 6.停止采集（停采）

			//发送停采命令
			ObjFeatureControlPtr->GetCommandFeature("AcquisitionStop")->Execute();
			ObjStreamPtr->StopGrab();
			cout << "停止采集成功！" << endl;

			// 7.释放资源：关闭流通道→关闭相机→释放SDK
			//释放资源
			ObjStreamPtr->Close();
			ObjDevicePtr->Close();


    }catch(CGalaxyException&e)
    {
        cout<<"错误码: "<<e.GetErrorCode() <<endl;
        cout<<"错误描述信息: "<<e.what() <<endl;
    }catch(std::exception&e)
    {
        cout<<"错误描述信息: "<<e.what() <<endl;
    }
    //反初始化库
    IGXFactory::GetInstance().Uninit();
	// 程序运行完成，提示退出
	cout << "【完成】相机已关闭，SDK资源已释放，程序正常退出！" << endl;
	system("pause"); // 暂停控制台，方便查看运行结果（避免程序一闪而过）
	return 0;
}

6. 代码关键步骤讲解（超详细）

  1. 初始化 SDK
cpp 复制代码
IGXFactory::GetInstance().Init();

必须第一个调用，用于初始化相机底层库。

  1. 枚举设备
cpp 复制代码
gxdeviceinfo_vector vectorDeviceInfo;
IGXFactory::GetInstance().UpdateDeviceList(1000, vectorDeviceInfo);

扫描所有连接的相机，存入列表。

  1. 打印设备信息

可以看到：

  • 设备索引
  • SN 码（唯一）
  • 相机型号
  • IP 地址（GigE 相机）
  1. 打开相机（通过 SN 打开）
cpp 复制代码
CGXDevicePointer ObjDevicePtr = IGXFactory::GetInstance().OpenDeviceBySN(...)

稳定、安全、不会打开错设备。

  1. 开启采集（最重要）
cpp 复制代码
ObjStreamPtr->StartGrab();
ObjFeatureControlPtr->GetCommandFeature("AcquisitionStart")->Execute();

这两句必须一起调用：

StartGrab ()：开启流通道

AcquisitionStart：让相机开始发图

  1. 停止采集
cpp 复制代码
ObjFeatureControlPtr->GetCommandFeature("AcquisitionStop")->Execute();
ObjStreamPtr->StopGrab();

顺序不能反，否则会报错。

  1. 释放资源
cpp 复制代码
//释放资源
//关闭流
ObjStreamPtr->Close();
// 关闭设备
ObjDevicePtr->Close();
 //反初始化库
 IGXFactory::GetInstance().Uninit();

7.运行程序

  1. 在VS2010中，点击顶部菜单栏【调试】→【开始执行（不调试）】（快捷键：Ctrl+F5）；

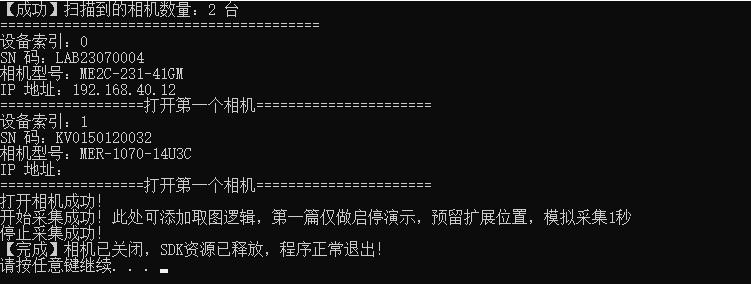

  2. 如果配置正确、相机连接正常，会弹出控制台窗口，显示运行结果。

8. 常见运行失败及排查方法

  1. 报错"未扫描到任何大恒相机设备"：

    • 排查1：相机是否正常连接电脑,相机灯是否为绿色（USB线是否插紧，网线是否插好）；

    • 排查2：GigE相机是否和电脑在同一网段（可通过大恒SDK自带的"GalaxyView"软件查看相机IP）；

    • 排查3：是否安装了正确的GalaxySDK，且SDK版本和相机型号匹配。

  2. 报错"打开索引0的相机失败"：

    • 排查1：是否以管理员身份运行VS2010；

    • 排查2：相机是否被其他软件占用（比如GalaxyView软件，关闭其他占用相机的软件）；

    • 排查3：相机索引是否正确（比如扫描到1台相机，索引只能是0，不能是1）。

    1. 开始采集失败
    • 没开流通道
    • 相机参数异常
    • 带宽不足

  3. 停止采集报错

    • 顺序错误
    • 设备已关闭

  4. 报错"找不到GalaxyIncludes.h"：

    • 排查：SDK包含目录配置错误，重新检查"附加包含目录"的路径是否正确，是否粘贴了正确的inc目录。

  5. 报错"无法解析的外部符号"：

    • 排查1：SDK库目录配置错误，重新检查"附加库目录"的路径；

    • 排查2："附加依赖项"是否输入了"GxIAPICPPEx.lib"，是否多字少字，是否不符合当前的版本64位/32位。

9. SDK配置常见错误及解决方法

新手最容易在SDK配置上出错，这里汇总最常见的3个错误，直接对照解决：

  1. 错误1：fatal error C1083: 无法打开包括文件:"GalaxyIncludes.h": No such file or directory

    • 解决方法：重新配置"附加包含目录"，确保路径正确（比如64位系统：C:\Program Files\Daheng Imaging\GalaxySDK\Development\C++ SDK\inc），配置完成后重启VS。

  2. 错误2：error LNK2019: 无法解析的外部符号 "public: static class IGXFactory & __cdecl IGXFactory::GetInstance(void)"

    • 解决方法：重新配置"附加库目录"和"附加依赖项"，确保库目录路径正确，附加依赖项输入"GxIAPICPPEx.lib"。

  3. 错误3：error C2664: "void __cdecl std::basic_ostream<char,struct std::char_traits>::operator<<(void const *)": 无法将参数 1 从"const wchar_t *"转换为"void const *"

    • 解决方法：项目字符集设置错误，重新设置为"使用多字节字符集"，步骤见"3. 步骤4"。

10. 注意事项（避坑指南）

  1. 必须以管理员身份运行VS2010，否则会出现"权限不足，无法打开相机"的错误。

  2. 项目字符集必须设置为"使用多字节字符集"，否则会出现字符转换错误。

  3. SDK配置的路径必须正确，64位系统和32位系统的lib目录路径不同，不要混淆。

  4. 程序退出前，必须调用ObjDevicePtr->Close()和IGXFactory::GetInstance().Uninit()，否则会导致相机占用，下次无法打开。

  5. 如果是GigE相机，必须确保相机IP和电脑IP在同一网段（比如电脑IP：192.168.0.5，相机IP：192.168.0.10），可通过GalaxyView软件修改相机IP。

  6. 代码中不要随意删除或修改核心语句（比如SDK初始化、释放资源的语句），否则会导致程序报错或相机异常。

配套资源下载（VS工程直接用）

本文配套完整VS2010控制台工程，已配置好SDK，无需手动配置，下载后直接用VS2010打开，编译运行即可。

资源包含：

  • 完整VS2010项目文件（.vcxproj、.sln等）

  • main.cpp（已粘贴完整代码）

  • SDK配置说明文档（备用）

下载地址： 【C++ 大恒相机】设备枚举 + 打开 + 开始采集 + 停止采集（完整控制台源码）

总结

本文实现了大恒相机最基础的设备枚举与打开关闭功能，纯控制台无界面，适合二次开发集成，全程详细讲解了从新建项目、SDK配置到运行测试的每一步，新手也能轻松上手。

后续将持续更新大恒相机C++控制台系列教程，涵盖取图、触发、参数设置等核心功能，关注我，后续内容不迷路！

如果运行过程中遇到问题，可在评论区留言，看到会第一时间回复解答。
