SiFli官方Ozone说明文档

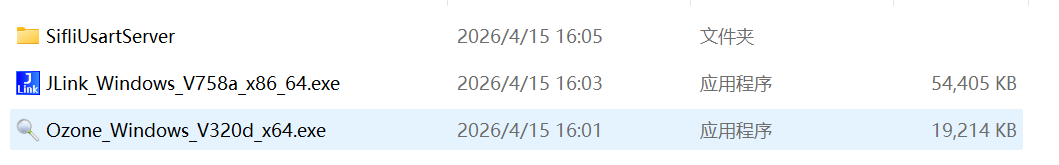

软件准备

• 本文以调试SFLB52_NOR为例

• Ozone：调试用软件

  • 下载：https://www.segger.cn/downloads/jlink/Ozone_Windows_V320d_x64.exe

• JLINK：连接工具

  • 下载：https://www.segger.cn/downloads/jlink/JLink_Windows_V758a_x86_64.exe

• SifliUsartServer：没有SWD口可用此工具连接Jlink

  • 一般在SDK工具文件夹下会有该工具SiFli-SDK\main\tools
  • 下载：https://wiki.sifli.com/tools/index.html
  • 软件说明：https://docs.sifli.com/projects/solution/6.tools/UsartServer_UM.html

下载好后双击安装即可

软件配置

软件安装完成后还需要完成一些配置

Ozone配置

JLinkDevices.xml文件

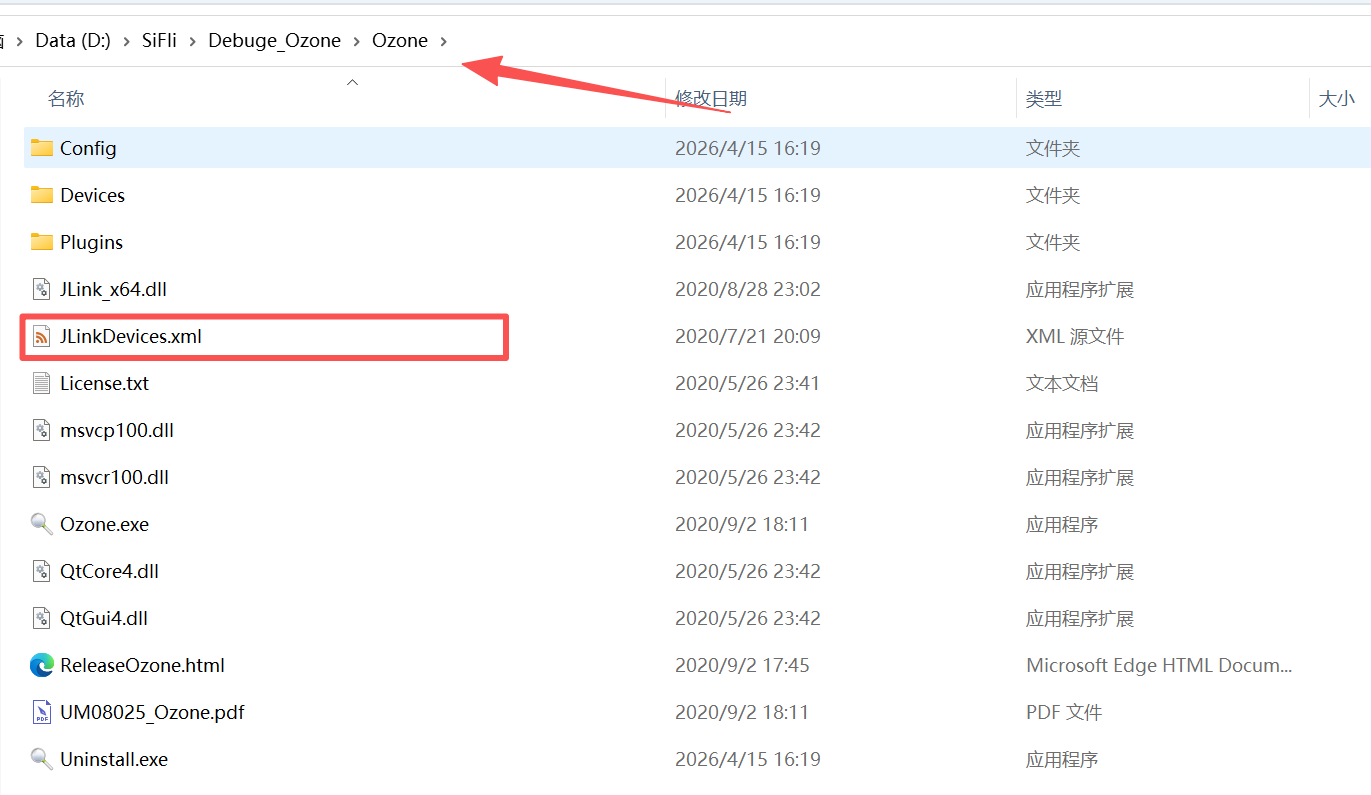

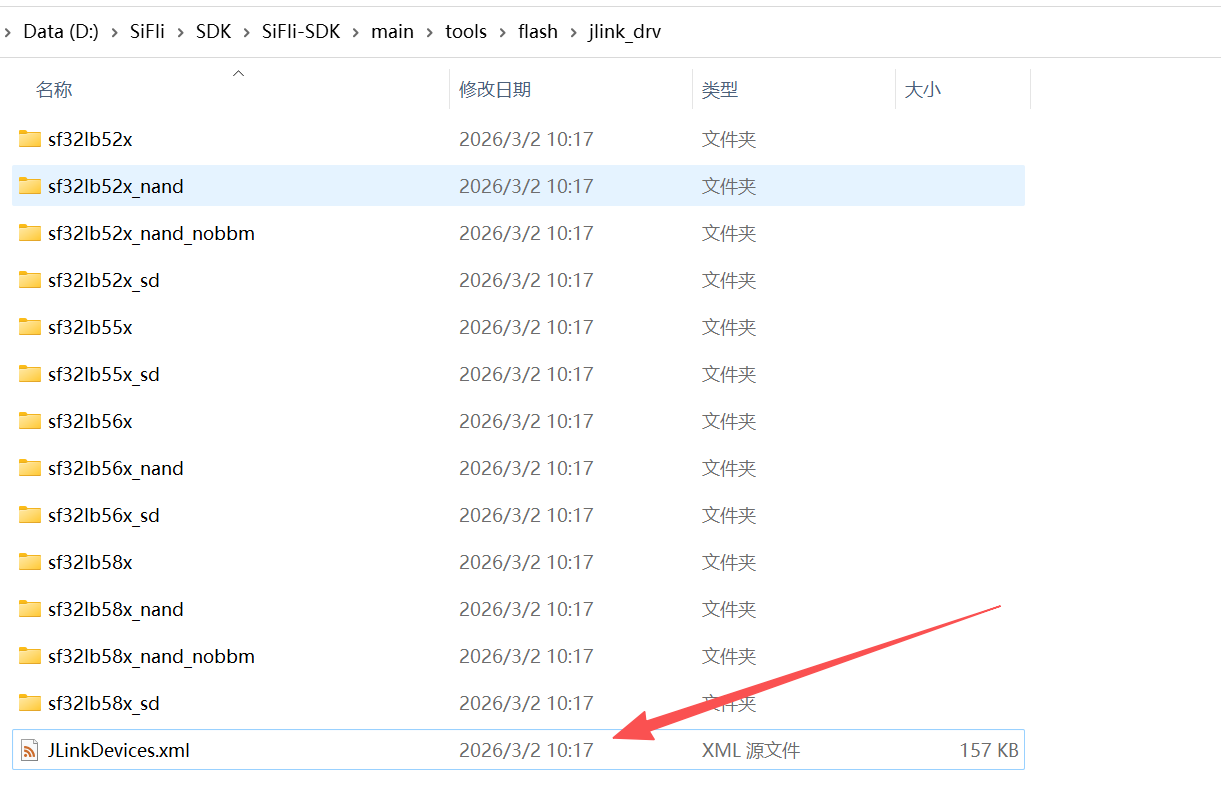

需要将 SiFli-SDK\main\tools\flash\jlink_drv 下的 JLinkDevices.xml 文件替换 Ozone 下该文件，如下图：

SiFli目录

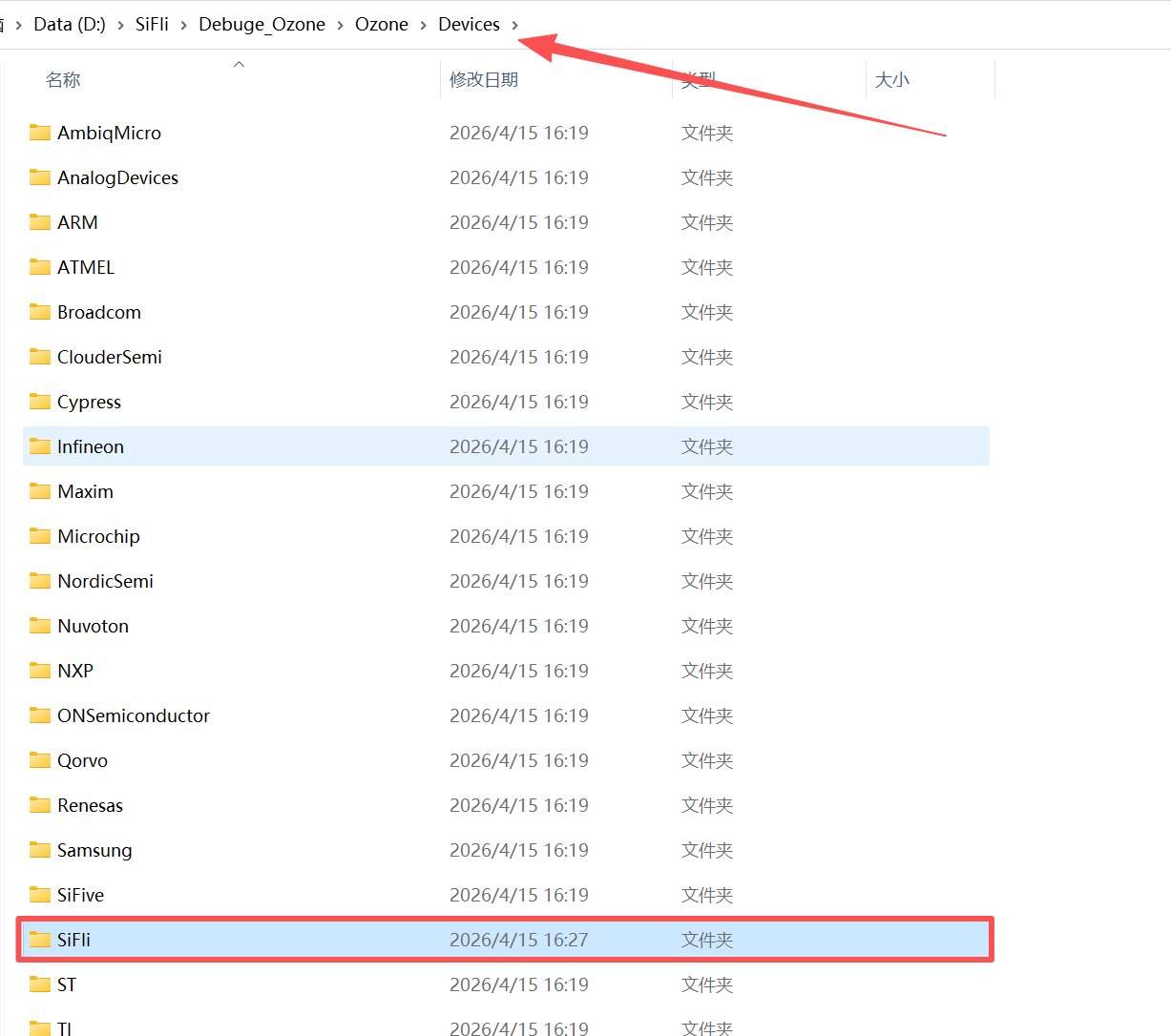

• 在Ozone的Device目录下创建SiFli文件夹

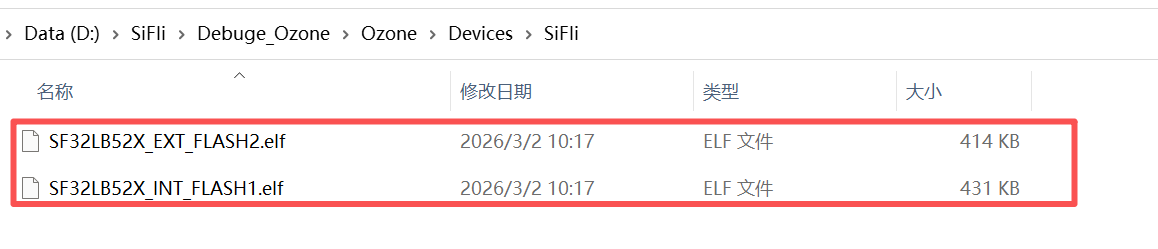

• 将 SiFli-SDK\main\tools\flash\jlink_drv 目录下的文件中的SF32LB52X_*.elf文件复制到 SiFli目录下

Peripherals 目录

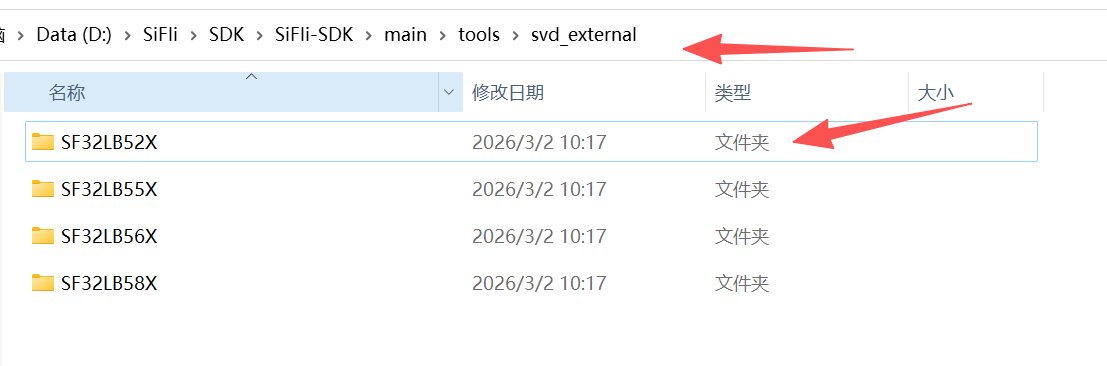

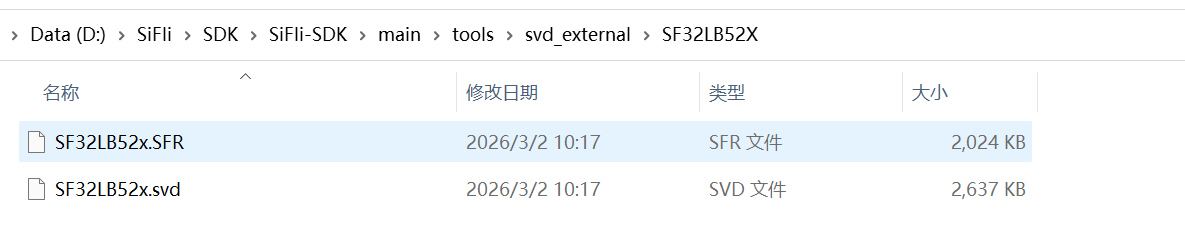

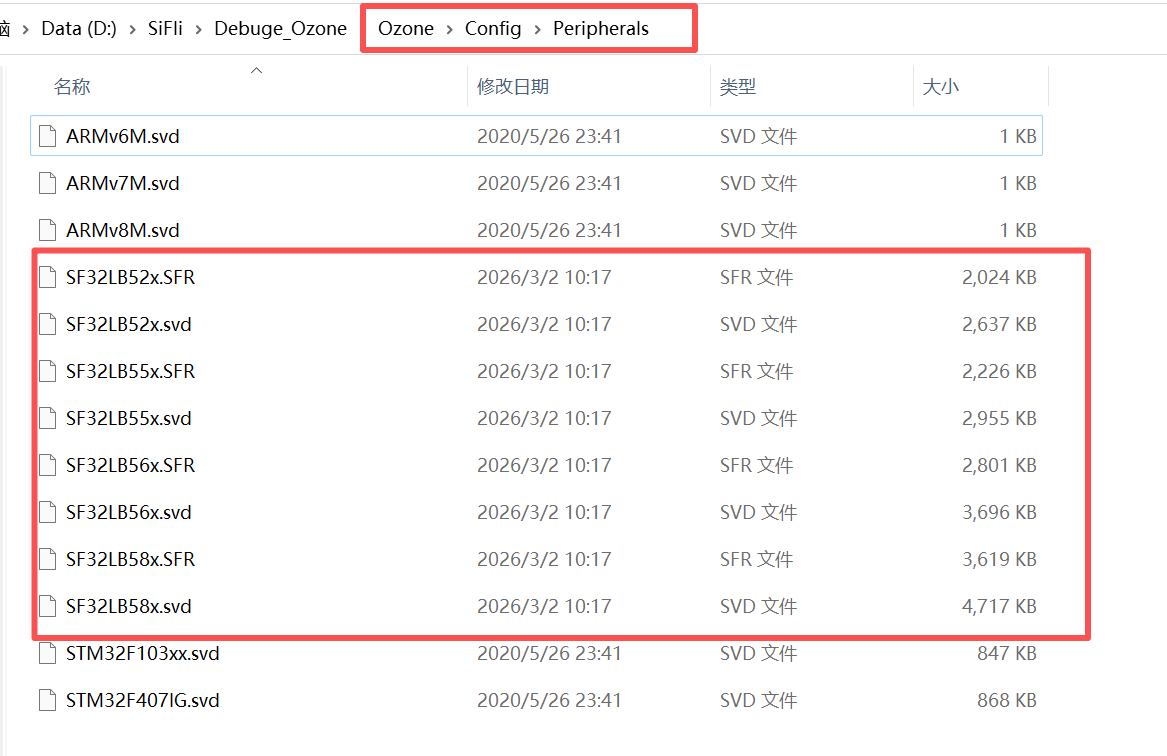

• 将 SiFli-SDK\main\tools\svd_external 目录下的 文件内容复制到 Ozone/Config/Peripherals 下

RtThreadOSPlugin.js 文件

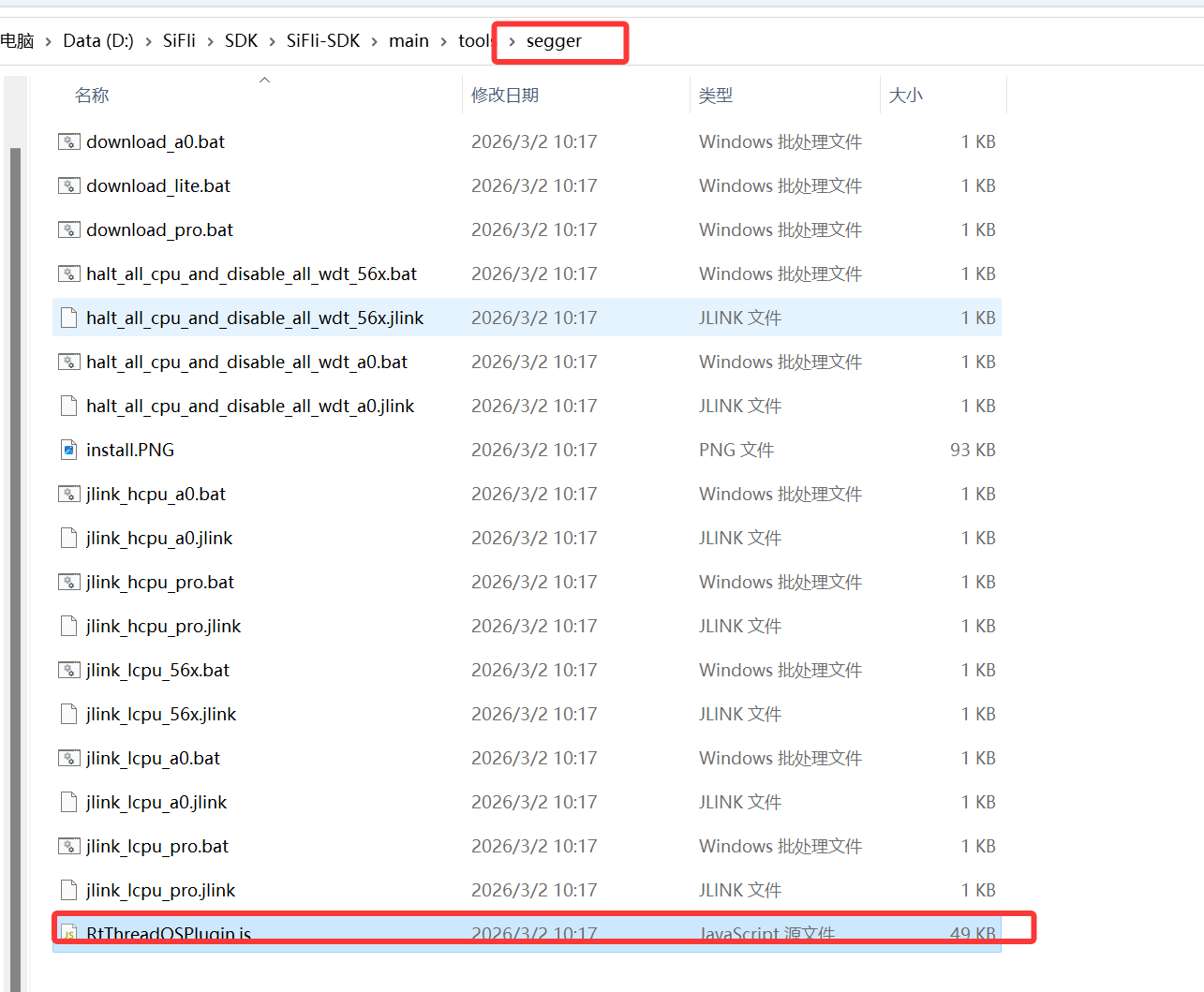

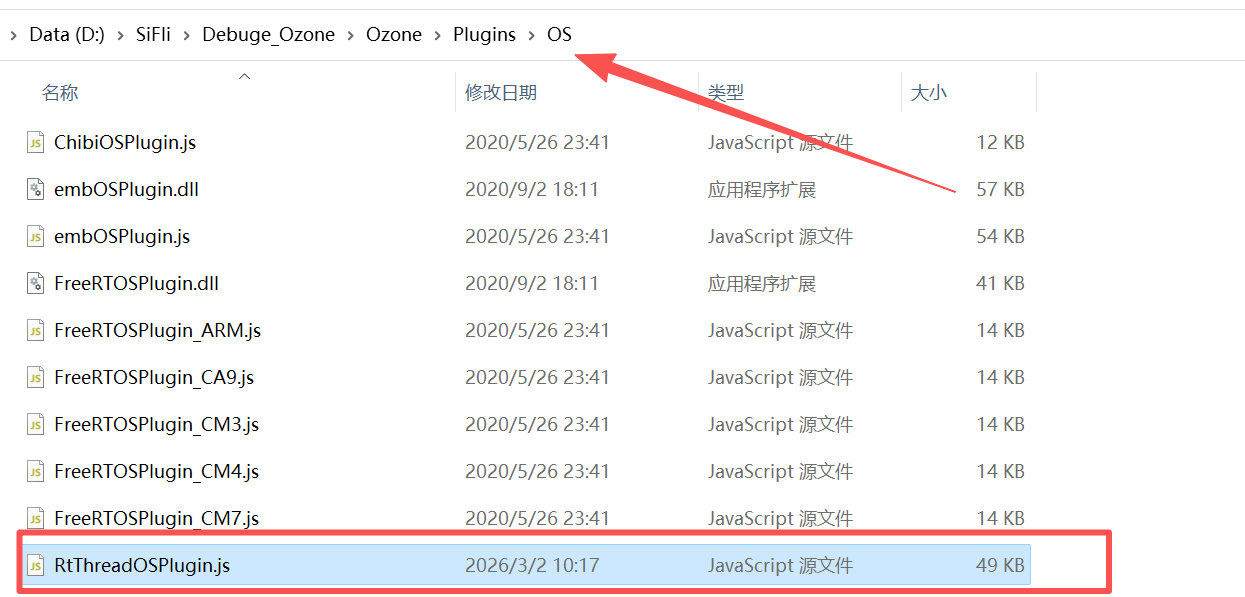

• 将 SiFli-SDK\main\tools\segger 下的 RtThreadOSPlugin.js 文件复制到 Ozone\Plugins\OS 下

JLINK配置

Jlink配置参考

SiFli目录

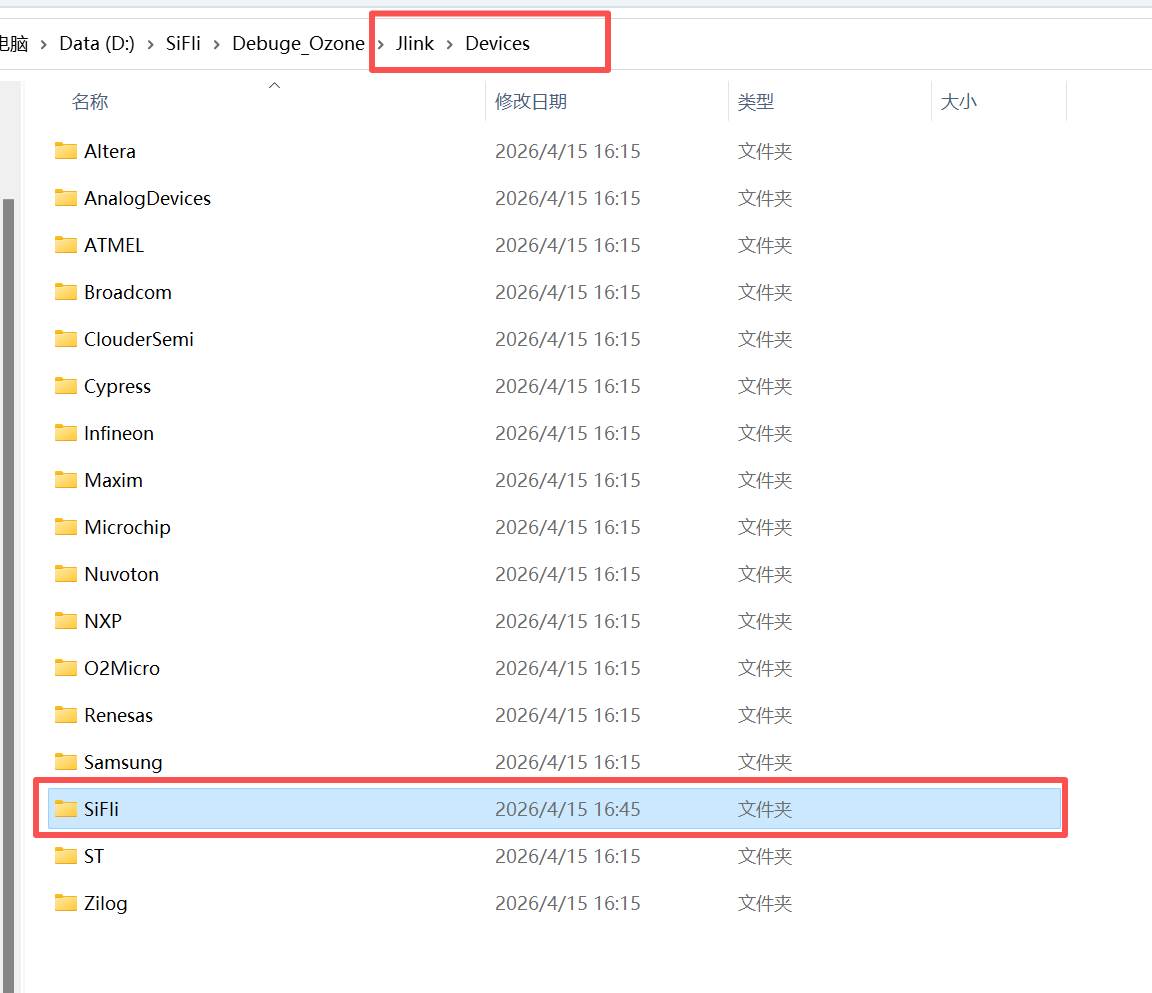

• 在 Jlink\Devices 目录下创建 SiFli 目录

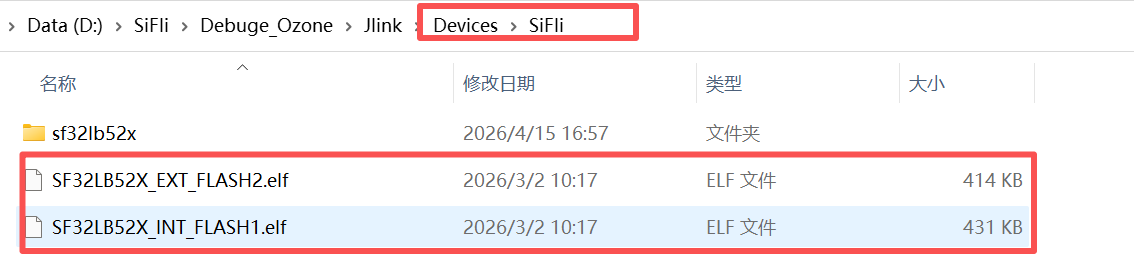

• 将 SiFli-SDK\main\tools\flash\jlink_drv 目录下需要的文件复制到此目录下

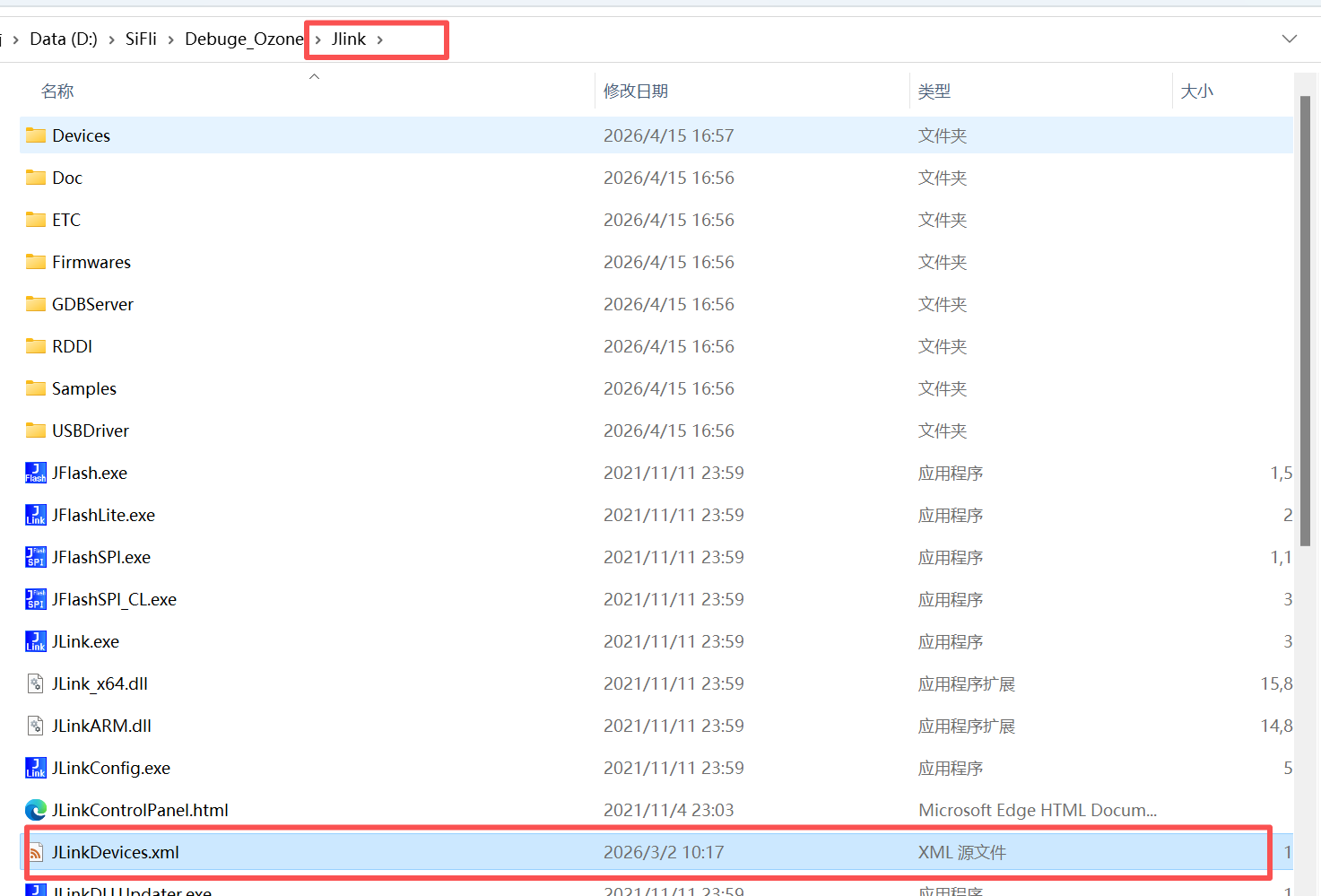

JLinkDevices.xml文件

• 将 SiFli-SDK\main\tools\flash\jlink_drv 替换jlink下的同名文件

开始连接

连接UsartServer

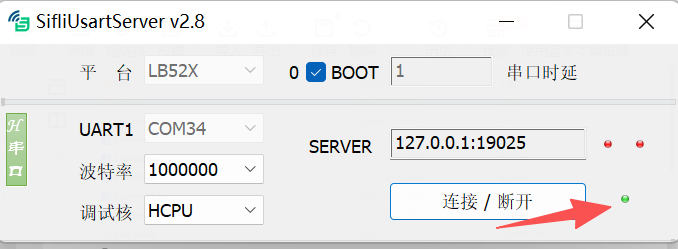

选择对应串口点击连接，右边小灯变绿为连接成功

连接Jlink

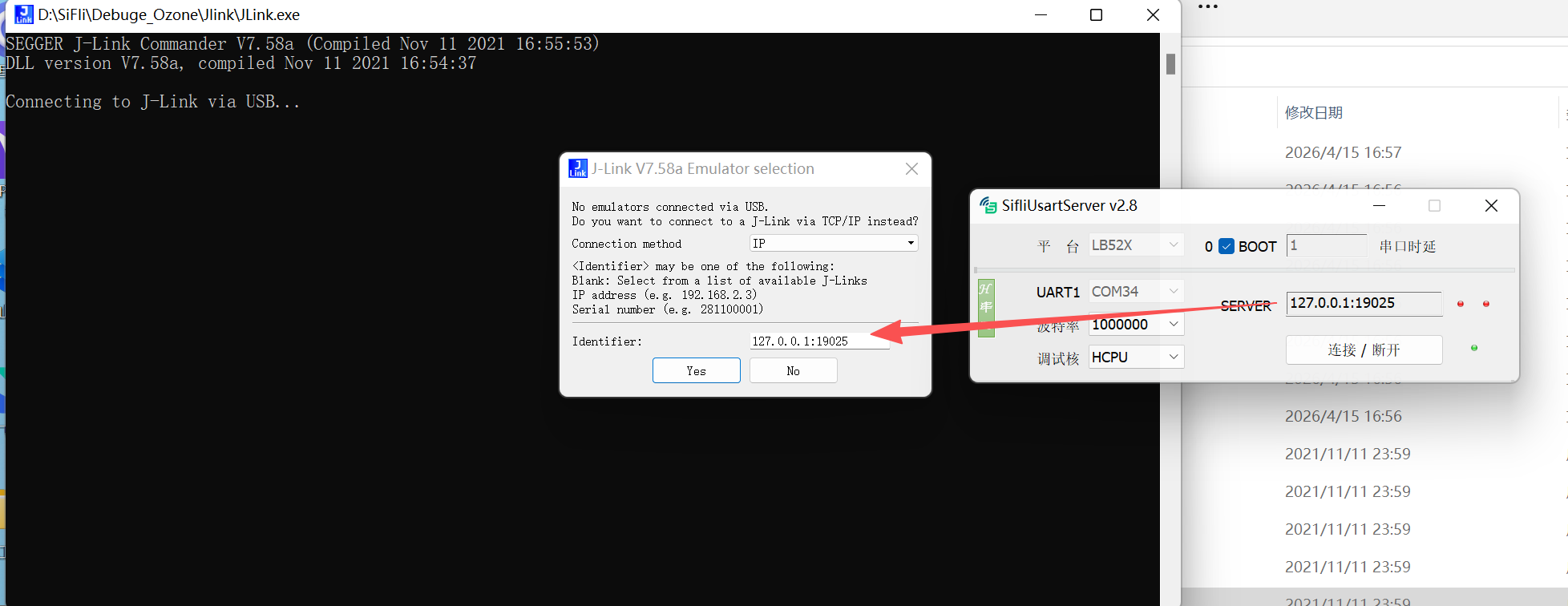

• 打开Jlink.exe ，connect method 选择IP，并将 SERVER填入 Identifier。
• 成功后会亮左边的小灯

连接开发板

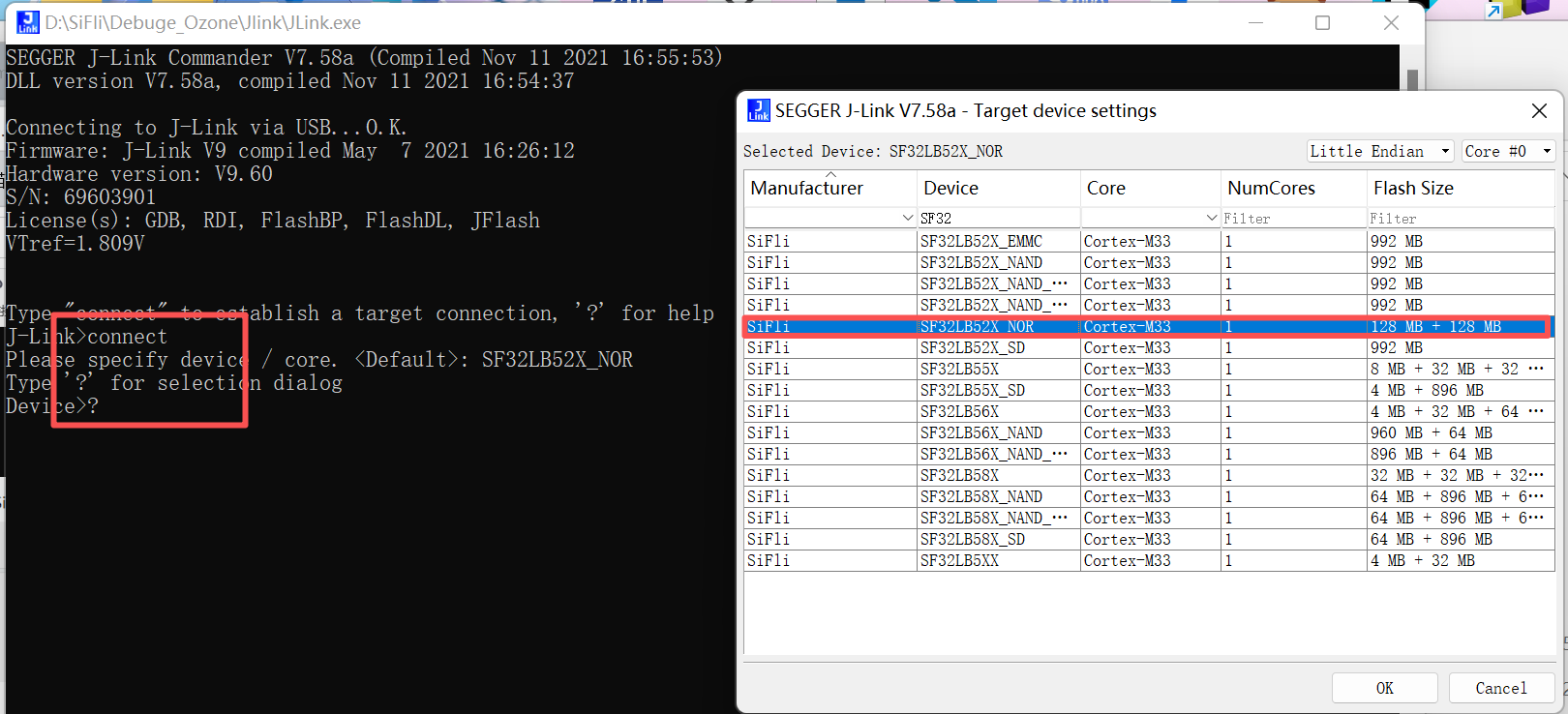

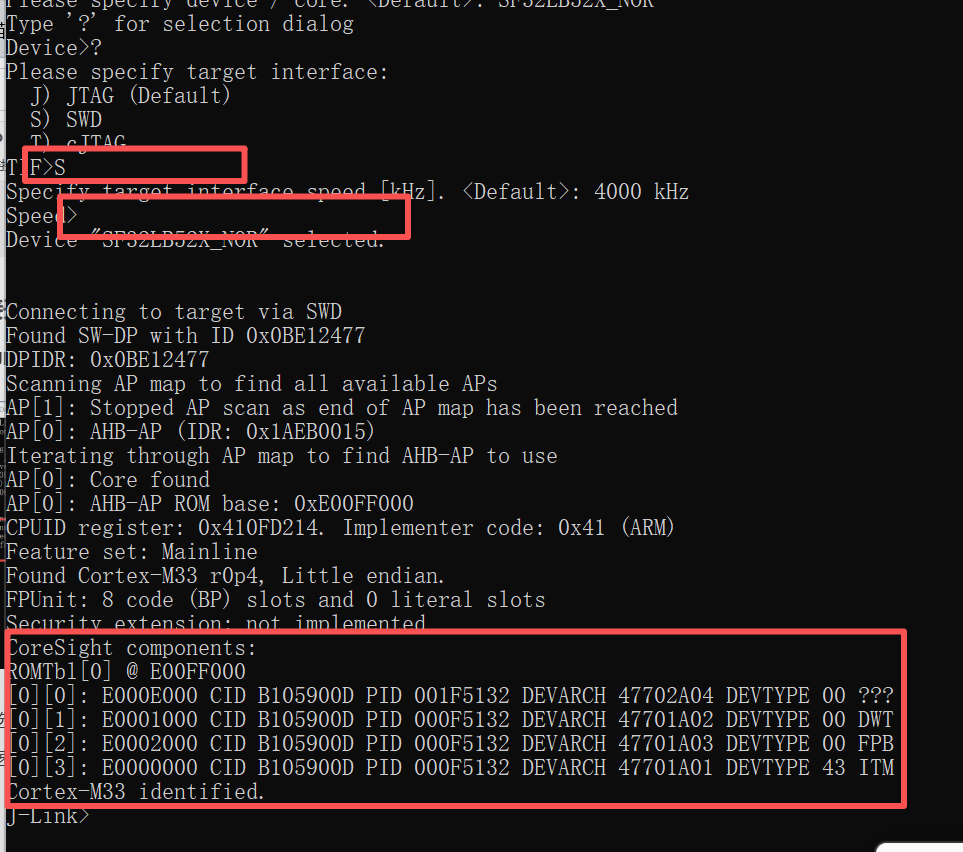

• Jllink下输入 connect 指令，然后输入？选择开发板

• 选择SWD
• 速率选择默认
• 连接成功后如下显示

连接Ozone

• 打开Ozone.exe

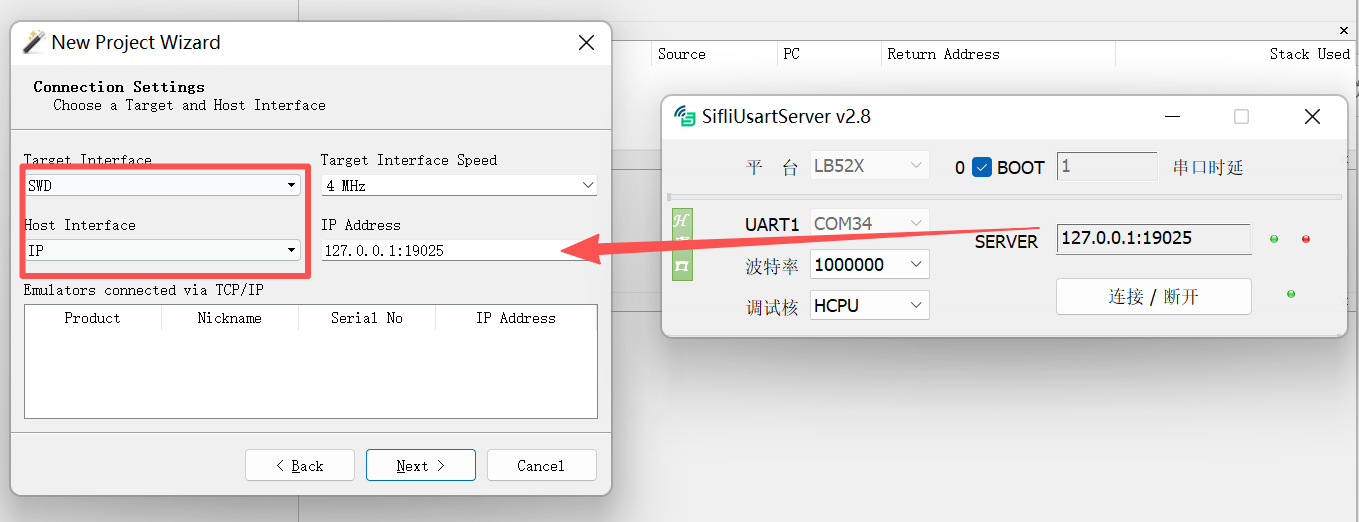

• 选择SWD和IP，并填入SERVER

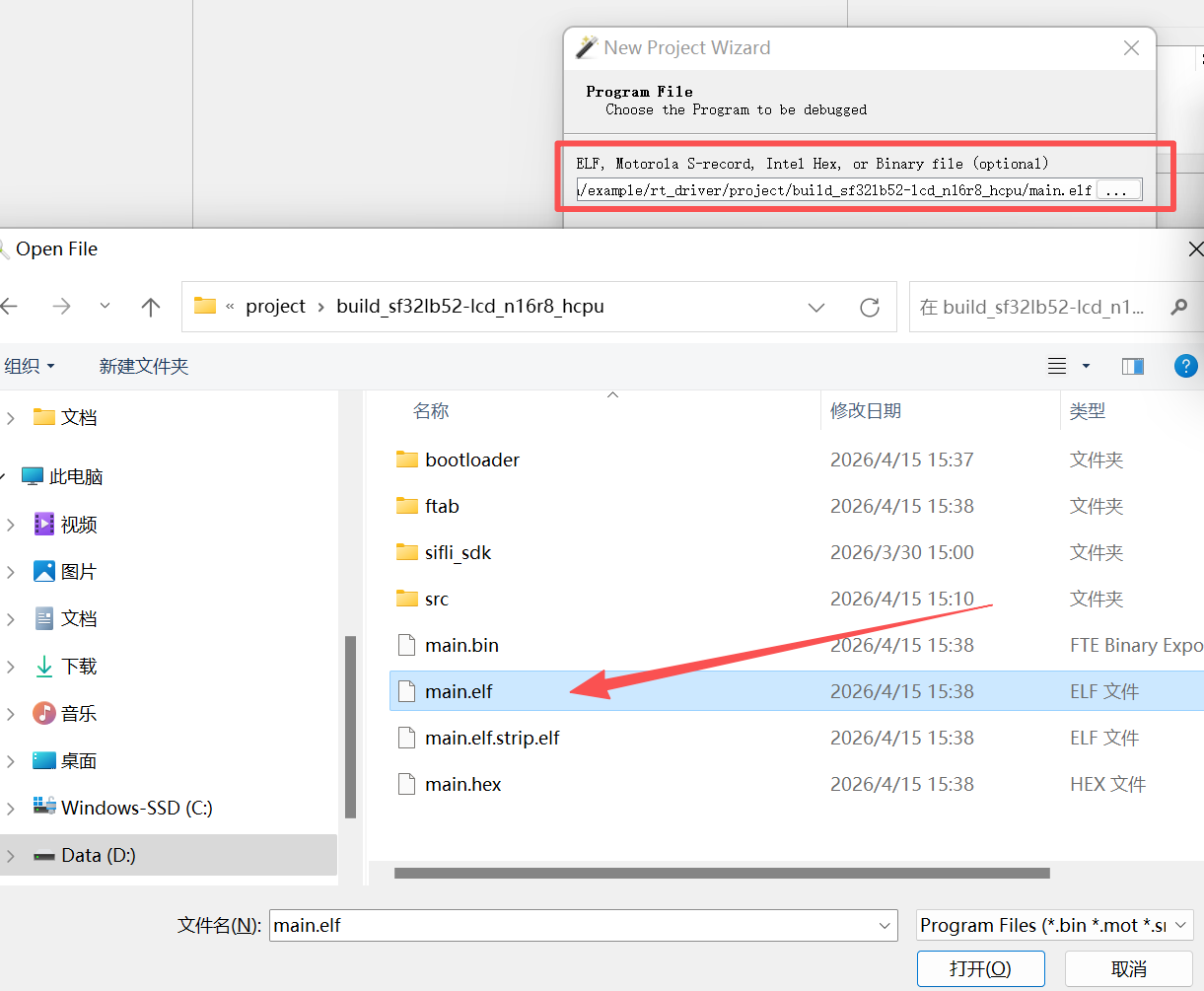

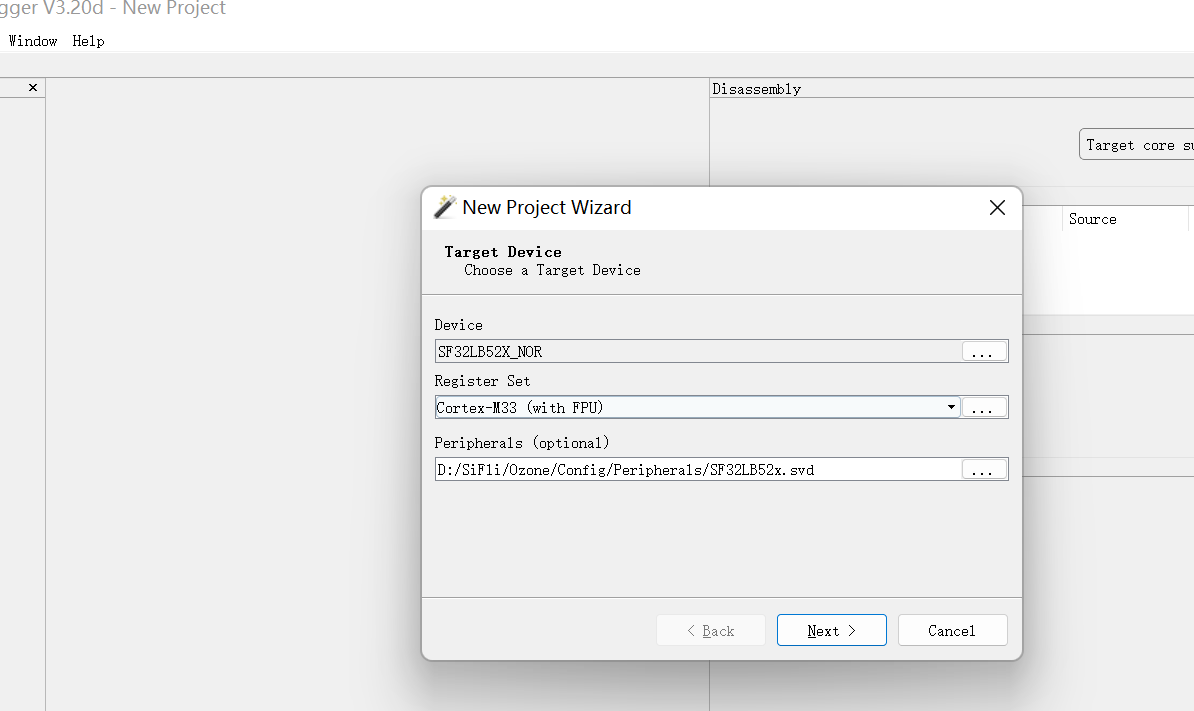

• 选择开发板中下载的工程文件下的.elf或者.axf文件

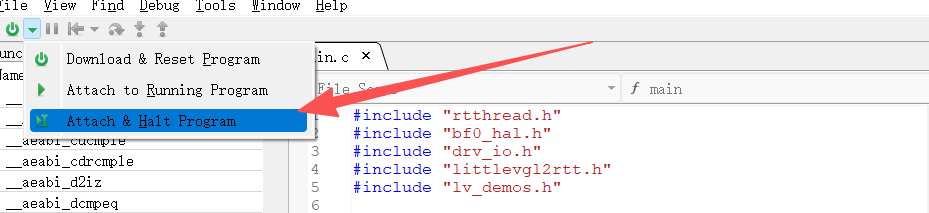

• 点击开始

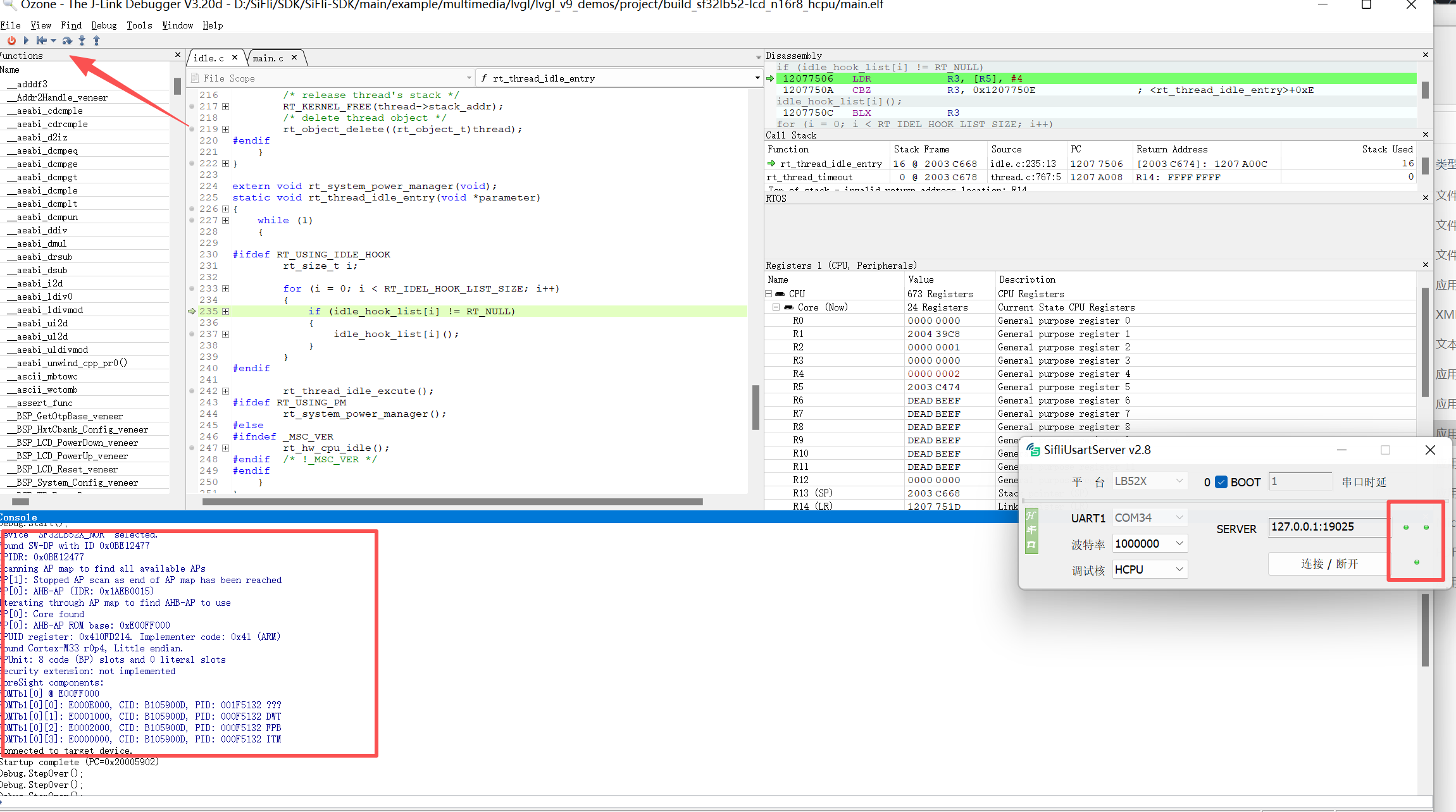

• 出现如下显示就说明可用开始调试了

线程查看

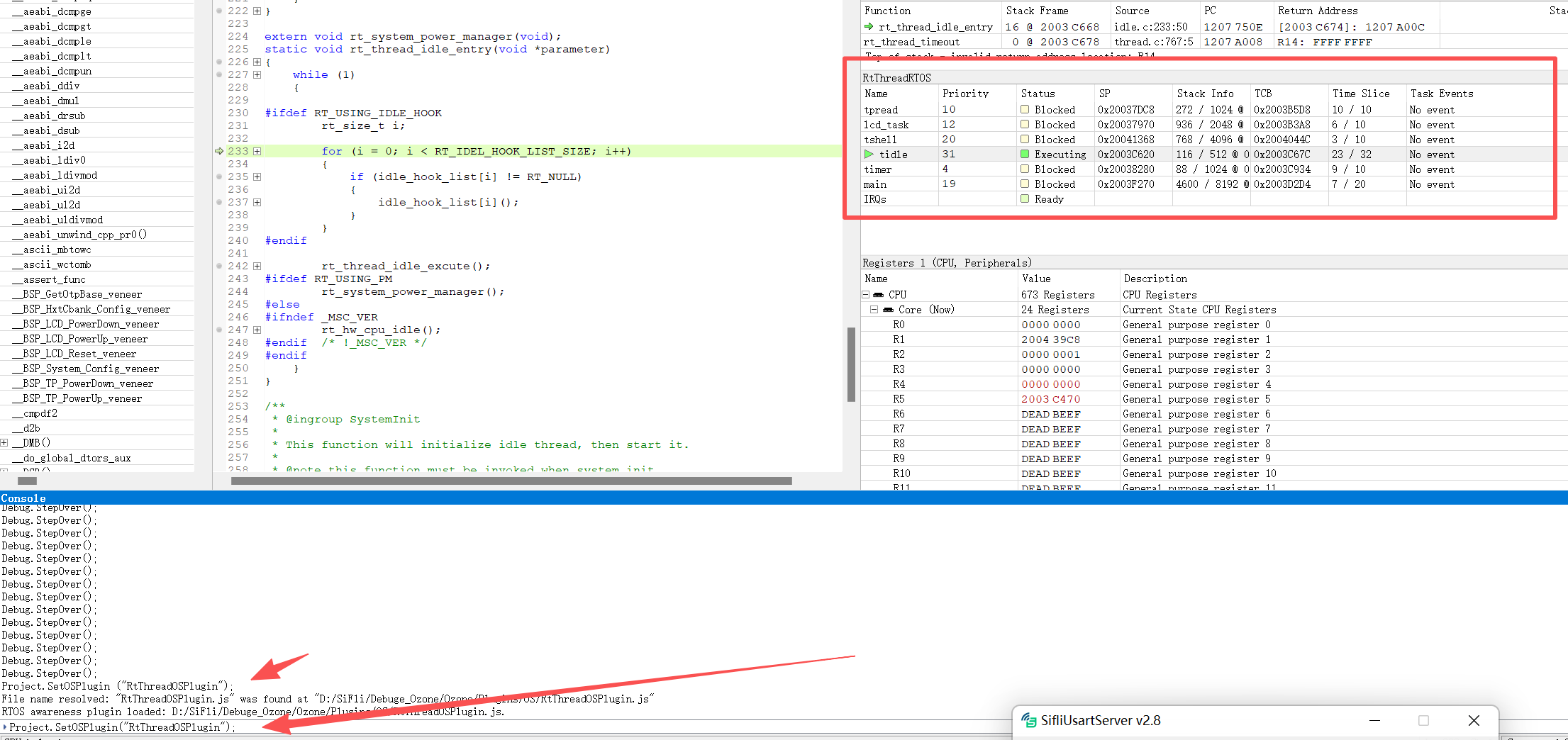

• 输入 Project.SetOSPlugin("RtThreadOSPlugin"); 可打开线程窗口
