【LE Audio】ASCS精讲[6]: 从配置到流传输 ASE控制全流程拆解

在LE Audio生态中，Audio Stream Control Service（ASCS）是实现高质量音频流传输的核心骨架，而ASE（Audio Stream Endpoint）控制操作则是这副骨架的肌肉与神经------它承载着从音频终端配置、传输规则协商到流启停的全生命周期管理。对于LE Audio开发者而言，掌握ASE控制操作不仅是理解协议设计逻辑的关键，更是解决实际开发中配置失败、流中断、参数不兼容等问题的核心钥匙。

一、前置基础：ASE状态机------控制操作的执行前提

[1.1 核心状态定义（附状态值与核心含义）](#1.1 核心状态定义（附状态值与核心含义）)

[1.2 状态与控制操作的绑定逻辑](#1.2 状态与控制操作的绑定逻辑)

[1.3 关键状态转换触发条件](#1.3 关键状态转换触发条件)

二、通用规则：ASE控制操作的执行纲领

[2.1 操作发起方：客户端与服务器的权限划分](#2.1 操作发起方：客户端与服务器的权限划分)

[2.2 操作执行的通用流程](#2.2 操作执行的通用流程)

[2.3 错误响应机制：协议的问题诊断书](#2.3 错误响应机制：协议的问题诊断书)

[2.4 字节序与参数格式规则](#2.4 字节序与参数格式规则)

三、核心操作拆解：从配置到流传输的全指令集

[3.1 配置类操作：给音频终端配备工具+制定规则](#3.1 配置类操作：给音频终端配备工具+制定规则)

[3.2 启停类操作：音频流的启动-运行-停止闭环](#3.2 启停类操作：音频流的启动-运行-停止闭环)

[3.3 维护类操作：音频流的动态调整与资源释放](#3.3 维护类操作：音频流的动态调整与资源释放)

四、联动逻辑：完整音频流传输的端到端流程

[4.1 完整流程步骤（基于Sink ASE）](#4.1 完整流程步骤（基于Sink ASE）)

[4.2 流程关键节点与异常处理](#4.2 流程关键节点与异常处理)

五、实操注意点：开发中避坑指南

六、测试

如果把LE Audio的音频传输比作一场精密的数据投递：ASE就是负责接收或发送数据的终端站点（分为Sink接收站和Source发送站），服务器是管理站点的管理员，客户端（如手机、平板）是发起指令的调度中心，而ASE控制操作就是调度中心与管理员之间的指令集------从给站点配备解码工具（Config Codec）、制定投递规则（Config QoS），到启动投递流程（Enable）、终止服务（Release），每一步都依赖这套指令的精准执行。

本文从协议设计本质出发，拆解ASE控制操作的核心逻辑：从基础规则到单个操作的细节，再到完整流程的联动的异常处理，结合实际开发场景喻，让复杂的协议细节变得直观易懂。

一、前置基础：ASE状态机------控制操作的执行前提

ASE控制操作并非孤立存在，每一个操作的触发都严格依赖ASE当前的状态------就像不同状态的设备只能执行对应权限的指令，这是协议保证音频流稳定性的核心设计。在深入操作细节前，必须先理清ASE的状态机逻辑，以及它与控制操作的绑定关系。

1.1 核心状态定义（附状态值与核心含义）

ASE的状态机包含7种核心状态，每种状态对应明确的配置状态或运行阶段，状态值从0x00到0x06（0x07-0xFF为保留位RFU）：

Idle （0x00）：初始状态，站点未配备任何解码工具（ codec配置）和投递规则（QoS配置），相当于空白站点。

Codec Configured（0x01） ：已完成解码工具配置，管理员（服务器）暴露自身偏好的投递规则，但尚未正式启用规则，站点处于工具就绪，等待规则状态。

QoS Configured（0x02） ：解码工具和投递规则均已配置完毕，数据传输通道（CIS）可能已建立，但站点尚未与通道绑定，处于万事俱备，等待启动状态。

Enabling（0x03）：启动流程已触发，解码工具、投递规则、元数据（Metadata）均已生效，站点正在与传输通道绑定。此阶段若提前传输数据，可能出现丢包------就像站点正在对接通道，数据暂时无法正常接收。

Streaming（0x04） ：正常运行状态，站点已与传输通道完全绑定，接收端（Audio Sink）已确认就绪，数据可稳定传输，相当于投递流程正常进行。

Disabling（0x05） ：仅适用于Source ASE（发送站点），站点正在与传输通道解绑，但仍可能保持通道连接，直到接收端确认停止接收，相当于投递暂停，等待收尾。

Releasing（0x06）：资源释放状态，传输通道正在断开或已断开，之前的配置可能被缓存或清除，站点准备回归初始状态或就绪状态。

1.2 状态与控制操作的绑定逻辑

每一个ASE控制操作都有明确的适用状态范围------超出范围的操作会被服务器直接拒绝，并返回0x04（Invalid ASE State Machine Transition）错误。这种绑定关系的核心目的是避免无效操作导致的流程混乱，比如不能对空白站点（Idle）直接发起启动指令（Enable），也不能对运行中的站点（Streaming）重复配置解码工具（Config Codec）。

为了更直观展示这种绑定关系，以下是简化的状态-操作映射图（完整映射见协议状态机转换表）：【LE Audio】ASCS精讲[3]: ASE状态机解析，从配置到流传输的完整流转逻辑

|------------------|------------------------------------------------------|
| 状态 | 可执行的核心控制操作 |
| Idle | Config Codec |
| Codec Configured | Config Codec、Config QoS、Release |
| QoS Configured | Config Codec、Config QoS、Enable、Release |
| Enabling | Update Metadata、Disable、Release、Receiver Start Ready |
| Streaming | Update Metadata、Disable、Release |
| Disabling | Receiver Stop Ready、Release |
| Releasing | Released |

1.3 关键状态转换触发条件

除了通过控制操作触发状态转换，协议还定义了两种自主转换场景，这是开发中容易忽略但至关重要的点：

CIS链路丢失：若站点处于Streaming或Disabling状态时，传输通道（CIS）链路丢失，服务器会立即将其转为QoS Configured状态------相当于投递通道中断，站点回归就绪状态，等待重新绑定。
LE-ACL链路丢失：无论站点处于何种状态，只要蓝牙连接（LE-ACL）丢失，服务器会立即将其转为Releasing状态，随后执行资源释放操作------相当于总连接中断，站点紧急收尾，释放所有资源。

二、通用规则：ASE控制操作的执行纲领

在拆解单个操作前，需先掌握所有ASE控制操作的通用逻辑------这些规则是协议的底层约定，决定了操作的发起方式、执行流程、错误处理等核心行为，也是开发中排查问题的关键依据。

2.1 操作发起方：客户端与服务器的权限划分

ASE控制操作的发起方分为三类，不同发起方对应不同的操作权限，这是协议设计的权责分离原则：

仅客户端发起：Config QoS、Enable------这两类操作涉及客户端对传输规则的协商和启动指令，需由客户端主动触发。

客户端或服务器发起：Config Codec、Disable、Update Metadata、Release------这类操作既可以由客户端主动配置，也可以由服务器根据自身状态自主触发（如服务器检测到资源不足时自主执行Release）。

仅服务器发起：Released------资源释放的最终确认操作，只能由服务器自主执行，标志着整个生命周期的收尾。

2.2 操作执行的通用流程

无论哪种控制操作，其执行流程都遵循请求-校验-执行-响应的闭环，具体步骤如下：

请求发起：客户端通过写入ASE Control Point特征值发起操作，特征值格式为"1字节操作码（Opcode）+ N字节参数"------操作码用于标识具体操作，参数则是操作的配置细节。
服务器校验：服务器收到请求后，会执行三层校验：
- 基础校验 ：操作码是否支持（无效则返回0x01 Unsupported Opcode）、参数长度是否匹配（无效则返回0x02 Invalid Length）。
- 权限校验：发起方是否有权执行该操作（如服务器不能发起Enable操作）。
- 状态校验 ：当前ASE状态是否支持该操作（无效则返回0x04 Invalid ASE State Machine Transition）。
执行或拒绝：

①校验通过：执行操作逻辑，更新ASE状态和配置参数，发送操作成功的通知（Response_Code=0x00），并同步更新ASE特征值。

②校验失败 ：不执行任何操作，保持当前状态和参数，发送包含错误码和原因的通知（如0x 03 Invalid ASE_ID表示ASE标识不存在）。
特殊规则：服务器自主发起的操作，仅执行逻辑和更新状态，不会向客户端发送ASE Control Point通知------只有客户端发起的操作才会收到响应。

2.3 错误响应机制：协议的问题诊断书

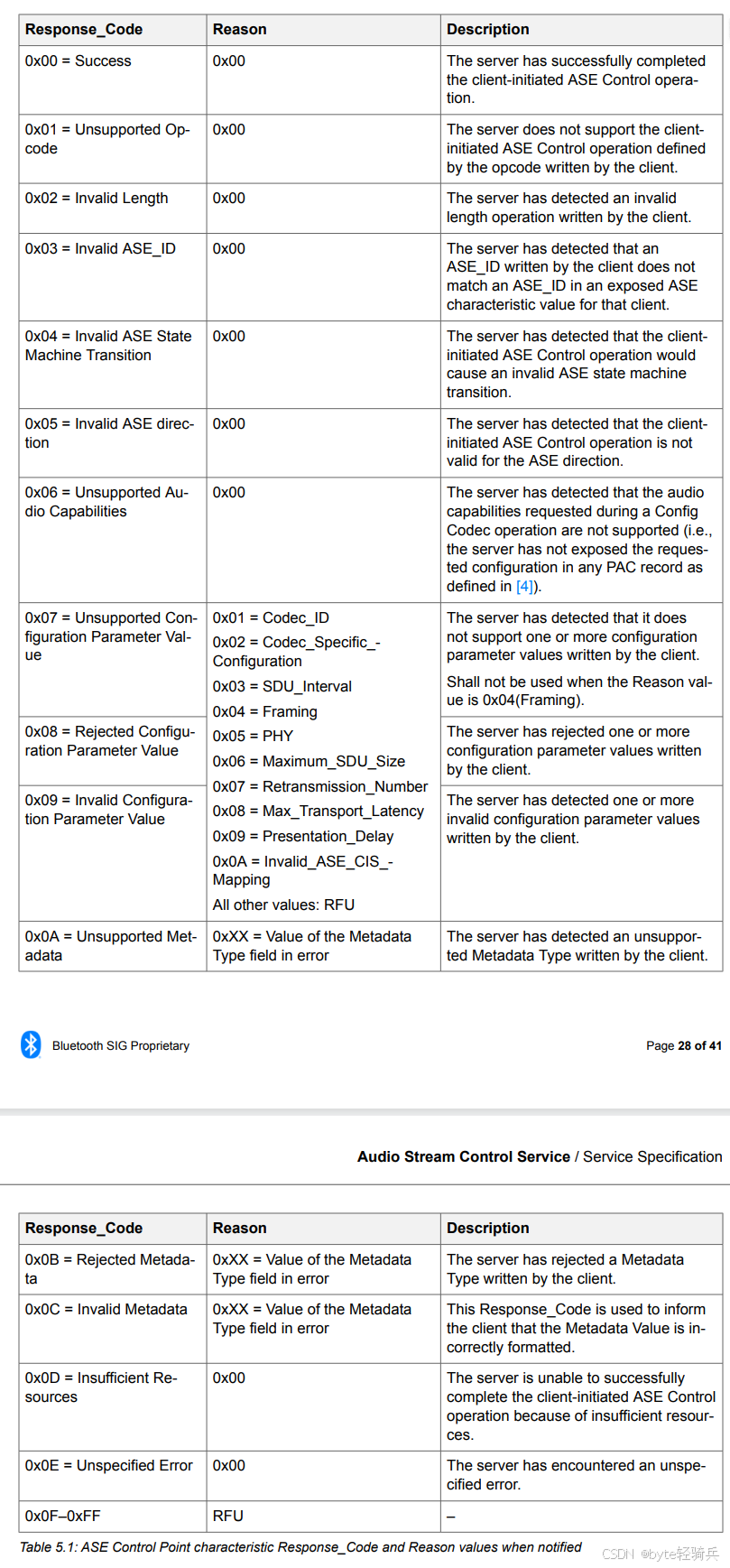

协议定义了14种核心错误响应码（Response_Code）和对应的原因码（Reason），形成了一套完整的问题诊断体系。开发中通过解析这些码值，能快速定位问题根源。以下是最常用的错误码详解：

|---------|----------|----------------------------------------------------|------------------------------------------------------|
| 响应码 | 含义 | 常见原因码 | 实际开发场景 |
| 0x00 | 成功 | 0x00 | 操作执行正常，状态和参数已更新 |
| 0x03 | 无效ASE_ID | 0x00 | 客户端指定的ASE_ID不存在，或属于其他客户端（ASE_ID按客户端隔离） |
| 0x04 | 无效状态转换 | 0x00 | 如对Idle状态的ASE发起Enable操作，或对Streaming状态发起Config QoS操作 |
| 0x05 | 无效ASE方向 | 0x00 | 如对Sink ASE发起Receiver Stop Ready操作（该操作仅适用于Source ASE） |
| 0x06 | 不支持的音频能力 | 0x00 | Config Codec操作请求的 codec配置未在服务器的PAC记录中暴露 |
| 0x07 | 不支持的配置参数 | 0x01（Codec_ID）、0x02（Codec_Specific_Configuration）等 | 请求的Codec_ID服务器不支持，或SDU_Interval超出允许范围 |
| 0x09 | 无效的配置参数 | 0x0A（Invalid_ASE_CIS_Mapping）等 | 多个Sink ASE使用相同的CIG_ID和CIS_ID，或参数格式错误 |
| 0x0D | 资源不足 | 0x00 | 服务器已无足够资源支持新的配置（如并发流数量达到上限） |

协议特别规定：当多个参数存在错误时，服务器仅返回第一个错误参数对应的响应码和原因码------这意味着开发中需按参数顺序逐一排查问题，而非一次性修复所有错误。

2.4 字节序与参数格式规则

所有ASE控制操作的参数都遵循**小端序（Little Endian）**传输------即 least significant octet（LSO）先传输，这与蓝牙协议的通用字节序一致，但需注意与客户端本地字节序的转换（尤其是多字节参数如Max_Transport_Latency为2字节，Presentation_Delay为3字节）。

对于数组型参数（如多个ASE的配置参数），协议规定参数顺序为"ParameterA[0]、ParameterB[0]、ParameterA[1]、ParameterB[1]..."------例如同时配置两个ASE的Codec_ID和Target_Latency，参数顺序为"ASE1_Codec_ID、ASE1_Target_Latency、ASE2_Codec_ID、ASE2_Target_Latency"，而非按参数类型分组排列，这是开发中容易出现参数错位的关键点。

三、核心操作拆解：从配置到流传输的全指令集

ASE控制操作包含9个核心指令，按功能可分为配置类、启停类、维护类三类。以下将逐一拆解每个操作的设计目的、适用场景、参数格式和执行逻辑，结合比喻和实际开发案例，让协议细节落地。

3.1 配置类操作：给音频终端配备工具+制定规则

配置类操作包括Config Codec和Config QoS，是音频流传输的前置准备工作------前者为ASE配备解码工具，后者制定数据投递规则，两者共同构成音频传输的基础条件。

3.1.1 Config Codec：音频终端的解码工具配置

操作定位：为ASE指定音频解码格式（如LC3、AAC）及相关配置，是所有后续操作的基础------没有解码工具，后续的流传输就无从谈起。

适用状态：Idle（0x00）、Codec Configured（0x01）、QoS Configured（0x02）------支持在就绪状态下重复配置，实现解码格式的动态切换。

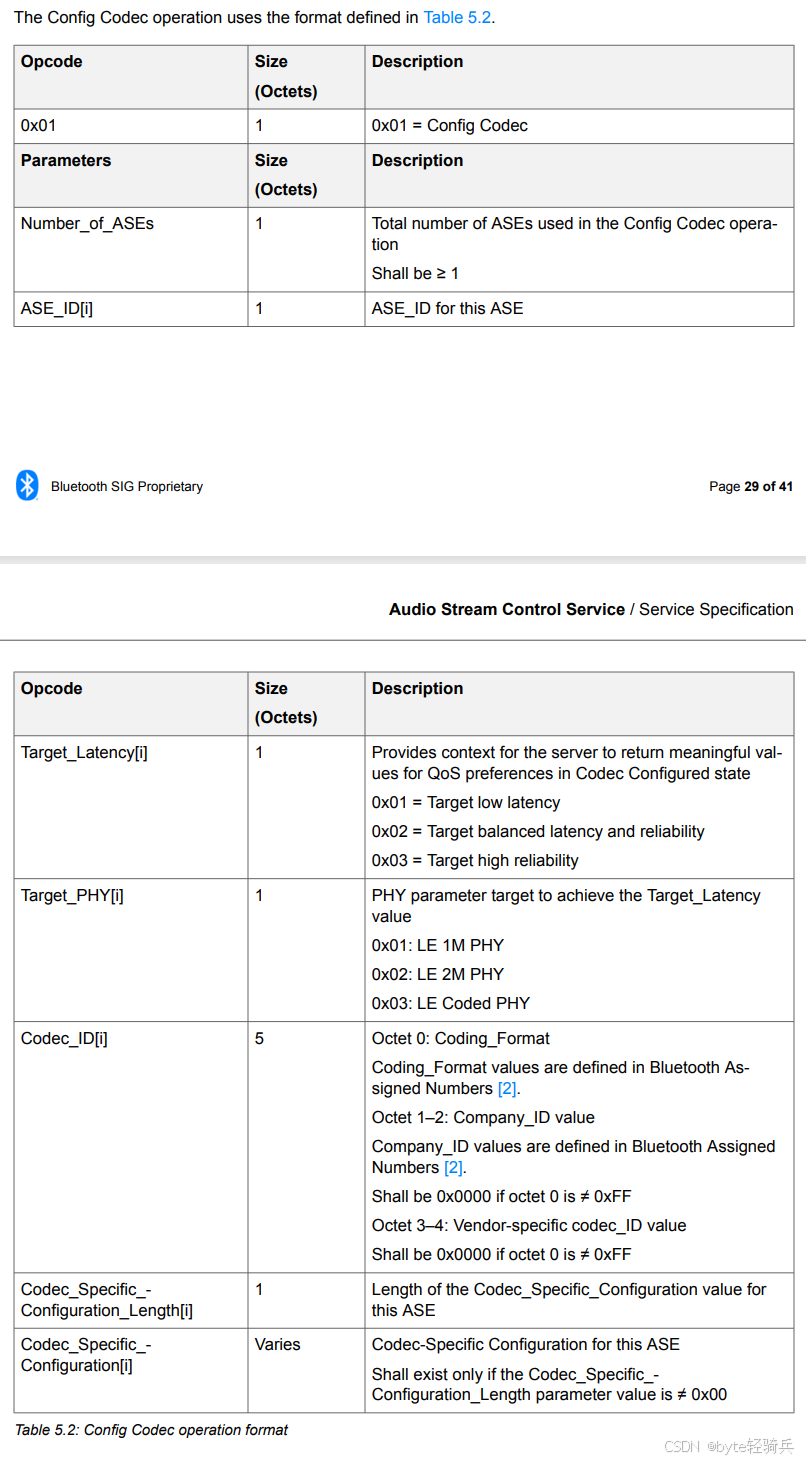

操作格式（Opcode=0x01）：

|------------------------------------------|---------|-----------------------------------------------------------|
| 参数 | 字节数 | 核心含义与约束 |
| Number_of_ASEs | 1 | 需配置的ASE数量，必须≥1 |
| ASE_ID[i] | 1 | 目标ASE的唯一标识，每个客户端的ASE_ID独立唯一 |
| Target_Latency[i] | 1 | latency目标： 0x01（低延迟）、0x02（平衡延迟与可靠性）、0x03（高可靠性） |
| Target_PHY[i] | 1 | 物理层目标： 0x01（LE 1M PHY）、0x02（LE 2M PHY）、0x03（LE Coded PHY） |
| Codec_ID[i] | 5 | 解码格式标识：第0字节为编码格式（如LC3对应0x06），1-2字节为厂商ID，3-4字节为厂商自定义ID |
| Codec_Specific_Configuration_Length[i] | 1 | 解码专用配置的长度，为0则无后续配置 |
| Codec_Specific_Configuration[i] | 可变 | 解码格式的专用参数（如采样率、声道数），长度需与上一字节一致 |

执行逻辑：

服务器接收配置请求后，首先校验请求的Codec_ID是否在自身暴露的PAC记录中（未暴露则返回0x06 Unsupported Audio Capabilities）。校验通过后，执行以下步骤：

将ASE状态转为Codec Configured（0x01）------无论之前是Idle还是QoS Configured，都会回归该状态。
将客户端请求的Codec_ID、Codec_Specific_Configuration等参数写入ASE的Additional_ASE_Parameters字段。
填充服务器自身偏好的QoS参数（如Preferred_PHY、Max_Transport_Latency、Presentation_Delay范围），暴露给客户端供后续Config QoS操作参考。

协议特别说明：

Successful completion of the Config Codec operation on the server results in the server exposing its preferred QoS parameters。

这句话的核心含义是------解码工具配置完成后，服务器会主动告知客户端自己支持的传输规则范围，客户端需在这个范围内制定具体的QoS规则，避免后续配置冲突。

开发注意点：

厂商自定义Codec_ID需确保第1-2字节的厂商ID与蓝牙SIG分配的Company_ID一致（可在蓝牙官网查询），否则会被服务器判定为无效参数。
Codec_Specific_Configuration的格式需与Codec_ID对应的解码格式匹配（如LC3需包含采样率、帧长等参数），格式错误会返回0x07 Unsupported Configuration Parameter Value（Reason=0x02）。

3.1.2 Config QoS：音频传输的投递规则制定

操作定位：协商数据传输通道（CIS）的参数，包括通道标识（CIG_ID/CIS_ID）、传输间隔、物理层、延迟上限等，是ASE与CIS绑定的关键前提。

适用状态：Codec Configured（0x01）、QoS Configured（0x02）------必须先完成解码配置，才能制定传输规则。

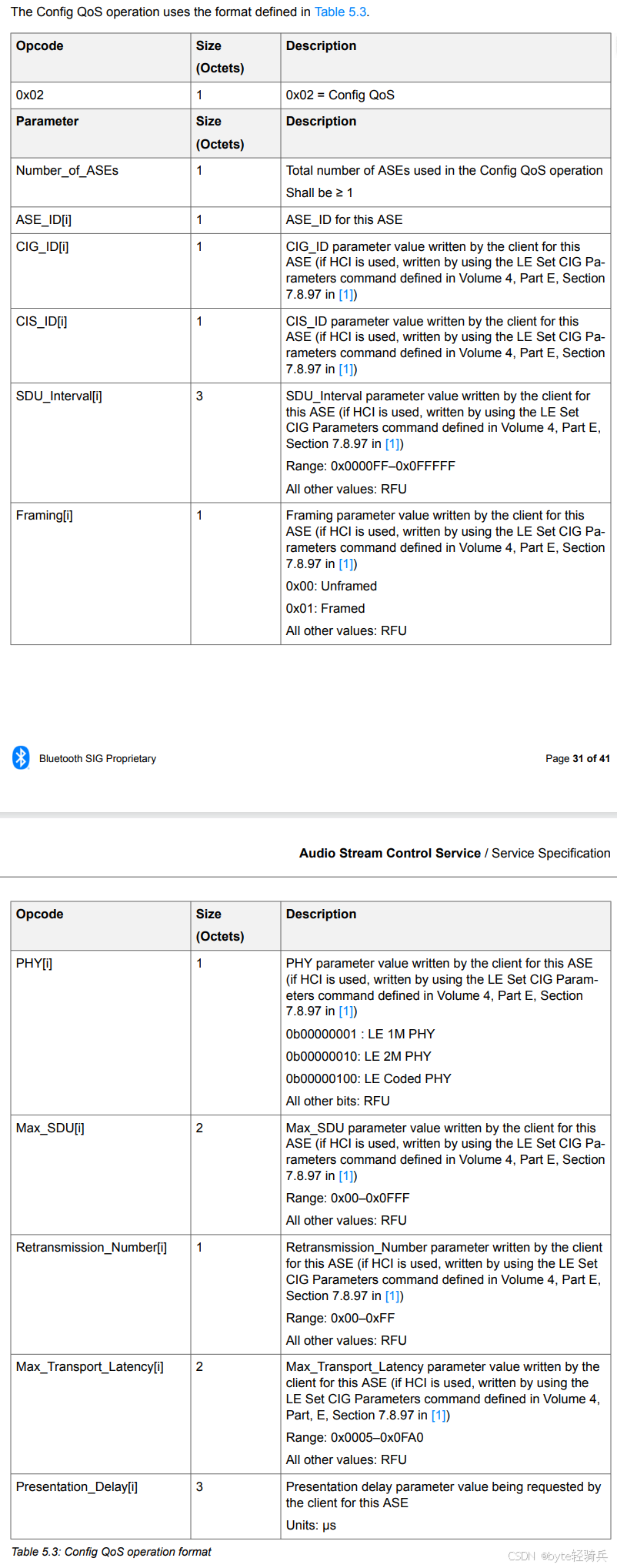

操作格式（Opcode=0x02）：

|----------------------------|---------|----------------------------------------------------------------|
| 参数 | 字节数 | 核心含义与约束 |
| Number_of_ASEs | 1 | 需配置的ASE数量，必须≥1 |
| ASE_ID[i] | 1 | 目标ASE的唯一标识 |
| CIG_ID[i] | 1 | 通道组标识，用于分组管理多个CIS |
| CIS_ID[i] | 1 | 通道唯一标识，同一客户端的同类型ASE（Sink/Source）不能重复 |
| SDU_Interval[i] | 3 | 服务数据单元（SDU）传输间隔，范围0x0000FF-0x0FFFFF |
| Framing[i] | 1 | 帧格式：0x00（无帧）、0x01（有帧） |
| PHY[i] | 1 | 物理层选择：0b00000001（LE 1M）、0b00000010（LE 2M）、0b00000100（LE Coded） |
| Max_SDU[i] | 2 | 最大SDU长度，范围0x00-0x0FFF |
| Retransmission_Number[i] | 1 | 重传次数，范围0x00-0xFF |
| Max_Transport_Latency[i] | 2 | 最大传输延迟，范围0x0005-0x0FA0（单位：ms），需≤服务器暴露的上限 |
| Presentation_Delay[i] | 3 | 呈现延迟，即数据接收后到播放的延迟（单位：µs），需在服务器暴露的范围内 |

执行逻辑：

客户端发起请求后，服务器的核心校验点包括：CIG_ID/CIS_ID是否重复（同一客户端的同类型ASE不能使用相同组合）、参数是否在服务器暴露的范围内（如Max_Transport_Latency是否超过Config Codec阶段暴露的上限）。校验通过后：

将ASE状态转为QoS Configured（0x02）------若之前已处于该状态，直接更新参数。
将所有请求参数写入ASE的Additional_ASE_Parameters字段，完成传输规则的绑定。

关键错误场景：

若多个Sink ASE使用相同的CIG_ID和CIS_ID，服务器会返回0x09 Invalid Configuration Parameter Value（Reason=0x0A Invalid_ASE_CIS_Mapping）------这是开发中最常见的错误之一，需确保通道标识的唯一性。
若Max_Transport_Latency超出服务器暴露的Max_Transport_Latency上限（Config Codec阶段暴露），会返回0x09（Reason=0x08），需客户端调整参数至允许范围。

开发注意点：

SDU_Interval决定了数据传输的频率，需与解码格式的帧长匹配（如LC3帧长20ms时，SDU_Interval建议设为20ms），否则会导致播放卡顿。
Presentation_Delay的设置需平衡"实时性"和"稳定性"：低延迟场景（如通话）可设为10-50ms，高音质场景（如音乐播放）可设为100-300ms。

3.2 启停类操作：音频流的启动-运行-停止闭环

启停类操作包括Enable、Receiver Start Ready、Disable、Receiver Stop Ready，是控制音频流从就绪到运行再到暂停的核心指令，直接决定流传输的生命周期。

3.2.1 Enable：音频终端的启动指令

操作定位：触发ASE与已配置的CIS通道绑定，加载元数据（Metadata），进入待运行状态------相当于调度中心下达开始准备投递的指令。

适用状态：仅QoS Configured（0x02）------必须完成解码和传输规则配置，才能启动。

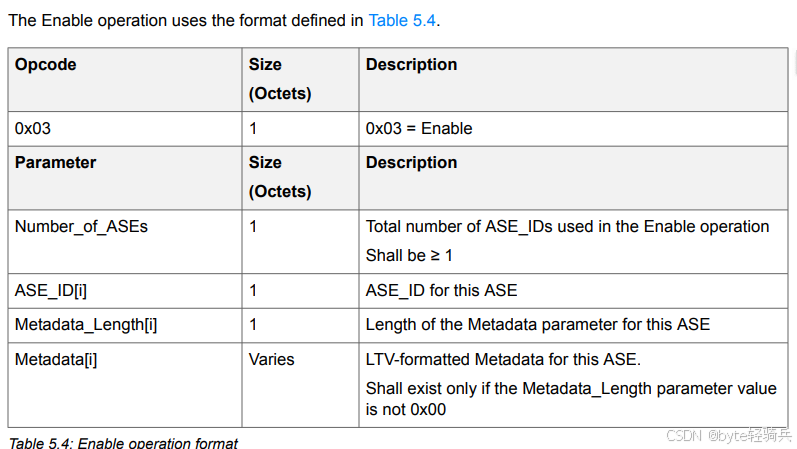

操作格式（Opcode=0x03）：

|----------------------|---------|--------------------------------------------|
| 参数 | 字节数 | 核心含义与约束 |
| Number_of_ASEs | 1 | 需启动的ASE数量，必须≥1 |
| ASE_ID[i] | 1 | 目标ASE的唯一标识 |
| Metadata_Length[i] | 1 | 元数据长度，为0则无元数据 |
| Metadata[i] | 可变 | 元数据（如音频类型、音量信息），采用LTV（Length-Type-Value）格式 |

执行逻辑：

服务器接收请求后，校验ASE是否已完成QoS配置（未完成则返回0x04无效状态转换），校验通过后：

将ASE状态转为Enabling（0x03）------进入绑定通道阶段。
将元数据写入ASE的Additional_ASE_Parameters字段，关联至当前ASE。
特殊场景：若CIS通道已建立，且服务器是Sink ASE（接收端）并已准备就绪，服务器可自主发起Receiver Start Ready操作，直接跳过Enabling状态进入Streaming，无需通知客户端Enabling状态------这是为了减少延迟，提升用户体验。

元数据说明：

Metadata是音频流的附加信息，包括音频类型（如语音、音乐）、音量、均衡器设置等，采用LTV格式存储：

Length：元数据类型的长度（1字节）。
Type：元数据类型（如0x01表示音量，0x02表示音频类型）。
Value：元数据具体值（如音量值0x64表示最大音量）。

协议未强制元数据的具体类型和值，由上层应用定义，但需确保客户端和服务器支持相同的元数据类型，否则会返回0x0A Unsupported Metadata。

3.2.2 Receiver Start Ready：音频流的开始投递确认

操作定位：接收端（Audio Sink）向发送端（Audio Source）确认"已准备就绪，可以接收数据"，是ASE进入正常运行状态的最后一步。

适用状态：仅Enabling（0x03）------必须在启动阶段完成确认。

发起方约束：

若ASE是Source ASE（服务器为发送端），则由客户端（接收端）发起该操作。
若ASE是Sink ASE（服务器为接收端），则由服务器自主发起该操作------这是协议基于接收端掌握就绪状态的设计逻辑。

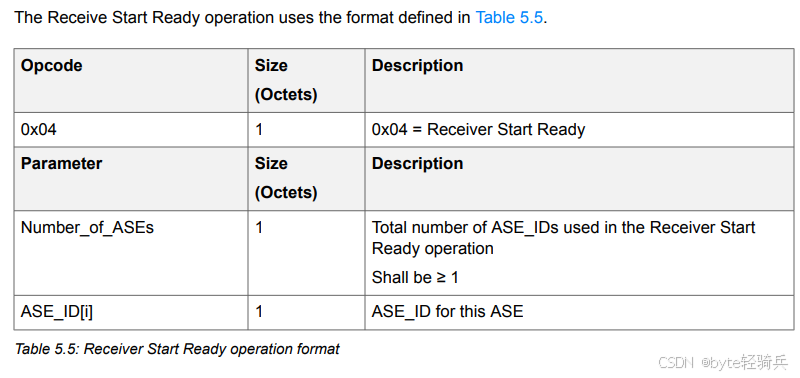

操作格式（Opcode=0x04）：

|----------------|-----|----------------|
| 参数 | 字节数 | 核心含义与约束 |
| Number_of_ASEs | 1 | 需确认的ASE数量，必须≥1 |
| ASE_ID[i] | 1 | 目标ASE的唯一标识 |

执行逻辑：

服务器接收请求（或自主发起）后，校验ASE状态是否为Enabling（否则返回0x04无效状态转换），且发起方是否为接收端（否则返回0x05无效ASE方向）。校验通过后：

将ASE状态转为Streaming（0x04）------正式进入数据传输状态。
服务器向客户端发送ASE特征值通知，告知客户端当前ASE已进入运行状态。

开发注意点：

客户端发起该操作前，需确保自身的接收缓冲区已初始化完成，否则可能导致接收数据丢失------协议规定Enabling状态下传输数据存在丢包风险，需等待Streaming状态确认后再开始传输。
若服务器是Sink ASE且已就绪，会自主发起该操作，客户端无需额外触发，需注意监听ASE状态变化通知。

3.2.3 Disable：音频流的暂停指令

操作定位：触发ASE与CIS通道解绑，暂停数据传输------相当于调度中心下达暂停投递的指令，分为Source和Sink ASE两种场景。

适用状态：Enabling（0x03）、Streaming（0x04）------仅在启动阶段或运行阶段可暂停。

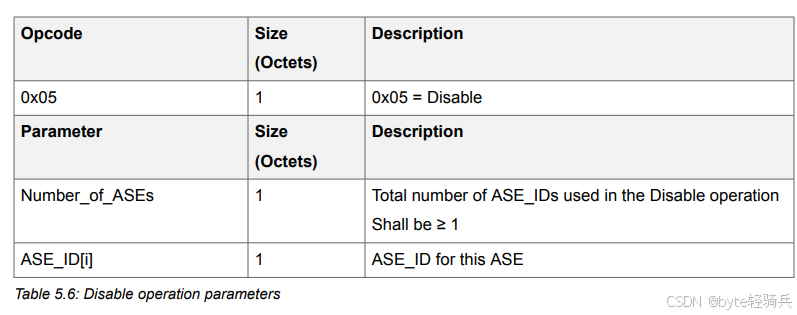

操作格式（Opcode=0x05）：

|----------------|-----|----------------|
| 参数 | 字节数 | 核心含义与约束 |
| Number_of_ASEs | 1 | 需暂停的ASE数量，必须≥1 |
| ASE_ID[i] | 1 | 目标ASE的唯一标识 |

执行逻辑：

服务器接收请求（或自主发起）后，根据ASE类型执行不同逻辑：

Source ASE（发送端）：
- 将状态转为Disabling（0x05）------进入等待接收端确认停止状态。
- 保留之前的解码配置、QoS配置和元数据，ASE仍处于就绪暂停状态，等待Receiver Stop Ready操作确认。
Sink ASE（接收端）：
- 直接将状态转为QoS Configured（0x02）------无需等待确认，直接回归就绪状态。
- 保留之前的解码和QoS配置，可直接通过Enable操作重新启动。

设计逻辑：

Source ASE需要等待接收端确认停止（Receiver Stop Ready），是为了避免发送端停止但接收端仍在等待导致的数据同步问题；而Sink ASE作为接收端，自身停止即可直接回归就绪，无需额外确认，简化流程。

3.2.4 Receiver Stop Ready：音频流的停止投递确认

操作定位：接收端向发送端确认"已准备停止接收数据"，是Source ASE从暂停状态回归就绪状态的关键步骤。

适用状态：仅Disabling（0x05）------仅Source ASE支持该操作。

发起方约束：仅客户端（接收端）可发起，服务器不能自主触发。

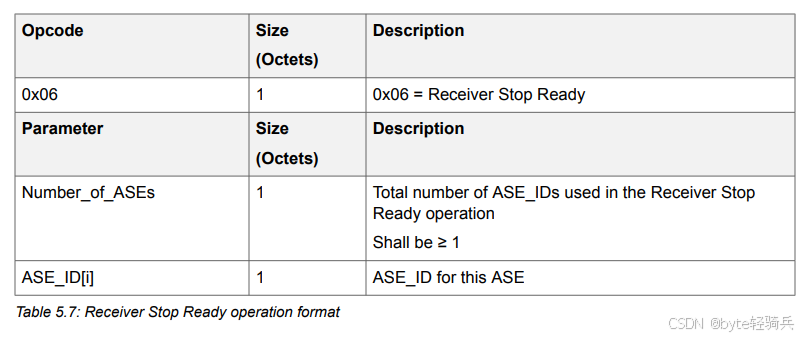

操作格式（Opcode=0x06）：

|----------------|---------|----------------|
| 参数 | 字节数 | 核心含义与约束 |
| Number_of_ASEs | 1 | 需确认的ASE数量，必须≥1 |
| ASE_ID[i] | 1 | 目标ASE的唯一标识 |

执行逻辑：

服务器接收请求后，校验ASE是否为Source ASE且状态为Disabling（否则返回0x05无效ASE方向或0x04无效状态转换）。校验通过后：

将ASE状态转为QoS Configured（0x02）------回归就绪状态。
保留之前的解码和QoS配置，可通过Enable操作重新启动传输。

开发注意点：

客户端发起该操作前，需确保已接收完所有缓存数据，避免数据丢失。
若Source ASE处于Disabling状态但长时间未收到Receiver Stop Ready操作，服务器可自主发起Release操作释放资源，具体超时时间由服务器实现定义（协议未强制）。

3.3 维护类操作：音频流的动态调整与资源释放

维护类操作包括Update Metadata、Release、Released，用于音频流运行中的动态调整和生命周期结束后的资源清理，是保证传输灵活性和资源利用率的关键。

3.3.1 Update Metadata：音频流的动态调整指令

操作定位：在音频流运行过程中（或启动阶段）更新元数据，支持音量、音频类型等参数的动态调整------相当于投递过程中修改附加说明。

适用状态：Enabling（0x03）、Streaming（0x04）------仅在启动阶段或运行阶段可调整。

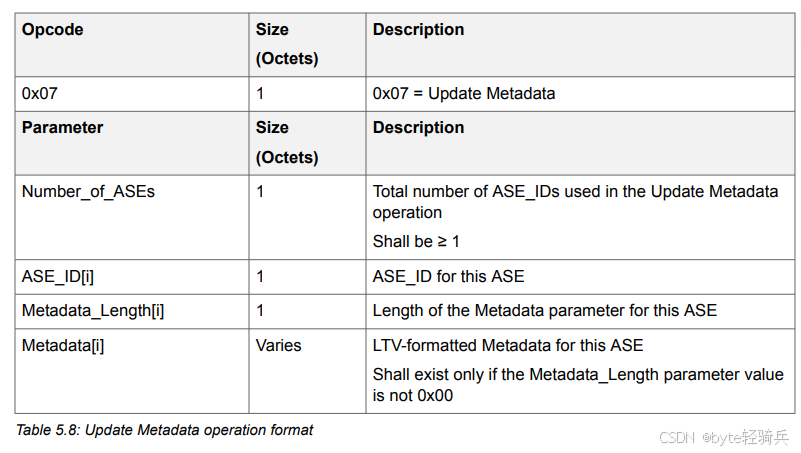

操作格式（Opcode=0x07）：

|----------------------|---------|--------------------|
| 参数 | 字节数 | 核心含义与约束 |
| Number_of_ASEs | 1 | 需更新的ASE数量，必须≥1 |
| ASE_ID[i] | 1 | 目标ASE的唯一标识 |
| Metadata_Length[i] | 1 | 新元数据长度，为0则清除原有元数据 |
| Metadata[i] | 可变 | 新元数据，LTV格式，覆盖原有元数据 |

执行逻辑：

服务器接收请求（或自主发起）后，校验元数据类型是否支持、格式是否正确（无效则返回0x0A Unsupported Metadata或0x0C Invalid Metadata）。校验通过后：

用新元数据覆盖ASE的Additional_ASE_Parameters字段中的原有元数据。
发送ASE特征值通知，告知客户端元数据已更新------状态保持不变（Enabling或Streaming）。

应用场景：

音乐播放时调整音量：客户端通过该操作更新音量元数据，服务器接收后调整播放音量。
通话与音乐切换：客户端更新音频类型元数据，服务器切换对应的解码优化策略。

开发注意点：

元数据更新是覆盖式而非增量式，若需保留部分原有元数据，需在新元数据中包含完整的需要保留的字段。
运行阶段更新元数据时，需确保更新频率不影响音频流传输的稳定性（建议每秒更新不超过10次）。

3.3.2 Release：音频流的资源释放请求

操作定位：触发ASE释放所有关联资源（解码配置、QoS配置、CIS通道），进入资源清理阶段------相当于调度中心下达关闭站点的指令。

适用状态：Codec Configured（0x01）、QoS Configured（0x02）、Enabling（0x03）、Streaming（0x04）、Disabling（0x05）------除Idle和Releasing外的所有状态均可发起。

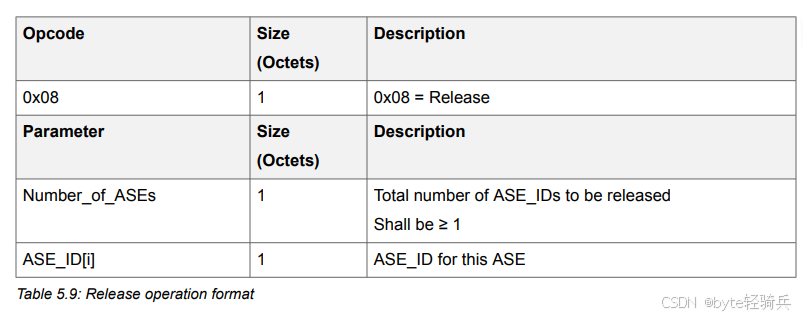

操作格式（Opcode=0x08）：

|----------------|---------|----------------|
| 参数 | 字节数 | 核心含义与约束 |
| Number_of_ASEs | 1 | 需释放的ASE数量，必须≥1 |
| ASE_ID[i] | 1 | 目标ASE的唯一标识 |

执行逻辑：

服务器接收请求（或自主发起）后，无论当前状态如何，均执行以下步骤：

将ASE状态转为Releasing（0x06）------进入资源清理状态。
断开与CIS通道的绑定，若CIS通道无其他ASE使用，则 tearing down该通道。
保留或清除解码配置（由服务器决定是否缓存），QoS配置和元数据一律清除。

设计逻辑：

协议允许服务器缓存解码配置，是为了后续快速重新配置（无需再次执行Config Codec操作），提升用户体验------如用户暂停音乐后短时间内重新播放，服务器可直接使用缓存的解码配置，减少延迟。

3.3.3 Released：音频流的资源释放确认

操作定位：服务器完成所有资源清理后的最终确认操作，标志着ASE生命周期的正式结束。

适用状态：仅Releasing（0x06）------仅在资源清理阶段可执行。

发起方约束：仅服务器自主发起，客户端不能触发。

触发条件：

服务器仅在以下两种场景下发起该操作：

LE-ACL链路丢失，ASE已转为Releasing状态。
Release操作已执行，且CIS通道已 tearing down。

执行逻辑：

服务器根据是否缓存解码配置，执行两种不同逻辑：

缓存解码配置：
- 将ASE状态转为Codec Configured（0x01）。
- 保留解码配置（Codec_ID、Codec_Specific_Configuration）和服务器偏好的QoS参数。
不缓存解码配置：
- 将ASE状态转为Idle（0x00）。
- 清除所有配置参数（解码、QoS、元数据），ASE回归初始状态。

开发注意点：

客户端需监听ASE状态变化，若收到Releasing状态后长时间未收到Codec Configured或Idle状态，需重新发起连接或配置请求。
服务器的缓存策略由厂商实现定义，客户端不能强制服务器缓存或清除解码配置，需通过Config Codec操作覆盖原有配置。

四、联动逻辑：完整音频流传输的端到端流程

单个控制操作的拆解能帮助理解细节，但实际应用中，音频流传输是多个操作的联动结果。以下以最常见的Sink ASE接收音频流为例，拆解从Idle到Streaming再到Idle的完整流程，让所有操作形成闭环。

4.1 完整流程步骤（基于Sink ASE）

步骤1：初始状态------Idle（0x00）

服务器启动ASCS服务，暴露Sink ASE特征和ASE Control Point特征。
客户端扫描并连接服务器，获取ASE_ID（通过读取Sink ASE特征值）。

步骤2：配置解码工具------Config Codec操作

客户端发起Config Codec操作，参数包括：
- Number_of_ASEs=1，ASE_ID=0x01（假设客户端获取的ASE_ID）。
- Target_Latency=0x02（平衡延迟与可靠性），Target_PHY=0x02（LE 2M PHY）。
- Codec_ID=0x0600000000（LC3编码，厂商ID为0x0000）。
- Codec_Specific_Configuration_Length=0x04，Codec_Specific_Configuration=0x00100002（采样率16kHz，帧长20ms）。
服务器校验通过，将ASE状态转为Codec Configured（0x01），并暴露偏好QoS参数（如Max_Transport_Latency=0x03E8即1000ms）。
服务器发送ASE Control Point通知，Response_Code=0x00（成功）。

步骤3：制定传输规则------Config QoS操作

客户端发起Config QoS操作，参数包括：
- Number_of_ASEs=1，ASE_ID=0x01。
- CIG_ID=0x01，CIS_ID=0x01。
- SDU_Interval=0x000014（20ms），Framing=0x00（无帧）。
- PHY=0x02（LE 2M PHY），Max_SDU=0x0080（128字节）。
- Retransmission_Number=0x03（3次重传），Max_Transport_Latency=0x01F4（500ms）。
- Presentation_Delay=0x0000C8（200µs）。
服务器校验参数在允许范围内，且CIG_ID/CIS_ID唯一，将ASE状态转为QoS Configured（0x02）。
服务器发送ASE Control Point通知，Response_Code=0x00。

步骤4：启动准备------Enable操作

客户端发起Enable操作，参数包括：
- Number_of_ASEs=1，ASE_ID=0x01。
- Metadata_Length=0x03，Metadata=0x010164（音量元数据，类型0x01，值0x64即最大音量）。
服务器校验状态为QoS Configured，将ASE状态转为Enabling（0x03），写入元数据。
服务器发送ASE Control Point通知，Response_Code=0x00。

步骤5：确认就绪------Receiver Start Ready操作

服务器作为Sink ASE，检测到自身接收缓冲区已初始化完成，自主发起Receiver Start Ready操作。
服务器将ASE状态转为Streaming（0x04），发送ASE特征值通知，告知客户端已进入运行状态。

步骤6：动态调整------Update Metadata操作

客户端播放过程中调整音量，发起Update Metadata操作，参数为Metadata=0x010132（音量值0x32即50%）。
服务器校验通过，更新元数据，状态保持Streaming，发送通知。

步骤7：暂停传输------Disable操作

客户端发起Disable操作，参数为Number_of_ASEs=1，ASE_ID=0x01。
服务器作为Sink ASE，将状态转为QoS Configured（0x02），发送通知。

步骤8：释放资源------Release操作

客户端确认不再播放，发起Release操作，参数为Number_of_ASEs=1，ASE_ID=0x01。
服务器将状态转为Releasing（0x06），断开CIS通道，清除QoS配置和元数据。

步骤9：收尾确认------Released操作

服务器完成CIS通道tearing down，选择不缓存解码配置，将状态转为Idle（0x00）。
服务器发送ASE特征值通知，告知客户端资源已释放。

4.2 流程关键节点与异常处理

关键节点1 ：Config Codec与Config QoS的顺序不能颠倒------必须先配置解码工具，才能制定传输规则，否则服务器返回0x04无效状态转换。
关键节点2 ：Receiver Start Ready的发起方由ASE类型决定------Sink ASE由服务器发起，Source ASE由客户端发起，发起方错误会返回0x05无效ASE方向。
异常处理：若步骤6中CIS链路丢失，服务器会将状态转为QoS Configured（0x02），客户端需重新执行Enable和Receiver Start Ready操作恢复传输。

五、实操注意点：开发中避坑指南

基于协议细节和实际开发经验，总结以下关键注意点，帮助开发者避免常见坑：

5.1 参数相关坑

字节序转换：多字节参数（如Max_Transport_Latency、Presentation_Delay）需按小端序传输，客户端本地为大端序时需进行转换，否则服务器解析为无效参数。
参数范围校验 ：所有数值型参数需严格遵守协议规定的范围（如SDU_Interval=0x0000FF-0x0FFFFF），超出范围会返回0x09无效参数。
数组参数顺序：多ASE配置时，参数按"ASE1参数A、ASE1参数B、ASE2参数A、ASE2参数B"顺序排列，而非按参数类型分组。

5.2 状态相关坑

状态监听：客户端需实时监听ASE特征值通知，不能依赖自身发起的操作结果判断状态------服务器可能自主发起状态转换（如Released操作）。
无效状态转换 ：操作前需检查当前ASE状态，如不能对Streaming状态的ASE发起Config QoS操作，避免返回0x04错误。
链路丢失处理：需处理CIS和LE-ACL链路丢失的场景，及时发起重新配置或释放操作，避免资源泄漏。

5.3 权限相关坑

发起方权限 ：严格遵守操作的发起方约束，如不能由客户端发起Released操作，否则服务器返回0x01不支持的操作码。
ASE类型约束 ：Receiver Stop Ready仅适用于Source ASE，Sink ASE发起会返回0x05无效ASE方向。

5.4 安全相关坑

加密要求：ASE特征和ASE Control Point特征均要求加密传输，客户端需在加密连接后再发起操作，否则服务器会拒绝请求。
ASE_ID隔离 ：不同客户端的ASE_ID独立，客户端不能使用其他客户端的ASE_ID发起操作，否则返回0x03无效ASE_ID。

六、测试

题目：简述Sink ASE从Idle状态到Streaming状态的完整控制操作流程，并说明每个步骤的核心参数要求。（真题改编，出自某蓝牙芯片厂商校招真题）

答案：

完整流程分为5个步骤，核心参数要求如下：

1. Config Codec操作：

适用状态：Idle。
核心参数：Number_of_ASEs≥1，ASE_ID为服务器分配的有效标识，Codec_ID需在服务器PAC记录中暴露，Target_Latency和Target_PHY需与场景匹配。

2. Config QoS操作：

适用状态：Codec Configured。
核心参数：CIG_ID/CIS_ID在同类型ASE中唯一，SDU_Interval与解码帧长匹配，Max_Transport_Latency≤服务器暴露的上限，Presentation_Delay在服务器允许范围内。

3. Enable操作：

适用状态：QoS Configured。
核心参数：Metadata采用LTV格式，Metadata_Length与实际元数据长度一致。

4. Receiver Start Ready操作：

适用状态：Enabling。
核心参数：ASE_ID与Enable操作一致，由服务器自主发起（Sink ASE）。

5. 状态转换：Idle→Codec Configured→QoS Configured→Enabling→Streaming。

题目：开发中调用Disable操作时，Source ASE和Sink ASE的状态转换存在哪些差异？请结合协议设计说明原因。（真题，出自某消费电子企业社招真题）

答案：

差异及原因如下：

1. 状态转换差异：

Source ASE：Disable操作后转为Disabling（0x05），需等待Receiver Stop Ready操作确认后，才能转为QoS Configured（0x02）。
Sink ASE：Disable操作后直接转为QoS Configured（0x02），无需额外确认。

2. 设计原因：

Source ASE作为发送端，需等待接收端（客户端）确认停止接收（Receiver Stop Ready），避免"发送端停止但接收端仍在等待数据"导致的数据同步问题，保证传输完整性。
Sink ASE作为接收端，自身状态由自己掌控，停止接收后即可直接回归就绪状态，无需发送端确认，简化流程并减少延迟。

题目：客户端发起Config QoS操作后，服务器返回Response_Code=0x09（Invalid Configuration Parameter Value）且Reason=0x0A（Invalid_ASE_CIS_Mapping），请分析可能的原因及规避方法。

答案：

1. 可能原因：

协议规定，同一客户端的同类型ASE（Sink或Source）不能使用相同的CIG_ID和CIS_ID组合。该错误表示客户端请求的CIG_ID和CIS_ID已被其他同类型ASE占用（如两个Sink ASE同时使用CIG_ID=0x01、CIS_ID=0x01）。

2. 规避方法：

客户端在发起Config QoS操作前，读取所有同类型ASE的配置，确保CIG_ID和CIS_ID组合唯一。
采用动态分配策略：为每个ASE分配递增的CIS_ID（如第一个Sink ASE用0x01，第二个用0x02），避免重复。
若需复用CIG_ID，确保同一CIG_ID下的CIS_ID唯一（如CIG_ID=0x01下，CIS_ID可设为0x01、0x02等）。

题目：在Config QoS操作中，如果客户端为两个Sink ASE分配了相同的CIG_ID和CIS_ID，服务器应如何处理？为什么？（某芯片厂商蓝牙协议栈工程师面试题）

答案：

根据规范第5.2节，服务器不得接受这种Config QoS操作。对于同一个客户端，不能有两个Sink ASE共用相同的CIG_ID和CIS_ID组合，Source ASE同理。服务器应在响应中将Response_Code设为0x09（Invalid Parameter Value），Reason设为0x0A（Invalid_ASE_CIS_Mapping）。这个约束的目的是保证CIS与ASE的映射关系清晰：每个CIS只能被一个同方向的ASE使用。如果允许多个ASE共用同一个CIS，会导致链路层无法区分音频数据属于哪个流。

题目：Receiver Start Ready操作的发起方因ASE方向而异，请解释这种设计的合理性。

答案：

Receiver Start Ready操作的发起方由接收端承担：对于Source ASE（服务器发送，客户端接收），客户端作为Audio Sink发起该操作；对于Sink ASE（客户端发送，服务器接收），服务器作为Audio Sink自主发起该操作。这种设计的合理性在于：谁接收数据，谁就最清楚自己何时准备好。客户端在Source ASE场景下，需要完成解码器初始化、缓冲区分配等准备工作，只有它自己知道这些工作何时完成；同样，服务器在Sink ASE场景下，需要完成硬件准备，也只有它能准确判断准备就绪的时刻。这种设计避免了不必要的跨设备状态查询，提高了流程效率。

题目：Released操作有两种处理路径（缓存编解码配置或不缓存），请分析在什么场景下服务器应该选择缓存？什么场景下应该选择不缓存？（LE Audio开发者实战题）

答案：

缓存编解码配置适合以下场景：第一，设备预期客户端很快会重新连接（如临时断开重连），缓存可以加快恢复速度；第二，设备有充足的内存资源，可以同时为多个绑定客户端保留配置；第三，设备希望提供无缝的用户体验，让重连后的音频流快速恢复。不缓存编解码配置适合以下场景：第一，设备资源紧张，需要回收内存；第二，客户端已长时间断开，重连可能性低；第三，设备需要释放ASE资源给其他客户端使用。Zephyr项目的实现中，有一个专门的补丁处理ASE释放后回收到资源池的问题，可见缓存的实现需要仔细管理内存，避免资源泄漏。
