apb_system_env master agent 的配置

svt_apb_env 的master/slave cfg


  • 之前没有使用过svt_apb_env的master agent,在配置的时候发现一些坑,mark一下

svt_apb_system_configuration

  • 整个svt_apb_env都使用了该configuration
  • apb_env的config是专门为了做apb_slave而设计的,配置为master看起来有点别扭
  • 不同于ahb/axi的配置可以使用create_sub_cfgs(master,slave)的方法来同时配置master&slave, apb只有一种选项create_sub_cfg(slave), 而master/slave的选择项为cfg.is_active
  • cfg里面没有 master_cfg[num],就算使用master agent, 信号名也是 slave_cfg

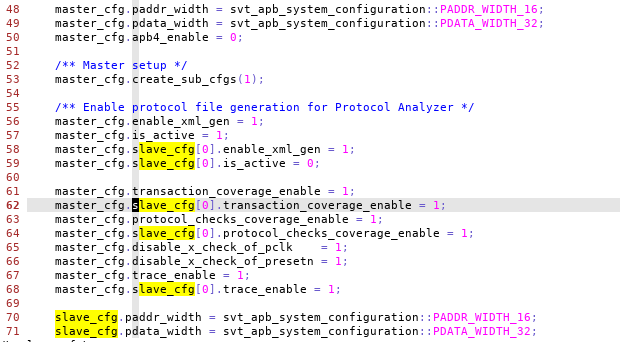

  • 关于配置可以参考example : amba_svt/version-xxx/examples/sverilog/tb_apb_svt_uvm_basic_env/apb_shared_cfg.sv

apb_system_env关于agent

  • 只例化了一个Master_agent 无法通过参数配置
  • slave可以通过参数配置例化多个

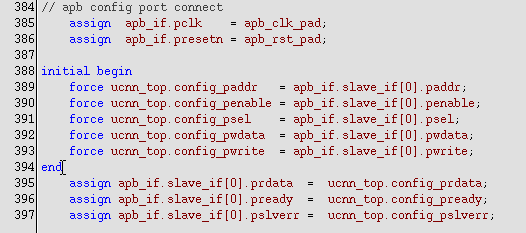

apb_if同样只有slave_if接口,apb_master_if同slave的连接示例:
