新能源汽车OBC/DCDC电流检测技术演进：HSxV系列如何赋能车载充电系统高效功率转换

一、引言

1.1 背景

随着新能源汽车800V高压平台的快速普及，车载充电系统面临前所未有的技术升级压力。OBC（车载充电机）和DC/DC变换器作为新能源汽车的核心能量转换部件，其电流检测技术的可靠性直接关系到充电效率、系统安全和产品竞争力。

1.2 技术趋势

功率升级：11kW三相OBC渐成主流
宽禁带半导体渗透：SiC MOSFET开关频率从20kHz跃升至100-200kHz
功能安全升级：GB/T 16935.1-2025对隔离耐压提出更高要求

二、车载充电系统技术演进

2.1 OBC架构的代际变革

传统OBC采用两级式拓扑：PFC（功率因数校正）+ DC/DC隔离变换。

800V架构三重变革：

变革维度	400V平台	800V平台
主流功率	6.6kW	11kW
开关器件	硅基IGBT	SiC MOSFET
开关频率	20kHz	100-200kHz
系统效率	~92%	>95%

2.2 DC/DC变换器的技术升级

车载DC/DC承担高压到低压的能量转换，呈现三大技术特征：

功率密度攀升：2026年车规级模块功率密度突破32W/in³
双向功率流标配：V2G/V2L功能普及
功能安全升级：隔离耐压要求不低于4kV

三、OBC/DCDC电流检测技术挑战分析

3.1 高频化带来的带宽瓶颈

问题分析：

SiC/GaN器件将开关频率推升至100kHz+
传统开环霍尔传感器带宽仅20-30kHz
无法完整还原高频电流波形谐波成分

影响：

控制系统无法准确捕捉电流尖峰
影响功率因数校正精度
过流保护响应延迟

HSxV系列解决方案：50kHz的-3dB带宽完整覆盖主流OBC开关频率范围

3.2 高压化对隔离性能的考验

参数	HSxV系列指标	标准要求
交流隔离耐压	3.6kVrms（50Hz, 1min）	CAT Ⅲ PD2 600V
瞬态耐压	6.6kV	安全裕度
爬电距离	7.3mm	≥8mm目标

3.3 宽温度范围的精度稳定性

挑战：车载环境-40°C~85°C，传统霍尔传感器全温增益误差>10%

HSxV系列应对：

增益温度系数：±0.1%/K
电失调电压温度系数：±1mV/K
85°C满量程增益误差：±1%以内

3.4 电磁兼容性设计

高频干扰源：

SiC/GaN器件dv/dt达100V/ns以上
di/dt超1A/ns

HSxV系列EMC设计：

优化磁路设计
屏蔽技术抑制杂散磁场干扰
模拟电压输出支持后级低通滤波

四、HSxV系列核心技术规格

4.1 产品定位

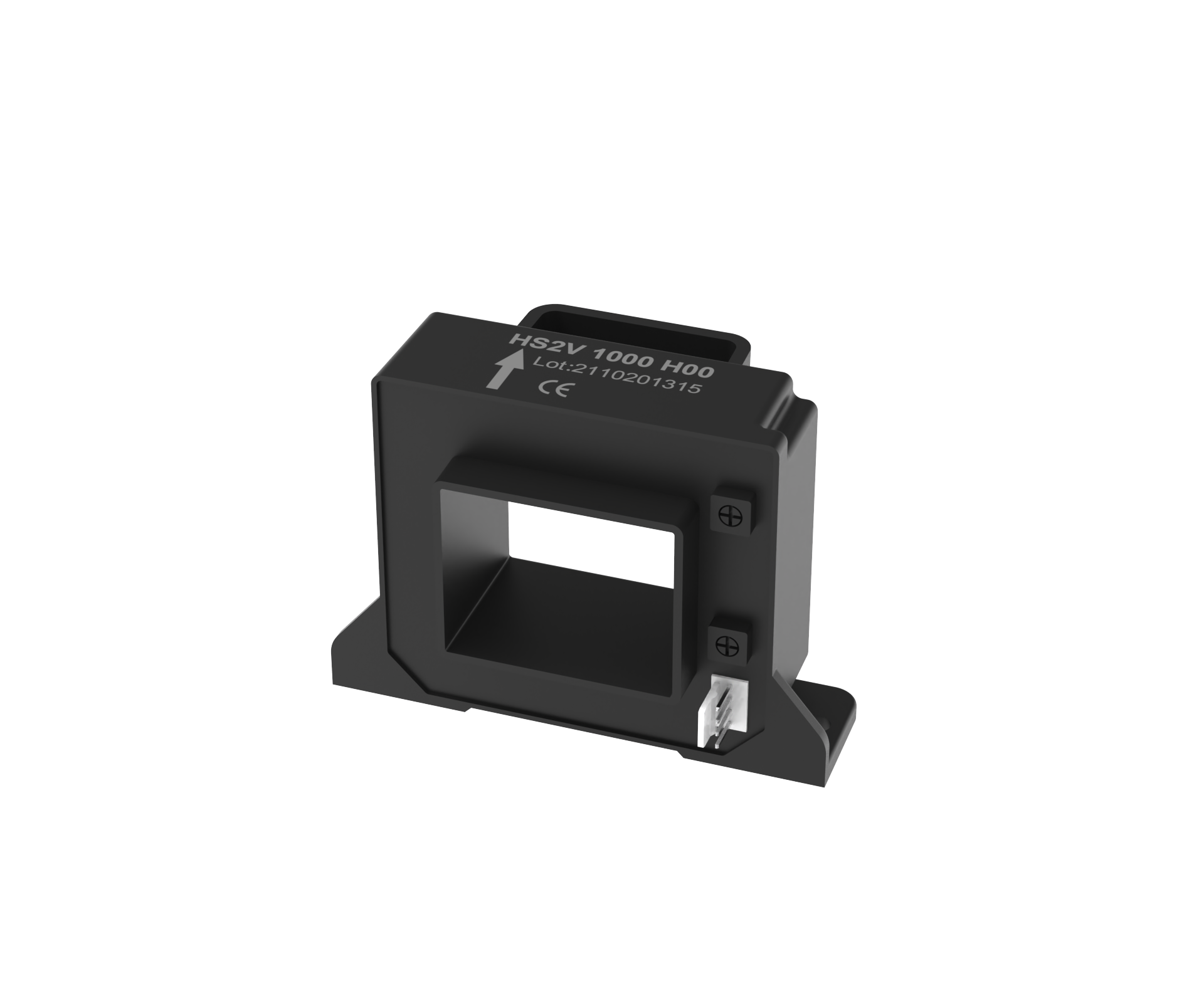

芯森电子HSxV系列是面向车载OBC/DCDC应用的开环霍尔电流传感器，测量范围覆盖50A至600A。

4.2 详细规格参数

复制代码

┌─────────────────────────────────────────────────┐
│              HSxV系列核心规格表                   │
├─────────────────────────────────────────────────┤
│  额定电流      │  50A~600A                        │
│  测量范围      │  ±2~±3 IPN                       │
│  响应时间      │  ≤3μs                            │
│  带宽（-3dB）  │  50kHz                           │
│  精度          │  ±1% FS（不含零点误差）           │
│  隔离耐压      │  3.6kVrms                        │
│  工作温度      │  -40°C~85°C                      │
│  输出电压      │  ±4V @ IPN（比例输出）            │
└─────────────────────────────────────────────────┘

4.3 OBC应用适配方案

应用场景	推荐型号	关键优势
PFC功率因数校正级	50A~100A	50kHz带宽还原电流波形
DC/DC隔离变换级	100A~200A	±1%全温精度确保谐振控制
双向功率变换(V2G)	全系	正负电流线性输出

4.4 DC/DC变换器配置

主变换级：800V→400V/48V模块，电流10A~50A
辅助电源级：12V系统功率100W~500W，电流10A~40A

五、选型指南与工程实践

5.1 量程选择原则

额定电流计算公式：

复制代码

推荐量程 = 正常工作峰值电流 × 2~3
推荐工作点 = 量程的30%~50%

实例：11kW三相OBC在800V输出时，额定电流约13.75A，建议选50A额定型号

5.2 安装布局规范

要点	说明
磁路完整性	原边母排完全填充过孔
热管理	避免靠近散热片，必要时间距隔离
EMC防护	与开关节点保持≥10mm间距
供电设计	电源独立走线，避免共地

5.3 竞品对比分析

对比维度	HSxV系列	竞品A	竞品B	优势
带宽	50kHz	30kHz	40kHz	+20kHz
响应时间	3μs	5μs	4μs	快40%
隔离耐压	3.6kVrms	2.5kVrms	3kVrms	高44%
精度	±1% FS	±1.5% FS	±1.2% FS	高25%

六、结论

芯森电子HSxV系列凭借四大核心技术优势：

高带宽：50kHz完整覆盖SiC高频开关
快响应：3μs响应时间满足过流保护需求
强隔离：3.6kVrms隔离耐压满足800V系统要求
高精度：±1%全温精度确保充电计量准确性

在国产替代大背景下，以性能对标国际品牌、成本优势显著、供货稳定的特点，正成为车企和Tier1供应商在车载充电领域的优选方案。
