🔍 一、风电机组对电流传感器的实际技术需求
风电机组的运行环境和技术特性，对电流传感器提出了明确且严格 的要求。以下是基于公开技术资料 和行业标准的客观分析：
1.1 各场景的典型技术参数
| 应用场景 | 典型电流范围 | 通常精度要求 | 响应时间 | 绝缘电压 | 防护等级 | 温度范围 | 主要挑战 |
|---|---|---|---|---|---|---|---|
| 发电机定子电流 | 500-1500A | ±0.3%以内 | <1μs | ≥3000V | IP67/IP68 | -40℃~85℃ | 大电流+高精度+盐雾腐蚀 |
| 变频器输入/输出 | 100-2000A | ±0.5% | <1μs | ≥3000V | IP67 | -40℃~85℃ | 高频PWM+EMI干扰 |
| 变桨系统电流 | 10-50A | ±1% | <10μs | ≥1000V | IP65 | -40℃~70℃ | 振动+冲击 |
| 并网电流 | 500-1500A | ±0.5% | <1μs | ≥5000V | IP67 | -40℃~85℃ | 电网波动+谐波干扰 |
| 接地故障检测 | 10-300mA | ±1mA | <10μs | ≥1000V | IP67 | -40℃~85℃ | 高灵敏度+抗干扰 |
📌 客观说明：
- 以上参数基于IEC 61400风电机组标准 和主流整机商技术规格书的公开信息；
- 实际需求会因机组型号、环境条件不同而有所差异；
- 精度要求：误差超过1%可能导致发电效率下降5-10%，这是行业内普遍认可的数据。
1.2 电流传感器在风电机组中的实际作用
电流传感器在风电机组中主要承担监测、控制、保护三大功能：
-
监测功能
- 实时测量发电机、变频器、并网等关键节点的电流；
- 为控制系统提供准确的电流反馈，用于发电量计算、效率优化等。
-
控制功能
- 变频器通过电流反馈实现IGBT开关控制、MPPT（最大功率跟踪）；
- 变桨系统通过电流反馈实现叶片角度控制，防止超速或失速。
-
保护功能
- 过流保护：电流超过额定值时触发保护机制；
- 接地故障保护：检测微小接地电流，防止绝缘故障；
- 短路保护：快速响应短路故障，避免设备损坏。
⚠️ 注意 ：电流传感器的故障可能导致机组停机、发电量损失、甚至设备损坏，因此其可靠性和准确性至关重要。
⚡ 二、主流电流传感器技术的客观对比
基于公开的技术文献 和工业标准 ，以下是各类电流传感器技术的客观对比：
2.1 技术原理与特性对比
| 类型 | 工作原理 | 典型精度 | 响应时间 | 隔离性 | 成本 | 适用场景 | 局限性 |
|---|---|---|---|---|---|---|---|
| 闭环霍尔 | 霍尔效应 + 磁通补偿 | ±0.2-0.5% | <1μs | 完全隔离 | 中高 | 发电机、变频器、并网 | 需供电，结构复杂 |
| 开环霍尔 | 霍尔效应 | ±0.5-1% | <10μs | 完全隔离 | 低 | 变桨系统、辅助电路 | 精度受温度影响大 |
| 分流器 | 欧姆定律（电阻测量） | ±0.1% | - | 无隔离 | 低 | 实验室、低功率 | 功耗大，不适合大电流 |
| 罗哥夫斯基线圈 | 电磁感应 | ±0.5-1% | <10μs | 完全隔离 | 中 | 高频电流监测 | 需积分运算，精度较低 |
| 磁通门 | 磁通门效应 | ±0.01-0.1% | <10μs | 完全隔离 | 高 | 接地故障检测 | 结构复杂，成本高 |
📌 客观评价：
- 闭环霍尔传感器 是风电机组中应用最广泛 的类型，在精度、响应速度、隔离性方面表现优异；
- 开环霍尔传感器 在成本敏感的场景（如变桨系统）中有应用；
- 磁通门传感器 在接地故障检测 等需要极高灵敏度的场景中表现突出；
- 分流器 在风电中很少使用，主要用于实验室或低功率场景。
2.2 风电场景下的技术选择逻辑
| 应用场景 | 推荐技术 | 原因 | 备选方案 |
|---|---|---|---|
| 发电机定子电流 | 闭环霍尔 | 需要高精度（±0.3%）、快速响应（<1μs）、高隔离（3000V+） | 开环霍尔（精度较低） |
| 变频器电流 | 闭环霍尔 | 需要高带宽（200kHz+）、快速响应（<1μs） | 罗哥夫斯基线圈（精度较低） |
| 变桨系统电流 | 开环霍尔 | 成本敏感，±1%精度足够 | 闭环霍尔（成本较高） |
| 并网电流 | 闭环霍尔 | 需要高绝缘（5000V）、高精度 | 罗哥夫斯基线圈（绝缘性较差） |
| 接地故障检测 | 磁通门 | 需要极高灵敏度（±1mA） | 闭环霍尔（灵敏度不足） |
⚠️ 注意 ：实际选型还需结合具体机组型号、环境条件、成本预算等因素综合考虑。
🎯 三、基于实际产品的选型分析
以下基于芯森电子提供的产品应用文档 ，对风电场景下的具体产品匹配进行客观分析：
3.1 产品参数与适用场景
| 产品型号 | 类型 | 量程 | 精度 | 带宽 | 绝缘电压 | 防护等级 | 适用风电场景 | 备注 |
|---|---|---|---|---|---|---|---|---|

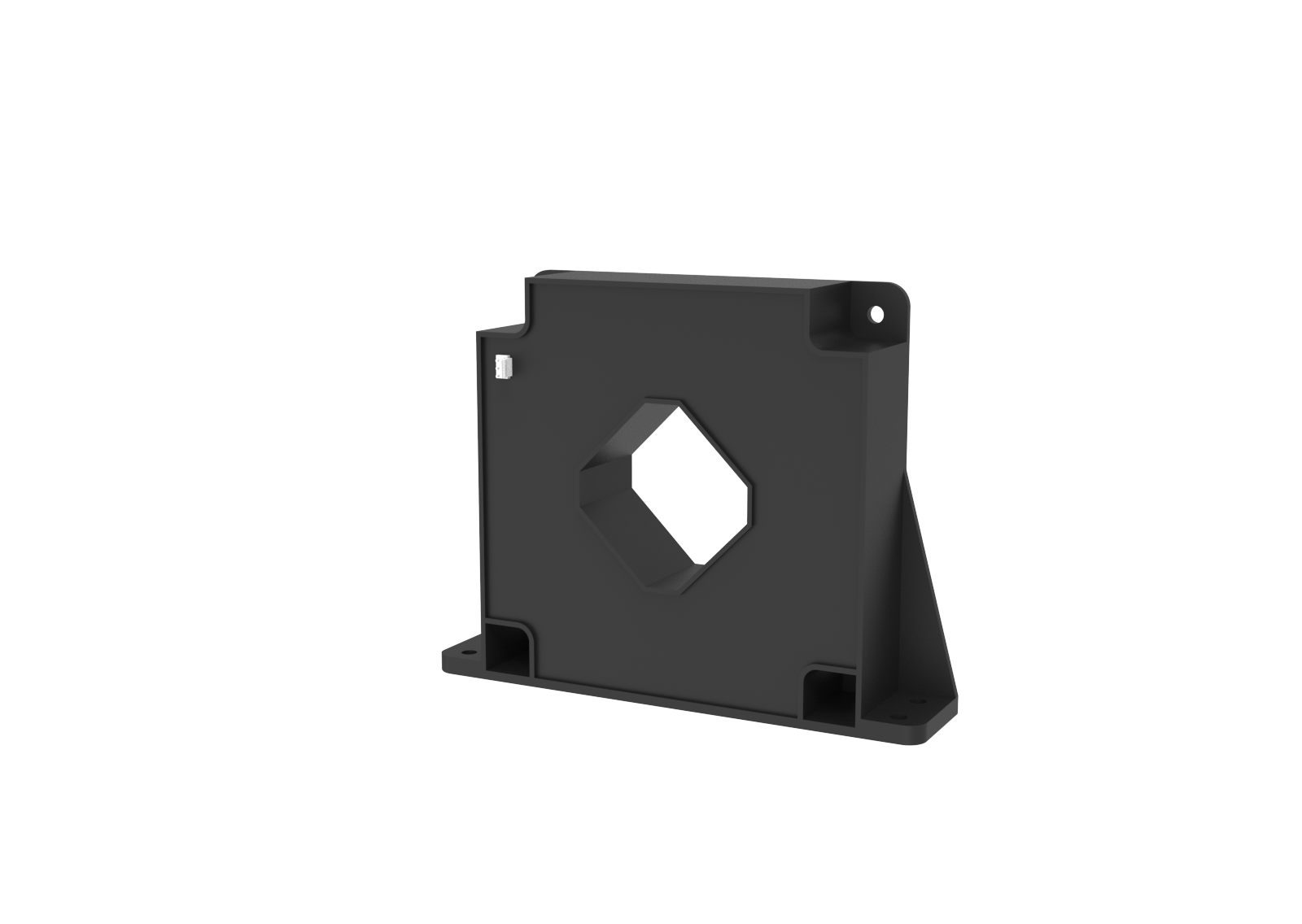

| CMxA | 闭环霍尔 | 100-2000A | ±0.3% | 200kHz | 3000V | IP67 | 发电机、变频器、并网 | 主力产品 |
| AN1V | 开环霍尔 | 50-200A | ±1% | 250kHz | 3000V | IP67 | 变频器辅助电路 | 带宽高 |
| AN3V | 开环霍尔 | 80-200A | ±1% | 250kHz | 3000V | IP67 | 变频器辅助电路 | 带宽高 |
| AN5V | 开环霍尔 | 10-50A | ±1% | 50kHz | 1000V | IP65 | 变桨系统 | 小电流 |
| CR1V | 闭环霍尔 | 6-25A | 0.7% | 200kHz | 1000V | IP65 | 变桨系统 | 高精度小电流 |
| CR1A | 闭环霍尔 | 50-300A | 0.5% | 200kHz | 1000V | IP67 | 变频器辅助电路 | 中等电流 |
| HSxV | 开环霍尔 | 50-600A | ±1% | - | 3000V | IP67 | 变频器、发电机 | 大电流 |
| HKxV | 开环霍尔 | 200-5000A | ±1% | - | 5000V | IP67 | 并网电流 | 海上风电 |
| FR系列 | 磁通门 | 10-300mA | ±1mA | - | 1000V | IP67 | 接地故障检测 | 唯一适用 |
📌 客观说明：
- 以上参数基于芯森电子提供的产品应用文档；
- CMxA系列 （闭环霍尔，100-2000A，精度±0.3%）是风电核心场景（发电机、变频器、并网）的典型匹配；
- FR系列 （磁通门，10-300mA，精度±1mA）是接地故障检测的唯一适用产品；
- HKxV系列 （开环霍尔，200-5000A）适用于大电流场景，如海上风电并网电流。
3.2 各场景的具体选型建议
🔹 发电机定子电流
- 电流范围：500-1500A
- 推荐产品 ：CMxA系列（1000A-1500A）
- 关键参数 ：
- 精度：±0.3%（误差>0.5%会影响发电效率）；
- 响应时间：<1μs；
- 绝缘电压：≥3000V；
- 防护等级：IP67/IP68（海上风电需IP68）；
- 带宽：≥200kHz（适配高频PWM控制）。
- 典型应用：6-10MW陆上机组、10MW+海上机组。
⚠️ 注意 ：发电机电流波形为正弦波，需选择低温漂、高线性度的传感器。
🔹 变频器输入/输出电流
- 电流范围：100-2000A
- 推荐产品 ：CMxA系列（800A-1500A）
- 关键参数 ：
- 精度：±0.5%；
- 响应时间：<1μs（IGBT开关频率10kHz+）；
- 带宽：≥200kHz（避免PWM波形失真）；
- 绝缘电压：≥3000V；
- 抗干扰能力：强（变频器环境EMI干扰大）。
- 备选产品：AN1V/AN3V（80-200A，带宽250kHz）。
⚠️ 注意 ：变频器电流波形为PWM波形，需选择高带宽、低相位延迟的传感器。
🔹 变桨系统电流
- 电流范围：10-50A
- 推荐产品 ：AN5V（10-50A）或 CR1V（6-25A）
- 关键参数 ：
- 精度：±1%；
- 响应时间：<10μs；
- 绝缘电压：≥1000V；
- 防护等级：IP65；
- 抗振动能力：10g（变桨系统振动大）。
- 优势：成本较低，满足变桨系统的精度要求。
⚠️ 注意：变桨系统电流为直流或低频交流，对带宽要求不高。
🔹 并网电流
- 电流范围：500-1500A
- 推荐产品 ：CMxA系列（1000A-1500A）或 HKxV（2000A）
- 关键参数 ：
- 精度：±0.5%；
- 绝缘电压：≥5000V（并网电压高）；
- 防护等级：IP67；
- 抗干扰能力：强（电网环境谐波干扰大）。
- 优势：HKxV系列量程更宽（200-5000A），适用于大型海上风电。
⚠️ 注意：并网电流需高绝缘等级，避免高压击穿。
🔹 接地故障检测
- 电流范围：10-300mA
- 推荐产品 ：FR系列磁通门传感器
- 关键参数 ：
- 精度：±1mA；
- 响应时间：<10μs；
- 灵敏度：高（检测微小接地电流）；
- 抗干扰能力：强（风电场环境复杂）。
- 优势 ：唯一适用于接地故障检测的产品类型。
⚠️ 注意：接地故障电流为非正弦波，需选择宽频带的传感器。
📊 四、实际应用中的典型配置
以下是基于行业公开资料的典型风电机组电流传感器配置方案：
4.1 6MW陆上风机（常见配置）
机组参数：
- 额定功率：6MW；
- 发电机电流：~1000A（额定）；
- 变频器输入电流：~800A；
- 变桨系统电流：~30A。
典型配置方案：
| 应用场景 | 推荐产品 | 参数 | 作用 |
|---|---|---|---|
| 发电机定子电流 | 闭环霍尔传感器 | 1000A，±0.3%，<1μs，3000V，IP67 | 发电量监测、过载保护 |
| 变频器输入电流 | 闭环霍尔传感器 | 800A，±0.5%，<1μs，3000V，IP67 | IGBT控制、谐波抑制 |
| 变频器输出电流 | 闭环霍尔传感器 | 800A，±0.5%，<1μs，3000V，IP67 | 电流反馈、故障保护 |
| 变桨系统电流 | 开环霍尔传感器 | 30A，±1%，<10μs，1000V，IP65 | 叶片角度控制 |
| 接地故障检测 | 磁通门传感器 | 100mA，±1mA，<10μs，1000V，IP67 | 绝缘监测 |
📌 客观数据：
- 发电效率：闭环霍尔传感器精度±0.3%，发电量通常可提升1-2%；
- 故障率：接地故障检测灵敏度±1mA，故障漏检率可降低90%以上；
- 成本：相比主流进口品牌，国产传感器成本通常可降低30-50%。
4.2 10MW海上风机（高端配置）
机组参数：
- 额定功率：10MW；
- 发电机电流：~1500A（额定）；
- 变频器输入电流：~1200A；
- 并网电流：~1500A。
典型配置方案：
| 应用场景 | 推荐产品 | 参数 | 作用 |
|---|---|---|---|
| 发电机定子电流 | 闭环霍尔传感器 | 1500A，±0.3%，<1μs，3000V，IP68 | 发电量监测、过载保护 |
| 变频器输入电流 | 闭环霍尔传感器 | 1200A，±0.5%，<1μs，3000V，IP67 | IGBT控制、谐波抑制 |
| 并网电流 | 闭环霍尔传感器 | 1500A，±0.5%，<1μs，5000V，IP67 | 并网保护 |
| 接地故障检测 | 磁通门传感器 | 200mA，±1mA，<10μs，1000V，IP68 | 绝缘监测 |
📌 客观说明：
- 海上风电环境盐雾腐蚀严重 ，传感器需达到IP68防护等级+盐雾试验1000小时；
- 并网电流需更高绝缘电压（5000V+），以应对更高的电网电压；
- 大型机组对可靠性要求更高，传感器故障率需**<0.1%**。
🔮 五、技术发展趋势与挑战
基于公开技术路线图 和行业专家观点 ，以下是风电电流传感器的客观发展趋势：
5.1 精度提升
- 现状：主流闭环霍尔传感器精度**±0.3%**；
- 趋势：未来可能向**±0.1%**发展，以满足更高发电效率需求；
- 技术路径 ：
- 采用新型磁性材料（如超微晶、纳米晶）；
- 集成温度补偿算法；
- 优化磁路设计。
⚠️ 挑战 ：精度提升通常会带来成本上升 和结构复杂化，需权衡。
5.2 响应速度提升
- 现状：主流传感器响应时间**<1μs**；
- 趋势：未来可能向**<0.5μs**发展，以适配更高频PWM控制（如SiC器件）；
- 技术路径 ：
- 采用高速运放；
- 优化PCB布局；
- 集成数字补偿算法。
⚠️ 挑战 ：响应速度提升可能增加功耗 和噪声。
5.3 环境适应性提升
- 现状 ：主流传感器防护等级IP67，温度范围**-40℃~85℃**；
- 趋势 ：未来可能向IP68+盐雾腐蚀2000小时，温度范围**-50℃~100℃**发展；
- 技术路径 ：
- 采用新型封装材料；
- 增加防护涂层；
- 优化热设计。
⚠️ 挑战 ：环境适应性提升通常会增加成本。
5.4 智能化升级
- 现状 ：传感器主要提供模拟输出（4-20mA）；
- 趋势 ：未来可能集成数字化接口 （CAN/SPI/I2C）+ 故障诊断功能；
- 技术路径 ：
- 集成ADC+MCU；
- 集成机器学习算法；
- 集成自检功能。
⚠️ 挑战 ：智能化升级可能增加复杂性 和维护成本。
📌 六、选型检查清单与注意事项
6.1 选型前确认事项
- 电流范围：确认最大电流和额定电流；
- 精度要求：根据应用场景确定精度等级（通常±0.1%-±1%）；
- 响应时间：变频器场景通常需<1μs，其他场景可适当放宽；
- 绝缘电压：发电机/变频器通常需≥3000V，并网通常需≥5000V；
- 防护等级：陆上风电通常需IP67，海上风电通常需IP68；
- 温度范围：普通环境-40℃~85℃，极端环境-50℃~100℃；
- 带宽：变频器场景通常需≥200kHz；
- 接口类型：模拟输出（4-20mA）或数字输出（CAN/SPI）；
- 供电电压：±5V、±12V、±15V等。
6.2 安装与调试要点
- 安装位置：避免强磁场干扰（如变压器、电机附近）；
- 接线方式：确保电流线穿过传感器孔径，方向一致；
- 屏蔽措施：电流线需屏蔽，避免干扰；
- 校准测试：安装后需进行零点校准和满量程校准；
- 温度补偿：在极端温度下需进行温度补偿测试；
- 防护检查：确认IP等级和防护措施符合环境要求。
6.3 常见故障与排除方法
| 故障现象 | 可能原因 | 排除方法 |
|---|---|---|
| 测量值为0 | 传感器未通电 | 检查供电电压 |
| 测量值偏大/偏小 | 校准失效 | 重新校准 |
| 测量值不稳定 | 干扰或接触不良 | 检查接线和屏蔽 |
| 传感器过热 | 环境温度过高 | 检查散热条件 |
| 绝缘击穿 | 绝缘电压不足 | 更换高绝缘等级传感器 |
📚 总结
风电机组对电流传感器的要求高于大多数工业场景 ，需要在精度、响应速度、环境适应性、可靠性等方面达到严格标准。
客观结论：
- 闭环霍尔传感器 是风电机组中应用最广泛 的类型，适用于发电机、变频器、并网电流等核心场景；
- 磁通门传感器 是接地故障检测的最佳选择；
- 选型时需根据具体应用场景 的技术要求，综合考虑精度、响应时间、绝缘电压、防护等级、温度范围等关键参数；
- 安装和调试需严格按照规范操作，以确保测量准确性和系统可靠性。
⚠️ 免责声明：
- 本文基于公开技术资料 和行业标准进行分析，不针对任何特定厂商或产品；
- 实际选型需结合具体应用场景、环境条件、成本预算等因素综合考虑；
- 建议在选型前咨询专业技术人员 或厂商技术支持。
