拆解一款AUX立体声音频切换器,4进1出,乐器/便携效果器均可用

智能家居设备普及导致家庭音频源数量增加,多设备共用场景下存在音频源管理复杂度高 (如手动切换繁琐、音质损耗风险)的痛点。

本次拆解的AUX立体声音频4进1出切换器 ,旨在通过硬件方案解决上述问题,核心功能包括:

⑴ 输入侧:支持4路独立立体声信号输入(含音量调节功能);

⑵ 输出侧:提供1路高保真立体声输出;

⑶ 核心价值:简化多设备音频切换操作流程,保障信号传输过程中的音质完整性。

★ 外观与物理结构

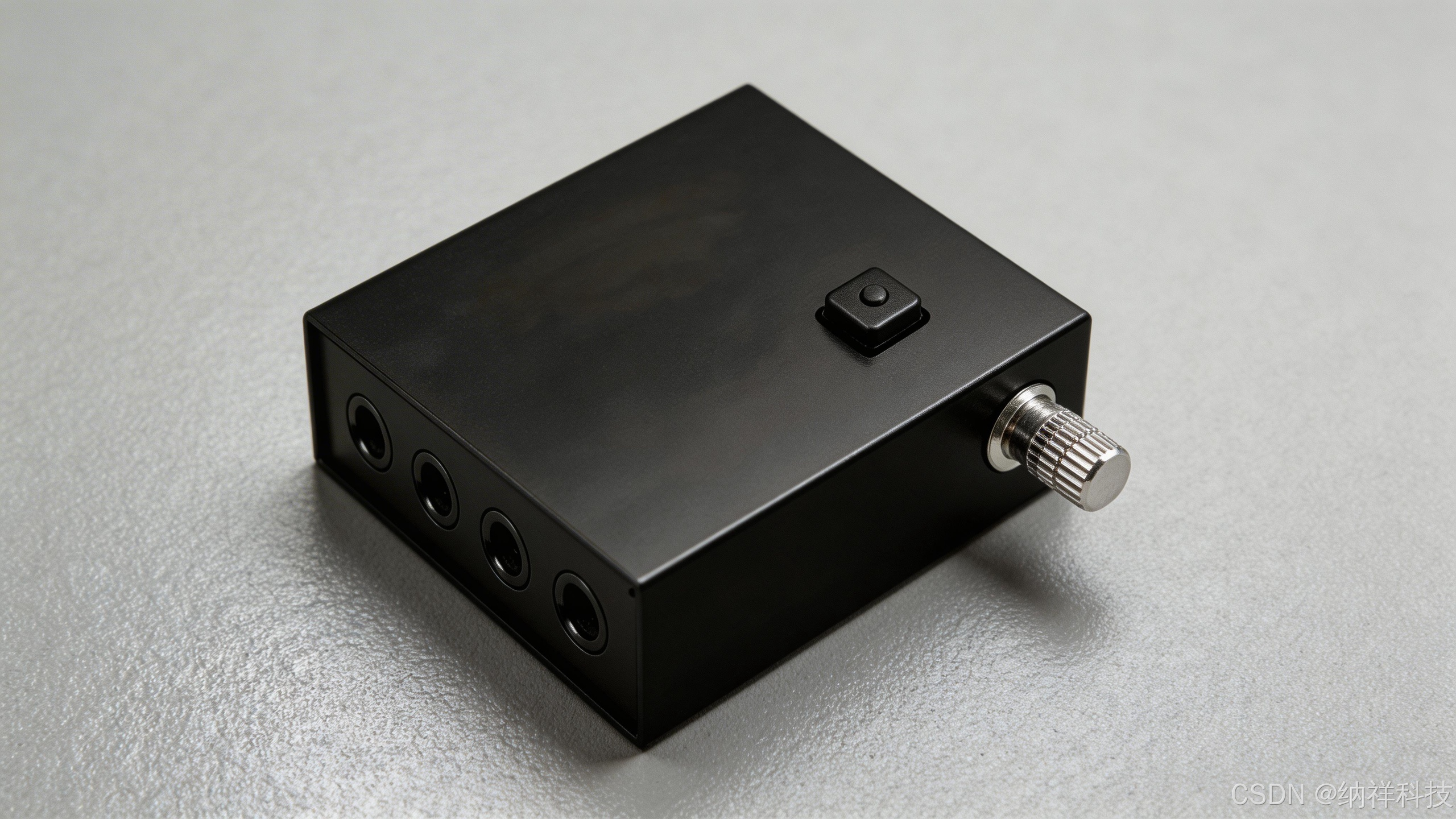

  1. 外壳设计特征

⑴ 整体风格:外观简洁,无冗余装饰元素;

⑵ 接口与控件布局:

❶正面:上部为功能按钮区,下部横向排列4个3.5mm音频输入接口,侧面设置旋转式音量调节钮;

❷背面:配置1个3.5mm音频输出接口(AUX OUT)及电源输入端口。

  1. 拆解方式

通过沿外壳两侧接缝轻撬即可完成整机拆解,无需复杂工具或步骤。

★ 内部主板与元件布局

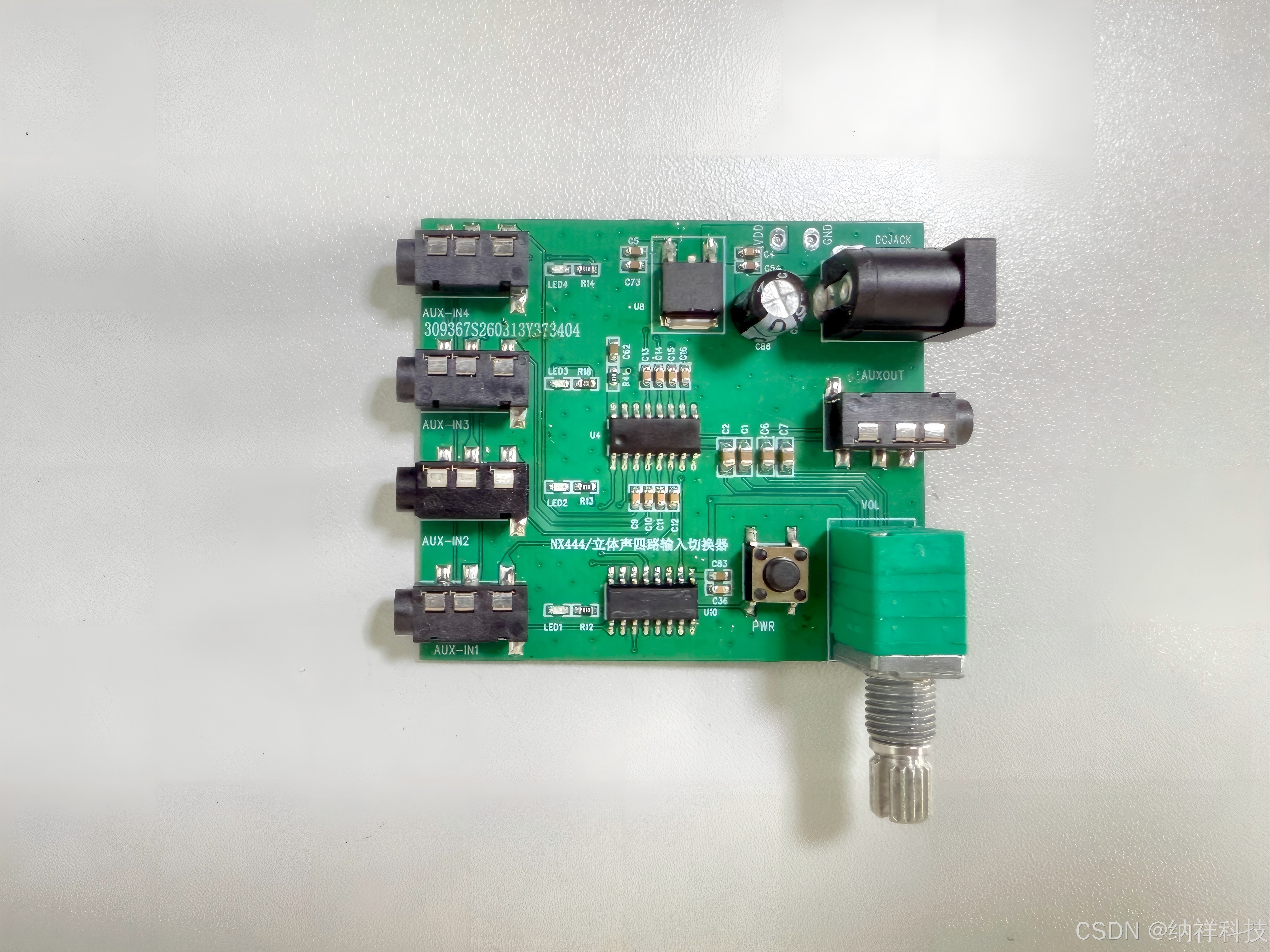

  1. 主板整体特征

① 设计特点:结构简洁,元件排列规则,电路走线流畅;

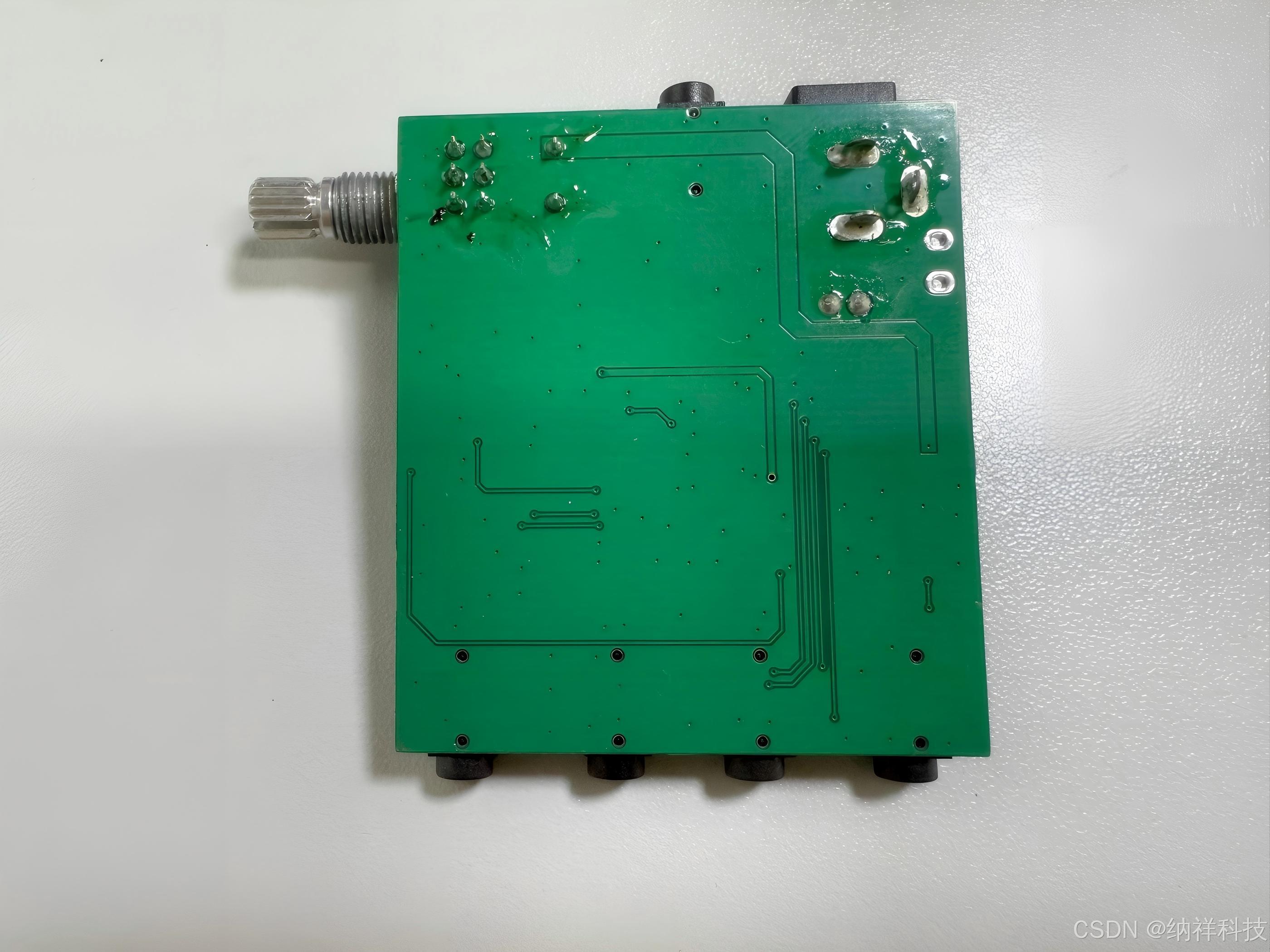

② 元件分布:主要电子元件集中于主板正面,背面无额外元件。

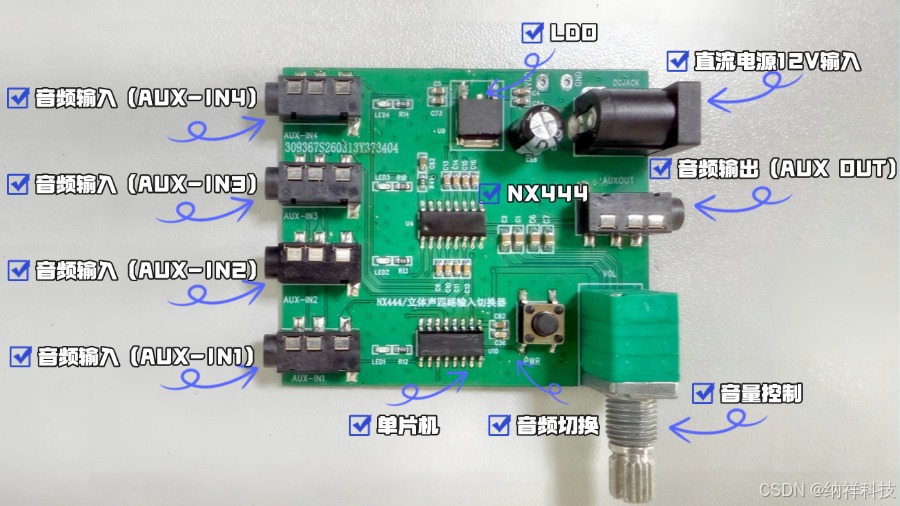

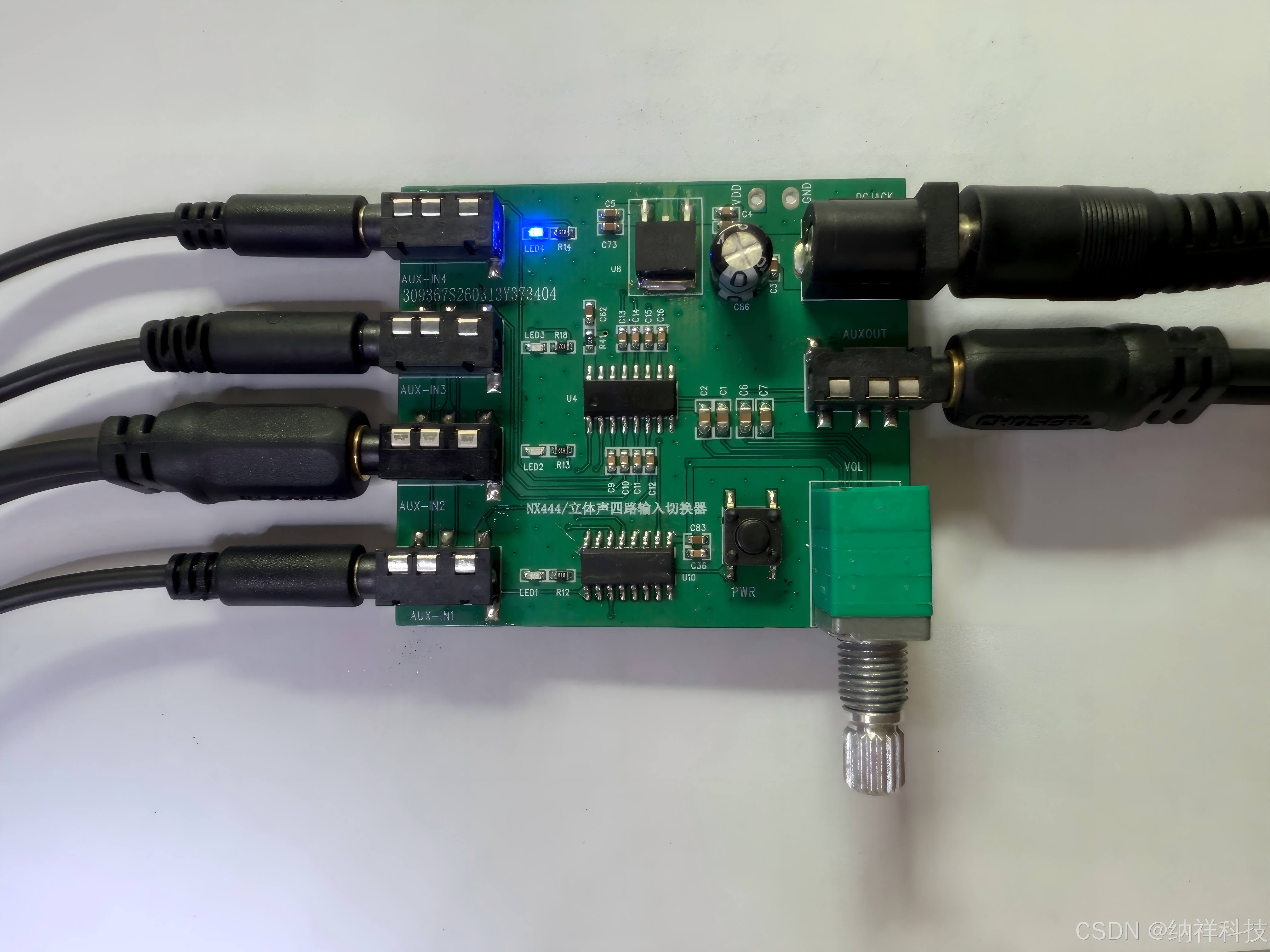

  1. 接口与控制区域

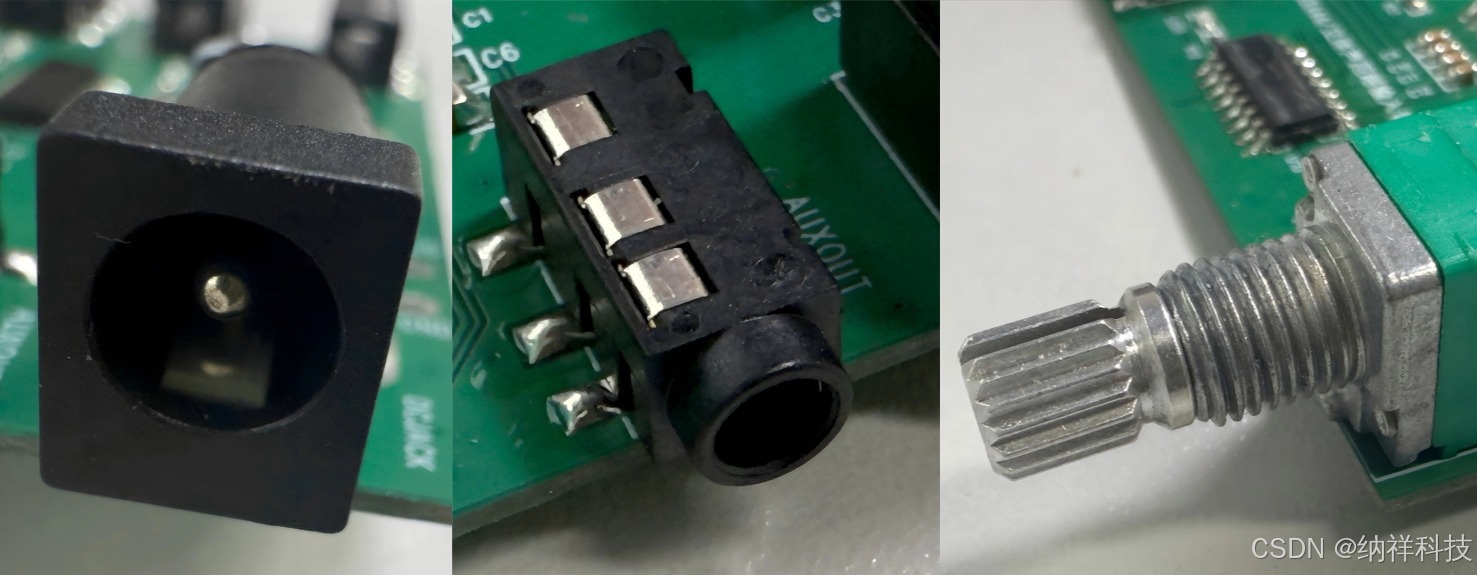

⑴ 右侧(输出/控制区) :自上而下依次为12V直流电源输入口、3.5mm音频输出口(AUX OUT)、音量控制旋钮及物理切换按钮;

⑵ 左侧(输入区) :设置4路独立3.5mm AUX输入接口(编号AUX-IN1至AUX-IN4),支持立体声左右声道分离传输;每路输入对应1颗蓝色LED指示灯(亮灯表示当前通道为输出状态)。

  1. 核心功能模块

⑴ 电源转换模块 :LDO芯片将12V直流输入降压为5V稳定电压,为后续芯片组供电;

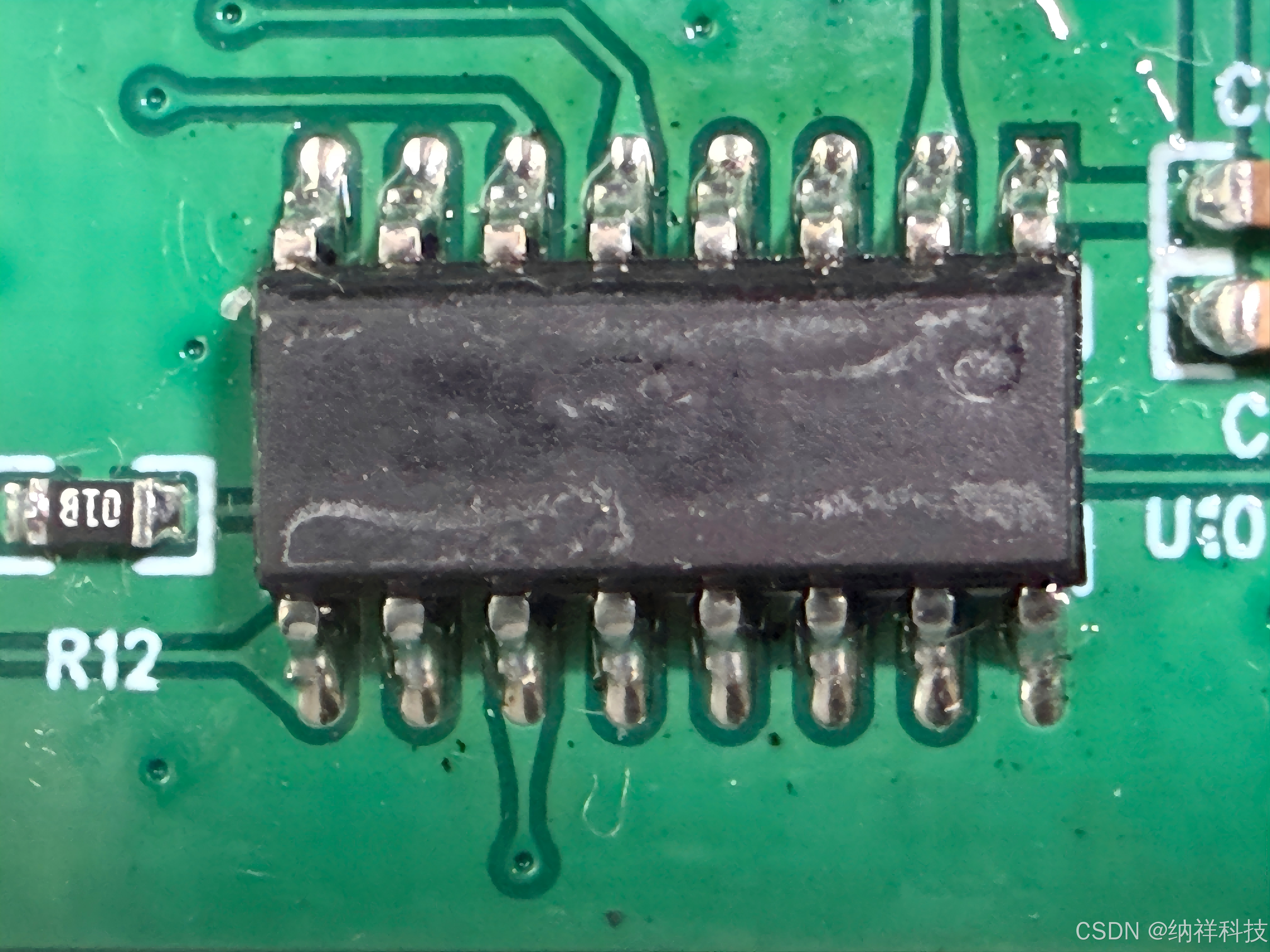

⑵ 主控芯片(NX444) :

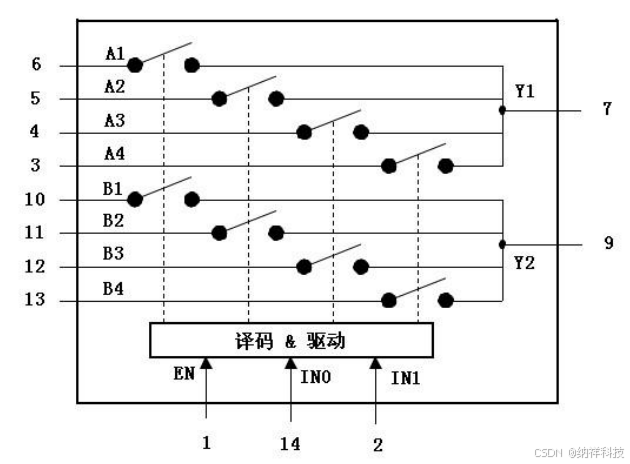

① 基础信息:采用国产纳祥科技的双通道低阻宽带双向模拟开关芯片,集成2通道单刀四掷模拟开关;

② 关键性能:高带宽(500MHz)、低导通电阻(典型值5Ω)、高通道隔离度(抑制未选通道信号干扰)、快速切换(<5nS)、支持4KV HBM静电防护,兼容5V/3.3V/3V电源,SOP-16无铅封装;

③ 功能适配:适用于视频/USB/音频信号的多路选择场景。

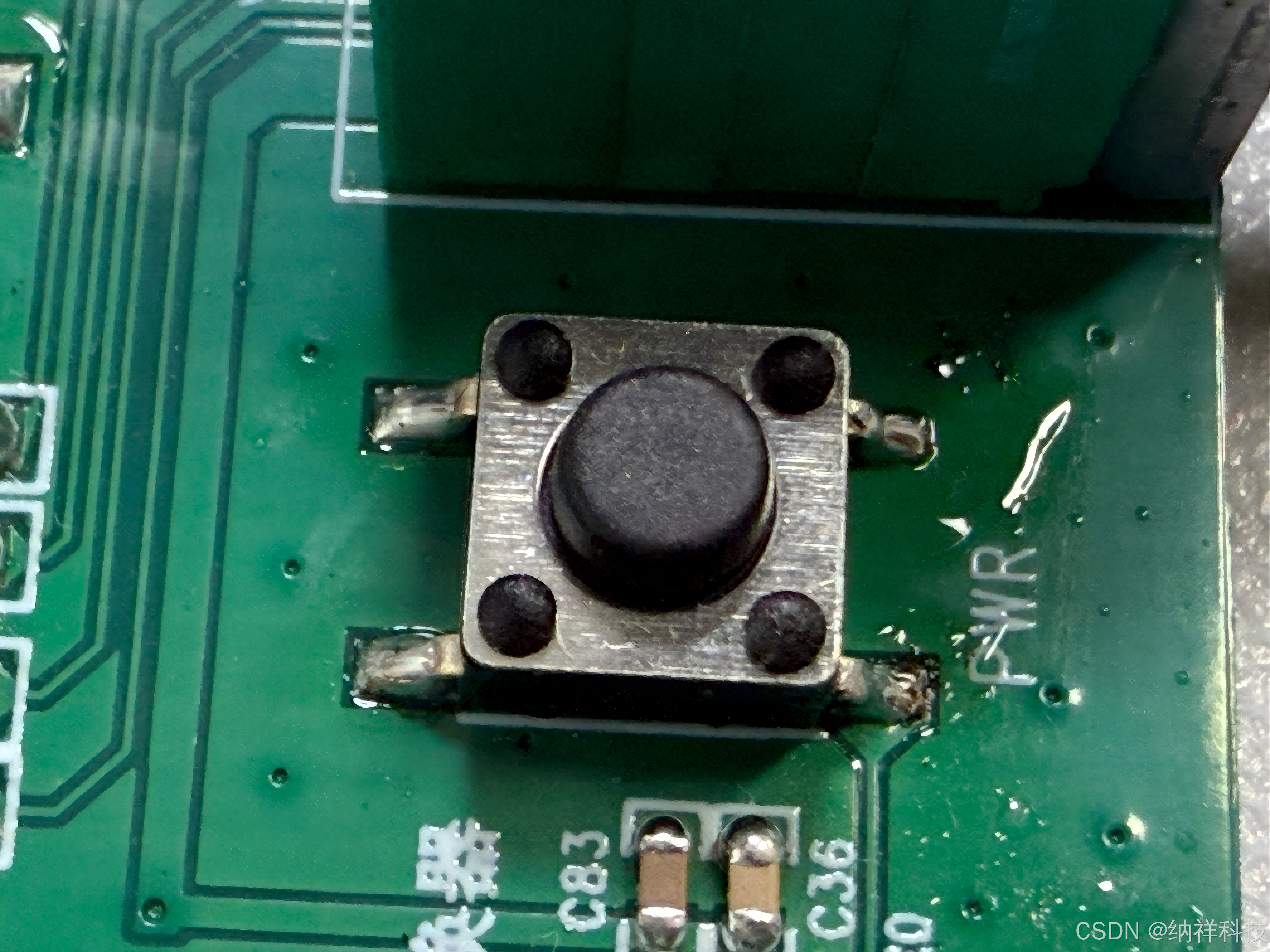

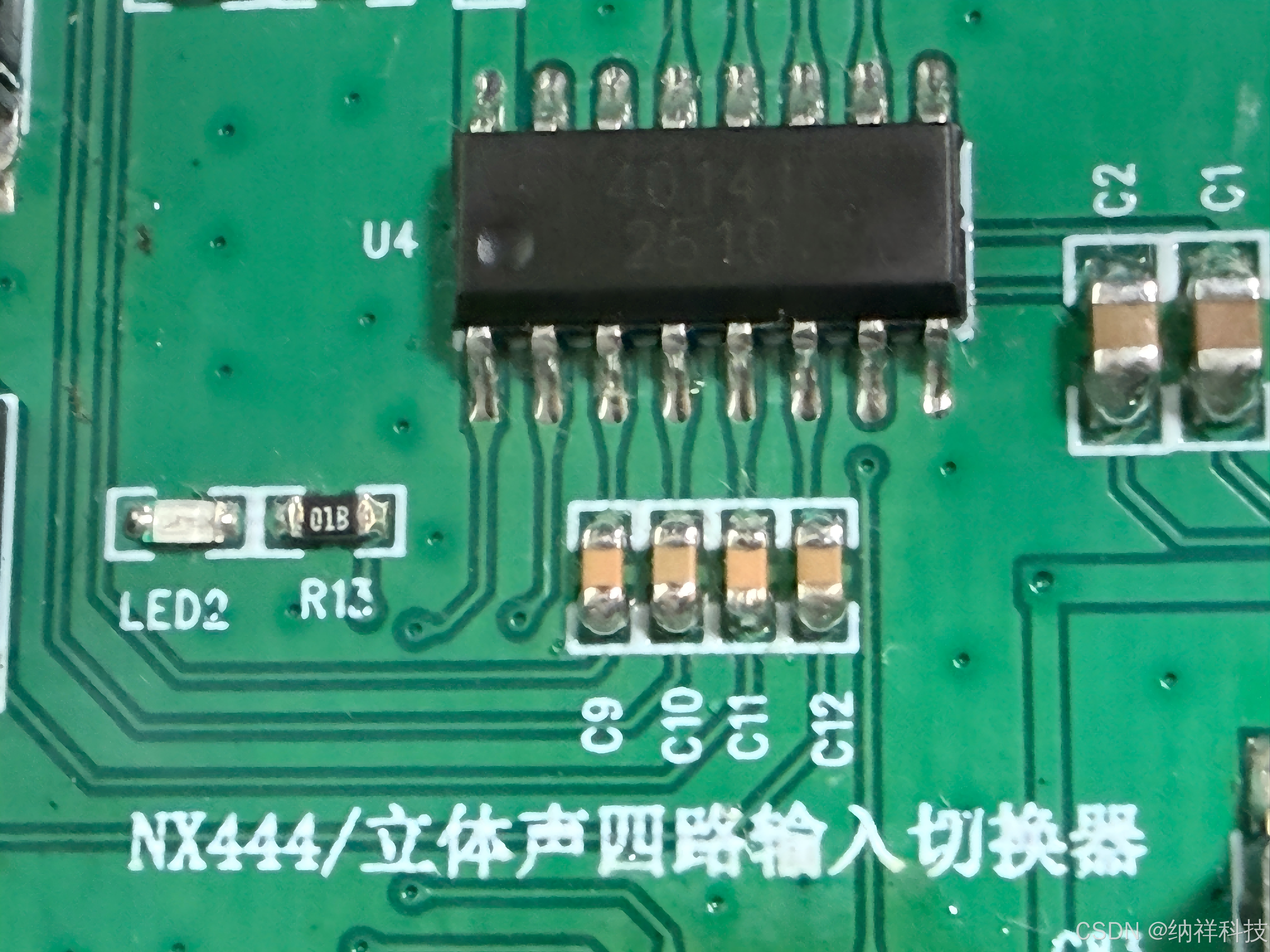

⑶ 控制单元 :单片机负责驱动NX444执行通道切换逻辑,并处理物理按键与音量编码器的输入信号。

  1. 工作流程

12V电源输入→LDO稳压为5V→5V供电驱动NX444芯片→在单片机控制下实现4路输入至1路输出的精准切换。

★拆解 总结

  1. 核心 功能

① 设计层面:主板布局简洁高效,元件排布与走线优化;

② 功能层面:四路独立输入+一键切换+音量调节+状态指示的组合,覆盖多设备音频管理的典型需求;

③ 性能层面:通过高保真传输与精准控制保障音质,降低多设备连接的复杂度。

  1. 应用场景适配性

适用于音响多音源切换、多接口设备输入整合、无线乐器/便携效果器信号管理等场景。

  1. 行业参考意义

模块化布局与兼容性设计为同类音频切换产品提供了可复用的技术方案,是平衡成本、功能与体验的高性价比解决方案。
