基本信息
ACL是一种网络流量过滤机制，通过一些规则对数据包进行匹配，从而允许和拒绝其通过，实现控制与管理
核心作用包括，安全防护，策略匹配，精细化管理
标准ACL只检查数据包的源地址，可以用来阻止或允许来自某一个网络的所有通信流量，也可以拒绝某一个协议簇（如IP）的所有通信流量
注，ACL的访问控制列表末尾隐含一条拒绝所有流量的指令，即ACL使用式默认为全部拒绝，所以，访问控制列表至少要有一个允许通过的命令语句
命令格式
bash
Access-list [访问控制列表号] [deny|permit] [源网络地址] [通配符掩码]含义如下
标准ACL访问控制列表号是1-99
deny和permit是必选项，deny指如果满足条件则数据包丢弃，permit指如果满足条件则数据包允许通过
通配符掩码，就是反掩码，比如255.255.255.0变成0.0.0.255
- 关键字 any和host
any 允许源地址为任意ip的数据包通过
access-list 1 permit any
等于下面的命令
bash
access-list 1 permit 0.0.0.0 255.255.255.255host 仅允许某一台主机的流量通过，比如
bash
access-list 1 permit host 192.168.10.10应用ACL
bash
ip access-group [访问控制列表号] [in/out]in 在流量从外部进入路由器接口时检查源地址
out 在流量离开路由器的接口时检查目的地址
（扩展ACL时更复杂）
ip access-group 1 out
在数据离开接口时应用列表号为1的ACL检查
- 实例

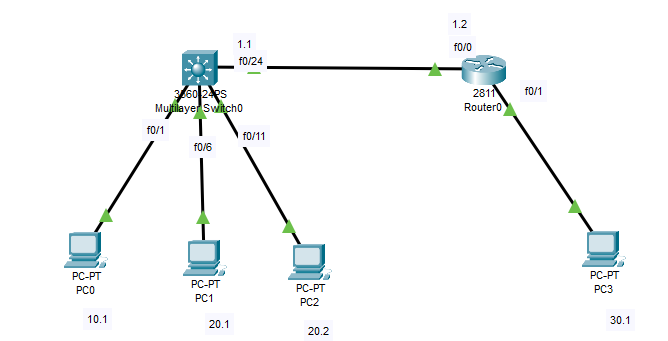

第一步，分好设备与链路
第二步，按图配置设备需要的的网关，vlan和ip
| 设备 | ip | 掩码 | 网关 |
|---|---|---|---|
| PC0 | 192.168.10.1 | 255.255.255.0 | 192.168.10.254 |
| PC1 | 192.168.20.1 | 255.255.255.0 | 192.168.20.254 |
| PC2 | 192.168.20.2 | 255.255.255.0 | 192.168.20.254 |
| PC3 | 192.168.30.1 | 255.255.255.0 | 192.168.30.254 |
三层交换机
Switch(config)#vlan 10
Switch(config-vlan)#ex
Switch(config)#vlan 20
Switch(config-vlan)#ex
Switch(config)#interface f0/1
Switch(config-if)#switchport access vlan 10
Switch(config-if)#ex
Switch(config)#interface range f0/6-11
Switch(config-if-range)#switchport access vlan 20
Switch(config-if-range)#ex
Switch(config)#interface vlan 10
Switch(config-if)#ip address 192.168.10.254 255.255.255.0
Switch(config-if)#ex
Switch(config)#interface vlan 20
Switch(config-if)#ip address 192.168.20.254 255.255.255.0
Switch(config-if)#ex
Switch(config)#interface f0/24
Switch(config-if)#no switchport
Switch(config-if)#ip address 192.168.1.1 255.255.255.0
Switch(config-if)#ex
R0
Router(config)#interface f0/1
Router(config-if)#no shutdown
Router(config-if)#ip address 192.168.30.254 255.255.255.0
Router(config-if)#ex
Router(config)#interface f0/0
Router(config-if)#no shutdown
Router(config-if)#ip address 192.168.1.2 255.255.255.0
Router(config-if)#
第三步，设置默认与静态路由，使所有设备可以正常通信
三层交换机
Switch(config)#ip routing
Switch(config)#ip route 0.0.0.0 0.0.0.0 192.168.1.2
R0
Router(config)#ip route 192.168.10.0 255.255.255.0 192.168.1.1
Router(config)#ip route 192.168.20.0 255.255.255.0 192.168.1.1
第四步，设置标准ACL，使10.0网段和20.2可以通过，其他不可以（主
R0
Router(config)#access-list 1 permit 192.168.10.0 0.0.0.255 #10.0网段的可以通过
Router(config)#access-list 1 permit host 192.168.20.2 #20.2可以通过
Router(config)#access-list 1 deny any #所有不准通过，默认情况下也是存在的
Router(config)#interface f0/1
Router(config-if)#ip access-group 1 out #包离开时检查
Router(config-if)#

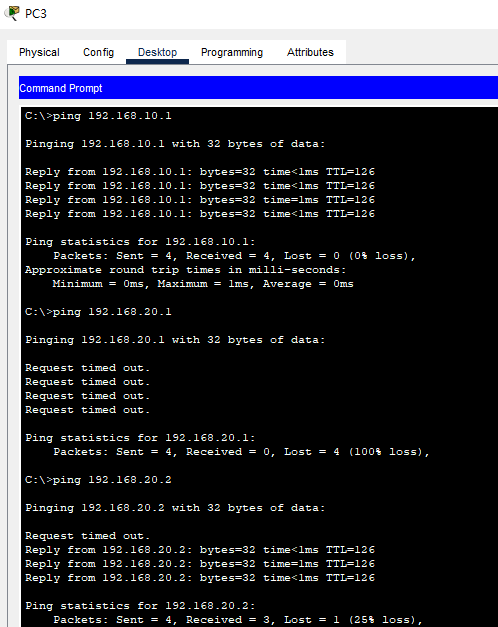

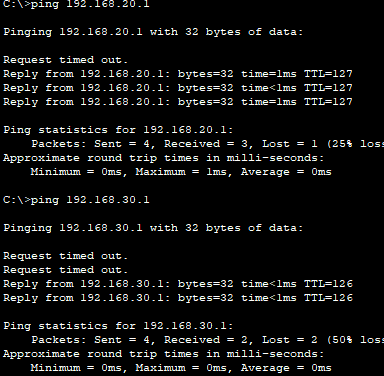

第五步，验证通信
总结
设ACL其实就像是写一个便签（以列表号分类），然后把他贴到需要的端口上（应用ACL）
不过设置规则的时候要把精确的放在前面，防止让某个ip可以通过却因为在的网段被禁止然后匹配到被提前截止
但是ACL设置时仅作用于本地，不同的链路还需要自己设
