LED 点阵屏广泛应用于各种公共场合， 如电子广告牌、 时钟、 计数器、 车站、码头、 机场、 商场等地方。 它不仅能够提供清晰的视觉信息， 还能提升场所的档次和吸引力。 本章我们实现在 8*8LED 点阵屏上显示字符 0。 本章分为如下几部分内容：
[12.1 实验介绍](#12.1 实验介绍)
[12.1.1 实验简介](#12.1.1 实验简介)
[12.1.1.1 LED 点阵屏动态扫描原理](#12.1.1.1 LED 点阵屏动态扫描原理)
[12.1.1.2 字符汉字显示原理](#12.1.1.2 字符汉字显示原理)
[12.1.2 实验目的](#12.1.2 实验目的)
[12.2 硬件设计](#12.2 硬件设计)
[12.3 软件设计](#12.3 软件设计)
[12.3.1 创建和配置工程](#12.3.1 创建和配置工程)
[12.3.1.1 GPIO 配置](#12.3.1.1 GPIO 配置)
[12.3.1.2 生成工程](#12.3.1.2 生成工程)
[12.3.2 添加用户驱动代码](#12.3.2 添加用户驱动代码)
[12.3.2.1 main.c 文件](#12.3.2.1 main.c 文件)
[12.4 实验现象](#12.4 实验现象)
12.1 实验介绍
12.1.1 实验简介
12.1.1.1 LED 点阵屏动态扫描原理
行列划分： 整个 LED 点阵屏被划分为若干行和列， 每个 LED 灯与行和列的交汇处连接。
行选通： 驱动 IC 按照一定的顺序， 逐个选通 LED 像素所在的行。 例如， 在逐行动态扫描中， 首先选通第一行的像素， 然后迅速切换到下一行， 以此类推。
列数据发送： 在行被选通的同时， 向各列送出表示图形或文字信息的脉冲信号。 这些信号决定了该行中每个 LED 灯的亮灭状态。
时间分片： 每个被选通的行只保持短暂的时间， 然后快速切换到下一个行。这个过程非常迅速， 通常在肉眼无法察觉的范围内完成， 使得所有像素看起来都是同时亮起的。
刷新率： 扫描速度非常快， 通常达到 60Hz 或以上的刷新率， 以避免肉眼可见的闪烁。
12.1.1.2 字符汉字显示原理

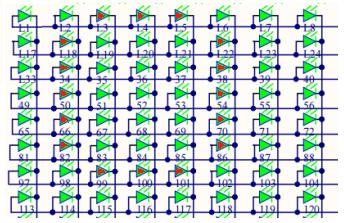

要在 LED 点阵屏上显示字符 0， 可将对应位置的 LED 灯点亮， 其余熄灭， 这样就能得到每列扫描时， 对应行显示的数据， 如下图所示：
cpp
u8 gled_row[8]={0x00,0x7C,0x82,0x82,0x82,0x7C,0x00,0x00};//LED 点阵显示数字 0 的行数据
u8 gled_col[8]={0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe};//LED 点阵显示数字 0 的列数据数组 gled_col 存放的是从左到右每列扫描时对应的列数据。
数组 gled_row 存放的是从左到右每列扫描时对应的行数据。

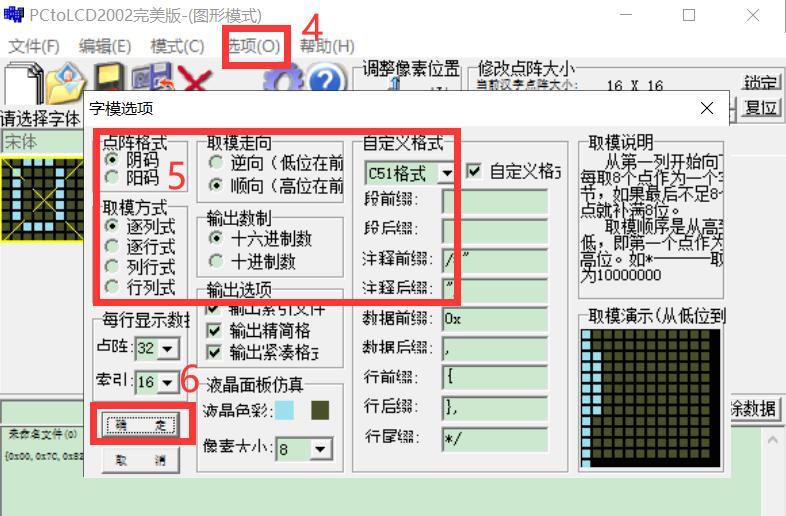

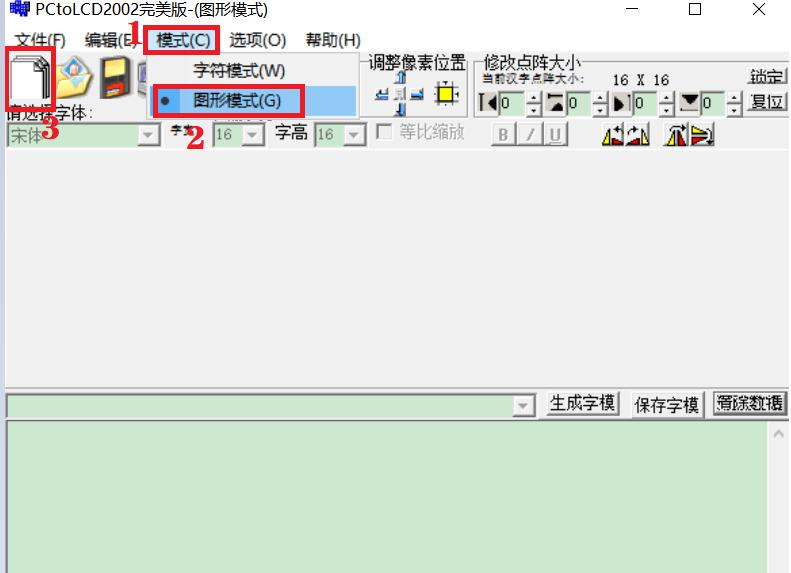

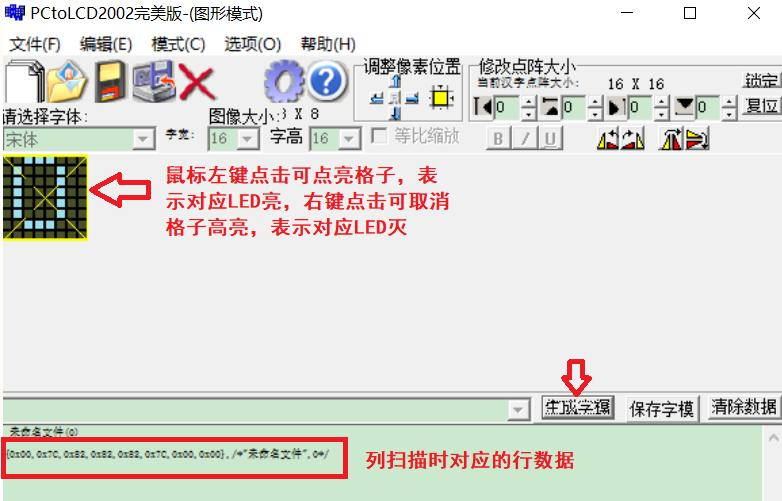

为了方便更改所显示的内容， 可借助 PCtoLCD2002.exe 取模软件（资料目录"\5--开发工具\3-常用辅助开发软件\PCtoLCD2002 完美版\PCtoLCD2002.exe" ） ， 操作如下所示：
12.1.2 实验目的
在 LED 点阵屏上显示字符 0。
12.2 硬件设计
本实验使用到硬件资源如下：
（1） GPIO
（2） LED 点阵模块
相关电路在前面章节已经介绍过， 此处省略。
12.3 软件设计
12.3.1 创建和配置工程

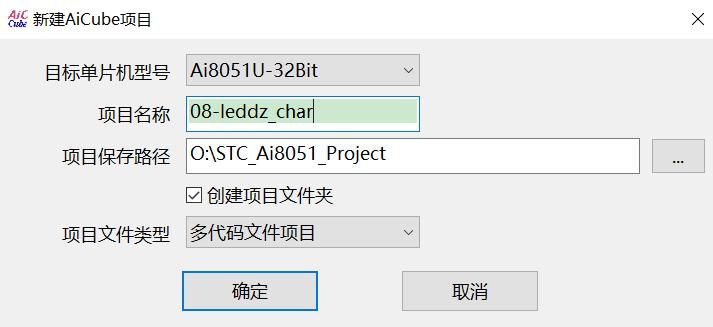

按照前面章节内容创建一份新工程， 并命名为 08-leddz_char， 如下图所示：
12.3.1.1 GPIO 配置

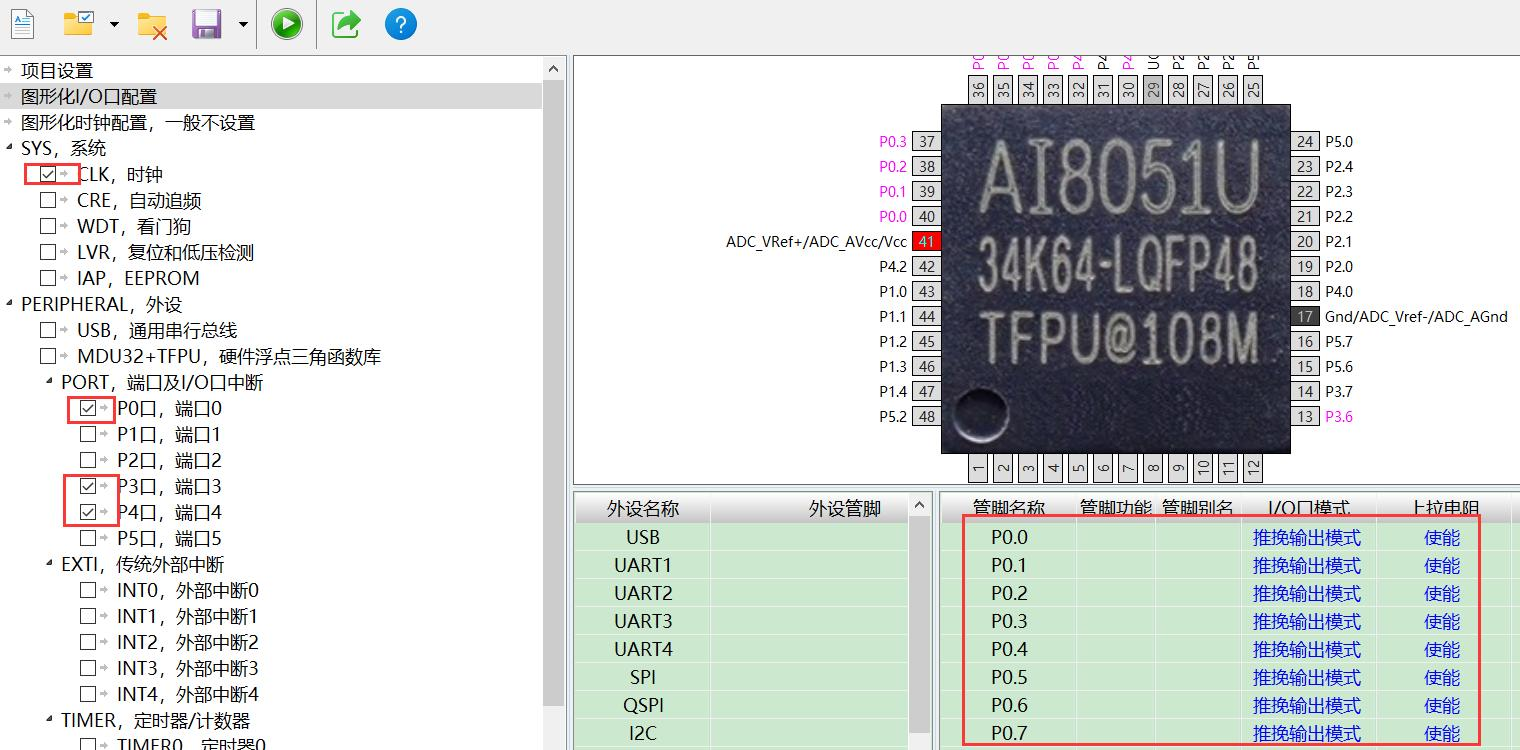

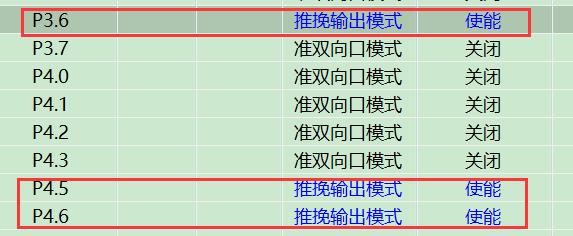

使能端口和时钟， LED 点阵对应 IO 设置为推挽输出模式， 使能上拉电阻； 如下图所示：
12.3.1.2 生成工程

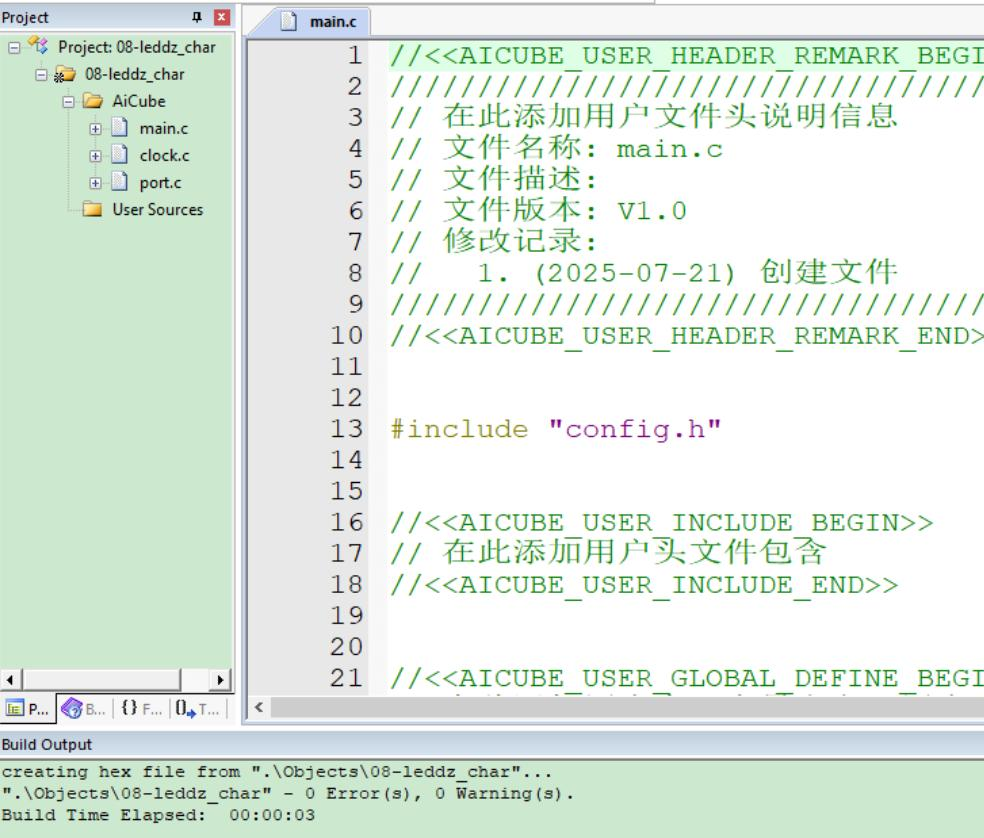

配置完成后， 按下代码生成按钮， 自动创建工程， 系统开始生成初始化代码。生成工程文件目录如下图所示：

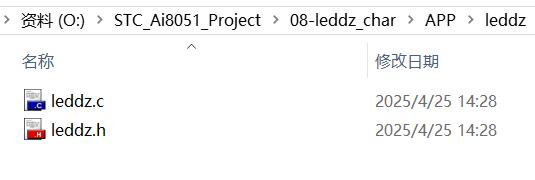

在工程文件夹内新建一个 APP 文件夹， 用于存储用户编写的外设驱动， 方便后期工程管理和程序移植。 在 APP 文件夹下新建 leddz 文件夹， 并在该文件夹内新建 leddz.c 和 leddz.h 文件， 用于保存点阵相关驱动。 可直接从前面工程内复制即可。 如下所示：

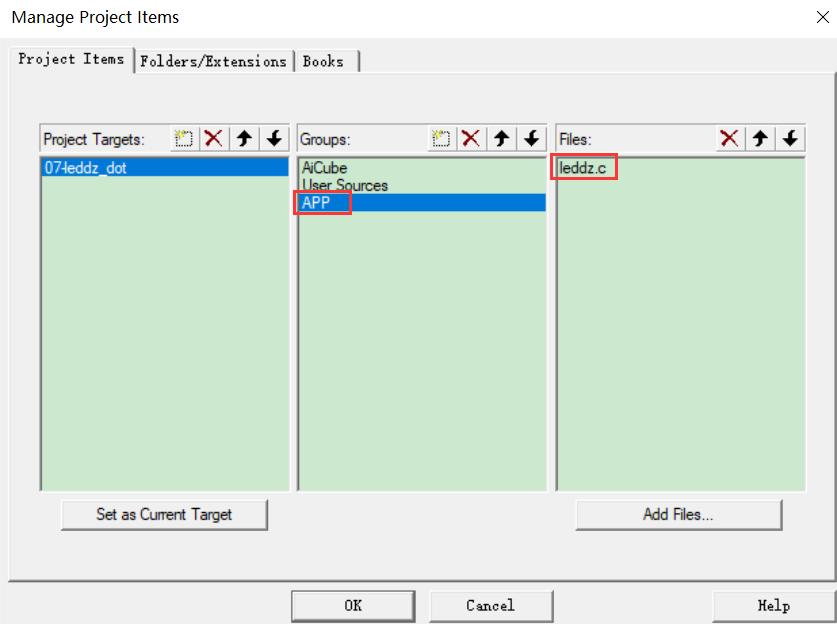

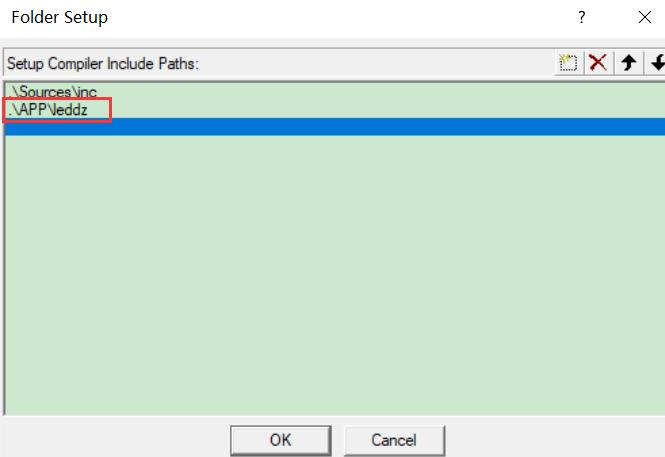

然后在导出的工程中添加 APP 组， 并将 leddz.导入到工程组内， 最后添加头文件路径， 否则编译将报错。 如下：
添加完以后， 如下图所示：
12.3.2 添加用户驱动代码
leddz.c 和 leddz.h 文件内容不变， 可参照点亮一个点代码。
12.3.2.1 main.c 文件
cpp
//<<AICUBE_USER_HEADER_REMARK_BEGIN>>
/* 深圳市普中科技有限公司（PRECHIN 普中）
* 在线视频：https://space.bilibili.com/2146492485/video
官网：www.prechin.cn
* 实验名称：LED点阵实验(显示字符)
*
* 接线说明：参考电路图
*
* 实验现象：程序下载成功后，LED点阵显示数字0
*
* 注意事项：GND和OE短接
*
*/
//<<AICUBE_USER_HEADER_REMARK_END>>
#include "config.h" //默认已包含stdio.h、intrins.h、ai_usb.h等头文件
//<<AICUBE_USER_INCLUDE_BEGIN>>
// 在此添加用户头文件包含
#include "leddz.h"
//<<AICUBE_USER_INCLUDE_END>>
//<<AICUBE_USER_GLOBAL_DEFINE_BEGIN>>
// 在此添加用户全局变量定义、用户宏定义以及函数声明
u8 gled_row[8]={0x00,0x7C,0x82,0x82,0x82,0x7C,0x00,0x00};//LED点阵显示数字0的行数据
u8 gled_col[8]={0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe};//LED点阵显示数字0的列数据
//<<AICUBE_USER_GLOBAL_DEFINE_END>>
////////////////////////////////////////
// 项目主函数
// 入口参数: 无
// 函数返回: 无
////////////////////////////////////////
void main(void)
{
//<<AICUBE_USER_MAIN_INITIAL_BEGIN>>
// 在此添加用户主函数初始化代码
u8 j=0;
//<<AICUBE_USER_MAIN_INITIAL_END>>
SYS_Init();
//<<AICUBE_USER_MAIN_CODE_BEGIN>>
// 在此添加主函数中运行一次的用户代码
//<<AICUBE_USER_MAIN_CODE_END>>
while (1)
{
//<<AICUBE_USER_MAIN_LOOP_BEGIN>>
// 在此添加主函数中用户主循环代码
for(j=0;j<8;j++)//循环8次扫描8行、列
{
LEDDZ_COL_Write_Data(gled_col[j]);//传送列选数据
LEDDZ_Row_Write_data(gled_row[j]);//传送行选数据
delay_ms(1);//延时一段时间，等待显示稳定
LEDDZ_Row_Write_data(0x00);//消影
}
//<<AICUBE_USER_MAIN_LOOP_END>>
}
}主函数实现功能主要初始化系统时钟及相应外设端口， while 循环内通过 for循环 8 次， 对 8*8LED 点阵进行动态扫描， 每列扫描时写入对应行的数据。
12.4 实验现象

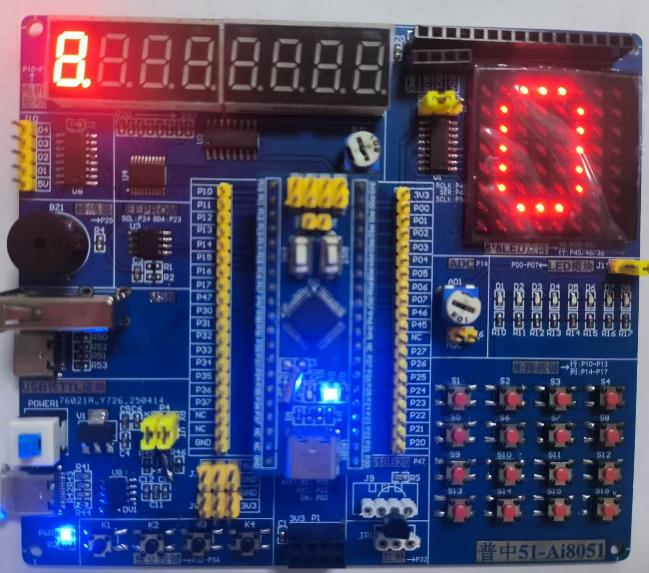

将程序编译下载到目标板运行， 实验现象： LED 点阵屏上显示字符 0。 如下所示：
