项目本质是一个**"前端对话入口 + FastAPI编排层 + 技能执行层"**的 AI/自动化平台，近几次迭代已经从"纯通用内容生成"偏向了 JD MKU/行云业务自动化。

总体框架

前端：Vue 3 + Vue Router + Element Plus + Axios + Vite
后端：FastAPI + Pydantic + SQLAlchemy
编排/智能层：LangGraph + LangChain Agent（可选）
数据层：MySQL（历史记录） + Redis（缓存） + Milvus（知识检索）
容错策略：MySQL/Redis/Milvus/LLM 都支持"不可用降级"，核心接口仍可返回结果

调用逻辑（主链路）

1) 前端到后端

前端统一通过 frontend/src/api/index.js 调 /api/*：

POST /api/chat：自然语言入口（主入口）
POST /api/generate-material：直接指定 skill 执行
GET /api/skills：拉技能列表
POST /api/refresh-cookie：触发 Playwright 刷新登录态
GET /api/cookie-status：检查 Cookie 是否可用

前端在 MainLayout.vue/ChatView.vue/MaterialView.vue 中都做了同一类处理：

如果后端返回 MKU_COOKIE_* 或 INTEST_COOKIE_*，会自动先调 refresh-cookie 再重试业务请求。

2) FastAPI 路由层

backend/app.py 初始化应用并挂载 backend/api/routes.py 到 /api。
routes.py 是控制器层，做三件事：

收参数（Pydantic Model）
调服务层（workflow_engine / tool_executor）
可选落库历史（MySQL 不可用则跳过，不阻断主流程）

3) `/chat` 的核心编排（最关键）

/chat -> workflow_engine.execute(message)，在 workflow_engine.py 内是一个 LangGraph 三节点流程：

parse_requirement
execute_skills
aggregate_results

但当前实现里，parse_requirement 已经调用 llm_scheduler.parse_and_execute() 并通常直接得到结果；
execute_skills 节点多数情况下不会再次执行（除非前一步失败且有可执行 skill 列表）。

也就是说：图结构是三段式，实际运行常是"第一段直接产出结果 + 第三段聚合/缓存"。

4) `LLMScheduler` 的决策机制

backend/services/llm_scheduler.py 是"路由大脑"，优先级大致如下：

MKU/行云相关请求优先走规则分支（避免 LLM 超时）
若非上述且 Agent 可用，走 LangChain OpenAI Functions Agent
若无可用 LLM，则走 _simple_parse 关键词规则匹配

规则分支里内置了大量业务意图解析，例如：

更新 MKU/行云 Cookie
"根据 SKU 创建商机预占 MKU"
"根据行云 skuId 创建 mkuId"
"固定 SKU 创建 MKU"

这些会直接委托给 mku_agent 或 xingyun_mku_agent，再落到具体 JD skill 执行。

5) Skill 执行层

backend/services/tool_executor.py 维护一个 skills 注册表：

通用技能：material_generation / compliance_check / api_call / knowledge_retrieval
JD业务技能：jd_mku_publish / jd_mku_submit_task / jd_create_mku_by_sku / jd_batch_add_sku 等
Cookie状态技能：check_mku_cookie_status / check_intest_cookie_status

所有 skill 统一继承 BaseSkill，通过 execute(**kwargs) 返回标准结构。

数据与状态管理逻辑

Redis：workflow:{md5(user_input)} 缓存 /chat 结果，默认 1 小时
MySQL：记录历史请求与响应；如果不可用，get_db() 返回 None，接口继续可用
Milvus：仅用于 knowledge_retrieval，无连接时返回空或模拟结果
Cookie：cookie_store.py 多级回退读取：
- 运行时内存
- .env
- config.ini / config/credentials/*.txt

这让 MKU/行云链路对"手工粘 Cookie"依赖降低很多。

前后端协作特点（你这个项目比较有特色的点）

不是典型"前端只发问，后端全靠 LLM"，而是：
- 业务特化规则优先
- LLM 是可选增强，不是唯一入口
前端已经内建"Cookie失效 -> 自动刷新 -> 自动重试"闭环
后端多数基础组件都做了降级，系统韧性不错

框架层面评价（简短）

优点

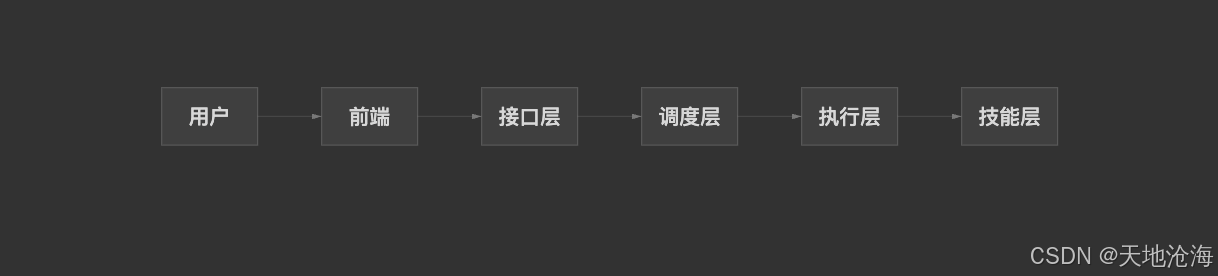

- 分层清楚：API 层 / 编排层 / 技能层 / 数据层
- 兼顾 AI 与传统规则，工程可控性高
- 对外部依赖故障容忍度高（DB/Redis/Milvus/LLM）
当前实现上的一个现实情况
- ARCHITECTURE.md 仍偏"通用内容平台"叙述；代码已经明显偏向 MKU/行云自动化，文档有些滞后。

模块框架图

AI Platform Architecture Diagrams

本文档整理项目核心架构图，覆盖分层、模块依赖和两条主要调用链路，便于研发、联调和排障时快速定位。

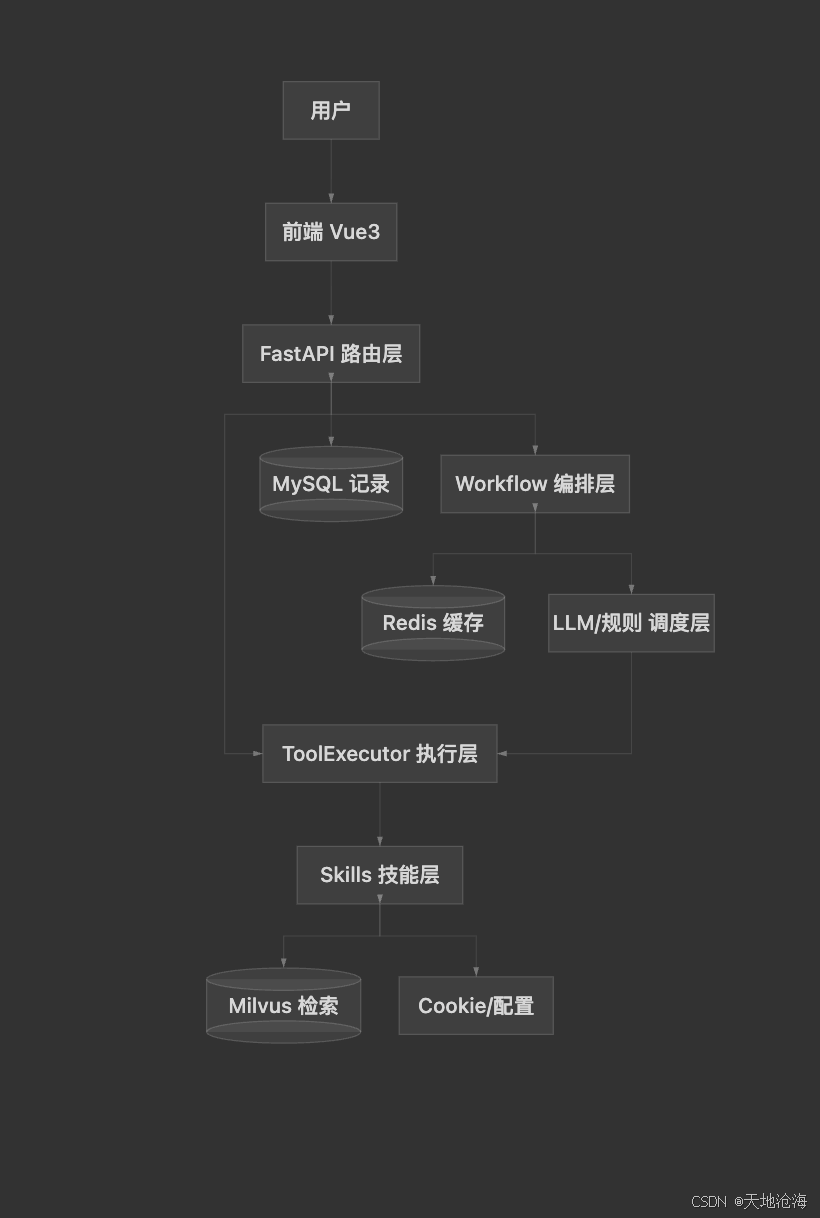

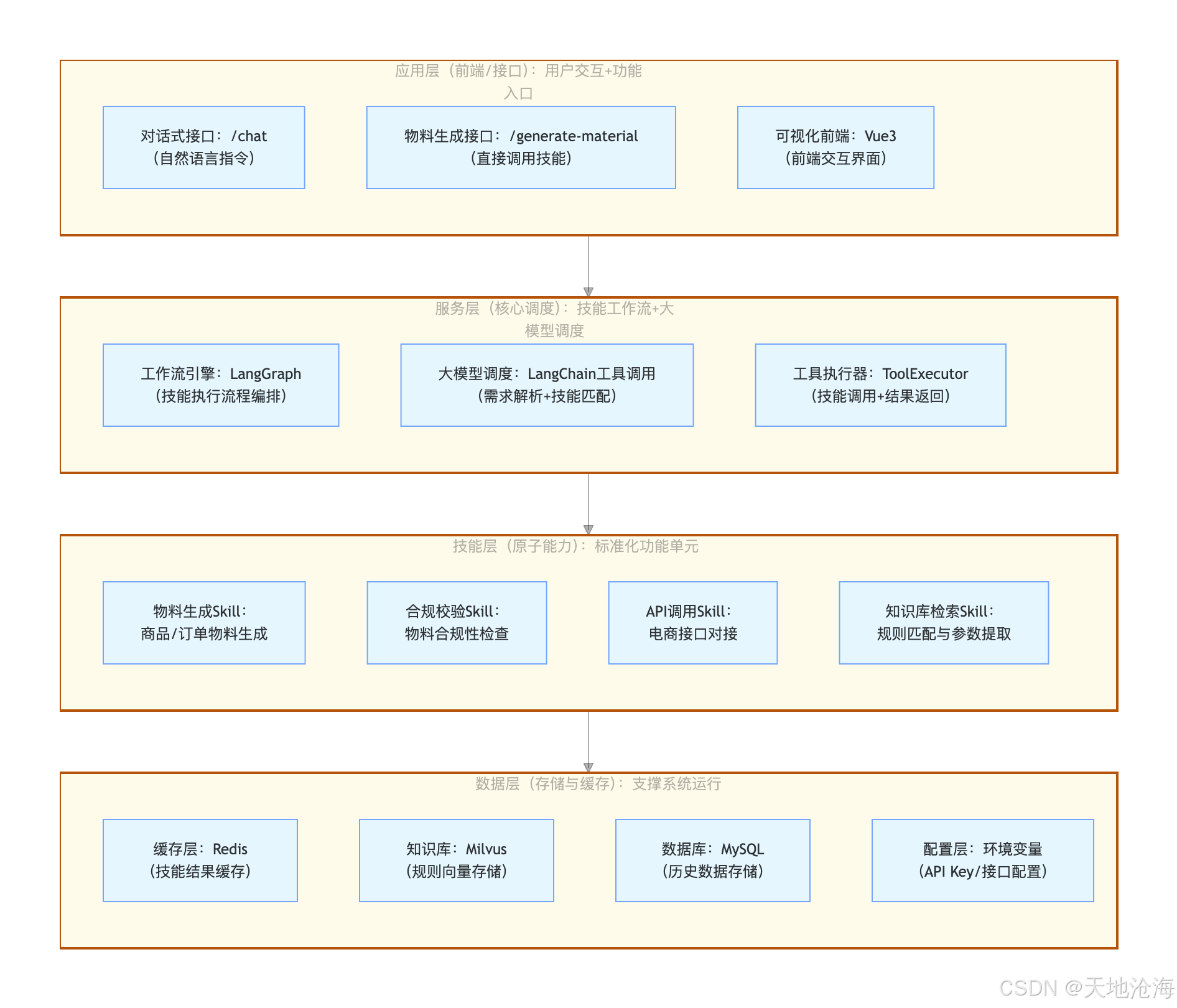

1) 总体分层图（业务视角）

```mermaid

flowchart TB

U $用户/浏览器$ --> FE $前端 Vue3 + Element Plus$

FE --> API $FastAPI API层$

subgraph Frontend

FE1 $MainLayout / ChatView / MaterialView$

FE2 $Axios /api$

FE3 $Cookie自动刷新逻辑$

FE1 --> FE2

FE1 --> FE3

end

FE --> FE1

subgraph Backend $"后端（ai-platform/backend）"$

API --> R1 $"/api/chat"$

API --> R2 $"/api/generate-material"$

API --> R3 $"/api/skills /health /cookie-status /refresh-cookie"$

R1 --> WF $WorkflowEngine\LangGraph$

WF --> P1 $parse_requirement$

WF --> P2 $execute_skills$

WF --> P3 $aggregate_results$

P1 --> LLM $LLMScheduler$

LLM -->|MKU/行云关键词| RULE $规则路由$

LLM -->|可用时| AGENT $LangChain Agent$

LLM -->|降级| SIMPLE $简单关键词匹配$

RULE --> MKUAgent $mku_agent / xingyun_mku_agent$

AGENT --> EXEC $ToolExecutor$

SIMPLE --> EXEC

MKUAgent --> EXEC

P2 --> EXEC

R2 --> EXEC

R3 --> COOKIE $Cookie Store + Playwright刷新脚本$

end

subgraph Skills $"技能层（Skills）"$

EXEC --> S1 $material_generation$

EXEC --> S2 $compliance_check$

EXEC --> S3 $api_call$

EXEC --> S4 $knowledge_retrieval$

EXEC --> S5 $jd_mku_publish / jd_mku_submit_task / jd_create_mku_by_sku ...$

end

subgraph Data $"数据层"$

WF <--> REDIS $(Redis 缓存)$

API <--> MYSQL $(MySQL 历史记录)$

S4 <--> MILVUS $(Milvus 向量检索)$

COOKIE <--> CONF $.env / config.ini / credentials$

end

FE3 --> R3

```

2) 文件级依赖图（工程视角）

```mermaid

flowchart LR

subgraph F $"frontend/src"$

A1 $"main.js"$

A2 $"App.vue"$

A3 $"router/index.js"$

A4 $"api/index.js (axios: /api)"$

A5 $"views/MainLayout.vue"$

A6 $"views/ChatView.vue"$

A7 $"views/MaterialView.vue"$

A8 $"utils/cookieRefresh.js"$

end

A1 --> A2 --> A3

A5 --> A4

A6 --> A4

A7 --> A4

A5 --> A8

A6 --> A8

A7 --> A8

subgraph B $"backend"$

B1 $"run.py"$

B2 $"app.py (FastAPI app)"$

B3 $"api/routes.py"$

end

B1 --> B2 --> B3

A4 -->|HTTP /api/*| B3

subgraph S $"backend/services"$

S1 $"workflow_engine.py"$

S2 $"llm_scheduler.py"$

S3 $"tool_executor.py"$

S4 $"mku_agent.py"$

S5 $"xingyun_mku_agent.py"$

S6 $"cookie_store.py"$

S7 $"cookie_manager.py"$

end

B3 -->|POST /chat| S1

B3 -->|POST /generate-material| S3

B3 -->|POST /refresh-cookie| S6

B3 -->|GET /cookie-status| S6

B3 -->|GET /skills| S3

S1 --> S2

S1 --> S3

S2 -->|规则路径| S4

S2 -->|规则路径| S5

S2 -->|通用路径| S3

S4 --> S3

S5 --> S3

S6 --> S7

subgraph K $"backend/skills"$

K0 $"base_skill.py"$

K1 $"material_generation_skill.py"$

K2 $"compliance_check_skill.py"$

K3 $"api_call_skill.py"$

K4 $"knowledge_retrieval_skill.py"$

K5 $"jd_\* skills (mku/sku/task/cookie status)"$

KX $"__init__.py"$

end

S3 --> KX

KX --> K1

KX --> K2

KX --> K3

KX --> K4

KX --> K5

K1 --> K0

K2 --> K0

K3 --> K0

K4 --> K0

K5 --> K0

subgraph D $"backend/data + backend/config"$

D1 $"config/settings.py (.env)"$

D2 $"data/mysql_client.py"$

D3 $"data/redis_client.py"$

D4 $"data/milvus_client.py"$

end

B2 --> D2

B3 --> D2

S1 --> D3

K4 --> D4

S2 --> D1

S6 --> D1

```

3) `/api/chat` 时序图（编排主链路）

```mermaid

sequenceDiagram

autonumber

participant U as 用户

participant FE as 前端(MainLayout/ChatView)

participant API as FastAPI routes.py

participant WF as workflow_engine.py

participant LLM as llm_scheduler.py

participant EXE as tool_executor.py

participant SK as skills (jd_* / 通用skill)

participant R as redis_client.py

participant DB as mysql_client.py

participant CK as refresh-cookie + cookie_store

U->>FE: 输入指令并点击发送

FE->>API: POST /api/chat {message,user_id}

API->>WF: execute(message)

WF->>R: get(workflow:md5(message))

alt 缓存命中

R-->>WF: cached_result

WF-->>API: final_result

else 缓存未命中

WF->>LLM: parse_and_execute(message)

alt 命中 MKU/行云规则

LLM->>EXE: execute_skill("jd_*", params)

EXE->>SK: skill.execute(...)

SK-->>EXE: result

EXE-->>LLM: result

else Agent可用

LLM->>EXE: (via LangChain tools) execute_skill(...)

EXE->>SK: skill.execute(...)

SK-->>EXE: result

EXE-->>LLM: result

else 简单关键词降级

LLM->>EXE: execute_skill("material/compliance/api/knowledge")

EXE->>SK: skill.execute(...)

SK-->>EXE: result

EXE-->>LLM: result

end

LLM-->>WF: parse_result

WF->>R: set(cache, 3600s)

WF-->>API: final_result

end

API->>DB: 写历史记录(可选)

DB-->>API: 成功/失败(失败忽略)

API-->>FE: {success:true,data:...}

alt 返回 Cookie 失效 error_code

FE->>API: POST /api/refresh-cookie

API->>CK: subprocess 执行 playwright 刷新

CK-->>API: 刷新结果

API-->>FE: refresh success

FE->>API: 自动重试 POST /api/chat

API-->>FE: 新结果

end

FE-->>U: 展示最终响应

```

4) `/api/generate-material` 时序图（直达技能链路）

```mermaid

sequenceDiagram

autonumber

participant U as 用户

participant FE as 前端(MaterialView)

participant API as FastAPI routes.py

participant EXE as tool_executor.py

participant SK as 指定 skill

participant DB as mysql_client.py

participant CK as refresh-cookie + cookie_store

U->>FE: 选择 skill + 填写 params(JSON)

FE->>API: POST /api/generate-material

API->>EXE: execute_skill(skill_name, **params)

EXE->>SK: skill.execute(...)

SK-->>EXE: result

EXE-->>API: {success,data,skill}

API->>DB: 写历史记录(可选)

DB-->>API: 成功/失败(失败忽略)

API-->>FE: {success:true,data:...}

alt data.error_code 为 Cookie 失效

FE->>API: POST /api/refresh-cookie {system}

API->>CK: 调 playwright 刷新 Cookie

CK-->>API: 刷新结果

API-->>FE: refresh success

FE->>API: 自动重试 POST /api/generate-material

API-->>FE: 新结果

end

FE-->>U: 展示生成结果

```
