概述
玩具无人机需要在现场承受各种载荷（如有效载荷、推力等）时保持结构完整性。仿真有助于检查设计是否存在任何结构限制。在本例中，我们将研究无人机叶片在压力载荷下的结构完整性。
目标
观察无人机叶片在压力载荷下的变形和应力。
步骤
-
打开 Ansys Workbench，创建一个"静态结构分析"系统。
-
定义材料属性。从本示例提供的 .xml 文件中导入聚碳酸酯的属性，此处使用该材料仅用于演示目的，但应使用适当的材料属性。
-

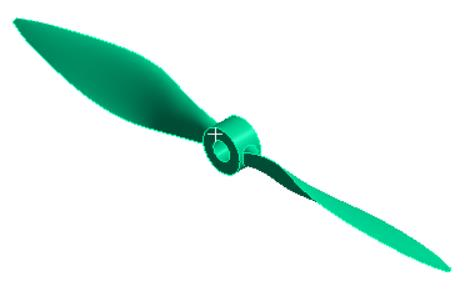

导入模型，其外观将如图 1 所示。
图 1. 典型的无人机叶片
-
将材料分配给几何体。
-

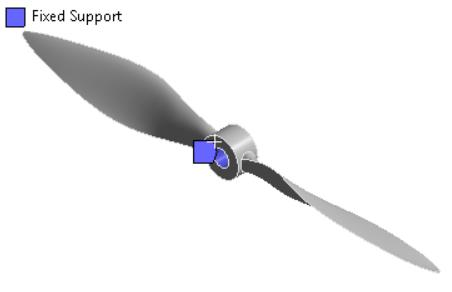

在叶片中心施加固定约束，如图 2 所示。
图 2. 固定约束

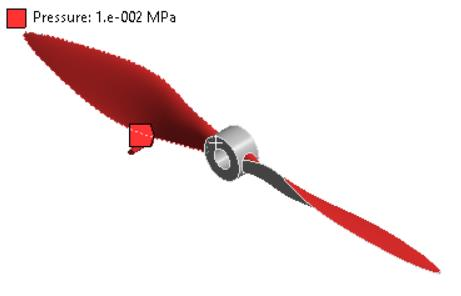

- 施加 0.01MPa 的压力，如图 3 所示。
图 3. 压力载荷

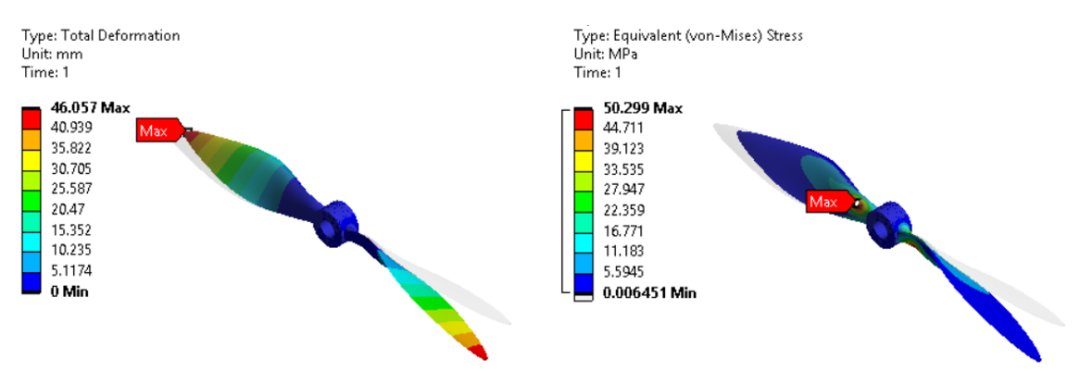

- 使用 5mm 的单元尺寸对模型进行网格划分，然后求解分析。变形和应力云图如图 4 所示。
图 4：总变形和应力云图
总结
本示例展示了无人机叶片在压力载荷下产生的变形和应力，可以将其与材料的许用值进行校核，以判断叶片是否能承受该载荷。
