vLLM 底层 PagedAttention（分页注意力）和 Continuous Batching（连续批处理）解释

vLLM的PagedAttention和Continuous Batching

vLLM 底层 PagedAttention（分页注意力）和 Continuous Batching（连续批处理）的源代码解释

vLLM 的两个核心创新------PagedAttention 和 Continuous Batching ------让它在高并发 LLM 推理中表现突出。下面我用初中生也能看懂的语言 + 真实源代码关键片段（基于 vLLM GitHub 主分支最新实现）一步步解释。

1. PagedAttention（分页注意力）------ 把 KV Cache 像"书页"一样灵活管理

直观比喻 ：

传统 KV Cache 就像给每个同学一张必须连在一起的大书桌 （连续大块内存）。即使只写了 5 行字，也要占满一张能写 100 行的桌子，浪费严重。
PagedAttention 把大书桌拆成很多小书页（每个 Block 大小通常是 16 个 token），小书页可以散落在内存任何地方，只需要一张"地图"（Block Table）记录每页放在哪里。

核心数据结构（Block Table）

• 每个请求（Sequence）维护一个 Block Table：记录逻辑 token 位置对应到物理 Block 的映射。
• KV Cache 不再是连续的，而是分散在多个 Block 中。

源代码位置（关键文件）：

• vllm/core/block_manager_v1.py 或 vllm/v1/core/kv_cache 相关模块（管理 Block 分配）
• vllm/attention/backends 中的 PagedAttention 实现
• CUDA Kernel：csrc/attention/attention_kernels.cu 中的 paged_attention_kernel

简化版关键逻辑解释（来自 vLLM 文档和内核）：

// 简化后的 paged_attention_kernel（真实在 attention_kernels.cu）
template<...>
__device__ void paged_attention_kernel(...) {
    // 输入参数包括：
    // k_cache: [num_blocks, num_kv_heads, head_size/x, block_size, x]  ← 分块存储
    // v_cache: 类似结构
    // block_tables: 每个序列的 Block 映射表

    // 核心：通过 block_table 间接访问 KV
    for each logical position in sequence {
        int block_idx = block_table[logical_pos / BLOCK_SIZE];  // 查地图找哪一页
        int offset_in_block = logical_pos % BLOCK_SIZE;         // 在这一页的第几行
        load K/V from k_cache[block_idx][...][offset_in_block] ...
    }
    // 然后正常计算注意力分数
}

Block Table 示例（数字说明） ：

假设 BLOCK_SIZE = 16。

• 请求当前有 50 个 token（需要约 4 个 Block）。

• Block Table 可能长这样（逻辑 Block → 物理 Block ID）：

  逻辑 Block 0 → 物理 Block 23
  逻辑 Block 1 → 物理 Block 45   （不连续！）
  逻辑 Block 2 → 物理 Block 7
  逻辑 Block 3 → 物理 Block 12

当生成第 51 个 token 时：

• 计算需要的新 Block（如果当前 Block 满了），从全局 Free Block Pool 拿一个空闲 Block（比如 Block 67）。
• 更新 Block Table：逻辑 Block 4 → 物理 Block 67。
• 内存碎片几乎为 0（最多浪费 15 个 token）。

内存效率数字 ：

传统方式：内存利用率 ~30-40%。

vLLM PagedAttention：内存利用率可达 90%+，相同 GPU 能服务 2-4 倍以上并发请求。

2. Continuous Batching（连续批处理）------ 像公交车一样动态上下客

直观比喻 ：

传统静态批处理 = 必须等一车人全部到齐才发车，有人早到要等很久，车经常空着。
Continuous Batching（也叫 Iteration-level Batching） = 像城市公交车：有人下车（生成完一个 token），马上让新乘客上车（新请求加入），GPU 几乎不空闲。

核心实现：在 Scheduler 中每一步（iteration）动态构建 batch

源代码位置（关键文件）：

• vllm/v1/core/sched/scheduler.py （V1 引擎调度器）
• vllm/core/scheduler.py （早期版本）
• vllm/engine/llm_engine.py 或 vllm/v1/engine/core.py 中的 step() 循环

关键代码逻辑（高度简化 + 注释）：

# 来自 vllm/v1/core/sched/scheduler.py （简化版核心）
class Scheduler:
    def __init__(self):
        self.waiting = deque()   # 新来的请求队列
        self.running = []        # 正在生成的请求列表

    def schedule(self, max_num_batched_tokens: int):
        # 1. 先尽量继续处理正在运行的请求（decode）
        scheduled = []
        token_budget = max_num_batched_tokens

        # 优先处理 running 中的请求（每个请求生成 1 个新 token）
        for seq_group in self.running:
            if token_budget > 0:
                scheduled.append(seq_group)
                token_budget -= 1   # 每个 decode 请求通常消耗 1 token

        # 2. 如果还有预算，再从 waiting 中加入新请求（prefill）
        while self.waiting and token_budget > 0:
            new_req = self.waiting.popleft()
            # 计算这个新请求 prefill 需要多少 token
            needed = new_req.get_prompt_len()
            if needed <= token_budget:
                scheduled.append(new_req)
                token_budget -= needed
            else:
                # 如果预算不够，可以 chunked prefill（分块预填充）
                break

        # 3. 返回本次要一起计算的 batch
        return scheduled

每一步（iteration）流程（真实引擎循环）：

1. 从 running 请求中取出需要生成下一个 token 的序列。
2. 如果还有预算，从 waiting 队列中加入新 prompt（prefill）。
3. 把这些请求打包成一个 batch，送给模型做一次 forward pass。
4. 生成完后：已完成的请求下车（返回结果），未完成的继续留在 running 队列。
5. 循环重复 ------ GPU 几乎一直有活干。

数字例子（假设 max_num_batched_tokens = 4096）：

• 当前 running 有 60 个请求，每个生成 1 个新 token → 消耗 60 tokens。
• 还有预算 4036 tokens → 可以加入几个新 prompt（比如一个 2000 token 的 prompt + 几个小 prompt）。
• 下一步：有人生成完离开 → 马上补新请求进来。
• 结果：GPU 利用率从传统 ~50% 提升到 90%+，吞吐量提升 2-5 倍（高并发时可达 10 倍以上）。

两者如何配合工作？

• PagedAttention 负责 内存高效管理（KV Cache 分页存储 + Block Table 映射）。
• Continuous Batching 负责 动态调度（每一步重新组 batch，让 GPU 不空闲）。
• 在执行时，注意力内核（PagedAttention Kernel）通过 Block Table 正确读取分散的 KV 数据。

整体效果（真实基准）：

• 相同硬件下，vLLM 的吞吐量通常是 Hugging Face Transformers 或早期 TGI 的 2-5 倍，内存效率提升显著。
• 高并发场景（几十到几百个请求同时）优势特别明显。

总结（一句话记住）

PagedAttention = 把记忆本（KV Cache）拆成小书页，随便放，浪费几乎为 0。
Continuous Batching = 公交车不等人，有人下就马上让人上，电脑一直满负荷工作。

两者结合，让 vLLM 成为目前最受欢迎的高吞吐 LLM 推理框架之一。

想看更具体的：

• 某个文件的完整代码片段
• BlockAllocator 的实现
• 或者结合前面 RadixAttention 的对比

随时告诉我，我可以继续深入讲解！😊

（以上解释基于 vLLM 官方文档、GitHub 源码结构和论文，实际代码随版本可能有少量调整，建议直接查看 https://github.com/vllm-project/vllm ）

具体细节

加入现在A decode在产生一个新的token之前，正好进来了一个新prompt B进行prefill，那么接下来A产生的一个新token放在哪里，放在B的后面吗？这里的batch怎么理解，A和B分别放在两行吗？还是说放在另一个的后面（一行）

很好，你问到了 Continuous Batching 最核心、最容易混淆的地方！

我用最直白的话 + 图片 + 数字例子给你讲清楚。

1. 你的场景简化描述

• 当前时刻：请求 A 正在 decode 阶段（已经生成了一些 token，现在正要生成下一个新 token）。
• 就在 A 要生成新 token 之前 ，来了一个全新的请求 B （一个完整的 prompt，需要走 prefill）。

问题：

• A 生成的新 token 放在哪里？
• A 和 B 是放在同一行 （一个序列后面接另一个）？还是两行（并行）？
• batch 到底是怎么组织的？

2. 正确答案（非常重要）

A 生成的新 token 不会放在 B 的后面！
A 和 B 是完全独立的两个序列，它们是并行（并排）处理的，而不是前后拼接。

Batch 的理解方式：

• Batch 不是"一长行文字" ，而是一张表格（多行多列）。
• 每一行代表一个独立的请求（sequence）。
• 每一列代表模型一次 forward pass（一次计算）要处理的 token 位置。

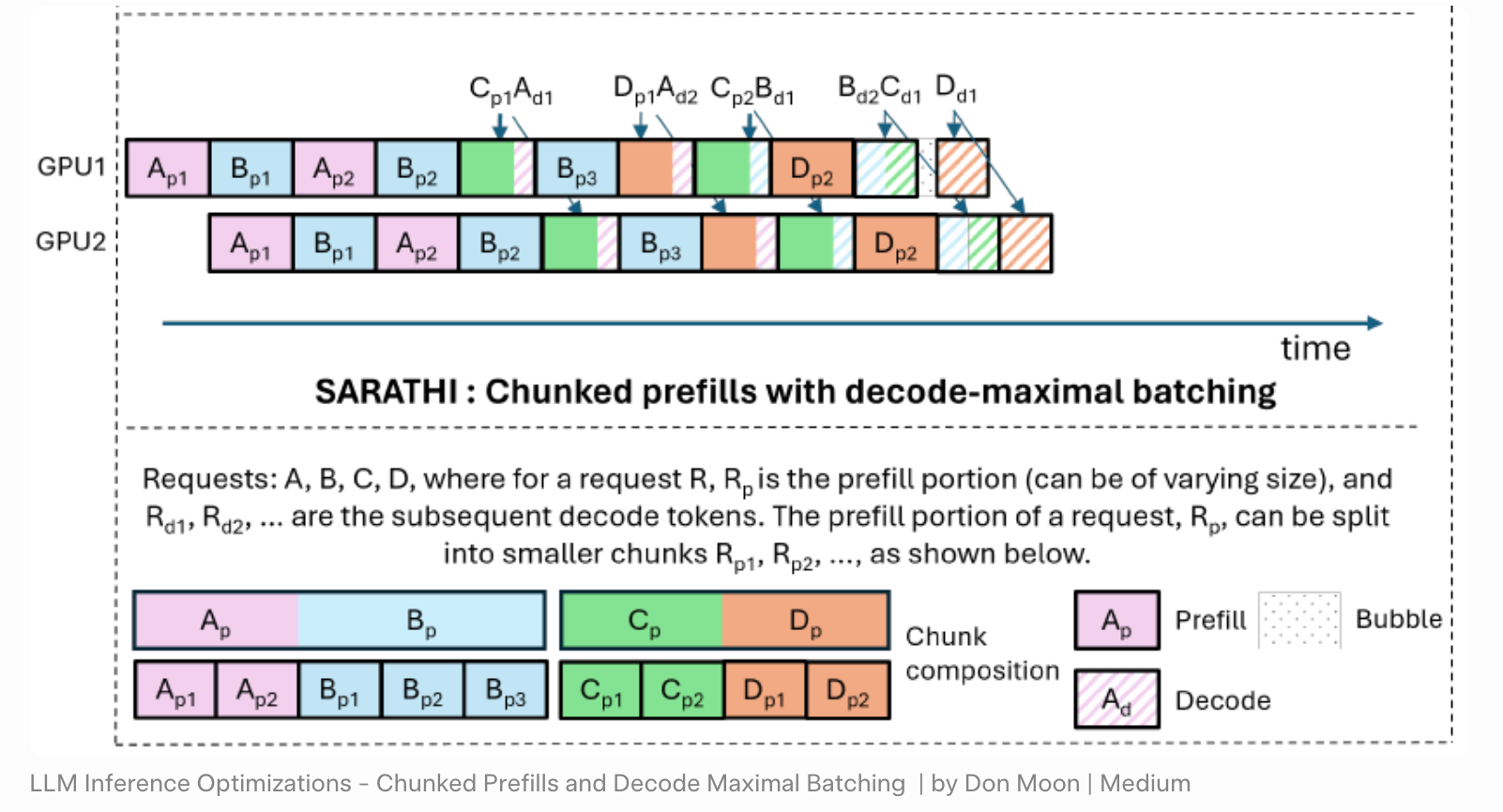

看下面这张经典图（来自 vLLM 相关讲解）：

在这张图里：

• 不同颜色代表不同的请求（A、B、C、D）。
• 粉色块 = prefill（新 prompt 的一次性处理）
• 蓝色/绿色块 = decode（每次生成 1 个新 token）
• 你可以看到：多个请求是并排放在一起的（同一时间步里同时处理 A 的 decode + B 的 prefill）。

3. 具体到你的场景：A + 新来的 B 会怎么处理？

假设当前 GPU 的 batch 容量允许同时处理多个请求。

这一步（iteration）会发生的事：

1. A （老请求）：继续 decode，生成它的第 N+1 个新 token。
2. B （新请求）：进行 prefill，一次性处理它的整个 prompt（假设 B 的 prompt 有 200 个 token）。

在模型的一次 forward pass 中：

• 输入形状 大概是 [batch_size=2, seq_len=当前最大长度]（实际用 padding + attention mask 处理）。
• 第 1 行：请求 A 的序列（已有的 token + 即将生成的新 token 位置）。
• 第 2 行：请求 B 的序列（它的整个 prompt）。

A 的新 token 不会接在 B 后面，而是：

• A 的新 token 仍然接在 A 自己 的历史序列后面。
• B 的 KV Cache 是独立构建的，放在它自己的"行"里。

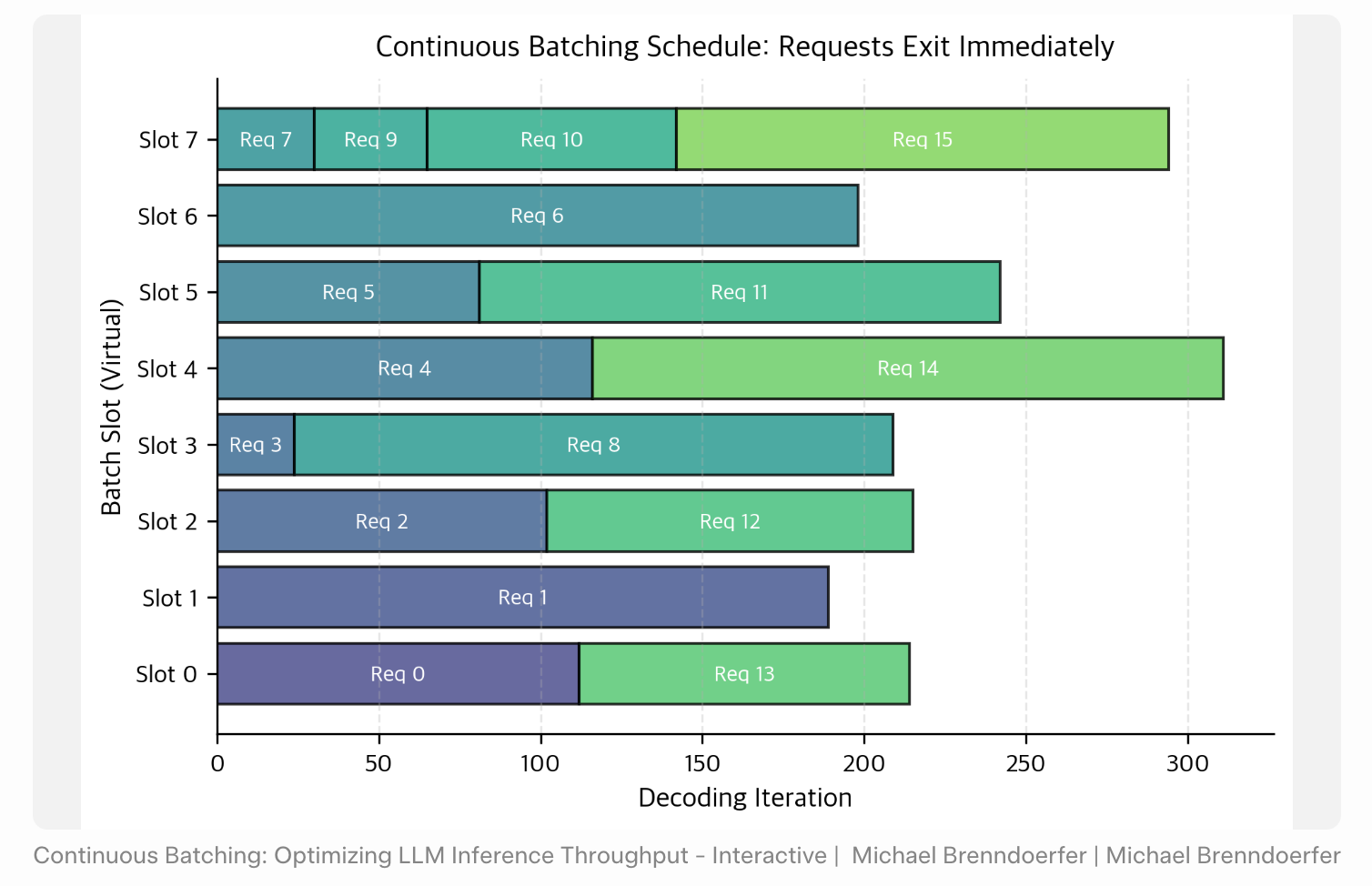

看这张图能更清楚地看到"并行多行"的概念：

这张图中每个"Slot"（槽位）就是一行（一个请求），不同请求并行存在于同一个 batch 中。

4. 总结（最简单记忆版）

• Batch = 一张多行表格，不是一长行文字。
• 每一行 = 一个独立的请求（A 一行，B 一行）。
• A 的新 token 只接在 A 自己的历史后面，不会跑到 B 后面去。
• A（decode）和 B（prefill）可以同时出现在同一个 batch 里，被模型一次性计算。
• 这就是 Continuous Batching 的厉害之处：随时有人"下车"（生成完），随时让新乘客（新 prompt）上车，GPU 几乎不空闲。

一句话回答你的问题 ：

A 产生的新 token 放在 A 自己的序列后面 ，B 是独立的一行。A 和 B 在 batch 里是并排的两行，而不是一个接在另一个后面。

想让我再画一个只针对 A+B 这个具体场景的简化图吗？或者我把"attention mask 在这种混合 batch 中怎么工作"也讲一下？

问题：同一个slot里面

上面的图中一个slot里面，比如req0后面跟的是req13，那么req0生成完之后的下一个token放在哪里？放在req13后面吗？我是说同一个slot内部

你的问题问得非常好！

我来用最清楚的方式回答你关于 同一个 slot（槽位） 的疑问。

关键结论（先说答案）

同一个 slot 里面，req0 生成完之后，下一个 token 不会放在 req13 后面！

req0 和 req13 是完全独立的两个请求 ，它们不会拼接成一个长序列。

当 req0 生成完（输出结束符 EOS 或达到 max_tokens）之后：

• req0 直接"下车"（从这个 slot 退出）。
• 这个 slot 就空出来了。
• 下一轮 ，调度器会把 req13 （一个全新的请求）放进这个 slot，开始处理 req13 的 prefill 或 decode。

同一个 slot 在不同时间段 只是复用同一个计算位置，而不是把两个请求的 token 接在一起。

用上面的图（Slot 0）来具体解释

看你提到的这张经典图（Slot 0）：

• 紫色部分：Req 0 在运行（正在 decode）。
• 绿色部分：Req 13 在运行（后来进入）。

时间线是这样的：

1. 前期 （0~100 iteration 左右）：

   Slot 0 里只有 Req 0 在 decode，一个 token 一个 token 地生成。

2. Req 0 生成完（大约第 100 iteration）：

   • Req 0 输出结束，立刻退出 这个 slot。
   • Slot 0 此时变为空闲。

3. 下一轮或几轮之后 ：

   调度器发现 Slot 0 空了，就把等待队列里的 Req 13 放进来。

   Req 13 开始在这个 slot 里运行（先 prefill，再 decode）。

所以 req0 的最后一个 token 和 req13 的第一个 token 完全不相关，它们没有前后关系。

同一个 slot 的本质是什么？

• Slot（虚拟槽位） 只是 GPU 计算时的一个位置编号（类似座位号）。
• 它不是固定给某个请求的，而是动态复用的。
• 当一个请求结束时，这个座位就释放出来，给下一个新请求用。
• 每个 slot 在任意一个时刻 ，只属于一个请求。

就像酒店房间：

• 今天张三住（Req 0），他退房后。
• 明天李四住（Req 13）。
• 但张三的最后一天和李四的第一天不是连续的，他们的"故事"完全独立。

为什么 vLLM 要这样设计？

• 为了最大化 GPU 利用率：只要有请求结束，就立刻让新请求进来，不让 slot 空着。
• 如果把 req13 接在 req0 后面，就会破坏因果注意力（causal attention），模型会把两个完全无关的对话混在一起，这是错误的。

总结（一句话记住）

同一个 slot 内部：

• req0 生成完 → req0 退出 slot。
• 之后 req13 进入同一个 slot。
• req0 的新 token 只接在 req0 自己 的历史后面。
• req13 的 token 只接在 req13 自己 的历史后面。
• 它们不会拼接在一起。

后记

2026年4月16日于上海，在grok辅助下完成。
