SPI TFT LCD显示的颜色和电脑手机上的颜色不一样，排查原因

这是非常正常 的现象，不是你代码写错了 👍

一句话结论：

👉 不同屏幕 ≠ 同一套颜色标准，所以显示出来一定有偏差

但这里面其实有好几个"坑点"，我给你从硬件 → 接口 → 软件 → 人眼一层一层讲清楚。

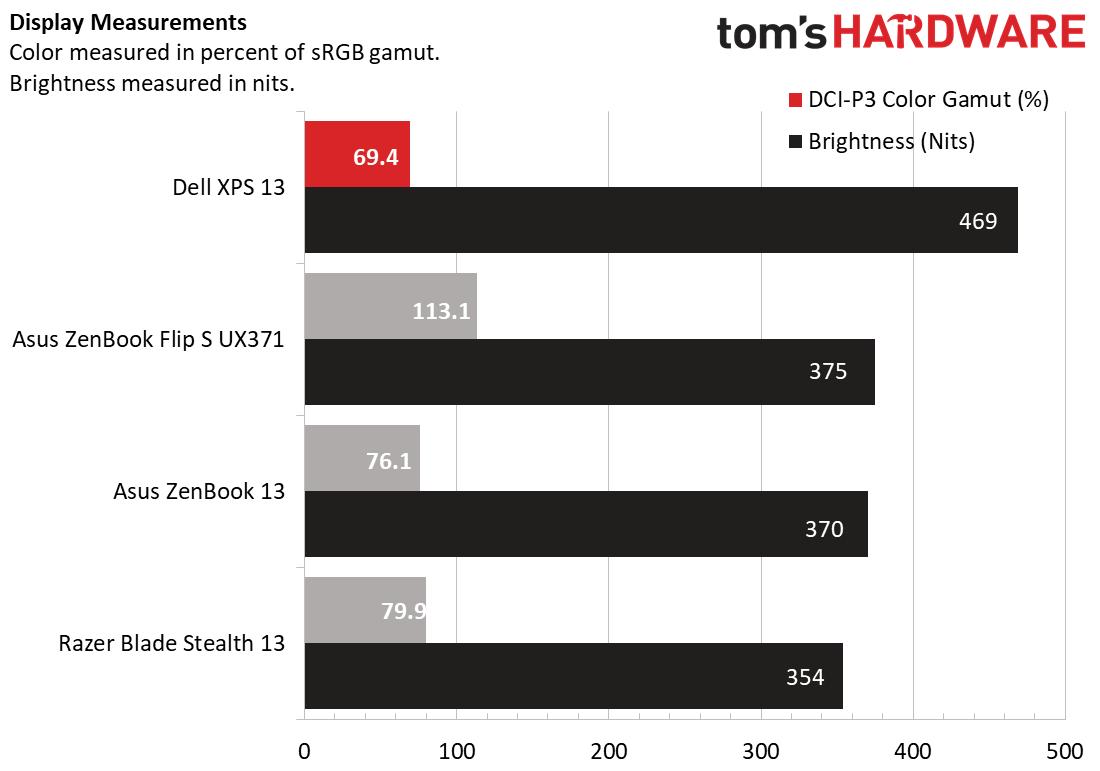

🎨 一、最核心原因：屏幕不是一个"级别"的东西

💻 笔记本屏幕（高端选手）

一般特点：

IPS / OLED
支持 sRGB / AdobeRGB
出厂校色
颜色准确（偏"真实"）

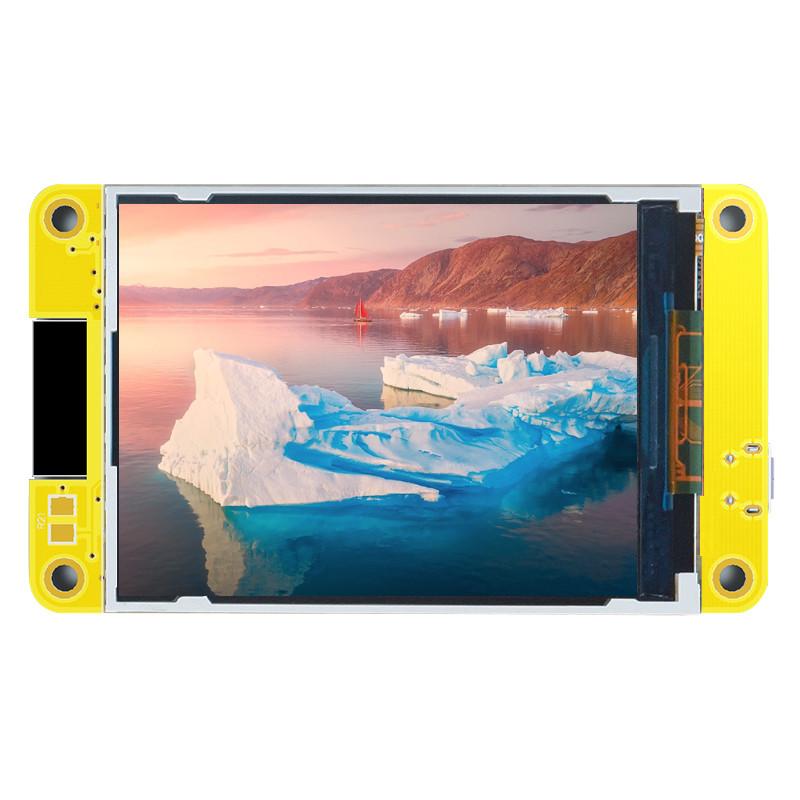

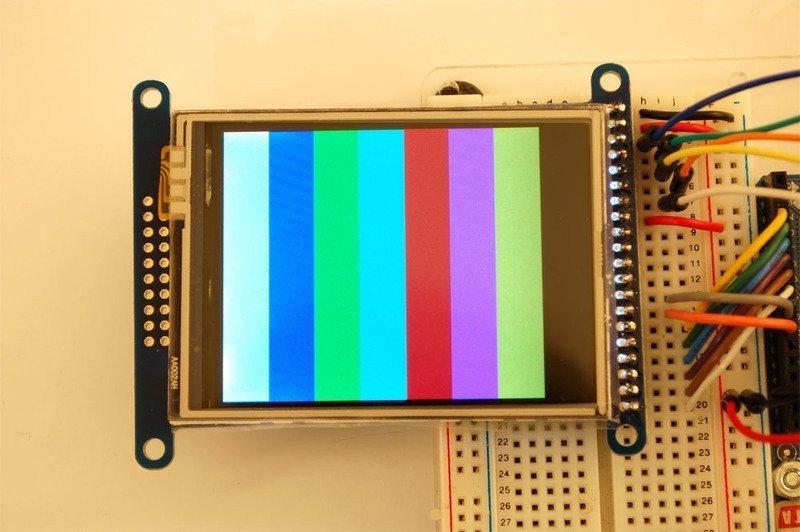

📺 你的 TFT LCD（嵌入式）

特点：

低成本面板
无校色
色域小
偏色严重（常见：偏蓝 / 偏绿）

👉 所以第一层结论：

text 复制代码

不是你LCD错了，是它"本来就不准"

⚠️ 二、你这个项目还有一个关键原因：RGB565

你用的是：

👉 SPI + ST7789 → RGB565

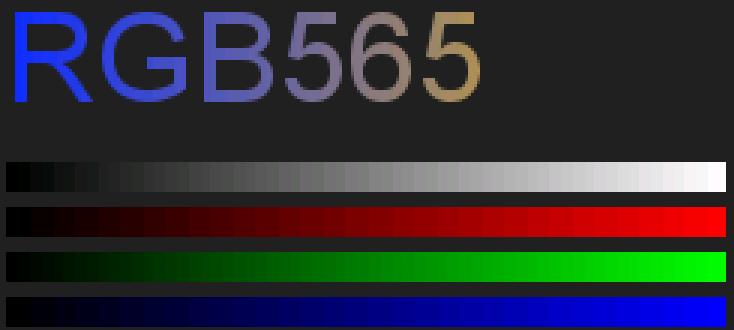

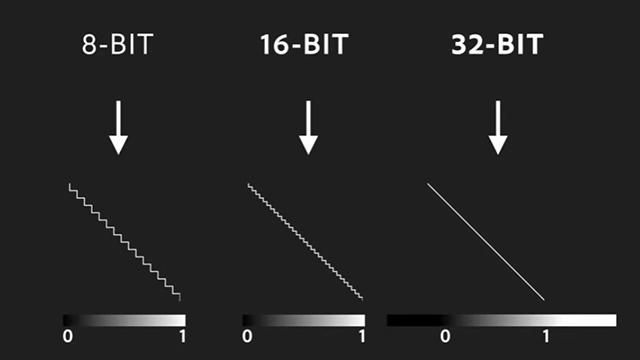

📉 RGB565 vs 电脑屏幕（RGB888）

类型	位数	颜色数量
RGB888	24位	1677万
RGB565	16位	65536

👉 直接影响：

渐变变"断层"（banding）
颜色不细腻
某些颜色明显偏差

🔧 三、Gamma（伽马）差异

👉 不同屏幕有不同 gamma 曲线

text 复制代码

电脑：标准 gamma 2.2
TFT：厂家随便调的 😅

👉 表现：

同一个灰色
- 电脑：正常灰
- LCD：可能发白 or 发黑

🔌 四、驱动初始化参数（你这个很可能有影响）

ST7789 初始化里通常有：

c 复制代码

MADCTL
COLMOD
GAMMA

常见坑：

❌ 颜色顺序错（最常见）

c 复制代码

RGB ↔ BGR

👉 表现：

红色变蓝色
整体偏色

👉 解决：

c 复制代码

st7789_set_color_order(ST7789_BGR); // 或 RGB

❌ Gamma参数没调

很多驱动直接用默认值：

👉 显示效果 = 偏色 + 发灰

🔍 五、背光 & 亮度

👉 你的 LCD：

LED 背光
没有亮度曲线校准

👉 笔记本：

自动亮度 / 色温调节

👉 表现：

text 复制代码

LCD：刺眼 / 偏冷
电脑：柔和 / 偏暖

👁 六、人眼错觉（这个也很真实）

👉 同一个颜色：

小屏：更鲜艳
大屏：更柔和

👉 环境光也影响：

白天 vs 晚上
暖光 vs 冷光

🧩 七、总结（按影响排序）

原因	影响程度
屏幕硬件差异	⭐⭐⭐⭐⭐
RGB565色深	⭐⭐⭐⭐
Gamma	⭐⭐⭐
驱动配置	⭐⭐⭐
背光	⭐⭐

🔧 八、你可以怎么优化？

✔ 1. 确认颜色顺序（必须做）

测试纯色：

c 复制代码

lv_color_hex(0xFF0000); // 红

👉 如果不红 → RGB/BGR错了

✔ 2. 做"颜色补偿"（工程常用）

比如：

c 复制代码

// 偏蓝 → 降蓝
// 偏暗 → 提亮

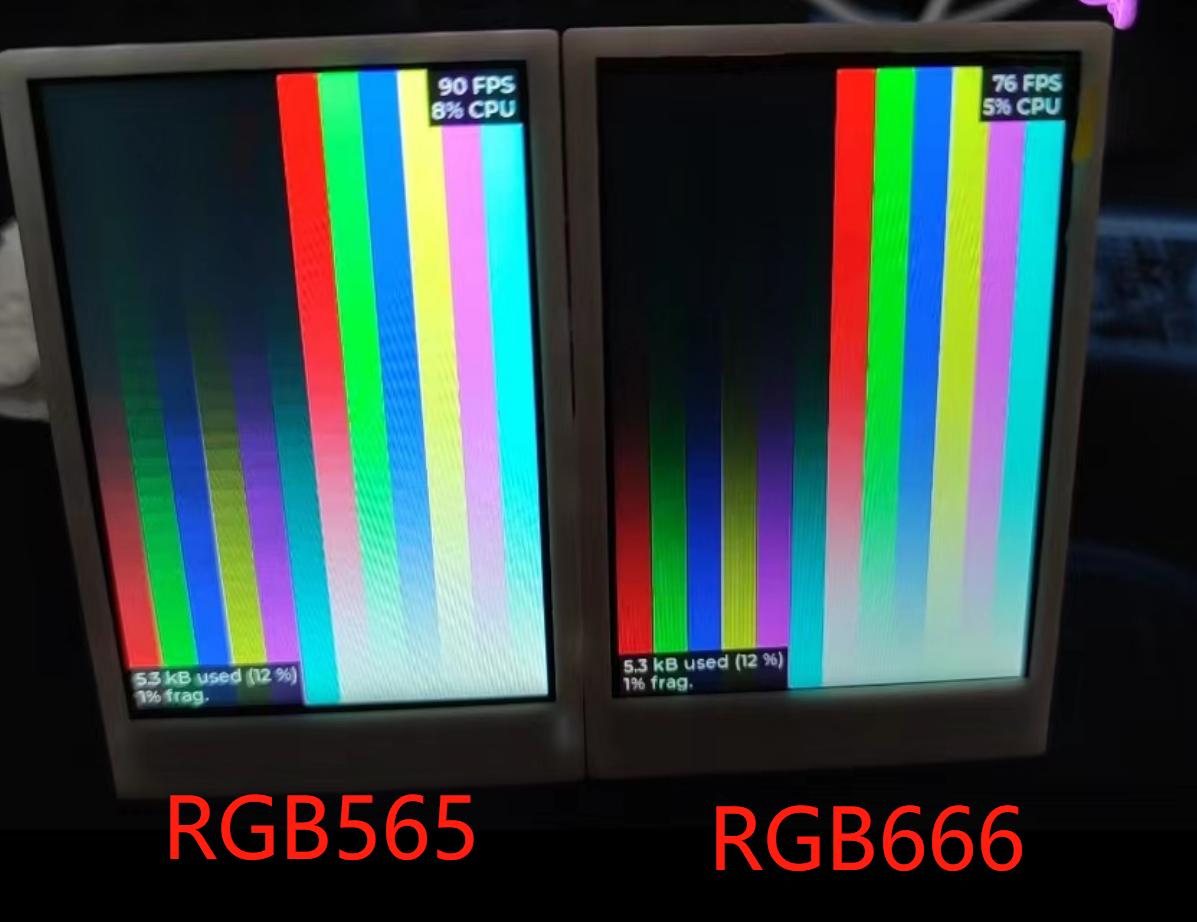

✔ 3. 用更高色深（如果可能）

👉 SPI基本没救（就是565）

👉 RGB屏（并口）可以上：

RGB666
RGB888

✔ 4. 调整 gamma（进阶）

👉 改 ST7789 寄存器（高级玩法）

🧠 最后一句人话总结

text 复制代码

你现在看到的"颜色不一样"

不是 bug
不是代码错
是因为：

👉 你在用"玩具屏"和"专业屏"对比

如果你下一步想搞：

👉 "让这个 LCD 看起来更像手机屏"

👉 "UI颜色调优（LVGL配色方案）"

我可以帮你做一套：

🔥 嵌入式屏幕专用 UI 调色方案（非常实战）

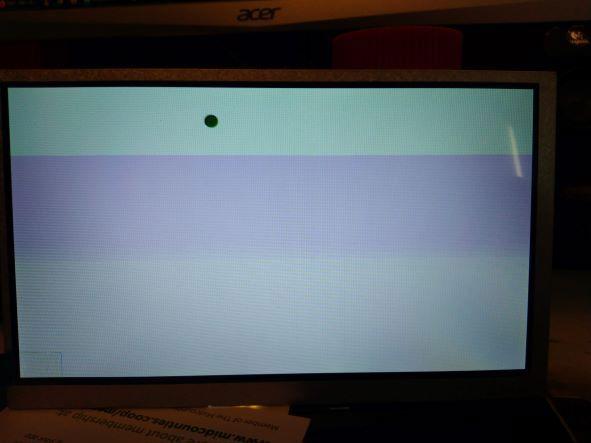

TFT LCD显示纯黑色变成灰色

这个现象非常典型，而且你这个描述很精准：

👉 "黑色看起来像灰色"

结论先说清楚：

text 复制代码

在 ST7789 这种 TFT 屏上 ------ 这是正常现象（物理限制）

但我们可以把原因拆开讲清楚 + 给你优化办法 👇

🧠 一、核心原因：TFT 根本做不到"真黑"

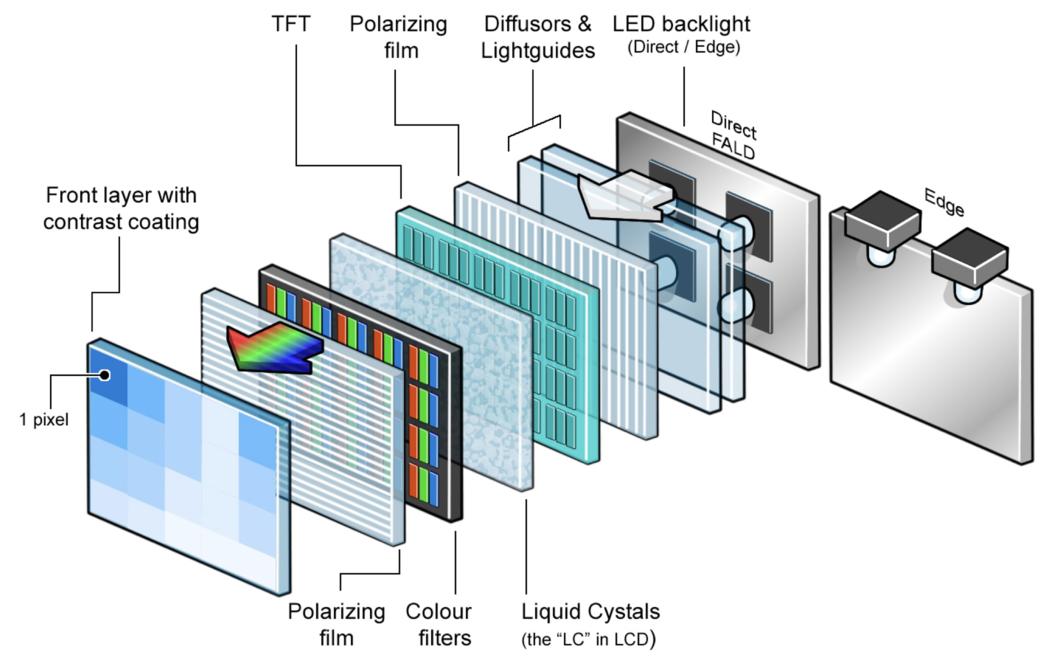

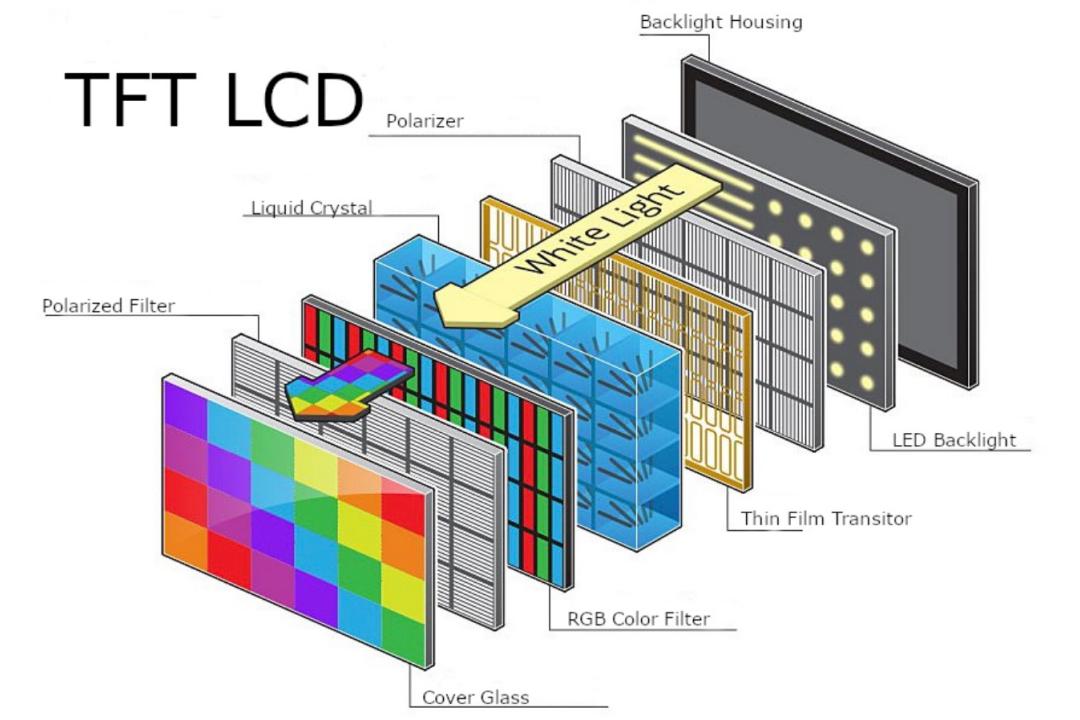

📺 TFT LCD 的工作原理

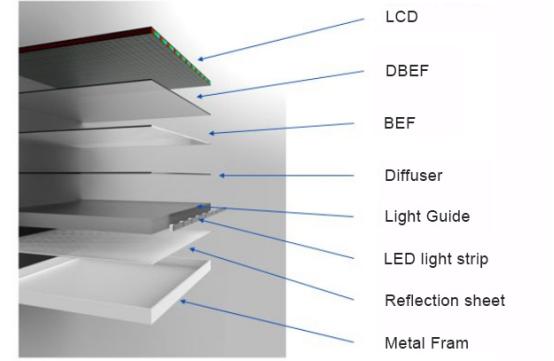

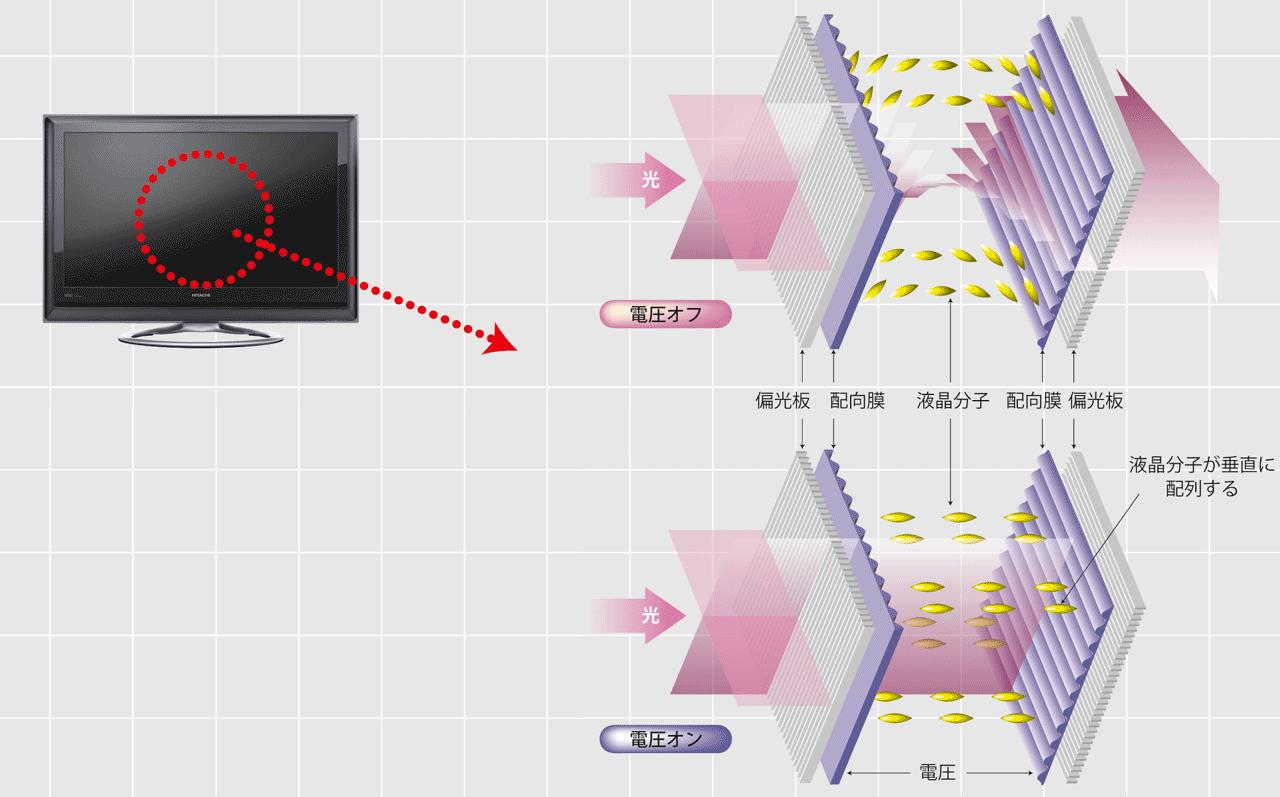

👉 TFT LCD 是这样工作的：

背后有一个 LED背光（一直亮）
前面的液晶只是"挡光"

⚠️ 关键点来了：

text 复制代码

液晶 ≠ 完全挡光

👉 所以：

黑色 = "尽量挡住光"
但总有光漏出来

👉 看起来就是：

👉 深灰色

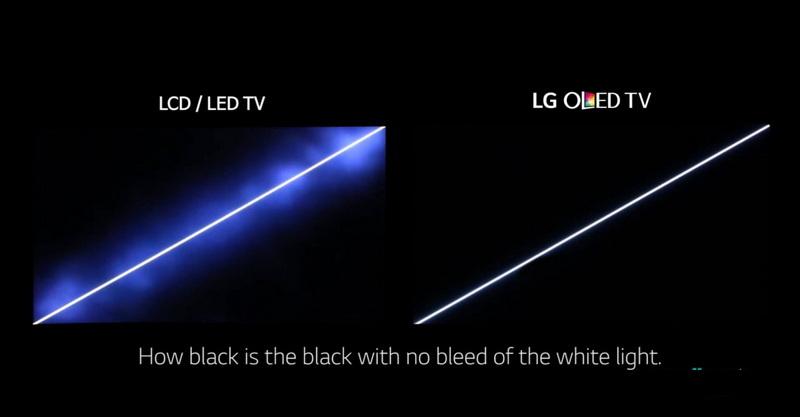

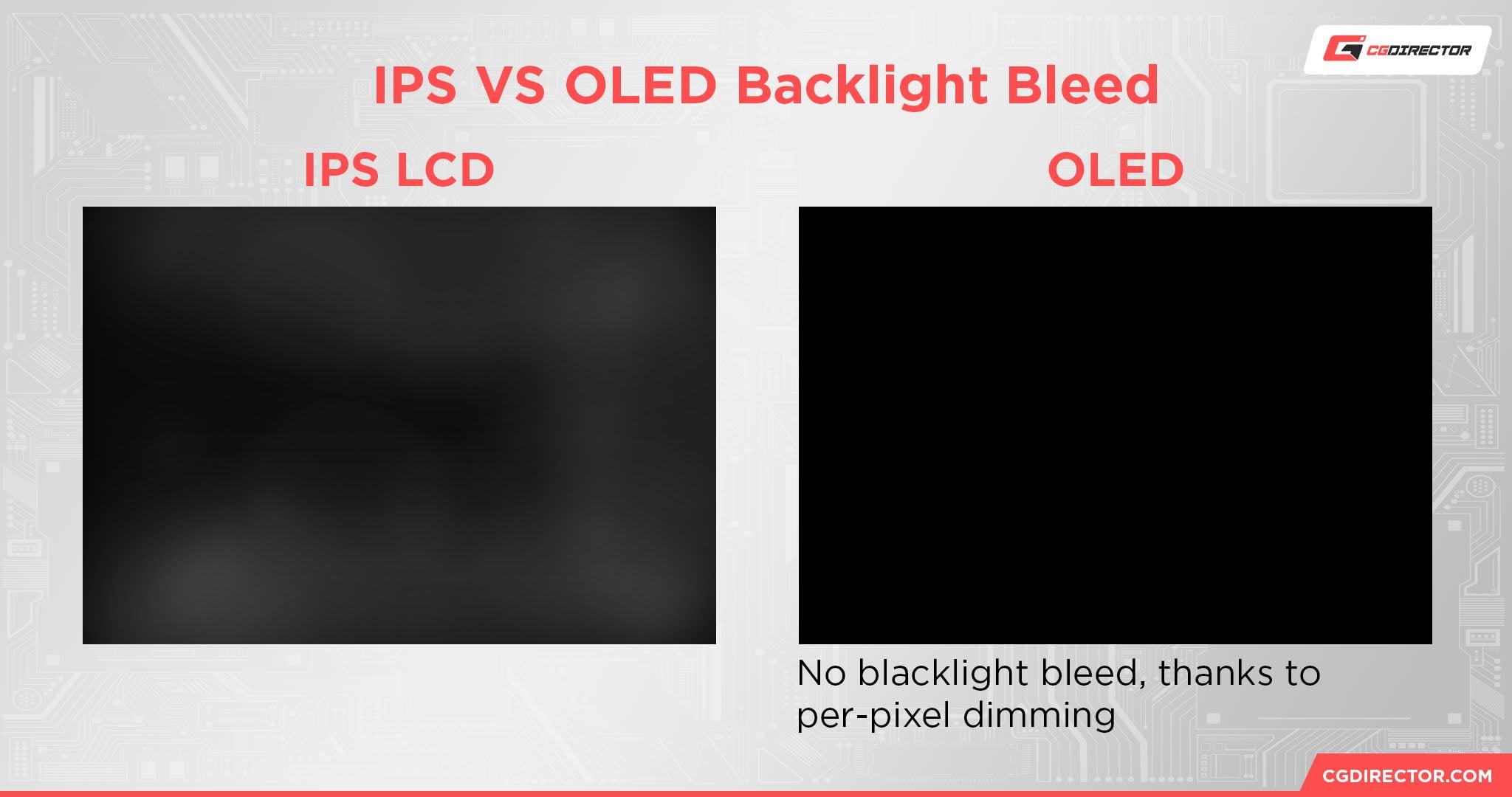

🔥 二、对比一下你笔记本（差距来源）

💻 如果是 OLED 屏

text 复制代码

黑色 = 像素直接关闭
👉 真·纯黑

💻 如果是 IPS 屏

👉 也有背光，但：

面板质量高
偏振片更好
漏光更少

👉 所以更接近黑

⚠️ 三、你这个项目的额外"减分项"

你用的是：

👉 SPI + ST7789（入门级 LCD）

❌ 问题叠加：

1️⃣ 面板质量低

漏光严重
对比度低

2️⃣ 背光太亮（很关键！）

👉 很多模块默认：

text 复制代码

背光 = 100%

👉 黑色直接被"照灰了"

3️⃣ Gamma 没调

👉 黑色区间不够压

👁 四、你看到"灰黑"的真实原因组合

text 复制代码

背光漏光
+ 面板对比度低
+ Gamma不准
+ 背光太亮
= 灰色黑

🔧 五、怎么优化（实用！）

✔ 方法1：调低背光（效果最明显）

如果你背光是PWM控制：

c 复制代码

// 降低占空比

👉 效果：

黑色更黑
对比度提升

👉 这是最有效的一招 ⭐⭐⭐⭐⭐

✔ 方法2：别用纯黑，用"伪黑"

c 复制代码

lv_color_hex(0x000000); ❌ 太死黑

👉 改成：

c 复制代码

lv_color_hex(0x0a0a0a); // 或 0x101010

👉 好处：

看起来更均匀
不会发灰发脏

👉 UI设计常用技巧

✔ 方法3：调 Gamma（进阶）

ST7789 支持 gamma 曲线：

👉 可以让暗部更"压黑"

但这个要改寄存器（稍复杂）

✔ 方法4：减少大面积纯黑

👉 工程经验：

text 复制代码

大面积纯黑 = 最容易暴露LCD缺陷

👉 改成：

深灰背景 + 卡片式UI

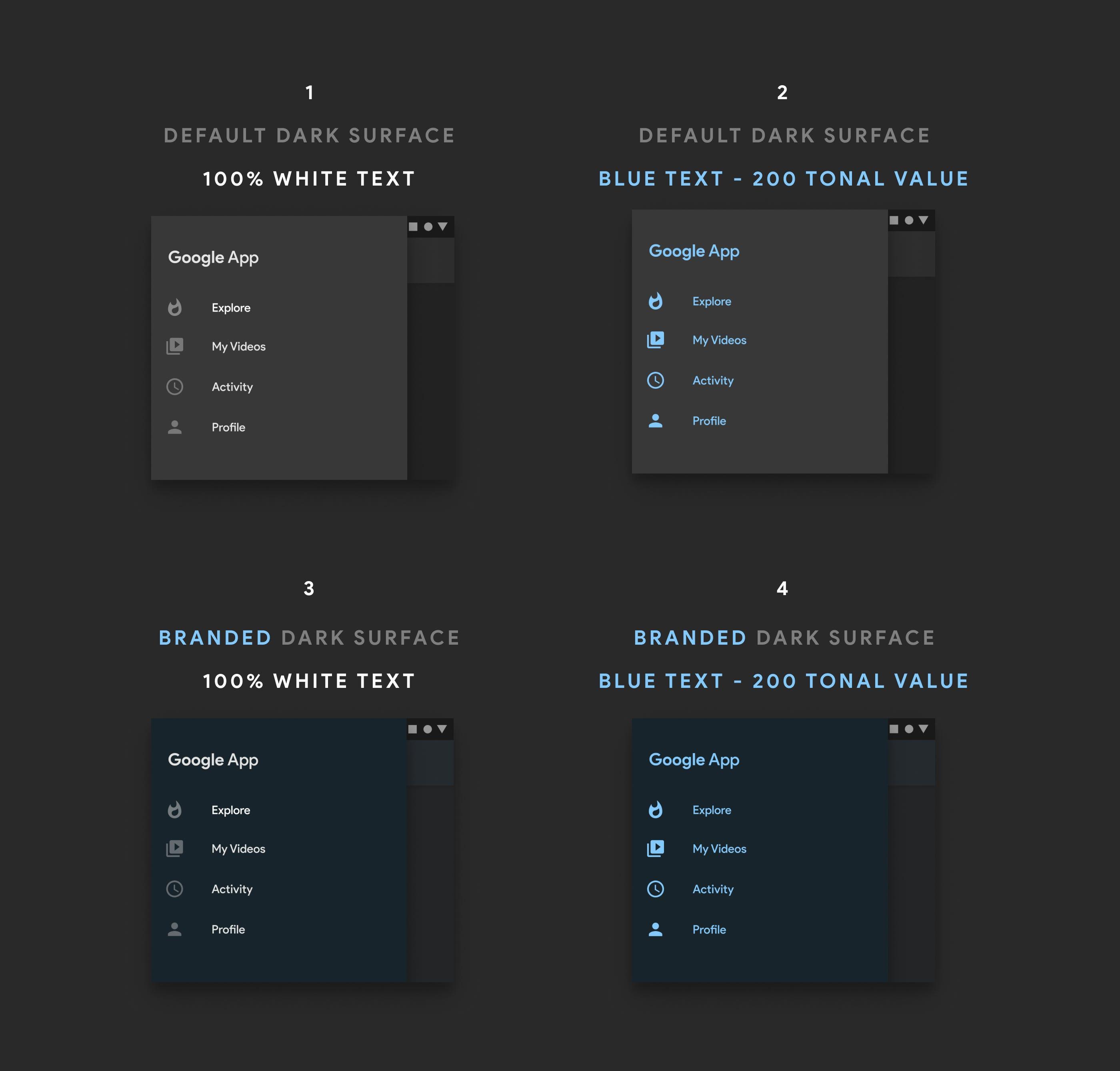

🎨 六、UI设计建议（很关键）

你现在做 LVGL，建议：

👉 别用这种：

text 复制代码

纯黑背景 + 白字 ❌

👉 改成：

text 复制代码

深灰背景 + 柔和白字 ✅

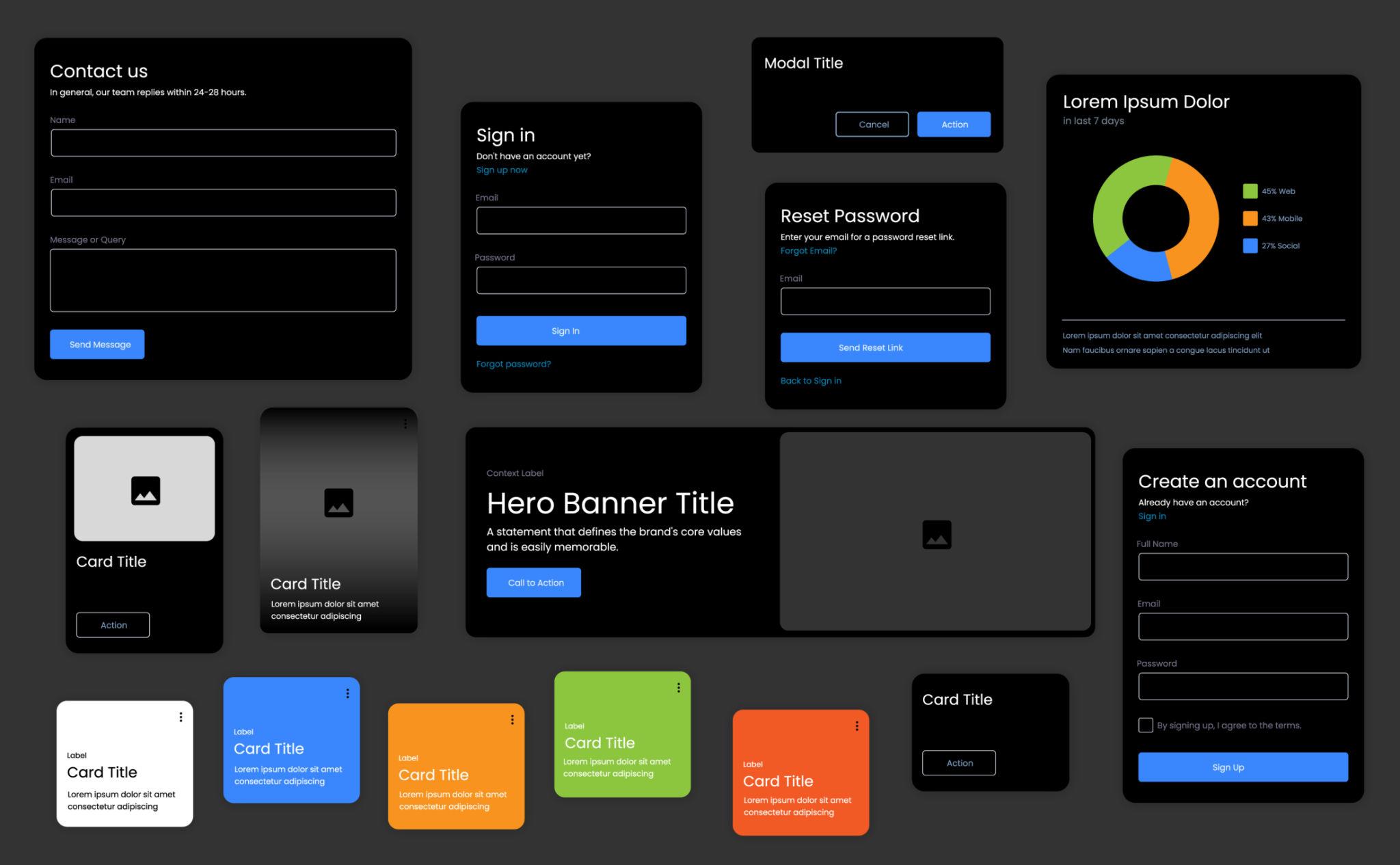

📱 类似这种风格

🧠 七、工程师总结（说人话）

text 复制代码

你这个"黑不黑"的问题：

不是代码问题
不是LVGL问题
不是SPI问题

👉 是屏幕物理极限

🚀 给你一个实战建议（最有用）

如果你这个项目是产品级：

👉 直接记住：

text 复制代码

TFT LCD 不适合做"纯黑UI"

👍 最后一句

👉 你现在已经开始注意"显示效果"了

这其实说明你已经从：

text 复制代码

能跑 → 好用 → 好看（UI/体验阶段）

在进阶了 😄

如果你想，我可以帮你：

👉 做一套 LVGL暗黑主题（专门适配垃圾LCD也好看）

👉 包括颜色、对比度、字体、布局

让你这个屏幕看起来直接提升一个档次 👍

IPS简介

🖥️ IPS 是啥意思？

IPS = In-Plane Switching（平面内切换）

👉 是一种 LCD 液晶屏的显示技术类型（就像一种"屏幕做法"）

📺 直观理解一下

👉 简单说区别在这：

IPS：液晶分子"平着转"
传统TN屏：液晶"扭着转"

🧠 用大白话解释

👉 你可以这么理解：

类型	类比
TN屏	门帘（角度一变就变形）
IPS屏	百叶窗（怎么看都差不多）

🔥 IPS 的核心特点

✔ 1. 可视角度大（最重要）

👉 从侧面看也不变色、不发白

✔ 2. 颜色更准

👉 更接近真实颜色

👉 做 UI / 看图片更舒服

✔ 3. 对比度比低端屏好

👉 黑色更"接近黑"（但仍不是真黑）

❌ 缺点也有

缺点	说明
成本高	比 TN 贵
响应稍慢	打游戏极限不如TN
仍有漏光	黑色不如 OLED

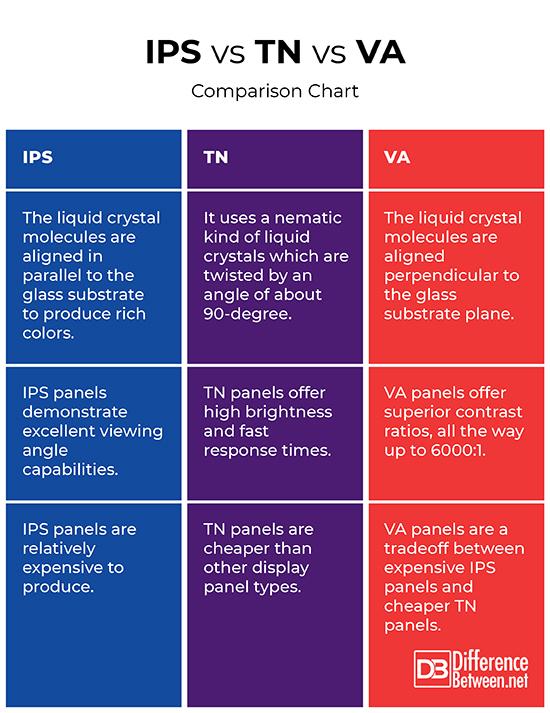

📊 和其他屏对比一下

类型	特点
TN	便宜、差
VA	对比度高
IPS	综合最均衡 ⭐
OLED	真黑、最强

🔧 回到你这个项目（重点）

你用的 ST7789 TFT：

👉 有可能是：

IPS（好一点的）
或"假IPS / 低端IPS"

所以你现在看到：

👉 黑色发灰

👉 颜色有点偏

👉 即使是 IPS 也会这样，因为：

text 复制代码

IPS ≠ 高端屏
IPS 只是"类型"，不是"品质保证"

🧠 一句话总结

text 复制代码

IPS = 一种让屏幕"角度更好、颜色更准"的LCD技术

但：

text 复制代码

你这个小屏 IPS ≈ 入门级 IPS 😄

👍 给你一个工程师判断方法

以后看到屏幕参数：

👉 重点看这几个，而不是只看 IPS：

色深（RGB565 / 666 / 888）
亮度（cd/m²）
对比度
是否校色

如果你想，我可以帮你：

👉 教你 怎么判断你这块ST7789到底是不是"真IPS"

👉 或者 推荐几款显示效果明显更好的屏（适合ESP32）

LVGL优化显示问题

可以优化，而且你这段代码其实已经"接近正确"，但还有几个典型的 LVGL v9 工程级优化点，我给你直接改成一个更规范、更稳、更适合后续扩展 UI 的版本。

🧠 先说你这段代码的问题（重点）

❌ 1. 没必要再创建一层 father 容器

c 复制代码

father_lcd_ob = lv_obj_create(lv_screen_active());

👉 你现在是：

text 复制代码

screen（屏幕）
  └── father（你创建的）
       └── 子控件

👉 实际上可以直接用 screen：

text 复制代码

screen
  └── 子控件

❌ 2. 用 width/height 获取屏幕尺寸（不优雅）

c 复制代码

scr_act_lcd_width()

👉 v9 推荐：

c 复制代码

LV_PCT(100)

❌ 3. 样式是"散着写的"（后期难维护）

👉 工程里应该用 style统一管理

✅ 优化目标

👉 我给你做的是：

更干净结构
可扩展 UI
适合做产品级界面
顺便解决你"黑色发灰"的观感问题（UI层优化）

🚀 优化版本（推荐直接用）

c 复制代码

#include "lvgl.h"

LV_IMG_DECLARE(wls);

static const char *TAG = "LVGL_DEMO";

lv_obj_t *father_lcd_ob;

/* 🔥 建议：统一样式 */
static lv_style_t style_screen;

/* 初始化样式 */
static void style_init(void)
{
    lv_style_init(&style_screen);

    lv_style_set_bg_color(&style_screen, lv_color_hex(0x0f1113)); // ❗不是纯黑
    lv_style_set_bg_opa(&style_screen, LV_OPA_COVER);

    lv_style_set_border_width(&style_screen, 0);
    lv_style_set_pad_all(&style_screen, 0);
}

/* 创建基础界面 */
void creat_father_object(void)
{
    /* 🔥 获取当前屏幕 */
    lv_obj_t *scr = lv_screen_active();

    /* 🔥 应用样式到屏幕（推荐） */
    lv_obj_add_style(scr, &style_screen, LV_PART_MAIN);

    /* ❗ 如果你确实需要父容器（比如分层UI） */
    father_lcd_ob = lv_obj_create(scr);

    lv_obj_set_size(father_lcd_ob, LV_PCT(100), LV_PCT(100));
    lv_obj_center(father_lcd_ob);

    /* 去掉默认样式影响 */
    lv_obj_set_style_bg_opa(father_lcd_ob, LV_OPA_TRANSP, LV_PART_MAIN);
    lv_obj_set_style_border_width(father_lcd_ob, 0, LV_PART_MAIN);
    lv_obj_set_style_pad_all(father_lcd_ob, 0, LV_PART_MAIN);
}

🔥 关键优化点解释（很重要）

🟢 1. 不用纯黑（解决你"灰黑"问题）

c 复制代码

lv_color_hex(0x0f1113);

👉 比 0x000000 更好：

不发灰
更均匀
更像手机UI

🟢 2. 样式集中管理（工程必备）

c 复制代码

static lv_style_t style_screen;

👉 好处：

UI统一风格
后期一键换主题
不会到处写 style

🟢 3. 屏幕直接做背景（性能更好）

c 复制代码

lv_obj_add_style(scr, &style_screen, LV_PART_MAIN);

👉 少一层对象：

更省 RAM
更少重绘
更快

🟢 4. father 变"透明层"

c 复制代码

lv_obj_set_style_bg_opa(... LV_OPA_TRANSP);

👉 这样：

father 只负责布局
背景由 screen 控制

⚠️ 你这个项目再给你几个"性能建议"（很关键）

🚨 1. SPI屏 + LVGL → 动画要克制

c 复制代码

lv_bar_set_value(..., LV_ANIM_ON);

👉 会：

刷屏频繁
SPI带宽吃紧
卡顿

👉 建议：

c 复制代码

LV_ANIM_OFF（能不用就不用）

🚨 2. 尽量减少全屏刷新

👉 比如：

少用透明
少用阴影
少用渐变

🚨 3. 字体 / 图片占 RAM

c 复制代码

LV_IMG_DECLARE(wls);

👉 注意：

图片尽量压缩
用 indexed / alpha 小图

🧠 最后给你一个"工程级思路"

你现在已经进入这个阶段：

text 复制代码

能显示 → 做界面 → 开始优化

下一步应该是：

text 复制代码

UI结构设计 + 性能优化 + 视觉优化

🚀 如果你要继续往上走（强烈建议）

我可以帮你做一套：

👉 ESP32 + ST7789 + LVGL 最优架构（实战版）

包括：

双缓冲/单缓冲怎么选
SPI刷新极限优化
UI不卡顿方案
类似"手机界面"的UI结构

直接说一句：

👉 "给我整一套LVGL架构"

我给你上点真正工程级的东西 😎

好，这个我直接给你一套能落地的工程级 LVGL 架构（ESP32 + ST7789 + SPI）。不是讲概念，是你可以直接照着改项目的那种。

🧠 一句话目标

text 复制代码

不卡顿 / 易扩展 / 易维护 / 适合做产品

🏗️ 一、整体架构（核心思路）

👉 推荐结构：

text 复制代码

app/
 ├── main.c
 ├── lvgl_port/        ← LVGL移植层（驱动、tick、flush）
 ├── ui/               ← UI界面层
 │    ├── screen_main.c
 │    ├── screen_setting.c
 │    ├── ui_style.c
 │    └── ui.h
 ├── widget/           ← 可复用组件
 │    ├── ui_bar.c
 │    ├── ui_card.c
 │    └── ...
 └── bsp/
      ├── lcd.c
      ├── touch.c（如果有）
      └── backlight.c

🔧 二、LVGL 移植层（最关键）

✔ 1. 双缓冲（强烈推荐）

c 复制代码

#define LVGL_BUF_SIZE (240 * 40)   // 一行一行刷（推荐）

static lv_color_t buf1[LVGL_BUF_SIZE];
static lv_color_t buf2[LVGL_BUF_SIZE];

lv_display_set_buffers(disp, buf1, buf2,
                       LVGL_BUF_SIZE,
                       LV_DISPLAY_RENDER_MODE_PARTIAL);

✔ 2. flush_cb（核心性能点）

c 复制代码

void disp_flush(lv_display_t *disp,
                const lv_area_t *area,
                uint8_t *px_map)
{
    int w = area->x2 - area->x1 + 1;
    int h = area->y2 - area->y1 + 1;

    lcd_set_window(area->x1, area->y1, w, h);
    lcd_write_data(px_map, w * h * 2); // RGB565

    lv_display_flush_ready(disp);
}

👉 ⚠️ 重点：

必须 DMA（SPI）
不能阻塞太久

✔ 3. tick（系统心跳）

c 复制代码

esp_timer_start_periodic(timer, 2000); // 2ms

void lv_tick_task(void *arg)
{
    lv_tick_inc(2);
}

✔ 4. LVGL任务（单独线程）

c 复制代码

void lvgl_task(void *arg)
{
    while (1) {
        lv_timer_handler();
        vTaskDelay(pdMS_TO_TICKS(5));
    }
}

🎨 三、UI 层设计（重点）

✔ 1. 不要直接在 main 写 UI ❌

👉 用"屏幕模块化"

✔ screen_main.c

c 复制代码

#include "ui.h"

static lv_obj_t *scr;

void screen_main_create(void)
{
    scr = lv_obj_create(NULL);

    lv_obj_set_style_bg_color(scr, lv_color_hex(0x0f1113), 0);

    lv_obj_t *label = lv_label_create(scr);
    lv_label_set_text(label, "Hello LVGL");
    lv_obj_center(label);

    lv_screen_load(scr);
}

✔ screen 切换

c 复制代码

lv_screen_load_anim(new_scr,
                    LV_SCR_LOAD_ANIM_MOVE_LEFT,
                    200,
                    0,
                    false);

🧩 四、组件化（高级）

👉 比如你温度条：

c 复制代码

lv_obj_t *ui_temp_bar_create(lv_obj_t *parent)
{
    lv_obj_t *bar = lv_bar_create(parent);

    lv_obj_set_size(bar, 200, 20);
    lv_bar_set_range(bar, 0, 100);

    return bar;
}

👉 用的时候：

c 复制代码

lv_obj_t *bar = ui_temp_bar_create(scr);

⚡ 五、性能优化（你这个项目重点）

🚨 1. SPI 带宽限制（最大瓶颈）

👉 你是 ST7789：

text 复制代码

240x320 × 16bit ≈ 150KB / 帧

👉 SPI 40MHz：

text 复制代码

≈ 20~30 FPS 极限

✔ 优化策略：

✅ 局部刷新（必须）

c 复制代码

LV_DISPLAY_RENDER_MODE_PARTIAL

✅ 减少动画

c 复制代码

lv_bar_set_value(bar, val, LV_ANIM_OFF);

✅ 禁用阴影 / 渐变

c 复制代码

lv_obj_set_style_shadow_width(obj, 0, 0);

✅ 图片用 RGB565

不要用：

text 复制代码

ARGB8888 ❌（炸内存 + 慢）

🧠 六、UI设计建议（你刚好遇到的坑）

❌ 别用纯黑

c 复制代码

0x000000 ❌

👉 用：

c 复制代码

0x0f1113 ✅

✔ 卡片式UI（推荐）

text 复制代码

背景：深灰
卡片：稍亮灰

✔ 减少大面积刷新

👉 比如：

不要全屏动画
用局部组件更新

🔌 七、背光控制（强烈建议）

c 复制代码

ledc_set_duty(..., duty);

👉 降低亮度：

黑更黑
UI更舒服

📊 八、最终结构总结

text 复制代码

LVGL架构核心：

驱动层（SPI DMA）
   ↓
LVGL移植层（flush/tick/task）
   ↓
UI层（screen）
   ↓
组件层（widget）

🚀 九、你现在这个水平，我给你一个升级路线

你现在已经：

text 复制代码

会用LVGL ✅
会写界面 ✅

下一步建议：

text 复制代码

1️⃣ UI结构化（你刚开始做）
2️⃣ 性能优化（正在踩坑）
3️⃣ 产品级UI（下一阶段）

🔥 最后一句（很关键）

text 复制代码

LVGL难的不是"会用API"
而是：

👉 怎么在SPI带宽限制下做"流畅UI"

如果你下一步想更狠一点，我可以帮你：

👉 做一套"类似小米手环/智能屏 UI"的完整模板（ESP32可跑）

包括：

页面切换
动画控制
状态栏
卡片UI

直接可以当产品原型用的那种 😎
