在商用车、工程机械等24V 电压平台 车辆开发与质检中，静态电流（暗电流 / 漏电流） 是决定蓄电池寿命、车辆静置续航与电气系统可靠性的核心指标。传统万用表、简易电流钳难以满足多通道、高精度、长时间、实车环境下的同步采集需求。
本文基于广州智维电子 KLARIC MULTI‑8 数采系统，完整分享一套24V 整车静态 / 休眠电流实测案例，覆盖需求、硬件配置、接线部署、软件配置、数据解析与问题定位全流程，为汽车电子测试、整车电气验证工程师提供可直接复用的工程方案。
一、测试背景与需求
1.1 测试对象
24V 电压平台商用车，需验证：
- 整车熄火→轻度休眠→深度休眠全流程电流变化
- 蓄电池、配电盒、关键用电器负载电流 / 电压
- 长时间静置漏电流是否超标，定位异常耗电模块
1.2 核心技术指标
| 项目 | 要求 |
|---|---|
| 电压范围 | 16--30V |
| 负载工作电流 | 30A 持续，精度 0.1A，采样≥1kHz |
| 蓄电池 / 整车电流 | 150A/200A 持续，采样≥100Hz |
| 通道数 | 电压 + 电流同步采集，≥5 通道 |
| 线缆 | 探头线 3m，通讯线 3--5m |
| 软件 | 数据存储、离线回放、曲线分析 |
二、系统硬件配置（KLARIC MULTI‑8 方案）
本案例采用KLARIC MULTI‑8 为核心的多通道数采系统，搭配专用电流 / 电压探头与 CAN 记录仪，实现即插即用、自动识别、高精度采集。
2.1 核心硬件清单
| 序号 | 名称 | 型号 | 功能 |
|---|---|---|---|
| 1 | 数采主模块 | KLARIC MULTI‑8 | 8 通道采集，CAN / 以太网，最高 8kHz 采样 |
| 2 | 大电流探头 | HI‑BF2‑0.1‑0‑5‑0 | 量程 ±3000A，长时间 310A，3mA/Bit |
| 3 | 保险丝探头 | FK1/Mini‑30 | 30A，保险丝位测量，125μA/Bit |
| 4 | 电流探头 | LI 系列 | 适配中低电流回路 |
| 5 | 电压探头 | U‑80V | ±80V，适配 12/24/48V 系统 |
| 6 | CAN 记录仪 | Kvaser Memorator Pro 2xHS v2 | 双通道隔离，独立记录，支持 CAN FD |
| 7 | 辅件 | 安装支架、线缆、端子 | 实车快速部署 |

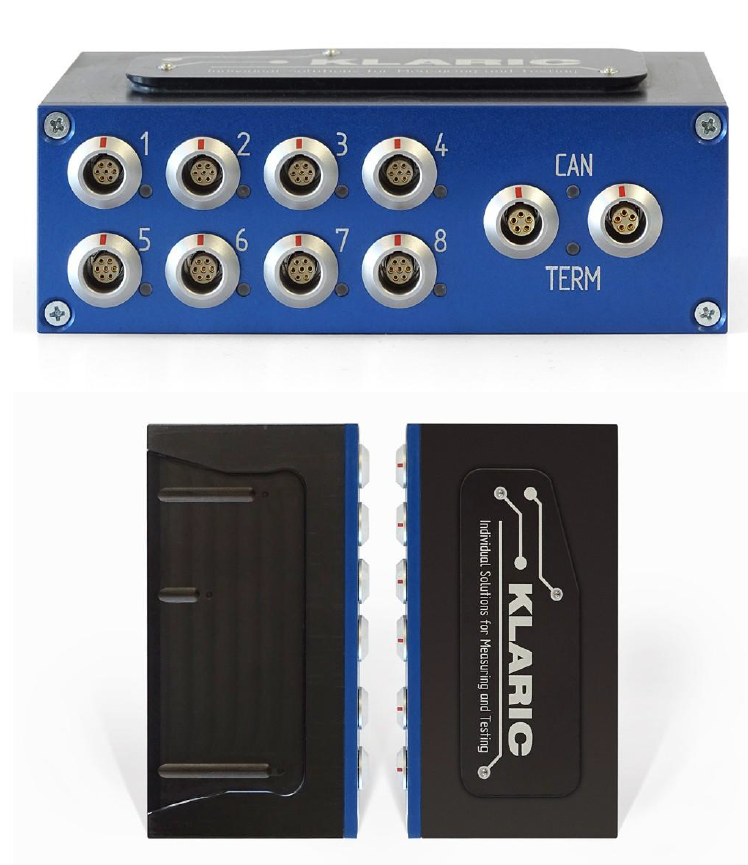

2.2 KLARIC MULTI‑8 关键参数
- 8 路隔离测量输入，16 位 ADC，5 档自动量程
- 单通道采样率：0.25Hz--8kHz 软件可调
- 精度：-40℃~+80℃内 **±1%±3 位 **
- 供电：7--60V DC，功耗 1.5W，车规级 - 40~+85℃
- 通讯：CAN（125k~1Mbps）+ 以太网，支持自动 DBC 生成

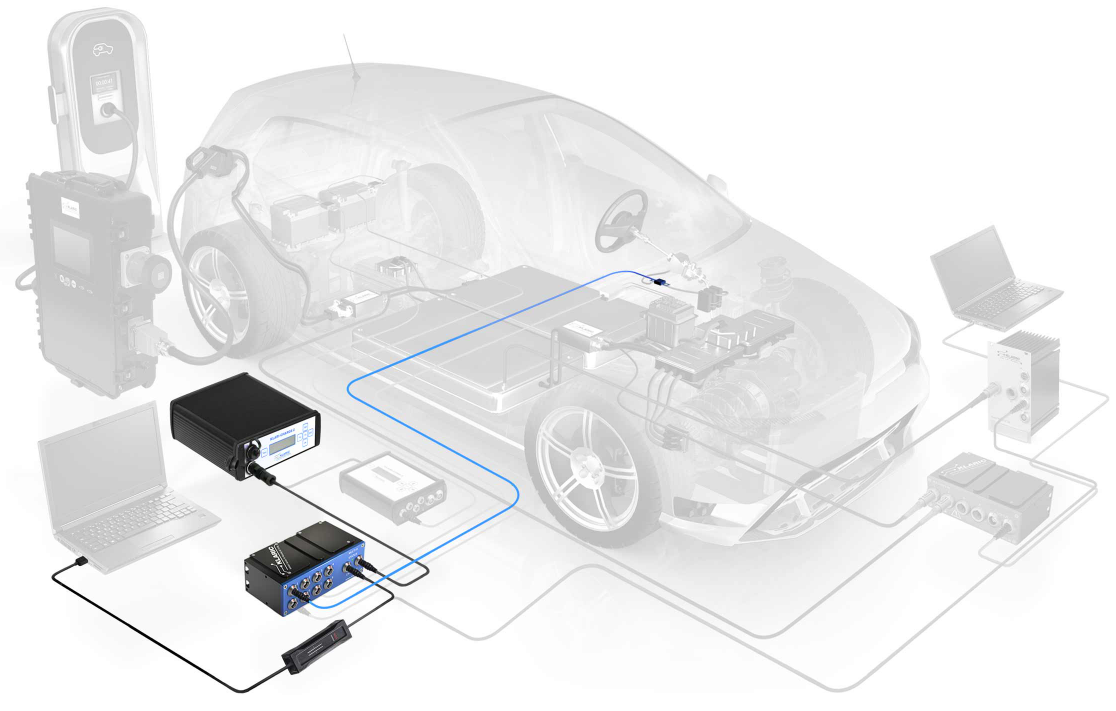

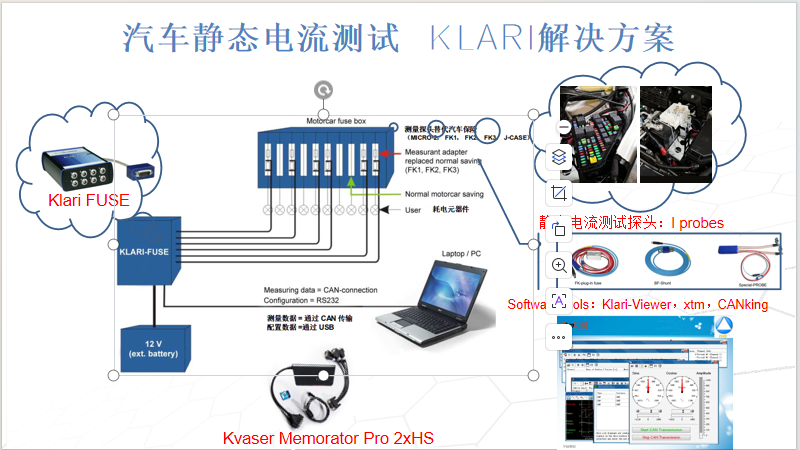

3.2 接线要点
- 电流探头：串联 / 卡接在供电回路，不破坏原车线束
- 电压探头：并联在电源正负极，隔离测量
- 通讯：MULTI‑8 → CAN 记录仪 → PC / 离线存储
- 供电：直接取自车辆 24V 常电，支持熄火后持续采集
优势：不破线、不割线、快速部署，适合研发路试、产线抽检、售后故障排查。
四、软件配置与采集流程

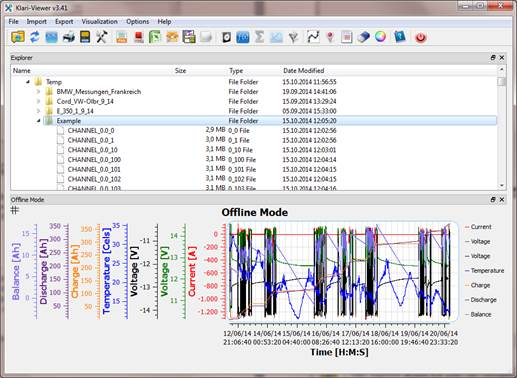

4.1 上位机：KLARI‑VIEWER
- Windows 平台，支持在线监控 + 离线分析
- 通道命名、量程、采样率独立配置
- 实时曲线、数值显示、数据导出（CSV / 二进制）
- 支持休眠电流慢采样 + 工作电流快采样自动切换
4.2 标准测试流程
- 车辆熄火，关闭所有用电设备，锁车进入防盗状态
- 等待3--5 分钟，完成从工作→轻度休眠过渡
- 启动采集，记录轻度休眠→深度休眠全过程
- 持续采集 30min 以上，获取稳定静态电流值
- 导出数据，对比设计阈值，判断是否漏电
五、实测结果与工程价值

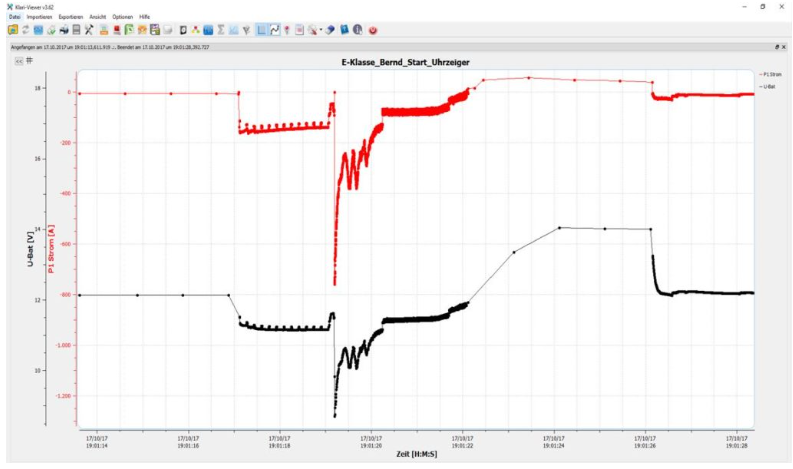

5.1 典型电流曲线特征
- 正常工作段：电流大，持续约 3--4min
- 轻度休眠：电流骤降，等待唤醒指令，约 30s
- 深度休眠：电流降至最低，整车功耗最小
5.2 本案例实测结论
- 深度休眠后整车静态电流＜20mA，符合 24V 商用车标准
- 各控制器 / 保险丝回路电流匹配设计值
- 快速定位 1 路异常常电负载，整改后静置续航提升 40%+
5.3 方案优势总结
- 多通道同步：电压 + 电流 + 温度一站式采集
- 宽量程高精度：从微安级静态到百安级启动电流全覆盖
- 车规可靠：-40~+85℃，IP67，实车长期稳定
- 即插即用：探头自动识别、自动校准、自动 DBC
- 数据完整：CAN 记录仪离线存储，不掉帧
六、适用场景与扩展
本方案可直接用于：
- 乘用车 / 商用车静态电流 / 暗电流 / 漏电流认证测试
- 12V/24V/48V 低压电气系统功耗验证
- 蓄电池耐久性、静置放电性能测试
- 售后漏电故障快速定位
- 产线电检自动化数据采集
扩展能力：
- 支持功率计算、电荷累计（Ah）
- 支持 XCP、CANoe、CANalyzer 等标准工具集成
- 可扩展温度、振动、GPS 等多物理量同步采集
KLARIC MULTI‑8 数采系统以车规级硬件、多通道高精度、软件灵活配置、实车易部署的特性，完美解决 24V 整车静态电流测试痛点。本文案例从真实项目提炼，测试流程、硬件配置、软件操作均可直接落地，帮助工程师高效完成暗电流验证、漏电排查与电气系统优化。
如需完整 DBC 文件、KLARI‑VIEWER 配置模板或探头选型指南，可联系广州智维电子科技留言咨询交流。
