智能座舱为什么需要 7 层测试？
智能座舱正在从"车机"进化为"车轮上的超级计算机"。高通 8295 芯片算力已达 30 TOPS，Android Automotive OS（AAOS）成为主流操作系统，SOA 架构让座舱与车身域控制器通过车载以太网深度耦合。
这种复杂度意味着：传统的"点一点、划一划"手工测试已远远不够。一个座舱系统的质量，需要从底层 OS 到顶层用户体验的 7 个层级 全覆盖验证。
本文带你从零理解这 7 层测试体系，每层给出核心测试项、工具和方法论。

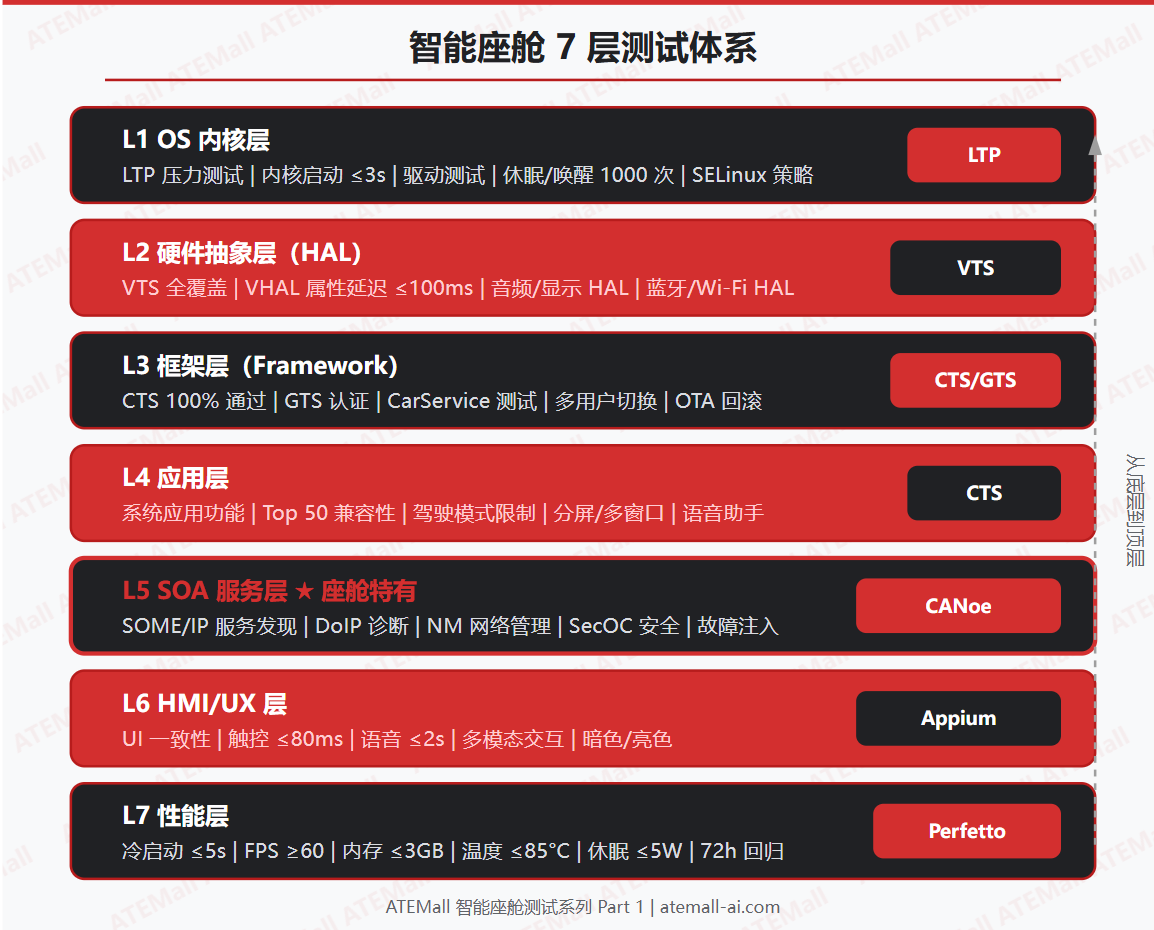

一、智能座舱 7 层测试体系总览
| 层级 | 名称 | 核心目标 | 关键工具 |
|---|---|---|---|
| L1 | OS 内核层 | Linux/Android 内核稳定性 | LTP, Kernel Test |
| L2 | 硬件抽象层 | HAL 接口正确性 | VTS, HIDL/AIDL 验证 |
| L3 | 框架层 | Android Framework 服务可用性 | CTS, GTS |
| L4 | 应用层 | 系统应用 + 第三方应用兼容性 | CTS, App Test |
| L5 | SOA 服务层 | 车载以太网服务发现与通信 | CANoe, Wireshark |
| L6 | HMI/UX 层 | 用户交互体验一致性 | UI Automator, Appium |
| L7 | 性能层 | 启动/流畅度/内存/功耗 | Perfetto, Systrace |
二、L1：OS 内核层测试
2.1 测试目标
确保 Linux 内核（AAOS 基于 Linux 5.x）在车规级场景下稳定运行。
2.2 核心测试项（5 项）
- 内核启动测试：冷启动 ≤ 3s 完成内核加载
- 压力测试：LTP（Linux Test Project）套件覆盖进程管理/内存/文件系统
- 驱动测试：GPU/Display/Audio/CAN 驱动加载正确性
- 电源管理：休眠/唤醒 1000 次循环无异常
- 安全机制：SELinux 策略验证，确保 enforce 模式无 violation
2.3 工具链
| 工具 | 用途 |
|---|---|
| LTP | 内核系统调用压力测试 |
| Kernel Panic Logger | 内核崩溃日志采集 |
| SELinux Audit2allow | 策略违规分析 |
三、L2：硬件抽象层（HAL）测试
3.1 测试目标
验证 Android HAL 层接口（HIDL/AIDL）正确封装硬件能力，确保 Framework 层能正确调用。
3.2 核心测试项（6 项）
- VTS（Vendor Test Suite）：Google 强制要求，覆盖所有 HAL 接口
- 音频 HAL：PCM 数据通路、采样率切换、多通道混音
- 显示 HAL：HWC（Hardware Composer）图层合成、VSync 时序
- 传感器 HAL：GPS/IMU/温度传感器数据精度与延迟
- 车辆 HAL（VHAL）：车身信号 ↔ Android 属性映射正确性
- 蓝牙/Wi-Fi HAL：配对、连接、数据传输稳定性
3.3 VHAL 测试要点
VHAL 是智能座舱特有的 HAL，负责车身信号与 Android 系统属性的桥接：
车身信号 (CAN/Ethernet) → VHAL → Android CarService → App测试重点：
- 属性读写延迟 ≤ 100ms
- 属性订阅（subscribe）实时性
- 异常信号处理（如车速信号丢失）
四、L3：框架层测试
4.1 测试目标
确保 Android Framework 核心服务（ActivityManager、PackageManager、CarService 等）功能正确。
4.2 核心测试项（5 项）
- CTS（Compatibility Test Suite）：Google 兼容性认证，必须 100% 通过
- GTS（Google Test Suite）：Google 服务认证
- CarService 测试：车辆专属服务（CarPropertyService、CarPowerManagementService）
- 多用户测试：驾驶员/乘客多账户切换
- OTA 测试：A/B 分区升级回滚
4.3 CTS 执行流程（10 步）
步骤 1：准备 CTS 环境（Linux 主机 + USB 连接车机）
步骤 2：车机设置为开发者模式，开启 ADB 调试
步骤 3：下载对应 Android 版本的 CTS 包
步骤 4：配置 CTS media 文件（CTS Media 1.5）
步骤 5：执行 `run cts -m CtsCameraTestCases`（模块化执行）
步骤 6：收集测试结果（test_result.xml）
步骤 7：分析 fail 项，定位到 HAL 或 Framework
步骤 8：修复后重跑 fail 项（`--retry`）
步骤 9：全量通过后生成 CTS 报告
步骤 10：提交 Google 认证（如需 GMS 授权）五、L4：应用层测试
5.1 测试目标
系统应用（导航、音乐、空调、设置）和第三方应用（微信、 Spotify 等）在车机环境下的功能与兼容性。
5.2 核心测试项（6 项）
- 系统应用功能测试：导航路线规划、音乐播放、空调控制
- 第三方应用兼容性：主流 Top 50 应用安装/启动/核心功能
- 驾驶模式切换：Drive Mode 下应用限制（视频不可播放等）
- 多窗口/分屏：导航+音乐分屏显示正确性
- 语音助手集成：语音控制导航/电话/空调
- 应用安装/卸载：APK 安装、更新、回滚
六、L5：SOA 服务层测试
6.1 测试目标
验证座舱通过车载以太网（100BASE-T1/1000BASE-T1）与其他域控制器之间的 SOA（面向服务架构）通信。
6.2 核心测试项（6 项）
- SOME/IP 服务发现：OfferService/FindService/SubscribeEventGroup 流程验证
- 服务接口测试：方法调用（Method）、事件通知（Event）、字段读写（Field）
- 诊断通信：DoIP（ISO 13400）诊断请求/响应
- 网络管理：NM 报文时序、休眠/唤醒
- 安全通信：TLS/SecOC 消息完整性
- 故障注入：网络断开、报文丢失、延迟注入
6.3 SOA 测试架构
测试上位机（CANoe + Ethernet 接口）
│ 100BASE-T1
▼
座舱域控制器（AAOS + SOME/IP 栈）
│
├── 导航服务 (Service ID: 0x1001)
├── 媒体服务 (Service ID: 0x1002)
├── 空调服务 (Service ID: 0x1003)
└── 诊断服务 (Service ID: 0xFFFF)6.4 SOME/IP 服务发现测试用例（8 例）
| 编号 | 用例 | 预期结果 |
|---|---|---|
| TC-01 | ECU 启动后发送 OfferService | 上位机收到 Service ID + Instance ID |
| TC-02 | 上位机发送 FindService | ECU 在 100ms 内响应 OfferService |
| TC-03 | 上位机 SubscribeEventGroup | ECU 响应 SubscribeEventGroupAck |
| TC-04 | 停止订阅 StopSubscribeEventGroup | ECU 停止发送 Event 通知 |
| TC-05 | OfferService TTL 超时 | 上位机检测到服务离线 |
| TC-06 | 并发 10 个 FindService | 全部正确响应 |
| TC-07 | 网络中断 5s 后恢复 | 服务自动重新发现 |
| TC-08 | 伪造 OfferService | ECU 忽略非授权服务 |
七、L6：HMI/UX 层测试
7.1 测试目标
确保用户界面视觉一致性、交互响应性、异常处理人性化。
7.2 核心测试项（5 项）
- UI 一致性：分辨率适配（1920×720 / 2560×1440）、DPI 适配
- 交互响应：触控延迟 ≤ 80ms，语音响应 ≤ 2s
- 异常处理：导航无 GPS 信号、音乐无网络、蓝牙断开时的提示
- 多模态交互：触控 + 语音 + 物理按键并行操作
- 暗色/亮色模式：主题切换无闪烁、无残留
7.3 自动化 UI 测试工具
| 工具 | 适用场景 |
|---|---|
| UI Automator | Android 原生 UI 自动化 |
| Appium | 跨平台 UI 自动化 |
| Monkey | 随机压力测试 |
| Espresso | 应用内 UI 测试 |
八、L7：性能层测试
8.1 测试目标
确保系统在长时间运行下的性能表现满足车规要求。
8.2 核心性能指标（8 项）
| 指标 | 车规要求 | 测试方法 |
|---|---|---|
| 冷启动时间 | ≤ 5s（从上电到可操作） | 高速摄像机 + 标记点 |
| 应用启动时间 | ≤ 2s（导航/音乐） | ADB logcat 时间戳 |
| 帧率（FPS） | ≥ 60fps（滑动/动画） | Perfetto GPU 渲染 |
| 内存占用 | 系统占用 ≤ 3GB / 8GB | dumpsys meminfo |
| CPU 占用 | 空闲 ≤ 15% / 满载 ≤ 80% | top / Perfetto |
| 温度 | SoC ≤ 85°C | sensors HAL |
| 功耗 | 休眠 ≤ 5W | 功率计 |
| 存储写入 | 日志 ≤ 100MB/天 | 文件系统监控 |
8.3 性能测试方法论（5 步法）
步骤 1：定义基线 --- 全新系统、无第三方应用、室温 25°C
步骤 2：采集数据 --- Perfetto 全链路 trace（10 分钟连续）
步骤 3：分析瓶颈 --- Systrace/Perfetto UI 定位卡顿/内存泄漏
步骤 4：优化验证 --- 修改后重测，对比基线
步骤 5：回归测试 --- 72 小时连续运行，监控性能衰减九、6 大工程坑（Listicle）
| 编号 | 坑 | 根因 | 规避方法 |
|---|---|---|---|
| 1 | CTS 通过率 95% 卡在最后 5% | HAL 层 corner case 未覆盖 | 逐条分析 fail log，重点查 HAL |
| 2 | VHAL 属性延迟偶发 > 500ms | CAN 总线负载高时丢帧 | 增加 CAN 报文优先级 + 缓存机制 |
| 3 | SOME/IP 服务发现偶尔失败 | OfferService 与 FindService 时序竞争 | 增加 OfferService 重发间隔 |
| 4 | 冷启动后前 10 秒 UI 卡顿 | 系统服务初始化占用 CPU | 延迟非关键服务启动 |
| 5 | 72h 连续运行后内存泄漏 | 第三方应用未释放资源 | 用 dumpsys procmem 定位 |
| 6 | OTA 升级后回滚失败 | A/B 分区元数据不一致 | 升级前校验 boot_control HAL |
十、权威引用
| 编号 | 来源 | 内容 |
|---|---|---|
| 1 | Android Open Source Project, "Automotive | AAOS 官方架构文档与测试指南 |
| 2 | AUTOSAR, "SWS_SOMEIPProtocol" R22-11 | SOME/IP 协议规范 |
| 3 | ISO 13400-1/2/3/4 | DoIP 诊断通信标准 |
| 4 | Google, "Android CTS Documentation" | CTS 兼容性测试套件说明 |
| 5 | IEEE 802.3bw/cg | 100BASE-T1 / 1000BASE-T1 车载以太网标准 |
