一个完整的TFT-LCD液晶显示模组主要有包含：TFT-LCD液晶显示面板及其驱动电路系统、背光源BLU及其驱动电路系统等。
如果是全贴合TFT-LCD液晶显示模组，则还包含：保护盖板CG/电容式触摸屏CTP及光学胶OCA等。
在整个TFT-LCD液晶显示模组制造过程中，从大板玻璃切割后还未进行偏光片贴附，驱动IC、FPCA/PCBA等驱动电路器件的绑定，此种状态在行业内一般称为单Cell。
若偏光片贴附，驱动IC、FPCA/PCBA等驱动电路器件绑定完成后，此时一般被称为Open Cell（简称OC），此种状态的产品也有厂商也会笼统的称之为FOG。

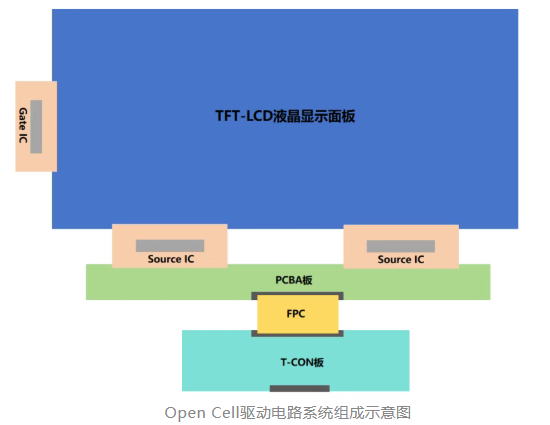

一个完整的Open cell的驱动电路一般会包含：栅极驱动电路（Gate Driver IC）、源极驱动电路（Source Driver IC）、连接源极驱动电路的印刷电路板(PCBA板)、时序控制器PCBA板（Timing Controller，简称T-CON板）、连接PCBA板和T-CON板之间的柔性线路板（FPC）等。

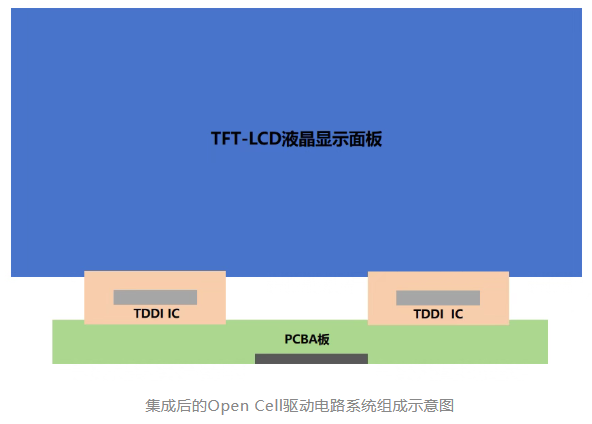

当然，上述Open Cell驱动电路系统是相对比较传统的；目前在中小尺寸产品中，主流的方式是采用栅极集成阵列驱动（Gate on Array ，简称GOA）来代替Gate IC；PCBA板和T-CON板也合二为一集成在一起了。

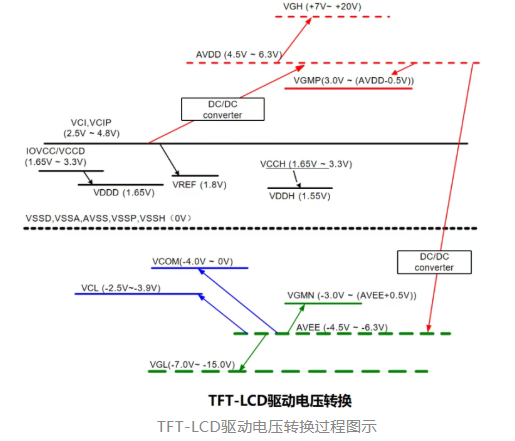

Open Cell驱动电路驱动的大体过程为：从外部输入的电源经过FPCA、PCBA进入到驱动IC后，通过驱动IC内部电路的作用或内外部电路的共同作用，可组合产生并输出各种电压。
组合输出的这些电压，一方面能够提供电源给到IC本身的驱动电路，保证IC的正常工作；另一方面通过调整后提供给LCD液晶显示面板，保证LCD的正常显示。 所以，这些驱动电压非常重要，会直接关系到LCD的显示效果及稳定性。
TFT-LCD液晶显示模组中常见驱动电压的作用
1、VDDI：也叫IOVCC/VCC，I/O供电电压，也叫逻辑电压，由测试架或者主板供给到驱动IC，主要为输入/输出接口电路进行供电。VDDI的电压范围通常为1.65V~3.6V，目前手机、平板产品通用的VDDI电压为1.8V。
2、VSP：也叫AVDD，为主板或测试架提供的正电压，是源极驱动（Source Driver）的核心供电电压，其直接影响LCD像素电极的电压精度和画面显示的质量。VSP的电压范围通常为4.5V~6.5V，具体参考IC规格书。
3、VSN：也叫AVEE，为主板或测试架提供的负电压，和VSP是一正一负的对称关系，是源极驱动（Source Driver）的核心供电电压，其直接影响LCD像素电极的电压精度和画面显示的质量。VSN的电压范围通常为-4.5V~-6.5V，具体参考IC规格书。
在中小尺寸产品中（如手机、平板），VSP的典型电压值通常为5.5V，VSN的典型电压值通常为-5.5V，VSP和VSN通过给控制像素点的电容充电，最终实现LCD显示屏的显示功能。
如果VSP、VSN电压异常，LCD显示屏一般会发生屏闪、无显、大电流等不良现象的发生。

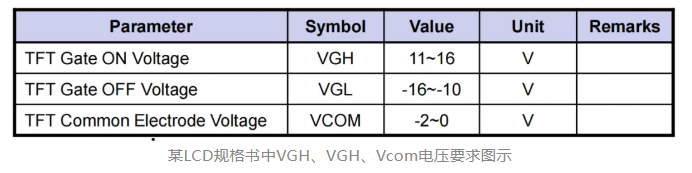

4、Vcom：液晶公用电极电压，也是LCD驱动的基准参考电压。Vcom电压会影响到LCD显示屏的整体显示效果，如残影、颜色失真泛白、Flicker等。Vcom电压的大小取决于LCD本身，具体电压范围需要参考LCD规格书。
5、VGH：也叫VGHO，为打开TFT Gate栅电极开启的正电压。当LCD显示屏某一行被扫描时，该行的Gate线被施加VGH电压，使该行所有TFT实现导通，此时允许Source线的数据电压对像素电容进行充电。VGH的电压范围通常为7V~20V，具体参考LCD规格书。
6、VGL：也叫VGLO，为关闭TFT Gate栅电极的关闭的负电压。当LCD显示屏扫描结束后，Gate线的电压会回到VGL，确保TFT被彻底关断，使像素电容在下一帧刷新前保持电荷稳定。VGL的电压范围通常为-15V~-7V，具体参考LCD规格书。
由于VGH和VGL是控制LCD Gate栅电极开启和关闭的电压，如果VGH、VGL电压发生异常时，LCD显示屏一般会发生无显、画面整体泛白、残影、横纹、花屏等不良现象的发生。
7、VSS：也叫VSSA、VSSREF、VSSD、VSSP、VSSH等，简单理解为带VSS都是地的电压，相当于参考地的电压，一般为0V。

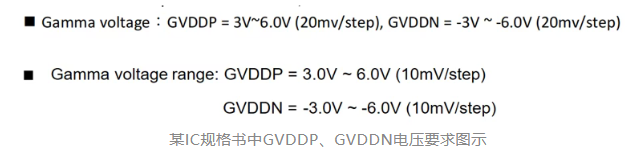

8、GVDDP：也叫GVMP，不同IC规格中的叫法也会有所不同，表示LCD显示屏正Gamma电压，其范围一般为3.0~6.0V，调整此Gamma电压时一般按照10mV或者20mV为一个档位进行调整，不同IC规格书中定义的幅度会不一样。
9、GVDDN：也叫GVMN，不同IC规格中的叫法也会有所不同，表示LCD显示屏负Gamma电压，其范围一般为-3.0~-6.0V，调整此Gamma电压时一般按照10mV或者20mV为一个档位进行调整。
10、驱动IC输入电压的4种模式：

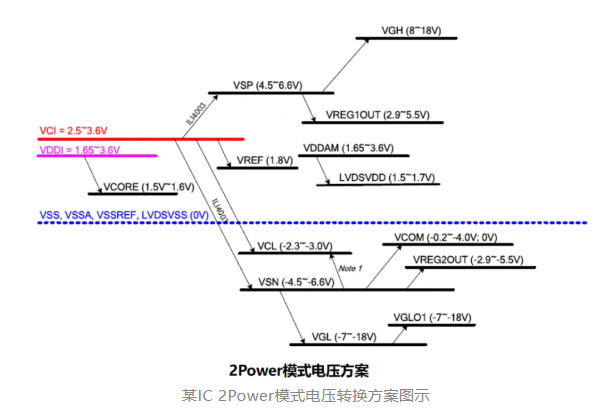

①2Power模式：VDDI+VCI，需要搭配外置的升压IC（Power IC）来获得VSP+VSN电压。目前采用2Power模式的产品相对较少，为非主流的方案。

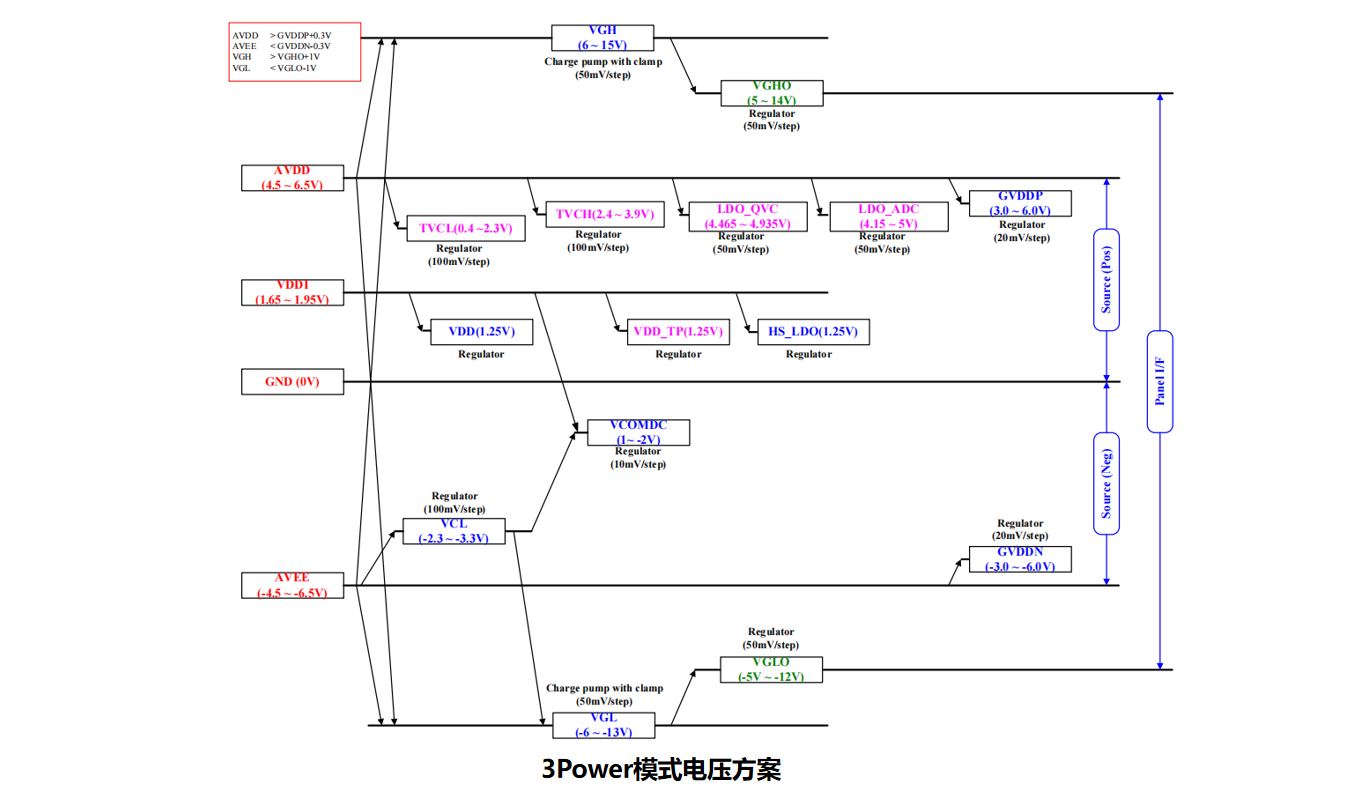

②3Power模式：VDDI+VSP+VSN，无需额外搭配外置的升压IC，驱动IC内部即可实现升压，3Power模式为目前主流的方案。

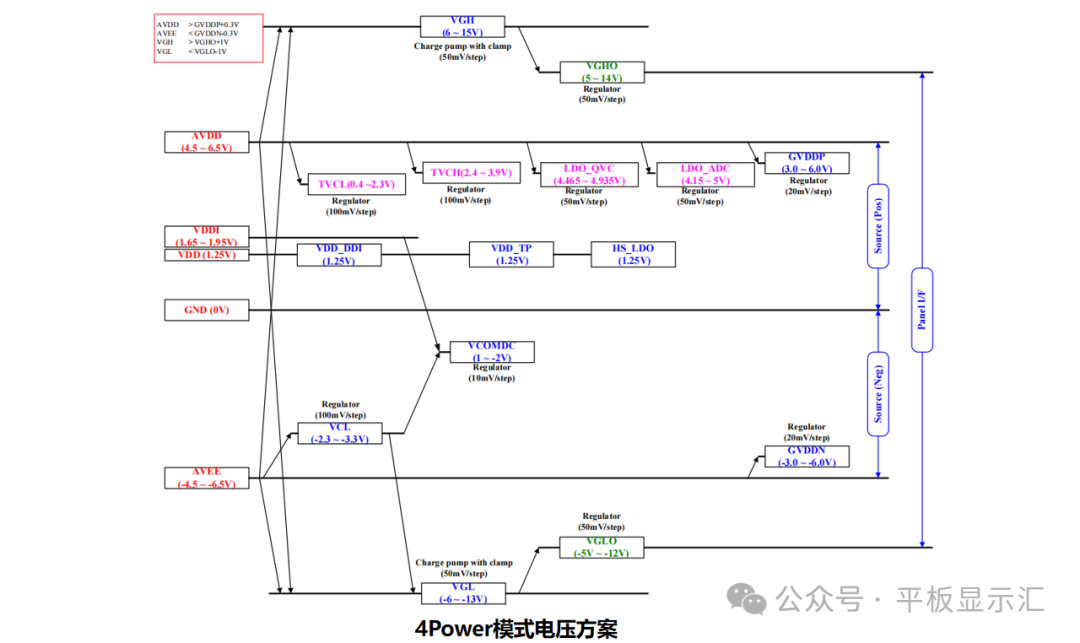

③4Power模式：VDDI+VSP+VSN+VDD，无需额外搭配外置升压IC，驱动IC内部即可实现升压，目前大部分驱动IC都可以同时兼容3Power模式和4Power模式。
④5Power模式：顾名思义主要包含了VDD+AVDD+VSP+VSN+Vcom等5种电压，无需额外搭配外置升压IC，驱动IC内部即可实现升压。
