做充电模块测试三年多了，从全手动一把梭到现在半自动/全自动混合跑，中间踩过的坑能写满一本笔记本。最近团队上了 ATECLOUD 平台做自动化，整体效率提升确实明显，但迁移过程也不是一帆风顺。这篇文章把手动测试和自动化测试的真实差异、实操中的暗坑和注意事项掰开揉碎讲清楚，希望能帮到同样在做充电模块测试的朋友。
本文基于实际项目经验，涉及的测试项、数据和流程均已脱敏处理。
一、充电模块到底测什么？先把这个捋清楚
很多人一上来就对比手动和自动，但连自己到底要测哪些项目都没列全。先把测试对象搞明白。

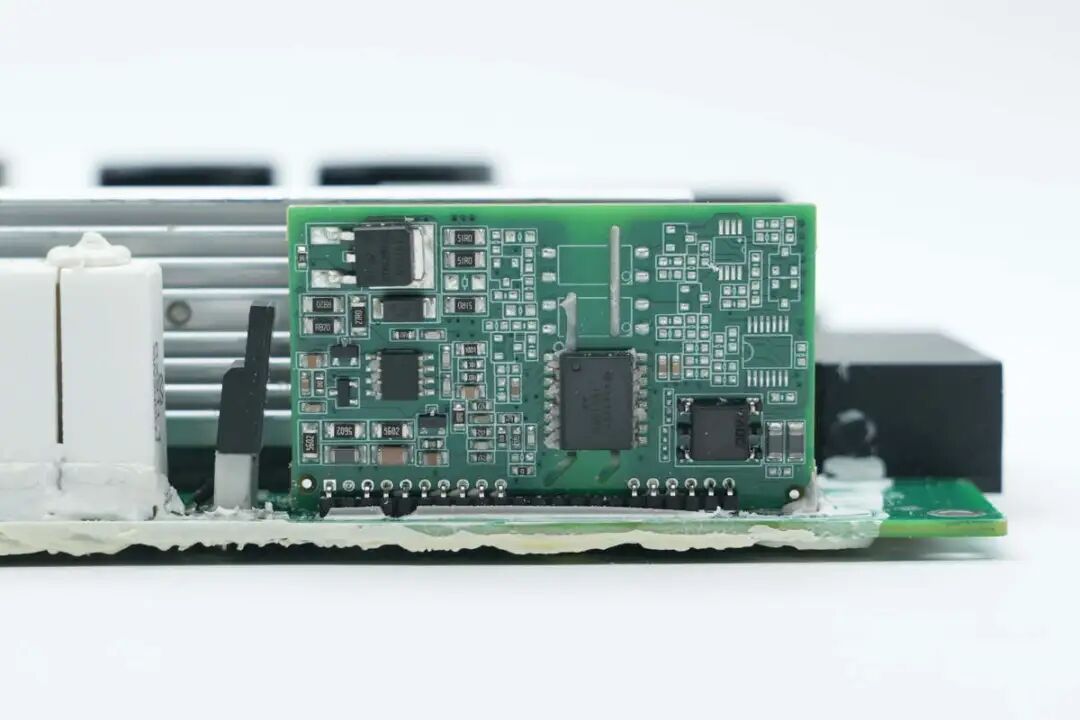

新能源充电模块（OBC/DC-DC），核心测试维度大致分这几块：
- 输入特性：交流输入电压范围（85Vac~265Vac）、频率、功率因数、THD
- 输出特性：恒压（CV）、恒流（CC）、恒功率（CP）精度，纹波，动态响应
- 保护功能：OVP、OCP、OTP、SCP、反接保护
- 通信协议：CAN 报文解析、状态帧周期、异常帧处理
- 效率曲线：不同负载率下的转换效率（10%/25%/50%/75%/100%）
- 温升与散热：满载温升、热平衡时间、风扇启停逻辑
- EMC相关：传导骚扰、辐射骚扰（通常在暗室单独做，本文不展开）
上面只是常规项。实际项目中，客户的 specification 往往会追加更多自定义测试点。强烈建议做一张「测试项-优先级-依赖设备」矩阵表再动手。
二、手动测试全流程
2.1 设备接线与工装搭建
手动测试第一步是接线。典型配置：交流电源（Chroma 61511/61700）、直流电子负载（Itech IT8512+ 或同级别）、功率分析仪（WT310E）、示波器、CAN 适配器、温度记录仪。
接线过程本身不复杂，但充电模块功率大（3.3kW~22kW），接线端子的力矩、线缆的载流能力、接地可靠性，每个环节出问题都可能烧东西。
大功率测试中，接线端子松动是引发「莫名其妙过流跳闸」的头号原因。我们吃过一次亏------端子力矩没打到 spec，接触电阻增大，跑满载时端子发热→接触电阻更大→恶性循环，最后烧了一个接线端子。建议用扭矩扳手，按 spec 打力矩后做标记。
设备多、线缆多、接口种类多。一个完整的充电模块测试台位，接线时间通常在 2~4 小时。换项目或换产品型号时，可能需要重新接线，人力和时间消耗很大。
2.2 测试执行
手动测试的执行流程通常是这样的：
-
打开交流电源，设置输入电压/频率
-
等待模块启动完成（观察 CAN 报文或指示灯）
-
调节电子负载至目标工作点（CC/CV/CP 模式切换）
-
从功率分析仪读取输入参数（电压、电流、功率、PF、THD）
-
从电子负载读取输出参数（电压、电流）
-
手动记录数据到 Excel 表格
-
切换下一个工作点，重复步骤 3~6
-
一轮完整的效率曲线测试（通常 15~25 个工作点），手动操作 + 记录需要 40~90 分钟
手动记录数据是效率杀手。一台模块完整测下来（输入特性+输出特性+效率曲线+保护功能），数据量在 200~500 个测试点。每个点都要看设备、读数、录入，全程大概需要 4~6 小时。中途上个厕所回来，可能就想不起来「刚才测到哪了」。
人眼读数有误差，尤其是纹波测量这种需要判读波形峰峰值的场景。不同测试人员的判读标准可能不同，导致同一模块在不同人手里测出不同结果。这种不一致性在研发调试阶段可能被忽视，但到了量产检验阶段会酿成大问题。
2.3 数据整理与报告

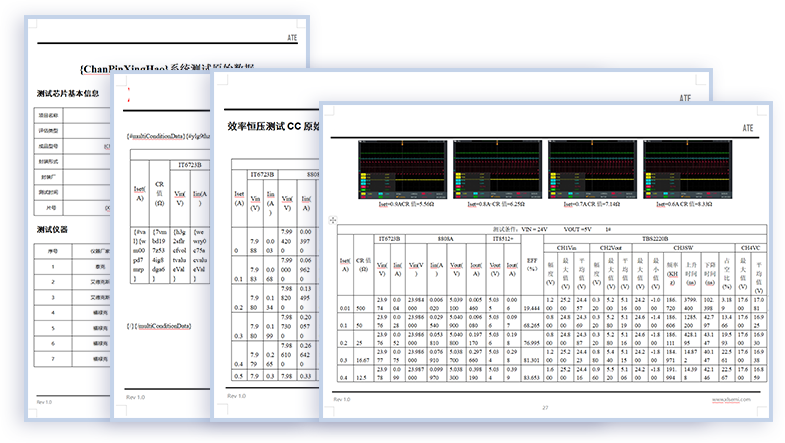

测试做完只是开始，数据整理才是真正的苦力活。把几百个数据点整理成效率曲线、整理出 Pass/Fail 判定、填写测试报告模板......一位熟练工程师处理一份数据报告大约需要 1~2 小时。
三、自动化测试：用 ATECLOUD 平台做了什么
3.1 为什么选 ATECLOUD
选型阶段我们对比了几套方案，包括自研 LabVIEW 程序、Python + PyVISA 脚本、以及 ATECLOUD 平台。最终选 ATECLOUD 的核心原因有三点：
- 图形化编程，零代码搭建测试流程。团队里不是每个人都会写 LabVIEW 或 Python，ATECLOUD 的拖拽式流程图搭建方式上手门槛低。
- 仪器自动识别和同类型自由替换。我们台位上的设备型号不统一，ATECLOUD 能自动识别接入的仪器，同类型设备可以无缝替换，这对多台位并行测试非常友好。
- 15分钟搭建方案，快速响应客户加急需求。这个虽然宣传语听着有点营销味，但实际体验下来，一个常规的 CV/CC 测试流程确实能在很短的时间内搭完。
ATECLOUD 的核心定位是图形化编程软件测试平台，支持多类型仪器设备、多种接口方式，从仪器选型、系统开发到数据报告一体化。具体功能以官方最新版本为准，本文只分享我们团队的实际使用体验。

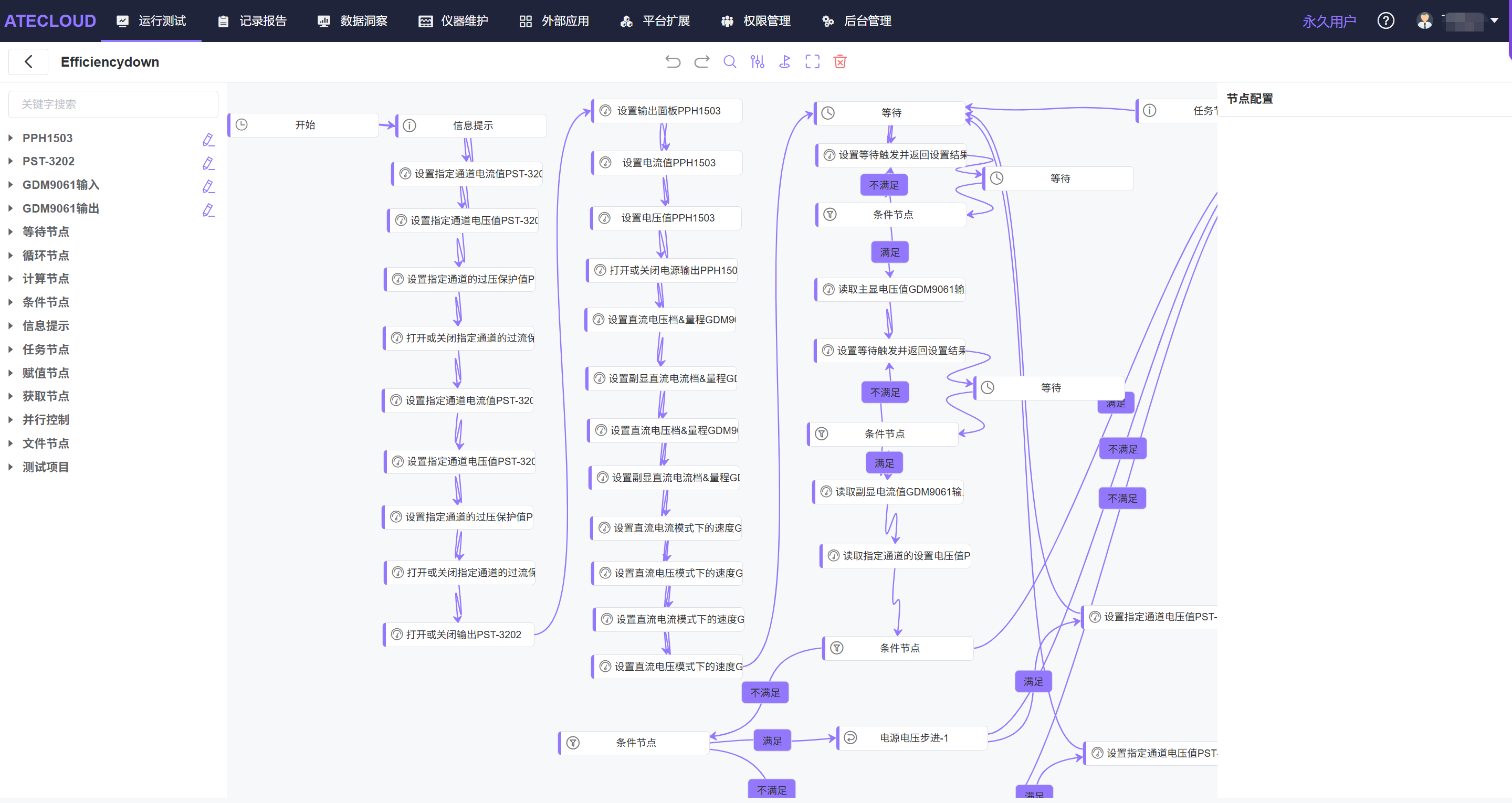

3.2 搭建效率曲线自动化测试流程
以效率曲线测试为例，这是充电模块测试中工作点最多、最耗时的项目。手动测一轮要 40~90 分钟，用 ATECLOUD 搭建自动化流程后，实际执行时间缩短到 15~25 分钟（含设备稳定等待时间）。
3.3 保护功能测试的自动化
保护功能测试是另一个适合自动化的场景。以 OVP（过压保护）为例：
手动测试时，需要缓慢调节输出电压直到模块保护动作，记录触发值，然后复位再测下一组。这个过程既慢又存在安全隐患------万一调过头了，可能直接烧东西。
用 ATECLOUD 搭建的保护测试流程：设定步进电压值→每步等待并检测状态→检测到保护动作→记录触发值→自动复位→进入下一组测试。整个过程不需要人手操作旋钮，安全性大幅提升。
保护功能测试自动化有个前提：你的测试流程必须能可靠地检测到「模块已经进入保护状态」。有些模块的保护响应是通过 CAN 报文上报的，有些是通过输出关断来体现的，还有的是 LED 状态变化。在搭建自动化流程前，一定要搞清楚保护状态的表现形式，否则流程跑完你也不知道到底触发了没有。
四、手动 vs 自动：一张表看懂核心差异
不废话，直接上对比：
|-----------|----------------|----------------|
| 对比维度 | 手动测试 | ATECLOUD 自动化测试 |
| 效率曲线测试时间 | 40~90 分钟/轮 | 15~25 分钟/轮 |
| 数据记录方式 | 人工读数+手动录入Excel | 自动采集+自动存储 |
| 数据一致性 | 不同人员结果可能有差异 | 流程固定，结果可复现 |
| 保护功能测试安全性 | 靠人眼判断+手速 | 程序控制，安全可靠 |
| 测试方案搭建周期 | 写脚本/程序：1~3天 | 图形化搭建：半天内 |
| 换设备型号成本 | 改代码/重写驱动 | 同类型设备直接替换 |
| 报告生成 | 手动整理1~2小时 | 自动生成，秒级输出 |
| 学习门槛 | 需要编程基础 | 图形化拖拽，零代码 |
| 适用场景 | 研发早期探索性测试 | 重复性/批量/量产测试 |
写在最后
手动测试和自动化测试不是对立关系，而是互补关系。手动的灵活性在研发阶段无可替代，自动化的效率和一致性在批量测试中优势明显。ATECLOUD 这类平台的价值在于降低了自动化的门槛，让测试工程师不用写代码也能快速搭建测试流程。
但不管用什么工具，测试的本质没变------理解被测对象、定义清楚测试项目、保证数据准确可靠。工具是手段，不是目的。
